149
Skifte en lyspære
Partner-2-Vu_no_Chap08_Aide-rapide_ed02-2015
Åpne opp panseret. For å få tilgang
til pærene, før hånden inn bak
lykteenheten.
Når pærene settes tilbake på plass, gå
frem i omvendt rekkefølge. Kontroller
deretter at panseret er forsvarlig lukket.Skifte av halogenpærer skal
skje med slukkede lykter. Vent i
noen minutter (risiko for alvorlige
brannskader). Berør ikke pæren
direkte
med fingrene, bruk en klut som ikke loer.
Det er normalt at det oppstår kondens
i lyktene. V

ed vanlig bruk av bilen vil
kondensen forsvinne.
Skifte av pærer skal foretas med
tenningen av eller batteriet frakoblet.
Vent i 3
minutter etter at pæren er
skiftet før tilkobling av batteriet.
Hver

gang det har vært skiftet en pære,
kontroller at lyktene fungerer korrekt.
Høytrykksvask
Når du bruker denne type vask
på
vanskelige flekker

,
insistere ikke på lykter, lys og rundt disse, for å
unngå å skade lakken og pakningen. 2. Parklys
T

ype A, W5W - 5W
-
Fjern dekslet ved å trekke i det
tilsvarende myke tungestykket i
gummi.
-
Fjern pæren som er montert under
trykk ved å trekke i kontakten.
-
Skift pæren.
-
Påse at dekslet er forsvarlig på
plass rundt hele kanten for å være
sikker på at systemet er tett.
Frontlykter
1. Nærlys / Fjernlys
Type C, H4
- 55W
-
Fjern dekslet i midten ved å trekke i
det myke tungestykket i gummi.
-
Koble fra den elektriske kontakten.
-
Frigjør blokkeringstappen.
-
Skift pæren. Påse at metalldelen
passer med rillene i pæren.
-
Sett på plass blokkeringstappen.
-
Påse at dekslet er forsvarlig på
plass rundt hele kanten for å være
sikker på at systemet er tett.
SMÅREPARASJONER
8

150
Partner-2-Vu_no_Chap08_Aide-rapide_ed02-2015
3. Blinklys
Type B, PY21W - 21W (gul)
-
Løft opp dekslet ved å trekke i
tungestykket i gummi.
-
Drei pæreholderen en kvart
omdreining mot klokkeretningen.
-
Fjern pæren ved å trykke lett
på den og ved å dreie den mot
klokkeretningen.
-
Skift pæren.
-
Kontroller at dekslet er forsvarlig
anbragt rundt hele for å sørge for
tetthet. 4. Tåkelys
Type C

, H1
- 55W
-
Fjern de tre festeklipsene i
innerskjermen, under støtfangeren.
-
Skyv innerskjermen oppover.
-
Koble fra kontakten til
pæreholderen ved å trykke på
tungestykket bakerst. -
Fjern pæreholderen ved å klemme
sammen de to klipsene (øverst og
nederst)
med tommelfingeren og pekefingeren.
-
Skift ut hele modulen (pæreholder
og pære).
-
Gå frem i omvendt rekkefølge for å
skifte modulen og støtfangeren.
Skifte en lyspære

151
Skifte en lyspære
Partner-2-Vu_no_Chap08_Aide-rapide_ed02-2015
Sideblinklys
Type A, WY5W - 5W (ravfarget)
-
Skyv sideblinklyset bakover og fjern
det ved å trekke det fremover.
-
Kontakt PEUGEOT-forhandernett
for å kjøpe et nytt sideblinklys som
er en helstøpt enhet.
-
Ved tilbakemontering, anbring
sideblinklyset først bakover skyv
det deretter forover

.Foran / Bak
Taklys
Type A, 12V5W - 5W
-
Trykk på det gjennomsiktige dekslet
ved å skyve en skrutrekker inn i
sprekkene på siden av taklampen.
-
Trekk i pæren og skift den.
-
Hekt på det gjennomsiktige dekslet
og påse at det er korrekt blokkert.
SMÅREPARASJONER
8

152
Partner-2-Vu_no_Chap08_Aide-rapide_ed02-2015
Denne prosedyren fordrer bruk av
nøkkelen som leveres sammen med
verktøyene for skifte av hjul.- Skill fra de 4 sluttstykkene og ta ut
pæreholderen.
-
Fjern den defekte pæren ved å
trykke lett på den samtidig som den
dreies i klokkeretningen.
-
Skift pæren.
Når lykteenheten tas ut:
-
bil med bakluke, trekk lykteenheten
mot midten av bilen,
-
med klappdører, trekk enheten mot
deg.
V

ed tilbakemontering, påse at
tungestykkene og ledningen ikke
kommer i klem.
Etter skifte av en blinklyspære bak,
tar reinitialiseringen mer enn ca.
2
minutter

.
Lykter bak
For nærmere opplysning om pærene,
se "Type pærer".
1.
Bremselys/Parklys
Type B
, P21/5W - 21/5W
2.
Blinklys
Type B

, PY21W - 21W (gul)
3.
Ryggelys
Type B

, P21W - 21W
4.
Tåkelys
Type B

, P21W - 21W
Høytrykksspyling Når du bruker denne typen for
rengjøring
av vanskelige flekker

,
må du ikke insistere på lykter, lys
og rundt disse, for å unngå å skade
lakken og pakningen. A

vsnitt 9, del "Hjulskift".
Avsnitt 3, del "Åpninger".
-
Finn den defekte pæren og åpne
deretter bakdørene til 180 °.
-
Ta ut de to skruene med hjelp av
nøkkelen som følger med.
-
Trekk det gjennomsiktige dekslet utover.
- Hold i lyset og koble fra den
elektriske kontakten.
Skifte en lyspære

153
Skifte en lyspære
Partner-2-Vu_no_Chap08_Aide-rapide_ed02-2015
Skiltlys
- Løsne de to mutterne.
-
Skyv på stengene.
-
Koble eventuelt fra kontakten for å
skifte lyset.
-
Skift pæren.
Høytsittende bremselys
Type A, W16W - 16W
Type A, W5W - 5W
Med bakluke
-
Bruk en skrutrekker til å skyve til
side plastdekslet.
-
Skift pæren.
-
Sett på plass plastdekslet og trykk
på det. Med klappdører
-
Hekt av den innvendige
bekledningen.
-
Koble fra kontakten ved å skyve på
tungestykket.
-
Drei pæreholderen en kvart
omdreining i klokkeretningen.
-
Skift pæren.
-
Sett på plass pæreholderen og
koble til kontakten.
-
Sett på plass bekledningen.
SMÅREPARASJONER
8

154
Partner-2-Vu_no_Chap08_Aide-rapide_ed02-2015
SKIFTE EN SIKRING
Sikringsboksene er plasserte:
-
nederst i dashbordet på venstre
side (bak et deksel),
-
i motorrommet (i nærheten av
batteriet).
Bilen kan være utstyrt med en
ekstra sikringsboks for tilhenger,
tilhengerfeste og tilkoblinger ment for
ombyggere og chassis med førerhus.
Denne sikringsboksen er plassert bak
skille

veggen.
Sikringene som oppgis i tabellen
er bare sikringer som kan skiftes ut
av brukeren selv, ved hjelp av en
tang plassert bak smårommet på
høyre side i dashbordet. For ethvert
annet inngrep, kontakt PEUGEOT-
forhandlernett
eller et kvalifisert verksted
Ta ut og sette inn en sikring
En defekt sikring skal alltid skiftes ut
med en sikring med samme styrke.
PEUGEOT frasier seg ethvert
ansvar for kostnader i forbindelse
med utbedring av bilen som følge av
installering av tilbehør som leveres
og ikke anbefales av PEUGEOT-
forhandlernett, og som ikke installeres
etter bilprodusentens forskrifter,
spesielt når forbruket for alle de
tilkoblede ekstra apparater overstiger
10
millia

mpere.
Informasjon til fagfolk: for komplett
informasjon om sikringer og reléer,
konsulter skjemaet "Metoder"
gjennom forhandlernettet. Før
du skifter ut en sikring, må du finne ut av hva problemet skyldes, slik at
dette kan utbedres.
-
Bruk tangen.
Skifte en sikring

155
Skifte en sikring
Partner-2-Vu_no_Chap08_Aide-rapide_ed02-2015

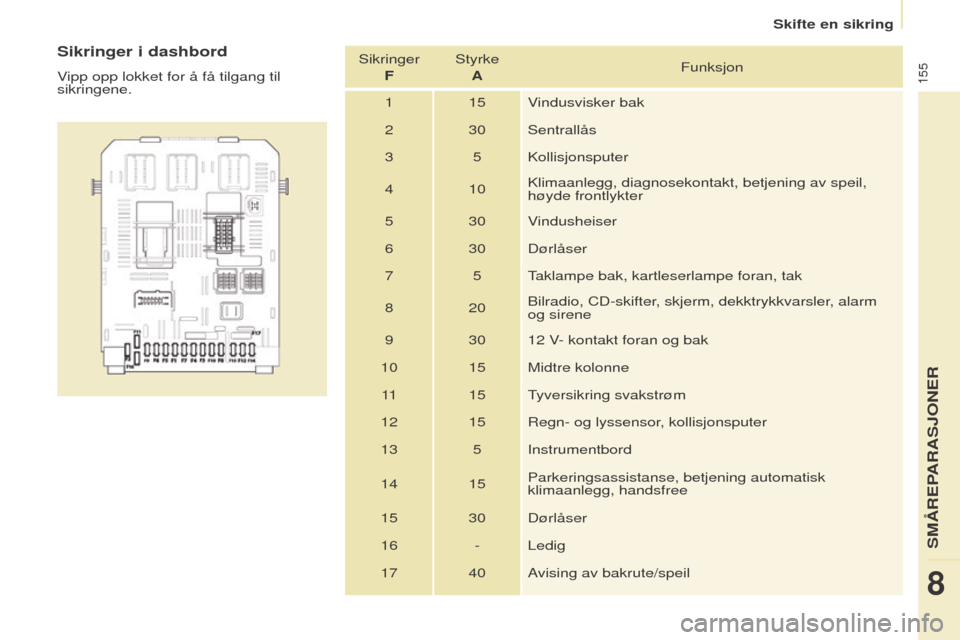

Sikringer i dashbord
Vipp opp lokket for å få tilgang til
sikringene.Sikringer
F Styrke
A Funksjon
1 15 Vindusvisker bak
2 30 Sentrallås
3 5 Kollisjonsputer
4 10 Klimaanlegg, diagnosekontakt, betjening av speil,
høyde frontlykter
5 30 Vindusheiser
6 30 Dørlåser
7 5 Taklampe bak, kartleserlampe foran, tak
8 20 Bilradio, CD-skifter, skjerm, dekktrykkvarsler, alarm
og sirene
9 30 12
V

- kontakt foran og bak
10 15 Midtre kolonne 11 15 Tyversikring svakstrøm
12 15 Regn- og lyssensor, kollisjonsputer
13 5 Instrumentbord
14 15 Parkeringsassistanse, betjening automatisk
klimaanlegg, handsfree
15 30 Dørlåser
16 - Ledig 17 40 Avising av bakrute/speil
SMÅREPARASJONER
8

156
Partner-2-Vu_no_Chap08_Aide-rapide_ed02-2015

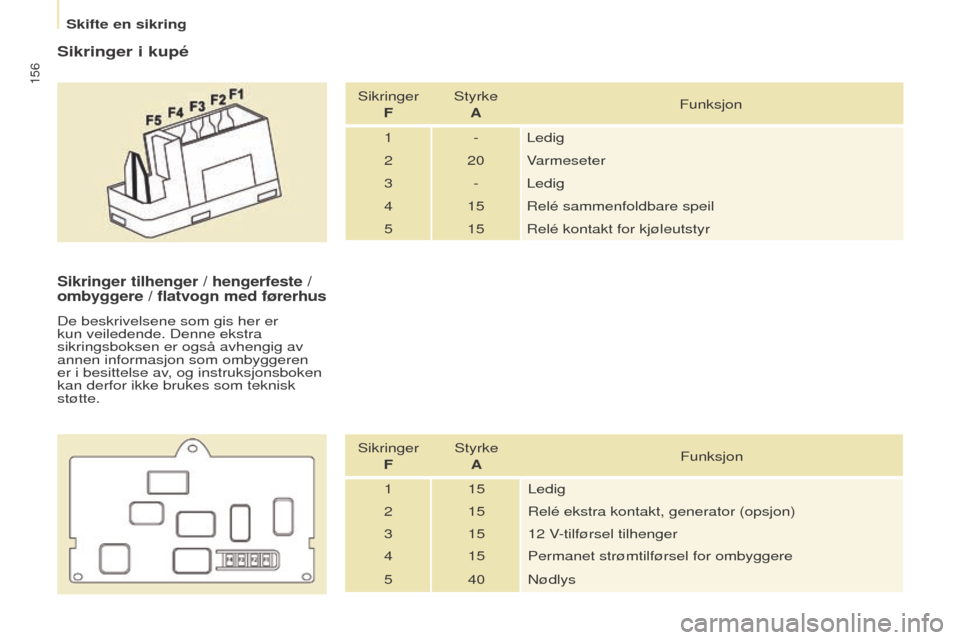

Sikringer i kupé
SikringerF Styrke
A Funksjon
1 - Ledig
2 20 Varmeseter
3 - Ledig
4 15 Relé sammenfoldbare speil
5 15 Relé kontakt for kjøleutstyr
Sikringer tilhenger / hengerfeste /
ombyggere / flatvogn med førerhus
De beskrivelsene som gis her er
kun veiledende. Denne ekstra
sikringsboksen er også avhengig av
annen informasjon som ombyggeren
er i besittelse av, og instruksjonsboken
kan derfor ikke brukes som teknisk
støtte.
SikringerF Styrke
A Funksjon
1 15 Ledig
2 15 Relé ekstra kontakt, generator (opsjon)
3 15 12
V

-tilførsel tilhenger
4 15 Permanet strømtilførsel for ombyggere
5 40 Nødlys
Skifte en sikring

157
Skifte en sikring
Partner-2-Vu_no_Chap08_Aide-rapide_ed02-2015

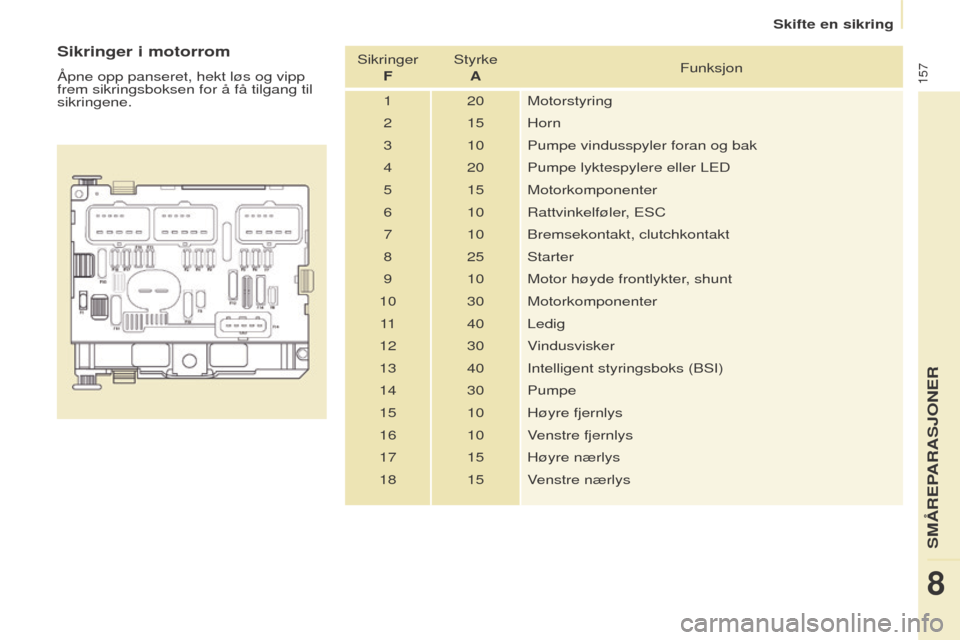

Sikringer i motorrom
Åpne opp panseret, hekt løs og vipp
frem sikringsboksen for å få tilgang til
sikringene.Sikringer
F Styrke
A Funksjon
1 20 Motorstyring
2 15 Horn
3 10 Pumpe vindusspyler foran og bak
4 20 Pumpe lyktespylere eller LED
5 15 Motorkomponenter
6 10 Rattvinkelføler, ESC
7 10 Bremsekontakt, clutchkontakt
8 25 Starter
9 10 Motor høyde frontlykter, shunt
10 30 Motorkomponenter 11 40 Ledig
12 30 Vindusvisker
13 40 Intelligent styringsboks (BSI)
14 30 Pumpe
15 10 Høyre fjernlys
16 10 Venstre fjernlys
17 15 Høyre nærlys
18 15 Venstre nærlys
SMÅREPARASJONER
8

158
Partner-2-Vu_no_Chap08_Aide-rapide_ed02-2015
Vindusviskerarmer i
serviceposisjon på frontrutenSkifte av vindusviskerblad foran Skifte av vindusviskerblad bak
S
KIFTE ET VINDUSVISKERBLAD
- Innen ett minutt etter at
tenningen er slått av, beveg
bryterarmen nedover for å
plassere vindusviskerne langs
vindusstolpene på frontruten
(serviceposisjon). - Løft opp vindusviskerarmen.
-
Hekt av vindusviskerbladet og fjern det.
- Monter et nytt vindusviskerblad.
-
Sett armen tilbake på plass mot ruten.
Vindusviskerarmene gjeninntar sin
opprinnelige posisjon når tenningen
settes på og bryterarmen aktiveres. -
Løft opp vindusviskerarmen, hekt
av vindusviskerbladet og fjern det.
-
Monter et nytt vindusviskerblad.
Skifte et vindusviskerblad
