Peugeot Partner 2016 Instrukcja Obsługi (in Polish)

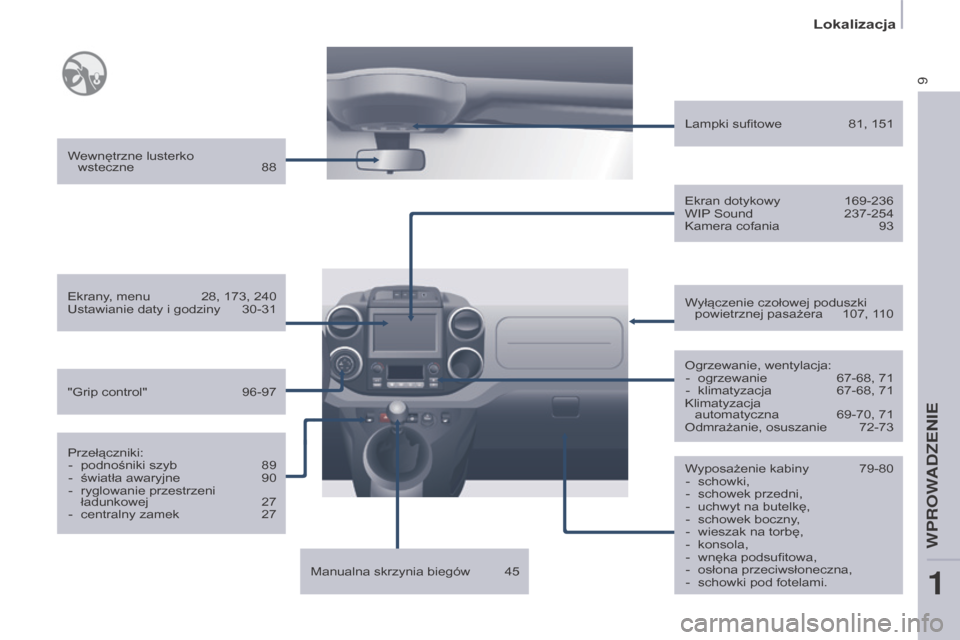

9
Lokalizacja
Partner-2-Vu_pl_Chap01_vue-ensemble_ed02-2015
Wyposażenie kabiny 79-80
- schowki,
- schowek przedni,
- uchwyt na butelkę,
- schowek boczny,
- wieszak na torbę,
- konsola,
- wnęka podsufitowa,
- osłona przeciwsłoneczna,
- schowki pod fotelami.
Wewnętrzne lusterko


wsteczne
88
Wyłączenie czołowej poduszki powietrznej pasażera
107, 110
Lampki sufitowe
81, 151
Manualna skrzynia biegów
45
Przełączniki:
-
podnośniki szyb 89
- światła awaryjne 90
- ryglowanie przestrzeni
ładunkowej 27
- centralny zamek 27
Ekrany, menu
28, 173, 240
Ustawianie daty i godziny 30-31
Ogrzewanie, wentylacja:-
ogrzewanie 67-68, 71
- klimatyzacja 67-68, 71
Klimatyzacja automatyczna
69-70, 71
Odmrażanie, osuszanie 72-73
"Grip control"
96-97 Ekran dotykowy
169-236
WIP Sound 237-254
Kamera cofania 93
1
WPROWADZENIE

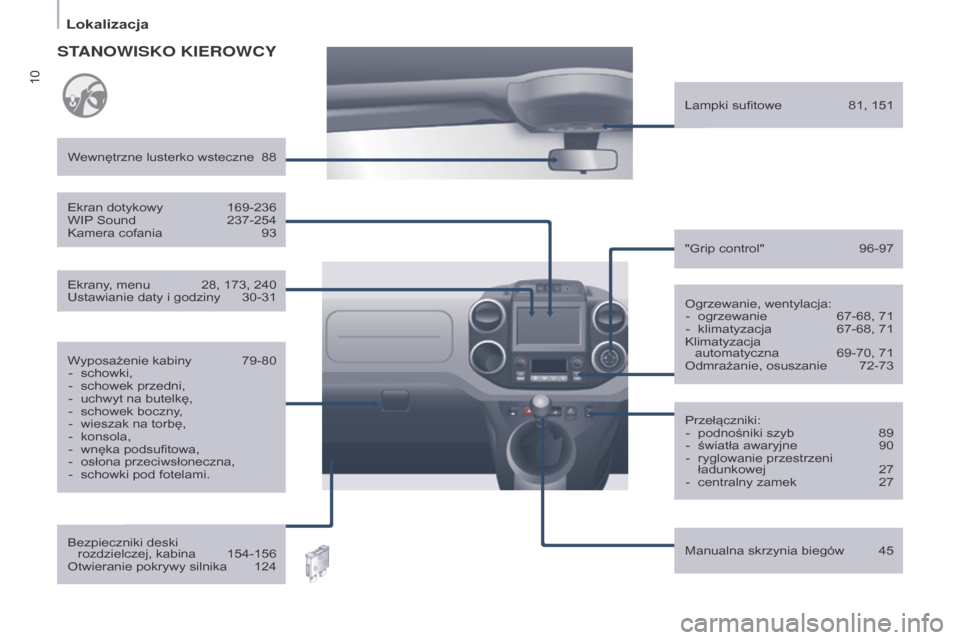

10
Lokalizacja
Partner-2-Vu_pl_Chap01_vue-ensemble_ed02-2015
Ogrzewanie, wentylacja:- ogrzewanie 67-68, 71
- klimatyzacja 67-68, 71
Klimatyzacja automatyczna
69-70, 71
Odmrażanie, osuszanie 72-73
Wewnętrzne lusterko wsteczne
88
Przełączniki:-
podnośniki szyb 89
- światła awaryjne 90
- ryglowanie przestrzeni
ładunkowej 27
- centralny zamek 27
"Grip control"
96-97
Wyposażenie kabiny
79-80
- schowki,
- schowek przedni,
- uchwyt na butelkę,
- schowek boczny,
- wieszak na torbę,
- konsola,
- wnęka podsufitowa,
- osłona przeciwsłoneczna,
- schowki pod fotelami.
Bezpieczniki deski rozdzielczej, kabina
154-156
Otwieranie pokrywy silnika 124
Ekran dotykowy
169-236
WIP Sound 237-254
Kamera cofania 93
Ekrany, menu
28, 173, 240
Ustawianie daty i godziny 30-31
Manualna skrzynia biegów
45
Lampki sufitowe
81, 151
STANOWISKO KIEROWCY

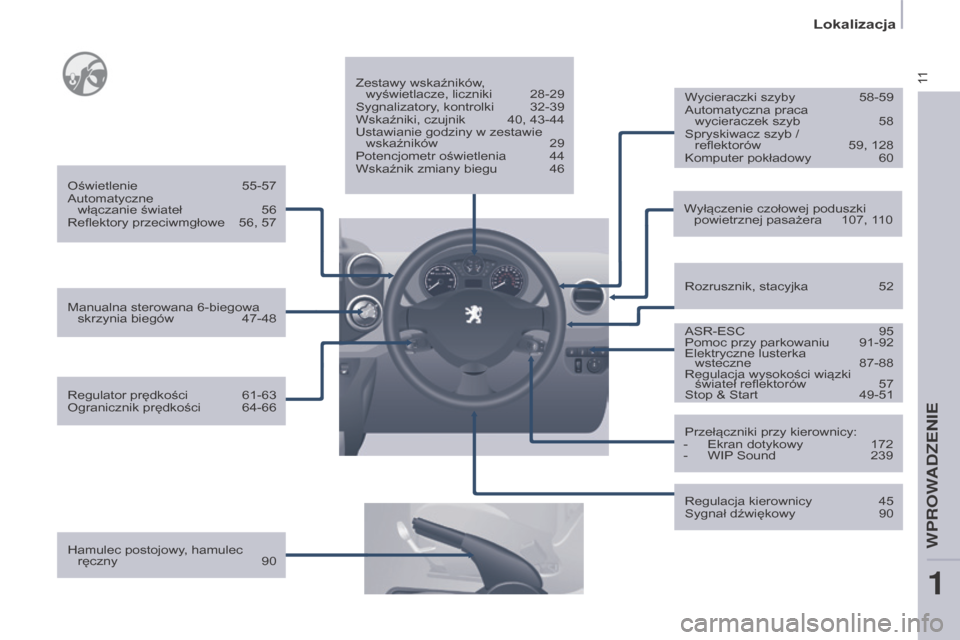

11
Lokalizacja
Partner-2-Vu_pl_Chap01_vue-ensemble_ed02-2015
Hamulec postojowy, hamulec ręczny 90 Zestawy wskaźników,
wyświetlacze, liczniki
28-29
Sygnalizatory, kontrolki 32-39
Wskaźniki, czujnik 40, 43-44
Ustawianie godziny w zestawie
wskaźników 29
Potencjometr oświetlenia 44
Wskaźnik zmiany biegu 46
Wyłączenie czołowej poduszki powietrznej pasażera
107, 110
ASR-ESC
95
Pomoc przy parkowaniu 91-92
Elektryczne lusterka wsteczne
87-88
Regulacja wysokości wiązki świateł reflektorów
57
Stop & Start 49-51
Rozrusznik, stacyjka
52
Wycieraczki szyby
58-59
Automatyczna praca wycieraczek szyb
58
Spryskiwacz szyb / reflektorów
59, 128
Komputer pokładowy 60
Przełączniki przy kierownicy:
-
Ekran dotykowy 172
- WIP Sound 239
Regulacja kierownicy
45
Sygnał dźwiękowy 90
Manualna sterowana 6-biegowa
skrzynia biegów
47-48
Oświetlenie
55-57
Automatyczne włączanie świateł
56
Reflektory przeciwmgłowe 56, 57
Regulator prędkości
61-63
Ogranicznik prędkości 64-66
1
WPROWADZENIE

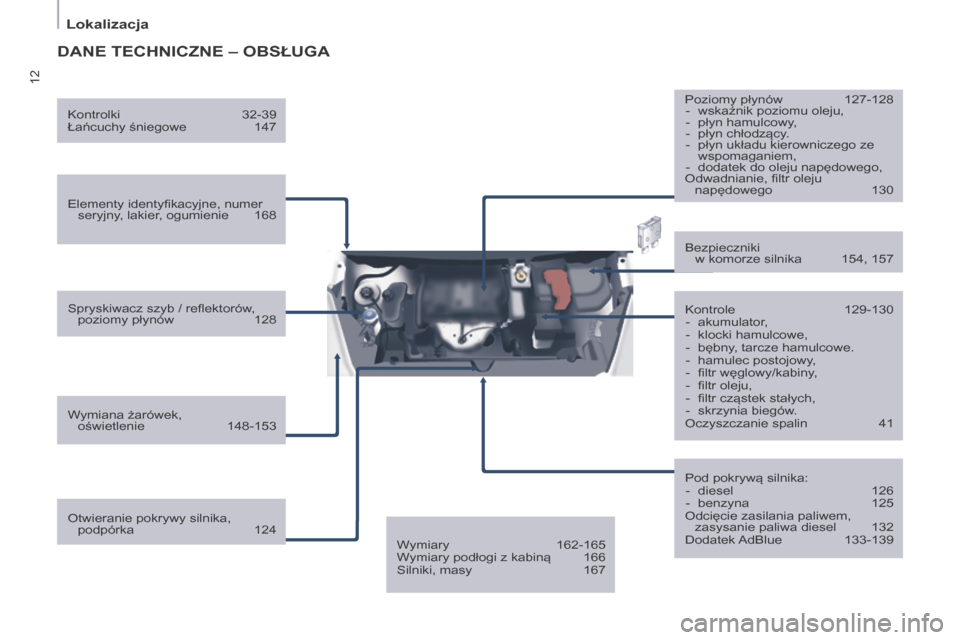

12
Lokalizacja
Partner-2-Vu_pl_Chap01_vue-ensemble_ed02-2015
DANE TEChNICZNE – OBSŁugA
Elementy identyfikacyjne, numer seryjny, lakier, ogumienie 168
Spryskiwacz szyb / reflektorów, poziomy płynów
128
Wymiana żarówek,


oświetlenie
148-153 Kontrole
129-130
- akumulator,
- klocki hamulcowe,
- bębny, tarcze hamulcowe.
- hamulec postojowy,
- filtr węglowy/kabiny,
- filtr oleju,
- filtr cząstek stałych,
- skrzynia biegów.
Oczyszczanie spalin 41
Bezpieczniki
w komorze silnika
154, 157
Pod pokrywą silnika: -
diesel 126
- benzyna 125
Odcięcie zasilania paliwem, zasysanie paliwa diesel
132
Dodatek AdBlue 133-139
Otwieranie pokrywy silnika,
podpórka 124 Poziomy płynów
127-128
- wskaźnik poziomu oleju,
- płyn hamulcowy,
- płyn chłodzący.
- płyn układu kierowniczego ze
wspomaganiem,
-
dodatek do oleju napędowego,
Odwadnianie, filtr oleju napędowego
130
Kontrolki
32-39
Łańcuchy śniegowe 147
Wymiary
162-165
Wymiary podłogi z kabiną 166
Silniki, masy 167

13
Partner-2-Vu_pl_Chap01_vue-ensemble_ed02-2015

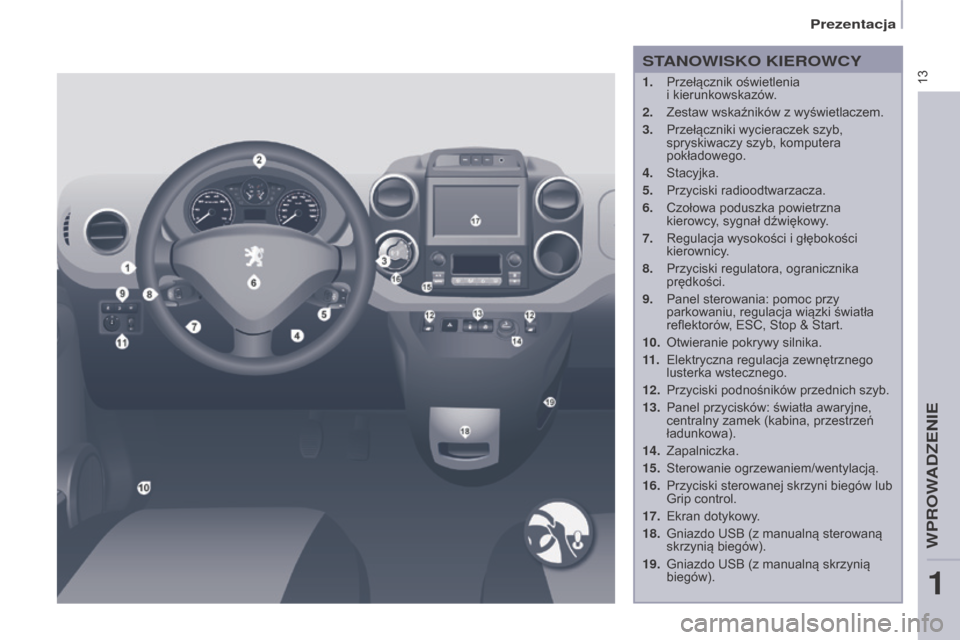

STANOWISKO KIEROWCY
1. Przełącznik oświetlenia
i kierunkowskazów.
2.
Zestaw wskaźników z wyświetlaczem.
3.
Przełączniki wycieraczek szyb,
spryskiwaczy szyb, komputera
pokładowego.
4.
Stacyjka.
5.
Przyciski radioodtwarzacza.
6.
Czołowa poduszka powietrzna
kierowcy, sygnał dźwiękowy

.
7.
Regulacja wysokości i głębokości
kierownicy

.
8.
Przyciski regulatora, ogranicznika
prędkości.
9.
Panel sterowania: pomoc przy
parkowaniu, regulacja wiązki światła
reflektorów, ESC, Stop & Start.
10.
Otwieranie pokrywy silnika.
11 .
Elektryczna regulacja zewnętrznego
lusterka wstecznego.
12.
Przyciski podnośników przednich szyb.
13.
Panel przycisków: światła awaryjne,
centralny zamek (kabina, przestrzeń
ładunkowa).
14.
Zapalniczka.
15.
Sterowanie ogrzewaniem/wentylacją.
16.
Przyciski sterowanej skrzyni biegów lub
Grip control.
17.
Ekran dotykowy.
18.
Gniazdo USB (z manualną sterowaną
skrzynią biegów).
19.
Gniazdo USB (z manualną skrzynią
biegów).
1
WPROWADZENIE
Prezentacja

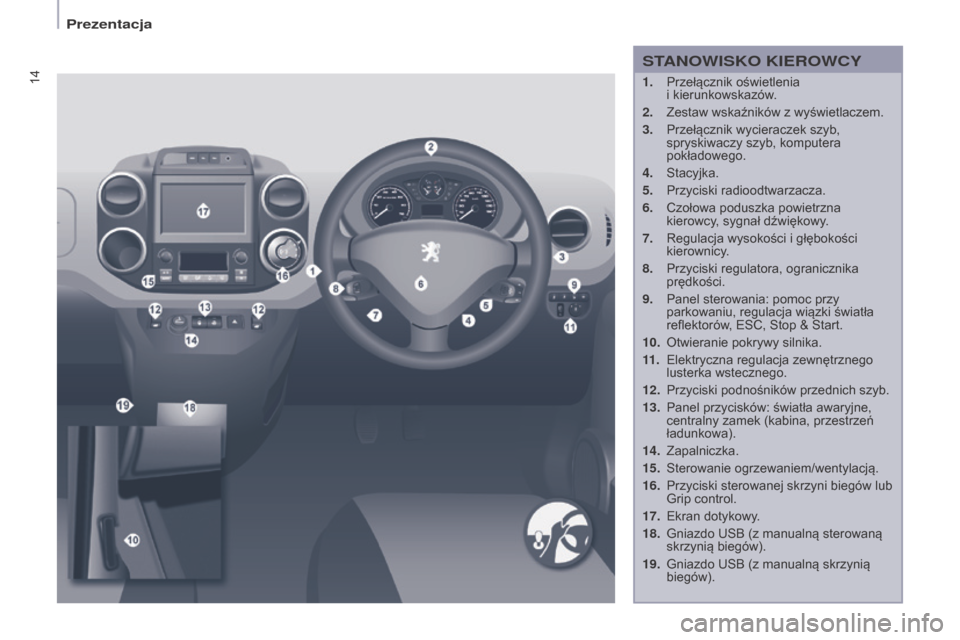

14
Partner-2-Vu_pl_Chap01_vue-ensemble_ed02-2015
1. Przełącznik oświetlenia
i kierunkowskazów.
2.
Zestaw wskaźników z wyświetlaczem.
3.
Przełącznik wycieraczek szyb,
spryskiwaczy szyb, komputera
pokładowego.
4.
Stacyjka.
5.
Przyciski radioodtwarzacza.
6.
Czołowa poduszka powietrzna
kierowcy, sygnał dźwiękowy

.
7.
Regulacja wysokości i głębokości
kierownicy

.
8.
Przyciski regulatora, ogranicznika
prędkości.
9.
Panel sterowania: pomoc przy
parkowaniu, regulacja wiązki światła
reflektorów, ESC, Stop & Start.
10.
Otwieranie pokrywy silnika.
11 .
Elektryczna regulacja zewnętrznego
lusterka wstecznego.
12.
Przyciski podnośników przednich szyb.
13.
Panel przycisków: światła awaryjne,
centralny zamek (kabina, przestrzeń
ładunkowa).
14.
Zapalniczka.
15.
Sterowanie ogrzewaniem/wentylacją.
16.
Przyciski sterowanej skrzyni biegów lub
Grip control.
17.
Ekran dotykowy.
18.
Gniazdo USB (z manualną sterowaną
skrzynią biegów).
19.
Gniazdo USB (z manualną skrzynią
biegów).
STANOWISKO KIEROWCY
Prezentacja

15

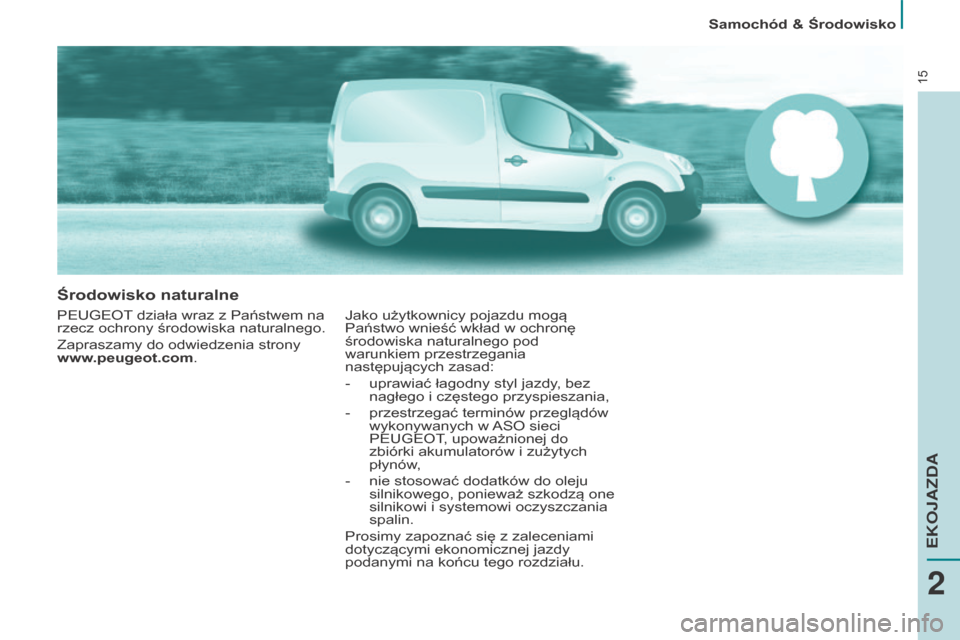

Samochód & Środowisko
Środowisko naturalne
PEUGEOT działa wraz z Państwem na
rzecz ochrony środowiska naturalnego.
Zapraszamy do odwiedzenia strony
www.peugeot.com
. Jako użytkownicy pojazdu mogą
Państwo wnieść wkład w ochronę
środowiska naturalnego pod
warunkiem przestrzegania
następujących zasad:
-
uprawiać łagodny styl jazdy, bez
nagłego i częstego przyspieszania,
-
przestrzegać terminów przeglądów
wykonywanych w ASO sieci
PEUGEOT, upoważnionej do
zbiórki akumulatorów i
zużytych
płynów

,
-
nie stosować dodatków do oleju
silnikowego, ponieważ szkodzą one
silnikowi i
systemowi oczyszczania
spalin.
Prosimy zapoznać się z
zaleceniami
dotyczącymi ekonomicznej jazdy
podanymi na końcu tego rozdziału.
2
EKOJAZDA

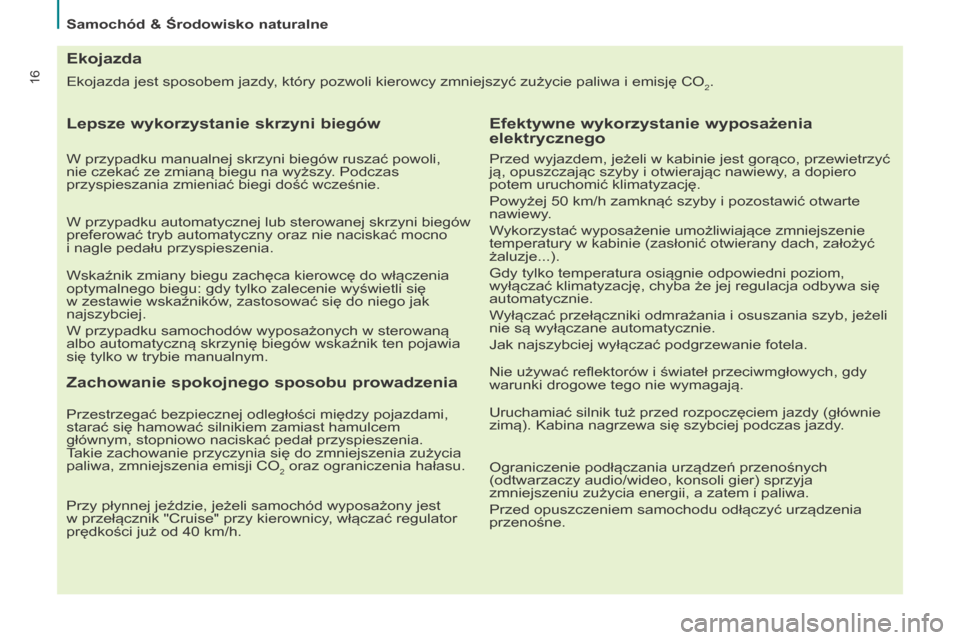

16
Samochód & Środowisko naturalne
Ekojazda jest sposobem jazdy, który pozwoli kierowcy zmniejszyć zużycie paliwa i
emisję CO2.
Ekojazda
Lepsze wykorzystanie skrzyni biegów
W przypadku manualnej skrzyni biegów ruszać powoli,
nie czekać ze zmianą biegu na wyższy. Podczas
przyspieszania zmieniać biegi dość wcześnie.
W przypadku automatycznej lub sterowanej skrzyni biegów
preferować tryb automatyczny oraz nie naciskać mocno
i
nagle pedału przyspieszenia.
Wskaźnik zmiany biegu zachęca kierowcę do włączenia
optymalnego biegu: gdy tylko zalecenie wyświetli się
w
zestawie wskaźników

, zastosować się do niego jak
najszybciej.
W przypadku samochodów wyposażonych w
sterowaną
albo automatyczną skrzynię biegów wskaźnik ten pojawia
się tylko w
trybie manualnym.
Zachowanie spokojnego sposobu prowadzenia
Przestrzegać bezpiecznej odległości między pojazdami,
starać się hamować silnikiem zamiast hamulcem
głównym, stopniowo naciskać pedał przyspieszenia.
Takie zachowanie przyczynia się do zmniejszenia zużycia
paliwa, zmniejszenia emisji CO
2 oraz ograniczenia hałasu.
Przy płynnej jeździe, jeżeli samochód wyposażony jest
w
przełącznik "Cruise" przy kierownicy

, włączać regulator
prędkości już od 40
km/h.
Efektywne wykorzystanie wyposażenia
elektrycznego
Przed wyjazdem, jeżeli w kabinie jest gorąco, przewietrzyć
ją, opuszczając szyby i otwierając nawiewy , a dopiero
potem uruchomić klimatyzację.
Powyżej 50
km/h zamknąć szyby i pozostawić otwarte
nawiewy

.
Wykorzystać wyposażenie umożliwiające zmniejszenie
temperatury w
kabinie (zasłonić otwierany dach, założyć
żaluzje...).
Gdy tylko temperatura osiągnie odpowiedni poziom,
wyłączać klimatyzację, chyba że jej regulacja odbywa się
automatycznie.
W

yłączać przełączniki odmrażania i
osuszania szyb, jeżeli
nie są wyłączane automatycznie.
Jak najszybciej wyłączać podgrzewanie fotela.
Nie używać reflektorów i
świateł przeciwmgłowych, gdy
warunki drogowe tego nie wymagają.
Uruchamiać silnik tuż przed rozpoczęciem jazdy (głównie
zimą). Kabina nagrzewa się szybciej podczas jazdy

.
Ograniczenie podłączania urządzeń przenośnych
(odtwarzaczy audio/wideo, konsoli gier) sprzyja
zmniejszeniu zużycia energii, a
zatem i paliwa.
Przed opuszczeniem samochodu odłączyć urządzenia
przenośne.

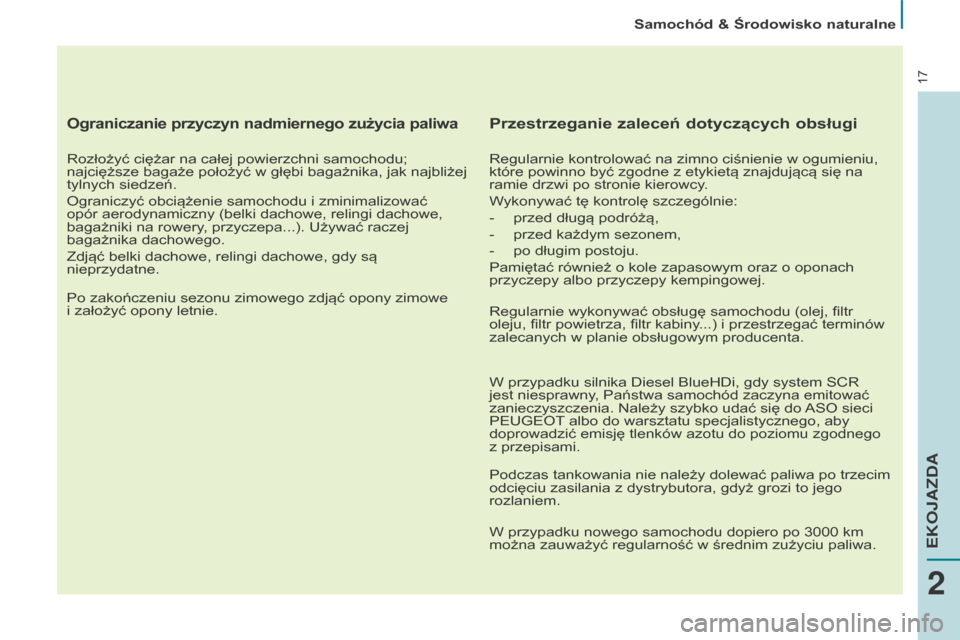

17
Samochód & Środowisko naturalne
Ograniczanie przyczyn nadmiernego zużycia paliwa
Rozłożyć ciężar na całej powierzchni samochodu;
najcięższe bagaże położyć w głębi bagażnika, jak najbliżej
tylnych siedzeń.
Ograniczyć obciążenie samochodu i
zminimalizować
opór aerodynamiczny (belki dachowe, relingi dachowe,
bagażniki na rowery

, przyczepa...). Używać raczej
bagażnika dachowego.
Zdjąć belki dachowe, relingi dachowe, gdy są
nieprzydatne.
Po zakończeniu sezonu zimowego zdjąć opony zimowe
i
założyć opony letnie.
Przestrzeganie zaleceń dotyczących obsługi
Regularnie kontrolować na zimno ciśnienie w ogumieniu,
które powinno być zgodne z etykietą znajdującą się na
ramie drzwi po stronie kierowcy
.
Wykonywać tę kontrolę szczególnie:
-
przed długą podróżą,
-
przed każdym sezonem,
-
po długim postoju.
Pamiętać również o
kole zapasowym oraz o oponach
przyczepy albo przyczepy kempingowej.
Regularnie wykonywać obsługę samochodu (olej, filtr
oleju, filtr powietrza, filtr kabiny

...) i
przestrzegać terminów
zalecanych w planie obsługowym producenta.
W przypadku silnika Diesel BlueHDi, gdy system SCR
jest niesprawny

, Państwa samochód zaczyna emitować
zanieczyszczenia. Należy szybko udać się do ASO sieci
PEUGEOT albo do warsztatu specjalistycznego, aby
doprowadzić emisję tlenków azotu do poziomu zgodnego
z
przepisami.
Podczas tankowania nie należy dolewać paliwa po trzecim
odcięciu zasilania z
dystrybutora, gdyż grozi to jego
rozlaniem.
W przypadku nowego samochodu dopiero po 3000
km
można zauważyć regularność w średnim zużyciu paliwa.
2
EKOJAZDA

18

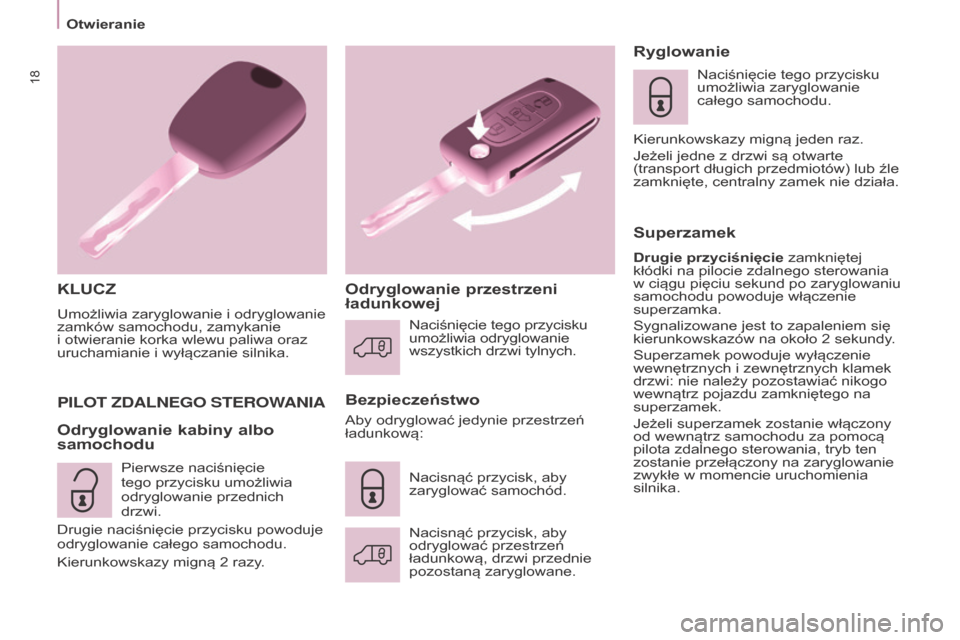

Otwieranie
Partner-2-Vu_pl_Chap03_Pret-a-partir_ed02-2015
KLuCZ
Umożliwia zaryglowanie i odryglowanie
zamków samochodu, zamykanie
i
otwieranie korka wlewu paliwa oraz
uruchamianie i wyłączanie silnika.
Bezpieczeństwo
PILOT ZDALNEGO STEROW
ANIA
Odryglowanie kabiny

albo
samochodu Odryglowanie przestrzeni
ładunkowej
ryglowanie
Naciśnięcie tego przycisku
umożliwia zaryglowanie
całego samochodu.
Kierunkowskazy migną jeden raz.
Jeżeli jedne z
drzwi są otwarte
(transport długich przedmiotów) lub źle
zamknięte, centralny zamek nie działa.
Superzamek
Drugie przyciśnięcie zamkniętej
kłódki na pilocie zdalnego sterowania
w
ciągu pięciu sekund po zaryglowaniu
samochodu powoduje włączenie
superzamka.
Sygnalizowane jest to zapaleniem się
kierunkowskazów na około 2
sekundy

.
Superzamek powoduje wyłączenie
wewnętrznych i
zewnętrznych klamek
drzwi: nie należy pozostawiać nikogo
wewnątrz pojazdu zamkniętego na
superzamek.
Jeżeli superzamek zostanie włączony
od wewnątrz samochodu za pomocą
pilota zdalnego sterowania, tryb ten
zostanie przełączony na zaryglowanie
zwykłe w
momencie uruchomienia
silnika.
Aby odryglować jedynie przestrzeń
ładunkową:
Nacisnąć przycisk, aby
odryglować przestrzeń
ładunkową, drzwi przednie
pozostaną zaryglowane. Nacisnąć przycisk, aby
zaryglować samochód. Naciśnięcie tego przycisku


umożliwia odryglowanie
wszystkich drzwi tylnych.
Pierwsze naciśnięcie
tego przycisku umożliwia
odryglowanie przednich
drzwi.
Drugie naciśnięcie przycisku powoduje
odryglowanie całego samochodu.
Kierunkowskazy migną 2
razy

.
