Peugeot Partner 2017 Návod k obsluze (in Czech)

19
Otevírání
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016
Správné používání
Dbejte, aby dálkový ovladač nepřišel
do styku s mastnotou, prachem,
deštěm nebo aby se nenacházel ve
vlhkém prostředí.
Těžký předmět zavěšený na klíčku
(klíčenka...), zatěžující klíček ve
spínací skříňce, může způsobit
poruchu spínací skříňky.

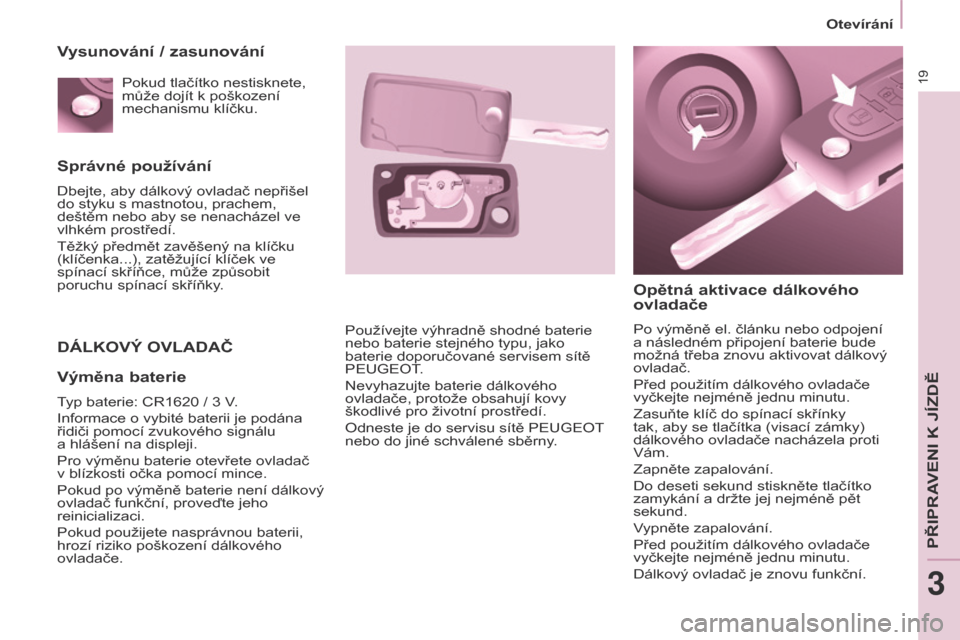

DÁLKOVÝ OVLADAČ
Opětná
aktivace dálkového
ovladače
Po výměně el. článku nebo odpojení
a následném připojení baterie bude
možná třeba znovu aktivovat dálkový
ovladač.
Před použitím dálkového ovladače
vyčkejte nejméně jednu minutu.
Zasuňte klíč do spínací skřínky
tak, aby se tlačítka (visací zámky)
dálkového ovladače nacházela proti
Vám.
Zapněte zapalování.
Do deseti sekund stiskněte tlačítko
zamykání a držte jej nejméně pět
sekund.
Vypněte zapalování.
Před použitím dálkového ovladače
vyčkejte nejméně jednu minutu.
Dálkový ovladač je znovu funkční.
Používejte výhradně shodné baterie
nebo baterie stejného typu, jako
baterie doporučované servisem sítě
PEUGEOT.
Nevyhazujte baterie dálkového
ovladače, protože obsahují kovy
škodlivé pro životní prostředí.
Odneste je do servisu sítě PEUGEOT
nebo do jiné schválené sběrny.
Vysunování / zasunování
Výměna baterie
Typ baterie: CR1620 / 3 V.
Informace o vybité baterii je podána
řidiči pomocí zvukového signálu
a
hlášení na displeji.
Pro výměnu baterie otevřete ovladač
v
blízkosti očka pomocí mince.
Pokud po výměně baterie není dálkový
ovladač funkční, proveďte jeho
reinicializaci.
Pokud použijete nasprávnou baterii,
hrozí riziko poškození dálkového
ovladače. Pokud tlačítko nestisknete,
může dojít k poškození
mechanismu klíčku.
PŘIPRAVENI K JÍZDĚ
3

20
Otevírání
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016
Správné používání
Neprovádějte žádné úpravy na
systému elektronického imobilizéru.
Manipulace s dálkovým ovladačem,
například v kapse, může způsobit
nechtěné odemknutí dveří.
Současné používání jiných
vysokofrekvenčních přístrojů (mobilní
telefony, domovní alarmy, …) může
dočasně narušit činnost dálkového
ovládání.
Dálkový ovladač nemůže fungovat, když
je klíček zasunutý ve spínací skříňce,
a to ani při vypnutém zapalování.
ELEKTRONICKÝ IMOBILIZÉR
Všechny klíče od vozidla obsahují čip
elektronického imobilizéru.
Toto zařízení blokuje systém
dodávky paliva do motoru. Aktivuje
se automaticky při vytažení klíčku ze
spínací skříňky.
Po zapnutí zapalování je navázána
komunikace mezi klíčkem
a elektronickým imobilizérem.
Kovová část klíče musí být pro dobrou
komunikaci řádně vysunutá z pouzdra.
V případě ztráty klíčů
Navštivte servis sítě PEUGEOT
a přineste s sebou osvědčení
o
technickém průkazu vozidla a průkaz
totožnosti.
Pracovníci servisu sítě PEUGEOT
následně budou moci zjistit kód klíče
a
kód imobilizéru pro objednání
nového klíče.
Nezapomeňte
Když opouštíte vozidlo, zkontrolujte,
zda jsou zhasnutá světla, a zda jste
ve vozidle neponechali viditelně žádný
cenný předmět.
Z bezpečnostních důvodů (při jízdě
s
dětmi) vytáhněte před vystoupením
z
vozidla klíček ze spínací skříňky,
i
když odcházíte jen na krátkou chvíli.
Po koupi ojetého vozidla nechte
provést v servisu sítě PEUGEOT
naučení klíčů, abyste si byli jisti, že
vozidlo je možno nastartovat pouze
klíči, které máte ve svém vlastnictví.
ALARM
Pokud je jím Vaše vozidlo vybaveno,
alarm zajišťuje dva typy ochrany:
-

obvodovou ochranu, u níž se
siréna rozezní v případě otevření
předních/zadních dveří nebo
kapoty motoru,
-


prostorovou ochranu, u níž se
siréna rozezní v případě změny
objemu v interiéru (rozbití skla nebo
pohyb uvnitř prostoru pro cestující).
Pokud je V

aše vozidlo vybaveno
přepážkou, není v nákladovém
prostoru prostorová ochrana funkční.
Zamykání vozidla s aktivací
obou typů ochrany
Aktivace
- Vypněte zapalování a vystupte z vozidla.
-

Uveďte alarm do pohotovosti
během pěti minut, které
následují po V

ašem vystoupení
z
vozidla, a sice zamknutím nebo
superuzamknutím vozidla dálkovým
ovladačem. Červená dioda na
tlačítku bliká jednou za sekundu.

21
Otevírání
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016

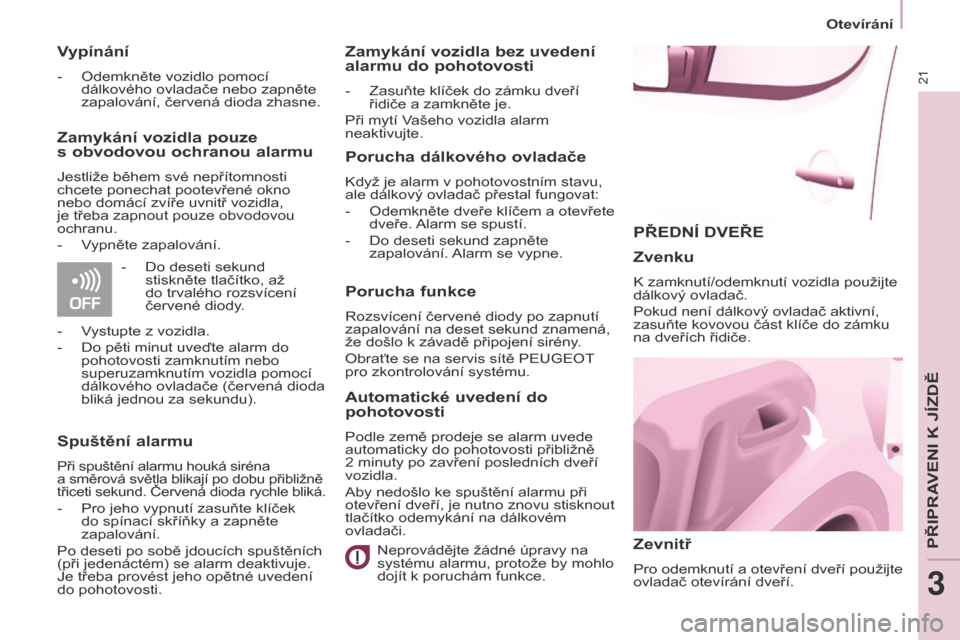

PŘEDNÍ DVEŘE
Zevnitř
Pro odemknutí a otevření dveří použijte
ovladač otevírání dveří.
Zvenku
K zamknutí/odemknutí vozidla použijte
dálkový ovladač.
Pokud není dálkový ovladač aktivní,
zasuňte kovovou část klíče do zámku
na dveřích řidiče.
Vypínání
- Odemkněte vozidlo pomocí
dálkového ovladače nebo zapněte
zapalování, červená dioda zhasne.
Zamykání vozidla pouze
s obvodovou ochranou alarmu
Jestliže během své nepřítomnosti
chcete ponechat pootevřené okno
nebo domácí zvíře uvnitř vozidla,
je třeba zapnout pouze obvodovou
ochranu.
-

V
ypněte zapalování.
Spuštění alarmu
Při spuštění alarmu houká siréna
a směrová světla blikají po dobu přibližně
třiceti sekund. Červená dioda rychle bliká.
- Pro jeho vypnutí zasuňte klíček
do spínací skříňky a zapněte
zapalování.
Po deseti po sobě jdoucích spuštěních
(při jedenáctém) se alarm deaktivuje.
Je třeba provést jeho opětné uvedení
do pohotovosti.
Zamykání vozidla bez uvedení
alarmu do pohotovosti
- Zasuňte klíček do zámku dveří
řidiče a zamkněte je.
Při mytí V
ašeho vozidla alarm
neaktivujte.
Porucha dálkového ovladače
Když je alarm v pohotovostním stavu,
ale dálkový ovladač přestal fungovat:
-

Odemkněte dveře klíčem a otevřete
dveře.

Alarm se spustí.
-

Do deseti sekund zapněte
zapalování.

Alarm se vypne.
Porucha funkce
Rozsvícení červené diody po zapnutí
zapalování na deset sekund znamená,
že došlo k závadě připojení sirény.
Obraťte se na servis sítě PEUGEOT
pro zkontrolování systému.
Automatické uvedení do
pohotovosti
Podle země prodeje se alarm uvede
automaticky do pohotovosti přibližně
2 minuty po zavření posledních dveří
vozidla.
Aby nedošlo ke spuštění alarmu při
otevření dveří, je nutno znovu stisknout
tlačítko odemykání na dálkovém
ovladači.
-

Do deseti sekund
stiskněte tlačítko, až
do trvalého rozsvícení
červené diody

.
-

V

ystupte z vozidla.
-

Do pěti minut uveďte alarm do
pohotovosti zamknutím nebo
superuzamknutím vozidla pomocí
dálkového ovladače (červená dioda
bliká jednou za sekundu).
Neprovádějte žádné úpravy na
systému alarmu, protože by mohlo
dojít k poruchám funkce.
PŘIPRAVENI K JÍZDĚ
3

22
Otevírání
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016
Zevnitř
Odemkněte boční dveře tímto madlem
a otevřete je, přičemž doprovázejte
rukou jejich pohyb směrem dozadu
až k bodu odporu. Pro zajištění dveří
v otevřené poloze je posuňte až za bod
odporu.
Správné používání
Ponechte volný prostor vedení dveří
na podlaze, aby se mohly volně
posunovat.
Jestliže stojí vozidlo ve svahu,
doprovázejte posun dveří rukou. Ty by
se totiž mohly z důvodu sklonu terénu
otevřít nebo zavřít neočekávaně rychle
a hrozilo by zranění.
Z bezpečnostních a funkčních důvodů
nejezděte s otevřenými bočními
posuvnými dveřmi.

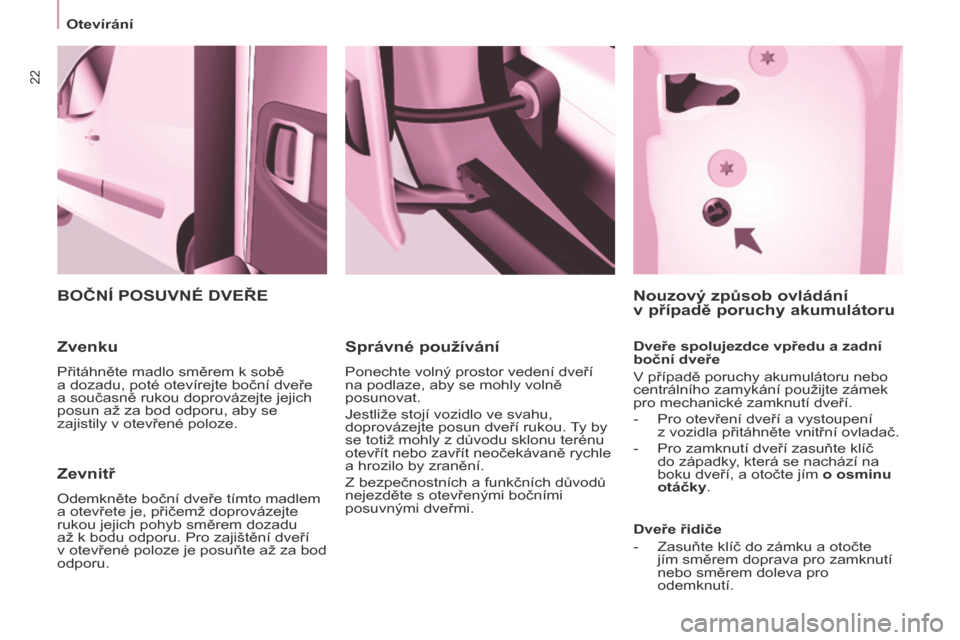

BOČNÍ POSUVNÉ DVEŘE
Zvenku
Přitáhněte madlo směrem k sobě
a dozadu, poté otevírejte boční dveře
a současně rukou doprovázejte jejich
posun až za bod odporu, aby se
zajistily v otevřené poloze.
Nouzový způsob ovládání
v případě poruchy akumulátoru
Dveře spolujezdce vpředu a zadní
boční dveře
V případě poruchy akumulátoru nebo
centrálního zamykání použijte zámek
pro mechanické zamknutí dveří.
-

Pro otevření dveří a vystoupení
z

vozidla přitáhněte vnitřní ovladač.
-

Pro zamknutí dveří zasuňte klíč
do západky

, která se nachází na
boku dveří, a otočte jím o osminu
otáčky.
Dveře řidiče
-

Zasuňte klíč do zámku a otočte
jím směrem doprava pro zamknutí
nebo směrem doleva pro
odemknutí.

23
Otevírání
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016
Použití v praxi
Aby bylo možno převážet dlouhý
náklad, je možno jet s otevřeným
pravým křídlem zadních dveří.
Levé křídlo je zajištěné v zavřené
poloze žlutě zvýrazněnou západkou,
umístěnou na prahu dveří. Toto
zavřené dveřní křídlo nesmí sloužit
jako zarážka pro náklad.
Jízda s otevřeným pravým křídlem
dveří je pouze tolerována. Dodržujte
pravidla silničního provozu týkající se
označení nadměrného nákladu pro
ostatní řidiče.

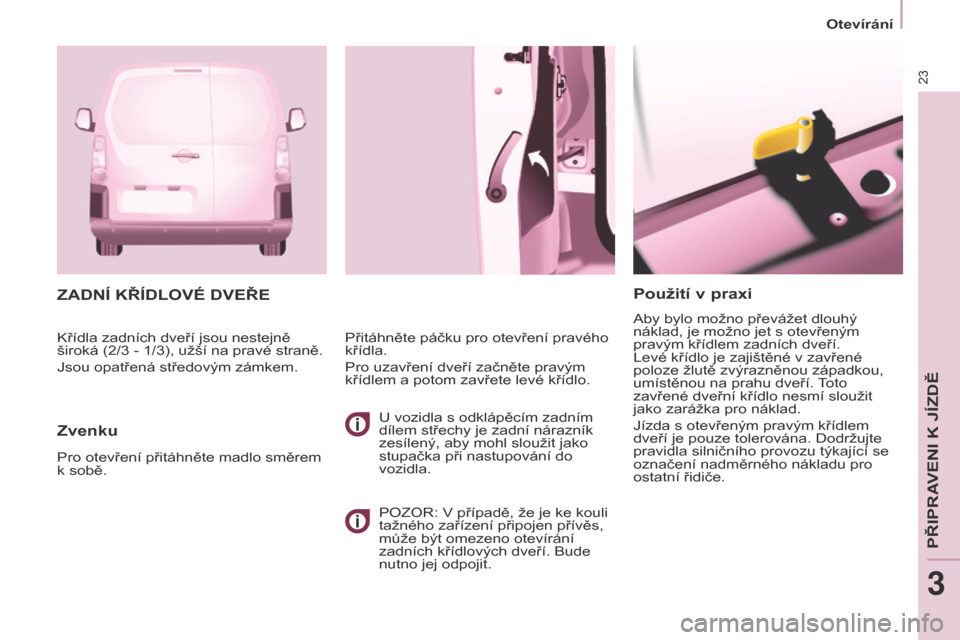

ZADNÍ KŘÍDLOVÉ DVEŘE
Zvenku
Přitáhněte páčku pro otevření pravého
křídla.
Pro uzavření dveří začněte pravým
křídlem a potom zavřete levé křídlo.
Pro otevření přitáhněte madlo směrem
k sobě. Křídla zadních dveří jsou nestejně
široká (2/3

- 1/3), užší na pravé straně.
Jsou opatřená středovým zámkem.
U vozidla s odklápěcím zadním
dílem střechy je zadní nárazník
zesílený, aby mohl sloužit jako
stupačka při nastupování do
vozidla.
POZOR: V případě, že je ke kouli
tažného zařízení připojen přívěs,
může být omezeno otevírání
zadních křídlových dveří. Bude
nutno jej odpojit.
PŘIPRAVENI K JÍZDĚ
3

24
Otevírání
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016
Zevnitř
Je-li jím Vaše vozidlo vybaveno, pro
otevření levého křídla dveří přitáhněte
toto madlo směrem k sobě.

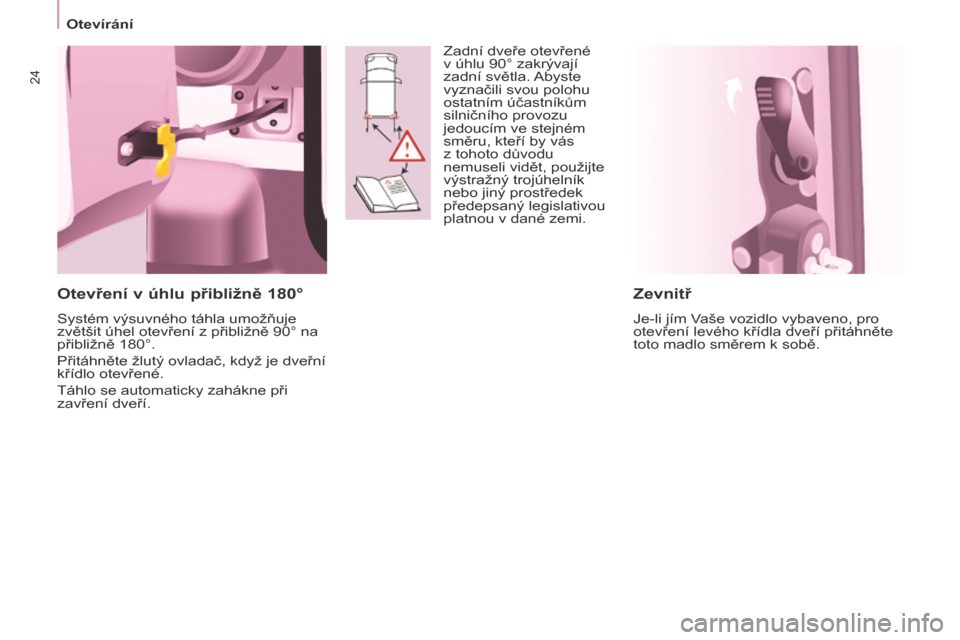

Otevření v úhlu přibližně 180°
Systém výsuvného táhla umožňuje
zvětšit úhel otevření z přibližně 90° na
přibližně 180°.
Přitáhněte žlutý ovladač, když je dveřní
křídlo otevřené.
Táhlo se automaticky zahákne při
zavření dveří.Zadní dveře otevřené
v
úhlu 90° zakrývají
zadní světla. Abyste
vyznačili svou polohu
ostatním účastníkům
silničního provozu
jedoucím ve stejném
směru, kteří by vás
z tohoto důvodu
nemuseli vidět, použijte
výstražný trojúhelník
nebo jiný prostředek
předepsaný legislativou
platnou v dané zemi.

25
Otevírání
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016

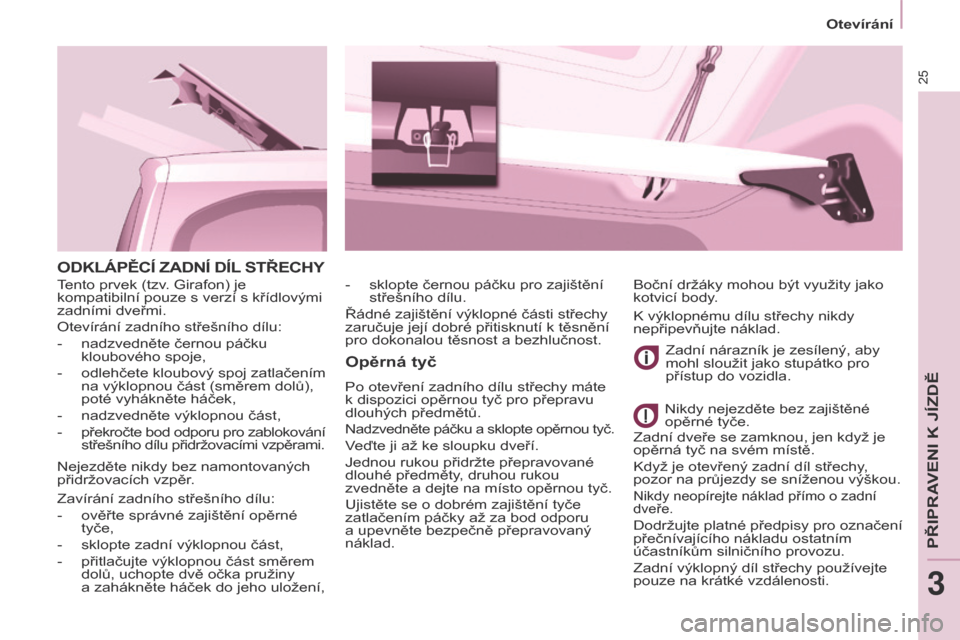

ODKLÁPĚCÍ ZADNÍ DÍL STŘECHY
Opěrná

tyč
Po otevření zadního dílu střechy máte
k dispozici opěrnou tyč pro přepravu
dlouhých předmětů.
Nadzvedněte páčku a sklopte opěrnou tyč.
Veďte ji až ke sloupku dveří.
Jednou rukou přidržte přepravované
dlouhé předměty, druhou rukou
zvedněte a dejte na místo opěrnou tyč.
Ujistěte se o dobrém zajištění tyče
zatlačením páčky až za bod odporu
a upevněte bezpečně přepravovaný
náklad. Zadní nárazník je zesílený, aby
mohl sloužit jako stupátko pro
přístup do vozidla.
Nikdy nejezděte bez zajištěné
opěrné tyče.
Boční držáky mohou být využity jako
kotvicí body.
-
sklopte černou páčku pro zajištění
střešního dílu.
Řádné zajištění výklopné části střechy
zaručuje její dobré přitisknutí k těsnění
pro dokonalou těsnost a bezhlučnost.
Zavírání zadního střešního dílu:
-


ověřte správné zajištění opěrné
tyče,
-


sklopte zadní výklopnou část,
-


přitlačujte výklopnou část směrem
dolů, uchopte dvě očka pružiny
a


zahákněte háček do jeho uložení,
Tento prvek (tzv. Girafon) je
kompatibilní pouze s verzí s křídlovými
zadními dveřmi.
Otevírání zadního střešního dílu:
-

nadzvedněte černou páčku
kloubového spoje,
-


odlehčete kloubový spoj zatlačením
na výklopnou část (směrem dolů),
poté vyhákněte háček,
-


nadzvedněte výklopnou část,
-

překročte bod odporu pro zablokování

střešního dílu přidržovacími vzpěrami.
Nejezděte nikdy bez namontovaných
přidržovacích vzpěr. K výklopnému dílu střechy nikdy
nepřipevňujte náklad.
Zadní dveře se zamknou, jen když je
opěrná tyč na svém místě.
Když je otevřený zadní díl střechy,
pozor na průjezdy se sníženou výškou.
Nikdy neopírejte náklad přímo o zadní
dveře.
Dodržujte platné předpisy pro označení
přečnívajícího nákladu ostatním
účastníkům silničního provozu.
Zadní výklopný díl střechy používejte
pouze na krátké vzdálenosti.
PŘIPRAVENI K JÍZDĚ
3

26
Otevírání
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016

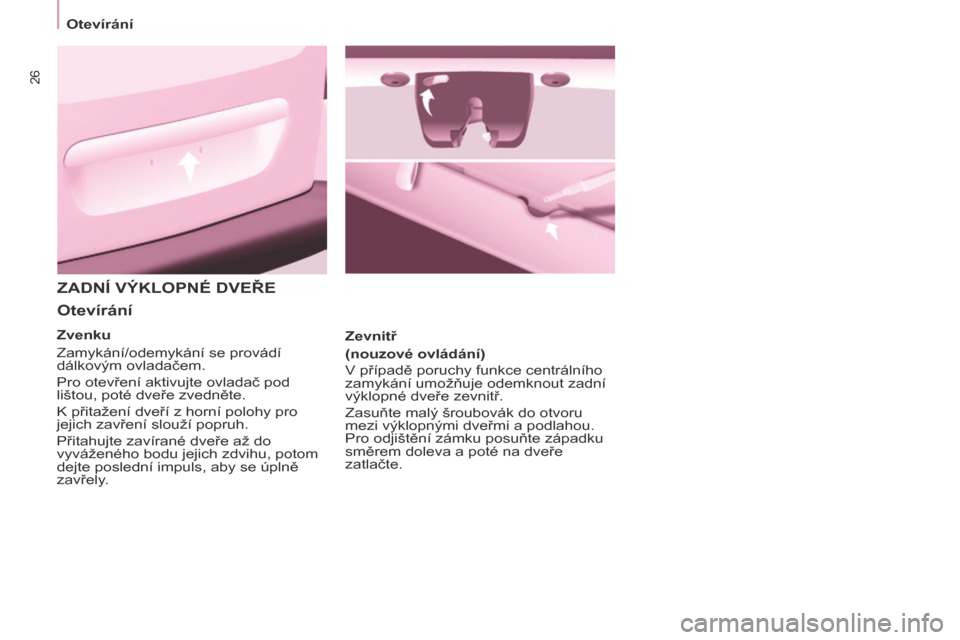

ZADNÍ VÝKLOPNÉ DVEŘE
Otevírání
Zevnitř
(nouzové ovládání)
V případě poruchy funkce centrálního
zamykání umožňuje odemknout zadní
výklopné dveře zevnitř.
Zasuňte malý šroubovák do otvoru
mezi výklopnými dveřmi a podlahou.
Pro odjištění zámku posuňte západku
směrem doleva a poté na dveře
zatlačte.
Zvenku
Zamykání/odemykání se provádí
dálkovým ovladačem.
Pro otevření aktivujte ovladač pod
lištou, poté dveře zvedněte.
K přitažení dveří z horní polohy pro
jejich zavření slouží popruh.
Přitahujte zavírané dveře až do
vyváženého bodu jejich zdvihu, potom
dejte poslední impuls, aby se úplně
zavřely.

27
Otevírání
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016
Jízda s uzamčenými dveřmi může
ztížit přístup záchranných složek
do interiéru v případě nouze.

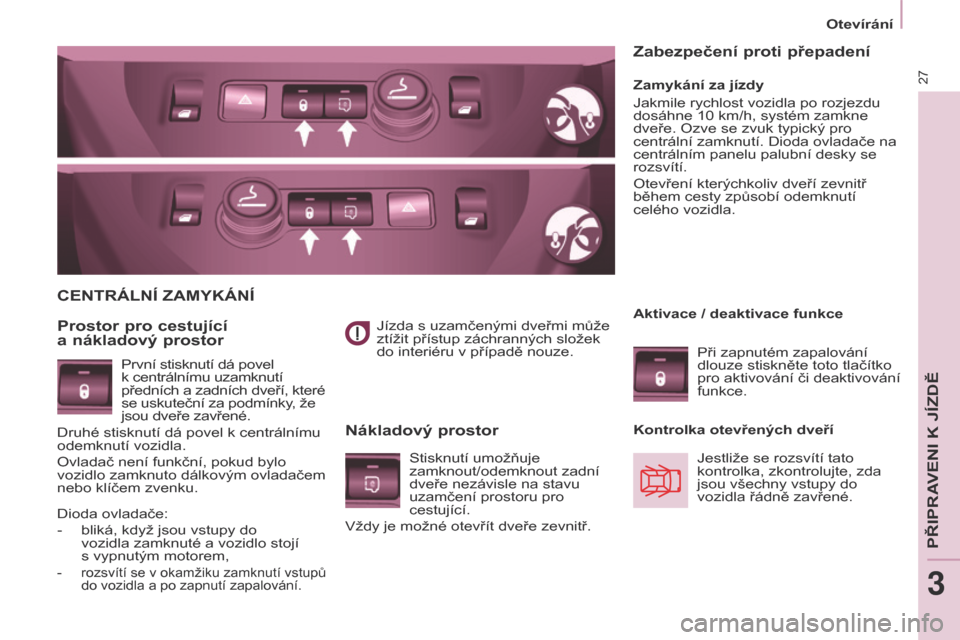

CENTRÁLNÍ ZAMYKÁNÍ
Prostor
pro cestující
a

nákladový
prostor
Nákladový prostor
Zamykání za jízdy
Jakmile rychlost vozidla po rozjezdu
dosáhne 10 km/h, systém zamkne
dveře. Ozve se zvuk typický pro
centrální zamknutí. Dioda ovladače na
centrálním panelu palubní desky se
rozsvítí.
Otevření kterýchkoliv dveří zevnitř
během cesty způsobí odemknutí
celého vozidla.
Zabezpečení proti přepadení
První stisknutí dá povel
k centrálnímu uzamknutí
předních a zadních dveří, které
se uskuteční za podmínky, že
jsou dveře zavřené.
Druhé stisknutí dá povel k centrálnímu
odemknutí vozidla.
Ovladač není funkční, pokud bylo
vozidlo zamknuto dálkovým ovladačem
nebo klíčem zvenku. Aktivace / deaktivace funkce
Při zapnutém zapalování
dlouze stiskněte toto tlačítko
pro aktivování či deaktivování
funkce.
Kontrolka otevřených dveří Jestliže se rozsvítí tato
kontrolka, zkontrolujte, zda
jsou všechny vstupy do
vozidla řádně zavřené.
Stisknutí umožňuje
zamknout/odemknout zadní
dveře nezávisle na stavu
uzamčení prostoru pro
cestující.
Vždy je možné otevřít dveře zevnitř.
Dioda ovladače:
-

bliká, když jsou vstupy do
vozidla zamknuté a vozidlo stojí
s


vypnutým motorem,
- rozsvítí se v okamžiku zamknutí vstupů
do vozidla a po zapnutí zapalování.
PŘIPRAVENI K JÍZDĚ
3

28
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016
Místo řidiče
PŘÍSTROJOVÁ DESKA
Ukazatele
1. Počítadlo kilometrů / mil.
2.
Displej.
3.


Množství paliva, teplota chladicí
kapaliny motoru.
4.


Otáčkoměr
.
5.

Nulování denního počítadla
kilometrů / ukazatele údržby

.
6.

Reostat osvětlení přístrojové desky
.
Displeje
Úroveň 1
Úroveň 2
s dotykovým displejem
Displeje
Informace jsou na palubě vozidla
prezentovány různým způsobem
v závislosti na vybavení vozidla.
