Page 41 of 260
+ +
39
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016
Místo řidiče
Systém pro snižování emisí škodlivin SCR- Naftový motor BlueHDi
Výstrahy InformaceŘešení - akce
Rozsvítí se kontrolky UREA, Service
a
autodiagnostiky motoru, byla detekována závada
systému pro snižování emisí škodlivin SCR. Pokud se jedná o přechodnou závadu, výstraha
zmizí, jakmile se obsah škodlivin ve výfukových
planech vrátí do normálu.
Po 50 km (30 mílích) bez AdBlue
®
Potvrzení závady, která nesouvisí s nedostatkem
kapaliny. Dojezdová vzdálenost vozidla je 1 100 km
(700
mil).
Obraťte se co nejdříve na servis sítě PEUGEOT
nebo na jiný odborný servis, abyste předešli
zastavení vozidla na cestě.
Závada je potvrzena.
Po dalším zapnutí zapalování se zobrazí
dojezdová vzdálenost v kilometrech (mílích)
a
výstraha se opakuje každých 30 sekund.
Povolený dojezd vozidla byl vyčerpán, emise
škodlivin z výfukového systému překračují
povolené limity.
Nastartování není možné. Abyste mohli znovu nastartovat, je nezbytné
obrátit se na servis sítě PEUGEOT nebo na jiný
odborný servis.
PŘIPRAVENI K JÍZDĚ
3
Page 42 of 260
40
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016
Místo řidiče

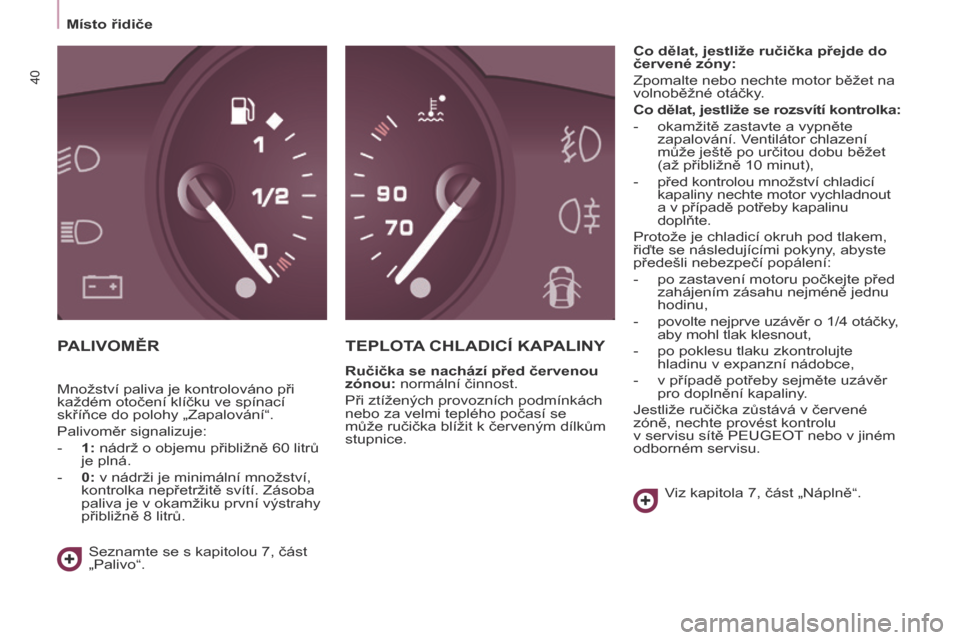

PALIVOMĚRTEPLOTA CHLADICÍ KAPALINY
Ručička se nachází před červenou
zónou: normální činnost.
Při ztížených provozních podmínkách
nebo za velmi teplého počasí se
může ručička blížit k červeným dílkům
stupnice.Co dělat, jestliže ručička přejde do
červené zóny:
Zpomalte nebo nechte motor běžet na
volnoběžné otáčky.
Co dělat, jestliže se rozsvítí kontrolka:
-
okamžitě zastavte a vypněte
zapalování. V
entilátor chlazení
může ještě po určitou dobu běžet
(až přibližně 10 minut),
-
před kontrolou množství chladicí
kapaliny nechte motor vychladnout
a v případě potřeby kapalinu
doplňte.
Protože je chladicí okruh pod tlakem,
řiďte se následujícími pokyny, abyste
předešli nebezpečí popálení:
-
po zastavení motoru počkejte před
zahájením zásahu nejméně jednu
hodinu,
-
povolte nejprve uzávěr o
1/4 otáčky,
aby mohl tlak klesnout,
-
po poklesu tlaku zkontrolujte
hladinu v expanzní nádobce,
-
v případě potřeby sejměte uzávěr
pro doplnění kapaliny
.
Jestliže ručička zůstává v červené
zóně, nechte provést kontrolu
v
servisu sítě PEUGEOT nebo v jiném
odborném servisu.
Viz kapitola 7, část „Náplně“.
Seznamte se s kapitolou 7, část
„Palivo“.
Množství paliva je kontrolováno při
každém otočení klíčku ve spínací
skříňce do polohy „Zapalování“.
Palivoměr signalizuje:
-
1:
nádrž o objemu přibližně 60
litrů
je plná.
-
0:
v nádrži je minimální množství,
kontrolka nepřetržitě svítí. Zásoba
paliva je v okamžiku první výstrahy
přibližně 8
litrů.
Page 43 of 260
41
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016
Místo řidiče

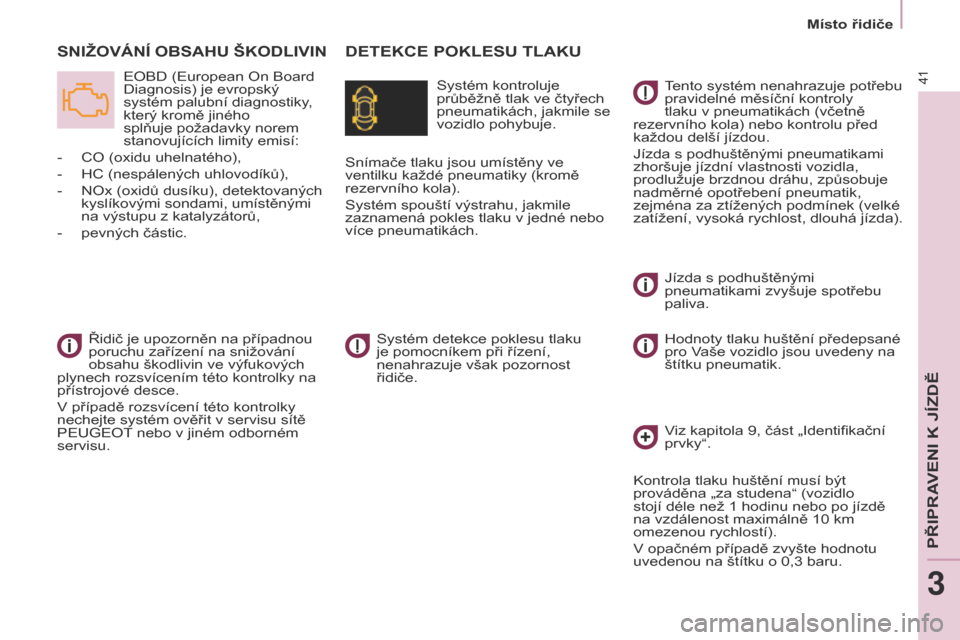

DETEKCE POKLESU TLAKUSNIžOVÁNÍ OBSAHU š KODLIVIN
Systém kontroluje
průběžně tlak ve čtyřech
pneumatikách, jakmile se
vozidlo pohybuje. EOBD (European On Board
Diagnosis) je evropský
systém palubní diagnostiky
,
který kromě jiného
splňuje požadavky norem
stanovujících limity emisí:
-
CO (oxidu uhelnatého),
-
HC (nespálených uhlovodíků),
-
NOx (oxidů dusíku), detektovaných
kyslíkovými sondami, umístěnými
na výstupu z katalyzátorů,
-
pevných částic. Snímače tlaku jsou umístěny ve
ventilku každé pneumatiky (kromě
rezervního kola).
Systém spouští výstrahu, jakmile
zaznamená pokles tlaku v jedné nebo
více pneumatikách.
Systém detekce poklesu tlaku
je pomocníkem při řízení,
nenahrazuje však pozornost
řidiče. T
ento systém nenahrazuje potřebu
pravidelné měsíční kontroly
tlaku v
pneumatikách (včetně
rezervního kola) nebo kontrolu před
každou delší jízdou.
Jízda s podhuštěnými pneumatikami
zhoršuje jízdní vlastnosti vozidla,
prodlužuje brzdnou dráhu, způsobuje
nadměrné opotřebení pneumatik,
zejména za ztížených podmínek (velké
zatížení, vysoká rychlost, dlouhá jízda).
Jízda s podhuštěnými
pneumatikami zvyšuje spotřebu
paliva.
Hodnoty tlaku huštění předepsané
pro Vaše vozidlo jsou uvedeny na
štítku pneumatik.
Viz kapitola 9, část „Identifikační
prvky“.
Kontrola tlaku huštění musí být
prováděna „za studena“ (vozidlo
stojí déle než 1
hodinu nebo po jízdě
na vzdálenost maximálně 10
km
omezenou rychlostí).
V opačném případě zvyšte hodnotu
uvedenou na štítku o 0,3
baru.
Řidič je upozorněn na případnou
poruchu zařízení na snižování
obsahu škodlivin ve výfukových
plynech rozsvícením této kontrolky na
přístrojové desce.
V případě rozsvícení této kontrolky
nechejte systém ověřit v servisu sítě
PEUGEOT nebo v jiném odborném
servisu.
PŘIPRAVENI K JÍZDĚ
3
Page 44 of 260
42
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016

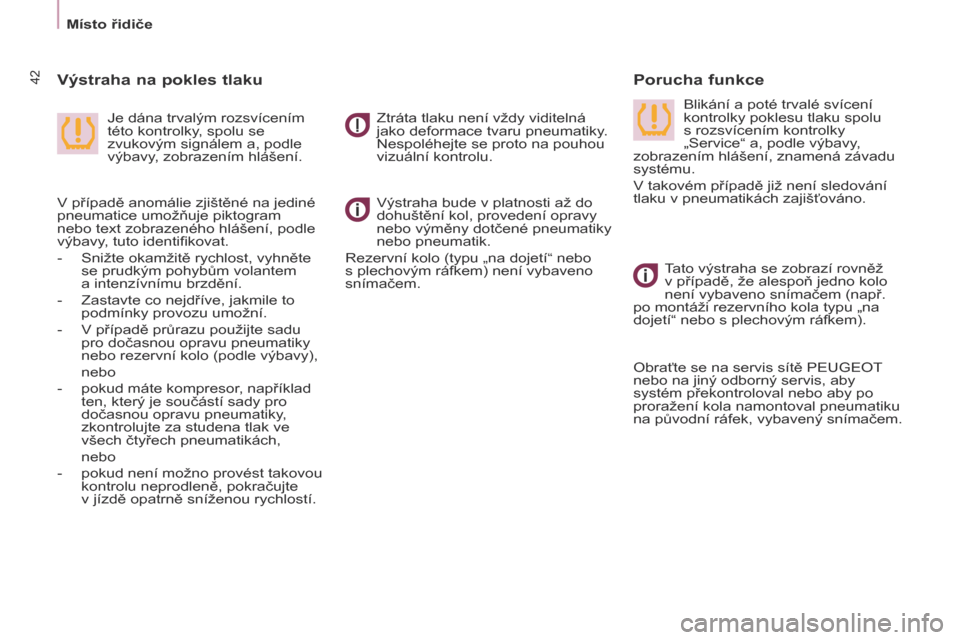

Místo řidičeVýstraha bude v platnosti až do
dohuštění kol, provedení opravy
nebo výměny dotčené pneumatiky
nebo pneumatik.
Rezervní kolo (typu „na dojetí“ nebo
s plechovým ráfkem) není vybaveno
snímačem.
Porucha funkce
Výstraha na pokles tlaku
Ztráta tlaku není vždy viditelná
jako deformace tvaru pneumatiky.
Nespoléhejte se proto na pouhou
vizuální kontrolu.
Je dána trvalým rozsvícením
této kontrolky, spolu se
zvukovým signálem a, podle
výbavy, zobrazením hlášení. Blikání a poté trvalé svícení
kontrolky poklesu tlaku spolu
s
rozsvícením kontrolky
„Service“ a, podle výbavy,
zobrazením hlášení, znamená závadu
systému.
V takovém případě již není sledování
tlaku v pneumatikách zajišťováno.
V případě anomálie zjištěné na jediné
pneumatice umožňuje piktogram
nebo text zobrazeného hlášení, podle
výbavy, tuto identifikovat.
-
Snižte okamžitě rychlost, vyhněte
se prudkým pohybům volantem
a
intenzívnímu brzdění.
-
Zastavte co nejdříve, jakmile to
podmínky provozu umožní.
-
V případě průrazu použijte sadu
pro dočasnou opravu pneumatiky
nebo rezervní kolo (podle výbavy),
nebo
-
pokud máte kompresor
, například
ten, který je součástí sady pro
dočasnou opravu pneumatiky,
zkontrolujte za studena tlak ve
všech čtyřech pneumatikách,
nebo
-
pokud není možno provést takovou
kontrolu neprodleně, pokračujte
v
jízdě opatrně sníženou rychlostí. Tato výstraha se zobrazí rovněž
v případě, že alespoň jedno kolo
není vybaveno snímačem (např.
po montáži rezervního kola typu „na
dojetí“ nebo s plechovým ráfkem).
Obraťte se na servis sítě PEUGEOT
nebo na jiný odborný servis, aby
systém překontroloval nebo aby po
proražení kola namontoval pneumatiku
na původní ráfek, vybavený snímačem.
Page 45 of 260
43
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016
Místo řidiče

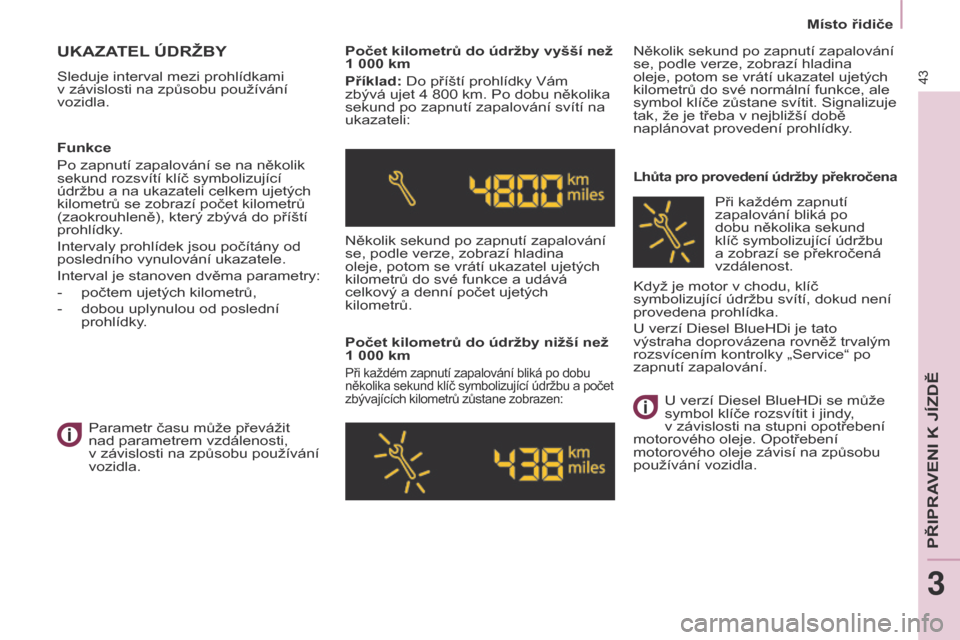

UKAZATEL ÚDR ž BY
Sleduje interval mezi prohlídkami
v závislosti na způsobu používání
vozidla. Počet kilometrů do údržby vyšší než
1
000 km
Příklad: Do příští prohlídky Vám
zbývá ujet 4
800 km. Po dobu několika
sekund po zapnutí zapalování svítí na
ukazateli:
Několik sekund po zapnutí zapalování
se, podle verze, zobrazí hladina
oleje, potom se vrátí ukazatel ujetých
kilometrů do své funkce a
udává
celkový a denní počet ujetých
kilometrů.
Počet kilometrů do údržby nižší než
1
000 km
Při každém zapnutí zapalování bliká po dobu
několika sekund klíč symbolizující údržbu a počet
zbývajících kilometrů zůstane zobrazen:
Několik sekund po zapnutí zapalování
se, podle verze, zobrazí hladina
oleje, potom se vrátí ukazatel ujetých
kilometrů do své normální funkce, ale
symbol klíče zůstane svítit. Signalizuje
tak, že je třeba v nejbližší době
naplánovat provedení prohlídky.
Lhůta pro provedení údržby překročena
Funkce
Po zapnutí zapalování se na několik
sekund rozsvítí klíč symbolizující
údržbu a na ukazateli celkem ujetých
kilometrů se zobrazí počet kilometrů
(zaokrouhleně), který zbývá do příští
prohlídky.
Intervaly prohlídek jsou počítány od
posledního vynulování ukazatele.
Interval je stanoven dvěma parametry:
-
počtem ujetých kilometrů,
-
dobou uplynulou od poslední
prohlídky
.
Parametr času může převážit
nad parametrem vzdálenosti,
v
závislosti na způsobu používání
vozidla. Když je motor v chodu, klíč
symbolizující údržbu svítí, dokud není
provedena prohlídka.
U verzí Diesel BlueHDi je tato
výstraha doprovázena rovněž trvalým
rozsvícením kontrolky „Service“ po
zapnutí zapalování.
Při každém zapnutí
zapalování bliká po
dobu několika sekund
klíč symbolizující údržbu
a
zobrazí se překročená
vzdálenost.
U verzí Diesel BlueHDi se může
symbol klíče rozsvítit i jindy,
v
závislosti na stupni opotřebení
motorového oleje. Opotřebení
motorového oleje závisí na způsobu
používání vozidla.
PŘIPRAVENI K JÍZDĚ
3
Page 46 of 260
44
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016
Místo řidiče

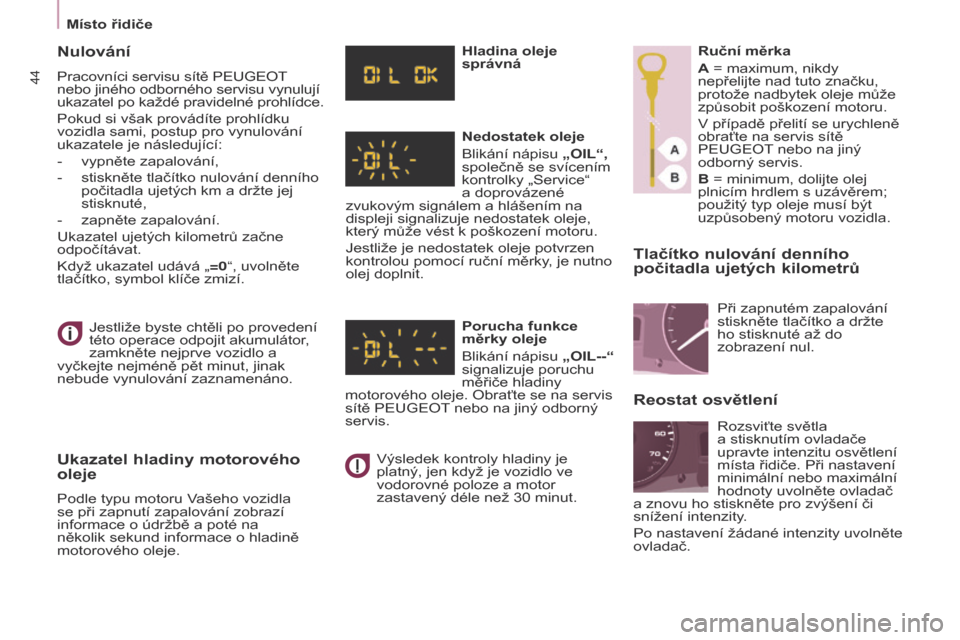

Tlačítko nulování denního
počitadla ujetých kilometrů
Jestliže byste chtěli po provedení
této operace odpojit akumulátor,
zamkněte nejprve vozidlo a
vyčkejte nejméně pět minut, jinak
nebude vynulování zaznamenáno.
Nulování
Pracovníci servisu sítě PEUGEOT
nebo jiného odborného servisu vynulují
ukazatel po každé pravidelné prohlídce.
Pokud si však provádíte prohlídku
vozidla sami, postup pro vynulování
ukazatele je následující:
-
vypněte zapalování,
-
stiskněte tlačítko nulování denního
počitadla ujetých km a držte jej
stisknuté,
-
zapněte zapalování.
Ukazatel ujetých kilometrů začne
odpočítávat.
Když ukazatel udává „
=0“, uvolněte
tlačítko, symbol klíče zmizí.
Ukazatel hladiny motorového
oleje
Podle typu motoru Vašeho vozidla
se při zapnutí zapalování zobrazí
informace o údržbě a poté na
několik sekund informace o hladině
motorového oleje. Hladina oleje
správná
Nedostatek oleje
Blikání nápisu „OIL“,
společně se svícením
kontrolky „Service“
a doprovázené
zvukovým signálem a hlášením na
displeji signalizuje nedostatek oleje,
který může vést k poškození motoru.
Jestliže je nedostatek oleje potvrzen
kontrolou pomocí ruční měrky, je nutno
olej doplnit.
Porucha funkce
měrky oleje
Blikání nápisu „OIL--“
signalizuje poruchu
měřiče hladiny
motorového oleje. Obraťte se na servis
sítě PEUGEOT nebo na jiný odborný
servis.
Výsledek kontroly hladiny je
platný, jen když je vozidlo ve
vodorovné poloze a motor
zastavený déle než 30 minut.Ruční měrka
A = maximum, nikdy
nepřelijte nad tuto značku,
protože nadbytek oleje může
způsobit poškození motoru.
V případě přelití se urychleně
obraťte na servis sítě
PEUGEOT nebo na jiný
odborný servis.
B = minimum, dolijte olej
plnicím hrdlem s uzávěrem;
použitý typ oleje musí být
uzpůsobený motoru vozidla.
Rozsviťte světla
a stisknutím ovladače
upravte intenzitu osvětlení
místa řidiče. Při nastavení
minimální nebo maximální
hodnoty uvolněte ovladač
a znovu ho stiskněte pro zvýšení či
snížení intenzity.
Po nastavení žádané intenzity uvol
něte
ovladač. Při zapnutém zapalování
stiskněte tlačítko a
držte
ho stisknuté až do
zobrazení nul.
Reostat osvětlení
Page 47 of 260
45
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016

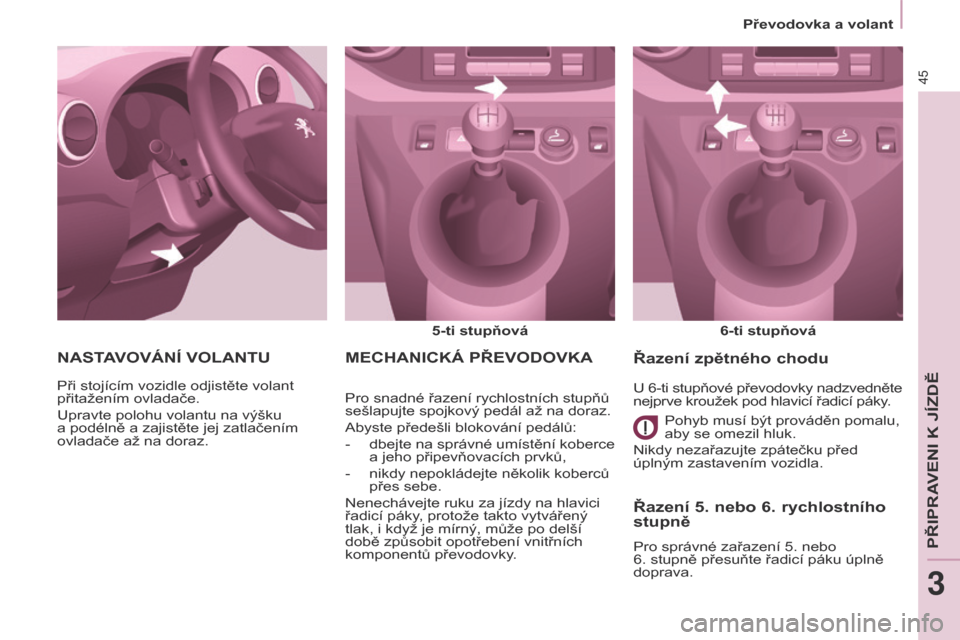

MECHANICKÁ PŘEVODOVKA
5-ti stupňová6-ti stupňová
Pro snadné řazení rychlostních stupňů
sešlapujte spojkový pedál až na doraz.
Abyste předešli blokování pedálů:
-
dbejte
na správné umístění koberce
a jeho připevňovacích prvků,
-
nikdy nepokládejte několik koberců
přes sebe.
Nenechávejte ruku za jízdy na hlavici
řadicí páky
, protože takto vytvářený
tlak, i když je mírný, může po delší
době způsobit opotřebení vnitřních
komponentů převodovky.
Řazení 5. nebo 6. rychlostního
stupně
Pro správné zařazení 5. nebo
6. stupně přesuňte řadicí páku úplně
doprava. U 6-ti stupňové převodovky nadzvedněte
nejprve kroužek pod hlavicí řadicí páky.
Řazení zpětného chodu
N
ASTAVOVÁNÍ
VOLANTU
Při stojícím vozidle odjistěte volant
přitažením ovladače.
Upravte polohu volantu na výšku
a
podélně a zajistěte jej zatlačením
ovladače až na doraz. Pohyb musí být prováděn pomalu,
aby se omezil hluk.
Nikdy nezařazujte zpátečku před
úplným zastavením vozidla.
PŘIPRAVENI K JÍZDĚ
3
Převodovka a volant
Page 48 of 260
46
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016

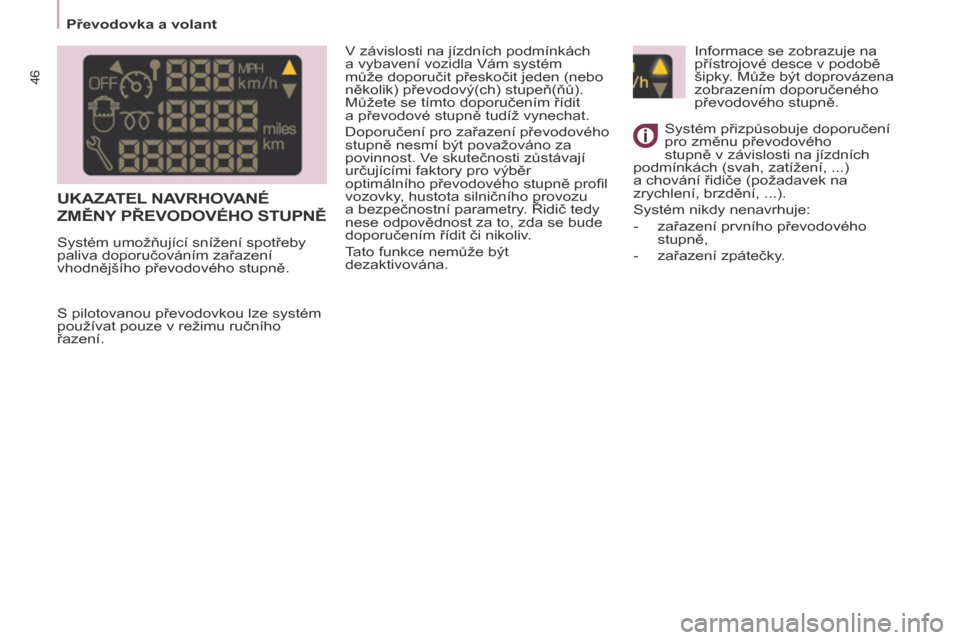

UKAZATEL NAVRHOVANÉ
ZMĚNY
PŘEVODOVÉHO STUPNĚ
V závislosti na jízdních podmínkách
a vybavení vozidla Vám systém
může doporučit přeskočit jeden (nebo
několik) převodový(ch) stupeň(ňů).
Můžete se tímto doporučením řídit
a
převodové stupně tudíž vynechat.
Doporučení pro zařazení převodového
stupně nesmí být považováno za
povinnost. Ve skutečnosti zůstávají
určujícími faktory pro výběr
optimálního převodového stupně profil
vozovky, hustota silničního provozu
a bezpečnostní parametry. Řidič tedy
nese odpovědnost za to, zda se bude
doporučením řídit či nikoliv.
Tato funkce nemůže být
dezaktivována.
S pilotovanou převodovkou lze systém
používat pouze v režimu ručního
řazení. Systém přizpůsobuje doporučení
pro změnu převodového
stupně v
závislosti na jízdních
podmínkách (svah, zatížení, ...)
a chování řidiče (požadavek na
zrychlení, brzdění, ...).
Systém nikdy nenavrhuje:
-
zařazení prvního převodového
stupně,
-
zařazení zpátečky
.
Informace se zobrazuje na
přístrojové desce v podobě
šipky. Může být doprovázena
zobrazením doporučeného
převodového stupně.
Systém umožňující snížení spotřeby
paliva doporučováním zařazení
vhodnějšího převodového stupně.
Převodovka a volant
Page 49 of 260
47
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016
Rozjezd vozidla
- Pro spuštění motoru musí být
předvolič v poloze N.
-
Sešlápněte brzdový pedál.
-
Nastartujte.
-
Při běžícím motoru přesuňte podle
potřeby předvolič do polohy
R, A
nebo M.
-
Uvolněte brzdový pedál a
akcelerujte.
Pokud není předvolič v poloze
N
a/nebo jestliže není brzdový pedál
sešlápnut, motor se nespustí,
zopakujte výše uvedený postup.
Zpětný chod
Zařazení zpětného chodu
Přesuňte předvolič do polohy R.
To lze bezpečně provést pouze
u
stojícího vozidla.
Neutrál Zařazení neutrálu
Přesuňte předvolič do polohy N. Ani
na krátký okamžik nevolte tuto polohu,
pokud je vozidlo v pohybu.

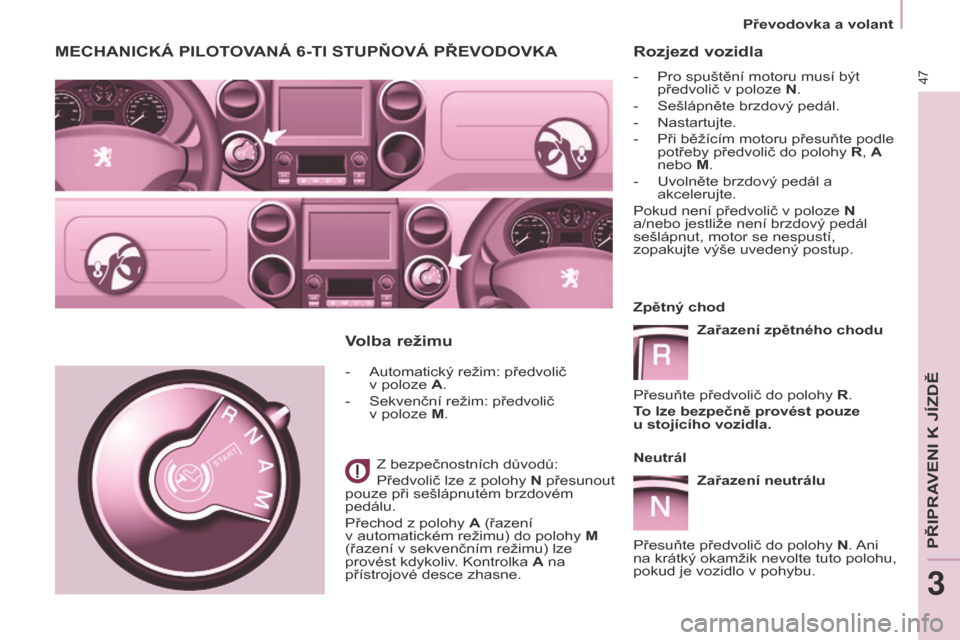

MECHANICKÁ PILOTOVANÁ 6-TI STUPŇOVÁ PŘEVODOVKA
- Automatický režim: předvolič
v poloze A.
-
Sekvenční režim: předvolič
v
poloze M.
Z bezpečnostních důvodů:
Předvolič lze z polohy N přesunout
pouze při sešlápnutém brzdovém
pedálu.
Přechod z polohy A (řazení
v
automatickém režimu) do polohy M
(řazení v sekvenčním režimu) lze
provést kdykoliv. Kontrolka A na
přístrojové desce zhasne.
Volba režimu
PŘIPRAVENI K JÍZDĚ
3
Převodovka a volant
Page 50 of 260
48
Partner-2-VU_cs_Chap03_Pret-a-partir_ed02-2016
Ruční režimZvolení ručního režimu
Přesuňte předvolič do polohy M.
Automatický režim
Zvolení automatického
režimu
Přesuňte předvolič do polohy A.
Převodovka pracuje v automatickém
režimu bez zásahu řidiče.
V tomto režimu je průběžně volen
rychlostní stupeň nejlépe odpovídající
následujícím parametrům:
-
styl řízení,
-
profil cesty
,
-
optimalizace spotřeby
.
Stojící vozidlo s běžícím
motorem
V případě že vozidlo stojí delší dobu
se spuštěným motorem, převodovka
automaticky přeřadí na neutrál N.
Zastavení vozidla
Před zastavením motoru přesuňte
předvolič do polohy N.
V každém případě je důležité, aby
byla zatažena parkovací brzda.
Zkontrolujte, zda svítí kontrolka
parkovací brzdy na přístrojové desce.
Před jakýmkoliv zásahem
v
motorovém prostoru se ujistěte,
že je předvolič v neutrálu N.
Akcelerace
Pro získání optimální akcelerace
(například: pro předjetí jiného vozidla)
Vám stačí překonat zvýšený odpor na
konci zdvihu pedálu akcelerace jeho
úplným sešlápnutím.
Změna rychlostního stupně
V případě vyšších otáček motoru
(velká akcelerace) se vyšší
rychlostní stupeň nezařadí bez
řidičova pokynu páčkou ovládání
mechanické pilotované převodovky. Zatáhněte za páčku „+“
pro zařazení vyššího
rychlostního stupně.
Zatáhněte za páčku
„-“
pro zařazení nižšího
rychlostního stupně.
-
Při stání vozidla nebo při nízké
rychlosti (například: před značkou
stop) převodovka podřazuje
automaticky až na 1. rychlostní
stupeň.
-
Při řazení není třeba úplně
uvolňovat pedál akcelerace.
-
Požadavky na změnu rychlostních
stupňů jsou akceptovány
, pouze
pokud to otáčky motoru umožňují.
-
Z bezpečnostních důvodů může
být, v závislosti na otáčkách
motoru, podřazování rychlostních
stupňů prováděno automaticky
.
Převodovka a volant
