Peugeot Partner 2019 Instrukcja Obsługi (in Polish)

9

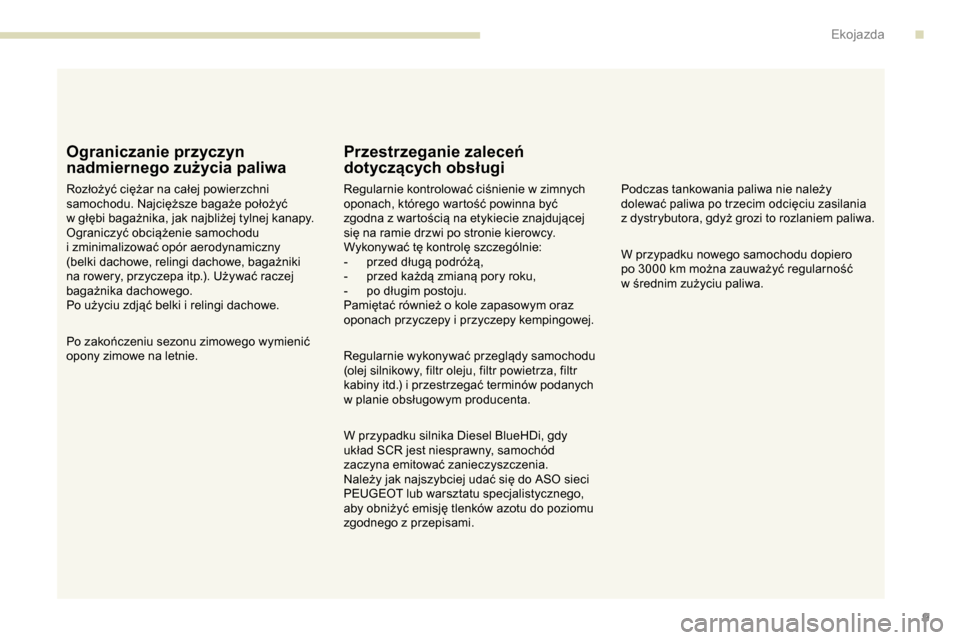

Ograniczanie przyczyn
nadmiernego zużycia paliwa
Rozłożyć ciężar na całej powierzchni
samochodu. Najcięższe bagaże położyć
w głębi bagażnika, jak najbliżej tylnej kanapy.
Ograniczyć obciążenie samochodu
i
zminimalizować opór aerodynamiczny
(belki dachowe, relingi dachowe, bagażniki
na rowery, przyczepa itp.). Używać raczej
bagażnika dachowego.
Po użyciu zdjąć belki i
relingi dachowe.
Po zakończeniu sezonu zimowego wymienić
opony zimowe na letnie.
Przestrzeganie zaleceń
dotyczących obsługi
Regularnie kontrolować ciśnienie w zimnych
o ponach, którego wartość powinna być
zgodna z
wartością na etykiecie znajdującej
się na ramie drzwi po stronie kierowcy.
Wykonywać tę kontrolę szczególnie:
-

p
rzed długą podróżą,
-

p
rzed każdą zmianą pory roku,
-

p
o długim postoju.
Pamiętać również o
kole zapasowym oraz
oponach przyczepy i
przyczepy kempingowej.
Regularnie wykonywać przeglądy samochodu
(olej silnikowy, filtr oleju, filtr powietrza, filtr
kabiny itd.) i
przestrzegać terminów podanych
w
planie obsługowym producenta. Podczas tankowania paliwa nie należy
dolewać paliwa po trzecim odcięciu zasilania
z
dystrybutora, gdyż grozi to rozlaniem paliwa.
W przypadku nowego samochodu dopiero
po 3000
km można zauważyć regularność
w
średnim zużyciu paliwa.
W przypadku silnika Diesel BlueHDi, gdy
układ SCR jest niesprawny, samochód
zaczyna emitować zanieczyszczenia.
Należy jak najszybciej udać się do ASO sieci
PEUGEOT lub warsztatu specjalistycznego,
aby obniżyć emisję tlenków azotu do poziomu
zgodnego z
przepisami.
.
E

10
Włączanie/wyłączanie
F Nacisnąć ten przycisk, aby wyłączyć lub włączyć tryb.
Kontrolka świeci się, gdy układ jest włączony.
Porady dotyczące jazdy ekologicznej
Ta funkcja zapewnia kierowcy porady
i informacje zmierzające do uzyskania
bardziej oszczędnego i
ekologicznego stylu
j a zd y.
Wskazania w zestawie wskaźników
Wskazania na ekranie dotykowym
4 zakładki „ Tr a s a”, „Klimatyzacja ”, „Obsługa ”
oraz „ Jazda ” zawierają porady zmierzające
do zoptymalizowania stylu jazdy.
Informacje dotyczące stylu jazdy mogą być
również wyświetlane w
czasie rzeczywistym.
Zakładka „ Raport” zawiera codzienną ocenę
stylu jazdy oraz wynik ogólny za cały tydzień.
Raport można w
każdej chwili wyzerować,
naciskając „ Zerowanie”. Z PEUGEOT Connect Radio
F
W m
enu „
Aplikacje ”
wybrać „ Porady dot. jazdy
ekologicznej ”.
Z PEUGEOT Connect Nav F
W m
enu „
Aplikacje ” wybrać
„ Aplikacje pojazdu ”,
a następnie „
Porady dot. jazdy
ekologicznej ”.
Wybierając zakładkę „
Porady dot.
jazdy ekologicznej ” na środkowym
ekranie w matrycy zestawu
wskaźników, można w czasie
rzeczywistym ocenić jazdę na
podstawie wskaźnika hamowania
i przyspieszenia.

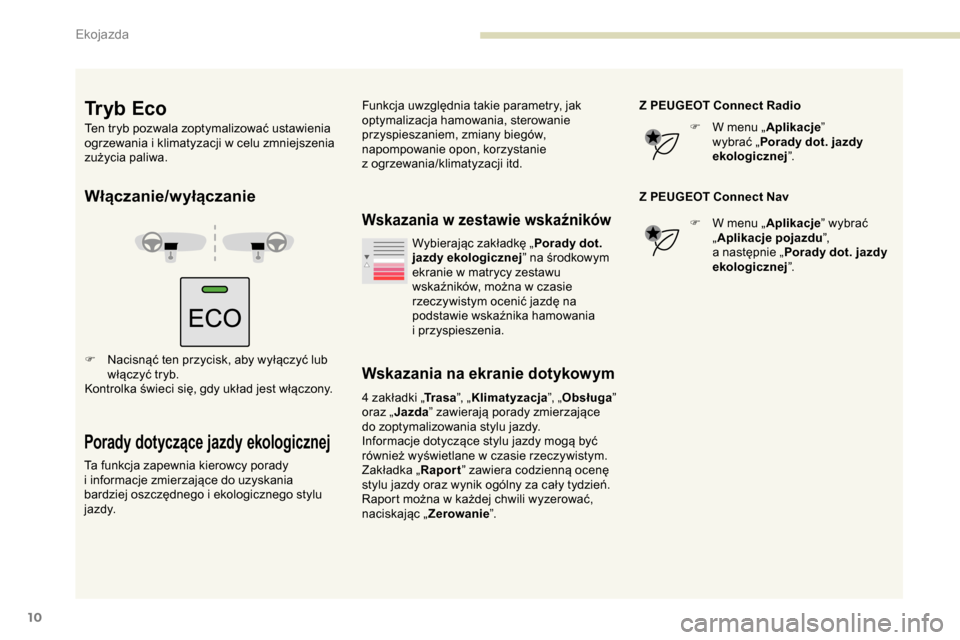

Tr y b E c o
Ten tryb pozwala zoptymalizować ustawienia
ogrzewania i
klimatyzacji w celu zmniejszenia
zużycia paliwa. Funkcja uwzględnia takie parametry, jak
optymalizacja hamowania, sterowanie
przyspieszaniem, zmiany biegów,
napompowanie opon, korzystanie
z
ogrzewania/klimatyzacji itd.
Ekojazda

11

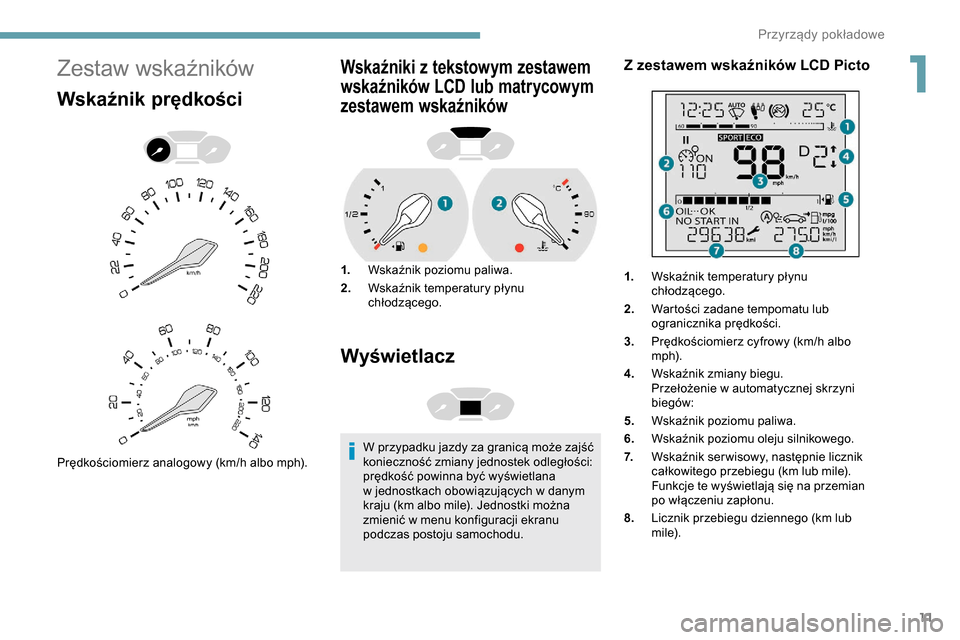

Zestaw wskaźników
Wskaźnik prędkości
Prędkościomierz analogowy (km/h albo mph).
Wskaźniki z tekstowym zestawem
wskaźników LCD lub matrycowym
zestawem wskaźników
1. Wskaźnik poziomu paliwa.
2. Wskaźnik temperatury płynu
chłodzącego.
Wyświetlacz
W przypadku jazdy za granicą może zajść
konieczność zmiany jednostek odległości:
prędkość powinna być wyświetlana
w
jednostkach obowiązujących w danym
kraju (km albo mile). Jednostki można
zmienić w
menu konfiguracji ekranu
podczas postoju samochodu.
Z zestawem wskaźników LCD Picto
1. Wskaźnik temperatury płynu
chłodzącego.
2. Wartości zadane tempomatu lub
ogranicznika prędkości.
3. Prędkościomierz cyfrowy (km/h albo
m p h).
4. Wskaźnik zmiany biegu.
Przełożenie w
automatycznej skrzyni
biegów:
5. Wskaźnik poziomu paliwa.
6. Wskaźnik poziomu oleju silnikowego.
7. Wskaźnik serwisowy, następnie licznik
całkowitego przebiegu (km lub mile).
Funkcje te wyświetlają się na przemian
po włączeniu zapłonu.
8. Licznik przebiegu dziennego (km lub
mile).
1
Przyrządy pokładowe

12

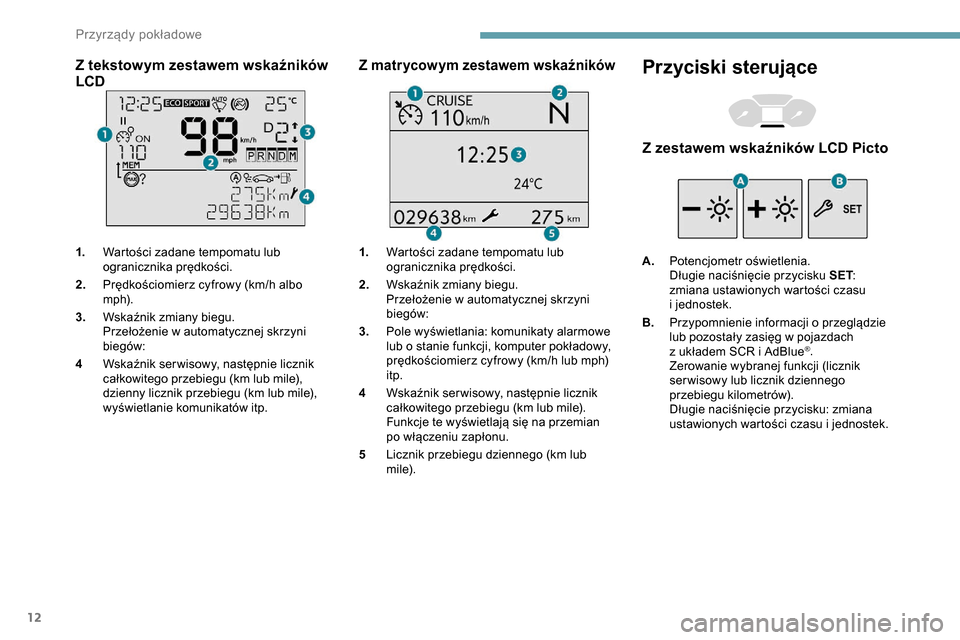

Z tekstowym zestawem wskaźników
LCD
1.Wartości zadane tempomatu lub
ogranicznika prędkości.
2. Prędkościomierz cyfrowy (km/h albo
m p h).
3. Wskaźnik zmiany biegu.
Przełożenie w
automatycznej skrzyni
biegów:
4 Wskaźnik serwisowy, następnie licznik
całkowitego przebiegu (km lub mile),
dzienny licznik przebiegu (km lub mile),
wyświetlanie komunikatów itp.
Z matrycowym zestawem wskaźników
1.Wartości zadane tempomatu lub
ogranicznika prędkości.
2. Wskaźnik zmiany biegu.
Przełożenie w
automatycznej skrzyni
biegów:
3. Pole wyświetlania: komunikaty alarmowe
lub o
stanie funkcji, komputer pokładowy,
prędkościomierz cyfrowy (km/h lub mph)
itp.
4 Wskaźnik serwisowy, następnie licznik
całkowitego przebiegu (km lub mile).
Funkcje te wyświetlają się na przemian
po włączeniu zapłonu.
5 Licznik przebiegu dziennego (km lub
mile).
Przyciski sterujące
Z zestawem wskaźników LCD Picto
A.Potencjometr oświetlenia.
Długie naciśnięcie przycisku SET :
zmiana ustawionych wartości czasu
i
jednostek.
B. Przypomnienie informacji o
przeglądzie
lub pozostały zasięg w
pojazdach
z
układem SCR i AdBlue
®.
Zerowanie wybranej funkcji (licznik
ser wisowy lub licznik dziennego
przebiegu kilometrów).
Długie naciśnięcie przycisku: zmiana
ustawionych wartości czasu i
jednostek.
Przyrządy pokładowe

13
Z tekstowym zestawem wskaźników LCD
Z matrycowym zestawem
wskaźników
A.Przypomnienie informacji o przeglądzie
lub pozostały zasięg w pojazdach
z
układem SCR i AdBlue
®.
W zależności od wersji: powrót do
wyższego poziomu lub anulowanie
bieżącego działania.
B. Potencjometr oświetlenia.
W zależności od wersji: poruszanie się
po menu, po liście, zmiana wartości.
C. Zerowanie dziennego licznika przebiegu
(długie naciśnięcie).
Zerowanie wskaźnika serwisowego.
W zależności od wersji: przejście do
menu konfiguracji i

zatwierdzenie wyboru
(krótkie naciśnięcie).
Obrotomierz
Obrotomierz (x 1000 obr./min).
Kontrolki
Ostrzeżenia powiązane
Świeceniu niektórych kontrolek może
towarzyszyć sygnał dźwiękowy i/lub komunikat
na wyświetlaczu w
zestawie wskaźników lub
na ekranie.
Na podstawie związku sposobu świecenia
kontrolki ze stanem pracy samochodu można
stwierdzić, czy jest to sytuacja normalna, czy
wystąpiła usterka. Więcej informacji zawierają
opisy poszczególnych kontrolek.
Po włączeniu zapłonu
Niektóre czer wone lub pomarańczowe kontrolki
alarmowe zapalają się na kilka sekund po
włączeniu zapłonu. Powinny one zgasnąć po
uruchomieniu silnika.
Stałe świecenie kontrolki
alarmowej
Świecenie czer wonej lub pomarańczowej
kontrolki alarmowej przy włączonym silniku lub
podczas jazdy sygnalizuje usterkę wymagającą
przeprowadzenia dodatkowej diagnostyki na
podstawie odpowiedniego komunikatu oraz
opisu kontrolki w
dokumentach pojazdu.
Gdy kontrolka nie gaśnieOdniesienia (1), (2) oraz (3) w opisie
kontrolki wskazują, czy poza niezwłocznym
podjęciem zalecanych działań trzeba również
skontaktować się z
wykwalifikowanym
specjalistą.
Sygnalizatory wzrokowe wyświetlane w

postaci
symboli, które informują kierowcę o

usterce
(kontrolka alarmowa) lub stanie układu
(kontrolka włączenia lub wyłączenia). Niektóre
kontrolki świecą na dwa sposoby (w

sposób
ciągły lub migają) oraz/lub w

kilku kolorach. (1): Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa i
wyłączyć zapłon.
(2): Skontaktować się z
ASO sieci PEUGEOT
lub warsztatem specjalistycznym.
(3) : Udać się do ASO sieci PEUGEOT lub
warsztatu specjalistycznego.
1
Przyrządy pokładowe

14

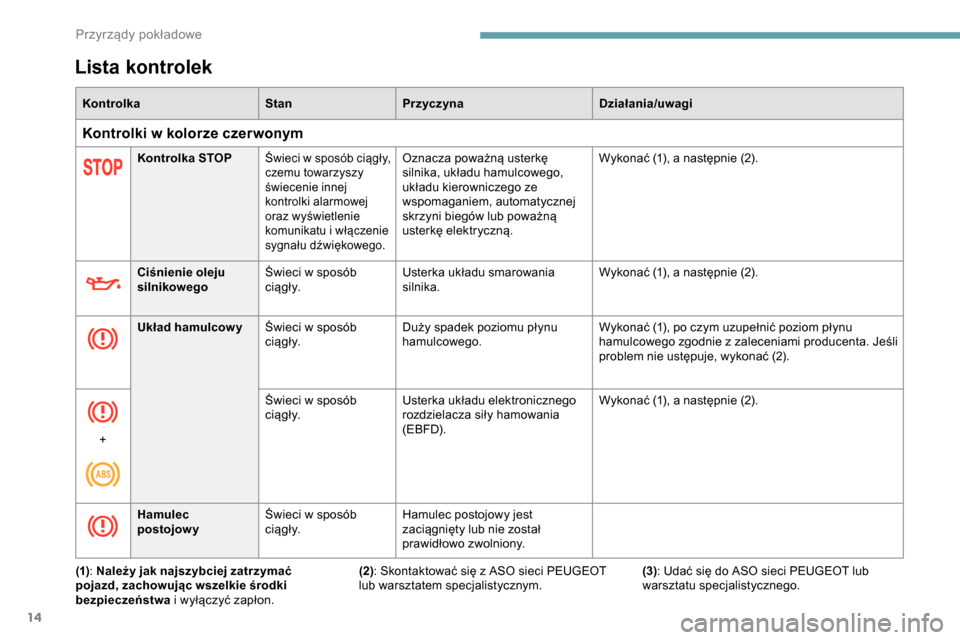

Lista kontrolek
KontrolkaStanPrzyczyna Działania/uwagi
Kontrolki w kolorze czer wonym
Kontrolka STOPŚwieci w sposób ciągły,
c zemu towarzyszy
świecenie innej
kontrolki alarmowej
oraz wyświetlenie
komunikatu i
włączenie
sygnału dźwiękowego.Oznacza poważną usterkę
silnika, układu hamulcowego,
układu kierowniczego ze
wspomaganiem, automatycznej
skrzyni biegów lub poważną
usterkę elektryczną. Wykonać (1), a
następnie (2).
Ciśnienie oleju
silnikowego Świeci w

sposób
c i ą g ł y. Usterka układu smarowania
silnika. Wykonać (1), a
następnie (2).
Układ hamulcowy Świeci w

sposób
c i ą g ł y. Duży spadek poziomu płynu
hamulcowego. Wykonać (1), po czym uzupełnić poziom płynu
hamulcowego zgodnie z
zaleceniami producenta. Jeśli
problem nie ustępuje, wykonać (2).
+ Świeci w

sposób
c i ą g ł y. Usterka układu elektronicznego
rozdzielacza siły hamowania
(EBFD). Wykonać (1), a
następnie (2).
Hamulec
postojowy Świeci w

sposób
c i ą g ł y. Hamulec postojowy jest
zaciągnięty lub nie został
prawidłowo zwolniony.
(1) : Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa i

wyłączyć zapłon. (2): Skontaktować się z
ASO sieci PEUGEOT
lub warsztatem specjalistycznym. (3)
: Udać się do ASO sieci PEUGEOT lub
warsztatu specjalistycznego.
Przyrządy pokładowe

15

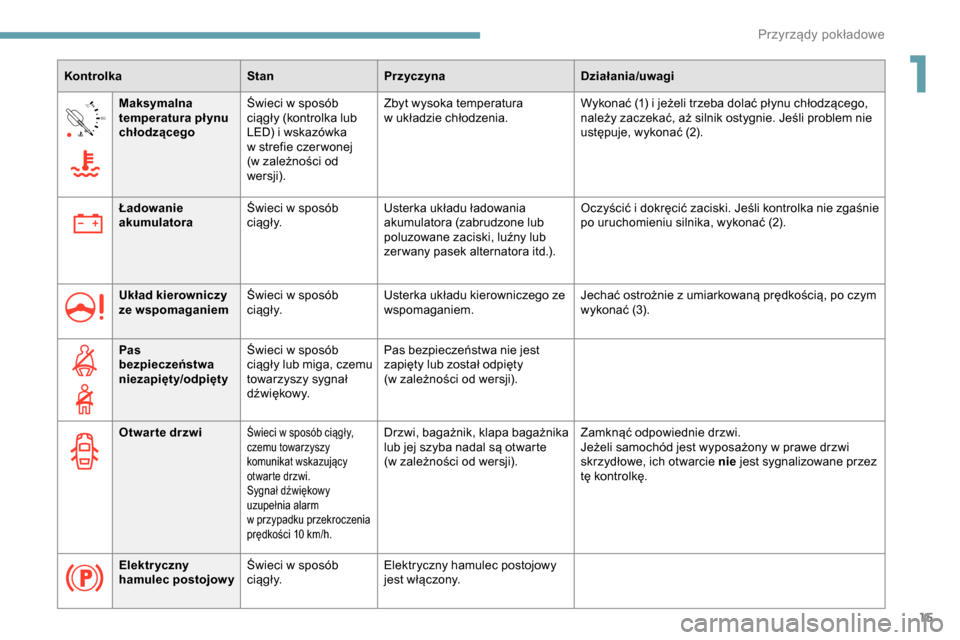

90°CMaksymalna
temperatura pł ynu
chłodzącego Świeci w
sposób
ciągły (kontrolka lub
LED) i
wskazówka
w
strefie czer wonej
(w
zależności od
wersji). Zbyt wysoka temperatura
w
układzie chłodzenia.Wykonać (1) i
jeżeli trzeba dolać płynu chłodzącego,
należy zaczekać, aż silnik ostygnie. Jeśli problem nie
ustępuje, wykonać (2).
Ładowanie
akumulatora Świeci w
sposób
c i ą g ł y. Usterka układu ładowania
akumulatora (zabrudzone lub
poluzowane zaciski, luźny lub
zer wany pasek alternatora itd.). Oczyścić i
dokręcić zaciski. Jeśli kontrolka nie zgaśnie
po uruchomieniu silnika, wykonać (2).
Układ kierowniczy
ze wspomaganiem Świeci w
sposób
c i ą g ł y. Usterka układu kierowniczego ze
wspomaganiem. Jechać ostrożnie z
umiarkowaną prędkością, po czym
wykonać (3).
Pas
bezpieczeństwa
niezapięty/odpięty Świeci w
sposób
ciągły lub miga, czemu
towarzyszy sygnał
d ź w i ę kow y. Pas bezpieczeństwa nie jest
zapięty lub został odpięty
(w
zależności od wersji).
Otwar te drzwi
Świeci w sposób ciągły,
c zemu towarzyszy
komunikat wskazujący
otwarte drzwi.
Sygnał dźwiękowy
uzupełnia alarm
w
przypadku przekroczenia
prędkości 10
km/h.Drzwi, bagażnik, klapa bagażnika
lub jej szyba nadal są otwarte
(w zależności od wersji). Zamknąć odpowiednie drzwi.
Jeżeli samochód jest wyposażony w
prawe drzwi
skrzydłowe, ich otwarcie nie jest sygnalizowane przez
tę kontrolkę.
Kontrolka
StanPrzyczyna Działania/uwagi
Elektryczny
hamulec postojowy Świeci w

sposób
c i ą g ł y. Elektryczny hamulec postojowy
jest włączony.
1
Przyrządy pokładowe

16
KontrolkaStanPrzyczyna Działania/uwagi
Kontrolki w kolorze pomarańczowym
Funkcje
automatyczne
(z elektr ycznym
hamulcem
postojowym)Świeci w
sposób
c i ą g ł y. Wyłączenie funkcji
„automatycznego włączania”
(po wyłączeniu silnika)
i
„automatycznego zwalniania
hamulca”. Ponowne włączenie funkcji.
+ Automatyczne
włączanie (z
elektrycznym
hamulcem
postojowym)
Świeci w sposób ciągły,
c zemu towarzyszy
wyświetlanie
komunikatu „Usterka
hamulca postojowego”.Automatyczne włączanie nie
działa. Hamulec postojowy
można włączyć jedynie ręcznie. Użyć dźwigni elektrycznego hamulca postojowego.
Jeśli automatyczne zwalnianie również nie działa,
należy zwolnić hamulec ręcznie.
+
+
+ Usterka (z
elektrycznym
hamulcem
postojowym)
Świeci w

sposób
ciągły, czemu
towarzyszy
wyświetlanie
komunikatu
„Usterka hamulca
postojowego”. Hamulec postojowy nie działa
skutecznie i
nie może zapewnić
bezpieczeństwa pojazdu we
wszystkich sytuacjach. Zabezpieczyć samochód:
F

Z
aparkować na równej nawierzchni.
F

W p
rzypadku manualnej skrzyni biegów włączyć
bieg.
F

W p
rzypadku automatycznej skrzyni biegów
wybrać tryb P i
włożyć pod jedno z kół kliny
dostarczone z
samochodem.
Następnie wykonać (2).
+
+ Usterka (wersja
z

elektr ycznym
hamulcem
postojowym) Miga po uruchomieniu
silnika.
Hamulec postojowy nie został do
końca zwolniony. Wykonać (1) i
spróbować całkowicie zwolnić hamulec
postojowy za pomocą dźwigni, naciskając pedał
hamulca.
Jeżeli problem utrzymuje się, należy wykonać (2).
Przyrządy pokładowe

17
/2
1 1
Kontrolka
Stan PrzyczynaDziałania/uwagi
Minimalny poziom
paliwa Świeci w
sposób ciągły (kontrolka
lub LED) i
wskazówka w strefie
czer wonej (w
zależności od
wersji), czemu towarzyszy sygnał
dźwiękowy i
komunikat.
Sygnał dźwiękowy oraz komunikat
są powtarzane coraz częściej
w
miarę obniżania się poziomu
paliwa do zera. Gdy kontrolka zapali się po raz
pier wszy, w
zbiorniku paliwa
znajduje się poniżej 6
litrów paliwa.Należy jak najszybciej zatankować
paliwo, aby uniknąć awarii.
Nigdy nie dopuszczać do
całkowitego opróżnienia zbiornika
paliwa podczas jazdy
, gdyż może
to spowodować uszkodzenie układu
oczyszczania spalin i
wtryskowego.
Obecność wody
w
filtrze oleju
napędowego Świeci w
sposób ciągły (z zestawem
wskaźników LCD Picto). W filtrze oleju napędowego znajduje
się woda.Ryzyko uszkodzenia układu wtrysku:
bezzwłocznie wykonać (2).
Układ
diagnostyczny
silnika Miga.
Usterka układu sterowania pracą
silnika.Ryzyko uszkodzenia katalizatora.
Koniecznie
wykonać (2).
Świeci w
sposób ciągły.Usterka układu oczyszczania spalin. Kontrolka powinna zgasnąć po
uruchomieniu silnika.
Szybko wykonać (3).
+ Świeci w
sposób ciągły.Wykryto drobną usterkę silnika. Wykonać (3).
+ Świeci w
sposób ciągły.Wykryto poważną usterkę silnika. Wykonać (1), a
następnie (2).
1
Przyrządy pokładowe

18
Świece żarowe
w silniku Diesla Świeci w
sposób
c i ą g ł y.
Czas świecenia
zależy od warunków
klimatycznych. Zapłon jest włączony.
Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Jeżeli silnik się nie uruchamia, włączyć ponownie
zapłon i
zaczekać na zgaśnięcie kontrolki, a potem
uruchomić silnik.
Kontrolka
StanPrzyczyna Działania/uwagi
Niskie ciśnienie
w
o
ponach
Świeci w sposób ciągły
z towarzyszącym
sygnałem dźwiękowym
i
k

omunikatem.Zbyt niskie ciśnienie w co
najm niej jednej oponie. Jak najszybciej sprawdzić ciśnienie w
oponach.
Po skorygowaniu ciśnienia wykonać inicjalizację
układu.
+
Kontrolka niskiego
ciśnienia w oponach
miga, a
następnie świeci
w
sposób ciągły wraz
z
kontrolką ser wisową.Usterka układu: ciśnienie
w oponach nie jest już
monitorowane. Jak najszybciej sprawdzić ciśnienie w
oponach
i wykonać (3).
Układ
zapobiegający
blokowaniu się kół
(ABS) Świeci w

sposób
c i ą g ł y. Usterka układu zapobiegającego
blokowaniu się kół. Standardowe działanie układu hamulcowego zostaje
zachowane.
Jechać ostrożnie z
umiarkowaną prędkością, po czym
wykonać (3).
Distance Aler t /
Active Safety Brake Świeci w

sposób
ciągły wraz
z

wyświetlonym
komunikatem. Układ został wyłączony
z
poziomu menu konfiguracji
pojazdu.
Miga. Układ działa. Układ hamuje krótkimi impulsami, aby zmniejszyć
prędkość zderzenia czołowego z
poprzedzającym
pojazdem.
Świeci w

sposób
ciągły, czemu
towarzyszy komunikat
i

sygnał dźwiękowy. Układ jest uszkodzony.
Wykonać (3).
Przyrządy pokładowe
