Peugeot Partner 2019 Instrukcja Obsługi (in Polish)

39

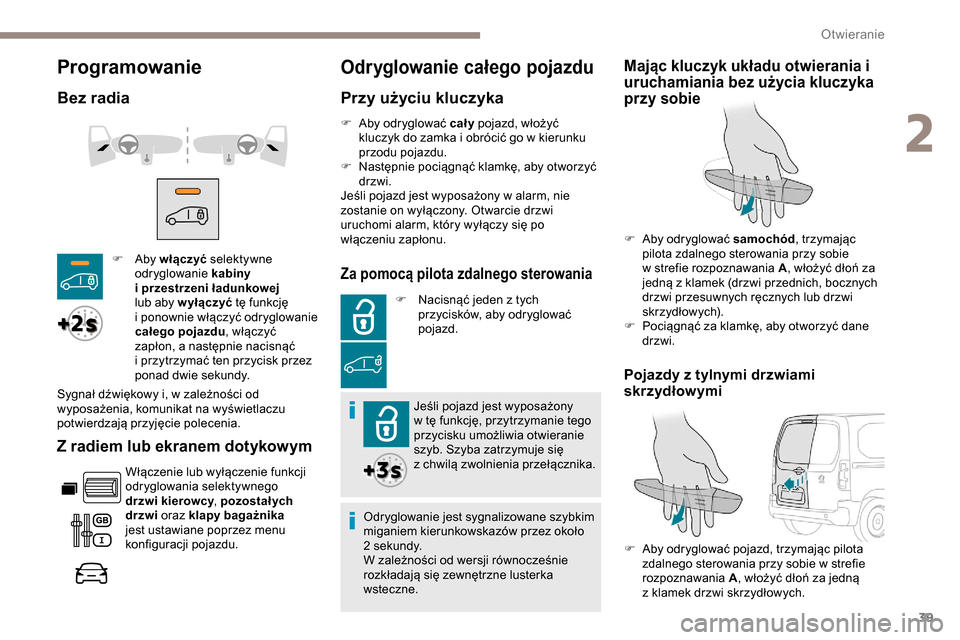

Programowanie
Bez radia
Z radiem lub ekranem dotykowym
Włączenie lub wyłączenie funkcji
odryglowania selektywnego
drzwi kierowcy, pozostał ych
drzwi oraz klapy bagażnika
jest ustawiane poprzez menu
konfiguracji pojazdu.
Odryglowanie całego pojazdu
Przy użyciu kluczyka
F Aby włączyć selektywne
odryglowanie kabiny
i
przestrzeni ładunkowej
lub aby w yłączyć tę funkcję
i
ponownie włączyć odryglowanie
całego pojazdu , włączyć
zapłon, a
następnie nacisnąć
i
przytrzymać ten przycisk przez
ponad dwie sekundy.
Sygnał dźwiękowy i, w
zależności od
wyposażenia, komunikat na wyświetlaczu
potwierdzają przyjęcie polecenia. F

A
by odryglować cały
pojazd, włożyć
kluczyk do zamka i obrócić go w kierunku
przodu pojazdu.
F
N
astępnie pociągnąć klamkę, aby otworzyć
drzwi.
Jeśli pojazd jest wyposażony w alarm, nie
zostanie on wyłączony. Otwarcie drzwi
uruchomi alarm, który wyłączy się po
włączeniu zapłonu.Za pomocą pilota zdalnego sterowania
F Nacisnąć jeden z tych
przycisków, aby odryglować
pojazd.
Jeśli pojazd jest wyposażony
w
tę funkcję, przytrzymanie tego
przycisku umożliwia otwieranie
szyb. Szyba zatrzymuje się
z
c

hwilą zwolnienia przełącznika.
Odryglowanie jest sygnalizowane szybkim
miganiem kierunkowskazów przez około
2

sekundy.
W zależności od wersji równocześnie
rozkładają się zewnętrzne lusterka
wsteczne.
Mając kluczyk układu otwierania i
uruchamiania bez użycia kluczyka
przy sobie
F Aby odryglować samochód , trzymając
pilota zdalnego sterowania przy sobie
w
strefie rozpoznawania A , włożyć dłoń za
jedną z
klamek (drzwi przednich, bocznych
drzwi przesuwnych ręcznych lub drzwi
skrzydłowych).
F

P
ociągnąć za klamkę, aby otworzyć dane
drzwi.
F

A
by odryglować pojazd, trzymając pilota
zdalnego sterowania przy sobie w
strefie
rozpoznawania A, włożyć dłoń za jedną
z
klamek drzwi skrzydłowych.
Pojazdy z tylnymi drzwiami
s krzydłow ymi
2
Otwieranie

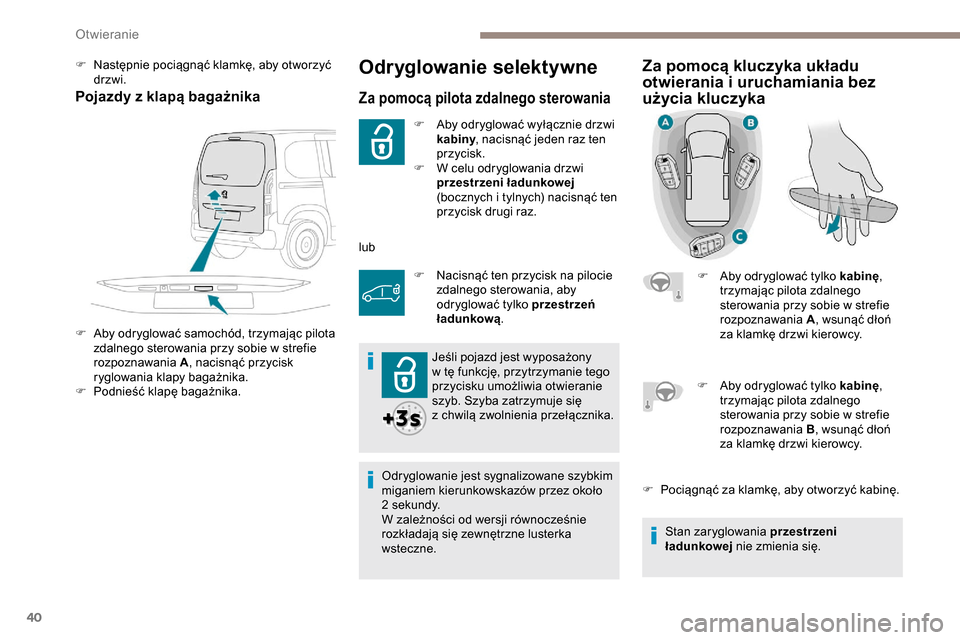

40
Odryglowanie selektywne
Za pomocą pilota zdalnego sterowania
F Aby odryglować wyłącznie drzwi kabiny , nacisnąć jeden raz ten
przycisk.
F

W c
elu odryglowania drzwi
przestrzeni ładunkowej
(bocznych i
tylnych) nacisnąć ten
przycisk drugi raz.
lub F

N
acisnąć ten przycisk na pilocie
zdalnego sterowania, aby
odryglować tylko przestrzeń
ładunkową .
Jeśli pojazd jest wyposażony
w
tę funkcję, przytrzymanie tego
przycisku umożliwia otwieranie
szyb. Szyba zatrzymuje się
z
c

hwilą zwolnienia przełącznika.
Odryglowanie jest sygnalizowane szybkim
miganiem kierunkowskazów przez około
2

sekundy.
W zależności od wersji równocześnie
rozkładają się zewnętrzne lusterka
wsteczne.
Za pomocą kluczyka układu
otwierania i uruchamiania bez
użycia kluczyka
F Aby odryglować tylko kabinę ,
trzymając pilota zdalnego
sterowania przy sobie w
strefie
rozpoznawania A, wsunąć dłoń
za klamkę drzwi kierowcy.
Pojazdy z klapą bagażnika
F Aby odryglować samochód, trzymając pilota zdalnego sterowania przy sobie w strefie
rozpoznawania A, nacisnąć przycisk
ryglowania klapy bagażnika.
F

P
odnieść klapę bagażnika.
F

N
astępnie pociągnąć klamkę, aby otworzyć
drzwi.
F
A
by odryglować tylko kabinę,
trzymając pilota zdalnego
sterowania przy sobie w
strefie
rozpoznawania B, wsunąć dłoń
za klamkę drzwi kierowcy.
F

P
ociągnąć za klamkę, aby otworzyć kabinę.
Stan zaryglowania przestrzeni
ładunkowej nie zmienia się.
Otwieranie

41

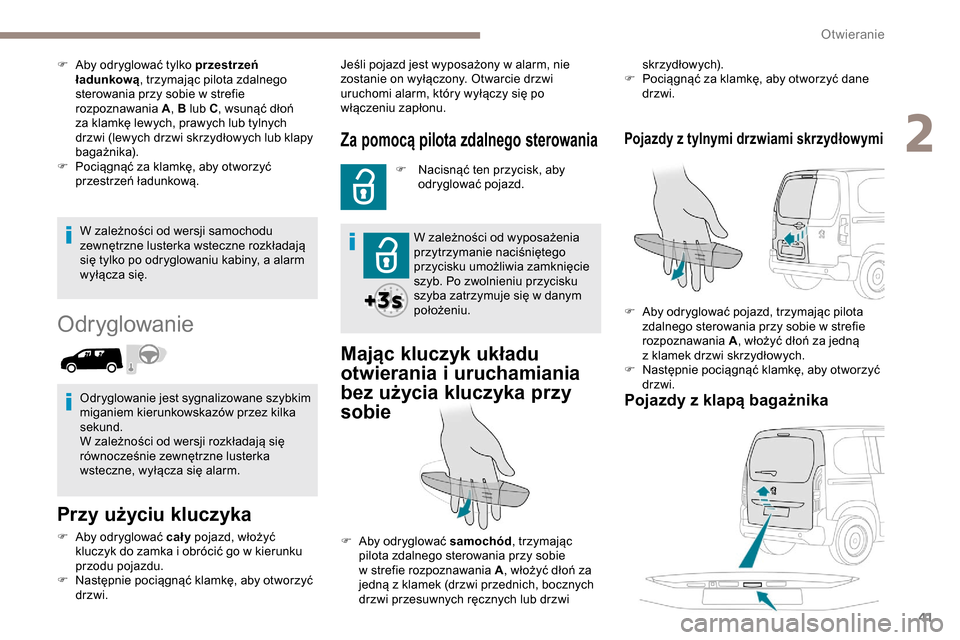

W zależności od wersji samochodu
zewnętrzne lusterka wsteczne rozkładają
się tylko po odryglowaniu kabiny, a alarm
wyłącza się.
Odryglowanie
Przy użyciu kluczyka
F Aby odryglować cały pojazd, włożyć
kluczyk do zamka i obrócić go w kierunku
przodu pojazdu.
F

N
astępnie pociągnąć klamkę, aby otworzyć
drzwi.
Za pomocą pilota zdalnego sterowania
F Nacisnąć ten przycisk, aby odryglować pojazd.
W zależności od wyposażenia
przytrzymanie naciśniętego
przycisku umożliwia zamknięcie
szyb. Po zwolnieniu przycisku
szyba zatrzymuje się w
danym
położeniu.
Mając kluczyk układu
otwierania i uruchamiania
bez użycia kluczyka przy
sobie
skrzydłowych).
F
P ociągnąć za klamkę, aby otworzyć dane
drzwi.
Pojazdy z klapą bagażnika
Pojazdy z tylnymi drzwiami skrzydłowymi
F Aby odryglować pojazd, trzymając pilota zdalnego sterowania przy sobie w strefie
rozpoznawania A, włożyć dłoń za jedną
z
klamek drzwi skrzydłowych.
F

N
astępnie pociągnąć klamkę, aby otworzyć
drzwi.
F

A

by odryglować tylko przestrzeń
ładunkową , trzymając pilota zdalnego
sterowania przy sobie w

strefie
rozpoznawania A, B lub C , wsunąć dłoń
za klamkę lewych, prawych lub tylnych
drzwi (lewych drzwi skrzydłowych lub klapy
bagażnika).
F

P

ociągnąć za klamkę, aby otworzyć
przestrzeń ładunkową.
Odryglowanie jest sygnalizowane szybkim
miganiem kierunkowskazów przez kilka
sekund.
W zależności od wersji rozkładają się
równocześnie zewnętrzne lusterka
wsteczne, wyłącza się alarm. Jeśli pojazd jest wyposażony w

alarm, nie
zostanie on wyłączony. Otwarcie drzwi
uruchomi alarm, który wyłączy się po
włączeniu zapłonu.
F

A

by odryglować samochód , trzymając
pilota zdalnego sterowania przy sobie
w

strefie rozpoznawania A , włożyć dłoń za
jedną z

klamek (drzwi przednich, bocznych
drzwi przesuwnych ręcznych lub drzwi
2
Otwieranie

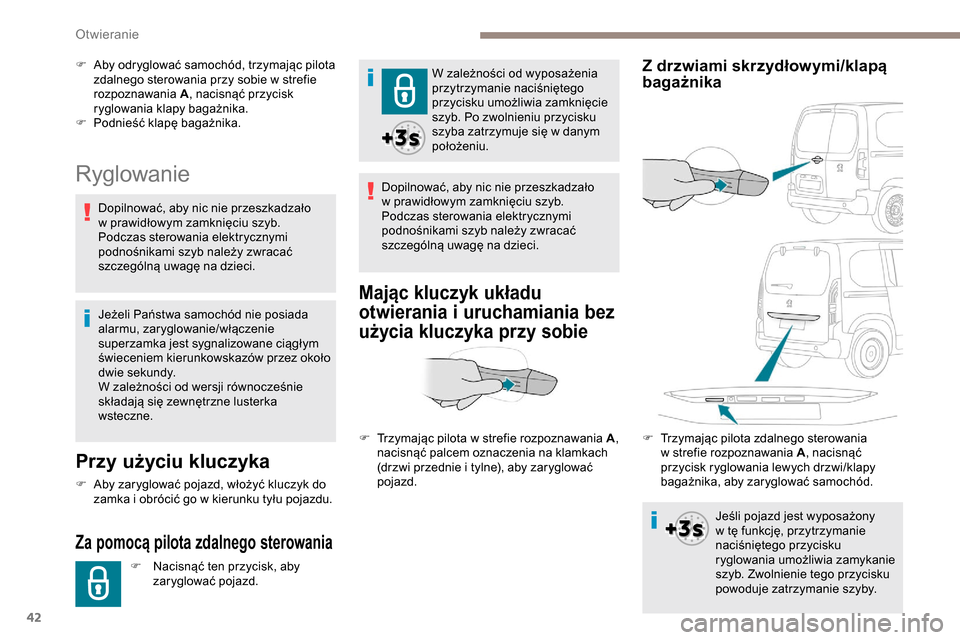

42
Ryglowanie
Przy użyciu kluczyka
F Aby zaryglować pojazd, włożyć kluczyk do zamka i obrócić go w kierunku tyłu pojazdu.
Za pomocą pilota zdalnego sterowania
F Nacisnąć ten przycisk, aby zaryglować pojazd. W zależności od wyposażenia
przytrzymanie naciśniętego
przycisku umożliwia zamknięcie
szyb. Po zwolnieniu przycisku
szyba zatrzymuje się w
danym
położeniu.
Dopilnować, aby nic nie przeszkadzało
w prawidłowym zamknięciu szyb.
Podczas sterowania elektrycznymi
podnośnikami szyb należy zwracać
szczególną uwagę na dzieci.
Jeżeli Państwa samochód nie posiada
alarmu, zaryglowanie/włączenie
superzamka jest sygnalizowane ciągłym
świeceniem kierunkowskazów przez około
dwie sekundy.
W zależności od wersji równocześnie
składają się zewnętrzne lusterka
wsteczne.
Mając kluczyk układu
otwierania i uruchamiania bez
użycia kluczyka przy sobie
F Aby odryglować samochód, trzymając pilota zdalnego sterowania przy sobie w strefie
rozpoznawania A, nacisnąć przycisk
ryglowania klapy bagażnika.
F

P
odnieść klapę bagażnika.
F

T
rzymając pilota w strefie rozpoznawania A,
nacisnąć palcem oznaczenia na klamkach
(drzwi przednie i
tylne), aby zaryglować
pojazd.Z drzwiami skrzydłowymi/klapą
bagażnika
Dopilnować, aby nic nie przeszkadzało
w prawidłowym zamknięciu szyb.
Podczas sterowania elektrycznymi
podnośnikami szyb należy zwracać
szczególną uwagę na dzieci.
F

T
rzymając pilota zdalnego sterowania
w
strefie rozpoznawania A, nacisnąć
przycisk ryglowania lewych drzwi/klapy
bagażnika, aby zaryglować samochód.
Jeśli pojazd jest wyposażony
w
tę funkcję, przytrzymanie
naciśniętego przycisku
ryglowania umożliwia zamykanie
szyb. Zwolnienie tego przycisku
powoduje zatrzymanie szyby.
Otwieranie

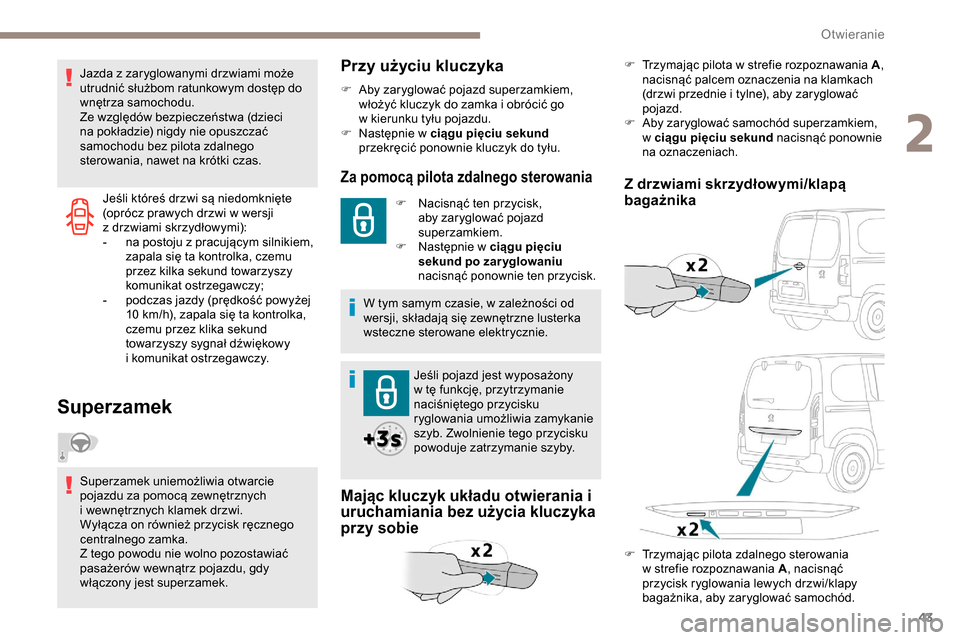

43
Jeśli któreś drzwi są niedomknięte
(oprócz prawych drzwi w wersji
z
drzwiami skrzydłowymi):
-

n
a postoju z pracującym silnikiem,
zapala się ta kontrolka, czemu
przez kilka sekund towarzyszy
komunikat ostrzegawczy;
-

p
odczas jazdy (prędkość powyżej
10
km/h), zapala się ta kontrolka,
czemu przez klika sekund
towarzyszy sygnał dźwiękowy
i
komunikat ostrzegawczy.
Superzamek
Przy użyciu kluczyka
F Aby zaryglować pojazd superzamkiem, włożyć kluczyk do zamka i obrócić go
w
kierunku tyłu pojazdu.
F

N
astępnie w ciągu pięciu sekund
przekręcić ponownie kluczyk do tyłu.
Superzamek uniemożliwia otwarcie
pojazdu za pomocą zewnętrznych
i

wewnętrznych klamek drzwi.
Wyłącza on również przycisk ręcznego
centralnego zamka.
Z tego powodu nie wolno pozostawiać
pasażerów wewnątrz pojazdu, gdy
włączony jest superzamek.
Za pomocą pilota zdalnego sterowania
F Nacisnąć ten przycisk, aby zaryglować pojazd
superzamkiem.
F

N
astępnie w ciągu pięciu
sekund po zar yglowaniu
nacisnąć ponownie ten przycisk.
W tym samym czasie, w
zależności od
wersji, składają się zewnętrzne lusterka
wsteczne sterowane elektrycznie.
Mając kluczyk układu otwierania i
uruchamiania bez użycia kluczyka
przy sobie
Z drzwiami skrzydłowymi/klapą
bagażnika
F Trzymając pilota w strefie rozpoznawania A ,
nacisnąć palcem oznaczenia na klamkach
(drzwi przednie i
tylne), aby zaryglować
pojazd.
F

A
by zaryglować samochód superzamkiem,
w
ciągu pięciu sekund nacisnąć ponownie
na oznaczeniach.
Jeśli pojazd jest wyposażony
w

tę funkcję, przytrzymanie
naciśniętego przycisku
ryglowania umożliwia zamykanie
szyb. Zwolnienie tego przycisku
powoduje zatrzymanie szyby.
Jazda z

zaryglowanymi drzwiami może
utrudnić służbom ratunkowym dostęp do
wnętrza samochodu.
Ze względów bezpieczeństwa (dzieci
na pokładzie) nigdy nie opuszczać
samochodu bez pilota zdalnego
sterowania, nawet na krótki czas.
F

T
rzymając pilota zdalnego sterowania
w
strefie rozpoznawania A , nacisnąć
przycisk ryglowania lewych drzwi/klapy
bagażnika, aby zaryglować samochód.
2
Otwieranie

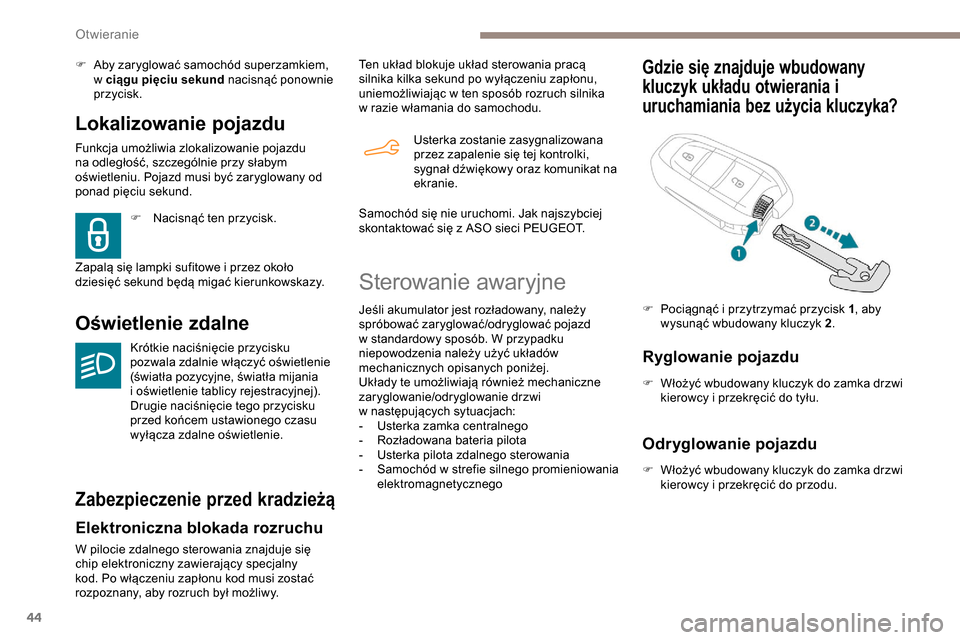

44
Lokalizowanie pojazdu
Funkcja umożliwia zlokalizowanie pojazdu
na odległość, szczególnie przy słabym
oświetleniu. Pojazd musi być zaryglowany od
ponad pięciu sekund.
Oświetlenie zdalne
Krótkie naciśnięcie przycisku
pozwala zdalnie włączyć oświetlenie
(światła pozycyjne, światła mijania
i oświetlenie tablicy rejestracyjnej).
Drugie naciśnięcie tego przycisku
przed końcem ustawionego czasu
wyłącza zdalne oświetlenie. F
N
acisnąć ten przycisk.
Zapalą się lampki sufitowe i przez około
dziesięć sekund będą migać kierunkowskazy.
Zabezpieczenie przed kradzieżą
Elektroniczna blokada rozruchu
W pilocie zdalnego sterowania znajduje się
chip elektroniczny zawierający specjalny
kod. Po włączeniu zapłonu kod musi zostać
rozpoznany, aby rozruch był możliwy. F
A
by zaryglować samochód superzamkiem,
w ciągu pięciu sekund
nacisnąć ponownie
przycisk.
Usterka zostanie zasygnalizowana
przez zapalenie się tej kontrolki,
sygnał dźwiękowy oraz komunikat na
ekranie.
Samochód się nie uruchomi. Jak najszybciej
skontaktować się z ASO sieci PEUGEOT.
Ten układ blokuje układ sterowania pracą
silnika kilka sekund po wyłączeniu zapłonu,
uniemożliwiając w ten sposób rozruch silnika
w razie włamania do samochodu.
Sterowanie awaryjne
Jeśli akumulator jest rozładowany, należy
spróbować zaryglować/odryglować pojazd
w
standardowy sposób. W przypadku
niepowodzenia należy użyć układów
mechanicznych opisanych poniżej.
Układy te umożliwiają również mechaniczne
zaryglowanie/odryglowanie drzwi
w
następujących sytuacjach:
-

U
sterka zamka centralnego
-

R
ozładowana bateria pilota
-

U
sterka pilota zdalnego sterowania
-

S
amochód w strefie silnego promieniowania
elektromagnetycznego
Gdzie się znajduje wbudowany
kluczyk układu otwierania i
uruchamiania bez użycia kluczyka?
Ryglowanie pojazdu
F Włożyć wbudowany kluczyk do zamka drzwi kierowcy i przekręcić do tyłu.
F

P
ociągnąć i przytrzymać przycisk 1
, aby
wysunąć wbudowany kluczyk 2 .
Odryglowanie pojazdu
F Włożyć wbudowany kluczyk do zamka drzwi
kierowcy i przekręcić do przodu.
O

45

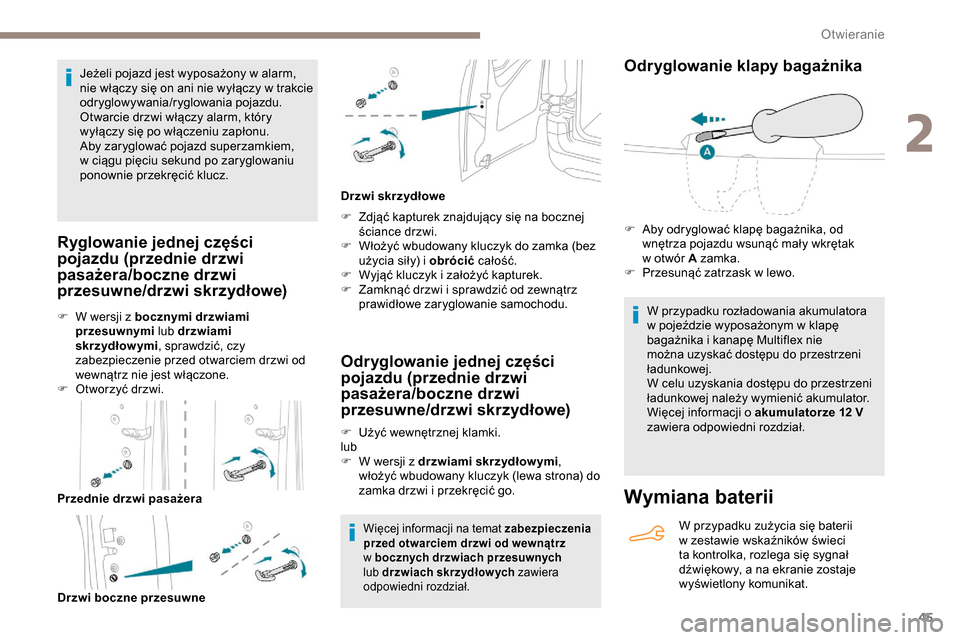

Jeżeli pojazd jest wyposażony w alarm,
n ie włączy się on ani nie wyłączy w trakcie
odryglowywania/ryglowania pojazdu.
Otwarcie drzwi włączy alarm, który
wyłączy się po włączeniu zapłonu.
Aby zaryglować pojazd superzamkiem,
w
ciągu pięciu sekund po zaryglowaniu
ponownie przekręcić klucz.
Ryglowanie jednej części
pojazdu (przednie drzwi
pasażera/boczne drzwi
przesuwne/drzwi skrzydłowe)
Wymiana baterii
W przypadku zużycia się baterii
w zestawie wskaźników świeci
ta kontrolka, rozlega się sygnał
dźwiękowy, a
na ekranie zostaje
wyświetlony komunikat.
F

W w

ersji z

bocznymi drzwiami
przesuwnymi lub drzwiami
skrzydłowymi , sprawdzić, czy
zabezpieczenie przed otwarciem drzwi od
wewnątrz nie jest włączone.
F

O

tworzyć drzwi.
Przednie drzwi pasażera Drzwi boczne przesuwne F

Z

djąć kapturek znajdujący się na bocznej
ściance drzwi.
F

W

łożyć wbudowany kluczyk do zamka (bez
użycia siły) i

obrócić
całość.
F

W

yjąć kluczyk i

założyć kapturek.
F

Z

amknąć drzwi i

sprawdzić od zewnątrz
prawidłowe zaryglowanie samochodu.
Drzwi skrzydłowe
Odryglowanie jednej części
pojazdu (przednie drzwi
pasażera/boczne drzwi
przesuwne/drzwi skrzydłowe)
F Użyć wewnętrznej klamki.
lub
F

W w
ersji z drzwiami skrzydłow ymi ,
włożyć wbudowany kluczyk (lewa strona) do
zamka drzwi i
przekręcić go.
Więcej informacji na temat zabezpieczenia
przed otwarciem drzwi od wewnątrz
w bocznych drzwiach przesuwnych
lub drzwiach skrzydłow ych zawiera
odpowiedni rozdział.
Odryglowanie klapy bagażnika
W przypadku rozładowania akumulatora
w pojeździe wyposażonym w klapę
bagażnika i
kanapę Multiflex nie
można uzyskać dostępu do przestrzeni
ładunkowej.
W celu uzyskania dostępu do przestrzeni
ładunkowej należy wymienić akumulator.
Więcej informacji o
akumulatorze 12 V
zawiera odpowiedni rozdział.
F

A
by odryglować klapę bagażnika, od
wnętrza pojazdu wsunąć mały wkrętak
w otwór A zamka.
F

P
rzesunąć zatrzask w lewo.
2
Otwieranie

46

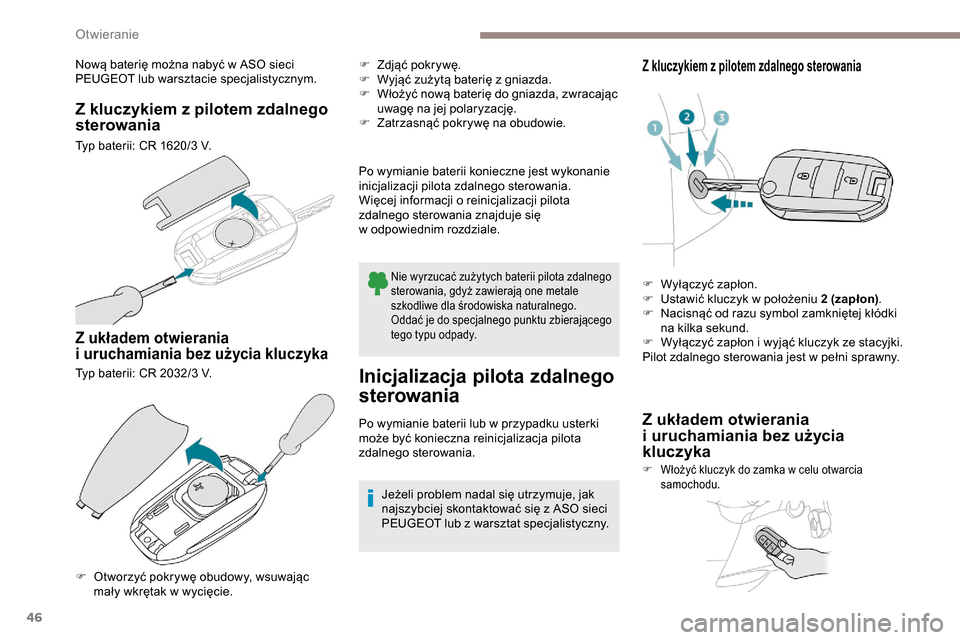

Nową baterię można nabyć w ASO sieci
P EUGEOT lub warsztacie specjalistycznym.
Z kluczykiem z pilotem zdalnego
s terowania
Typ baterii: CR 1620/3 V.
Z układem otwierania
i uruchamiania bez użycia kluczyka
Typ baterii: CR 2032/3 V. P o wymianie baterii konieczne jest wykonanie
inicjalizacji pilota zdalnego sterowania.
Więcej informacji o reinicjalizacji pilota
zdalnego sterowania znajduje się
w odpowiednim rozdziale.
Nie wyrzucać zużytych baterii pilota zdalnego
sterowania, gdyż zawierają one metale
szkodliwe dla środowiska naturalnego.
Oddać je do specjalnego punktu zbierającego
tego typu odpady.
Inicjalizacja pilota zdalnego
sterowania
Po wymianie baterii lub w przypadku usterki
m oże być konieczna reinicjalizacja pilota
zdalnego sterowania.
Jeżeli problem nadal się utrzymuje, jak
najszybciej skontaktować się z
ASO sieci
PEUGEOT lub z
warsztat specjalistyczny.
F

O

tworzyć pokrywę obudowy, wsuwając
mały wkrętak w

wycięcie. F

Z
djąć pokrywę.
F
W
yjąć zużytą baterię z gniazda.
F
W
łożyć nową baterię do gniazda, zwracając
uwagę na jej polaryzację.
F
Z
atrzasnąć pokrywę na obudowie.
Z kluczykiem z pilotem zdalnego sterowania
Z układem otwierania
i
uruchamiania bez użycia
kluczyka
F Włożyć kluczyk do zamka w celu otwarcia
samochodu.
F Wyłączyć zapłon.
F U stawić kluczyk w położeniu 2 (zapłon).
F

N
acisnąć od razu symbol zamkniętej kłódki
na kilka sekund.
F

W
yłączyć zapłon i wyjąć kluczyk ze stacyjki.
Pilot zdalnego sterowania jest w
pełni sprawny.
O

47

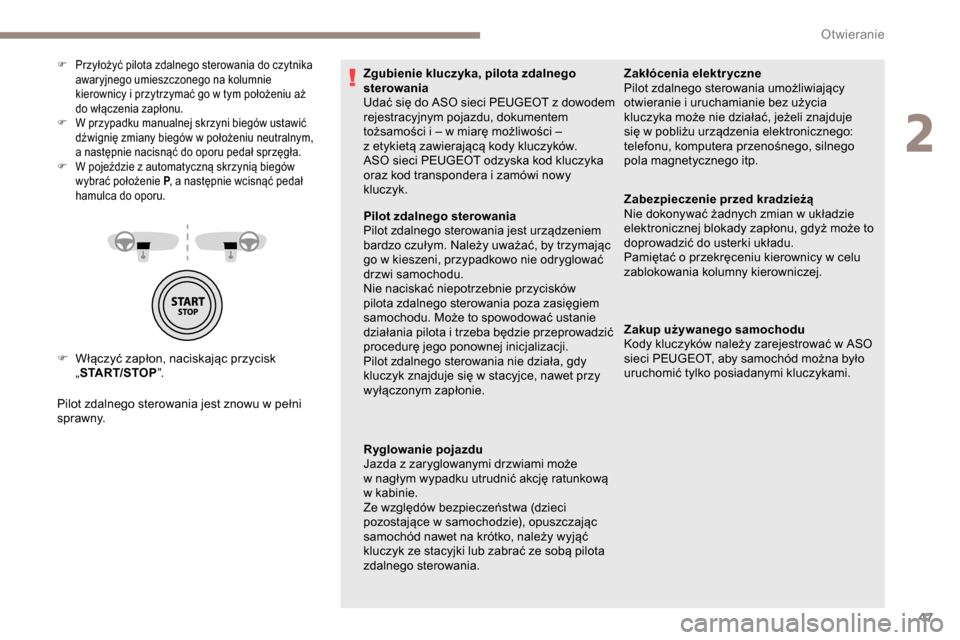

F Włączyć zapłon, naciskając przycisk „START/STOP ”.
Pilot zdalnego sterowania jest znowu w
pełni
s p r aw ny.
F Przyłożyć pilota zdalnego sterowania do czytnika awaryjnego umieszczonego na kolumnie
kierownicy i
przytrzymać go w tym położeniu aż
do włączenia zapłonu.
F

W p
rzypadku manualnej skrzyni biegów ustawić
dźwignię zmiany biegów w
położeniu neutralnym,
a
następnie nacisnąć do oporu pedał sprzęgła.
F

W p
ojeździe z automatyczną skrzynią biegów
wybrać położenie P , a
następnie wcisnąć pedał
hamulca do oporu.Zgubienie kluczyka, pilota zdalnego
sterowania
Udać się do ASO sieci PEUGEOT z
dowodem
rejestracyjnym pojazdu, dokumentem
tożsamości i
– w miarę możliwości –
z
etykietą zawierającą kody kluczyków.
ASO sieci PEUGEOT odzyska kod kluczyka
oraz kod transpondera i
zamówi nowy
kluczyk. Zakłócenia elektr yczne
Pilot zdalnego sterowania umożliwiający
otwieranie i uruchamianie bez użycia
kluczyka może nie działać, jeżeli znajduje
się w
pobliżu urządzenia elektronicznego:
telefonu, komputera przenośnego, silnego
pola magnetycznego itp.
Pilot zdalnego sterowania
Pilot zdalnego sterowania jest urządzeniem
bardzo czułym. Należy uważać, by trzymając
go w
kieszeni, przypadkowo nie odryglować
drzwi samochodu.
Nie naciskać niepotrzebnie przycisków
pilota zdalnego sterowania poza zasięgiem
samochodu. Może to spowodować ustanie
działania pilota i
trzeba będzie przeprowadzić
procedurę jego ponownej inicjalizacji.
Pilot zdalnego sterowania nie działa, gdy
kluczyk znajduje się w
stacyjce, nawet przy
wyłączonym zapłonie.
Ryglowanie pojazdu
Jazda z
zaryglowanymi drzwiami może
w
nagłym wypadku utrudnić akcję ratunkową
w
kabinie.
Ze względów bezpieczeństwa (dzieci
pozostające w
samochodzie), opuszczając
samochód nawet na krótko, należy wyjąć
kluczyk ze stacyjki lub zabrać ze sobą pilota
zdalnego sterowania. Zabezpieczenie przed kradzieżą
Nie dokonywać żadnych zmian w
układzie
elektronicznej blokady zapłonu, gdyż może to
doprowadzić do usterki układu.
Pamiętać o
przekręceniu kierownicy w celu
zablokowania kolumny kierowniczej.
Zakup używanego samochodu
Kody kluczyków należy zarejestrować w
ASO
sieci PEUGEOT, aby samochód można było
uruchomić tylko posiadanymi kluczykami.
2
Otwieranie

48

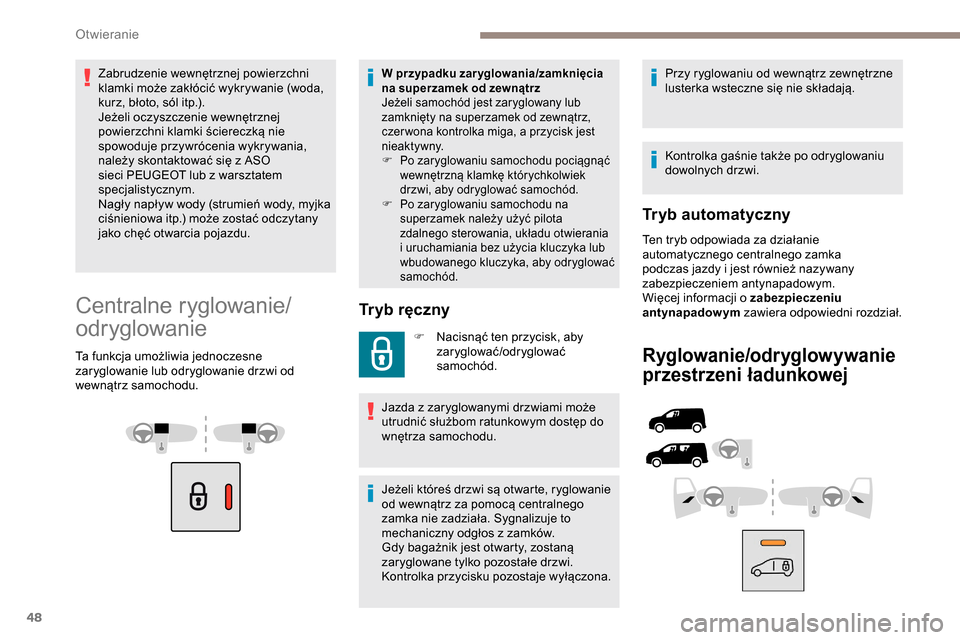

Zabrudzenie wewnętrznej powierzchni
klamki może zakłócić wykrywanie (woda,
kurz, błoto, sól itp.).
Jeżeli oczyszczenie wewnętrznej
powierzchni klamki ściereczką nie
spowoduje przywrócenia wykrywania,
należy skontaktować się z ASO
sieci PEUGEOT lub z
warsztatem
specjalistycznym.
Nagły napływ wody (strumień wody, myjka
ciśnieniowa itp.) może zostać odczytany
jako chęć otwarcia pojazdu.
Centralne ryglowanie/
odryglowanie
Ta funkcja umożliwia jednoczesne
zaryglowanie lub odryglowanie drzwi od
wewnątrz samochodu.
Tryb ręczny
F Nacisnąć ten przycisk, aby zaryglować/odryglować
samochód.
Jazda z
zaryglowanymi drzwiami może
utrudnić służbom ratunkowym dostęp do
wnętrza samochodu.
Jeżeli któreś drzwi są otwarte, ryglowanie
od wewnątrz za pomocą centralnego
zamka nie zadziała. Sygnalizuje to
mechaniczny odgłos z
zamków.
Gdy bagażnik jest otwarty, zostaną
zaryglowane tylko pozostałe drzwi.
Kontrolka przycisku pozostaje wyłączona. Przy ryglowaniu od wewnątrz zewnętrzne
lusterka wsteczne się nie składają.
Kontrolka gaśnie także po odryglowaniu
dowolnych drzwi.
Tryb automatyczny
Ten tryb odpowiada za działanie
automatycznego centralnego zamka
podczas jazdy i
jest również nazywany
zabezpieczeniem antynapadowym.
Więcej informacji o
zabezpieczeniu
antynapadowym zawiera odpowiedni rozdział.
Ryglowanie/odryglowywanie
przestrzeni ładunkowej
W przypadku zar yglowania/zamknięcia
na superzamek od zewnątrz
Jeżeli samochód jest zaryglowany lub
zamknięty na superzamek od zewnątrz,
czer wona kontrolka miga, a
przycisk jest
nieaktywny.
F

P
o zaryglowaniu samochodu pociągnąć
wewnętrzną klamkę którychkolwiek
drzwi, aby odryglować samochód.
F

P
o zaryglowaniu samochodu na
superzamek należy użyć pilota
zdalnego sterowania, układu otwierania
i
uruchamiania bez użycia kluczyka lub
wbudowanego kluczyka, aby odryglować
samochód.
O
