Peugeot Partner 2019 Instrukcja Obsługi (in Polish)

29

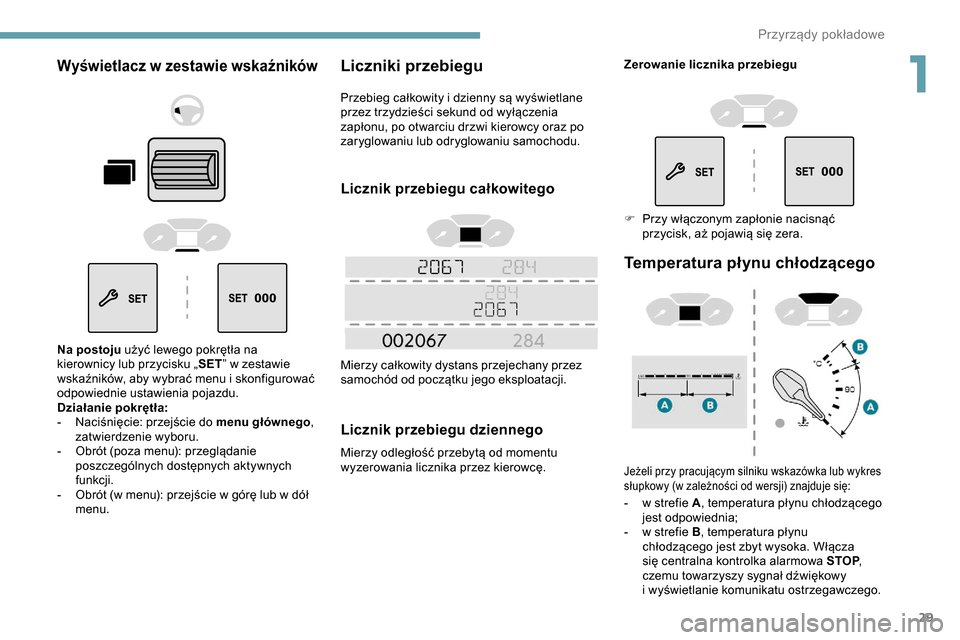

Wyświetlacz w zestawie wskaźników
Na postoju użyć lewego pokrętła na
kierownicy lub przycisku „SET” w
zestawie
wskaźników, aby wybrać menu i
skonfigurować
odpowiednie ustawienia pojazdu.
Działanie pokrętła:
-

N
aciśnięcie: przejście do menu głównego ,
zatwierdzenie wyboru.
-

O
brót (poza menu): przeglądanie
poszczególnych dostępnych aktywnych
funkcji.
-

O
brót (w menu): przejście w górę lub w dół
menu.
Liczniki przebiegu
Przebieg całkowity i dzienny są wyświetlane
p rzez trzydzieści sekund od wyłączenia
zapłonu, po otwarciu drzwi kierowcy oraz po
zaryglowaniu lub odryglowaniu samochodu.
Licznik przebiegu całkowitego
Mierzy całkowity dystans przejechany przez
samochód od początku jego eksploatacji.
Licznik przebiegu dziennego
Mierzy odległość przebytą od momentu
wyzerowania licznika przez kierowcę.
Temperatura płynu chłodzącego
Jeżeli przy pracującym silniku wskazówka lub wykres
słupkowy (w zależności od wersji) znajduje się:
- w strefie A , temperatura płynu chłodzącego
jest odpowiednia;
-

w s
trefie B , temperatura płynu
chłodzącego jest zbyt wysoka. Włącza
się centralna kontrolka alarmowa STOP ,
czemu towarzyszy sygnał dźwiękowy
i
wyświetlanie komunikatu ostrzegawczego.
Zerowanie licznika przebiegu
F

P
rzy włączonym zapłonie nacisnąć
przycisk, aż pojawią się zera.
1
Przyrządy pokładowe

30

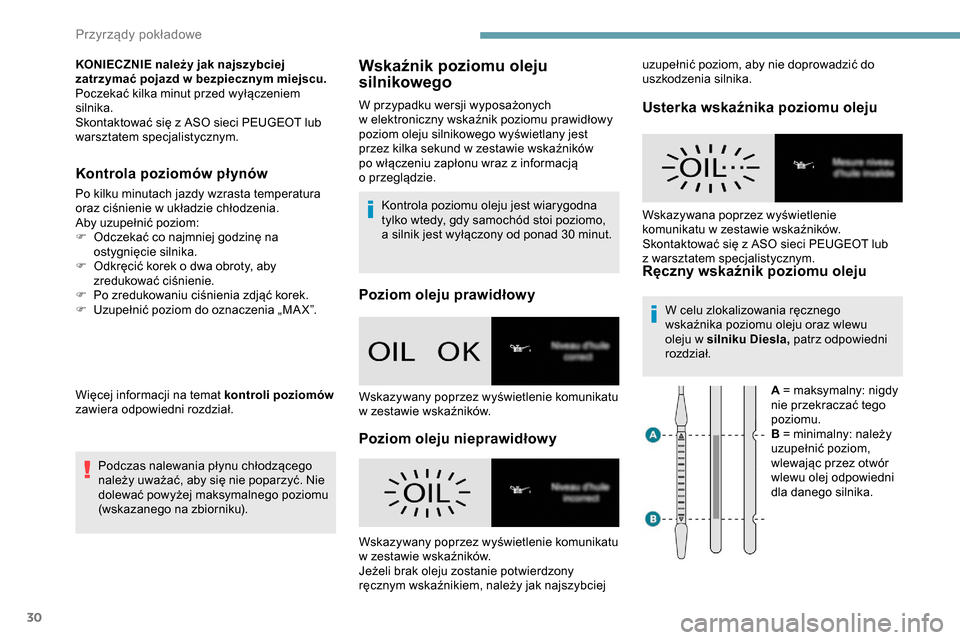

KONIECZNIE należy jak najszybciej
zatrzymać pojazd w bezpiecznym miejscu.
Poczekać kilka minut przed wyłączeniem
silnika.
Skontaktować się z
ASO sieci PEUGEOT lub
warsztatem specjalistycznym.
Kontrola poziomów płynów
Po kilku minutach jazdy wzrasta temperatura
oraz ciśnienie w układzie chłodzenia.
Aby uzupełnić poziom:
F

O
dczekać co najmniej godzinę na
ostygnięcie silnika.
F

O
dkręcić korek o dwa obroty, aby
zredukować ciśnienie.
F

P
o zredukowaniu ciśnienia zdjąć korek.
F

U
zupełnić poziom do oznaczenia „MA X”.
Więcej informacji na temat kontroli poziomów
zawiera odpowiedni rozdział.
Podczas nalewania płynu chłodzącego
należy uważać, aby się nie poparzyć. Nie
dolewać powyżej maksymalnego poziomu
(wskazanego na zbiorniku).
Wskaźnik poziomu oleju
silnikowego
W przypadku wersji wyposażonych
w elektroniczny wskaźnik poziomu prawidłowy
poziom oleju silnikowego wyświetlany jest
przez kilka sekund w
zestawie wskaźników
po włączeniu zapłonu wraz z
informacją
o
przeglądzie. Kontrola poziomu oleju jest wiarygodna
tylko wtedy, gdy samochód stoi poziomo,
a
silnik jest wyłączony od ponad 30 minut.
Poziom oleju prawidłowy
Poziom oleju nieprawidłowy Usterka wskaźnika poziomu oleju
Ręczny wskaźnik poziomu olejuW celu zlokalizowania ręcznego
wskaźnika poziomu oleju oraz wlewu
oleju w
silniku Diesla, patrz odpowiedni
rozdział.
A = maksymalny: nigdy
nie przekraczać tego
poziomu.
B = minimalny: należy
uzupełnić poziom,
wlewając przez otwór
wlewu olej odpowiedni
dla danego silnika.
Wskazywany poprzez wyświetlenie komunikatu
w

zestawie wskaźników.
Wskazywany poprzez wyświetlenie komunikatu
w

zestawie wskaźników.
Jeżeli brak oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej Wskazywana poprzez wyświetlenie
komunikatu w
zestawie wskaźników.
Skontaktować się z ASO sieci PEUGEOT lub
z

warsztatem specjalistycznym.
uzupełnić poziom, aby nie doprowadzić do
uszkodzenia silnika.
Przyrządy pokładowe

31

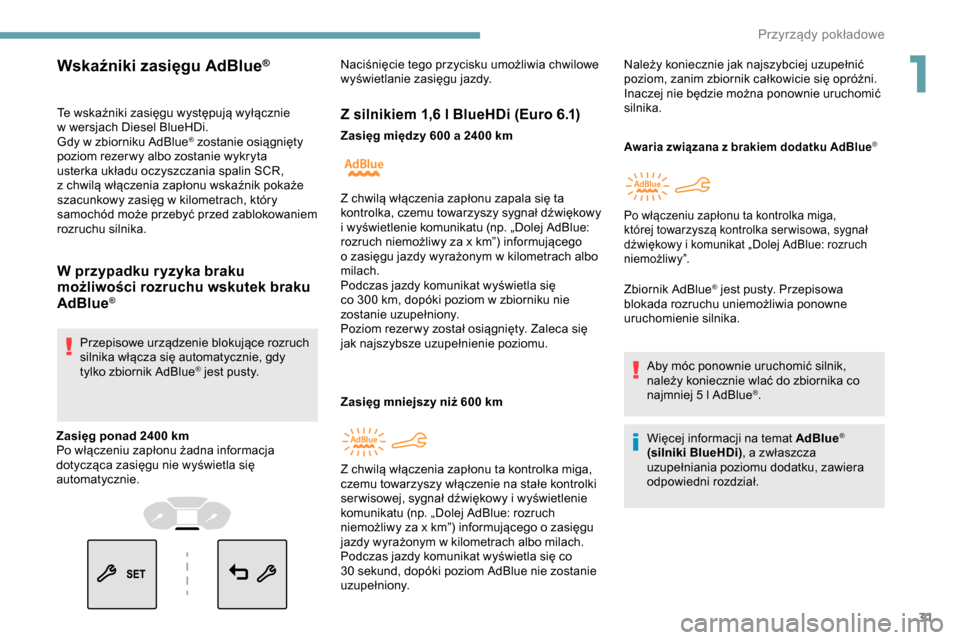

Te wskaźniki zasięgu występują wyłącznie
w wersjach Diesel BlueHDi.
Gdy w
zbiorniku AdBlue
® zostanie osiągnięty
poziom rezer wy albo zostanie wykryta
usterka układu oczyszczania spalin SCR,
z

chwilą włączenia zapłonu wskaźnik pokaże
szacunkowy zasięg w

kilometrach, który
samochód może przebyć przed zablokowaniem
rozruchu silnika.
W przypadku ryzyka braku
możliwości rozruchu wskutek braku
AdBlue
®
Przepisowe urządzenie blokujące rozruch
silnika włącza się automatycznie, gdy
tylko zbiornik AdBlue
® jest pusty.
Wskaźniki zasięgu AdBlue®
Zasięg ponad 2400 km
P o włączeniu zapłonu żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie. Naciśnięcie tego przycisku umożliwia chwilowe
wyświetlanie zasięgu jazdy.
Z silnikiem 1,6 l BlueHDi (Euro 6.1)
Zasięg między 600 a 2400 km
Z asięg mniejszy niż 600 km Awaria związana z brakiem dodatku AdBlue®
Zbiornik AdBlue® jest pusty. Przepisowa
blokada rozruchu uniemożliwia ponowne
uruchomienie silnika.
Aby móc ponownie uruchomić silnik,
należy koniecznie wlać do zbiornika co
najmniej 5 l AdBlue
®.
Więcej informacji na temat AdBlue
®
(silniki BlueHDi) , a

zwłaszcza
uzupełniania poziomu dodatku, zawiera
odpowiedni rozdział.
Z chwilą włączenia zapłonu zapala się ta
kontrolka, czemu towarzyszy sygnał dźwiękowy
i

wyświetlenie komunikatu (np. „Dolej AdBlue:
rozruch niemożliwy za x km”) informującego
o

zasięgu jazdy wyrażonym w

kilometrach albo
milach.
Podczas jazdy komunikat wyświetla się
co 300

km, dopóki poziom w

zbiorniku nie
zostanie uzupełniony.
Poziom rezer wy został osiągnięty. Zaleca się
jak najszybsze uzupełnienie poziomu.
Z chwilą włączenia zapłonu ta kontrolka miga,
czemu towarzyszy włączenie na stałe kontrolki
ser wisowej, sygnał dźwiękowy i

wyświetlenie
komunikatu (np. „Dolej AdBlue: rozruch
niemożliwy za x km”) informującego o

zasięgu
jazdy wyrażonym w

kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
30

sekund, dopóki poziom AdBlue nie zostanie
uzupełniony. Należy koniecznie jak najszybciej uzupełnić
poziom, zanim zbiornik całkowicie się opróżni.
Inaczej nie będzie można ponownie uruchomić
silnika.
Po włączeniu zapłonu ta kontrolka miga,
której towarzyszą kontrolka ser wisowa, sygnał
dźwiękowy i komunikat „Dolej AdBlue: rozruch
n i e m o ż l i w y ”.
1
Przyrządy pokładowe

32

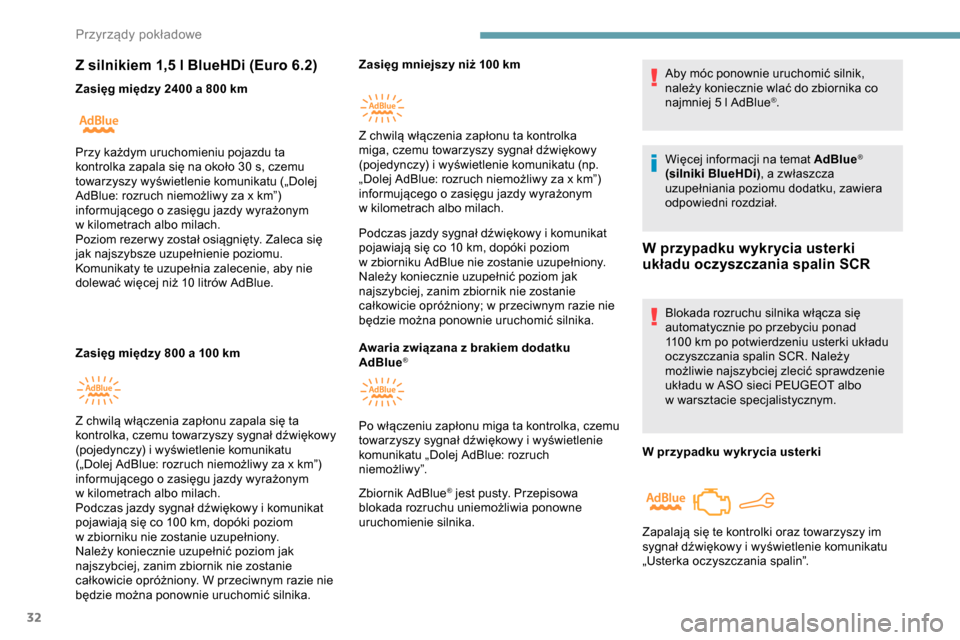

Z silnikiem 1,5 l BlueHDi (Euro 6.2)
Zasięg między 2400 a 800 km
Z asięg między 800 a 100 kmZasięg mniejszy niż 100
km
Podczas jazdy sygnał dźwiękowy i komunikat
pojawiają się co 10
km, dopóki poziom
w
zbiorniku AdBlue nie zostanie uzupełniony.
Należy koniecznie uzupełnić poziom jak
najszybciej, zanim zbiornik nie zostanie
całkowicie opróżniony; w
przeciwnym razie nie
będzie można ponownie uruchomić silnika.
Awaria związana z
brakiem dodatku
AdBlue
®
Zbiornik AdBlue® jest pusty. Przepisowa
blokada rozruchu uniemożliwia ponowne
uruchomienie silnika. Aby móc ponownie uruchomić silnik,
należy koniecznie wlać do zbiornika co
najmniej 5 l AdBlue
®.
Więcej informacji na temat AdBlue
®
(silniki BlueHDi) , a

zwłaszcza
uzupełniania poziomu dodatku, zawiera
odpowiedni rozdział.
W przypadku wykrycia usterki
układu oczyszczania spalin SCR
Blokada rozruchu silnika włącza się
automatycznie po przebyciu ponad
1100
km po potwierdzeniu usterki układu
oczyszczania spalin SCR. Należy
możliwie najszybciej zlecić sprawdzenie
układu w
ASO sieci PEUGEOT albo
w
warsztacie specjalistycznym.
W przypadku w ykr ycia usterki
Przy każdym uruchomieniu pojazdu ta
kontrolka zapala się na około 30 s, czemu
towarzyszy wyświetlenie komunikatu („Dolej
AdBlue: rozruch niemożliwy za x km”)
informującego o

zasięgu jazdy wyrażonym
w

kilometrach albo milach.
Poziom rezer wy został osiągnięty. Zaleca się
jak najszybsze uzupełnienie poziomu.
Komunikaty te uzupełnia zalecenie, aby nie
dolewać więcej niż 10

litrów AdBlue.
Z chwilą włączenia zapłonu zapala się ta
kontrolka, czemu towarzyszy sygnał dźwiękowy
(pojedynczy) i

wyświetlenie komunikatu
(„Dolej AdBlue: rozruch niemożliwy za x km”)
informującego o

zasięgu jazdy wyrażonym
w

kilometrach albo milach.
Podczas jazdy sygnał dźwiękowy i

komunikat
pojawiają się co 100

km, dopóki poziom
w

zbiorniku nie zostanie uzupełniony.
Należy koniecznie uzupełnić poziom jak
najszybciej, zanim zbiornik nie zostanie
całkowicie opróżniony. W przeciwnym razie nie
będzie można ponownie uruchomić silnika. Z chwilą włączenia zapłonu ta kontrolka
miga, czemu towarzyszy sygnał dźwiękowy
(pojedynczy) i

wyświetlenie komunikatu (np.
„Dolej AdBlue: rozruch niemożliwy za x km”)
informującego o

zasięgu jazdy wyrażonym
w

kilometrach albo milach.
Po włączeniu zapłonu miga ta kontrolka, czemu
towarzyszy sygnał dźwiękowy i

wyświetlenie
komunikatu „Dolej AdBlue: rozruch
n i e m o ż l i w y ”.
Zapalają się te kontrolki oraz towarzyszy im
sygnał dźwiękowy i
wyświetlenie komunikatu
„Usterka oczyszczania spalin”.
Przyrządy pokładowe

33
Potencjometr oświetlenia
Umożliwia ręczną regulację jasności zestawu
wskaźników i przełączników w zależności od
oświetlenia zewnętrznego.
Oświetlenie sterowane potencjometrem
na ekranie dotykowym

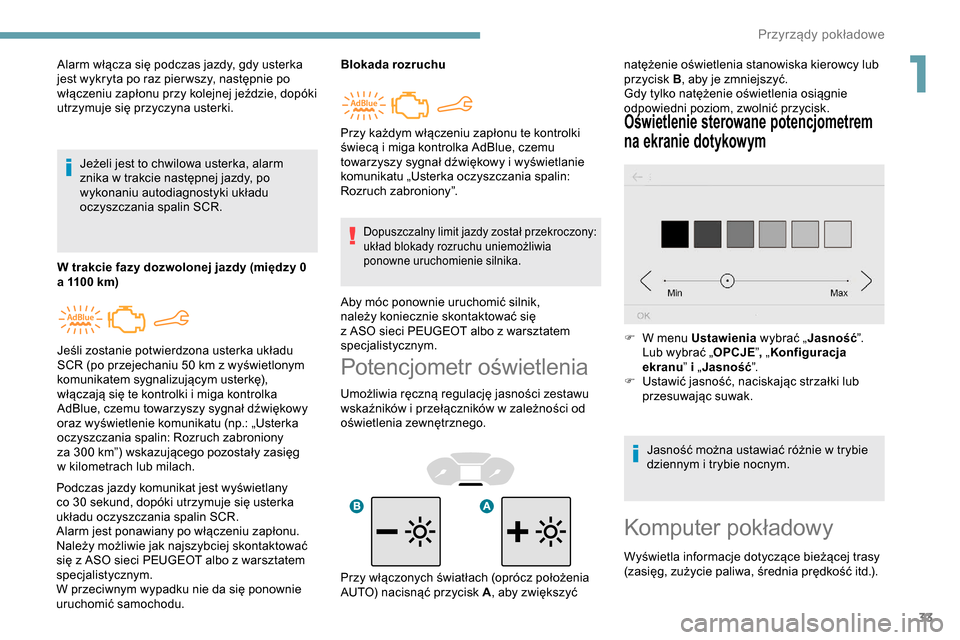

Alarm włącza się podczas jazdy, gdy usterka
jest wykryta po raz pier wszy, następnie po
włączeniu zapłonu przy kolejnej jeździe, dopóki
utrzymuje się przyczyna usterki.
Jeżeli jest to chwilowa usterka, alarm
znika w
trakcie następnej jazdy, po
wykonaniu autodiagnostyki układu
oczyszczania spalin SCR.
W trakcie fazy dozwolonej jazdy (między 0
a
1100 km)
Podczas jazdy komunikat jest wyświetlany
co 30
sekund, dopóki utrzymuje się usterka
układu oczyszczania spalin SCR.
Alarm jest ponawiany po włączeniu zapłonu.
Należy możliwie jak najszybciej skontaktować
się z
ASO sieci PEUGEOT albo z warsztatem
specjalistycznym.
W przeciwnym wypadku nie da się ponownie
uruchomić samochodu. Blokada rozruchu
Dopuszczalny limit jazdy został przekroczony:
układ blokady rozruchu uniemożliwia
ponowne uruchomienie silnika.
Aby móc ponownie uruchomić silnik,
należy koniecznie skontaktować się
z
ASO sieci PEUGEOT albo z warsztatem
specjalistycznym.
Jeśli zostanie potwierdzona usterka układu
SCR (po przejechaniu 50

km z

wyświetlonym
komunikatem sygnalizującym usterkę),
włączają się te kontrolki i miga kontrolka
AdBlue, czemu towarzyszy sygnał dźwiękowy
oraz wyświetlenie komunikatu (np.: „Usterka
oczyszczania spalin: Rozruch zabroniony
za 300

km”) wskazującego pozostały zasięg
w

kilometrach lub milach. Przy każdym włączeniu zapłonu te kontrolki
świecą i miga kontrolka AdBlue, czemu
towarzyszy sygnał dźwiękowy i
wyświetlanie
komunikatu „Usterka oczyszczania spalin:
Rozruch zabroniony”. natężenie oświetlenia stanowiska kierowcy lub
przycisk B
, aby je zmniejszyć.
Gdy tylko natężenie oświetlenia osiągnie
odpowiedni poziom, zwolnić przycisk.
F

W m
enu Ustawienia wybrać „Jasność”.
Lub wybrać „ OPCJE”, „Konfiguracja
ekranu ” i
„Jasność ”.
F

U
stawić jasność, naciskając strzałki lub
przesuwając suwak.
Jasność można ustawiać różnie w
trybie
dziennym i
trybie nocnym.
Komputer pokładowy
Wyświetla informacje dotyczące bieżącej trasy
(zasięg, zużycie paliwa, średnia prędkość itd.).
Przy włączonych światłach (oprócz położenia
AUTO) nacisnąć przycisk A , aby zwiększyć
1
Przyrządy pokładowe

34

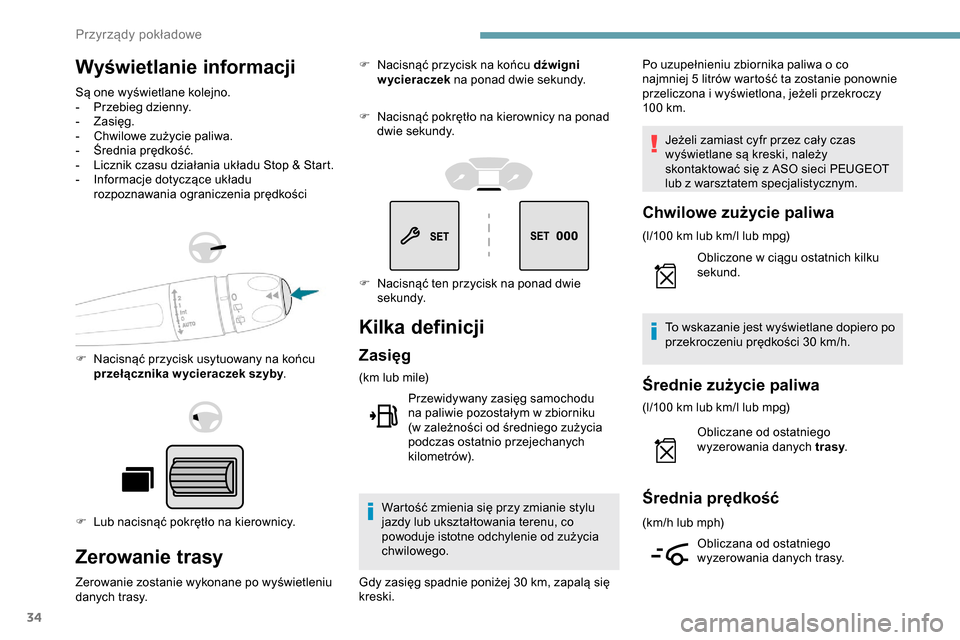

Wyświetlanie informacji
Są one wyświetlane kolejno.
- P rzebieg dzienny.
-

Z
asięg.
-

C
hwilowe zużycie paliwa.
-

Ś
rednia prędkość.
-

L
icznik czasu działania układu Stop & Start.
-

I
nformacje dotyczące układu
rozpoznawania ograniczenia prędkości
F

N
acisnąć przycisk usytuowany na końcu
przełącznika w ycieraczek szyby .
F

L
ub nacisnąć pokrętło na kierownicy.
Zerowanie trasy
Zerowanie zostanie wykonane po wyświetleniu
danych trasy. F

N
acisnąć przycisk na końcu dźwigni
wycieraczek na ponad dwie sekundy.
F
N
acisnąć pokrętło na kierownicy na ponad
dwie sekundy.
Kilka definicji
Zasięg
(km lub mile)
Przewidywany zasięg samochodu
na paliwie pozostałym w
zbiorniku
(w
zależności od średniego zużycia
podczas ostatnio przejechanych
kilometrów).
Wartość zmienia się przy zmianie stylu
jazdy lub ukształtowania terenu, co
powoduje istotne odchylenie od zużycia
chwilowego. Po uzupełnieniu zbiornika paliwa o
co
najmniej 5 litrów wartość ta zostanie ponownie
przeliczona i wyświetlona, jeżeli przekroczy
100 km.
Jeżeli zamiast cyfr przez cały czas
wyświetlane są kreski, należy
skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym.
Chwilowe zużycie paliwa
(l/100 km lub km/l lub mpg)
O bliczone w ciągu ostatnich kilku
sekund.
To wskazanie jest wyświetlane dopiero po
przekroczeniu prędkości 30
km/h.
Średnie zużycie paliwa
(l/100 km lub km/l lub mpg)O bliczane od ostatniego
wyzerowania danych trasy .
Średnia prędkość
(km/h lub mph)
Obliczana od ostatniego
wyzerowania danych trasy.
F

N

acisnąć ten przycisk na ponad dwie
sekundy.
Gdy zasięg spadnie poniżej 30

km, zapalą się
kreski.
Przyrządy pokładowe

35
Przejechana odległość
(km lub mile)Obliczana od ostatniego
wyzerowania danych trasy.
Licznik czasu Stop & Start
(minuty/sekundy albo godziny/minuty)
Jeżeli samochód jest wyposażony w układ Stop
& S tart, licznik czasu zlicza i sumuje czasy
tr wania przejścia w
tryb STOP podczas podróży.
Licznik zeruje się po każdym włączeniu zapłonu.
Ustawianie daty i godziny
Bez radia
Datę i godzinę można ustawić na wyświetlaczu
w zestawie wskaźników.
F

N
acisnąć i przytrzymać ten
przycisk.
F

N
acisnąć jeden z tych
przycisków, aby wybrać
zmieniane ustawienie.
F

N
acisnąć krótko ten przycisk,
aby zatwierdzić.
F Nacisnąć jeden z tych przycisków,
aby zmienić ustawienie, po
czym ponownie zatwierdzić, aby
zarejestrować zmianę.
Z radiem
F Nacisnąć przycisk MENU , aby otworzyć
menu główne.
F

N
aciskać przycisk „ 7” albo „ 8”, aby wybrać
menu „Personalizacja-Konfiguracja”,
następnie nacisnąć przycisk OK.
F

N
aciskać przycisk „ 5” albo „ 6”, aby
wybrać menu „Konfiguracja wyświetlacza”,
następnie nacisnąć przycisk OK.
F

N
aciskać przycisk „ 5” albo „ 6”, aby wybrać
wiersz „Regulacja daty i
godziny”, następnie
nacisnąć przycisk OK.
F

N
aciskać przycisk „ 7” albo „ 8”, aby
wybrać ustawienie do zmiany. Potwierdzić,
naciskając przycisk OK. F

U
stawiać parametry kolejno jeden po
drugim, zatwierdzając przyciskiem OK.
F
N
aciskać przycisk „
5” albo „ 6”, a następnie
przycisk OK , aby wybrać pole OK
i zatwierdzić, albo przycisk „
Wstecz”, aby
anulować.
Z PEUGEOT Connect Radio
F Wybrać menu Ustawienia na górnym pasku ekranu
dotykowego.
F

W

ybrać „ Konfiguracja systemu ”.
F

W
ybrać „ Data i
godzina”.
F

W

ybrać „ Data” lub „ Godzina ”.
F

W

ybrać formaty wyświetlania.
F

Z

mienić datę i/lub godzinę za pomocą
klawiatury numerycznej.
F

Z

atwierdzić, naciskając „ OK”.
Z PEUGEOT Connect Nav
Ustawienia daty i godziny są dostępne dopiero
p o wyłączeniu synchronizacji z GPS.
F

W
ybrać menu Ustawienia na
górnym lub bocznym pasku
ekranu dotykowego.
1
Przyrządy pokładowe

36

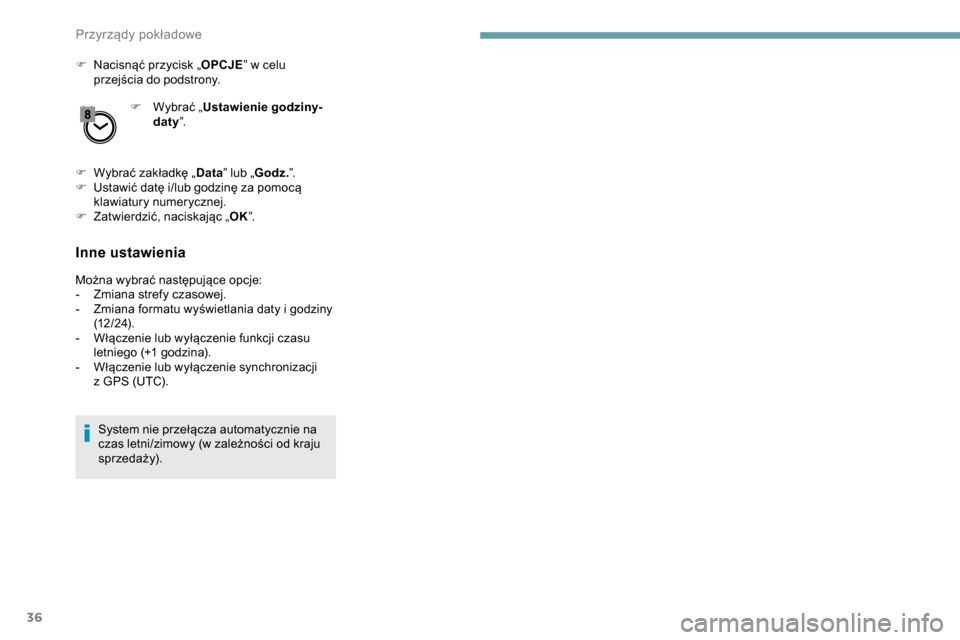

F Nacisnąć przycisk „OPCJE” w celu
przejścia do podstrony.
F

W
ybrać „Ustawienie godziny-
daty ”.
F

W
ybrać zakładkę „ Data” lub „ Godz. ”.
F

U
stawić datę i/lub godzinę za pomocą
klawiatury numerycznej.
F

Z
atwierdzić, naciskając „ OK”.
Inne ustawienia
Można wybrać następujące opcje:
-
Z miana strefy czasowej.
-

Z
miana formatu wyświetlania daty i godziny
(12 / 24).
-

W
łączenie lub wyłączenie funkcji czasu
letniego (+1 godzina).
-

W
łączenie lub wyłączenie synchronizacji
z
GPS (UTC).
System nie przełącza automatycznie na
czas letni/zimowy (w
zależności od kraju
spr zeda ż y).
3U]\U]
G\SRN

37

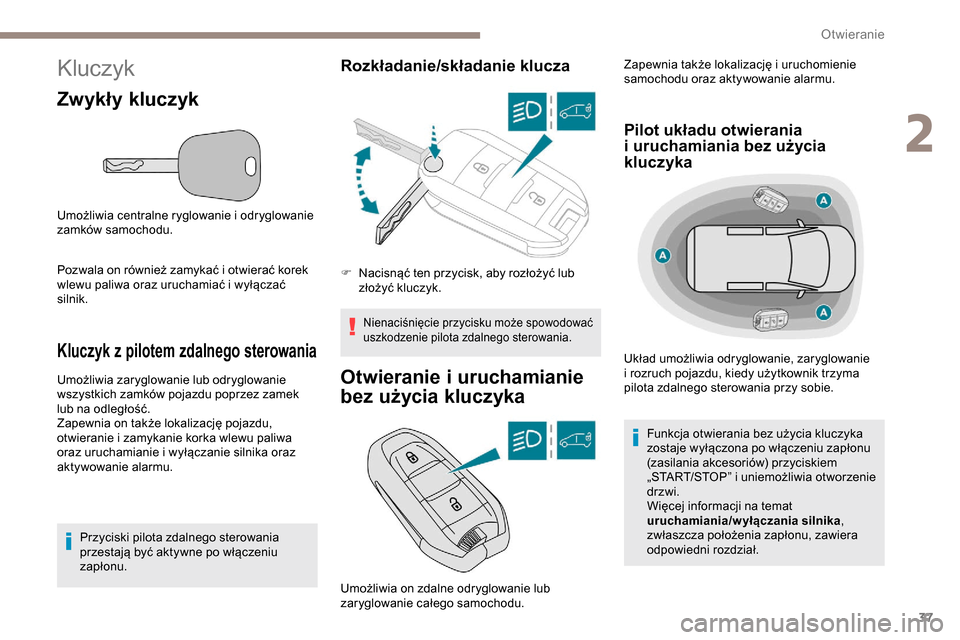

Kluczyk
Zwykły kluczyk
Umożliwia centralne ryglowanie i odryglowanie
z amków samochodu.
Pozwala on również zamykać i
otwierać korek
wlewu paliwa oraz uruchamiać i
wyłączać
silnik.
Kluczyk z p ilotem zdalnego sterowania
Umożliwia zaryglowanie lub odryglowanie
wszystkich zamków pojazdu poprzez zamek
lub na odległość.
Zapewnia on także lokalizację pojazdu,
otwieranie i
zamykanie korka wlewu paliwa
oraz uruchamianie i
wyłączanie silnika oraz
aktywowanie alarmu.
Przyciski pilota zdalnego sterowania
przestają być aktywne po włączeniu
zapłonu.
Rozkładanie/składanie klucza
Nienaciśnięcie przycisku może spowodować
uszkodzenie pilota zdalnego sterowania.
Otwieranie i uruchamianie
bez użycia kluczyka
F Nacisnąć ten przycisk, aby rozłożyć lub złożyć kluczyk. Zapewnia także lokalizację i
uruchomienie
samochodu oraz aktywowanie alarmu.
Pilot układu otwierania
i uruchamiania bez użycia
kluczyka
Układ umożliwia odryglowanie, zaryglowanie
i
rozruch pojazdu, kiedy użytkownik trzyma
pilota zdalnego sterowania przy sobie.
Funkcja otwierania bez użycia kluczyka
zostaje wyłączona po włączeniu zapłonu
(zasilania akcesoriów) przyciskiem
„START/STOP” i
uniemożliwia otworzenie
drzwi.
Więcej informacji na temat
uruchamiania/wyłączania silnika ,
zwłaszcza położenia zapłonu, zawiera
odpowiedni rozdział.
Umożliwia on zdalne odryglowanie lub
zaryglowanie całego samochodu.
2
O

38

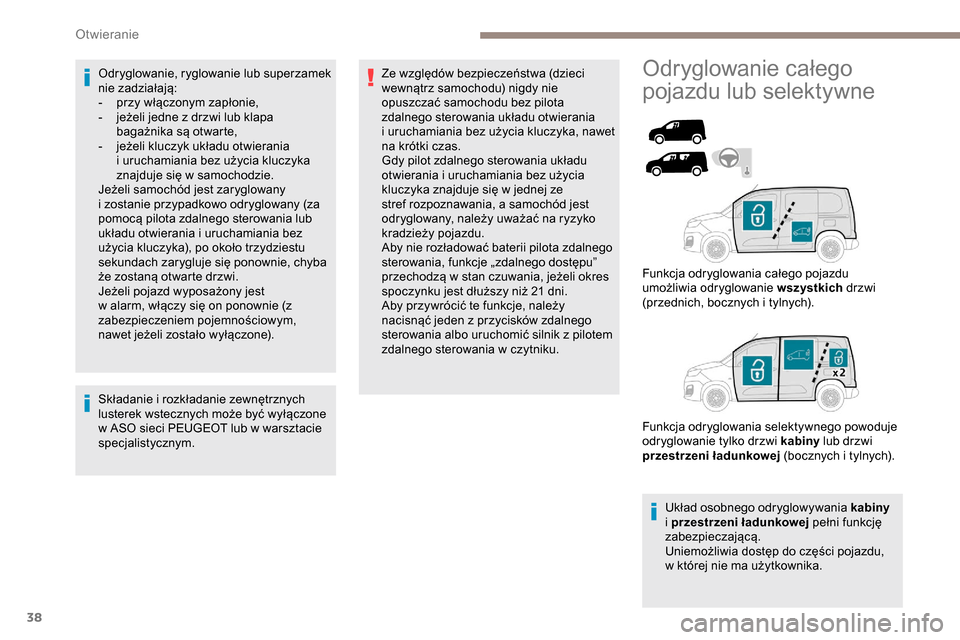

Odryglowanie, ryglowanie lub superzamek
nie zadziałają:
-
p
rzy włączonym zapłonie,
-

j
eżeli jedne z drzwi lub klapa
bagażnika są otwarte,
-

j
eżeli kluczyk układu otwierania
i
uruchamiania bez użycia kluczyka
znajduje się w
samochodzie.
Jeżeli samochód jest zaryglowany
i
zostanie przypadkowo odryglowany (za
pomocą pilota zdalnego sterowania lub
układu otwierania i
uruchamiania bez
użycia kluczyka), po około trzydziestu
sekundach zarygluje się ponownie, chyba
że zostaną otwarte drzwi.
Jeżeli pojazd wyposażony jest
w
alarm, włączy się on ponownie (z
zabezpieczeniem pojemnościowym,
nawet jeżeli zostało wyłączone).
Składanie i
r

ozkładanie zewnętrznych
lusterek wstecznych może być wyłączone
w
ASO sieci PEUGEOT lub w warsztacie
specjalistycznym. Ze względów bezpieczeństwa (dzieci
wewnątrz samochodu) nigdy nie
opuszczać samochodu bez pilota
zdalnego sterowania układu otwierania
i
uruchamiania bez użycia kluczyka, nawet
na krótki czas.
Gdy pilot zdalnego sterowania układu
otwierania i
uruchamiania bez użycia
kluczyka znajduje się w
jednej ze
stref rozpoznawania, a
samochód jest
odryglowany, należy uważać na ryzyko
kradzieży pojazdu.
Aby nie rozładować baterii pilota zdalnego
sterowania, funkcje „zdalnego dostępu”
przechodzą w
stan czuwania, jeżeli okres
spoczynku jest dłuższy niż 21 dni.
Aby przywrócić te funkcje, należy
nacisnąć jeden z
przycisków zdalnego
sterowania albo uruchomić silnik z
pilotem
zdalnego sterowania w
czytniku.Odryglowanie całego
pojazdu lub selektywne
Układ osobnego odryglowywania kabiny
i przestrzeni ładunkowej pełni funkcję
zabezpieczającą.
Uniemożliwia dostęp do części pojazdu,
w
której nie ma użytkownika.
Funkcja odryglowania całego pojazdu
umożliwia odryglowanie wszystkich
drzwi
(przednich, bocznych i tylnych).
Funkcja odryglowania selektywnego powoduje
odryglowanie tylko drzwi kabiny lub drzwi
przestrzeni ładunkowej (bocznych i tylnych).
Otwieranie
