Page 31 of 312
29
Tablou de bord cu afișaj
Cu vehiculul oprit, utilizați rola din stânga
volanului sau comanda „ S E TA R E” de pe
tabloul de bord, pentru a naviga prin meniuri
pentru a configura anumite reglaje ale
vehiculului.
Funcționarea rolei:
-
A
păsare: acces la Meniul principal ,
confirmarea selectării.
-
R
otire (în afara meniului): derularea
diferitelor funcții active disponibile.
-
R
otire (în meniu): deplasare în sus și în jos,
în meniu.
Contoare de kilometri
Kilometrajele total și zilnic sunt afișate timp
de treizeci de secunde după decuplarea
contactului, la deschiderea ușii conducătorului,
cât și la blocarea și la deblocarea deschiderilor
vehiculului.
Kilometraj total
Măsoară distanța totală parcursă de vehicul de
la prima punere în circulație.
Contor de kilometri zilnic
Măsoară distanța parcursă de la resetarea de
către șofer.
Temperatură apă motor
Cu motorul pornit, când acul sau bara (în
funcție de versiune) se află:
-
în z
ona A, temperatura lichidului de răcire
este corectă,
-
în z
ona B, temperatura lichidului de răcire
este prea mare; martorul de temperatură
maximă și martorul central de avertizare
STOP se aprind însoțiți de un semnal sonor
și un mesaj de avertizare.
Aducere la zero a kilometrajului curent
F
C
u contactul pus, apăsați butonul până
când se afișează zerouri.
1
Instrumente de bord
Page 32 of 312
30

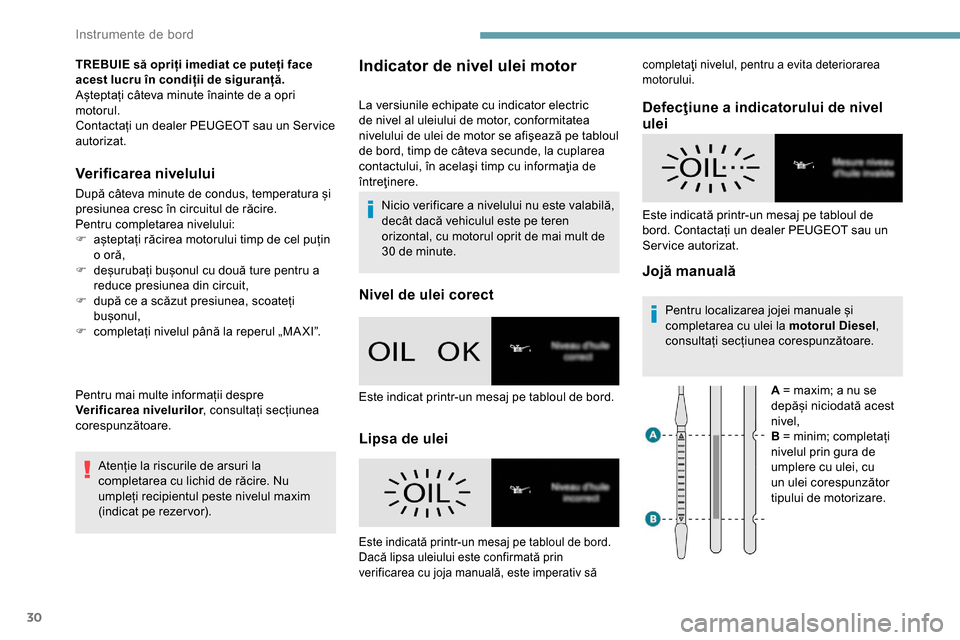

TREBUIE să opriți imediat ce puteți face
acest lucru în condiții de siguranță.
Așteptați câteva minute înainte de a opri
motorul.
Contactați un dealer PEUGEOT sau un Ser vice
autorizat.
Verificarea nivelului
După câteva minute de condus, temperatura și
presiunea cresc în circuitul de răcire.
Pentru completarea nivelului:
F
a
șteptați răcirea motorului timp de cel puțin
o oră,
F
d
eșurubați bușonul cu două ture pentru a
reduce presiunea din circuit,
F
d
upă ce a scăzut presiunea, scoateți
bușonul,
F
c
ompletați nivelul până la reperul „MA XI”.
Pentru mai multe informații despre
Verificarea nivelurilor , consultați secțiunea
corespunzătoare.
Atenție la riscurile de arsuri la
completarea cu lichid de răcire. Nu
umpleți recipientul peste nivelul maxim
(indicat pe rezer vor).
Indicator de nivel ulei motor
La versiunile echipate cu indicator electric
de nivel al uleiului de motor, conformitatea
nivelului de ulei de motor se afişează pe tabloul
de bord, timp de câteva secunde, la cuplarea
contactului, în acelaşi timp cu informaţia de
întreţinere.Nicio verificare a nivelului nu este valabilă,
decât dacă vehiculul este pe teren
orizontal, cu motorul oprit de mai mult de
30 de minute.
Nivel de ulei corect
Lipsa de ulei Defecţiune a indicatorului de nivel
ulei
Jojă manualăPentru localizarea jojei manuale și
completarea cu ulei la motorul Diesel
,
consultați secțiunea corespunzătoare.
A = maxim; a nu se
depăși niciodată acest
nivel,
B = minim; completați
nivelul prin gura de
umplere cu ulei, cu
un ulei corespunzător
tipului de motorizare.
Este indicat printr-un mesaj pe tabloul de bord.
Este indicată printr-un mesaj pe tabloul de bord.
Dacă lipsa uleiului este confirmată prin
verificarea cu joja manuală, este imperativ să
Este indicată printr-un mesaj pe tabloul de
bord. Contactați un dealer PEUGEOT sau un
Ser vice autorizat.
completaţi nivelul, pentru a evita deteriorarea
motorului.
Instrumente de bord
Page 33 of 312
31

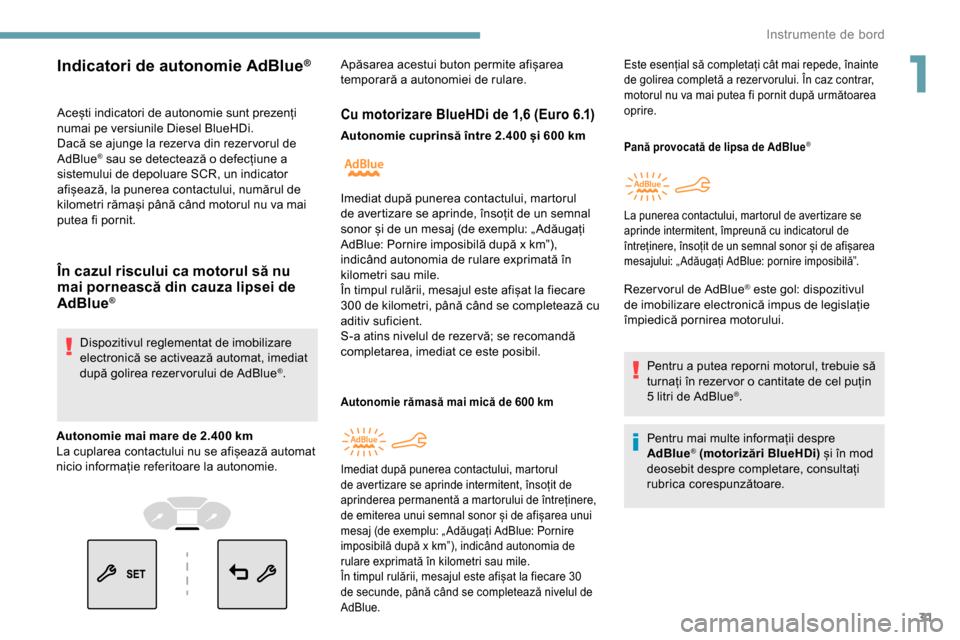

Acești indicatori de autonomie sunt prezenți
numai pe versiunile Diesel BlueHDi.
Dacă se ajunge la rezer va din rezer vorul de
AdBlue
® sau se detectează o defecțiune a
sistemului de depoluare SCR, un indicator
afișează, la punerea contactului, numărul de
kilometri rămași până când motorul nu va mai
putea fi pornit.
În cazul riscului ca motorul să nu
mai pornească din cauza lipsei de
AdBlue
®
Dispozitivul reglementat de imobilizare
electronică se activează automat, imediat
după golirea rezer vorului de AdBlue
®.
Indicatori de autonomie AdBlue®
Autonomie mai mare de 2.400 km
L a cuplarea contactului nu se afișează automat
nicio informație referitoare la autonomie. Apăsarea acestui buton permite afișarea
temporară a autonomiei de rulare.
Cu motorizare BlueHDi de 1,6 (Euro 6.1)
Autonomie cuprinsă între 2.400 și 600 km
Autonomie rămasă mai mică de 600 km
Pană provocată de lipsa de AdBlue®
Rezer vorul de AdBlue® este gol: dispozitivul
de imobilizare electronică impus de legislație
împiedică pornirea motorului.
Pentru a putea reporni motorul, trebuie să
turnați în rezer vor o cantitate de cel puțin
5
litri de AdBlue
®.
Pentru mai multe informații despre
AdBlue
® (motorizări BlueHDi) și în mod
deosebit despre completare, consultați
rubrica corespunzătoare.
Imediat după punerea contactului, martorul
de avertizare se aprinde, însoțit de un semnal
sonor și de un mesaj (de exemplu: „ Adăugați
AdBlue: Pornire imposibilă după x km”),
indicând autonomia de rulare exprimată în
kilometri sau mile.
În timpul rulării, mesajul este afișat la fiecare
300 de kilometri, până când se completează cu
aditiv suficient.
S-a atins nivelul de rezer vă; se recomandă
completarea, imediat ce este posibil.Imediat după punerea contactului, martorul
de avertizare se aprinde intermitent, însoțit de
aprinderea permanentă a martorului de întreținere,
de emiterea unui semnal sonor și de afișarea unui
mesaj (de exemplu: „ Adăugați AdBlue: Pornire
imposibilă după x km”), indicând autonomia de
rulare exprimată în kilometri sau mile.
În timpul rulării, mesajul este afișat la fiecare 30
de secunde, până când se completează nivelul de
AdBlue. Este esențial să completați cât mai repede, înainte
de golirea completă a rezer vorului. În caz contrar,
motorul nu va mai putea fi pornit după următoarea
oprire.
La punerea contactului, martorul de avertizare se
aprinde intermitent, împreună cu indicatorul de
întreținere, însoțit de un semnal sonor și de afișarea
mesajului: „ Adăugați AdBlue: pornire imposibilă”.
1
Instrumente de bord
Page 34 of 312
32

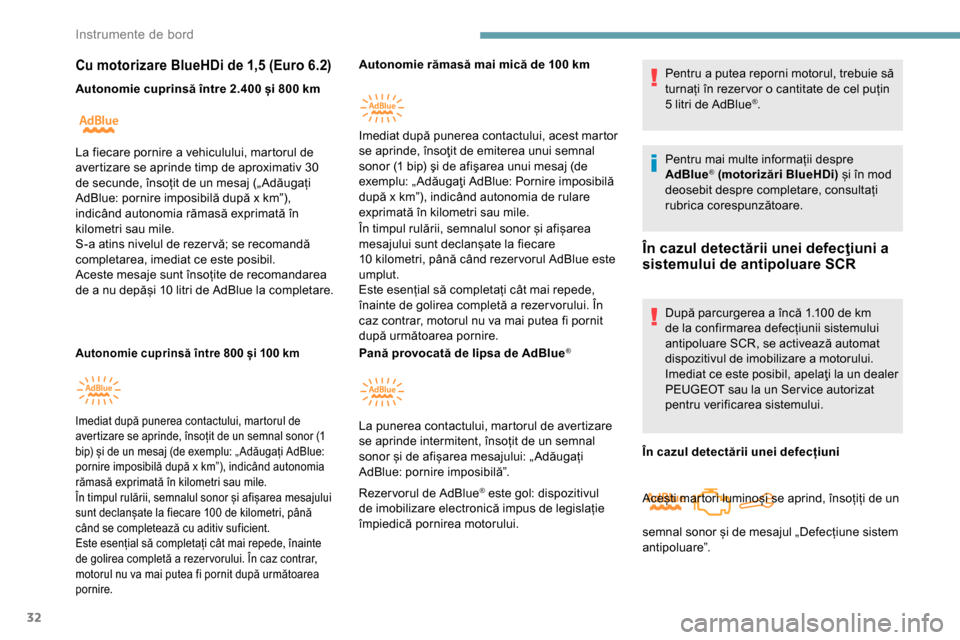

Cu motorizare BlueHDi de 1,5 (Euro 6.2)
Autonomie cuprinsă între 2.400 și 800 km
Autonomie cuprinsă între 800 și 100 km
Autonomie rămasă mai mică de 100 km
Î n timpul rulării, semnalul sonor și afișarea
mesajului sunt declanșate la fiecare
10
kilometri, până când rezer vorul AdBlue este
umplut.
Este esențial să completați cât mai repede,
înainte de golirea completă a rezer vorului. În
caz contrar, motorul nu va mai putea fi pornit
după următoarea pornire.
Pană provocată de lipsa de AdBlue
®
Rezer vorul de AdBlue® este gol: dispozitivul
de imobilizare electronică impus de legislație
împiedică pornirea motorului. Pentru a putea reporni motorul, trebuie să
turnați în rezer vor o cantitate de cel puțin
5
litri de AdBlue
®.
Pentru mai multe informații despre
AdBlue
® (motorizări BlueHDi) și în mod
deosebit despre completare, consultați
rubrica corespunzătoare.
În cazul detectării unei defecţiuni a
sistemului de antipoluare SCR
După parcurgerea a încă 1.100 de km
de la confirmarea defecțiunii sistemului
antipoluare SCR, se activează automat
dispozitivul de imobilizare a motorului.
Imediat ce este posibil, apelaţi la un dealer
PEUGEOT sau la un Ser vice autorizat
pentru verificarea sistemului.
În cazul detectării unei defecțiuni
La fiecare pornire a vehiculului, martorul de
avertizare se aprinde timp de aproximativ 30
de secunde, însoțit de un mesaj („ Adăugați
AdBlue: pornire imposibilă după x km”),
indicând autonomia rămasă exprimată în
kilometri sau mile.
S-a atins nivelul de rezer vă; se recomandă
completarea, imediat ce este posibil.
Aceste mesaje sunt însoțite de recomandarea
de a nu depăși 10
litri de AdBlue la completare.
Imediat după punerea contactului, martorul de
avertizare se aprinde, însoțit de un semnal sonor (1
bip) și de un mesaj (de exemplu: „ Adăugați AdBlue:
pornire imposibilă după x km”), indicând autonomia
rămasă exprimată în kilometri sau mile.
În timpul rulării, semnalul sonor și afișarea mesajului
sunt declanșate la fiecare 100 de kilometri, până
când se completează cu aditiv suficient.
Este esențial să completați cât mai repede, înainte
de golirea completă a rezer vorului. În caz contrar,
motorul nu va mai putea fi pornit după următoarea
pornire.
Imediat după punerea contactului, acest martor
se aprinde, însoţit de emiterea unui semnal
sonor (1 bip) şi de afişarea unui mesaj (de
exemplu: „ Adăugaţi AdBlue: Pornire imposibilă
după x km”), indicând autonomia de rulare
exprimată în kilometri sau mile.
La punerea contactului, martorul de avertizare
se aprinde intermitent, însoțit de un semnal
sonor și de afișarea mesajului: „ Adăugați
AdBlue: pornire imposibilă”.
Acești martori luminoși se aprind, însoțiți de un
semnal sonor și de mesajul „Defecțiune sistem
antipoluare”.
Instrumente de bord

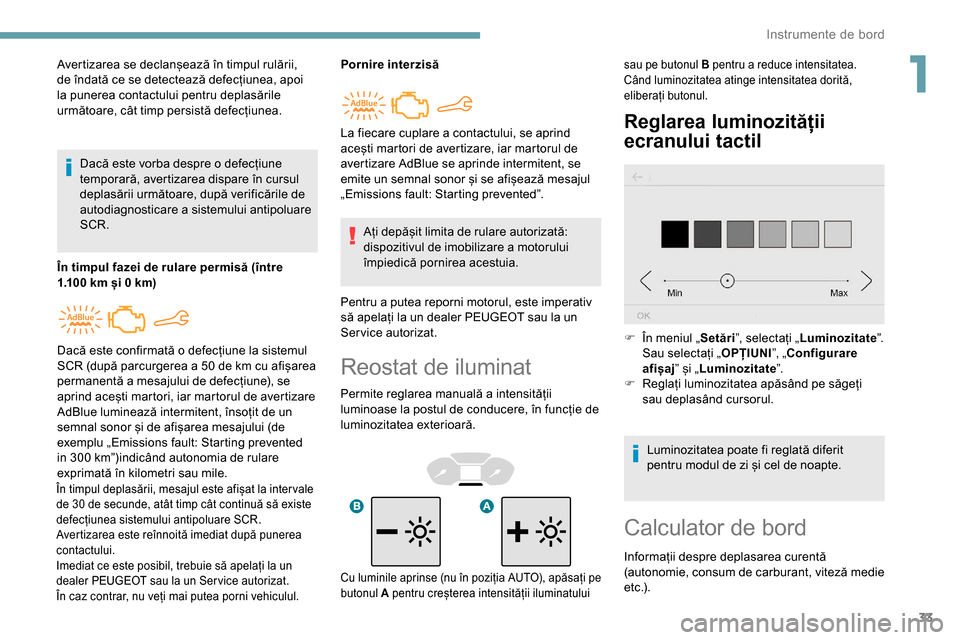

Page 35 of 312
33
Reostat de iluminat
Permite reglarea manuală a intensității
luminoase la postul de conducere, în funcție de
luminozitatea exterioară.
Reglarea luminozității
ecranului tactil
Avertizarea se declanșează în timpul rulării,
de îndată ce se detectează defecțiunea, apoi
la punerea contactului pentru deplasările
următoare, cât timp persistă defecțiunea.Dacă este vorba despre o defecțiune
temporară, avertizarea dispare în cursul
deplasării următoare, după verificările de
autodiagnosticare a sistemului antipoluare
SCR.
În timpul fazei de rulare permisă (între
1.100
km și 0 km)
În timpul deplasării, mesajul este afișat la inter vale
de 30 de secunde, atât timp cât continuă să existe
defecțiunea sistemului antipoluare SCR.
Avertizarea este reînnoită imediat după punerea
contactului.
Imediat ce este posibil, trebuie să apelați la un
dealer PEUGEOT sau la un Ser vice autorizat.
În caz contrar, nu veți mai putea porni vehiculul.
Pornire interzisăAți depășit limita de rulare autorizată:
dispozitivul de imobilizare a motorului
împiedică pornirea acestuia.
Pentru a putea reporni motorul, este imperativ
să apelați la un dealer PEUGEOT sau la un
Ser vice autorizat.
Dacă este confirmată o defecțiune la sistemul
SCR (după parcurgerea a 50 de km cu afișarea
permanentă a mesajului de defecțiune), se
aprind acești martori, iar martorul de avertizare
AdBlue luminează intermitent, însoțit de un
semnal sonor și de afișarea mesajului (de
exemplu „Emissions fault: Starting prevented
in 300
km”)indicând autonomia de rulare
exprimată în kilometri sau mile. La fiecare cuplare a contactului, se aprind
acești martori de avertizare, iar martorul de
avertizare AdBlue se aprinde intermitent, se
emite un semnal sonor și se afișează mesajul
„Emissions fault: Starting prevented”.sau pe butonul B pentru a reduce intensitatea.
Când luminozitatea atinge intensitatea dorită,
eliberați butonul.
F În meniul „
Setări”, selectați „ Luminozitate ”.
Sau selectați „ OPȚIUNI”, „Configurare
afișaj ” și „Luminozitate ”.
F
R
eglați luminozitatea apăsând pe săgeți
sau deplasând cursorul.
Luminozitatea poate fi reglată diferit
pentru modul de zi și cel de noapte.
Calculator de bord
Informații despre deplasarea curentă
(autonomie, consum de carburant, viteză medie
e t c .) .
Cu luminile aprinse (nu în poziția AUTO), apăsați pe
butonul A pentru creșterea intensității iluminatului
1
Instrumente de bord
Page 36 of 312
34

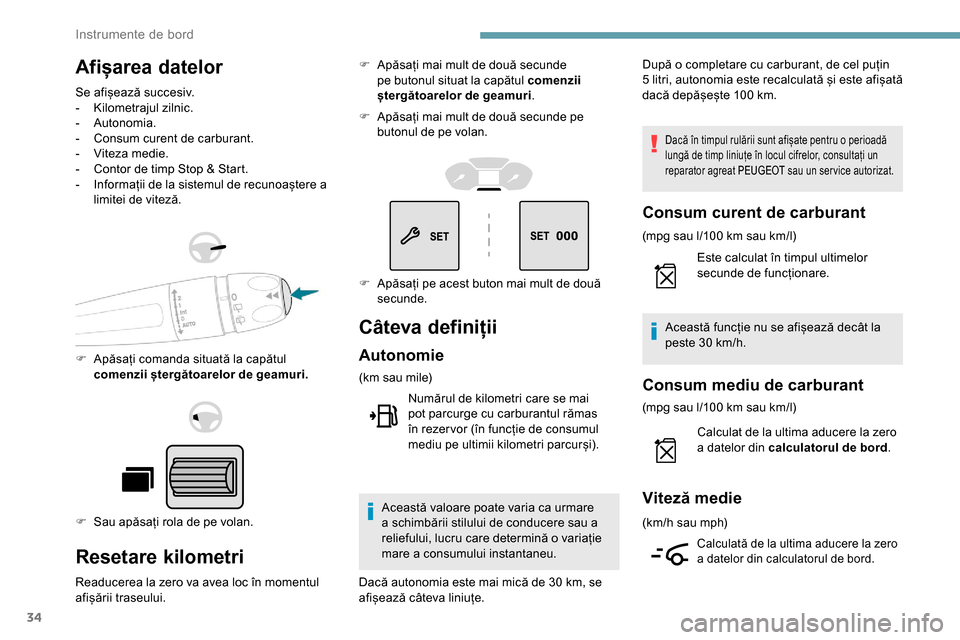

Afișarea datelor
Se afișează succesiv.
- Kilometrajul zilnic.
-
Aut
onomia.
-
C
onsum curent de carburant.
-
V
iteza medie.
-
C
ontor de timp Stop & Start.
-
I
nformații de la sistemul de recunoaștere a
limitei de viteză.
F
A
păsați comanda situată la capătul
comenzii ștergătoarelor de geamuri.
F
S
au apăsați rola de pe volan.
Resetare kilometri
Readucerea la zero va avea loc în momentul
afișării traseului. F
A
păsați mai mult de două secunde
pe butonul situat la capătul comenzii
ștergătoarelor de geamuri .
F
A
păsați mai mult de două secunde pe
butonul de pe volan.
Câteva definiții
Autonomie
(km sau mile)
Numărul de kilometri care se mai
pot parcurge cu carburantul rămas
în rezer vor (în funcție de consumul
mediu pe ultimii kilometri parcurși).
Această valoare poate varia ca urmare
a schimbării stilului de conducere sau a
reliefului, lucru care determină o variație
mare a consumului instantaneu. După o completare cu carburant, de cel puțin
5
litri, autonomia este recalculată și este afișată
dacă depășește 100 km.
Dacă în timpul rulării sunt afișate pentru o perioadă
lungă de timp liniuțe în locul cifrelor, consultați un
reparator agreat PEUGEOT sau un ser vice autorizat.
Consum curent de carburant
(mpg sau l/100 km sau km/l)
E ste calculat în timpul ultimelor
secunde de funcționare.
Această funcție nu se afișează decât la
peste 30
km/h.
Consum mediu de carburant
(mpg sau l/100 km sau km/l)
C alculat de la ultima aducere la zero
a datelor din calculatorul de bord .
Viteză medie
(km/h sau mph)
Calculată de la ultima aducere la zero
a datelor din calculatorul de bord.
F Apăsați pe acest buton mai mult de două
secunde.
Dacă autonomia este mai mică de 30
km, se
afișează câteva liniuțe.
Instrumente de bord
Page 37 of 312
35

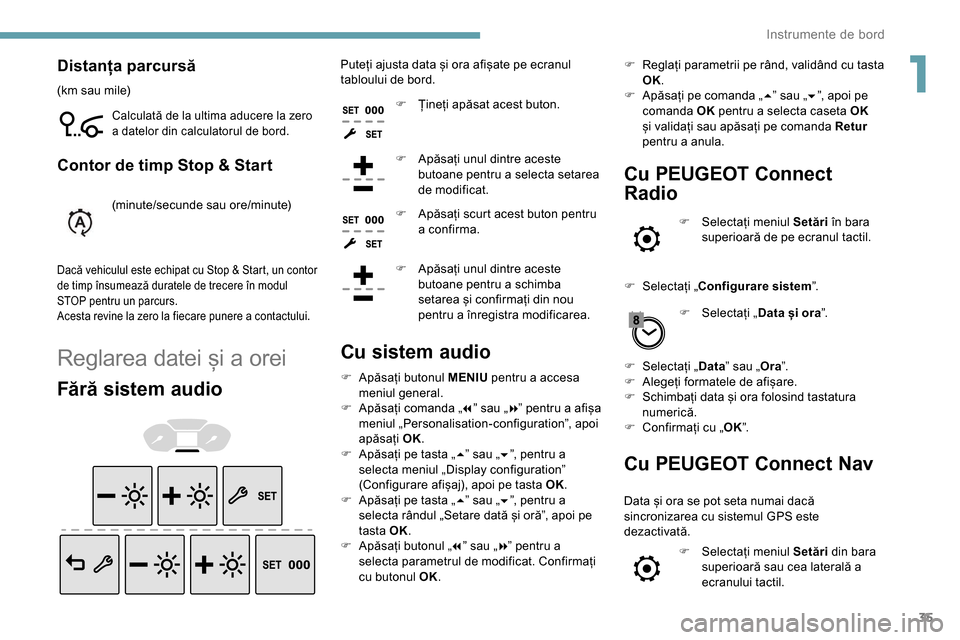

Distanța parcursă
(km sau mile)
Calculată de la ultima aducere la zero
a datelor din calculatorul de bord.
Contor de timp Stop & Start
(minute/secunde sau ore/minute)
Dacă vehiculul este echipat cu Stop & Start, un contor
de timp însumează duratele de trecere în modul
STOP pentru un parcurs.
Acesta revine la zero la fiecare punere a contactului.
Reglarea datei și a orei
Fără sistem audio
Puteți ajusta data și ora afișate pe ecranul
tabloului de bord.F
Ț
ineți apăsat acest buton.
F
A
păsați unul dintre aceste
butoane pentru a selecta setarea
de modificat.
F
A
păsați scurt acest buton pentru
a confirma.
F
A
păsați unul dintre aceste
butoane pentru a schimba
setarea și confirmați din nou
pentru a înregistra modificarea.
Cu sistem audio
F Apăsați butonul MENIU pentru a accesa
meniul general.
F
A
păsați comanda „ 7” sau „ 8” pentru a afișa
meniul „Personalisation-configuration”, apoi
apăsați OK.
F
A
păsați pe tasta „ 5” sau „ 6”, pentru a
selecta meniul „Display configuration”
(Configurare afișaj), apoi pe tasta OK.
F
A
păsați pe tasta „ 5” sau „ 6”, pentru a
selecta rândul „Setare dată și oră”, apoi pe
tasta OK.
F
A
păsați butonul „ 7” sau „ 8” pentru a
selecta parametrul de modificat. Confirmați
cu butonul OK. F
R
eglați parametrii pe rând, validând cu tasta
OK.
F
A
păsați pe comanda „
5” sau „ 6”, apoi pe
comanda OK pentru a selecta caseta OK
și validați sau apăsați pe comanda Retur
pentru a anula.
Cu PEUGEOT Connect
Radio
F Selectați meniul Setări în bara
superioară de pe ecranul tactil.
F
Sel
ectați „ Configurare sistem ”.
F
Sel
ectați „Data și ora ”.
F
Sel
ectați „ Data” sau „ Ora”.
F
A
legeți formatele de afișare.
F
S
chimbați data și ora folosind tastatura
numerică.
F
C
onfirmați cu „ OK”.
Cu PEUGEOT Connect Nav
Data și ora se pot seta numai dacă
sincronizarea cu sistemul GPS este
dezactivată.
F
S
electați meniul Setări din bara
superioară sau cea laterală a
ecranului tactil.
1
Instrumente de bord
Page 38 of 312
36

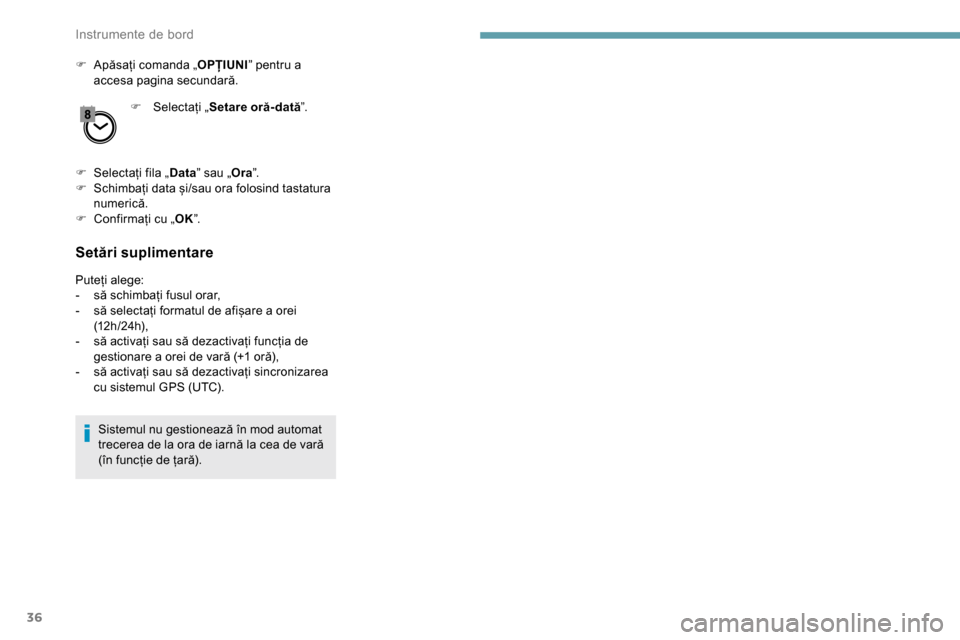

F Apăsați comanda „OPȚIUNI” pentru a
accesa pagina secundară.
F
Sel
ectați „Setare oră- dată ”.
F
S
electați fila „ Data” sau „ Ora”.
F
S
chimbați data și/sau ora folosind tastatura
numerică.
F
C
onfirmați cu „ OK”.
Setări suplimentare
Puteți alege:
-
s ă schimbați fusul orar,
-
s
ă selectați formatul de afișare a orei
(12 h / 24 h),
-
s
ă activați sau să dezactivați funcția de
gestionare a orei de vară (+1 oră),
-
s
ă activați sau să dezactivați sincronizarea
cu sistemul GPS (UTC).
Sistemul nu gestionează în mod automat
trecerea de la ora de iarnă la cea de vară
(în funcție de țară).
Instrumente de bord
Page 39 of 312
37

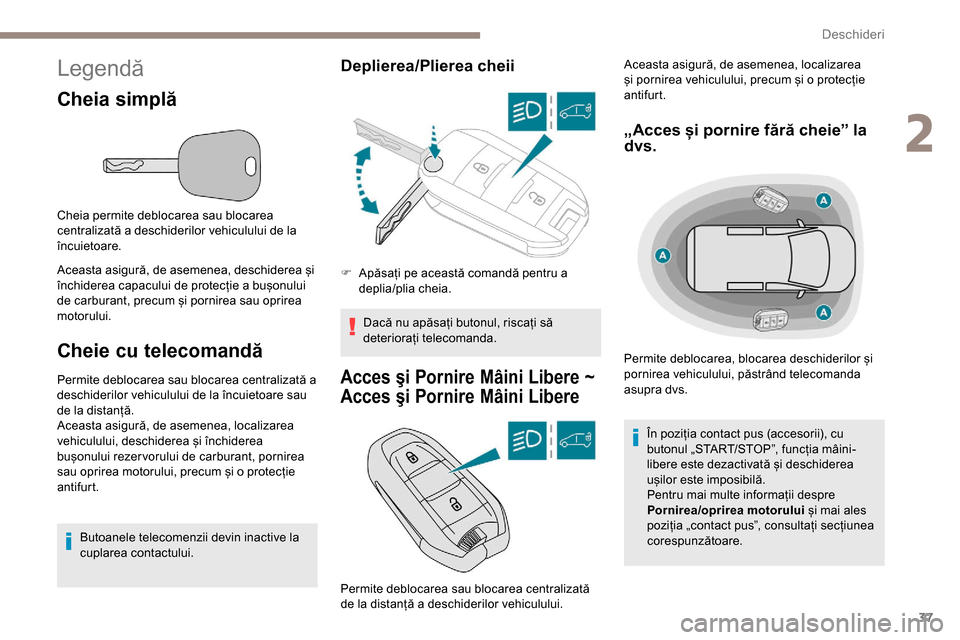

Legendă
Cheia simplă
Cheia permite deblocarea sau blocarea
centralizată a deschiderilor vehiculului de la
încuietoare.
Aceasta asigură, de asemenea, deschiderea și
închiderea capacului de protecție a bușonului
de carburant, precum și pornirea sau oprirea
motorului.
Cheie cu telecomandă
Permite deblocarea sau blocarea centralizată a
deschiderilor vehiculului de la încuietoare sau
de la distanță.
Aceasta asigură, de asemenea, localizarea
vehiculului, deschiderea și închiderea
bușonului rezer vorului de carburant, pornirea
sau oprirea motorului, precum și o protecție
antifurt.Butoanele telecomenzii devin inactive la
cuplarea contactului.
Deplierea/Plierea cheii
Dacă nu apăsați butonul, riscați să
deteriorați telecomanda.
Acces şi Pornire Mâini Libere ~
Acces şi Pornire Mâini Libere
F Apăsați pe această comandă pentru a deplia/plia cheia. Aceasta asigură, de asemenea, localizarea
și pornirea vehiculului, precum și o protecție
antifurt.
„Acces și pornire fără cheie” la
dvs.
Permite deblocarea, blocarea deschiderilor și
pornirea vehiculului, păstrând telecomanda
asupra dvs.
În poziția contact pus (accesorii), cu
butonul „START/STOP”, funcția mâini-
libere este dezactivată și deschiderea
ușilor este imposibilă.
Pentru mai multe informații despre
Pornirea/oprirea motorului și mai ales
poziția „contact pus”, consultați secțiunea
corespunzătoare.
Permite deblocarea sau blocarea centralizată
de la distanță a deschiderilor vehiculului.
2
D
Page 40 of 312
38

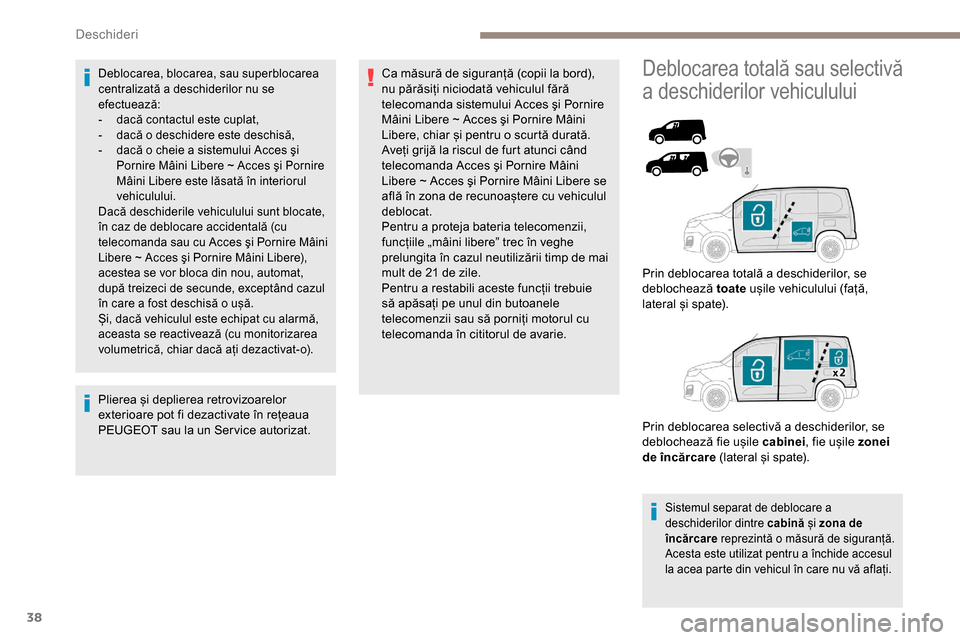

Deblocarea, blocarea, sau superblocarea
centralizată a deschiderilor nu se
efectuează:
-
d
acă contactul este cuplat,
-
d
acă o deschidere este deschisă,
-
d
acă o cheie a sistemului Acces şi
Pornire Mâini Libere ~ Acces şi Pornire
Mâini Libere este lăsată în interiorul
vehiculului.
Dacă deschiderile vehiculului sunt blocate,
în caz de deblocare accidentală (cu
telecomanda sau cu Acces şi Pornire Mâini
Libere ~ Acces şi Pornire Mâini Libere),
acestea se vor bloca din nou, automat,
după treizeci de secunde, exceptând cazul
în care a fost deschisă o ușă.
Și, dacă vehiculul este echipat cu alarmă,
aceasta se reactivează (cu monitorizarea
volumetrică, chiar dacă ați dezactivat-o).
Plierea și deplierea retrovizoarelor
exterioare pot fi dezactivate în rețeaua
PEUGEOT sau la un Ser vice autorizat. Ca măsură de siguranță (copii la bord),
nu părăsiți niciodată vehiculul fără
telecomanda sistemului Acces şi Pornire
Mâini Libere ~ Acces şi Pornire Mâini
Libere, chiar și pentru o scurtă durată.
Aveți grijă la riscul de furt atunci când
telecomanda Acces şi Pornire Mâini
Libere ~ Acces şi Pornire Mâini Libere se
află în zona de recunoaștere cu vehiculul
deblocat.
Pentru a proteja bateria telecomenzii,
funcțiile „mâini libere” trec în veghe
prelungita în cazul neutilizării timp de mai
mult de 21 de zile.
Pentru a restabili aceste funcții trebuie
să apăsați pe unul din butoanele
telecomenzii sau să porniți motorul cu
telecomanda în cititorul de avarie.
Deblocarea totală sau selectivă
a deschiderilor vehiculului
Sistemul separat de deblocare a
deschiderilor dintre
cabină și zona de
încărcare reprezintă o măsură de siguranță.
Acesta este utilizat pentru a închide accesul
la acea parte din vehicul în care nu vă aflați.
Prin deblocarea totală a deschiderilor, se
deblochează toate ușile vehiculului (față,
lateral și spate).
Prin deblocarea selectivă a deschiderilor, se
deblochează fie ușile cabinei , fie ușile zonei
de încărcare (lateral și spate).
Deschideri
