Peugeot Partner 2019 Manuel du propriétaire (in French)

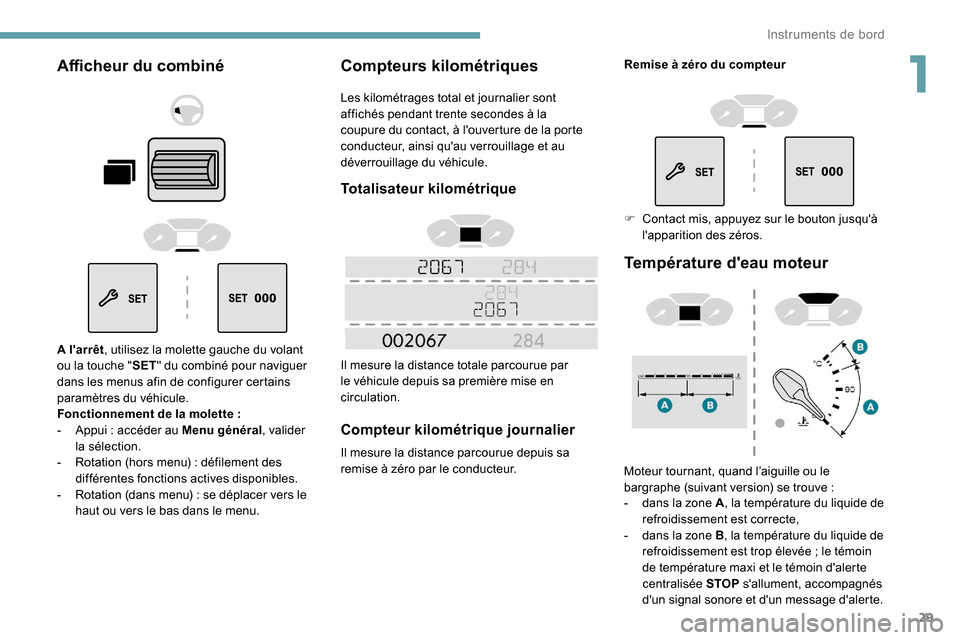

29
Afficheur du combiné
A l'arrêt, utilisez la molette gauche du volant
ou la touche " SET" du combiné pour naviguer
dans les menus afin de configurer certains
paramètres du véhicule.
Fonctionnement de la molette


:
-

A
ppui : accéder au Menu général , valider
la sélection.
-

R
otation (hors menu) : défilement des
différentes fonctions actives disponibles.
-

R
otation (dans menu) : se déplacer vers le
haut ou vers le bas dans le menu.
Compteurs kilométriques
Les kilométrages total et journalier sont
affichés pendant trente secondes à la
coupure du contact, à l'ouverture de la porte
conducteur, ainsi qu'au verrouillage et au
déverrouillage du véhicule.
Totalisateur kilométrique
Il mesure la distance totale parcourue par
le véhicule depuis sa première mise en
circulation.
Compteur kilométrique journalier
Il mesure la distance parcourue depuis sa
remise à zéro par le conducteur.
Température d'eau moteur
Moteur tournant, quand l’aiguille ou le
bargraphe (suivant version) se trouve :
-

d
ans la zone A , la température du liquide de
refroidissement est correcte,
-

d
ans la zone B , la température du liquide de
refroidissement est trop élevée


; le témoin
de température maxi et le témoin d'alerte
centralisée STOP s'allument, accompagnés
d'un signal sonore et d'un message d'alerte.
Remise à zéro du compteur
F

C
ontact mis, appuyez sur le bouton jusqu'à
l'apparition des zéros.
1
Instruments de bord

30

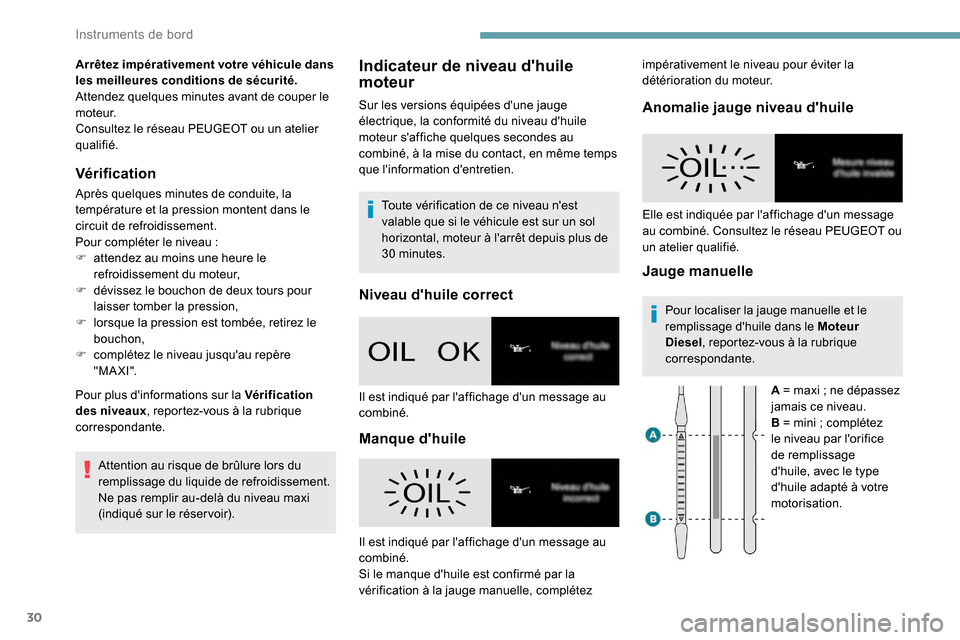

Arrêtez impérativement votre véhicule dans
les meilleures conditions de sécurité.
Attendez quelques minutes avant de couper le
moteur.
Consultez le réseau PEUGEOT ou un atelier
qualifié.
Vérification
Après quelques minutes de conduite, la
t empérature et la pression montent dans le
circuit de refroidissement.
Pour compléter le niveau
:
F

a
ttendez au moins une heure le
refroidissement du moteur,
F

d
évissez le bouchon de deux tours pour
laisser tomber la pression,
F

l
orsque la pression est tombée, retirez le
bouchon,
F

c
omplétez le niveau jusqu'au repère
" M A X I ".
Pour plus d'informations sur la Vérification
des niveaux , reportez-vous à la rubrique
correspondante.
Attention au risque de brûlure lors du
remplissage du liquide de refroidissement.
Ne pas remplir au-delà du niveau maxi
(indiqué sur le réser voir).
Indicateur de niveau d'huile
moteur
Sur les versions équipées d'une jauge
électrique, la conformité du niveau d'huile
moteur s'affiche quelques secondes au
combiné, à la mise du contact, en même temps
que l'information d'entretien.
Toute vérification de ce niveau n'est
valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus de
30


minutes.
Niveau d'huile correct
Manque d'huile Anomalie jauge niveau d'huile
Jauge manuellePour localiser la jauge manuelle et le
remplissage d'huile dans le Moteur
Diesel
, reportez-vous à la rubrique
correspondante.
A = maxi
; ne dépassez
jamais ce niveau.
B = mini
; complétez
le niveau par l'orifice
de remplissage
d'huile, avec le type
d'huile adapté à votre
motorisation.
Il est indiqué par l'affichage d'un message au
combiné.
Il est indiqué par l'affichage d'un message au
combiné.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, complétez Elle est indiquée par l'affichage d'un message
au combiné. Consultez le réseau PEUGEOT ou
un atelier qualifié. impérativement le niveau pour éviter la
détérioration du moteur.
Instruments de bord

31

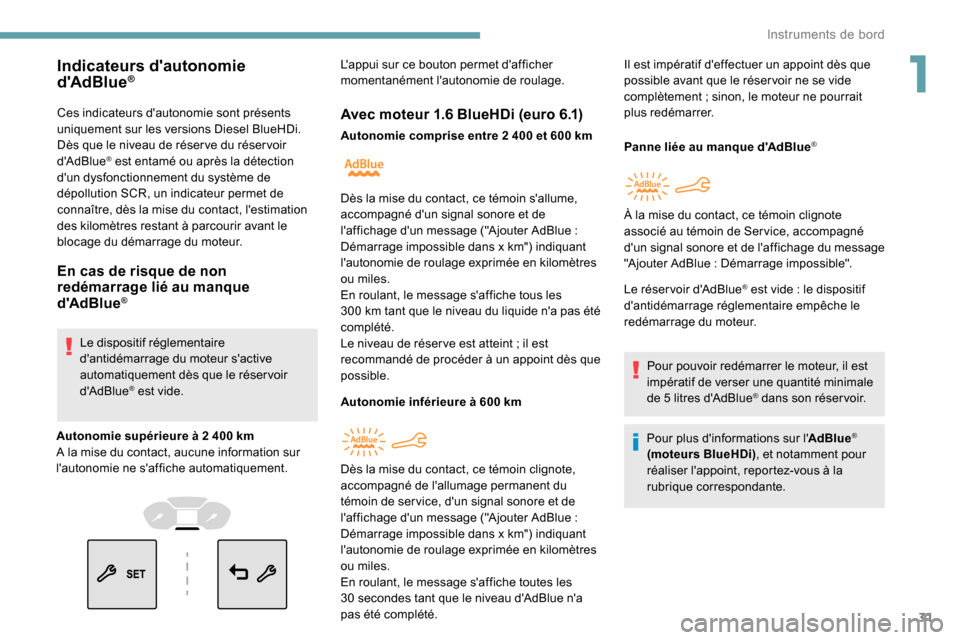

Ces indicateurs d'autonomie sont présents
uniquement sur les versions Diesel BlueHDi.
Dès que le niveau de réser ve du réser voir
d'AdBlue
® est entamé ou après la détection
d'un dysfonctionnement du système de
dépollution SCR, un indicateur permet de
connaître, dès la mise du contact, l'estimation
des

kilomètres restant à parcourir avant le
blocage du démarrage du moteur.
En cas de risque de non
redémarrage lié au manque
d'AdBlue
®
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réser voir
d'AdBlue
® est vide.
Indicateurs d'autonomie
d'AdBlue®
Autonomie supérieure à 2 400 km
A l a mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement. L'appui sur ce bouton permet d'afficher
momentanément l'autonomie de roulage.
Avec moteur 1.6 BlueHDi (euro 6.1)
Autonomie comprise entre 2 400 et 600 km
A utonomie inférieure à 600 km Panne liée au manque d'AdBlue®
Le réser voir d'AdBlue® est vide : le dispositif
d
'antidémarrage réglementaire empêche le
redémarrage du moteur.
Pour pouvoir redémarrer le moteur, il est
impératif de verser une quantité minimale
de 5

litres d'AdBlue
® dans son réser voir.
Pour plus d'informations sur l' AdBlue
®
(moteurs BlueHDi) , et notamment pour
réaliser l'appoint, reportez-vous à la
rubrique correspondante.
Dès la mise du contact, ce témoin s'allume,
accompagné d'un signal sonore et de
l'affichage d'un message ("Ajouter AdBlue

:
Démarrage impossible dans x


km") indiquant
l'autonomie de roulage exprimée en

kilomètres
ou miles.
En roulant, le message s'affiche tous les
300

km tant que le niveau du liquide n'a pas été
complété.
Le niveau de réser ve est atteint

; il est
recommandé de procéder à un appoint dès que
possible.
Dès la mise du contact, ce témoin clignote,
accompagné de l'allumage permanent du
témoin de ser vice, d'un signal sonore et de
l'affichage d'un message ("Ajouter AdBlue

:
Démarrage impossible dans x


km") indiquant
l'autonomie de roulage exprimée en

kilomètres
ou miles.
En roulant, le message s'affiche toutes les
30

secondes tant que le niveau d'AdBlue n'a
pas été complété. Il est impératif d'effectuer un appoint dès que
possible avant que le réser voir ne se vide
complètement

; sinon, le moteur ne pourrait
plus redémarrer.
À la mise du contact, ce témoin clignote
associé au témoin de Ser vice, accompagné
d'un signal sonore et de l'affichage du message
"Ajouter AdBlue

: Démarrage impossible".
1
Instruments de bord

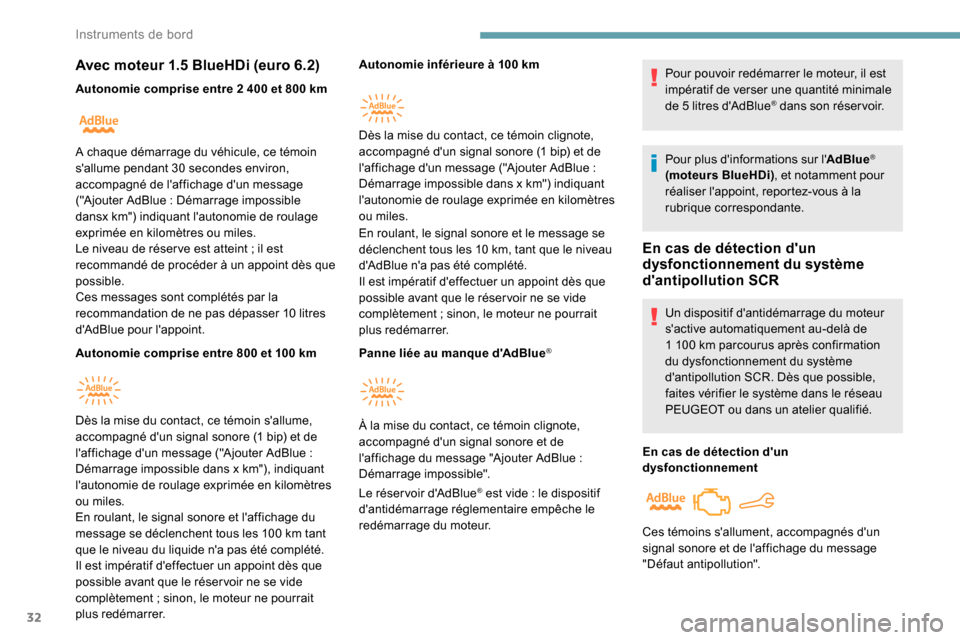

32
Avec moteur 1.5 BlueHDi (euro 6.2)
Autonomie comprise entre 2 400 et 800 km
A utonomie comprise entre 800 et 100

kmAutonomie inférieure à 100
km
En roulant, le signal sonore et le message se
déclenchent tous les 10 km, tant que le niveau
d'AdBlue n'a pas été complété.
Il est impératif d'effectuer un appoint dès que
possible avant que le réser voir ne se vide
complètement
; sinon, le moteur ne pourrait
plus redémarrer.
Panne liée au manque d'AdBlue
®
Le réser voir d'AdBlue® est vide : le dispositif
d
'antidémarrage réglementaire empêche le
redémarrage du moteur. Pour pouvoir redémarrer le moteur, il est
impératif de verser une quantité minimale
de 5
litres d'AdBlue
® dans son réser voir.
Pour plus d'informations sur l' AdBlue
®
(moteurs BlueHDi) , et notamment pour
réaliser l'appoint, reportez-vous à la
rubrique correspondante.
En cas de détection d'un
dysfonctionnement du système
d'antipollution SCR
Un dispositif d'antidémarrage du moteur
s'active automatiquement au-delà de
1
100 km parcourus après confirmation
du dysfonctionnement du système
d'antipollution SCR. Dès que possible,
faites vérifier le système dans le réseau
PEUGEOT ou dans un atelier qualifié.
En cas de détection d'un
dysfonctionnement
A chaque démarrage du véhicule, ce témoin
s'allume pendant 30

secondes environ,
accompagné de l'affichage d'un message
("Ajouter AdBlue

: Démarrage impossible
dansx


km") indiquant l'autonomie de roulage
exprimée en


kilomètres ou miles.
Le niveau de réser ve est atteint

; il est
recommandé de procéder à un appoint dès que
possible.
Ces messages sont complétés par la
recommandation de ne pas dépasser 10

litres
d'AdBlue pour l'appoint.
Dès la mise du contact, ce témoin s'allume,
accompagné d'un signal sonore (1 bip) et de
l'affichage d'un message ("Ajouter AdBlue

:
Démarrage impossible dans x


km"), indiquant
l'autonomie de roulage exprimée en

kilomètres
ou miles.
En roulant, le signal sonore et l'affichage du
message se déclenchent tous les 100

km tant
que le niveau du liquide n'a pas été complété.
Il est impératif d'effectuer un appoint dès que
possible avant que le réser voir ne se vide
complètement

; sinon, le moteur ne pourrait
plus redémarrer. Dès la mise du contact, ce témoin clignote,
accompagné d'un signal sonore (1 bip) et de
l'affichage d'un message ("Ajouter AdBlue

:
Démarrage impossible dans x


km") indiquant
l'autonomie de roulage exprimée en

kilomètres
ou miles.
À la mise du contact, ce témoin clignote,
accompagné d'un signal sonore et de
l'affichage du message "Ajouter AdBlue

:
Démarrage impossible".
Ces témoins s'allument, accompagnés d'un
signal sonore et de l'affichage du message
"Défaut antipollution".
Instruments de bord

33

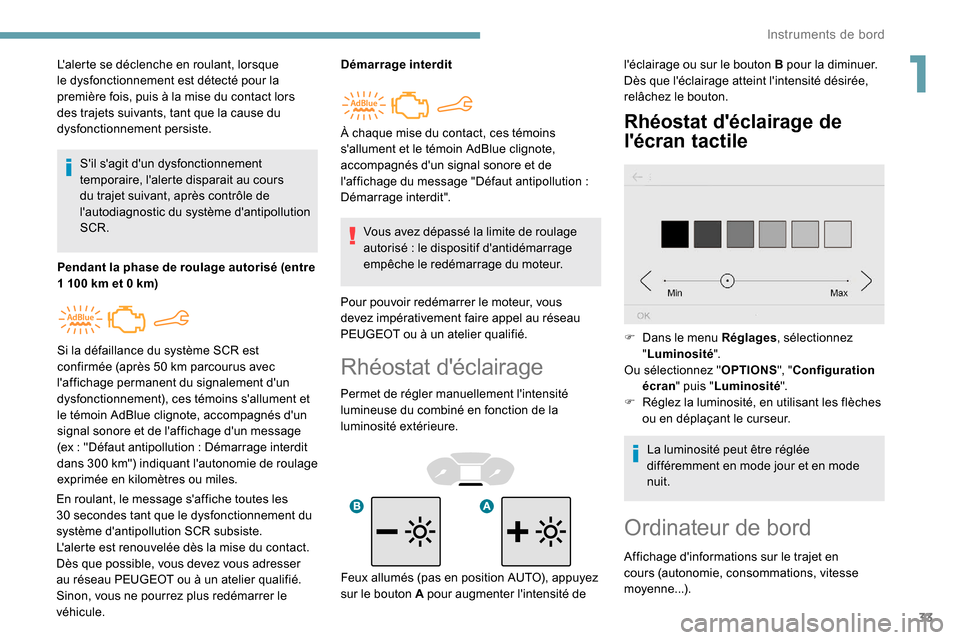

Rhéostat d'éclairage
Permet de régler manuellement l'intensité
lumineuse du combiné en fonction de la
luminosité extérieure.
Rhéostat d'éclairage de
l'écran tactile
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait au cours
du trajet suivant, après contrôle de
l'autodiagnostic du système d'antipollution
SCR.
Pendant la phase de roulage autorisé (entre
1
100 km et 0 km)
En roulant, le message s'affiche toutes les
30
secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
L'alerte est renouvelée dès la mise du contact.
Dès que possible, vous devez vous adresser
au réseau PEUGEOT ou à un atelier qualifié.
Sinon, vous ne pourrez plus redémarrer le
véhicule. Démarrage interdit
Vous avez dépassé la limite de roulage
autorisé
: le dispositif d'antidémarrage
empêche le redémarrage du moteur.
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
PEUGEOT ou à un atelier qualifié.
Si la défaillance du système SCR est
confirmée (après 50
km parcourus avec
l'affichage permanent du signalement d'un
dysfonctionnement), ces témoins s'allument et
le témoin AdBlue clignote, accompagnés d'un
signal sonore et de l'affichage d'un message
(ex
: "Défaut antipollution : Démarrage interdit
dans 300
km") indiquant l'autonomie de roulage
exprimée en


kilomètres ou miles. À chaque mise du contact, ces témoins
s'allument et le témoin AdBlue clignote,
accompagnés d'un signal sonore et de
l'affichage du message "Défaut antipollution
:
Démarrage interdit". l'éclairage ou sur le bouton
B pour la diminuer.
Dès que l'éclairage atteint l'intensité désirée,
relâchez le bouton.
F

D
ans le menu Réglages, sélectionnez
" Luminosité ".
Ou sélectionnez " OPTIONS", "Configuration
écran " puis " Luminosité ".
F

R
églez la luminosité, en utilisant les flèches
ou en déplaçant le curseur.
La luminosité peut être réglée
différemment en mode jour et en mode
nuit.
Ordinateur de bord
Affichage d'informations sur le trajet en
cours (autonomie, consommations, vitesse
moyenne...).
Feux allumés (pas en position AUTO), appuyez
sur le bouton

A pour augmenter l'intensité de
1
Instruments de bord

34

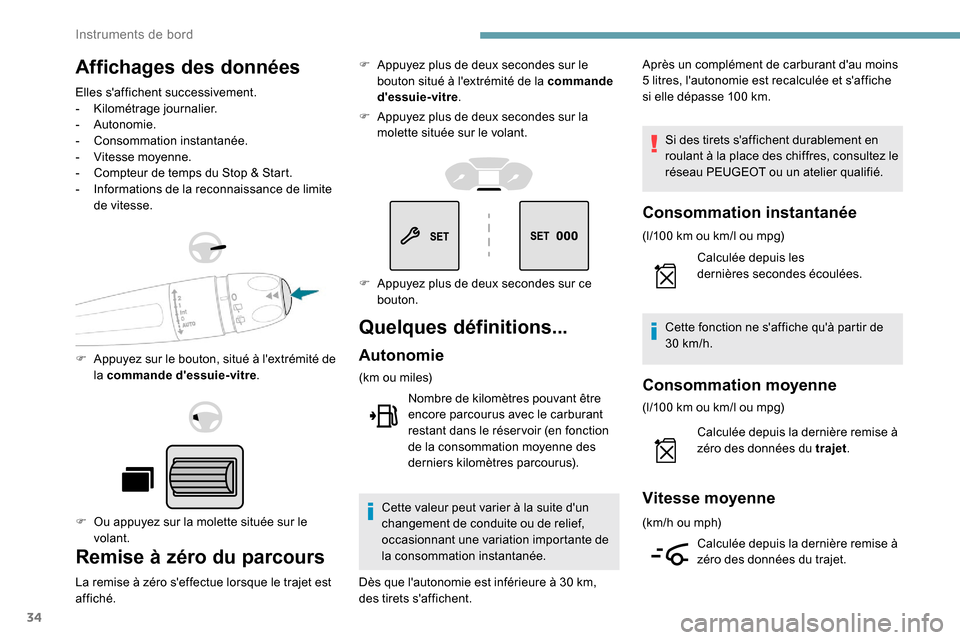

Affichages des données
Elles s'affichent successivement.
- Kilométrage journalier.
-


Autonomie.
-
C

onsommation instantanée.
-

V
itesse moyenne.
-

C
ompteur de temps du Stop & Start.
-

I
nformations de la reconnaissance de limite
de vitesse.
F

A
ppuyez sur le bouton, situé à l'extrémité de
la commande d'essuie-vitre .
F

O
u appuyez sur la molette située sur le
volant.
Remise à zéro du parcours
La remise à zéro s'effectue lorsque le trajet est
affiché. F

A
ppuyez plus de deux secondes sur le
bouton situé à l'extrémité de la commande
d'essuie-vitre .
F
A
ppuyez plus de deux secondes sur la
molette située sur le volant.
Quelques définitions...
Autonomie
(km ou miles)
Nombre de

kilomètres pouvant être
encore parcourus avec le carburant
restant dans le réser voir (en fonction
de la consommation moyenne des
derniers


kilomètres parcourus).
Cette valeur peut varier à la suite d'un
changement de conduite ou de relief,
occasionnant une variation importante de
la consommation instantanée. Après un complément de carburant d'au moins
5
litres, l'autonomie est recalculée et s'affiche
si elle dépasse 100 km.
Si des tirets s'affichent durablement en
roulant à la place des chiffres, consultez le
réseau PEUGEOT ou un atelier qualifié.
Consommation instantanée
(l/100 km ou km/l ou mpg)
C alculée depuis les
dernières


secondes écoulées.
Cette fonction ne s'affiche qu'à partir de
30


km/h.
Consommation moyenne
(l/100 km ou km/l ou mpg)
C alculée depuis la dernière remise à
zéro des données du trajet .
Vitesse moyenne
(km/h ou mph)
Calculée depuis la dernière remise à
zéro des données du trajet.
F

A

ppuyez plus de deux

secondes sur ce
bouton.
Dès que l'autonomie est inférieure à 30

km,
des tirets s'affichent.
Instruments de bord

35

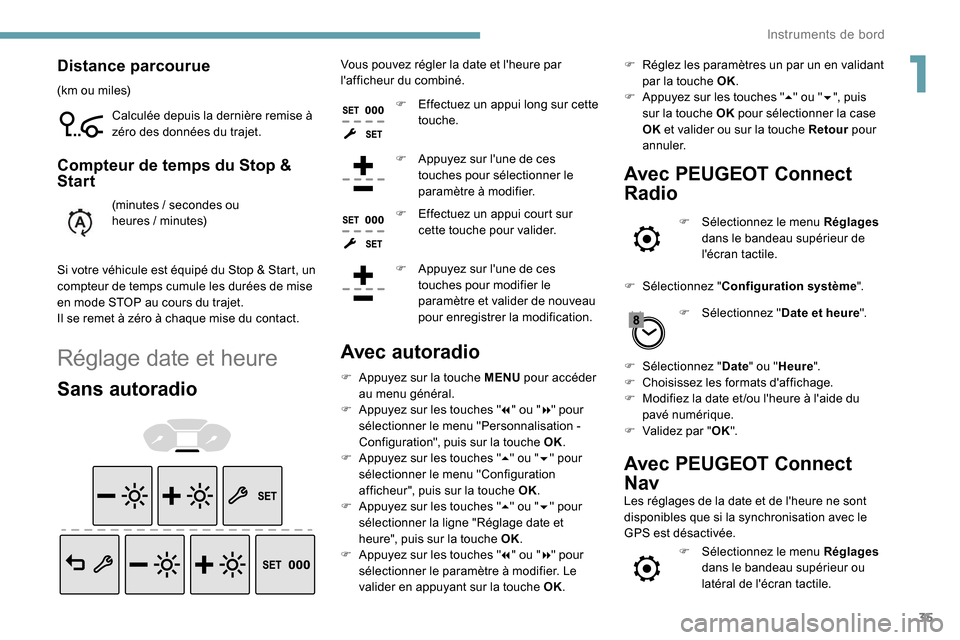

Distance parcourue
(km ou miles)Calculée depuis la dernière remise à
zéro des données du trajet.
Compteur de temps du Stop &
Start
(minutes / secondes ou
h eures / minutes)
Si votre véhicule est équipé du Stop & Start, un
compteur de temps cumule les durées de mise
en mode STOP au cours du trajet.
Il se remet à zéro à chaque mise du contact.
Réglage date et heure
Sans autoradio
Vous pouvez régler la date et l'heure par
l'afficheur du combiné. F

E
ffectuez un appui long sur cette
touche.
F

A
ppuyez sur l'une de ces
touches pour sélectionner le
paramètre à modifier.
F

E
ffectuez un appui court sur
cette touche pour valider.
F

A
ppuyez sur l'une de ces
touches pour modifier le
paramètre et valider de nouveau
pour enregistrer la modification.
Avec autoradio
F Appuyez sur la touche MENU pour accéder
au menu général.
F

A
ppuyez sur les touches " 7" ou " 8" pour
sélectionner le menu "Personnalisation -
Configuration", puis sur la touche OK.
F

A
ppuyez sur les touches " 5" ou " 6" pour
sélectionner le menu "Configuration
afficheur", puis sur la touche OK.
F

A
ppuyez sur les touches " 5" ou " 6" pour
sélectionner la ligne "Réglage date et
heure", puis sur la touche OK.
F

A
ppuyez sur les touches " 7" ou " 8" pour
sélectionner le paramètre à modifier. Le
valider en appuyant sur la touche OK. F

R
églez les paramètres un par un en validant
par la touche OK.
F
A
ppuyez sur les touches "
5" ou " 6", puis
sur la touche OK pour sélectionner la case
OK et valider ou sur la touche Retour pour
annuler.
Avec PEUGEOT Connect
Radio
F Sélectionnez le menu Réglages
dans le bandeau supérieur de
l'écran tactile.
F

Sél

ectionnez " Configuration système ".
F

Sél
ectionnez " Date et heure ".
F

Sél

ectionnez " Date" ou " Heure ".
F

C

hoisissez les formats d'affichage.
F

M

odifiez la date et /ou l'heure à l'aide du
pavé numérique.
F

V

alidez par " OK".
Avec PEUGEOT Connect
Nav
Les réglages de la date et de l'heure ne sont
disponibles que si la synchronisation avec le
GPS est désactivée.
F

Sél
ectionnez le menu Réglages
dans le bandeau supérieur ou
latéral de l'écran tactile.
1
Instruments de bord

36

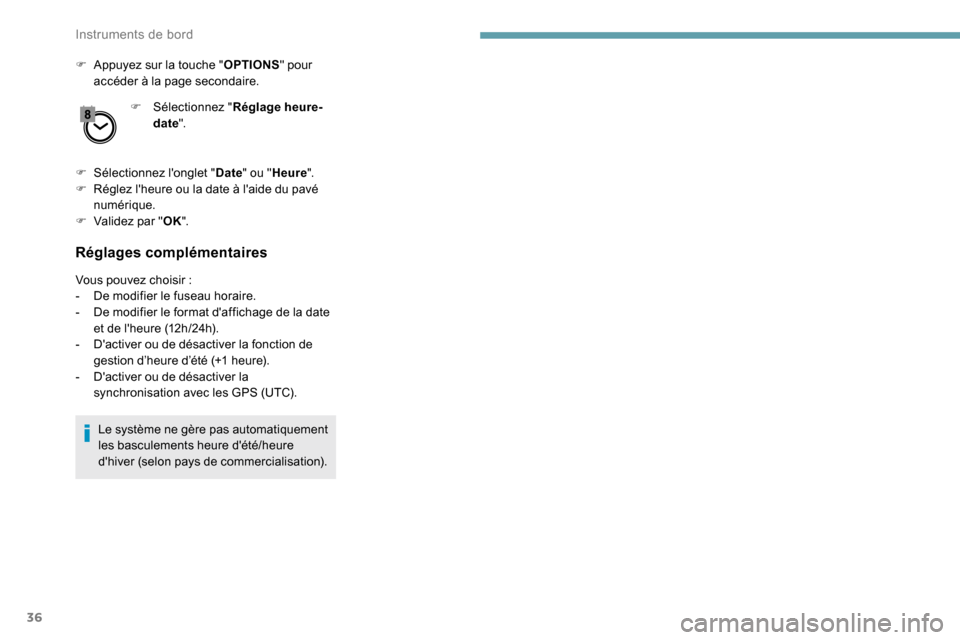

F Appuyez sur la touche "OPTIONS" pour
accéder à la page secondaire.
F

Sél
ectionnez "Réglage heure-
date ".
F

Sél
ectionnez l'onglet " Date" ou " Heure ".
F

R
églez l'heure ou la date à l'aide du pavé
numérique.
F

V
alidez par " OK".
Réglages complémentaires
Vous pouvez choisir :
- D e modifier le fuseau horaire.
-

D
e modifier le format d'affichage de la date
et de l'heure (12h/24h).
-

D
'activer ou de désactiver la fonction de
gestion d’heure d’été (+1 heure).
-

D
'activer ou de désactiver la
synchronisation avec les GPS (UTC).
Le système ne gère pas automatiquement
les basculements heure d'été/heure
d'hiver (selon pays de commercialisation).
Instruments de bord

37

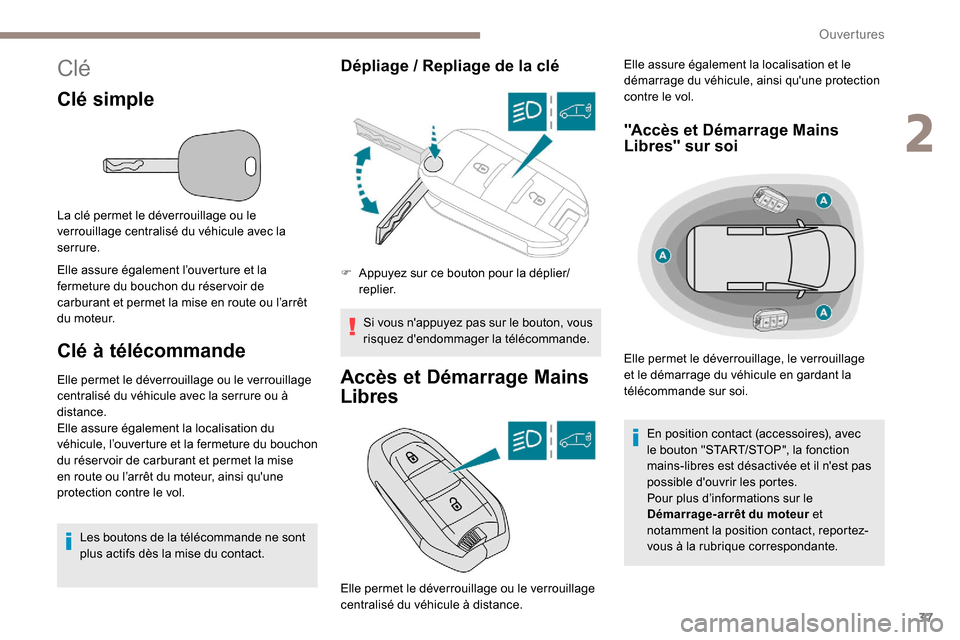

Clé
Clé simple
La clé permet le déverrouillage ou le
verrouillage centralisé du véhicule avec la
serrure.
Elle assure également l’ouverture et la
fermeture du bouchon du réser voir de
carburant et permet la mise en route ou l’arrêt
du moteur.
Clé à télécommande
Elle permet le déverrouillage ou le verrouillage
centralisé du véhicule avec la serrure ou à
distance.
Elle assure également la localisation du
véhicule, l’ouverture et la fermeture du bouchon
du réser voir de carburant et permet la mise
en route ou l’arrêt du moteur, ainsi qu'une
protection contre le vol.Les boutons de la télécommande ne sont
plus actifs dès la mise du contact.
Dépliage / Repliage de la clé
Si vous n'appuyez pas sur le bouton, vous
risquez d'endommager la télécommande.
Accès et Démarrage Mains
Libres
F Appuyez sur ce bouton pour la déplier/replier. Elle assure également la localisation et le
démarrage du véhicule, ainsi qu'une protection
contre le vol.
"Accès et Démarrage Mains
Libres" sur soi
Elle permet le déverrouillage, le verrouillage
et le démarrage du véhicule en gardant la
télécommande sur soi.
En position contact (accessoires), avec
le bouton "START/STOP", la fonction
mains-libres est désactivée et il n'est pas
possible d'ouvrir les portes.
Pour plus d’informations sur le
Démarrage-arrêt du moteur et
notamment la position contact, reportez-
vous à la rubrique correspondante.
Elle permet le déverrouillage ou le verrouillage
centralisé du véhicule à distance.
2
Ouvertures

38

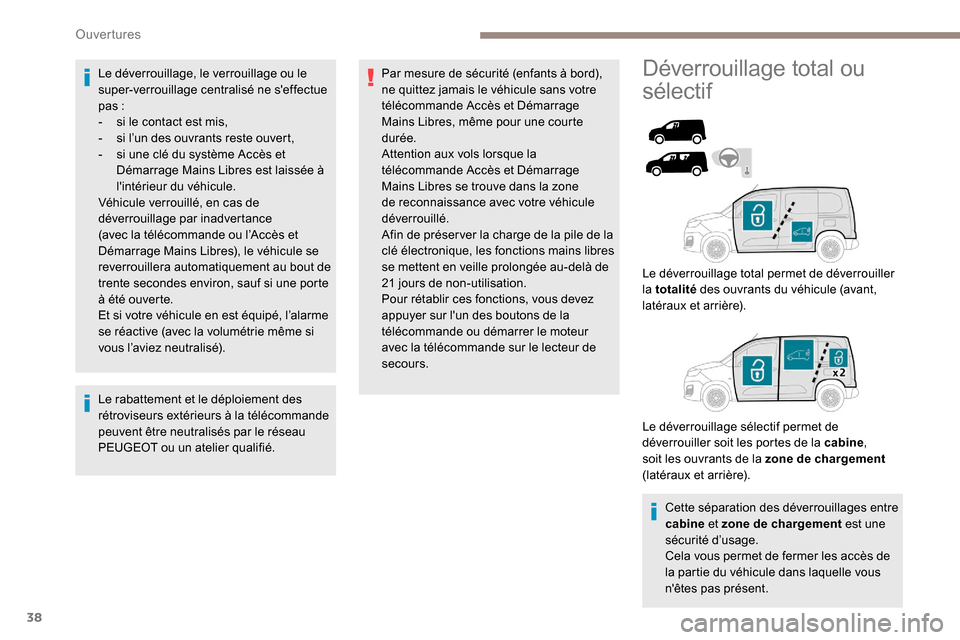

Le déverrouillage, le verrouillage ou le
super-verrouillage centralisé ne s'effectue
pas :
-

s
i le contact est mis,
-

s
i l’un des ouvrants reste ouvert,
-

s
i une clé du système Accès et
Démarrage Mains Libres est laissée à
l'intérieur du véhicule.
Véhicule verrouillé, en cas de
déverrouillage par inadvertance
(avec la télécommande ou l’Accès et
Démarrage Mains Libres), le véhicule se
reverrouillera automatiquement au bout de
trente
secondes environ, sauf si une porte
à été ouverte.
Et si votre véhicule en est équipé, l’alarme
se réactive (avec la volumétrie même si
vous l’aviez neutralisé).
Le rabattement et le déploiement des
rétroviseurs extérieurs à la télécommande
peuvent être neutralisés par le réseau
PEUGEOT ou un atelier qualifié. Par mesure de sécurité (enfants à bord),
ne quittez jamais le véhicule sans votre
télécommande Accès et Démarrage
Mains Libres, même pour une courte
durée.
Attention aux vols lorsque la
télécommande Accès et Démarrage
Mains Libres se trouve dans la zone
de reconnaissance avec votre véhicule
déverrouillé.
Afin de préser ver la charge de la pile de la
clé électronique, les fonctions mains libres
se mettent en veille prolongée au-delà de
21 jours de non-utilisation.
Pour rétablir ces fonctions, vous devez
appuyer sur l'un des boutons de la
télécommande ou démarrer le moteur
avec la télécommande sur le lecteur de
secours.Déverrouillage total ou
sélectif
Cette séparation des déverrouillages entre
cabine
et zone de chargement est une
sécurité d’usage.
Cela vous permet de fermer les accès de
la partie du véhicule dans laquelle vous
n'êtes pas présent.
Le déverrouillage total permet de déverrouiller
la totalité
des ouvrants du véhicule (avant,
latéraux et arrière).
Le déverrouillage sélectif permet de
déverrouiller soit les portes de la cabine ,
soit les ouvrants de la zone de chargement
(latéraux et arrière).
Ouvertures
