Peugeot Partner 2019 Omistajan käsikirja (in Finnish)

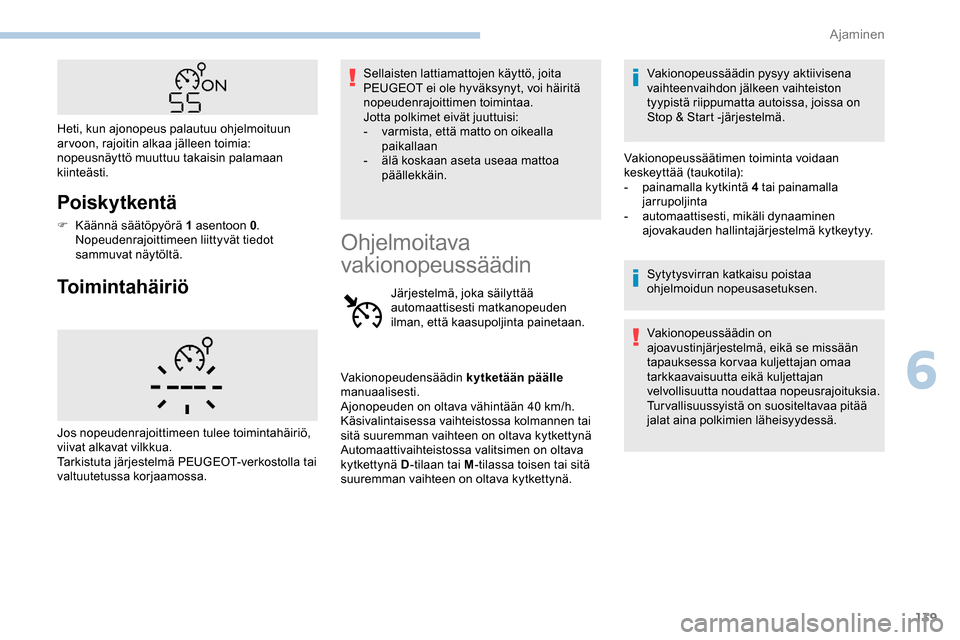

139
Poiskytkentä
F Käännä säätöpyörä 1 asentoon 0.
Nopeudenrajoittimeen liittyvät tiedot
sammuvat näytöltä.
Toimintahäiriö
Sellaisten lattiamattojen käyttö, joita
PEUGEOT ei ole hyväksynyt, voi häiritä
nopeudenrajoittimen toimintaa.
Jotta polkimet eivät juuttuisi:
-

v
armista, että matto on oikealla
paikallaan
-

ä
lä koskaan aseta useaa mattoa
päällekkäin.
Heti, kun ajonopeus palautuu ohjelmoituun
arvoon, rajoitin alkaa jälleen toimia:
nopeusnäyttö muuttuu takaisin palamaan
kiinteästi.
Jos nopeudenrajoittimeen tulee toimintahäiriö,
viivat alkavat vilkkua.
Tarkistuta järjestelmä PEUGEOT-verkostolla tai
valtuutetussa korjaamossa.
Ohjelmoitava
vakionopeussäädin
Järjestelmä, joka säilyttää
automaattisesti matkanopeuden
ilman, että kaasupoljinta painetaan. Vakionopeussäädin pysyy aktiivisena
vaihteenvaihdon jälkeen vaihteiston
tyypistä riippumatta autoissa, joissa on
Stop & Start -järjestelmä.
Vakionopeussäätimen toiminta voidaan
keskeyttää (taukotila):
-
pa
inamalla kytkintä 4 tai painamalla
jarrupoljinta
-
a
utomaattisesti, mikäli dynaaminen
ajovakauden hallintajärjestelmä kytkeytyy.
Sytytysvirran katkaisu poistaa
ohjelmoidun nopeusasetuksen.
Vakionopeussäädin on
ajoavustinjärjestelmä, eikä se missään
tapauksessa kor vaa kuljettajan omaa
tarkkaavaisuutta eikä kuljettajan
velvollisuutta noudattaa nopeusrajoituksia.
Turvallisuussyistä on suositeltavaa pitää
jalat aina polkimien läheisyydessä.
Vakionopeudensäädin kytketään päälle

manuaalisesti.
Ajonopeuden on oltava vähintään 40
km/h.
Käsivalintaisessa vaihteistossa kolmannen tai
sitä suuremman vaihteen on oltava kytkettynä
Automaattivaihteistossa valitsimen on oltava
kytkettynä D -tilaan tai M-tilassa toisen tai sitä
suuremman vaihteen on oltava kytkettynä.
6
Ajaminen

140

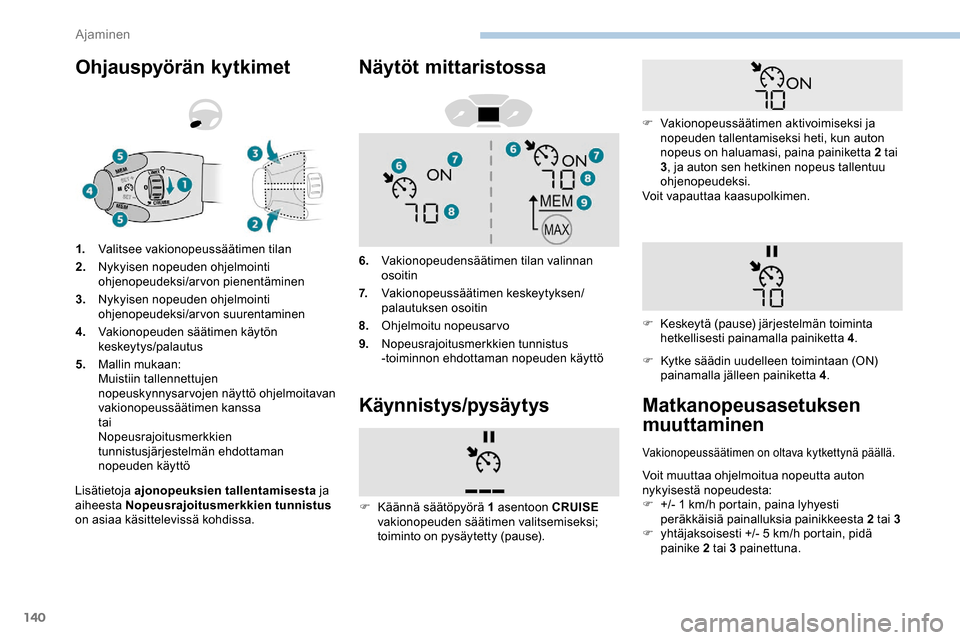

Ohjauspyörän kytkimet
Lisätietoja ajonopeuksien tallentamisesta ja
aiheesta Nopeusrajoitusmerkkien tunnistus
on asiaa käsittelevissä kohdissa. 1.
Valitsee vakionopeussäätimen tilan
2. Nykyisen nopeuden ohjelmointi
ohjenopeudeksi/arvon pienentäminen
3. Nykyisen nopeuden ohjelmointi
ohjenopeudeksi/arvon suurentaminen
4. Vakionopeuden säätimen käytön
keskeytys/palautus
5. Mallin mukaan:
Muistiin tallennettujen
nopeuskynnysarvojen näyttö ohjelmoitavan
vakionopeussäätimen kanssa
tai
Nopeusrajoitusmerkkien
tunnistusjärjestelmän ehdottaman
nopeuden käyttö
Näytöt mittaristossa
6.Vakionopeudensäätimen tilan valinnan
osoitin
7. Vakionopeussäätimen keskeytyksen/
palautuksen osoitin
8. Ohjelmoitu nopeusarvo
9. Nopeusrajoitusmerkkien tunnistus
-toiminnon ehdottaman nopeuden käyttö
Käynnistys/pysäytys
F Kytke säädin uudelleen toimintaan (ON)
painamalla jälleen painiketta 4 .
F

Kä

ännä säätöpyörä 1 asentoon CRUISE
vakionopeuden säätimen valitsemiseksi;
toiminto on pysäytetty (pause). F

V
akionopeussäätimen aktivoimiseksi ja
nopeuden tallentamiseksi heti, kun auton
nopeus on haluamasi, paina painiketta 2 tai
3 , ja auton sen hetkinen nopeus tallentuu
ohjenopeudeksi.
Voit vapauttaa kaasupolkimen.
F
K
eskeytä (pause) järjestelmän toiminta
hetkellisesti painamalla painiketta 4 .
Matkanopeusasetuksen
muuttaminen
Vakionopeussäätimen on oltava kytkettynä päällä.
Voit muuttaa ohjelmoitua nopeutta auton
nykyisestä nopeudesta:
F

+
/- 1 km/h portain, paina lyhyesti
peräkkäisiä painalluksia painikkeesta 2 tai 3
F

y
htäjaksoisesti +/- 5 km/h portain, pidä
painike 2 tai 3 painettuna.
Ajaminen

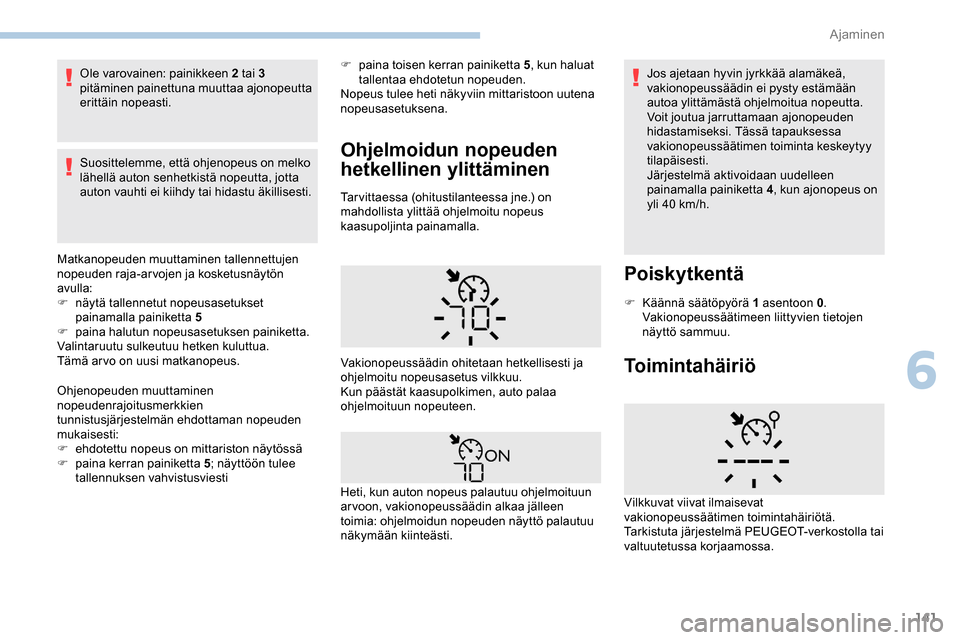

141
Ole varovainen: painikkeen 2 tai 3
pitäminen painettuna muuttaa ajonopeutta
erittäin nopeasti.
Suosittelemme, että ohjenopeus on melko
lähellä auton senhetkistä nopeutta, jotta
auton vauhti ei kiihdy tai hidastu äkillisesti.
Matkanopeuden muuttaminen tallennettujen
nopeuden raja-arvojen ja kosketusnäytön
avulla:
F

n
äytä tallennetut nopeusasetukset
painamalla painiketta 5
F

pa
ina halutun nopeusasetuksen painiketta.
Valintaruutu sulkeutuu hetken kuluttua.
Tämä arvo on uusi matkanopeus.
Ohjelmoidun nopeuden
hetkellinen ylittäminen
Tarvittaessa (ohitustilanteessa jne.) on
mahdollista ylittää ohjelmoitu nopeus
kaasupoljinta painamalla. Jos ajetaan hyvin jyrkkää alamäkeä,
vakionopeussäädin ei pysty estämään
autoa ylittämästä ohjelmoitua nopeutta.
Voit joutua jarruttamaan ajonopeuden
hidastamiseksi. Tässä tapauksessa
vakionopeussäätimen toiminta keskeytyy
tilapäisesti.
Järjestelmä aktivoidaan uudelleen
painamalla painiketta 4
, kun ajonopeus on
yli 40 km/h.
Poiskytkentä
F Käännä säätöpyörä 1 asentoon 0.
Vakionopeussäätimeen liittyvien tietojen
näyttö sammuu.
ToimintahäiriöVakionopeussäädin ohitetaan hetkellisesti ja
ohjelmoitu nopeusasetus vilkkuu.
Kun päästät kaasupolkimen, auto palaa
ohjelmoituun nopeuteen.
Heti, kun auton nopeus palautuu ohjelmoituun
arvoon, vakionopeussäädin alkaa jälleen
toimia: ohjelmoidun nopeuden näyttö palautuu
näkymään kiinteästi. Vilkkuvat viivat ilmaisevat
vakionopeussäätimen toimintahäiriötä.
Tarkistuta järjestelmä PEUGEOT-verkostolla tai
valtuutetussa korjaamossa.
Ohjenopeuden muuttaminen
nopeudenrajoitusmerkkien
tunnistusjärjestelmän ehdottaman nopeuden
mukaisesti:
F

e

hdotettu nopeus on mittariston näytössä
F

pa

ina kerran painiketta 5 ; näyttöön tulee
tallennuksen vahvistusviesti F

pa
ina toisen kerran painiketta 5
, kun haluat
tallentaa ehdotetun nopeuden.
Nopeus tulee heti näkyviin mittaristoon uutena
nopeusasetuksena.
6
Ajaminen

142

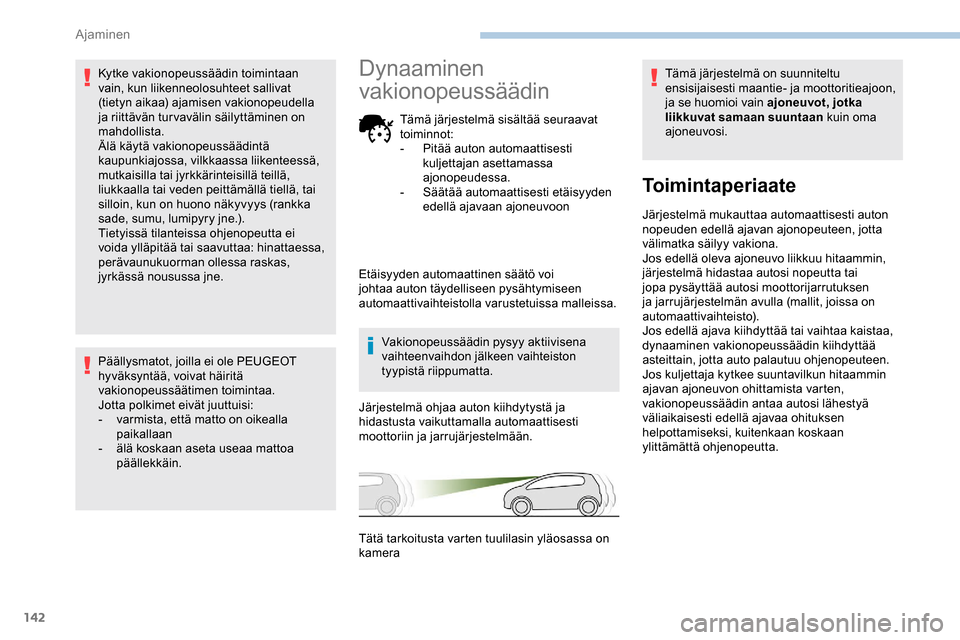

Kytke vakionopeussäädin toimintaan
vain, kun liikenneolosuhteet sallivat
(tietyn aikaa) ajamisen vakionopeudella
ja riittävän turvavälin säilyttäminen on
mahdollista.
Älä käytä vakionopeussäädintä
kaupunkiajossa, vilkkaassa liikenteessä,
mutkaisilla tai jyrkkärinteisillä teillä,
liukkaalla tai veden peittämällä tiellä, tai
silloin, kun on huono näkyvyys (rankka
sade, sumu, lumipyry jne.).
Tietyissä tilanteissa ohjenopeutta ei
voida ylläpitää tai saavuttaa: hinattaessa,
perävaunukuorman ollessa raskas,
jyrkässä nousussa jne.
Päällysmatot, joilla ei ole PEUGEOT
hyväksyntää, voivat häiritä
vakionopeussäätimen toimintaa.
Jotta polkimet eivät juuttuisi:
-
v
armista, että matto on oikealla
paikallaan
-

ä
lä koskaan aseta useaa mattoa
päällekkäin.Dynaaminen
vakionopeussäädin
Tämä järjestelmä sisältää seuraavat
toiminnot:
-

P
itää auton automaattisesti
kuljettajan asettamassa
ajonopeudessa.
-

S
äätää automaattisesti etäisyyden
edellä ajavaan ajoneuvoon
Vakionopeussäädin pysyy aktiivisena
vaihteenvaihdon jälkeen vaihteiston
tyypistä riippumatta.
Järjestelmä ohjaa auton kiihdytystä ja
hidastusta vaikuttamalla automaattisesti
moottoriin ja jarrujärjestelmään. Tämä järjestelmä on suunniteltu
ensisijaisesti maantie- ja moottoritieajoon,
ja se huomioi vain ajoneuvot, jotka
liikkuvat samaan suuntaan
kuin oma
ajoneuvosi.
Toimintaperiaate
Järjestelmä mukauttaa automaattisesti auton
nopeuden edellä ajavan ajonopeuteen, jotta
välimatka säilyy vakiona.
Jos edellä oleva ajoneuvo liikkuu hitaammin,
järjestelmä hidastaa autosi nopeutta tai
jopa pysäyttää autosi moottorijarrutuksen
ja jarrujärjestelmän avulla (mallit, joissa on
automaattivaihteisto).
Jos edellä ajava kiihdyttää tai vaihtaa kaistaa,
dynaaminen vakionopeussäädin kiihdyttää
asteittain, jotta auto palautuu ohjenopeuteen.
Jos kuljettaja kytkee suuntavilkun hitaammin
ajavan ajoneuvon ohittamista varten,
vakionopeussäädin antaa autosi lähestyä
väliaikaisesti edellä ajavaa ohituksen
helpottamiseksi, kuitenkaan koskaan
ylittämättä ohjenopeutta.
Etäisyyden automaattinen säätö voi
johtaa auton täydelliseen pysähtymiseen
automaattivaihteistolla varustetuissa malleissa.
Tätä tarkoitusta varten tuulilasin yläosassa on
kamera
Ajaminen

143

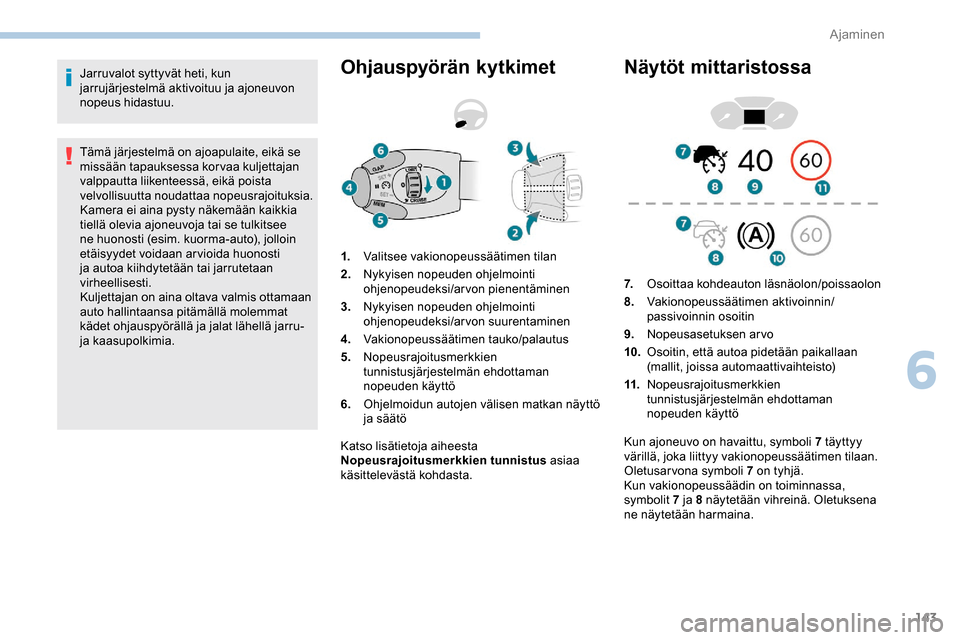

Jarruvalot syttyvät heti, kun
jarrujärjestelmä aktivoituu ja ajoneuvon
nopeus hidastuu.
Tämä järjestelmä on ajoapulaite, eikä se
missään tapauksessa korvaa kuljettajan
valppautta liikenteessä, eikä poista
velvollisuutta noudattaa nopeusrajoituksia.
Kamera ei aina pysty näkemään kaikkia
tiellä olevia ajoneuvoja tai se tulkitsee
ne huonosti (esim. kuorma-auto), jolloin
etäisyydet voidaan arvioida huonosti
ja autoa kiihdytetään tai jarrutetaan
virheellisesti.
Kuljettajan on aina oltava valmis ottamaan
auto hallintaansa pitämällä molemmat
kädet ohjauspyörällä ja jalat lähellä jarru-
ja kaasupolkimia.Ohjauspyörän kytkimet
Katso lisätietoja aiheesta
Nopeusrajoitusmerkkien tunnistus asiaa
käsittelevästä kohdasta.
Näytöt mittaristossa
1. Valitsee vakionopeussäätimen tilan
2. Nykyisen nopeuden ohjelmointi
ohjenopeudeksi/arvon pienentäminen
3. Nykyisen nopeuden ohjelmointi
ohjenopeudeksi/arvon suurentaminen
4. Vakionopeussäätimen tauko/palautus
5. Nopeusrajoitusmerkkien
tunnistusjärjestelmän ehdottaman
nopeuden käyttö
6. Ohjelmoidun autojen välisen matkan näyttö
ja säätö 7.
Osoittaa kohdeauton läsnäolon/poissaolon
8. Vakionopeussäätimen aktivoinnin/
passivoinnin osoitin
9. Nopeusasetuksen arvo
10. Osoitin, että autoa pidetään paikallaan
(mallit, joissa automaattivaihteisto)
11. Nopeusrajoitusmerkkien
tunnistusjärjestelmän ehdottaman
nopeuden käyttö
Kun ajoneuvo on havaittu, symboli 7 täyttyy
värillä, joka liittyy vakionopeussäätimen tilaan.
Oletusarvona symboli 7 on tyhjä.
Kun vakionopeussäädin on toiminnassa,
symbolit 7 ja 8 näytetään vihreinä. Oletuksena
ne näytetään harmaina.
6
Ajaminen

144

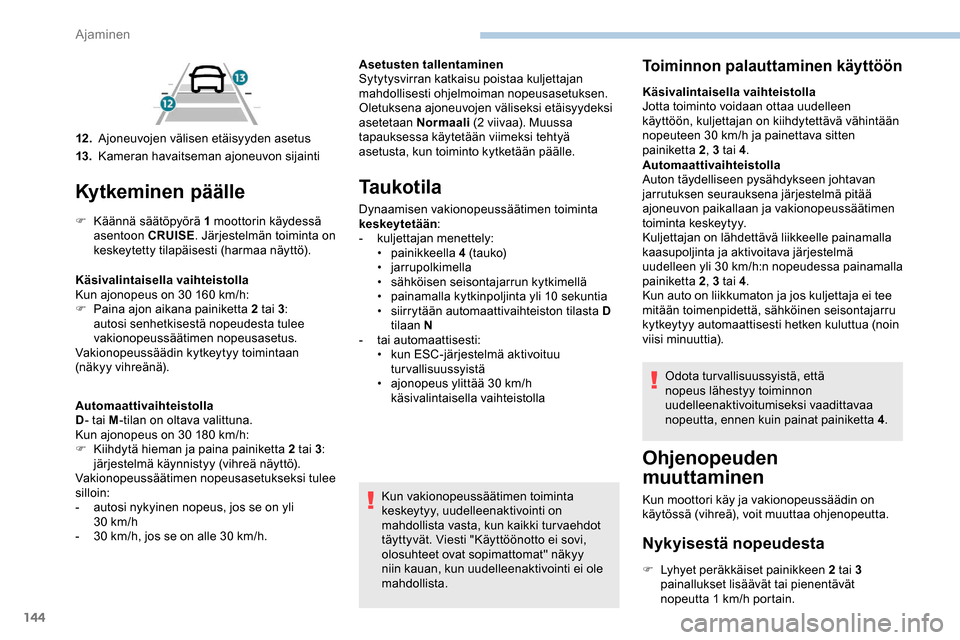

Kytkeminen päälle
F Käännä säätöpyörä 1 moottorin käydessä
asentoon CRUISE . Järjestelmän toiminta on
keskeytetty tilapäisesti (harmaa näyttö).
Käsivalintaisella vaihteistolla
Kun ajonopeus on 30
160 km/h:
F

P
aina ajon aikana painiketta 2 tai 3 :
autosi senhetkisestä nopeudesta tulee
vakionopeussäätimen nopeusasetus.
Vakionopeussäädin kytkeytyy toimintaan
(näkyy vihreänä).
Automaattivaihteistolla
D - tai M -tilan on oltava valittuna.
Kun ajonopeus on 30
180 km/h:
F

K
iihdytä hieman ja paina painiketta 2 tai 3 :
järjestelmä käynnistyy (vihreä näyttö).
Vakionopeussäätimen nopeusasetukseksi tulee
silloin:
-

a
utosi nykyinen nopeus, jos se on yli
30


km/h
-

3
0 km/h, jos se on alle 30 km/h.
12 .
Ajoneuvojen välisen etäisyyden asetus
13. Kameran havaitseman ajoneuvon sijainti Asetusten tallentaminen
Sytytysvirran katkaisu poistaa kuljettajan
mahdollisesti ohjelmoiman nopeusasetuksen.
Oletuksena ajoneuvojen väliseksi etäisyydeksi
asetetaan Normaali
(2 viivaa). Muussa
tapauksessa käytetään viimeksi tehtyä
asetusta, kun toiminto kytketään päälle.
Taukotila
Dynaamisen vakionopeussäätimen toiminta
keskeytetään :
-
kulj

ettajan menettely:
•


painikkeella 4 (t auko)
•


jarrupolkimella
•
s

ähköisen seisontajarrun kytkimellä
•
pa

inamalla kytkinpoljinta yli 10

sekuntia
•
s

iirrytään automaattivaihteiston tilasta D
tilaan N
-
t

ai automaattisesti:
•

k
un ESC-järjestelmä aktivoituu
turvallisuussyistä
•

a
jonopeus ylittää 30 km/h
käsivalintaisella vaihteistolla
Kun vakionopeussäätimen toiminta
keskeytyy, uudelleenaktivointi on
mahdollista vasta, kun kaikki turvaehdot
täyttyvät. Viesti "Käyttöönotto ei sovi,
olosuhteet ovat sopimattomat" näkyy
niin kauan, kun uudelleenaktivointi ei ole
mahdollista.
Toiminnon palauttaminen käyttöön
Käsivalintaisella vaihteistolla
Jotta toiminto voidaan ottaa uudelleen
käyttöön, kuljettajan on kiihdytettävä vähintään
nopeuteen 30 km/h ja painettava sitten
painiketta 2 , 3 tai 4.
Automaattivaihteistolla
Auton täydelliseen pysähdykseen johtavan
jarrutuksen seurauksena järjestelmä pitää
ajoneuvon paikallaan ja vakionopeussäätimen
toiminta keskeytyy.
Kuljettajan on lähdettävä liikkeelle painamalla
kaasupoljinta ja aktivoitava järjestelmä
uudelleen yli 30


km/h:n nopeudessa painamalla
painiketta 2 , 3 tai 4.
Kun auto on liikkumaton ja jos kuljettaja ei tee
mitään toimenpidettä, sähköinen seisontajarru
kytkeytyy automaattisesti hetken kuluttua (noin
viisi minuuttia).
Odota tur vallisuussyistä, että
nopeus lähestyy toiminnon
uudelleenaktivoitumiseksi vaadittavaa
nopeutta, ennen kuin painat painiketta 4 .
Ohjenopeuden
muuttaminen
Kun moottori käy ja vakionopeussäädin on
käytössä (vihreä), voit muuttaa ohjenopeutta.
Nykyisestä nopeudesta
F Lyhyet peräkkäiset painikkeen 2 tai 3
painallukset lisäävät tai pienentävät
nopeutta 1
km/h portain.
Ajaminen

145

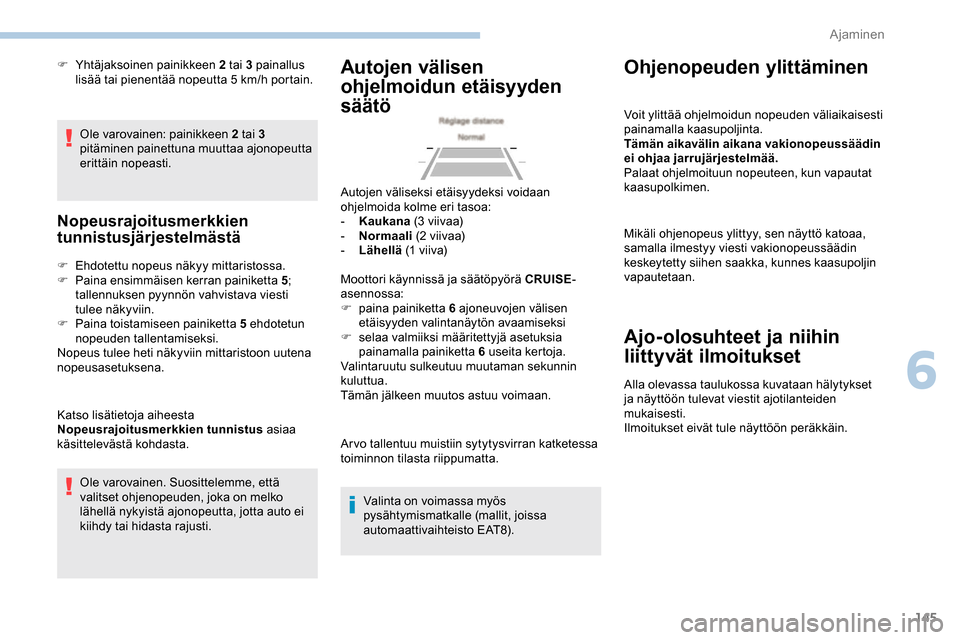

Ole varovainen: painikkeen 2 tai 3
pitäminen painettuna muuttaa ajonopeutta
erittäin nopeasti.
Nopeusrajoitusmerkkien
tunnistusjärjestelmästä
F Ehdotettu nopeus näkyy mittaristossa.
F P aina ensimmäisen kerran painiketta 5 ;
tallennuksen pyynnön vahvistava viesti
tulee näkyviin.
F

P
aina toistamiseen painiketta 5 ehdotetun
nopeuden tallentamiseksi.
Nopeus tulee heti näkyviin mittaristoon uutena
nopeusasetuksena. F
Y
htäjaksoinen painikkeen 2 tai 3 painallus
lisää tai pienentää nopeutta 5 km/h portain.
Katso lisätietoja aiheesta
Nopeusrajoitusmerkkien tunnistus asiaa
käsittelevästä kohdasta.
Ole varovainen. Suosittelemme, että
valitset ohjenopeuden, joka on melko
lähellä nykyistä ajonopeutta, jotta auto ei
kiihdy tai hidasta rajusti.
Autojen välisen
ohjelmoidun etäisyyden
säätö
Moottori käynnissä ja säätöpyörä CRUISE -
asennossa:
F

pa
ina painiketta 6 ajoneuvojen välisen
etäisyyden valintanäytön avaamiseksi
F

s
elaa valmiiksi määritettyjä asetuksia
painamalla painiketta 6 useita kertoja.
Valintaruutu sulkeutuu muutaman sekunnin
kuluttua.
Tämän jälkeen muutos astuu voimaan.
Arvo tallentuu muistiin sytytysvirran katketessa
toiminnon tilasta riippumatta.
Valinta on voimassa myös
pysähtymismatkalle (mallit, joissa
automaattivaihteisto EAT8).
Ohjenopeuden ylittäminen
Voit ylittää ohjelmoidun nopeuden väliaikaisesti
painamalla kaasupoljinta.
Tämän aikavälin aikana vakionopeussäädin
ei ohjaa jarrujärjestelmää.
Palaat ohjelmoituun nopeuteen, kun vapautat
kaasupolkimen.
Mikäli ohjenopeus ylittyy, sen näyttö katoaa,
samalla ilmestyy viesti vakionopeussäädin
keskeytetty siihen saakka, kunnes kaasupoljin
vapautetaan.
Ajo-olosuhteet ja niihin
liittyvät ilmoitukset
Alla olevassa taulukossa kuvataan hälytykset
ja näyttöön tulevat viestit ajotilanteiden
mukaisesti.
Ilmoitukset eivät tule näyttöön peräkkäin.
Autojen väliseksi etäisyydeksi voidaan
ohjelmoida kolme eri tasoa:
-

K

aukana
(3 v iivaa)
-

N

ormaali
(2 v iivaa)
-

L

ähellä
(1 v i i va)
6
Ajaminen

146

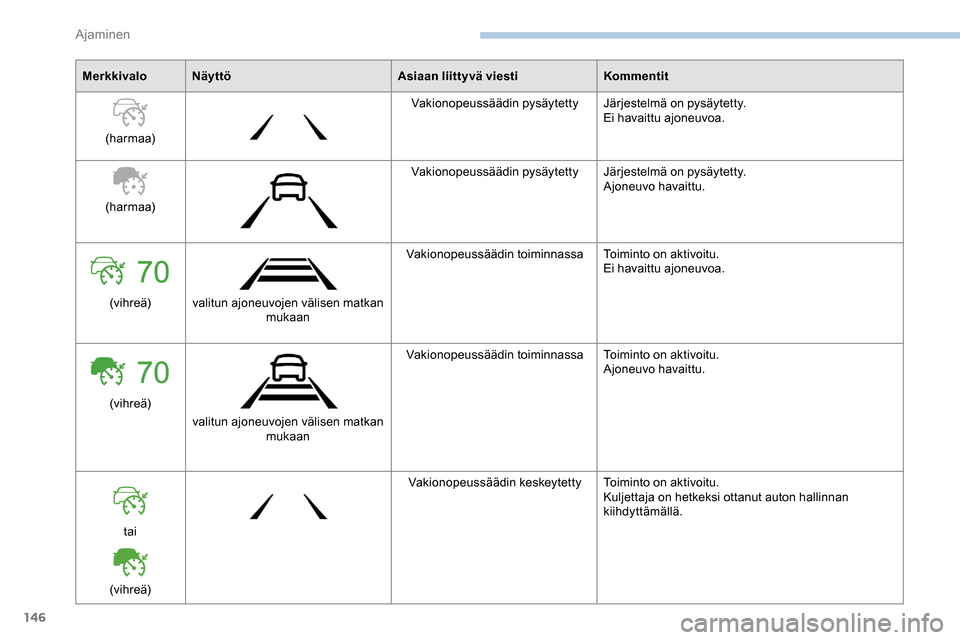

MerkkivaloNäyttö Asiaan liittyvä viestiKommentit
(harmaa) Vakionopeussäädin pysäytetty Järjestelmä on pysäytetty.
Ei havaittu ajoneuvoa.
(harmaa) Vakionopeussäädin pysäytetty Järjestelmä on pysäytetty.
Ajoneuvo havaittu.
(vihreä) valitun ajoneuvojen välisen matkan mukaanVakionopeussäädin toiminnassa Toiminto on aktivoitu.
Ei havaittu ajoneuvoa.
(vihreä) valitun ajoneuvojen välisen matkan mukaan Vakionopeussäädin toiminnassa Toiminto on aktivoitu.
Ajoneuvo havaittu.
tai

(vihreä) Vakionopeussäädin keskeytetty Toiminto on aktivoitu.
Kuljettaja on hetkeksi ottanut auton hallinnan
kiihdyttämällä.
Ajaminen

147
70
70

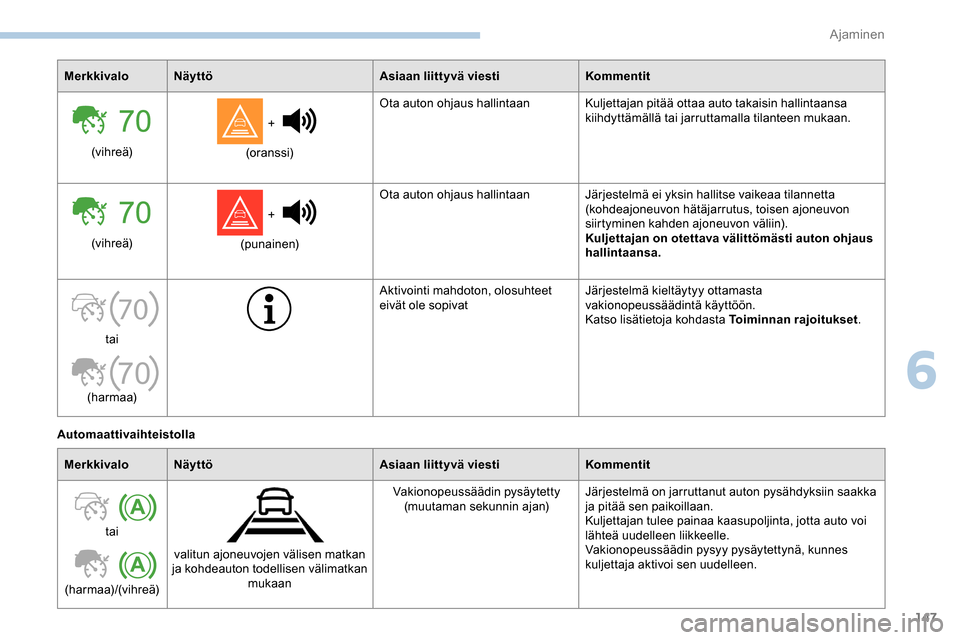

MerkkivaloNäyttö Asiaan liittyvä viestiKommentit
(vihreä) +

(oranssi) Ota auton ohjaus hallintaan Kuljettajan pitää ottaa auto takaisin hallintaansa
kiihdyttämällä tai jarruttamalla tilanteen mukaan.
(vihreä) +

(punainen) Ota auton ohjaus hallintaan Järjestelmä ei yksin hallitse vaikeaa tilannetta
(kohdeajoneuvon hätäjarrutus, toisen ajoneuvon
siirtyminen kahden ajoneuvon väliin).
Kuljettajan on otettava välittömästi auton ohjaus
hallintaansa.
tai

(harmaa) Aktivointi mahdoton, olosuhteet
eivät ole sopivat
Järjestelmä kieltäytyy ottamasta
vakionopeussäädintä käyttöön.
Katso lisätietoja kohdasta Toiminnan rajoitukset
.
Automaattivaihteistolla Merkkivalo Näyttö Asiaan liittyvä viestiKommentit
tai

(harmaa)/(vihreä) valitun ajoneuvojen välisen matkan
ja kohdeauton todellisen välimatkan mukaan Vakionopeussäädin pysäytetty
(muutaman sekunnin ajan) Järjestelmä on jarruttanut auton pysähdyksiin saakka
ja pitää sen paikoillaan.
Kuljettajan tulee painaa kaasupoljinta, jotta auto voi
lähteä uudelleen liikkeelle.
Vakionopeussäädin pysyy pysäytettynä, kunnes
kuljettaja aktivoi sen uudelleen.
6
Ajaminen

148

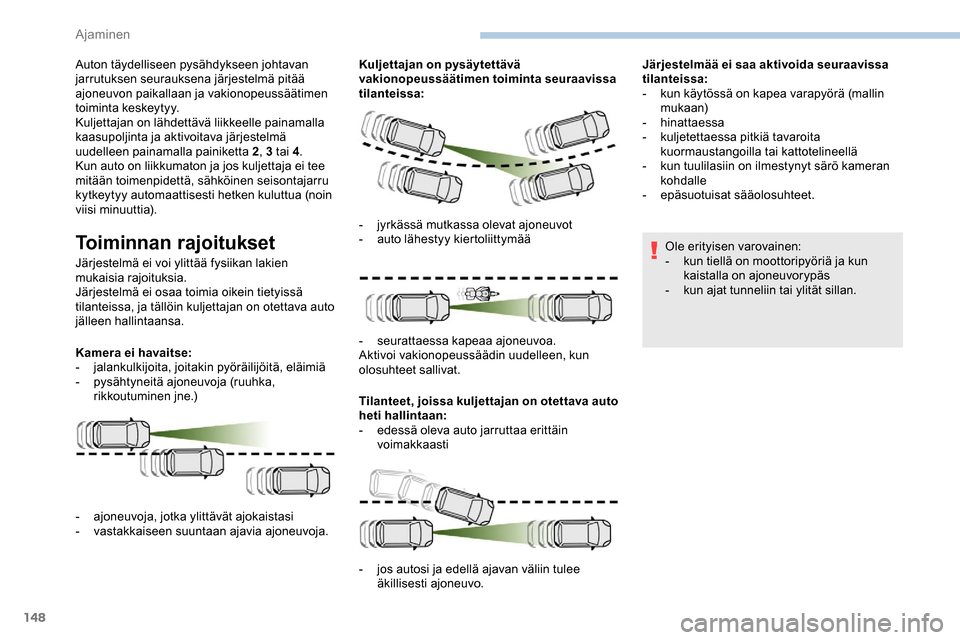

Auton täydelliseen pysähdykseen johtavan
jarrutuksen seurauksena järjestelmä pitää
ajoneuvon paikallaan ja vakionopeussäätimen
toiminta keskeytyy.
Kuljettajan on lähdettävä liikkeelle painamalla
kaasupoljinta ja aktivoitava järjestelmä
uudelleen painamalla painiketta 2, 3 tai 4.
Kun auto on liikkumaton ja jos kuljettaja ei tee
mitään toimenpidettä, sähköinen seisontajarru
kytkeytyy automaattisesti hetken kuluttua (noin
viisi minuuttia).
Toiminnan rajoitukset
Järjestelmä ei voi ylittää fysiikan lakien
mukaisia rajoituksia.
Järjestelmä ei osaa toimia oikein tietyissä
tilanteissa, ja tällöin kuljettajan on otettava auto
jälleen hallintaansa.
Kamera ei havaitse:
-
j

alankulkijoita, joitakin pyöräilijöitä, eläimiä
-

p
ysähtyneitä ajoneuvoja (ruuhka,
rikkoutuminen jne.) Kuljettajan on pysäytettävä
vakionopeussäätimen toiminta seuraavissa
tilanteissa:
Tilanteet, joissa kuljettajan on otettava auto
heti hallintaan:
-

e
dessä oleva auto jarruttaa erittäin
voimakkaasti Järjestelmää ei saa aktivoida seuraavissa
tilanteissa:
-

k
un käytössä on kapea varapyörä (mallin
mukaan)
-

hinattaessa
-
k
uljetettaessa pitkiä tavaroita
kuormaustangoilla tai kattotelineellä
-
k
un tuulilasiin on ilmestynyt särö kameran
kohdalle
-
e
päsuotuisat sääolosuhteet.
Ole erityisen varovainen:
- k un tiellä on moottoripyöriä ja kun
kaistalla on ajoneuvorypäs
-
k

un ajat tunneliin tai ylität sillan.
-
a

joneuvoja, jotka ylittävät ajokaistasi
-
v

astakkaiseen suuntaan ajavia ajoneuvoja. -

j
yrkässä mutkassa olevat ajoneuvot
-
a
uto lähestyy kiertoliittymää
-
s
eurattaessa kapeaa ajoneuvoa.
Aktivoi vakionopeussäädin uudelleen, kun
olosuhteet sallivat.
-

j
os autosi ja edellä ajavan väliin tulee
äkillisesti ajoneuvo.
Ajaminen
