Page 11 of 312

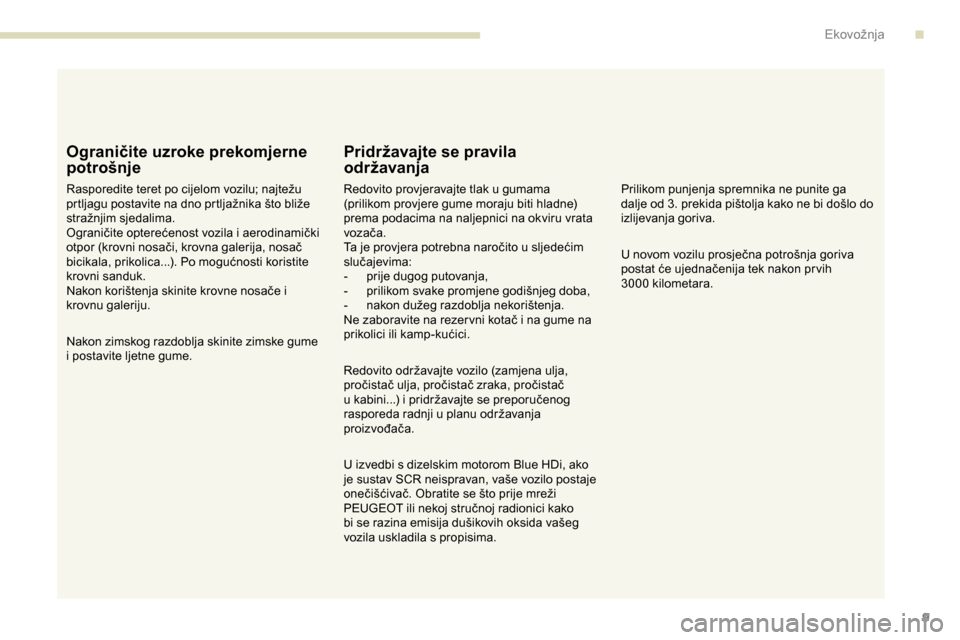

9
Ograničite uzroke prekomjerne
potrošnje
Rasporedite teret po cijelom vozilu; najtežu
prtljagu postavite na dno prtljažnika što bliže
stražnjim sjedalima.
Ograničite opterećenost vozila i aerodinamički
otpor (krovni nosači, krovna galerija, nosač
bicikala, prikolica...). Po mogućnosti koristite
krovni sanduk.
Nakon korištenja skinite krovne nosače i
krovnu galeriju.
Nakon zimskog razdoblja skinite zimske gume
i postavite ljetne gume.
Pridržavajte se pravila
održavanja
Redovito provjeravajte tlak u gumama
(prilikom provjere gume moraju biti hladne)
prema podacima na naljepnici na okviru vrata
vozača.
Ta je provjera potrebna naročito u sljedećim
slučajevima:
-
p
rije dugog putovanja,
-
p
rilikom svake promjene godišnjeg doba,
-
n
akon dužeg razdoblja nekorištenja.
Ne zaboravite na rezer vni kotač i na gume na
prikolici ili kamp-kućici.
Redovito održavajte vozilo (zamjena ulja,
pročistač ulja, pročistač zraka, pročistač
u kabini...) i pridržavajte se preporučenog
rasporeda radnji u planu održavanja
proizvođača. Prilikom punjenja spremnika ne punite ga
dalje od 3. prekida pištolja kako ne bi došlo do
izlijevanja goriva.
U novom vozilu prosječna potrošnja goriva
postat će ujednačenija tek nakon pr vih
3000
k
ilometara.
U izvedbi s dizelskim motorom Blue HDi, ako
je sustav SCR neispravan, vaše vozilo postaje
onečišćivač. Obratite se što prije mreži
PEUGEOT ili nekoj stručnoj radionici kako
bi se razina emisija dušikovih oksida vašeg
vozila uskladila s propisima.
.
Ekovožnja
Page 12 of 312

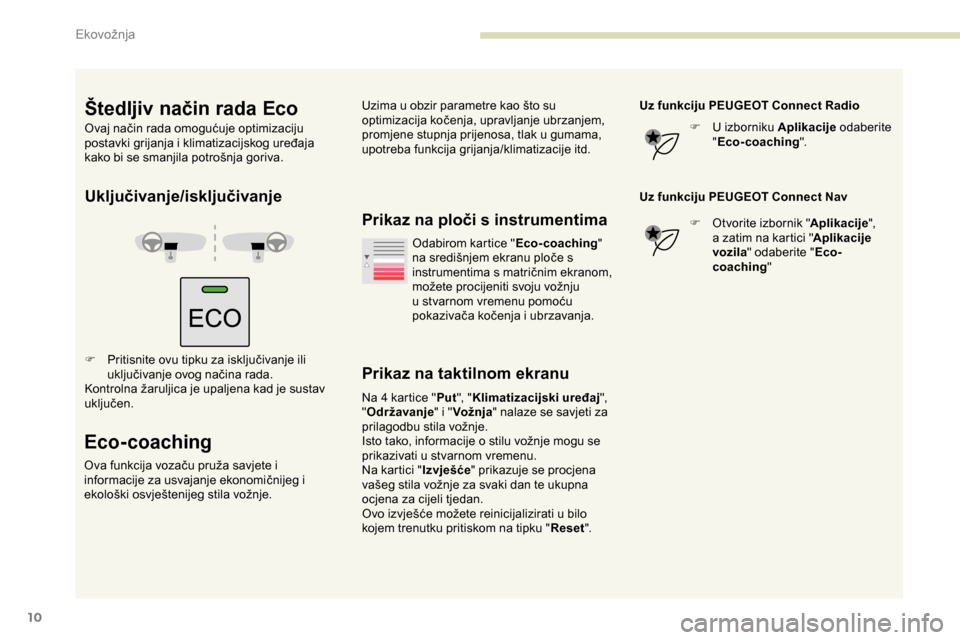

10
Uključivanje/isključivanje
F Pritisnite ovu tipku za isključivanje ili uključivanje ovog načina rada.
Kontrolna žaruljica je upaljena kad je sustav
uključen.
Eco-coaching
Ova funkcija vozaču pruža savjete i
informacije za usvajanje ekonomičnijeg i
ekološki osvještenijeg stila vožnje.
Prikaz na ploči s instrumentima
Prikaz na taktilnom ekranu
Na 4 kartice " Put", "Klimatizacijski uređaj",
" Održavanje " i "Vožnja " nalaze se savjeti za
prilagodbu stila vožnje.
Isto tako, informacije o stilu vožnje mogu se
prikazivati u stvarnom vremenu.
Na kartici " Izvješće" prikazuje se procjena
vašeg stila vožnje za svaki dan te ukupna
ocjena za cijeli tjedan.
Ovo izvješće možete reinicijalizirati u bilo
kojem trenutku pritiskom na tipku " Reset". Uz funkciju PEUGEOT Connect Radio
F
U
izborniku
Aplikacije odaberite
" Eco-coaching ".
Uz funkciju PEUGEOT Connect Nav F
O
tvorite izbornik "
Aplikacije",
a zatim na kartici " Aplikacije
vozila " odaberite " Eco-
coaching "
Odabirom kartice "
Eco-coaching"
na središnjem ekranu ploče s
instrumentima s matričnim ekranom,
možete procijeniti svoju vožnju
u stvarnom vremenu pomoću
pokazivača kočenja i ubrzavanja.
Štedljiv način rada Eco
Ovaj način rada omogućuje optimizaciju
postavki grijanja i klimatizacijskog uređaja
kako bi se smanjila potrošnja goriva. Uzima u obzir parametre kao što su
optimizacija kočenja, upravljanje ubrzanjem,
promjene stupnja prijenosa, tlak u gumama,
upotreba funkcija grijanja/klimatizacije itd.
Ekovožnja
Page 13 of 312

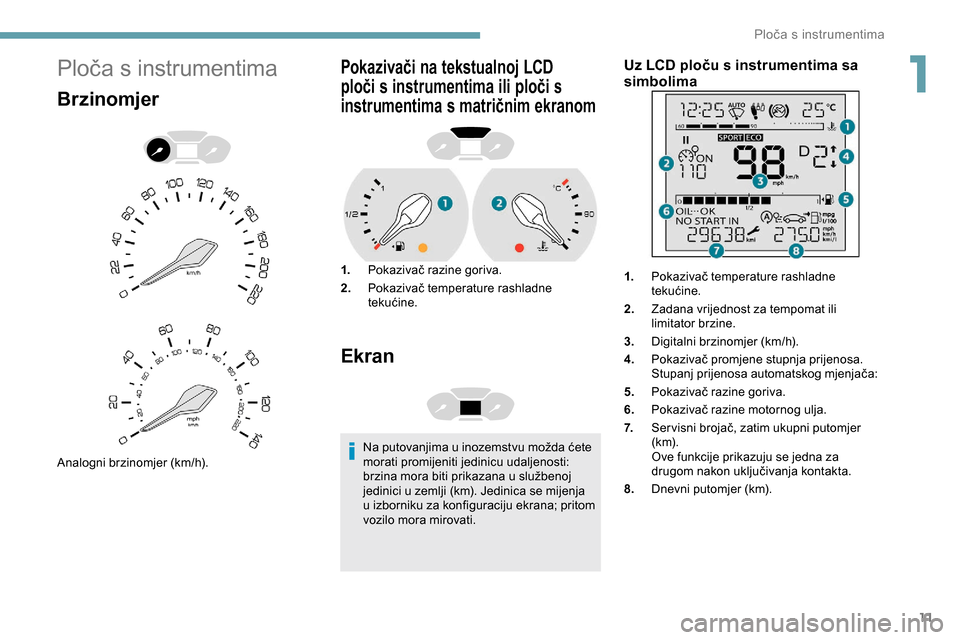

11
Ploča s instrumentima
Brzinomjer
Analogni brzinomjer (km/h).
Pokazivači na tekstualnoj LCD
ploči s instrumentima ili ploči s
instrumentima s matričnim ekranom
1.Pokazivač razine goriva.
2. Pokazivač temperature rashladne
tekućine.
Ekran
Na putovanjima u inozemstvu možda ćete
morati promijeniti jedinicu udaljenosti:
brzina mora biti prikazana u službenoj
jedinici u zemlji (km). Jedinica se mijenja
u izborniku za konfiguraciju ekrana; pritom
vozilo mora mirovati.
Uz LCD ploču s instrumentima sa
simbolima
1.Pokazivač temperature rashladne
tekućine.
2. Zadana vrijednost za tempomat ili
limitator brzine.
3. Digitalni brzinomjer (km/h).
4. Pokazivač promjene stupnja prijenosa.
Stupanj prijenosa automatskog mjenjača:
5. Pokazivač razine goriva.
6. Pokazivač razine motornog ulja.
7. Ser visni brojač, zatim ukupni putomjer
(k m).
Ove funkcije prikazuju se jedna za
drugom nakon uključivanja kontakta.
8. Dnevni putomjer (km).
1
Ploča s instrumentima
Page 14 of 312
12

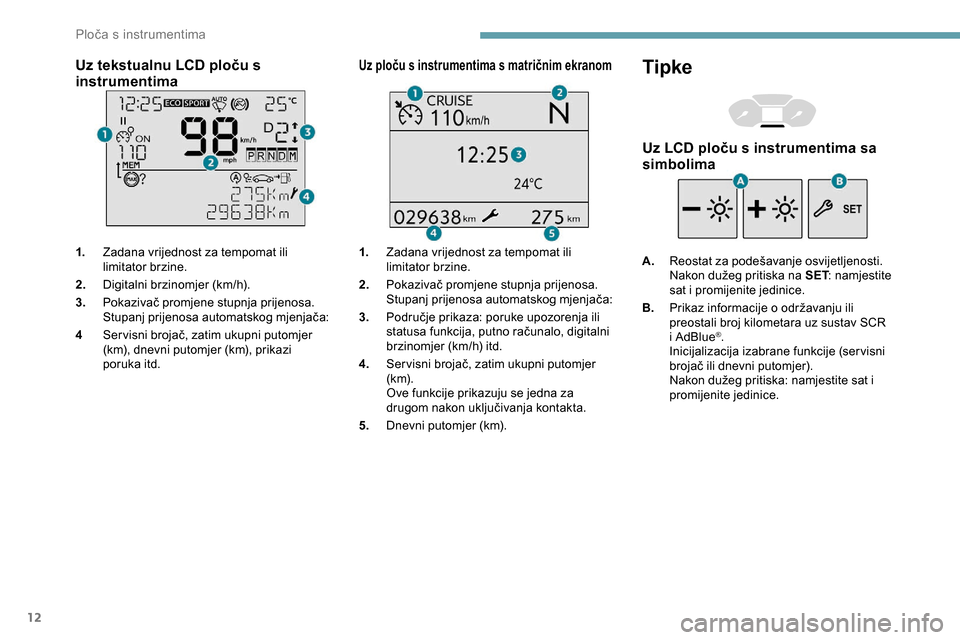

Uz tekstualnu LCD ploču s
instrumentima
1.Zadana vrijednost za tempomat ili
limitator brzine.
2. Digitalni brzinomjer (km/h).
3. Pokazivač promjene stupnja prijenosa.
Stupanj prijenosa automatskog mjenjača:
4 Ser visni brojač, zatim ukupni putomjer
(km), dnevni putomjer (km), prikazi
poruka itd.
Uz ploču s instrumentima s matričnim ekranom
1.Zadana vrijednost za tempomat ili
limitator brzine.
2. Pokazivač promjene stupnja prijenosa.
Stupanj prijenosa automatskog mjenjača:
3. Područje prikaza: poruke upozorenja ili
statusa funkcija, putno računalo, digitalni
brzinomjer (km/h) itd.
4. Ser visni brojač, zatim ukupni putomjer
(k m).
Ove funkcije prikazuju se jedna za
drugom nakon uključivanja kontakta.
5. Dnevni putomjer (km).
Tipke
Uz LCD ploču s instrumentima sa
simbolima
A.Reostat za podešavanje osvijetljenosti.
Nakon dužeg pritiska na SET : namjestite
sat i promijenite jedinice.
B. Prikaz informacije o održavanju ili
preostali broj kilometara uz sustav SCR
i AdBlue
®.
Inicijalizacija izabrane funkcije (ser visni
brojač ili dnevni putomjer).
Nakon dužeg pritiska: namjestite sat i
promijenite jedinice.
Ploča s instrumentima
Page 15 of 312

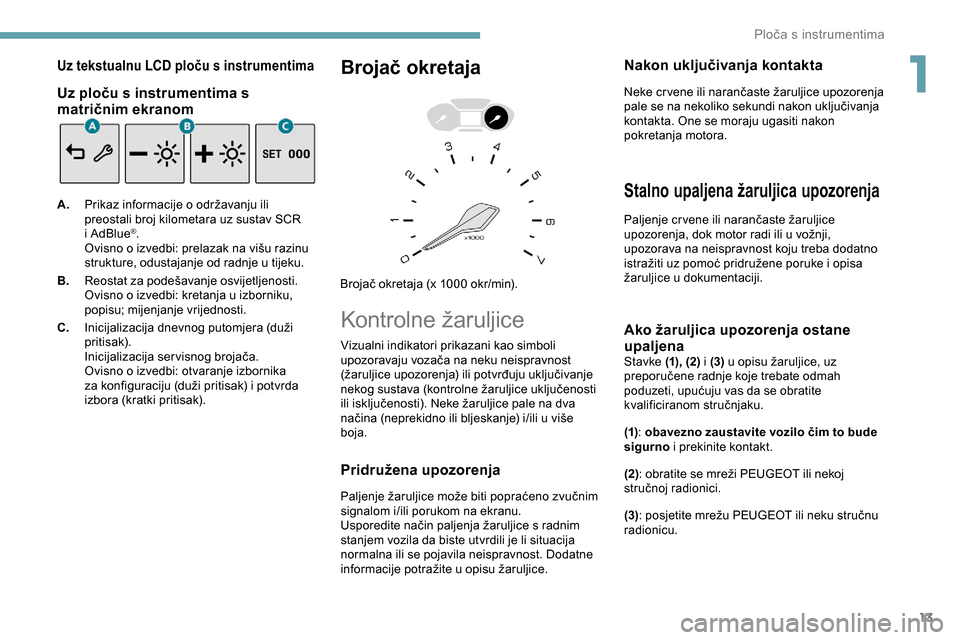

13
Uz tekstualnu LCD ploču s instrumentima
Uz ploču s instrumentima s
matričnim ekranom
A.Prikaz informacije o održavanju ili
preostali broj kilometara uz sustav SCR
i AdBlue
®.
Ovisno o izvedbi: prelazak na višu razinu
strukture, odustajanje od radnje u tijeku.
B. Reostat za podešavanje osvijetljenosti.
Ovisno o izvedbi: kretanja u izborniku,
popisu; mijenjanje vrijednosti.
C. Inicijalizacija dnevnog putomjera (duži
pritisak).
Inicijalizacija servisnog brojača.
Ovisno o izvedbi: otvaranje izbornika
za konfiguraciju (duži pritisak) i potvrda
izbora (kratki pritisak).
Brojač okretaja
Brojač okretaja (x 1000 okr/min).
Kontrolne žaruljice
Pridružena upozorenja
Paljenje žaruljice može biti popraćeno zvučnim
signalom i/ili porukom na ekranu.
Usporedite način paljenja žaruljice s radnim
stanjem vozila da biste utvrdili je li situacija
normalna ili se pojavila neispravnost. Dodatne
informacije potražite u opisu žaruljice.
Nakon uključivanja kontakta
Neke cr vene ili narančaste žaruljice upozorenja
pale se na nekoliko sekundi nakon uključivanja
kontakta. One se moraju ugasiti nakon
pokretanja motora.
Stalno upaljena žaruljica upozorenja
Paljenje cr vene ili narančaste žaruljice
upozorenja, dok motor radi ili u vožnji,
upozorava na neispravnost koju treba dodatno
istražiti uz pomoć pridružene poruke i opisa
žaruljice u dokumentaciji.
Ako žaruljica upozorenja ostane
upaljena
Stavke (1), (2) i (3) u opisu žaruljice, uz
preporučene radnje koje trebate odmah
poduzeti, upućuju vas da se obratite
kvalificiranom stručnjaku.
Vizualni indikatori prikazani kao simboli
upozoravaju vozača na neku neispravnost
(žaruljice upozorenja) ili potvrđuju uključivanje
nekog sustava (kontrolne žaruljice uključenosti
ili isključenosti). Neke žaruljice pale na dva
načina (neprekidno ili bljeskanje) i/ili u više
boja.
(1)
: obavezno zaustavite vozilo čim to bude
sigurno i prekinite kontakt.
(2): obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
(3) : posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
1
Ploča s instrumentima
Page 16 of 312

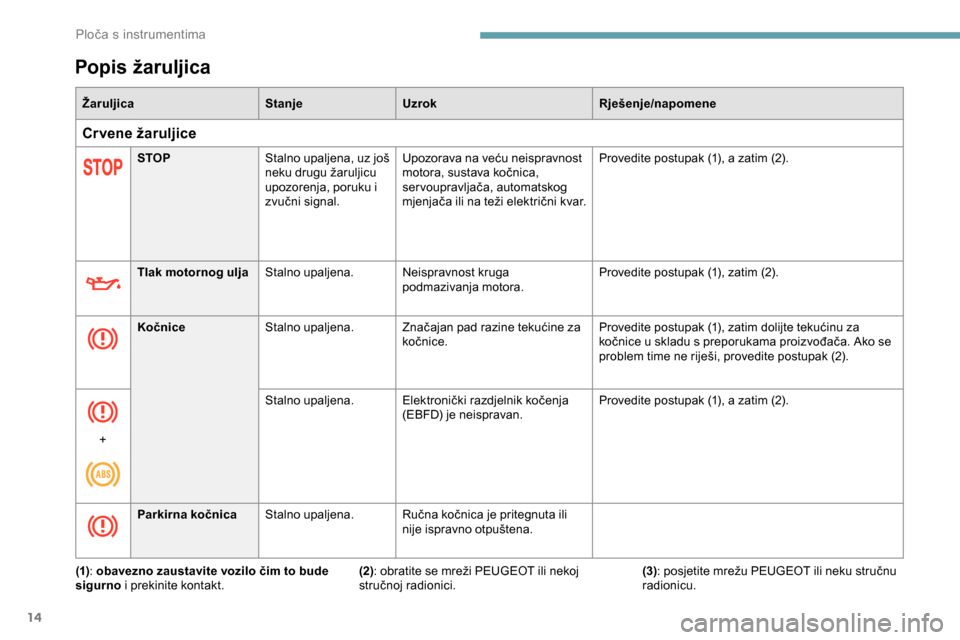

14
Popis žaruljica
ŽaruljicaStanjeUzrok Rješenje/napomene
Cr vene žaruljice
STOP Stalno upaljena, uz još
neku drugu žaruljicu
upozorenja, poruku i
zvučni signal. Upozorava na veću neispravnost
motora, sustava kočnica,
servoupravljača, automatskog
mjenjača ili na teži električni kvar. Provedite postupak (1), a zatim (2).
Tlak motornog ulja Stalno upaljena. Neispravnost kruga
podmazivanja motora. Provedite postupak (1), zatim (2).
Kočnice Stalno upaljena. Značajan pad razine tekućine za
kočnice. Provedite postupak (1), zatim dolijte tekućinu za
kočnice u skladu s preporukama proizvođača. Ako se
problem time ne riješi, provedite postupak (2).
+ Stalno upaljena.
Elektronički razdjelnik kočenja
(EBFD) je neispravan. Provedite postupak (1), a zatim (2).
Parkirna kočnica Stalno upaljena. Ručna kočnica je pritegnuta ili
nije ispravno otpuštena.
(1) : obavezno zaustavite vozilo čim to bude
sigurno i prekinite kontakt. (2): obratite se mreži PEUGEOT ili nekoj
stručnoj radionici. (3)
: posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
Ploča s instrumentima
Page 17 of 312

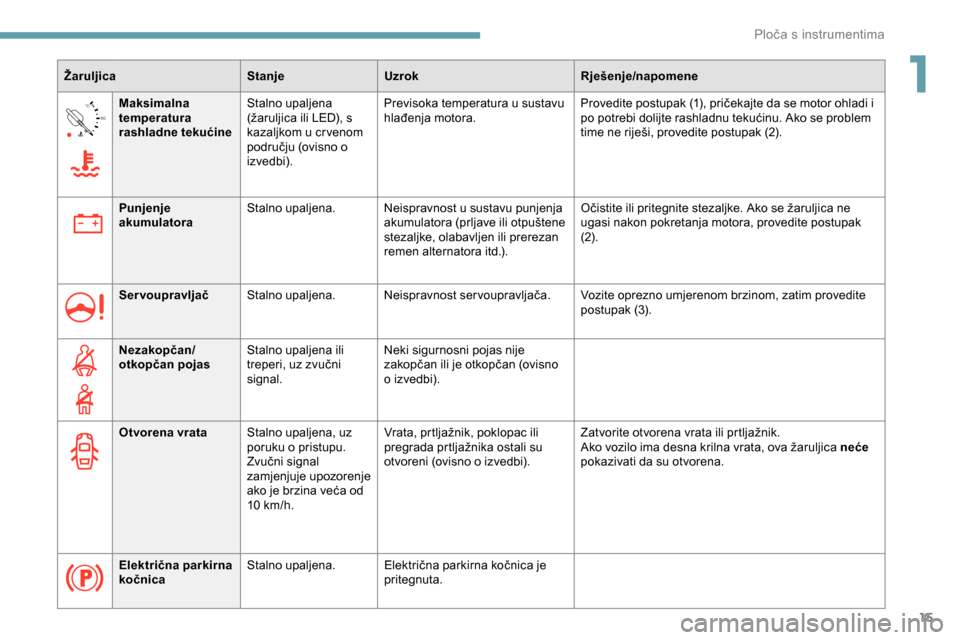

15
90°CMaksimalna
temperatura
rashladne tekućine Stalno upaljena
(žaruljica ili LED), s
kazaljkom u cr venom
području (ovisno o
izvedbi). Previsoka temperatura u sustavu
hlađenja motora.
Provedite postupak (1), pričekajte da se motor ohladi i
po potrebi dolijte rashladnu tekućinu. Ako se problem
time ne riješi, provedite postupak (2).
Punjenje
akumulatora Stalno upaljena.
Neispravnost u sustavu punjenja
akumulatora (prljave ili otpuštene
stezaljke, olabavljen ili prerezan
remen alternatora itd.). Očistite ili pritegnite stezaljke. Ako se žaruljica ne
ugasi nakon pokretanja motora, provedite postupak
(2).
Servoupravljač Stalno upaljena. Neispravnost servoupravljača. Vozite oprezno umjerenom brzinom, zatim provedite
postupak (3).
Nezakopčan/
otkopčan pojas Stalno upaljena ili
treperi, uz zvučni
signal. Neki sigurnosni pojas nije
zakopčan ili je otkopčan (ovisno
o izvedbi).
Otvorena vrata Stalno upaljena, uz
poruku o pristupu.
Zvučni signal
zamjenjuje upozorenje
ako je brzina veća od
10
km/h.Vrata, prtljažnik, poklopac ili
pregrada prtljažnika ostali su
otvoreni (ovisno o izvedbi).
Zatvorite otvorena vrata ili prtljažnik.
Ako vozilo ima desna krilna vrata, ova žaruljica neće
pokazivati da su otvorena.
Žaruljica
StanjeUzrok Rješenje/napomene
Električna parkirna
kočnica Stalno upaljena.
Električna parkirna kočnica je
pritegnuta.
1
Ploča s instrumentima
Page 18 of 312
16

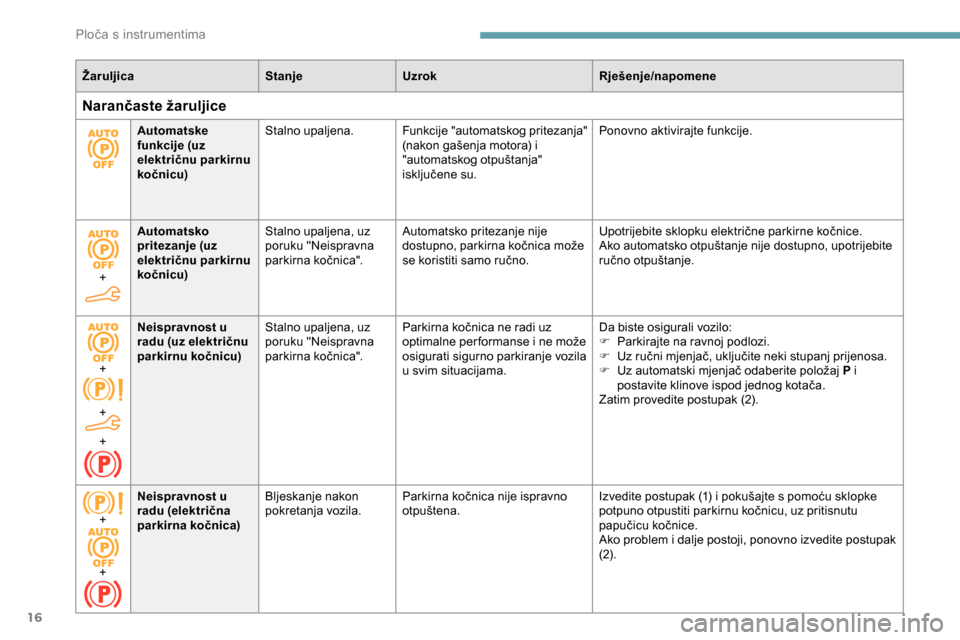

ŽaruljicaStanjeUzrok Rješenje/napomene
Narančaste žaruljice
Automatske
funkcije (uz
električnu parkirnu
kočnicu)Stalno upaljena.
Funkcije "automatskog pritezanja"
(nakon gašenja motora) i
"automatskog otpuštanja"
isključene su. Ponovno aktivirajte funkcije.
+ Automatsko
pritezanje (uz
električnu parkirnu
kočnicu)
Stalno upaljena, uz
poruku "Neispravna
parkirna kočnica".
Automatsko pritezanje nije
dostupno, parkirna kočnica može
se koristiti samo ručno. Upotrijebite sklopku električne parkirne kočnice.
Ako automatsko otpuštanje nije dostupno, upotrijebite
ručno otpuštanje.
+
+
+ Neispravnost u
radu (uz električnu
parkirnu kočnicu)
Stalno upaljena, uz
poruku "Neispravna
parkirna kočnica". Parkirna kočnica ne radi uz
optimalne per formanse i ne može
osigurati sigurno parkiranje vozila
u svim situacijama. Da biste osigurali vozilo:
F
P
arkirajte na ravnoj podlozi.
F
U
z ručni mjenjač, uključite neki stupanj prijenosa.
F
U
z automatski mjenjač odaberite položaj P i
postavite klinove ispod jednog kotača.
Zatim provedite postupak (2).
+
+ Neispravnost u
radu (električna
parkirna kočnica)
Bljeskanje nakon
pokretanja vozila.
Parkirna kočnica nije ispravno
otpuštena. Izvedite postupak (1) i pokušajte s pomoću sklopke
potpuno otpustiti parkirnu kočnicu, uz pritisnutu
papučicu kočnice.
Ako problem i dalje postoji, ponovno izvedite postupak
(2).
Ploča s instrumentima

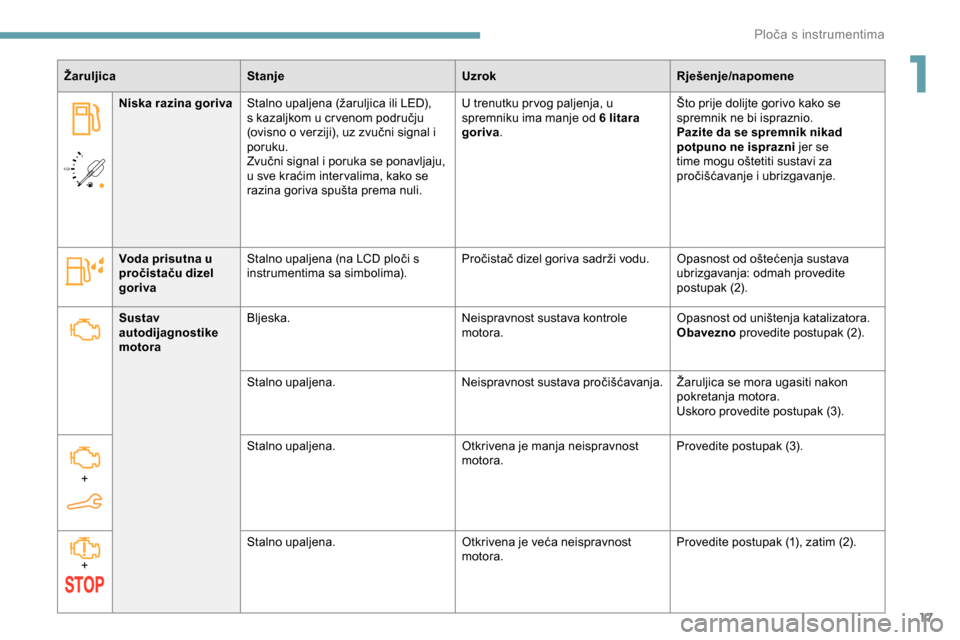

Page 19 of 312
17
/2
1 1
Žaruljica
Stanje UzrokRješenje/napomene
Niska razina goriva Stalno upaljena (žaruljica ili LED),
s kazaljkom u cr venom području
(ovisno o verziji), uz zvučni signal i
poruku.
Zvučni signal i poruka se ponavljaju,
u sve kraćim inter valima, kako se
razina goriva spušta prema nuli. U trenutku pr vog paljenja, u
spremniku ima manje od 6
litara
goriva . Što prije dolijte gorivo kako se
spremnik ne bi ispraznio.
Pazite da se spremnik nikad
potpuno ne isprazni
jer se
time mogu oštetiti sustavi za
pročišćavanje i ubrizgavanje.
Voda prisutna u
pročistaču dizel
goriva Stalno upaljena (na LCD ploči s
instrumentima sa simbolima).
Pročistač dizel goriva sadrži vodu. Opasnost od oštećenja sustava
ubrizgavanja: odmah provedite
postupak (2).
Sustav
autodijagnostike
motora Bljeska.
Neispravnost sustava kontrole
motora.Opasnost od uništenja katalizatora.
Obavezno
provedite postupak (2).
Stalno upaljena. Neispravnost sustava pročišćavanja.Žaruljica se mora ugasiti nakon
pokretanja motora.
Uskoro provedite postupak (3).
+ Stalno upaljena.
Otkrivena je manja neispravnost
motora.Provedite postupak (3).
+ Stalno upaljena.
Otkrivena je veća neispravnost
motora.Provedite postupak (1), zatim (2).
1
Ploča s instrumentima

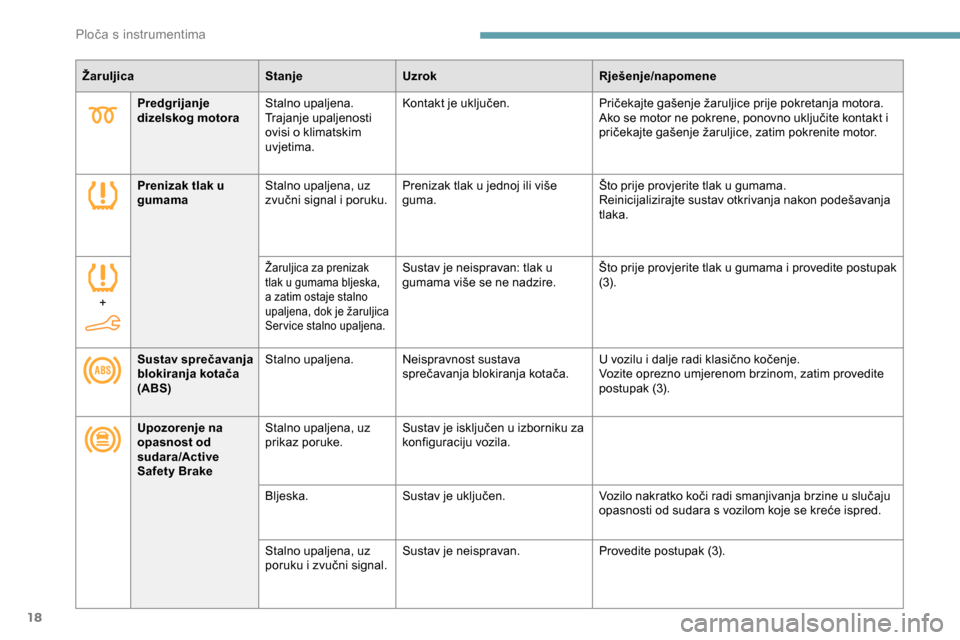

Page 20 of 312
18
Predgrijanje
dizelskog motoraStalno upaljena.
Trajanje upaljenosti
ovisi o klimatskim
uvjetima. Kontakt je uključen.
Pričekajte gašenje žaruljice prije pokretanja motora.
Ako se motor ne pokrene, ponovno uključite kontakt i
pričekajte gašenje žaruljice, zatim pokrenite motor.
Žaruljica
StanjeUzrok Rješenje/napomene
Prenizak tlak u
gumama Stalno upaljena, uz
zvučni signal i poruku. Prenizak tlak u jednoj ili više
guma. Što prije provjerite tlak u gumama.
Reinicijalizirajte sustav otkrivanja nakon podešavanja
tlaka.
+
Žaruljica za prenizak
tlak u gumama bljeska,
a zatim ostaje stalno
upaljena, dok je žaruljica
Ser vice stalno upaljena.Sustav je neispravan: tlak u
gumama više se ne nadzire. Što prije provjerite tlak u gumama i provedite postupak
(3).
Sustav sprečavanja
blokiranja kotača
(ABS) Stalno upaljena.
Neispravnost sustava
sprečavanja blokiranja kotača. U vozilu i dalje radi klasično kočenje.
Vozite oprezno umjerenom brzinom, zatim provedite
postupak (3).
Upozorenje na
opasnost od
sudara/Active
Safety Brake Stalno upaljena, uz
prikaz poruke.
Sustav je isključen u izborniku za
konfiguraciju vozila.
Bljeska. Sustav je uključen. Vozilo nakratko koči radi smanjivanja brzine u slučaju
opasnosti od sudara s vozilom koje se kreće ispred.
Stalno upaljena, uz
poruku i zvučni signal. Sustav je neispravan.
Provedite postupak (3).
Ploča s instrumentima
