Page 21 of 312

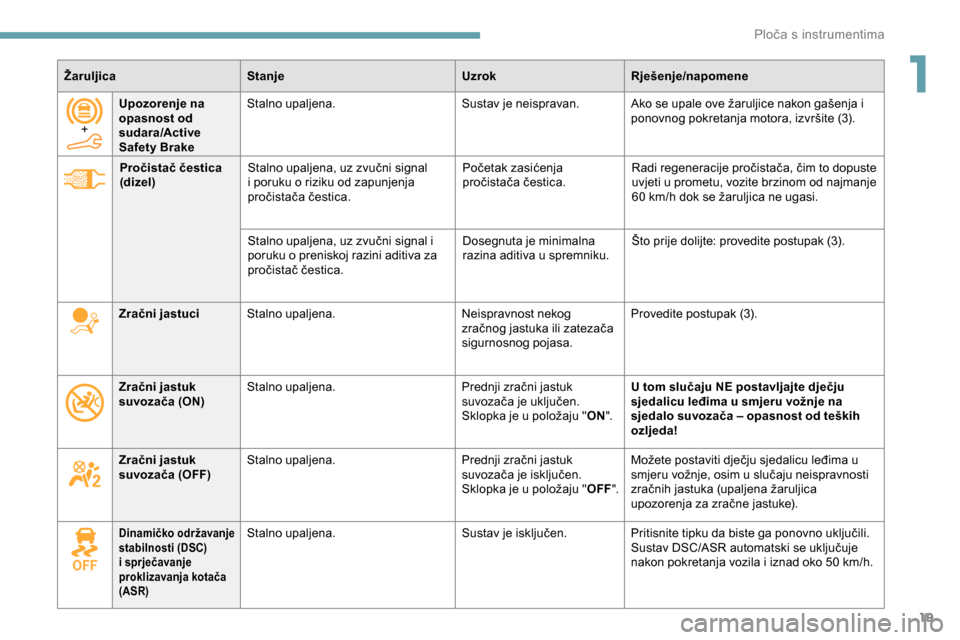

19
ŽaruljicaStanje UzrokRješenje/napomene
Pročistač čestica
(dizel) Stalno upaljena, uz zvučni signal
i poruku o riziku od zapunjenja
pročistača čestica. Početak zasićenja
pročistača čestica.
Radi regeneracije pročistača, čim to dopuste
uvjeti u prometu, vozite brzinom od najmanje
60
km/h dok se žaruljica ne ugasi.
Stalno upaljena, uz zvučni signal i
poruku o preniskoj razini aditiva za
pročistač čestica. Dosegnuta je minimalna
razina aditiva u spremniku.
Što prije dolijte: provedite postupak (3).
Zračni jastuci Stalno upaljena. Neispravnost nekog
zračnog jastuka ili zatezača
sigurnosnog pojasa.Provedite postupak (3).
Zračni jastuk
suvozača (ON) Stalno upaljena.
Prednji zračni jastuk
suvozača je uključen.
Sklopka je u položaju "ON". U tom slučaju NE postavljajte dječju
sjedalicu leđima u smjeru vožnje na
sjedalo suvozača – opasnost od teških
ozljeda!
Zračni jastuk
suvozača (OFF) Stalno upaljena.
Prednji zračni jastuk
suvozača je isključen.
Sklopka je u položaju "OFF".Možete postaviti dječju sjedalicu leđima u
smjeru vožnje, osim u slučaju neispravnosti
zračnih jastuka (upaljena žaruljica
upozorenja za zračne jastuke).
Dinamičko održavanje
stabilnosti (DSC)
i sprječavanje
proklizavanja kotača
(ASR)Stalno upaljena.
Sustav je isključen.Pritisnite tipku da biste ga ponovno uključili.
Sustav DSC/ASR automatski se uključuje
nakon pokretanja vozila i iznad oko 50
km/h.
+
Upozorenje na
opasnost od
sudara/Active
Safety Brake Stalno upaljena.
Sustav je neispravan. Ako se upale ove žaruljice nakon gašenja i
ponovnog pokretanja motora, izvršite (3).
1
Ploča s instrumentima
Page 22 of 312

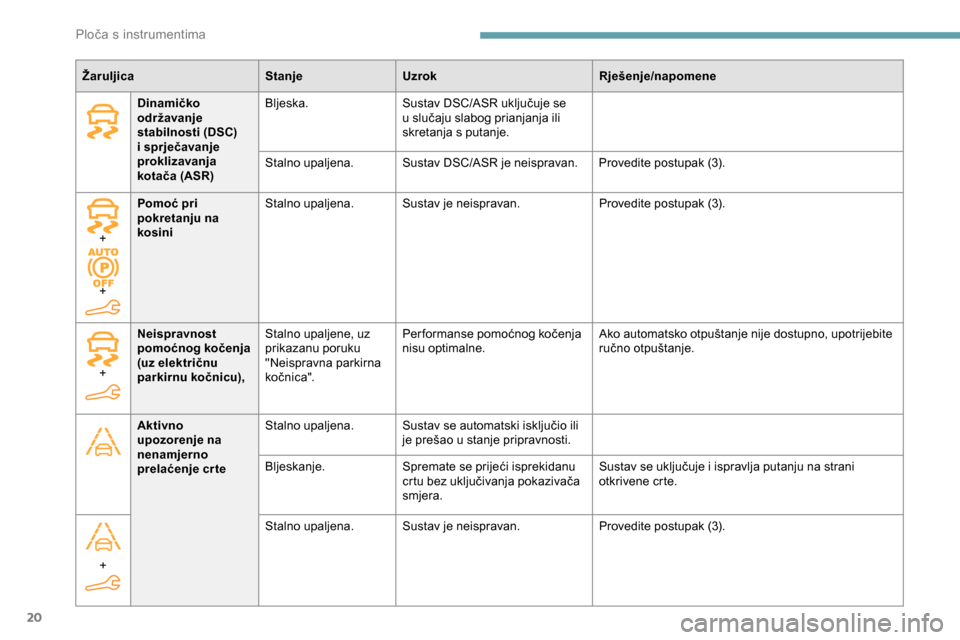

20
ŽaruljicaStanjeUzrok Rješenje/napomene
Dinamičko
održavanje
stabilnosti (DSC)
i sprječavanje
proklizavanja
kotača (ASR) Bljeska.
Sustav DSC/ASR uključuje se
u slučaju slabog prianjanja ili
skretanja s putanje.
Stalno upaljena. Sustav DSC/ASR je neispravan. Provedite postupak (3).
+
+ Pomoć pri
pokretanju na
kosini
Stalno upaljena.
Sustav je neispravan. Provedite postupak (3).
Aktivno
upozorenje na
nenamjerno
prelaćenje cr te Stalno upaljena.
Sustav se automatski isključio ili
je prešao u stanje pripravnosti.
Bljeskanje. Spremate se prijeći isprekidanu
crtu bez uključivanja pokazivača
smjera. Sustav se uključuje i ispravlja putanju na strani
otkrivene crte.
+
Neispravnost
pomoćnog kočenja
(uz električnu
parkirnu kočnicu), Stalno upaljene, uz
prikazanu poruku
"Neispravna parkirna
ko č nic a". Per formanse pomoćnog kočenja
nisu optimalne.
Ako automatsko otpuštanje nije dostupno, upotrijebite
ručno otpuštanje.
+ Stalno upaljena.
Sustav je neispravan. Provedite postupak (3).
Ploča s instrumentima
Page 23 of 312

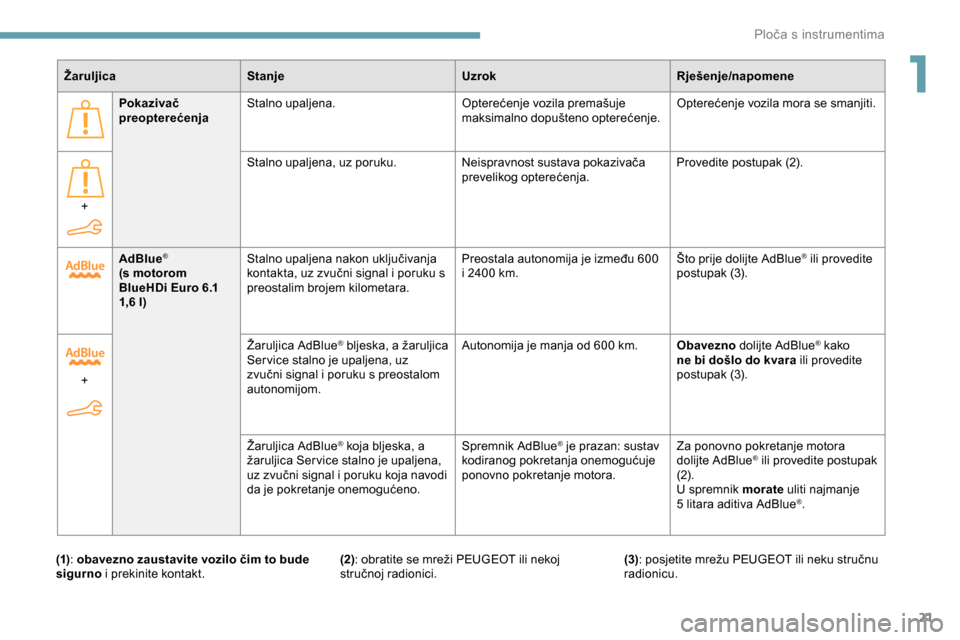

21
AdBlue®
(s motorom
BlueHDi Euro 6.1
1,6 l) Stalno upaljena nakon uključivanja
kontakta, uz zvučni signal i poruku s
preostalim brojem kilometara.
Preostala autonomija je između 600
i 2400
km.Što prije dolijte AdBlue® ili provedite
postupak (3).
+ Žaruljica AdBlue
® bljeska, a žaruljica
Ser vice stalno je upaljena, uz
zvučni signal i poruku s preostalom
autonomijom. Autonomija je manja od 600
km.Obavezno dolijte AdBlue® kako
ne bi došlo do kvara ili provedite
postupak (3).
Žaruljica AdBlue
® koja bljeska, a
žaruljica Ser vice stalno je upaljena,
uz zvučni signal i poruku koja navodi
da je pokretanje onemogućeno. Spremnik AdBlue® je prazan: sustav
kodiranog pokretanja onemogućuje
ponovno pokretanje motora. Za ponovno pokretanje motora
dolijte AdBlue® ili provedite postupak
(2).
U spremnik morate uliti najmanje
5
litara aditiva AdBlue
®.
Pokazivač
preopterećenja
Stalno upaljena.
Opterećenje vozila premašuje
maksimalno dopušteno opterećenje.Opterećenje vozila mora se smanjiti.
+ Stalno upaljena, uz poruku.
Neispravnost sustava pokazivača
prevelikog opterećenja.Provedite postupak (2).
Žaruljica
Stanje UzrokRješenje/napomene
(1) : obavezno zaustavite vozilo čim to bude
sigurno i prekinite kontakt. (2): obratite se mreži PEUGEOT ili nekoj
stručnoj radionici. (3)
: posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
1
Ploča s instrumentima
Page 24 of 312

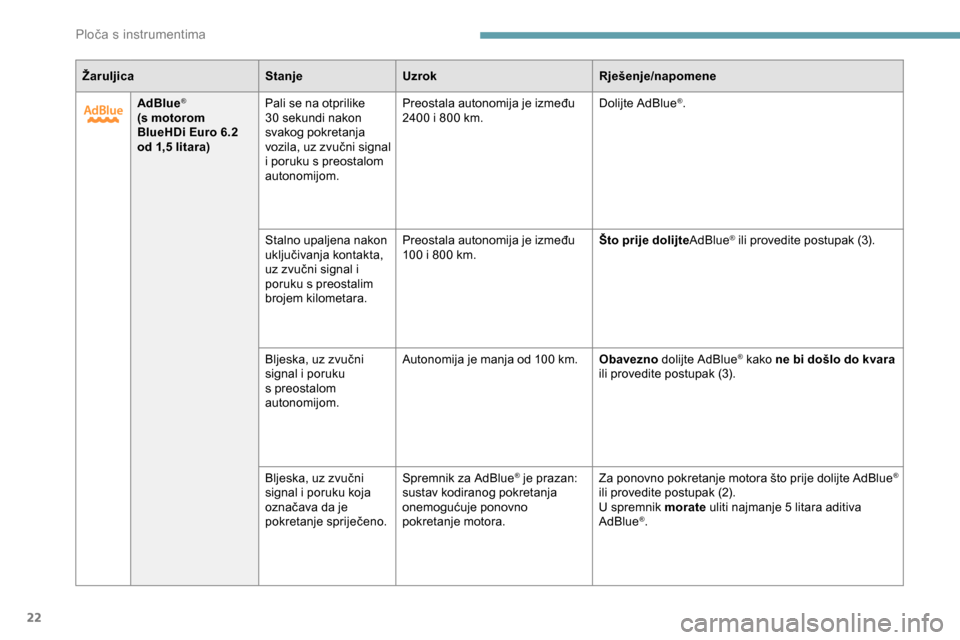

22
ŽaruljicaStanjeUzrok Rješenje/napomene
AdBlue
®
(s motorom
BlueHDi Euro 6.2
od 1,5
litara) Pali se na otprilike
30
sekundi nakon
svakog pokretanja
vozila, uz zvučni signal
i poruku s preostalom
autonomijom. Preostala autonomija je između
2400 i 800
km.Dolijte AdBlue
®.
Stalno upaljena nakon
uključivanja kontakta,
uz zvučni signal i
poruku s preostalim
brojem kilometara. Preostala autonomija je između
100 i 800
km. Što prije dolijte
AdBlue
® ili provedite postupak (3).
Bljeska, uz zvučni
signal i poruku
s preostalom
autonomijom. Autonomija je manja od 100
km. Obavezno dolijte AdBlue
® kako ne bi došlo do kvara
ili provedite postupak (3).
Bljeska, uz zvučni
signal i poruku koja
označava da je
pokretanje spriječeno. Spremnik za AdBlue
® je prazan:
sustav kodiranog pokretanja
onemogućuje ponovno
pokretanje motora. Za ponovno pokretanje motora što prije dolijte AdBlue®
ili provedite postupak (2).
U spremnik morate uliti najmanje 5
litara aditiva
AdBlue
®.
Ploča s instrumentima
Page 25 of 312
23

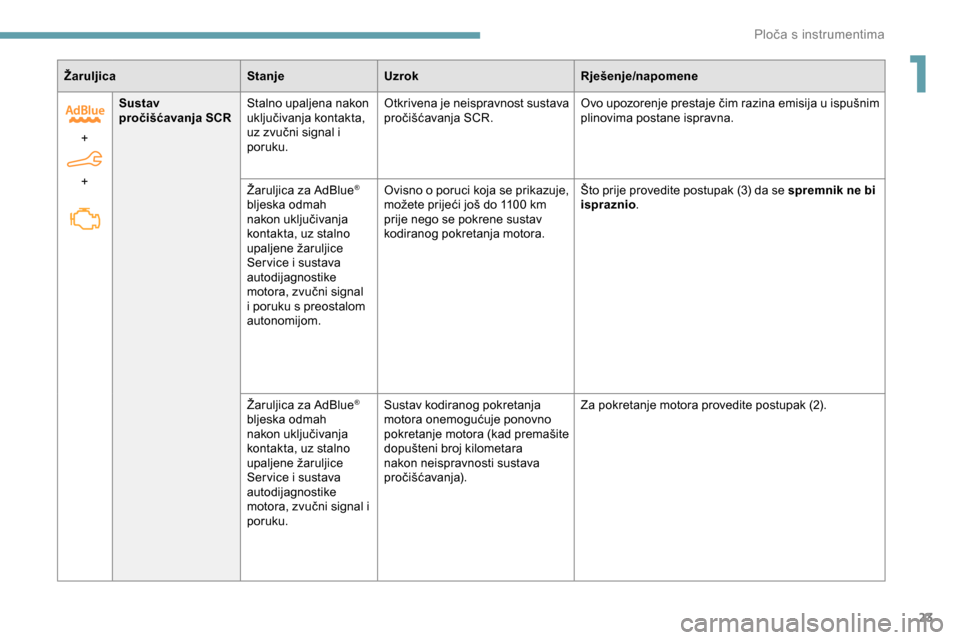

ŽaruljicaStanjeUzrok Rješenje/napomene
+
+ Sustav
pročišćavanja SCR
Stalno upaljena nakon
uključivanja kontakta,
uz zvučni signal i
poruku. Otkrivena je neispravnost sustava
pročišćavanja SCR.
Ovo upozorenje prestaje čim razina emisija u ispušnim
plinovima postane ispravna.
Žaruljica za AdBlue
®
bljeska odmah
nakon uključivanja
kontakta, uz stalno
upaljene žaruljice
Ser vice i sustava
autodijagnostike
motora, zvučni signal
i poruku s preostalom
autonomijom. Ovisno o poruci koja se prikazuje,
možete prijeći još do 1100
km
prije nego se pokrene sustav
kodiranog pokretanja motora. Što prije provedite postupak (3) da se spremnik ne bi
ispraznio
.
Žaruljica za AdBlue
®
bljeska odmah
nakon uključivanja
kontakta, uz stalno
upaljene žaruljice
Ser vice i sustava
autodijagnostike
motora, zvučni signal i
poruku. Sustav kodiranog pokretanja
motora onemogućuje ponovno
pokretanje motora (kad premašite
dopušteni broj kilometara
nakon neispravnosti sustava
pročišćavanja).
Za pokretanje motora provedite postupak (2).
1
Ploča s instrumentima
Page 26 of 312

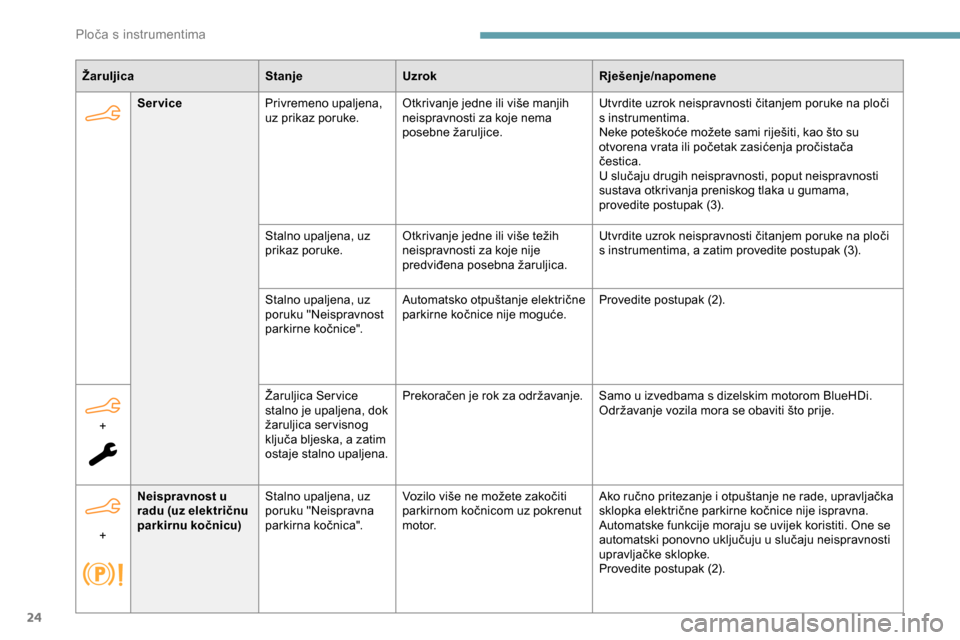

24
ŽaruljicaStanjeUzrok Rješenje/napomene
Service Privremeno upaljena,
uz prikaz poruke. Otkrivanje jedne ili više manjih
neispravnosti za koje nema
posebne žaruljice. Utvrdite uzrok neispravnosti čitanjem poruke na ploči
s instrumentima.
Neke poteškoće možete sami riješiti, kao što su
otvorena vrata ili početak zasićenja pročistača
čestica.
U slučaju drugih neispravnosti, poput neispravnosti
sustava otkrivanja preniskog tlaka u gumama,
provedite postupak (3).
Stalno upaljena, uz
prikaz poruke. Otkrivanje jedne ili više težih
neispravnosti za koje nije
predviđena posebna žaruljica. Utvrdite uzrok neispravnosti čitanjem poruke na ploči
s instrumentima, a zatim provedite postupak (3).
+ Žaruljica Ser vice
stalno je upaljena, dok
žaruljica servisnog
ključa bljeska, a zatim
ostaje stalno upaljena.Prekoračen je rok za održavanje. Samo u izvedbama s dizelskim motorom BlueHDi.
Održavanje vozila mora se obaviti što prije.
Stalno upaljena, uz
poruku "Neispravnost
parkirne kočnice".
Automatsko otpuštanje električne
parkirne kočnice nije moguće.
Provedite postupak (2).
+ Neispravnost u
radu (uz električnu
parkirnu kočnicu)
Stalno upaljena, uz
poruku "Neispravna
parkirna kočnica". Vozilo više ne možete zakočiti
parkirnom kočnicom uz pokrenut
motor. Ako ručno pritezanje i otpuštanje ne rade, upravljačka
sklopka električne parkirne kočnice nije ispravna.
Automatske funkcije moraju se uvijek koristiti. One se
automatski ponovno uključuju u slučaju neispravnosti
upravljačke sklopke.
Provedite postupak (2).
Ploča s instrumentima
Page 27 of 312

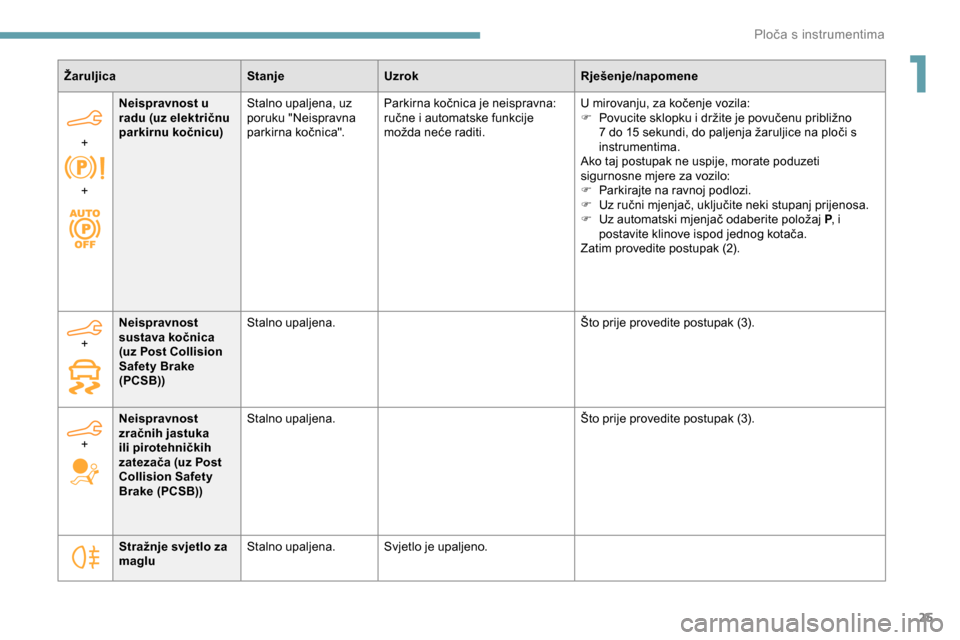

25
ŽaruljicaStanjeUzrok Rješenje/napomene
+
+ Neispravnost u
radu (uz električnu
parkirnu kočnicu)
Stalno upaljena, uz
poruku "Neispravna
parkirna kočnica". Parkirna kočnica je neispravna:
ručne i automatske funkcije
možda neće raditi. U mirovanju, za kočenje vozila:
F
P
ovucite sklopku i držite je povučenu približno
7 do 15
sekundi, do paljenja žaruljice na ploči s
instrumentima.
Ako taj postupak ne uspije, morate poduzeti
sigurnosne mjere za vozilo:
F
P
arkirajte na ravnoj podlozi.
F
U
z ručni mjenjač, uključite neki stupanj prijenosa.
F
U
z automatski mjenjač odaberite položaj P, i
postavite klinove ispod jednog kotača.
Zatim provedite postupak (2).
Stražnje svjetlo za
maglu Stalno upaljena.
Svjetlo je upaljeno.
+
Neispravnost
sustava kočnica
(uz Post Collision
Safety Brake
(PCSB)) Stalno upaljena.
Što prije provedite postupak (3).
+ Neispravnost
zračnih jastuka
ili pirotehničkih
zatezača (uz Post
Collision Safety
Brake (PCSB)) Stalno upaljena.
Što prije provedite postupak (3).
1
Ploča s instrumentima
Page 28 of 312

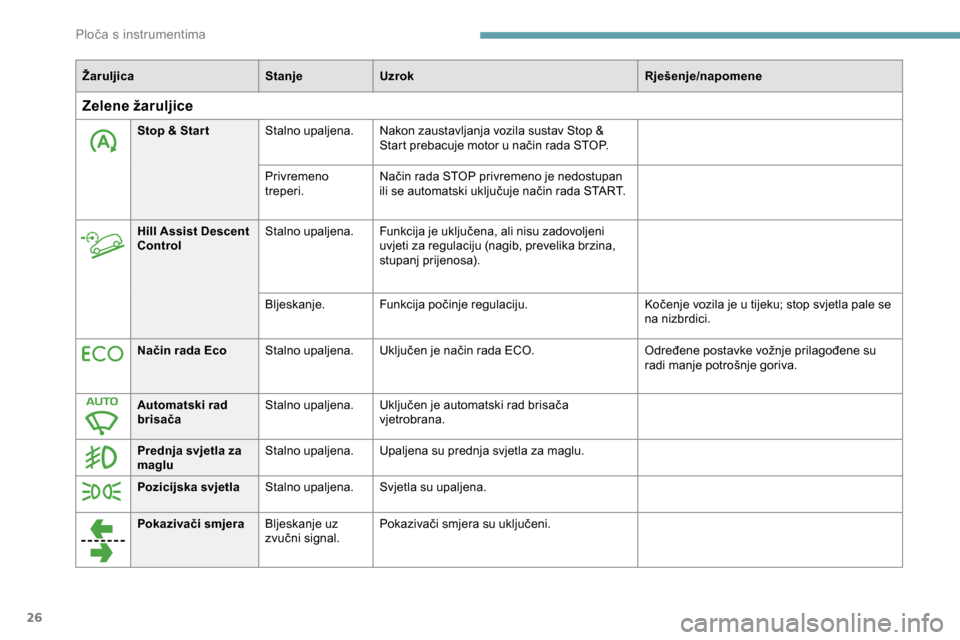

26
ŽaruljicaStanjeUzrok Rješenje/napomene
Zelene žaruljice
Stop & Star tStalno upaljena.Nakon zaustavljanja vozila sustav Stop &
Start prebacuje motor u način rada STOP.
Privremeno
treperi. Način rada STOP privremeno je nedostupan
ili se automatski uključuje način rada START.
Hill Assist Descent
Control Stalno upaljena.
Funkcija je uključena, ali nisu zadovoljeni
uvjeti za regulaciju (nagib, prevelika brzina,
stupanj prijenosa).
Bljeskanje. Funkcija počinje regulaciju. Kočenje vozila je u tijeku; stop svjetla pale se
na nizbrdici.
Način rada Eco Stalno upaljena.Uključen je način rada ECO. Određene postavke vožnje prilagođene su
radi manje potrošnje goriva.
Automatski rad
brisača Stalno upaljena.
Uključen je automatski rad brisača
vjetrobrana.
Prednja svjetla za
maglu Stalno upaljena.
Upaljena su prednja svjetla za maglu.
Pozicijska svjetla Stalno upaljena.Svjetla su upaljena.
Pokazivači smjera Bljeskanje uz
zvučni signal.Pokazivači smjera su uključeni.
Ploča s instrumentima
Page 29 of 312

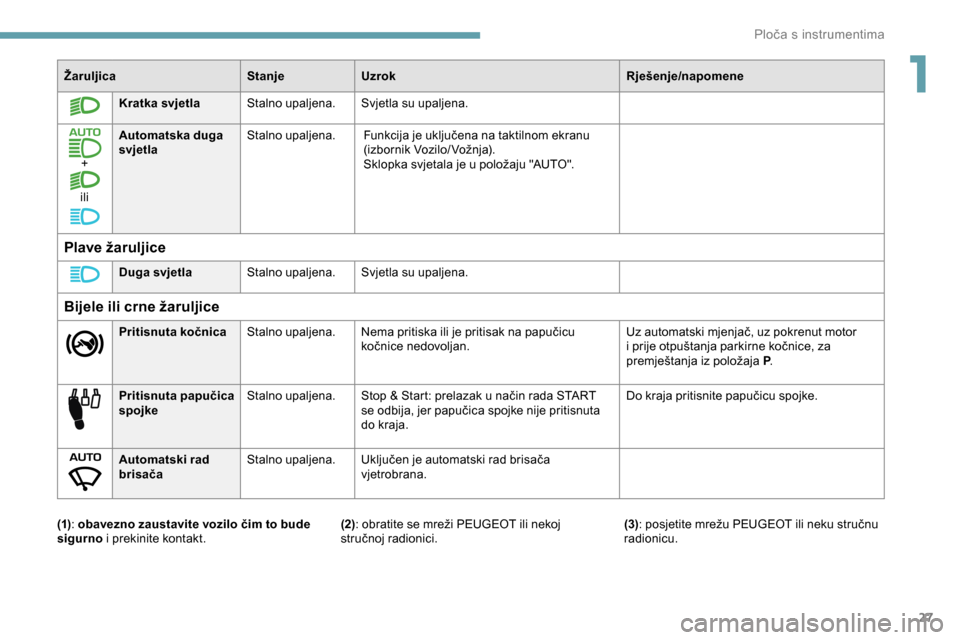

27
ŽaruljicaStanjeUzrok Rješenje/napomene
Kratka svjetla Stalno upaljena.Svjetla su upaljena.
+
ili Automatska duga
svjetla
Stalno upaljena.
Funkcija je uključena na taktilnom ekranu
(izbornik Vozilo/Vožnja).
Sklopka svjetala je u položaju "AUTO".
Plave žaruljice
Duga svjetla Stalno upaljena.Svjetla su upaljena.
Bijele ili crne žaruljice
Pritisnuta kočnica Stalno upaljena.Nema pritiska ili je pritisak na papučicu
kočnice nedovoljan. Uz automatski mjenjač, uz pokrenut motor
i prije otpuštanja parkirne kočnice, za
premještanja iz položaja P
.
Pritisnuta papučica
spojke Stalno upaljena.
Stop & Start: prelazak u način rada START
se odbija, jer papučica spojke nije pritisnuta
do kraja. Do kraja pritisnite papučicu spojke.
Automatski rad
brisača Stalno upaljena.
Uključen je automatski rad brisača
vjetrobrana.
(1) : obavezno zaustavite vozilo čim to bude
sigurno i prekinite kontakt. (3)
: posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
(2): obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
1
Ploča s instrumentima
Page 30 of 312
28

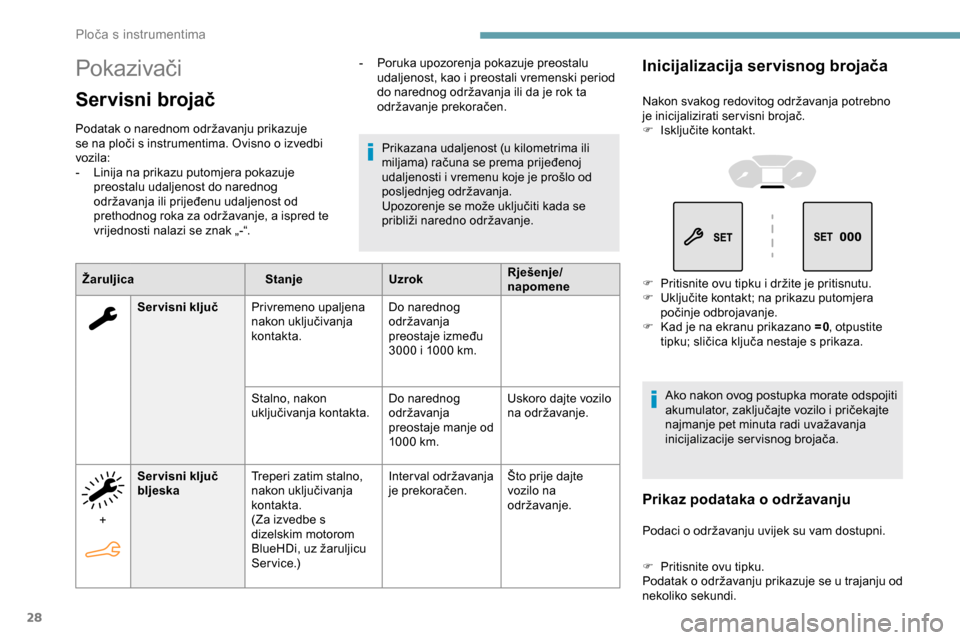

Pokazivači
Servisni brojač
Podatak o narednom održavanju prikazuje
se na ploči s instrumentima. Ovisno o izvedbi
vozila:
-
L
inija na prikazu putomjera pokazuje
preostalu udaljenost do narednog
održavanja ili prijeđenu udaljenost od
prethodnog roka za održavanje, a ispred te
vrijednosti nalazi se znak „-“.
Žaruljica StanjeUzrokRješenje/
napomene
Prikazana udaljenost (u kilometrima ili
miljama) računa se prema prijeđenoj
udaljenosti i vremenu koje je prošlo od
posljednjeg održavanja.
Upozorenje se može uključiti kada se
približi naredno održavanje.
Servisni ključ Privremeno upaljena
nakon uključivanja
kontakta. Do narednog
održavanja
preostaje između
3000 i 1000
km.
Stalno, nakon
uključivanja kontakta. Do narednog
održavanja
preostaje manje od
1000
km.Uskoro dajte vozilo
na održavanje.
+ Ser visni ključ
bljeska
Treperi zatim stalno,
nakon uključivanja
kontakta.
(Za izvedbe s
dizelskim motorom
BlueHDi, uz žaruljicu
Service.) Inter val održavanja
je prekoračen.
Što prije dajte
vozilo na
održavanje.
-
P
oruka upozorenja pokazuje preostalu
udaljenost, kao i preostali vremenski period
do narednog održavanja ili da je rok ta
održavanje prekoračen.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno
je inicijalizirati servisni brojač.
F
I
sključite kontakt.
F
P
ritisnite ovu tipku i držite je pritisnutu.
F
U
ključite kontakt; na prikazu putomjera
počinje odbrojavanje.
F
K
ad je na ekranu prikazano =0 , otpustite
tipku; sličica ključa nestaje s prikaza.
Ako nakon ovog postupka morate odspojiti
akumulator, zaključajte vozilo i pričekajte
najmanje pet minuta radi uvažavanja
inicijalizacije servisnog brojača.
Prikaz podataka o održavanju
Podaci o održavanju uvijek su vam dostupni.
F
P
ritisnite ovu tipku.
Podatak o održavanju prikazuje se u trajanju od
nekoliko sekundi.
Ploča s instrumentima
