Peugeot Partner 2019 Vodič za korisnike (in Croatian)

29

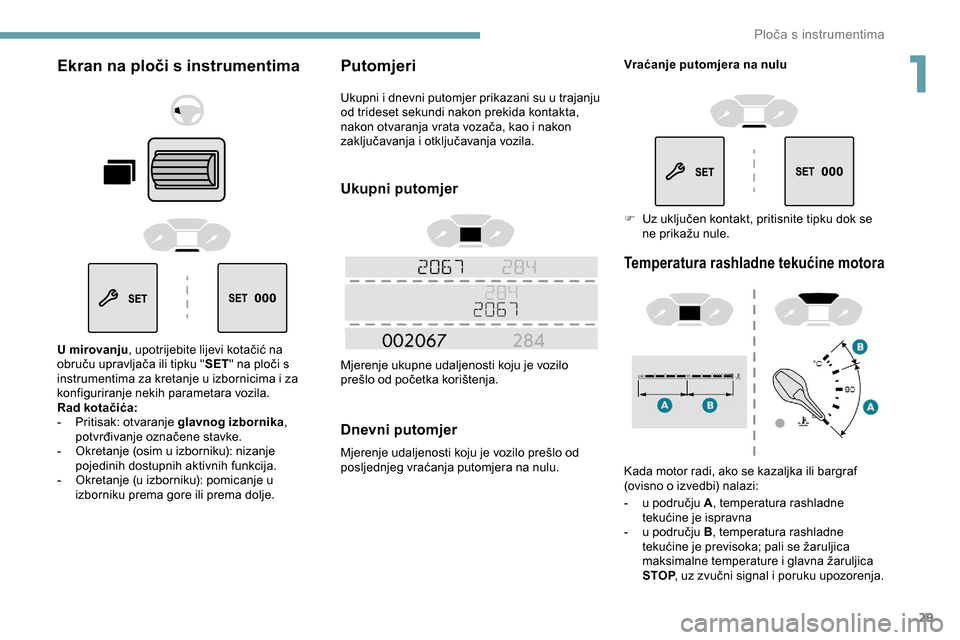

Ekran na ploči s instrumentima
U mirovanju, upotrijebite lijevi kotačić na
obruču upravljača ili tipku " SET" na ploči s
instrumentima za kretanje u izbornicima i za
konfiguriranje nekih parametara vozila.
Rad kotačića:
-

P
ritisak: otvaranje glavnog izbornika ,
potvrđivanje označene stavke.
-

O
kretanje (osim u izborniku): nizanje
pojedinih dostupnih aktivnih funkcija.
-

O
kretanje (u izborniku): pomicanje u
izborniku prema gore ili prema dolje.
Putomjeri
Ukupni i dnevni putomjer prikazani su u trajanju
od trideset sekundi nakon prekida kontakta,
nakon otvaranja vrata vozača, kao i nakon
zaključavanja i otključavanja vozila.
Ukupni putomjer
Mjerenje ukupne udaljenosti koju je vozilo
prešlo od početka korištenja.
Dnevni putomjer
Mjerenje udaljenosti koju je vozilo prešlo od
posljednjeg vraćanja putomjera na nulu.
Temperatura rashladne tekućine motora
Kada motor radi, ako se kazaljka ili bargraf
(ovisno o izvedbi) nalazi:
-

u p
odručju A , temperatura rashladne
tekućine je ispravna
-

u p
odručju B , temperatura rashladne
tekućine je previsoka; pali se žaruljica
maksimalne temperature i glavna žaruljica
STOP , uz zvučni signal i poruku upozorenja.
Vraćanje putomjera na nulu
F

U
z uključen kontakt, pritisnite tipku dok se
ne prikažu nule.
1
Ploča s instrumentima

30

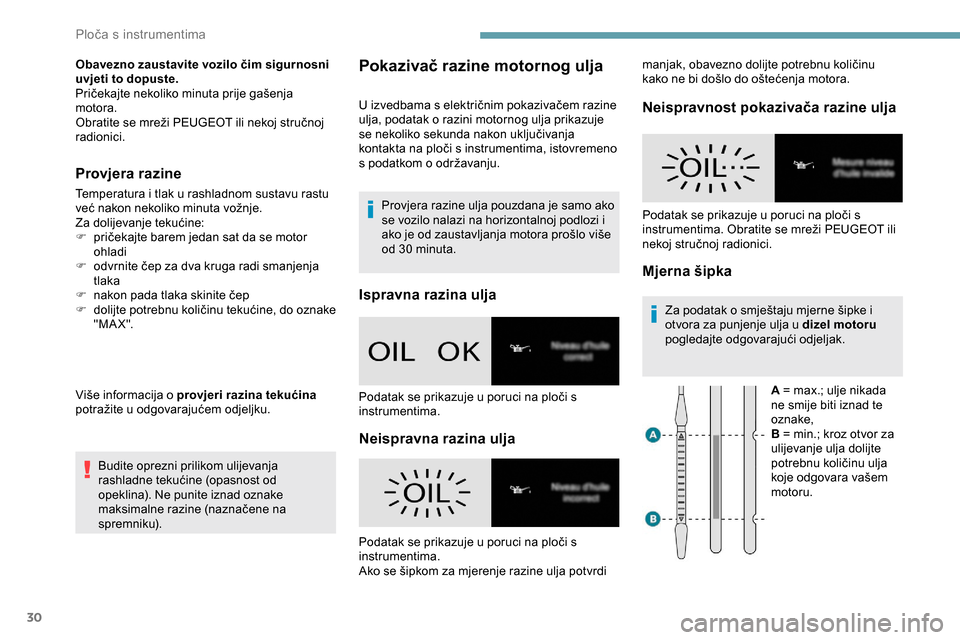

Obavezno zaustavite vozilo čim sigurnosni
uvjeti to dopuste.
Pričekajte nekoliko minuta prije gašenja
motora.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Provjera razine
Temperatura i tlak u rashladnom sustavu rastu
već nakon nekoliko minuta vožnje.
Za dolijevanje tekućine:
F
p
ričekajte barem jedan sat da se motor
ohladi
F

o
dvrnite čep za dva kruga radi smanjenja
tlaka
F

n
akon pada tlaka skinite čep
F

d
olijte potrebnu količinu tekućine, do oznake
" M A X ".
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku. Budite oprezni prilikom ulijevanja
rashladne tekućine (opasnost od
opeklina). Ne punite iznad oznake
maksimalne razine (naznačene na
spremniku).
Pokazivač razine motornog ulja
U izvedbama s električnim pokazivačem razine
ulja, podatak o razini motornog ulja prikazuje
se nekoliko sekunda nakon uključivanja
kontakta na ploči s instrumentima, istovremeno
s podatkom o održavanju.Provjera razine ulja pouzdana je samo ako
se vozilo nalazi na horizontalnoj podlozi i
ako je od zaustavljanja motora prošlo više
od 30
minuta.
Ispravna razina ulja
Neispravna razina ulja Neispravnost pokazivača razine ulja
Mjerna šipkaZa podatak o smještaju mjerne šipke i
otvora za punjenje ulja u dizel motoru

pogledajte odgovarajući odjeljak.
A = max.; ulje nikada
ne smije biti iznad te
oznake,
B = min.; kroz otvor za
ulijevanje ulja dolijte
potrebnu količinu ulja
koje odgovara vašem
motoru.
Podatak se prikazuje u poruci na ploči s
instrumentima.
Podatak se prikazuje u poruci na ploči s
instrumentima.
Ako se šipkom za mjerenje razine ulja potvrdi Podatak se prikazuje u poruci na ploči s
instrumentima. Obratite se mreži PEUGEOT ili
nekoj stručnoj radionici. manjak, obavezno dolijte potrebnu količinu
kako ne bi došlo do oštećenja motora.
Ploča s instrumentima

31

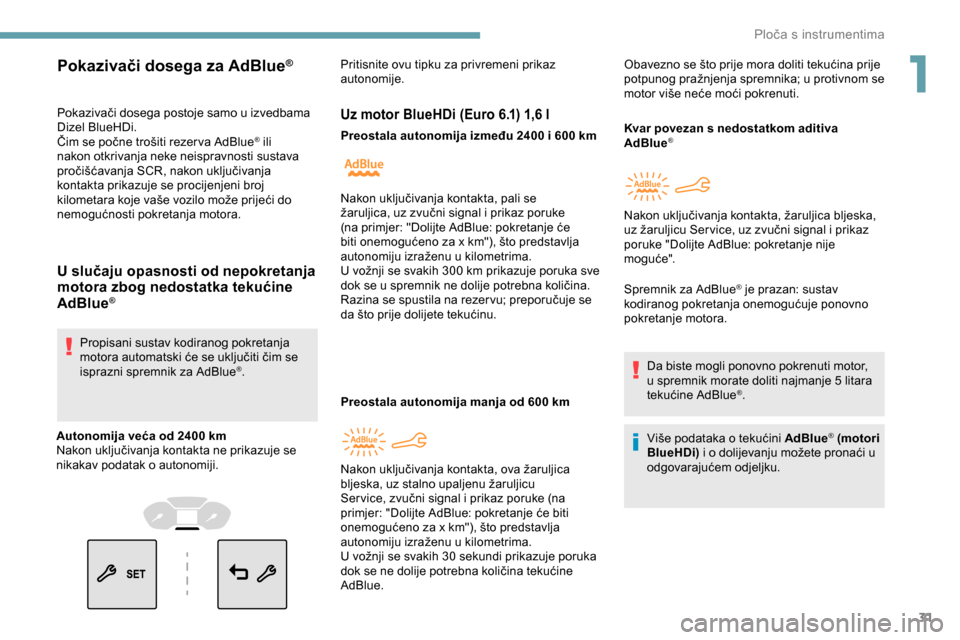

Pokazivači dosega postoje samo u izvedbama
Dizel BlueHDi.
Čim se počne trošiti rezer va AdBlue
® ili
nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja
kontakta prikazuje se procijenjeni broj
kilometara koje vaše vozilo može prijeći do
nemogućnosti pokretanja motora.
U slučaju opasnosti od nepokretanja
motora zbog nedostatka tekućine
AdBlue
®
Propisani sustav kodiranog pokretanja
motora automatski će se uključiti čim se
isprazni spremnik za AdBlue
®.
Pokazivači dosega za AdBlue®
Autonomija veća od 2400 km
N akon uključivanja kontakta ne prikazuje se
nikakav podatak o autonomiji. Pritisnite ovu tipku za privremeni prikaz
autonomije.
Uz motor BlueHDi (Euro 6.1) 1,6 l
Preostala autonomija između 2400 i 600 km
P reostala autonomija manja od 600 km Kvar povezan s nedostatkom aditiva
AdBlue®
Spremnik za AdBlue® je prazan: sustav
kodiranog pokretanja onemogućuje ponovno
pokretanje motora.
Da biste mogli ponovno pokrenuti motor,
u spremnik morate doliti najmanje 5
litara
tekućine AdBlue
®.
Više podataka o tekućini AdBlue
® (motori
BlueHDi) i o dolijevanju možete pronaći u
odgovarajućem odjeljku.
Nakon uključivanja kontakta, pali se
žaruljica, uz zvučni signal i prikaz poruke
(na primjer: "Dolijte AdBlue: pokretanje će
biti onemogućeno za x km"), što predstavlja
autonomiju izraženu u kilometrima.
U vožnji se svakih 300

km prikazuje poruka sve
dok se u spremnik ne dolije potrebna količina.
Razina se spustila na rezer vu; preporučuje se
da što prije dolijete tekućinu.
Nakon uključivanja kontakta, ova žaruljica
bljeska, uz stalno upaljenu žaruljicu
Ser vice, zvučni signal i prikaz poruke (na
primjer: "Dolijte AdBlue: pokretanje će biti
onemogućeno za x km"), što predstavlja
autonomiju izraženu u kilometrima.
U vožnji se svakih 30

sekundi prikazuje poruka
dok se ne dolije potrebna količina tekućine
AdBlue. Obavezno se što prije mora doliti tekućina prije
potpunog pražnjenja spremnika; u protivnom se
motor više neće moći pokrenuti.
Nakon uključivanja kontakta, žaruljica bljeska,
uz žaruljicu Ser vice, uz zvučni signal i prikaz
poruke "Dolijte AdBlue: pokretanje nije
m o gu ć e".
1
Ploča s instrumentima

32

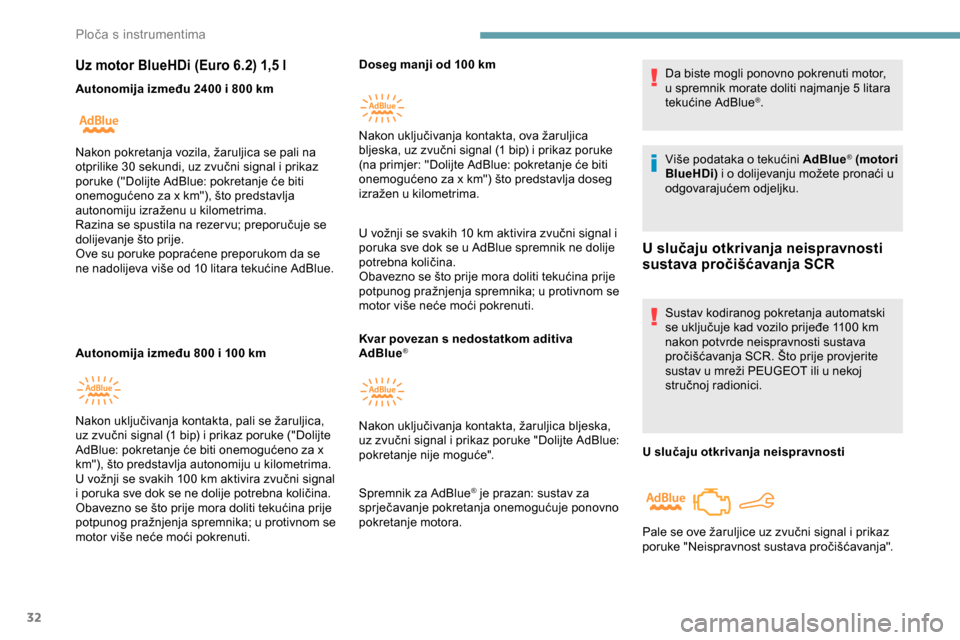

Uz motor BlueHDi (Euro 6.2) 1,5 l
Autonomija između 2400 i 800 km
A utonomija između 800 i 100 kmDoseg manji od 100
km
U vožnji se svakih 10 km aktivira zvučni signal i
poruka sve dok se u AdBlue spremnik ne dolije
potrebna količina.
Obavezno se što prije mora doliti tekućina prije
potpunog pražnjenja spremnika; u protivnom se
motor više neće moći pokrenuti.
Kvar povezan s nedostatkom aditiva
AdBlue
®
Spremnik za AdBlue® je prazan: sustav za
sprječavanje pokretanja onemogućuje ponovno
pokretanje motora. Da biste mogli ponovno pokrenuti motor,
u spremnik morate doliti najmanje 5
litara
tekućine AdBlue
®.
Više podataka o tekućini AdBlue
® (motori
BlueHDi) i o dolijevanju možete pronaći u
odgovarajućem odjeljku.
U slučaju otkrivanja neispravnosti
sustava pročišćavanja SCR
Sustav kodiranog pokretanja automatski
se uključuje kad vozilo prijeđe 1100 km
nakon potvrde neispravnosti sustava
pročišćavanja SCR. Što prije provjerite
sustav u mreži PEUGEOT ili u nekoj
stručnoj radionici.
U slučaju otkrivanja neispravnosti
Nakon pokretanja vozila, žaruljica se pali na
otprilike 30

sekundi, uz zvučni signal i prikaz
poruke ("Dolijte AdBlue: pokretanje će biti
onemogućeno za x km"), što predstavlja
autonomiju izraženu u kilometrima.
Razina se spustila na rezer vu; preporučuje se
dolijevanje što prije.
Ove su poruke popraćene preporukom da se
ne nadolijeva više od 10

litara tekućine AdBlue.
Nakon uključivanja kontakta, pali se žaruljica,
uz zvučni signal (1 bip) i prikaz poruke ("Dolijte
AdBlue: pokretanje će biti onemogućeno za x
km"), što predstavlja autonomiju u kilometrima.
U vožnji se svakih 100

km aktivira zvučni signal
i poruka sve dok se ne dolije potrebna količina.
Obavezno se što prije mora doliti tekućina prije
potpunog pražnjenja spremnika; u protivnom se
motor više neće moći pokrenuti. Nakon uključivanja kontakta, ova žaruljica
bljeska, uz zvučni signal (1 bip) i prikaz poruke
(na primjer: "Dolijte AdBlue: pokretanje će biti
onemogućeno za x km") što predstavlja doseg
izražen u kilometrima.
Nakon uključivanja kontakta, žaruljica bljeska,
uz zvučni signal i prikaz poruke "Dolijte AdBlue:
pokretanje nije moguće".
Pale se ove žaruljice uz zvučni signal i prikaz
poruke "Neispravnost sustava pročišćavanja".
Ploča s instrumentima

33
Reostat za podešavanje osvijetljenosti
Omogućuje ručno podešavanje osvijetljenosti
ploče s instrumentima ovisno o jačini vanjskog
svjetla.
Reostat za podešavanje
osvijetljenosti taktilnog ekrana

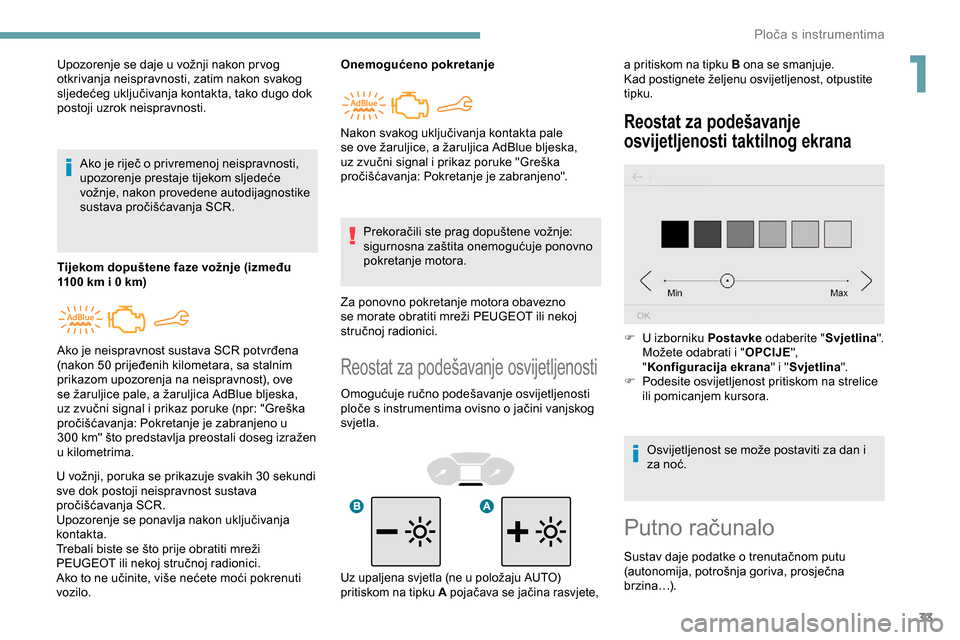

Upozorenje se daje u vožnji nakon pr vog
otkrivanja neispravnosti, zatim nakon svakog
sljedećeg uključivanja kontakta, tako dugo dok
postoji uzrok neispravnosti.Ako je riječ o privremenoj neispravnosti,
upozorenje prestaje tijekom sljedeće
vožnje, nakon provedene autodijagnostike
sustava pročišćavanja SCR.
Tijekom dopuštene faze vožnje (između
1100
km i 0 km)
U vožnji, poruka se prikazuje svakih 30
sekundi
sve dok postoji neispravnost sustava
pročišćavanja SCR.
Upozorenje se ponavlja nakon uključivanja
kontakta.
Trebali biste se što prije obratiti mreži
PEUGEOT ili nekoj stručnoj radionici.
Ako to ne učinite, više nećete moći pokrenuti
vozilo. Onemogućeno pokretanje
Prekoračili ste prag dopuštene vožnje:
sigurnosna zaštita onemogućuje ponovno
pokretanje motora.
Za ponovno pokretanje motora obavezno
se morate obratiti mreži PEUGEOT ili nekoj
stručnoj radionici.
Ako je neispravnost sustava SCR potvrđena
(nakon 50 prijeđenih kilometara, sa stalnim
prikazom upozorenja na neispravnost), ove
se žaruljice pale, a žaruljica AdBlue bljeska,
uz zvučni signal i prikaz poruke (npr: "Greška
pročišćavanja: Pokretanje je zabranjeno u
300
km" što predstavlja preostali doseg izražen
u kilometrima. Nakon svakog uključivanja kontakta pale
se ove žaruljice, a žaruljica AdBlue bljeska,
uz zvučni signal i prikaz poruke "Greška
pročišćavanja: Pokretanje je zabranjeno".a pritiskom na tipku B ona se smanjuje.
Kad postignete željenu osvijetljenost, otpustite
tipku.
F U izborniku
Postavke odaberite " Svjetlina".
Možete odabrati i " OPCIJE",
" Konfiguracija ekrana " i "Svjetlina ".
F

P
odesite osvijetljenost pritiskom na strelice
ili pomicanjem kursora.
Osvijetljenost se može postaviti za dan i
za noć.
Putno računalo
Sustav daje podatke o trenutačnom putu
(autonomija, potrošnja goriva, prosječna
brzina…).
Uz upaljena svjetla (ne u položaju AUTO)
pritiskom na tipku A pojačava se jačina rasvjete,
1
Ploča s instrumentima

34

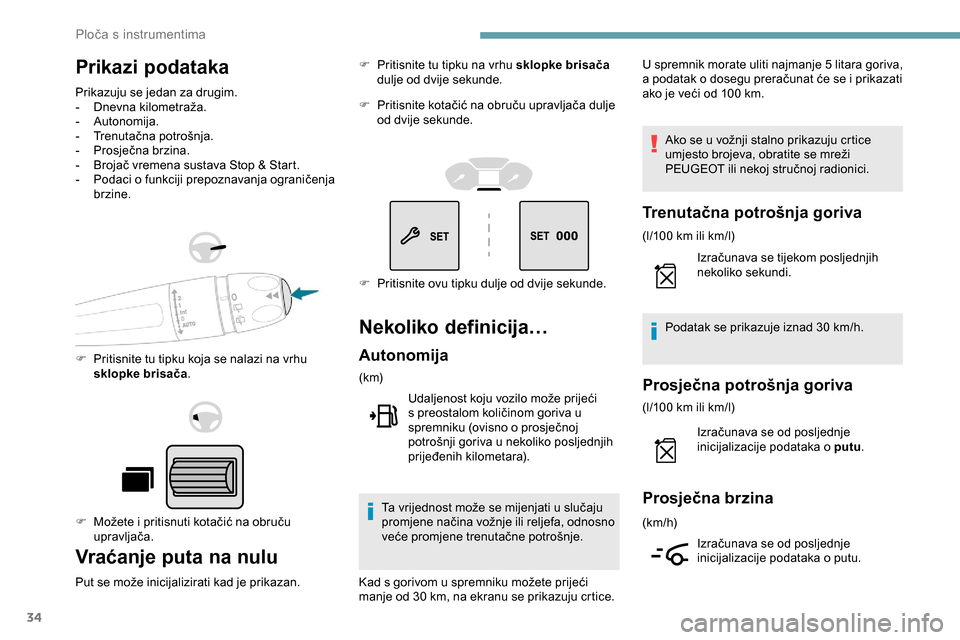

Prikazi podataka
Prikazuju se jedan za drugim.
- Dnevna kilometraža.
-
A

utonomija.
-

T
renutačna potrošnja.
-

P
rosječna brzina.
-

B
rojač vremena sustava Stop & Start.
-

P
odaci o funkciji prepoznavanja ograničenja
brzine.
F

P
ritisnite tu tipku koja se nalazi na vrhu
sklopke brisača .
F

M
ožete i pritisnuti kotačić na obruču
upravljača.
Vraćanje puta na nulu
Put se može inicijalizirati kad je prikazan. F
P
ritisnite tu tipku na vrhu sklopke brisača

dulje od dvije sekunde.
F
P
ritisnite kotačić na obruču upravljača dulje
od dvije sekunde.
Nekoliko definicija…
Autonomija
(k m)
Udaljenost koju vozilo može prijeći
s preostalom količinom goriva u
spremniku (ovisno o prosječnoj
potrošnji goriva u nekoliko posljednjih
prijeđenih kilometara).
Ta vrijednost može se mijenjati u slučaju
promjene načina vožnje ili reljefa, odnosno
veće promjene trenutačne potrošnje. U spremnik morate uliti najmanje 5
litara goriva,
a podatak o dosegu preračunat će se i prikazati
ako je veći od 100 km.
Ako se u vožnji stalno prikazuju crtice
umjesto brojeva, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Trenutačna potrošnja goriva
(l/100 km ili km/l) I zračunava se tijekom posljednjih
nekoliko sekundi.
Podatak se prikazuje iznad 30
km/h.
Prosječna potrošnja goriva
(l/100 km ili km/l)I zračunava se od posljednje
inicijalizacije podataka o putu .
Prosječna brzina
(km/h)
Izračunava se od posljednje
inicijalizacije podataka o putu.
F

P

ritisnite ovu tipku dulje od dvije sekunde.
Kad s gorivom u spremniku možete prijeći
manje od 30

km, na ekranu se prikazuju crtice.
Ploča s instrumentima

35

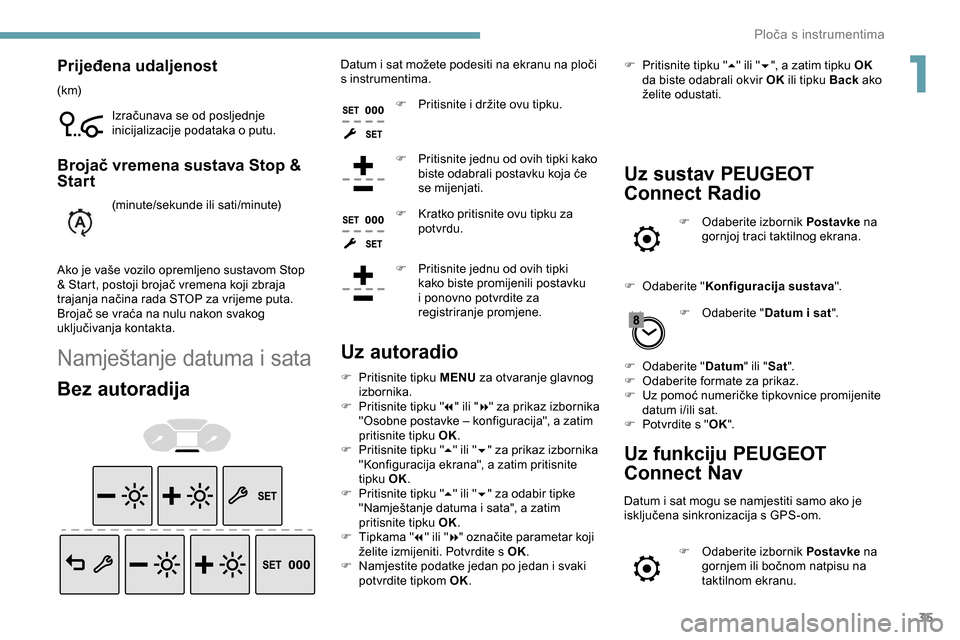

Prijeđena udaljenost
(k m)Izračunava se od posljednje
inicijalizacije podataka o putu.
Brojač vremena sustava Stop &
Start
(minute/sekunde ili sati/minute)
Ako je vaše vozilo opremljeno sustavom Stop
& Start, postoji brojač vremena koji zbraja
trajanja načina rada STOP za vrijeme puta.
Brojač se vraća na nulu nakon svakog
uključivanja kontakta.
Namještanje datuma i sata
Bez autoradija
Datum i sat možete podesiti na ekranu na ploči
s instrumentima. F

P
ritisnite i držite ovu tipku.
F

P
ritisnite jednu od ovih tipki kako
biste odabrali postavku koja će
se mijenjati.
F

K
ratko pritisnite ovu tipku za
potvrdu.
F

P
ritisnite jednu od ovih tipki
kako biste promijenili postavku
i ponovno potvrdite za
registriranje promjene.
Uz autoradio
F Pritisnite tipku MENU za otvaranje glavnog
izbornika.
F

P
ritisnite tipku " 7" ili " 8" za prikaz izbornika
"Osobne postavke – konfiguracija", a zatim
pritisnite tipku OK.
F

P
ritisnite tipku " 5" ili " 6" za prikaz izbornika
"Konfiguracija ekrana", a zatim pritisnite
tipku OK.
F

P
ritisnite tipku " 5" ili " 6" za odabir tipke
"Namještanje datuma i sata", a zatim
pritisnite tipku OK.
F

T
ipkama " 7" ili " 8" označite parametar koji
želite izmijeniti. Potvrdite s OK.
F

N
amjestite podatke jedan po jedan i svaki
potvrdite tipkom OK. F

P
ritisnite tipku "
5" ili " 6", a zatim tipku OK
da biste odabrali okvir OK ili tipku Back ako
želite odustati.
Uz sustav PEUGEOT
Connect Radio
F Odaberite izbornik Postavke na
gornjoj traci taktilnog ekrana.
F

O

daberite " Konfiguracija sustava ".
F

O
daberite " Datum i sat ".
F

O

daberite " Datum" ili "Sat".
F

O

daberite formate za prikaz.
F

U

z pomoć numeričke tipkovnice promijenite
datum i/ili sat.
F

P

otvrdite s " OK".
Uz funkciju PEUGEOT
Connect Nav
Datum i sat mogu se namjestiti samo ako je
isključena sinkronizacija s GPS-om.
F

O
daberite izbornik Postavke na
gornjem ili bočnom natpisu na
taktilnom ekranu.
1
Ploča s instrumentima

36

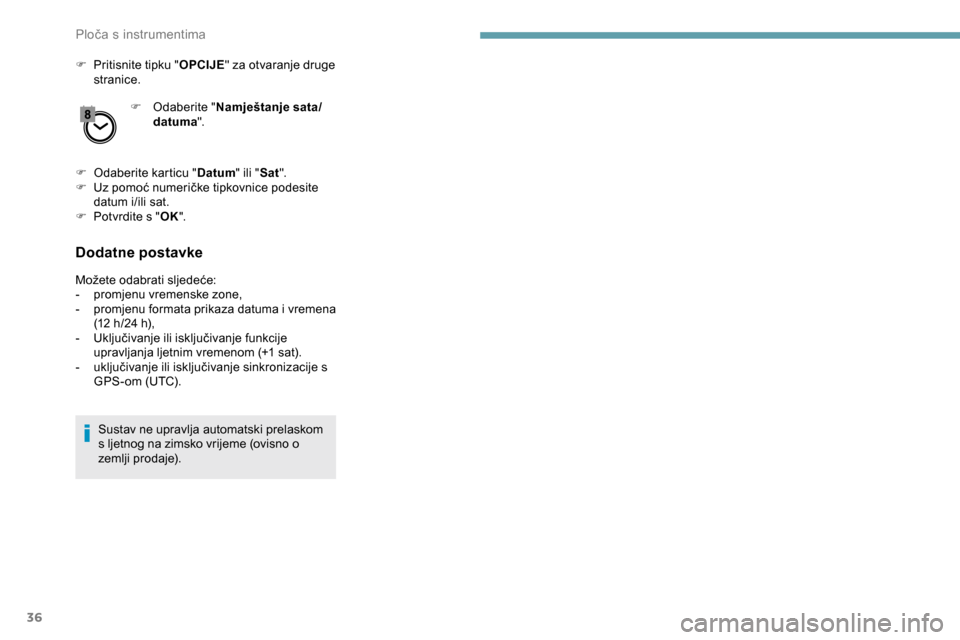

F Pritisnite tipku "OPCIJE" za otvaranje druge
stranice.
F

O
daberite "Namještanje sata/
datuma ".
F

O
daberite karticu " Datum" ili "Sat".
F

U
z pomoć numeričke tipkovnice podesite
datum i/ili sat.
F

P
otvrdite s " OK".
Dodatne postavke
Možete odabrati sljedeće:
-
p romjenu vremenske zone,
-

p
romjenu formata prikaza datuma i vremena
(12 h/24 h),
-

U
ključivanje ili isključivanje funkcije
upravljanja ljetnim vremenom (+1 sat).
-

u
ključivanje ili isključivanje sinkronizacije s
GPS-om (UTC).
Sustav ne upravlja automatski prelaskom
s ljetnog na zimsko vrijeme (ovisno o
zemlji prodaje).
3OR

37

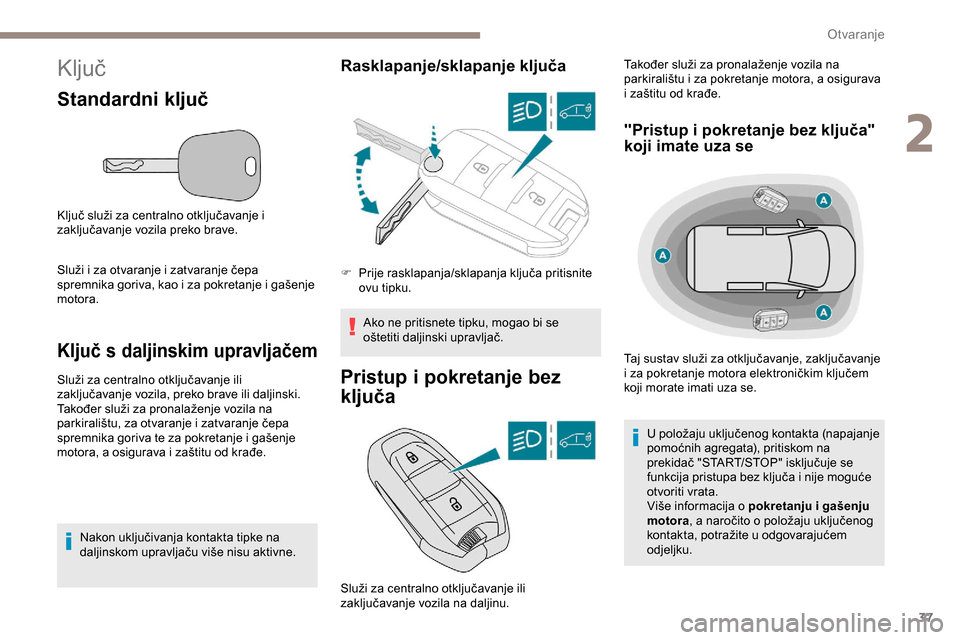

Ključ
Standardni ključ
Ključ služi za centralno otključavanje i
zaključavanje vozila preko brave.
Služi i za otvaranje i zatvaranje čepa
spremnika goriva, kao i za pokretanje i gašenje
motora.
Ključ s daljinskim upravljačem
Služi za centralno otključavanje ili
zaključavanje vozila, preko brave ili daljinski.
Također služi za pronalaženje vozila na
parkiralištu, za otvaranje i zatvaranje čepa
spremnika goriva te za pokretanje i gašenje
motora, a osigurava i zaštitu od krađe.Nakon uključivanja kontakta tipke na
daljinskom upravljaču više nisu aktivne.
Rasklapanje/sklapanje ključa
Ako ne pritisnete tipku, mogao bi se
oštetiti daljinski upravljač.
Pristup i pokretanje bez
ključa
F Prije rasklapanja/sklapanja ključa pritisnite ovu tipku. Također služi za pronalaženje vozila na
parkiralištu i za pokretanje motora, a osigurava
i zaštitu od krađe.
"Pristup i pokretanje bez ključa"
koji imate uza se
Taj sustav služi za otključavanje, zaključavanje
i za pokretanje motora elektroničkim ključem
koji morate imati uza se.
U položaju uključenog kontakta (napajanje
pomoćnih agregata), pritiskom na
prekidač "START/STOP" isključuje se
funkcija pristupa bez ključa i nije moguće
otvoriti vrata.
Više informacija o pokretanju i gašenju
motora , a naročito o položaju uključenog
kontakta, potražite u odgovarajućem
odjeljku.
Služi za centralno otključavanje ili
zaključavanje vozila na daljinu.
2
Otvaranje

38

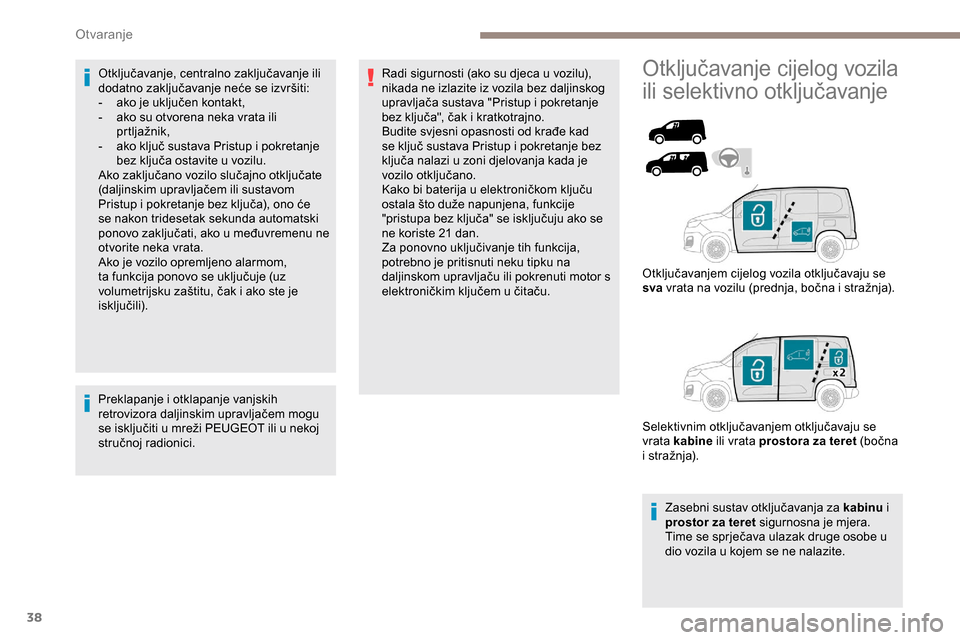

Otključavanje, centralno zaključavanje ili
dodatno zaključavanje neće se izvršiti:
-
a
ko je uključen kontakt,
-

a
ko su otvorena neka vrata ili
prtljažnik,
-

a
ko ključ sustava Pristup i pokretanje
bez ključa ostavite u vozilu.
Ako zaključano vozilo slučajno otključate
(daljinskim upravljačem ili sustavom
Pristup i pokretanje bez ključa), ono će
se nakon tridesetak sekunda automatski
ponovo zaključati, ako u međuvremenu ne
otvorite neka vrata.
Ako je vozilo opremljeno alarmom,
ta funkcija ponovo se uključuje (uz
volumetrijsku zaštitu, čak i ako ste je
isključili).
Preklapanje i otklapanje vanjskih
retrovizora daljinskim upravljačem mogu
se isključiti u mreži PEUGEOT ili u nekoj
stručnoj radionici. Radi sigurnosti (ako su djeca u vozilu),
nikada ne izlazite iz vozila bez daljinskog
upravljača sustava "Pristup i pokretanje
bez ključa", čak i kratkotrajno.
Budite svjesni opasnosti od krađe kad
se ključ sustava Pristup i pokretanje bez
ključa nalazi u zoni djelovanja kada je
vozilo otključano.
Kako bi baterija u elektroničkom ključu
ostala što duže napunjena, funkcije
"pristupa bez ključa" se isključuju ako se
ne koriste 21 dan.
Za ponovno uključivanje tih funkcija,
potrebno je pritisnuti neku tipku na
daljinskom upravljaču ili pokrenuti motor s
elektroničkim ključem u čitaču.Otključavanje cijelog vozila
ili selektivno otključavanje
Zasebni sustav otključavanja za kabinu
i
prostor za teret sigurnosna je mjera.
Time se sprječava ulazak druge osobe u
dio vozila u kojem se ne nalazite.
Otključavanjem cijelog vozila otključavaju se
sva
vrata na vozilu (prednja, bočna i stražnja).
Selektivnim otključavanjem otključavaju se
vrata kabine ili vrata prostora za teret (bočna
i stražnja).
Otvaranje
