Peugeot Partner 2019 Инструкция по эксплуатации (in Russian)

199

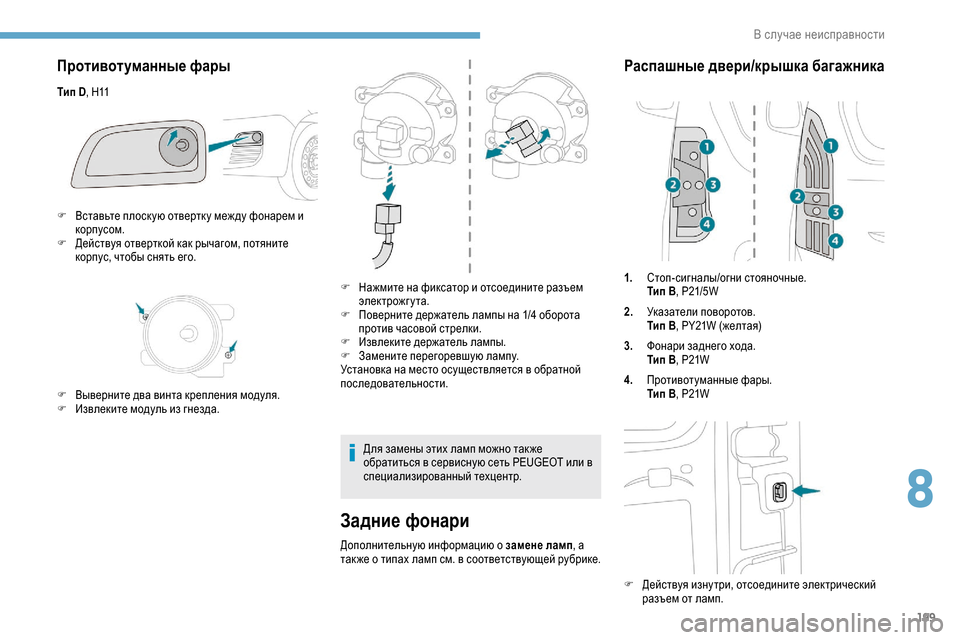

Противотуманные фары
Тип D, H11
Задние фонари
Дополнительную информацию о замене ламп, а
так же о типах ламп см. в соответствующей рубрике.
Распашные двери/крышка багажника
1. Стоп-сигналы/огни стояночные.
Тип B , P21/5W
2. Указатели поворотов.
Тип B , PY21W (желтая)
3. Фонари заднего хода.
Тип B , P21W
4. Противотуманные фары.
Тип B , P21W
F

Д
ействуя изнутри, отсоедините электрический
разъем от ламп.
F

В

ставьте плоск ую отвертк у меж ду фонарем и
корпусом.
F

Д

ействуя отверткой как рычагом, потяните
корпус, чтобы снять его.
F

В

ыверните два винта крепления модуля.
F

И

звлеките модуль из гнезда. F
Н
ажмите на фиксатор и отсоедините разъем
электрожг ута.
F

П

оверните держатель лампы на 1/4 оборота
против часовой стрелки.
F

И

звлеките держатель лампы.
F

З

амените перегоревшую лампу.
Установка на место осуществляется в обратной
последовательности.
Для замены этих ламп можно так же
обратиться в сервисную сеть PEUGEOT или в
специализированный техцентр.
8
В случае неисправности

200
Убедитесь в правильной установке креплений
и проводки, чтобы избежать защемления
проводки.
После замены лампы заднего указателя
поворота время инициализации составляет
около 2 мину т или более.

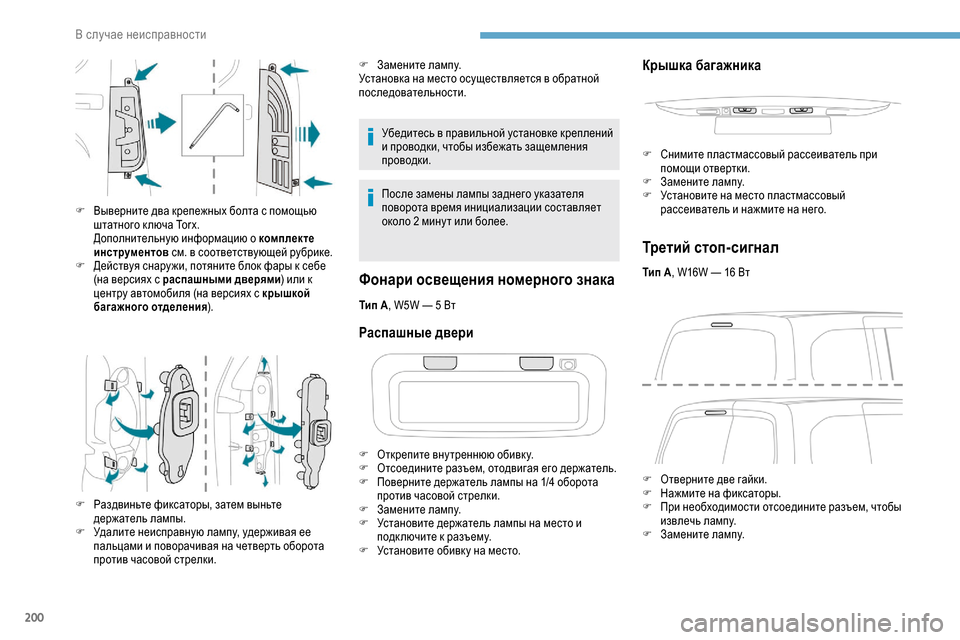

Фонари освещения номерного знака
Тип A, W5W — 5 Вт
F

В

ыверните два крепежных болта с помощью
штатного к люча Torx.
Дополнительную информацию о комплекте
инструментов см. в соответствующей рубрике.
F

Д

ействуя снару жи, потяните блок фары к себе
(на версиях с распашными дверями ) или к
центру автомобиля (на версиях с крышкой
багажного отделения ).
F

Р

аздвиньте фиксаторы, затем выньте
держатель лампы.
F

У

далите неисправную лампу, удерживая ее
пальцами и поворачивая на четверть оборота
против часовой стрелки. F

З
амените лампу.
Установка на место осуществляется в обратной
последовательности.
Распашные двери
F Открепите внутреннюю обивку.
F О тсоедините разъем, отодвигая его держатель.
F

П
оверните держатель лампы на 1/4 оборота
против часовой стрелки.
F

З
амените лампу.
F

У
становите держатель лампы на место и
подключите к разъему.
F

У
становите обивк у на место.
Крышка багажника
F Снимите пластмассовый рассеиватель при помощи отвертки.
F

З
амените лампу.
F

У
становите на место пластмассовый
рассеиватель и нажмите на него.
Третий стоп-сигнал
Тип A , W16W — 16 Вт
F
О
тверните две гайки.
F

Н
ажмите на фиксаторы.
F

П
ри необходимости отсоедините разъем, чтобы
извлечь лампу.
F

З
амените лампу.
В случае неисправности

201

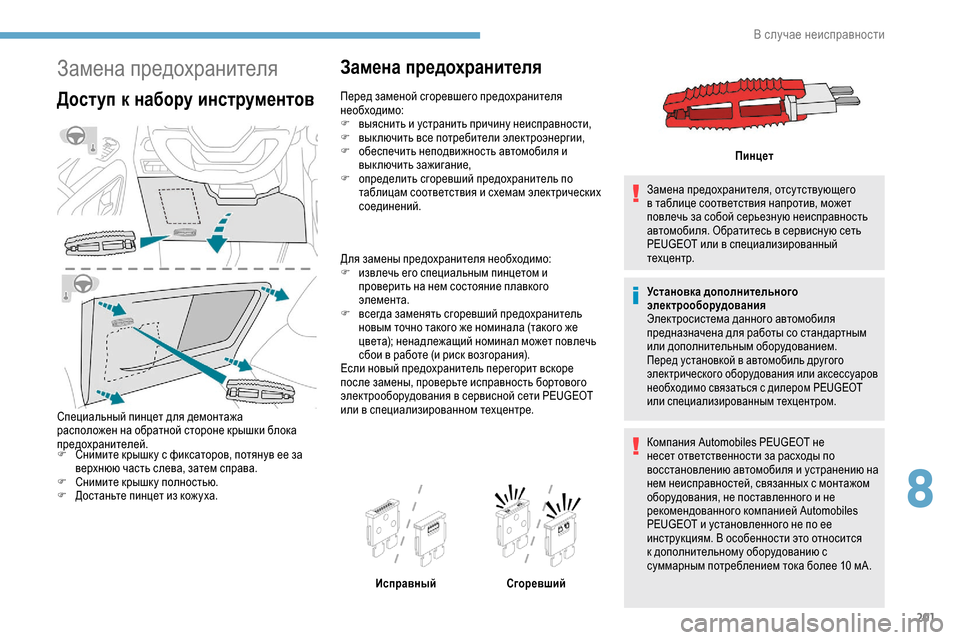

Замена предохранителя
Доступ к набору инструментов
Специальный пинцет для демонтажа
расположен на обратной стороне крышки блока
предохранителей.
F
С
нимите крышк у с фиксаторов, потянув ее за
верхнюю часть слева, затем справа.
F

С
нимите крышк у полностью.
F

Д
останьте пинцет из кожуха.
Замена предохранителя
Перед заменой сгоревшего предохранителя
необходимо:
F
в
ыяснить и устранить причину неисправности,
F

в
ыключить все потребители электроэнергии,
F

о
беспечить неподвижность автомобиля и
выключить зажигание,
F

о
пределить сгоревший предохранитель по
таблицам соответствия и схемам электрических
соединений.
Для замены предохранителя необходимо:
F

и
звлечь его специальным пинцетом и
проверить на нем состояние плавкого
элемента.
F

вс
егда заменять сгоревший предохранитель
новым точно такого же номинала (такого же
цвета); ненадлежащий номинал может повлечь
сбои в работе (и риск возгорания).
Если новый предохранитель перегорит вскоре
после замены, проверьте исправность бортового
электрооборудования в сервисной сети PEUGEOT
или в специализированном техцентре.
Исправный Сгоревший Замена предохранителя, отсутствующего
в таблице соответствия напротив, может
повлечь за собой серьезную неисправность
автомобиля. Обратитесь в сервисную сеть
PEUGEOT или в специализированный
техцентр.
Установка дополнительного
электрооборудования
Электросистема данного автомобиля
предназначена для работы со стандартным
или дополнительным оборудованием.
Перед установкой в автомобиль другого
электрического оборудования или аксессуаров
необходимо связаться с дилером PEUGEOT
или специализированным техцентром.
Компания Automobiles PEUGEOT не
несет ответственности за расходы по
восстановлению автомобиля и устранению на
нем неисправностей, связанных с монтажом
оборудования, не поставленного и не
рекомендованного компанией Automobiles
PEUGEOT и установленного не по ее
инструкциям. В особенности это относится
к дополнительному оборудованию с
суммарным потреблением тока более 10
мA.
Пинцет
8
В случае неисправности

202
№
предохранителяНоминал (A) Защищаемая цепь
F1 10Беспроводная зарядка для смартфона, зеркало заднего вида с
автоматическим затемнением.
F4 15Звуковой сигнал.
F6 20Насос стеклоомывателя.
F7 10Розетка 12
В (задняя).
F10 30Блок управления электрическими замками.
F13 10Управление радио и телематикой.
F14 5Охранная сигнализация, индикатор перегрузки, блок телематики.
F19 3Комму тационный блок прицепа.
F22 3Экран системы кругового обзора Surround Rear Vision.
F23 5Комму тационный блок разводки для прицепов.
F27 5Дополнительный обогрев.
F29 20Аудиосистема (с сенсорным экраном).
F32 15Розетка 12
В (передняя).
F34 5Настройка зеркал.
F36 5Разъем USB.
Для дополнительной информации об
установке фаркопа или оборудовании TA XI
обратитесь к дилеру PEUGEOT.

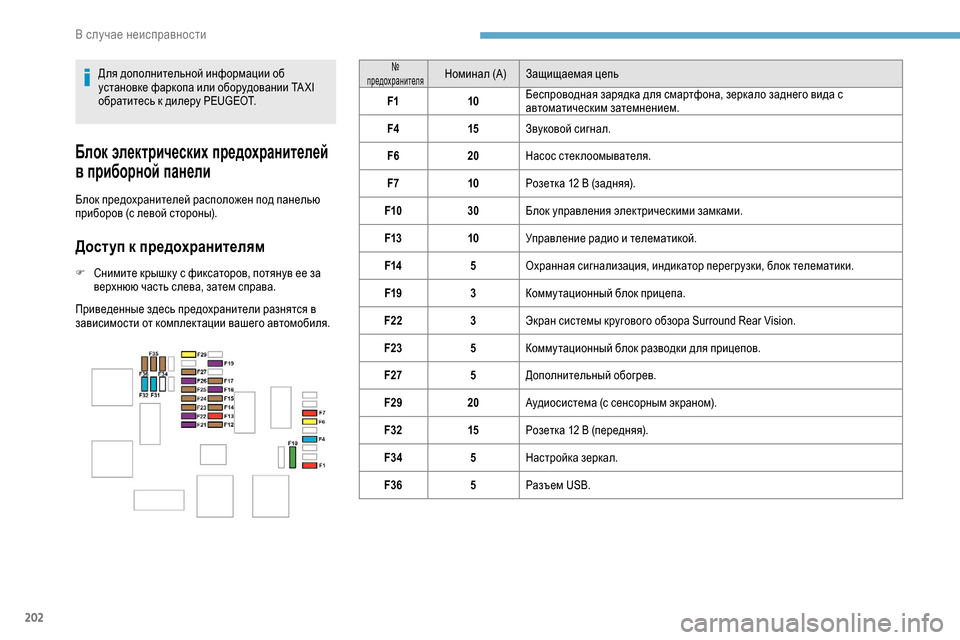

Блок электрических предохранителей
в приборной панели
Блок предохранителей расположен под панелью
приборов (с левой стороны).
Доступ к предохранителям
F Снимите крышк у с фиксаторов, потянув ее за
верхнюю часть слева, затем справа.
Приведенные здесь предохранители разнятся в
зависимости от комплектации вашего автомобиля.
В случае неисправности

203

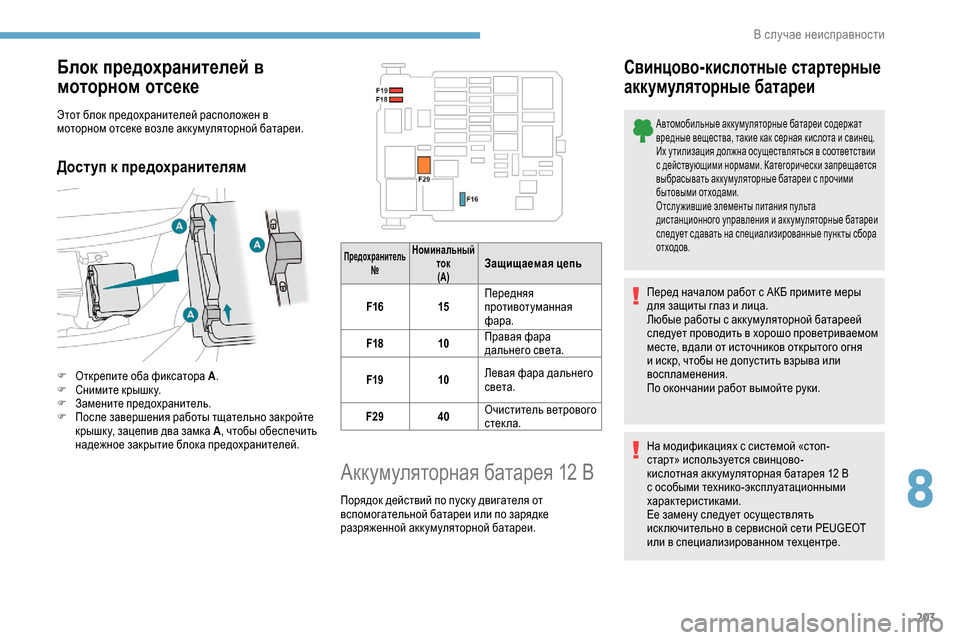

Блок предохранителей в
моторном отсеке
Этот блок предохранителей расположен в
моторном отсеке возле акк умуляторной батареи.
Доступ к предохранителям
F Открепите оба фиксатора A.
F С нимите крышку.
F

З
амените предохранитель.
F

П
осле завершения работы тщательно закройте
крышк у, зацепив два замка A , чтобы обеспечить
надежное закрытие блока предохранителей.
Предохранитель №Номинальный ток(A)Защищаемая цепь
F16 15Передняя
противотуманная
фара.
F18 10Правая фара
дальнего света.
F19 10Левая фара дальнего
света.
F29 40Очиститель ветрового
стек ла.
Аккумуляторная батарея 12 В
Порядок действий по пуск у двигателя от
вспомогательной батареи или по зарядке
разряженной акк умуляторной батареи.
Свинцово-кислотные стартерные
аккумуляторные батареи
Автомобильные аккумуляторные батареи содержат
вредные вещества, такие как серная кислота и свинец.
Их у тилизация должна осуществляться в соответствии
с действующими нормами. Категорически запрещается
выбрасывать акк умуляторные батареи с прочими
бытовыми отходами.
Отслу жившие элементы питания пульта
дистанционного управления и акк умуляторные батареи
следует сдавать на специализированные пункты сбора
отходов.
Перед началом работ с АКБ примите меры
для защиты глаз и лица.
Любые работы с акк умуляторной батареей
следует проводить в хорошо проветриваемом
месте, вдали от источников открытого огня
и искр, чтобы не допустить взрыва или
воспламенения.
По окончании работ вымойте руки.
На модификациях с системой «стоп-
старт» используется свинцово-
кислотная акк умуляторная батарея 12
В
с особыми технико-эксплуатационными
характеристиками.
Ее замену следует осуществлять
иск лючительно в сервисной сети PEUGEOT
или в специализированном техцентре.
8
В случае неисправности

204

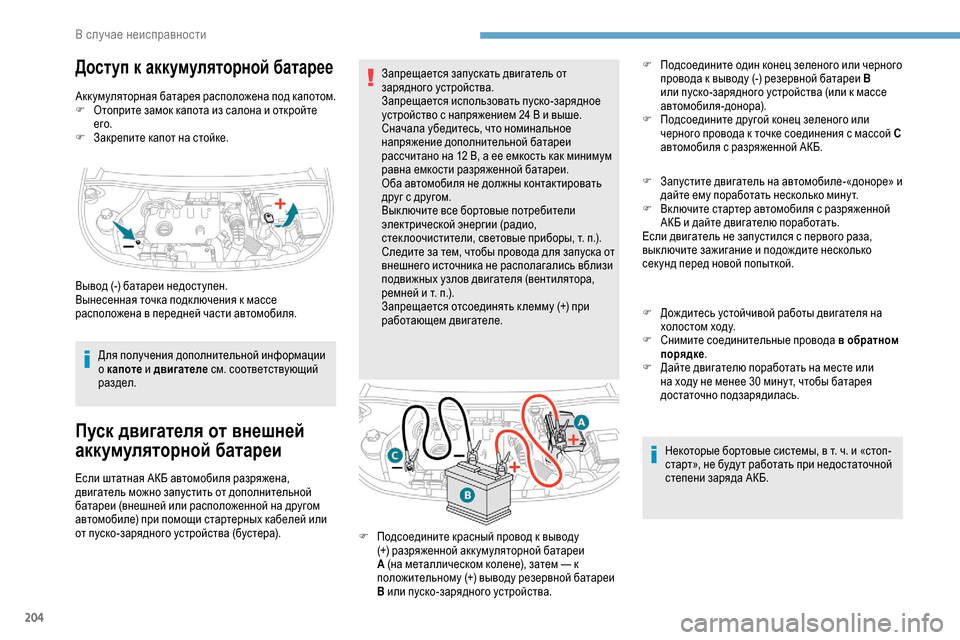

Доступ к аккумуляторной батарее
Аккумуляторная батарея расположена под капотом.
F О топрите замок капота из салона и откройте
его.
F

З
акрепите капот на стойке.
Для получения дополнительной информации
о капоте и двигателе см. соответствующий
раздел.
Пуск двигателя от внешней
аккумуляторной батареи
Если штатная АКБ автомобиля разряжена,
двигатель можно запустить от дополнительной
батареи (внешней или расположенной на другом
автомобиле) при помощи стартерных кабелей или
от пуско-зарядного устройства (бустера). Запрещается запускать двигатель от
зарядного устройства.
Запрещается использовать пуско-зарядное
устройство с напряжением 24
В и выше.
Сначала убедитесь, что номинальное
напряжение дополнительной батареи
рассчитано на 12 В, а ее емкость как минимум
равна емкости разряженной батареи.
Оба автомобиля не должны контактировать
друг с другом.
Вык лючите все бортовые потребители
электрической энергии (радио,
стек лоочистители, световые приборы, т. п.).
Следите за тем, чтобы провода для запуска от
внешнего источника не располагались вблизи
подвижных узлов двигателя (вентилятора,
ремней и т. п.).
Запрещается отсоединять к лемму (+) при
работающем двигателе. F
З
апустите двигатель на автомобиле-«доноре» и
дайте ему поработать несколько мину т.
F
В
к лючите стартер автомобиля с разряженной
АКБ и дайте двигателю поработать.
Если двигатель не запустился с первого раза,
вык лючите зажигание и подож дите несколько
сек унд перед новой попыткой.
F
Д
ож дитесь устойчивой работы двигателя на
холостом ходу.
F
С
нимите соединительные провода
в обратном
порядке .
F
Д
айте двигателю поработать на месте или
на ходу не менее 30 мину т, чтобы батарея
достаточно подзарядилась.
Некоторые бортовые системы, в т. ч. и «стоп-
старт», не буду т работать при недостаточной
степени заряда АКБ.
Вывод (-) батареи недоступен.
Вынесенная точка подк лючения к массе
расположена в передней части автомобиля.
F
П
одсоедините красный провод к выводу
(+) разряженной акк умуляторной батареи
A (на металлическом колене), затем
— к
положительному (+) выводу резервной батареи
B или пуско-зарядного устройства. F

П
одсоедините один конец зеленого или черного
провода к выводу (-) резервной батареи B
или пуско-зарядного устройства (или к массе
автомобиля-донора).
F
П
одсоедините другой конец зеленого или
черного провода к точке соединения с массой C
автомобиля с разряженной АКБ.
В случае неисправности

205

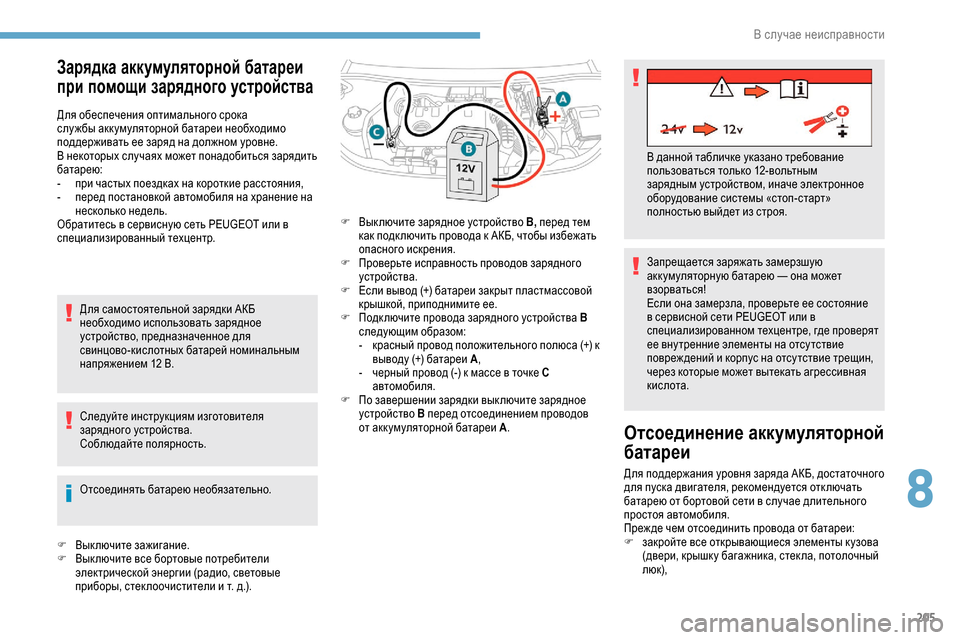

Зарядка аккумуляторной батареи
при помощи зарядного устройства
Для обеспечения оптимального срока
слу жбы акк умуляторной батареи необходимо
поддерживать ее заряд на должном уровне.
В некоторых случаях может понадобиться зарядить
батарею:
-
п
ри частых поездках на короткие расстояния,
-

п
еред постановкой автомобиля на хранение на
несколько недель.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Для самостоятельной зарядки АКБ
необходимо использовать зарядное
устройство, предназначенное для
свинцово-кислотных батарей номинальным
напряжением 12
В.
Следуйте инструкциям изготовителя
зарядного устройства.
Соблюдайте полярность.
Отсоединять батарею необязательно.
F

В
ыключите зажигание.
F

В
ык лючите все бортовые потребители
электрической энергии (радио, световые
приборы, стек лоочистители и т.
д.). Запрещается заряжать замерзшую
акк умуляторную батарею
— она может
взорваться!
Если она замерзла, проверьте ее состояние
в сервисной сети PEUGEOT или в
специализированном техцентре, где проверят
ее вну тренние элементы на отсу тствие
повреж дений и корпус на отсу тствие трещин,
через которые может вытекать агрессивная
кислота.
F

В
ыключите зарядное устройство B, перед тем
как подк лючить провода к АКБ, чтобы избежать
опасного искрения.
F

П
роверьте исправность проводов зарядного
устройства.
F

Е
сли вывод (+) батареи закрыт пластмассовой
крышкой, приподнимите ее.
F

П
одк лючите провода зарядного устройства B
следующим образом:
-

к
расный провод положительного полюса (+) к
выводу (+) батареи A ,
-

ч
ерный провод (-) к массе в точке C
автомобиля.
F

П
о завершении зарядки вык лючите зарядное
устройство B перед отсоединением проводов
от акк умуляторной батареи A. В данной табличке указано требование
пользоваться только 12-вольтным
зарядным устройством, иначе электронное
оборудование системы «стоп-старт»
полностью выйдет из строя.
Отсоединение аккумуляторной
батареи
Для поддержания уровня заряда АКБ, достаточного
для пуска двигателя, рекомендуется отк лючать
батарею от бортовой сети в случае длительного
простоя автомобиля.
Преж де чем отсоединить провода от батареи:
F

з
акройте все открывающиеся элементы к узова
(двери, крышк у багажника, стек ла, потолочный
люк),
8
В случае неисправности

206
Клемма с быстроразъемным зажимом
Отк лючение к леммы (+)Подк лючение к леммы (+)
Не нажимайте слишком сильно на рычажок
зажима, так как в случае его перекоса он не
будет закреплен. Проделайте это еще раз.
После подсоединения аккумуляторной батареи
После подсоединения акк умуляторной батареи
вк лючите зажигание и подож дите 1 мину ту перед
тем, как запускать двигатель. Это необходимо для
инициализации электронных систем.
Если после этого буду т обнару жены какие-либо
неисправности, обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр. В последующей поездке первый пуск
двигателя в режиме «стоп-старт» может не
сработать.
В таком случае система вновь станет
активной только после длительной стоянки
автомобиля, продолжительность которой
зависит от к лиматических условий и степени
заряженности АКБ (около 8 часов).
F

в

ык лючите все бортовые потребители
электрической энергии (аудиосистему,
стек лоочистители, световые приборы и т.

д.).
F

в

ыключите зажигание и выждите 4
м

инуты.
Откройте доступ к батарее и просто отсоедините от
нее к лемму (+).
F

П

однимите рычажок
A в крайнее верхнее
положение, чтобы ослабить зажим B .
F

С

нимите зажим B
, приподняв его. F
П
однимите рычажок
A как можно выше.
F
У
становите раскрытый зажим
B на вывод (+).
F
Н
адавите сверху на зажим B до упора.
F
О
пустите рычажок
A, чтобы замкну ть зажим B .Следуя рекомендациям, изложенным в
соответствующем разделе, самостоятельно
проведите инициализацию некоторых систем:
-
п
ульт дистанционного управления или
электронный к люч (в зависимости от
комплектации),
-
э
лектрические стеклоподъемники,
-
э
лектромеханические двери,
-
к
алендарь и часы,
-
з
апомненные радиостанции.
Буксировка
Рекомендации по буксировке своего или
постороннего автомобиля при помощи съемного
буксирного устройства.
Доступ к кольцу
Дополнительную информацию о
наборе
инструментов см. в соответствующей
рубрике.
В случае неисправности

207
На автомобиле с механической коробкой
передач включите нейтральную передачу.
На автомобиле с автоматической коробкой
передач, переведите селектор в положение N.
Несоблюдение этого требования может
вывести из строя элементы тормозной
системы, обеспечивающие притормаживание
автомобиля в момент пуска двигателя.
Буксировка вашего
автомобиля Буксировка другого
автомобиля
F Сместите заглушк у в переднем бампере кверху
(как показано на рис. сверху), чтобы открыть ее.
F

В
верните буксирное кольцо до упора.
F

У
становите буксирную штанг у. F

В
к лючите фонари аварийной сигнализации на
буксируемом автомобиле.
F
Д
вигайтесь осторожно и медленно на короткое
расстояние. Общие рекомендации
Соблюдайте действующие в вашей стране
правила.
Убедитесь, что масса буксирующего
автомобиля больше массы буксируемого.
Водитель должен находиться за рулем
буксируемого автомобиля и иметь
действующее водительское удостоверение.
Для буксировки автомобиля с опорой
на четыре колеса используйте только
сертифицированную жесткую сцепку;
применение тросов, канатов и лямок
категорически запрещено.
Буксирующий автомобиль должен начинать
движение плавно.
Если автомобиль буксируется с вык люченным
двигателем, функции усиления торможения и
рулевого управления не работают.
Необходимо вызывать эвак уатор в
следующих случаях:
-
а
втомобиль вышел из строя на автостраде
или скоростной автомагистрали,
-
а
втомобиль оснащен системой
постоянного полного привода,
-
н
е вк лючается нейтральная передача,
рулевая колонка не снимается с
блокировки, не отпускается стояночный
тормоз,
-
т
ребуется буксировка автомобиля с
опорой только на два колеса,
- н ет в наличии сертифицированной
буксирной штанги и др.
F

В
ставьте к люч в выемк у, расположенную под
крышкой заднего бампера.
F
П
оверните к люч и откройте крышк у.
F
В
верните буксировочное кольцо до упора.
F
У
становите буксирную штанг у.
F
В
к лючите фонари аварийной сигнализации на
буксируемом автомобиле.
F Д вигайтесь осторожно и медленно на короткое
расстояние.
8
В случае неисправности

208

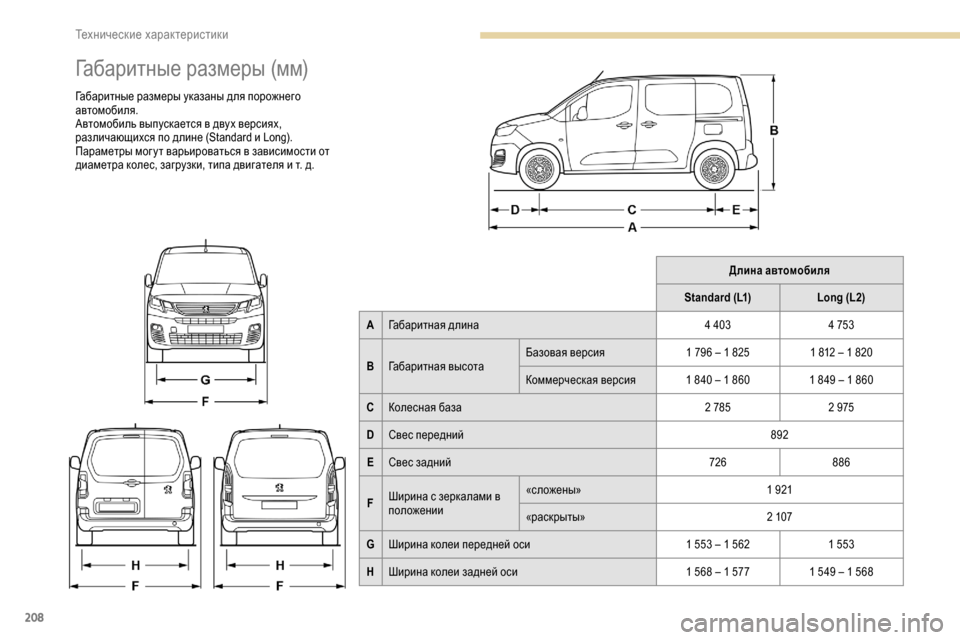

Габаритные размеры (мм)
Габаритные размеры указаны для порожнего
автомобиля.
Автомобиль выпускается в двух версиях,
различающихся по длине (Standard и Long).
Параметры мог у т варьироваться в зависимости от
диаметра колес, загрузки, типа двигателя и т. д.
Длина автомобиля
Standard (L1) Long (L2)
A Габаритная длина 4
4034
753
B Габаритная высота Базовая версия
1
796 – 1 8251
812 – 1 820
Коммерческая версия 1
840 – 1 8601
849 – 1 860
C Колесная база 2
7852
975
D Свес передний 892
E Свес задний 726886
F Ширина с зеркалами в
положении «сложены»
1
921
«раскрыты» 2
107
G Ширина колеи передней оси 1
553 – 1 5621
553
H Ширина колеи задней оси 1
568 – 1 5771
549 – 1 568
Технические характеристики
