169
Bei einer Panne

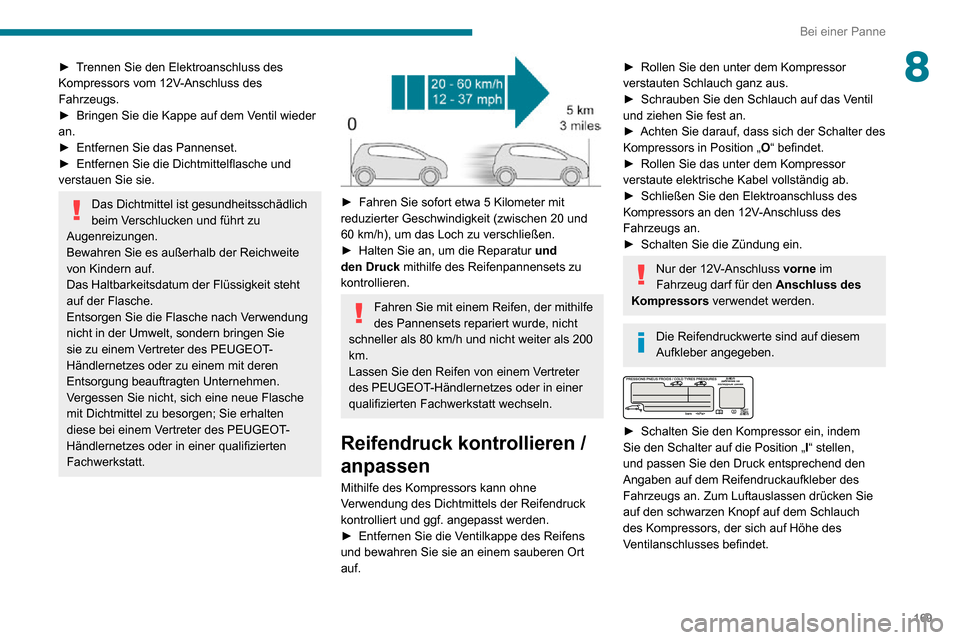

8► Trennen Sie den Elektroanschluss des Kompressors vom 12V-Anschluss des
Fahrzeugs.
► Bringen Sie die Kappe auf dem Ventil wieder an.► Entfernen Sie das Pannenset.► Entfernen Sie die Dichtmittelflasche und verstauen Sie sie.
Das Dichtmittel ist gesundheitsschädlich
beim Verschlucken und führt zu
Augenreizungen.
Bewahren Sie es außerhalb der Reichweite
von Kindern auf.
Das Haltbarkeitsdatum der Flüssigkeit steht
auf der Flasche.
Entsorgen Sie die Flasche nach Verwendung
nicht in der Umwelt, sondern bringen Sie
sie zu einem Vertreter des PEUGEOT-
Händlernetzes oder zu einem mit deren
Entsorgung beauftragten Unternehmen.
Vergessen Sie nicht, sich eine neue Flasche
mit Dichtmittel zu besorgen; Sie erhalten
diese bei einem Vertreter des PEUGEOT-
Händlernetzes oder in einer qualifizierten
Fachwerkstatt.


► Fahren Sie sofort etwa 5 Kilometer mit reduzierter Geschwindigkeit (zwischen 20 und 60 km/h), um das Loch zu verschließen.► Halten Sie an, um die Reparatur und
den Druck mithilfe des Reifenpannensets zu
kontrollieren.
Fahren Sie mit einem Reifen, der mithilfe
des Pannensets repariert wurde, nicht
schneller als 80 km/h und nicht weiter als 200 km.
Lassen Sie den Reifen von einem Vertreter
des PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt wechseln.
Reifendruck kontrollieren /
anpassen
Mithilfe des Kompressors kann ohne
Verwendung des Dichtmittels der Reifendruck
kontrolliert und ggf. angepasst werden.
► Entfernen Sie die V entilkappe des Reifens und bewahren Sie sie an einem sauberen Ort
auf.
► Rollen Sie den unter dem Kompressor verstauten Schlauch ganz aus.► Schrauben Sie den Schlauch auf das V entil und ziehen Sie fest an.► Achten Sie darauf, dass sich der Schalter des Kompressors in Position „O“ befindet.► Rollen Sie das unter dem Kompressor verstaute elektrische Kabel vollständig ab.► Schließen Sie den Elektroanschluss des Kompressors an den 12V-Anschluss des
Fahrzeugs an.
► Schalten Sie die Zündung ein.
Nur der 12V-Anschluss vorne im
Fahrzeug darf für den Anschluss des
Kompressors verwendet werden.
Die Reifendruckwerte sind auf diesem
Aufkleber angegeben.


► Schalten Sie den Kompressor ein, indem Sie den Schalter auf die Position „ I“ stellen,
und passen Sie den Druck entsprechend den
Angaben auf dem Reifendruckaufkleber des
Fahrzeugs an. Zum Luftauslassen drücken Sie
auf den schwarzen Knopf auf dem Schlauch
des Kompressors, der sich auf Höhe des
Ventilanschlusses befindet.

170
Bei einer Panne
Sollten Sie nach 7 Minuten den
Reifendruck von 2,0 bar nicht erreichen,
so ist der Reifen defekt. Wenden Sie sich in
diesem Fall an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um Ihre
Reifenpanne beheben zu lassen.
► Ist der gewünschte Reifendruck erreicht, stellen Sie den Schalter in die Position „ O“.► Entfernen Sie das Pannenset und verstauen Sie es.
Wird der Druck eines Reifens bzw.
mehrerer Reifen geändert, muss das
Reifendrucküberwachungssystem neu
initialisiert werden.
Weitere Informationen zur
Reifendrucküberwachungfinden Sie in der
entsprechenden Rubrik.
Ersatzrad
Scannen Sie den QR-Code auf Seite 3 ein, um die Demonstrationsvideos
aufzurufen.
Anleitung zum Austausch eines defekten Rades
gegen das Reserverad mit Hilfe des mit dem
Fahrzeug gelieferten Werkzeugs.
Für weitere Informationen zum
Werkzeugsatz siehe entsprechende
Rubrik.
► Parken Sie das Fahrzeug, ohne dabei den
Verkehr zu behindern, und ziehen Sie die
Feststellbremse an.
► Befolgen Sie die Sicherheitsanweisungen (Notsignal, Warndreieck, Tragen einer
Warnweste usw.) gemäß der geltenden
Gesetzgebung in dem Land, in dem Sie
unterwegs sind.
► Schalten Sie die Zündung aus.
Zugang zum Reserverad
► An das Reserverad gelangen Sie vom Kofferraum aus.

► Wenn Ihr Fahrzeug mit einer Anhängerkupplung ausgestattet ist, heben
Sie das Heck des Fahrzeugs mithilfe des
Wagenhebers an (unbedingt an Punkt B), um
ausreichend Platz zu lassen, um das Reserverad
herauszuholen.
Das Reserverad aus der Halterung
entfernen
► Öffnen Sie je nach Ausführung die Heckklappe oder die Flügeltüren.

► Greifen Sie auf die Schraube des Korbs zu, die sich auf der Schwelle der Hecktür befindet.

► Lösen Sie die Schraube mit dem Radschlüssel, bis der Korb ausreichend
abgesenkt ist, um den Haken des Korbs lösen
zu können.

171
Bei einer Panne
8

► Lösen Sie die Halterung vom Haken und legen Sie das Reserverad neben dem
auszuwechselnden Rad ab.
Das Reserverad wieder in der
Halterung einsetzen


► Platzieren Sie das Rad gegenüber dem Korb.► Bringen Sie das Rad nach und nach durch Wechselbewegung (von links nach rechts) an,
bis Sie den Befestigungsbereich des Hakens
freilegen können.
► Befestigen Sie den Korb mit dem Haken und schrauben Sie dann die Schraube mit
dem Radschlüssel wieder an, bis die Schraube
blockiert.
Rad abmontieren
Parken des Fahrzeugs
Stellen Sie das Fahrzeug auf einem
waagerechten, festen, nicht rutschigen
Untergrund ab, ohne dass es dabei den
Verkehr behindert.
Bei Schaltgetriebe legen Sie den 1. Gang
ein, um die Räder zu blockieren, betätigen
Sie die Feststellbremse (sofern sie nicht für
Automatikmodus programmiert wurde) und
schalten Sie die Zündung aus.
Bei Automatikgetriebe schalten Sie den
Wählhebel auf Position P, um die Räder zu
blockieren, betätigen Sie die Feststellbremse
(sofern sie nicht für Automatikmodus
programmiert wurde) und schalten Sie die
Zündung aus.
Überprüfen Sie, ob die Kontrollleuchten
der Feststellbremse am Armaturenbrett
ununterbrochen leuchten.
Stellen Sie unbedingt sicher, dass die
Insassen ausgestiegen sind und sich in einem
sicheren Bereich aufhalten.
Setzen Sie bei Bedarf einen Keil unter das
Rad, das dem auszuwechselnden Rad schräg
gegenüber liegt.
Arbeiten Sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird; verwenden Sie einen Stützbock.
Rad mit Radzierblende
Ziehen Sie beim Abmontieren des
Rades vorher die Radzierblende mithilfe des
Radschlüssels am Ventildurchgang ab.
Setzen Sie beim Montieren des Rades die
Radkappe beginnend am Ventildurchgang
wieder auf und drücken Sie sie rundum mit
der flachen Hand fest.


► Wenn Ihr Fahrzeug mit einem Stahlnotrad ausgestattet ist, entfernen Sie die Zierkappe mit
dem Werkzeug 7.
► Wenn Ihr Fahrzeug mit einem Reserverad ausgestattet ist, entfernen Sie mit dem
Werkzeug 7 die Kappen auf allen Schrauben.
► Wenn Ihr Fahrzeug damit ausgestattet ist, bringen Sie den Steckschlüsseleinsatz für die

172
Bei einer Panne
Diebstahlschutzmuttern 8 auf dem Radschlüssel
5 an, um die Diebstahlschutzmutter zu lösen.
► Lösen Sie die anderen Schrauben, ohne Sie
zu entfernen mit dem Radschlüssel 5.
Rad mit Radkappe
Ziehen Sie beim Abmontieren des
Rades vorher die Radzierblende mithilfe des
Radschlüssels am Ventildurchgang ab.


► Stellen Sie den Fuß des W agenhebers auf den Boden und vergewissern Sie sich, dass
dieser an der Karosserieunterseite senkrecht
unter der vorgesehenen Ansatzstelle A oder
B steht, die dem zu wechselnden Rad am
nächsten liegt.



► Fahren Sie den Wagenheber 6 aus, bis
sein Kopf an dem jeweiligen Ansatzpunkt A
bzw. B anliegt; die Auflagefläche A bzw. B
des Fahrzeugs muss ordnungsgemäß in den
mittleren Teil des Wagenheberkopfes eingeführt
werden.
► Heben Sie das Fahrzeug so weit an, dass genügend Platz zwischen Rad und Boden
bleibt, um später das (intakte) Reserverad leicht
montieren zu können.
Verletzungsgefahr!
Achten Sie darauf, dass der Wagenheber
stabil steht. Wenn der Boden rutschig oder
unbefestigt ist, kann es passieren, dass der
Wagenheber wegrutscht oder einsinkt.
Achten Sie darauf, dass der Wagenheber
nur an dem Ansatzpunkt A oder B unter
dem Fahrzeug angesetzt wird und
vergewissern Sie sich, dass die Ansatzstelle
des Fahrzeugs sich korrekt in die Mitte des
Wagenheberkopfes einfügt. Ansonsten kann
das Fahrzeug beschädigt werden und/oder
der Wagenheber einsinken.


► Entfernen Sie die Schrauben und bewahren Sie sie an einem sauberen Platz auf.► Nehmen Sie das Rad ab.

173
Bei einer Panne

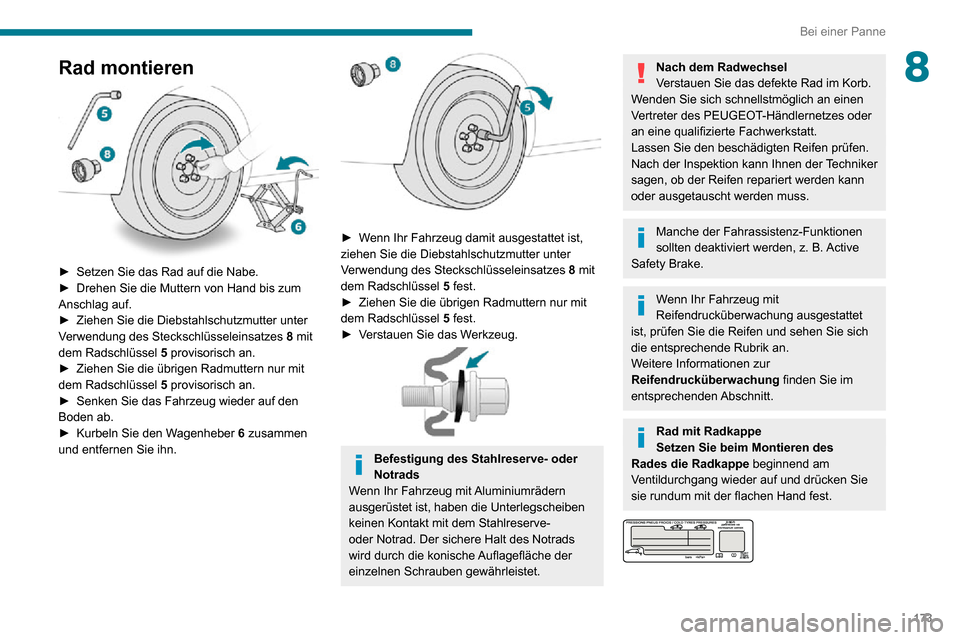

8Rad montieren

► Setzen Sie das Rad auf die Nabe.► Drehen Sie die Muttern von Hand bis zum Anschlag auf.► Ziehen Sie die Diebstahlschutzmutter unter Verwendung des Steckschlüsseleinsatzes 8 mit
dem Radschlüssel 5 provisorisch an.
► Ziehen Sie die übrigen Radmuttern nur mit dem Radschlüssel 5 provisorisch an.► Senken Sie das Fahrzeug wieder auf den Boden ab.► Kurbeln Sie den W agenheber 6 zusammen
und entfernen Sie ihn.


► Wenn Ihr Fahrzeug damit ausgestattet ist, ziehen Sie die Diebstahlschutzmutter unter
Verwendung des Steckschlüsseleinsatzes 8 mit
dem Radschlüssel 5
fest.► Ziehen Sie die übrigen Radmuttern nur mit dem Radschlüssel 5 fest.► Verstauen Sie das Werkzeug.

Befestigung des Stahlreserve- oder
Notrads
Wenn Ihr Fahrzeug mit Aluminiumrädern
ausgerüstet ist, haben die Unterlegscheiben
keinen Kontakt mit dem Stahlreserve-
oder Notrad. Der sichere Halt des Notrads
wird durch die konische Auflagefläche der
einzelnen Schrauben gewährleistet.
Nach dem Radwechsel
Verstauen Sie das defekte Rad im Korb.
Wenden Sie sich schnellstmöglich an einen
Vertreter des PEUGEOT-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.
Lassen Sie den beschädigten Reifen prüfen.
Nach der Inspektion kann Ihnen der Techniker
sagen, ob der Reifen repariert werden kann
oder ausgetauscht werden muss.
Manche der Fahrassistenz-Funktionen sollten deaktiviert werden, z. B. Active Safety Brake.
Wenn Ihr Fahrzeug mit
Reifendrucküberwachung ausgestattet
ist, prüfen Sie die Reifen und sehen Sie sich
die entsprechende Rubrik an.
Weitere Informationen zur
Reifendrucküberwachung finden Sie im
entsprechenden Abschnitt.
Rad mit Radkappe
Setzen Sie beim Montieren des
Rades die Radkappe beginnend am
Ventildurchgang wieder auf und drücken Sie
sie rundum mit der flachen Hand fest.

174
Bei einer Panne
Die Reifendruckwerte sind auf diesem
Aufkleber angegeben.
Austausch der Glühlampen
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist es
normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
► Verwenden Sie zum Reinigen keine
trockenen oder scheuernden Tücher
und auch keine Reinigungs- oder
Lösungsmittel,
► verwenden Sie einen Schwamm und Seifenwasser oder ein pH-neutrales Produkt,► wenn Sie hartnäckige V erschmutzungen mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf die
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.
Vor dem Austauschen von Glühlampen
muss die Zündung aus sein und müssen
die Scheinwerfer mehrere Minuten lang
ausgeschaltet sein, Gefahr schwerer
Verbrennungen!
Berühren Sie die Lampe nicht mit den bloßen
Fingern, verwenden Sie ein faserfreies Tuch
zum Anfassen.
Damit die Scheinwerfer nicht zerstört werden,
ist es wichtig, dass nur Glühlampen mit
UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften.
Motorhaube öffnen / Zugang zu den
Glühlampen
Der Motor ist heiß, vorsichtig vorgehen, es
besteht Verbrennungsgefahr!
Achten Sie darauf, nicht mit Kleidung oder
sonstigen Objekten im Kühlerventilator
hängen zu bleiben; es besteht
Erstickungsgefahr!
Modell mit Halogenleuchten (Hx)
Prüfen Sie zur Gewährleistung guter
Leuchtqualität, dass die Lampe korrekt im
Gehäuse positioniert ist.
Nach Austausch einer Glühlampe
Gehen Sie beim Wiedereinbau in
umgekehrter Reihenfolge vor.
Achten Sie beim Wiedereinbau darauf, den
Schutzdeckel sorgfältig zu schließen, um die
Dichtigkeit der Leuchte zu gewährleisten.
Glühlampentypen
Im Fahrzeug sind verschiedene Typen von
Glühlampen eingebaut. Zum Ausbauen:


Typ A Glühlampe ganz aus Glas: vorsichtig
ziehen, da sie unter Druck eingesetzt ist
Typ B Glühlampe mit Bajonettverschluss:
auf die Glühlampe drücken und dann
entgegen dem Uhrzeigersinn drehen
Typ C Halogenglühlampe: Sperrfeder aus der
Halterung lösen
Typ D Halogenglühlampe: drehen Sie die
Lampe gegen den Uhrzeigersinn.
Vergewissern Sie sich nach jedem
Austausch von Glühlampen, dass die
Leuchten ordnungsgemäß funktionieren.

175

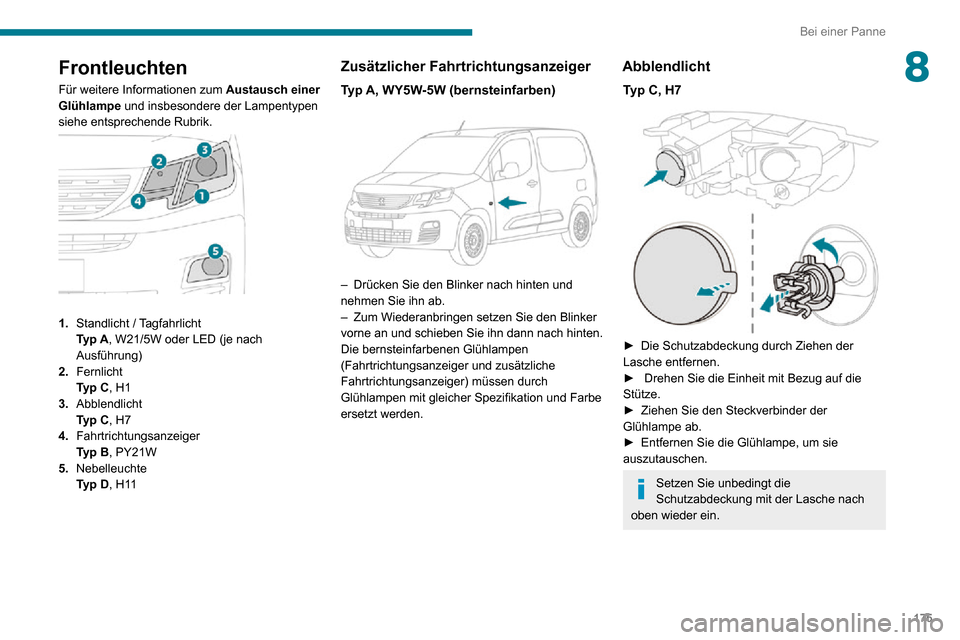

Bei einer Panne
8Frontleuchten
Für weitere Informationen zum Austausch einer
Glühlampe und insbesondere der Lampentypen
siehe entsprechende Rubrik.


1. Standlicht / TagfahrlichtTyp A, W21/5W oder LED (je nach
Ausführung)
2. Fernlicht
Typ C, H1
3. Abblendlicht
Typ C, H7
4. Fahrtrichtungsanzeiger
Typ B, PY21W
5. Nebelleuchte
Typ D, H11
Zusätzlicher Fahrtrichtungsanzeiger
Typ A, WY5W-5W (bernsteinfarben)

– Drücken Sie den Blinker nach hinten und nehmen Sie ihn ab.– Zum Wiederanbringen setzen Sie den Blinker vorne an und schieben Sie ihn dann nach hinten.
Die bernsteinfarbenen Glühlampen
(Fahrtrichtungsanzeiger und zusätzliche
Fahrtrichtungsanzeiger) müssen durch
Glühlampen mit gleicher Spezifikation und Farbe
ersetzt werden.
Abblendlicht
Typ C, H7

► Die Schutzabdeckung durch Ziehen der Lasche entfernen. ► Drehen Sie die Einheit mit Bezug auf die Stütze.► Ziehen Sie den Steckverbinder der Glühlampe ab.► Entfernen Sie die Glühlampe, um sie auszutauschen.
Setzen Sie unbedingt die
Schutzabdeckung mit der Lasche nach
oben wieder ein.

176
Bei einer Panne
Standlicht / Tagfahrlicht
Typ A, W21/5W

► Drehen Sie den Steckverbinder um eine Viertelumdrehung im Uhrzeigersinn.► Ziehen Sie den Steckverbinder der Glühlampe ab.► Entfernen Sie die Glühlampe, um sie auszutauschen.
Fernlicht
Typ C, H1

► Die Schutzabdeckung durch Ziehen der Lasche entfernen.► Lösen Sie die Einheit von der Stütze.► Ziehen Sie den Steckverbinder der Glühlampe ab.► Entfernen Sie die Glühlampe, um sie auszutauschen.
Setzen Sie unbedingt die
Schutzabdeckung mit der Lasche nach
oben wieder ein.
Fahrtrichtungsanzeiger
Typ B, PY21W
Schnelles Blinken einer Kontrollleuchte
des Fahrtrichtungsanzeigers (links oder
rechts) ist ein Hinweis darauf, dass eine der
Glühlampen auf der betreffenden Seite einen
Defekt aufweist.


► Lösen Sie den V erbinder mit einer Viertelumdrehung entgegen dem Uhrzeigersinn.► Ziehen Sie die Einheit von der Stütze ab.► Entfernen Sie die Glühlampe, um sie auszutauschen.

177

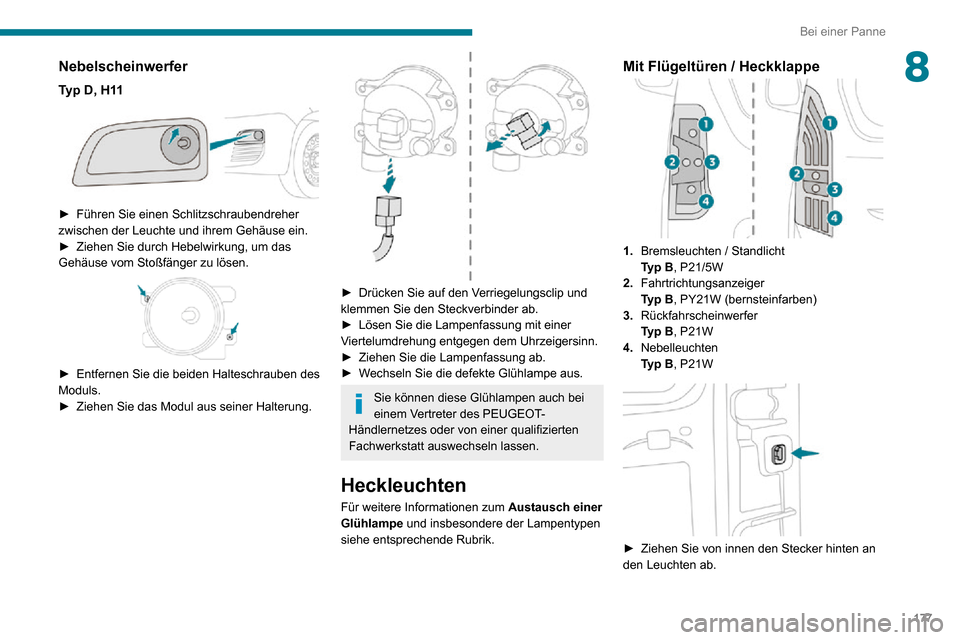

Bei einer Panne
8Nebelscheinwerfer
Typ D, H11

► Führen Sie einen Schlitzschraubendreher
zwischen der Leuchte und ihrem Gehäuse ein.► Ziehen Sie durch Hebelwirkung, um das Gehäuse vom Stoßfänger zu lösen.

► Entfernen Sie die beiden Halteschrauben des Moduls.► Ziehen Sie das Modul aus seiner Halterung.

► Drücken Sie auf den Verriegelungsclip und klemmen Sie den Steckverbinder ab.► Lösen Sie die Lampenfassung mit einer Viertelumdrehung entgegen dem Uhrzeigersinn.► Ziehen Sie die Lampenfassung ab.► Wechseln Sie die defekte Glühlampe aus.
Sie können diese Glühlampen auch bei
einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifizierten
Fachwerkstatt auswechseln lassen.
Heckleuchten
Für weitere Informationen zum Austausch einer
Glühlampe und insbesondere der Lampentypen
siehe entsprechende Rubrik.
Mit Flügeltüren / Heckklappe
1.Bremsleuchten / Standlicht
Typ B, P21/5W
2. Fahrtrichtungsanzeiger
Typ B, PY21W (bernsteinfarben)
3. Rückfahrscheinwerfer
Typ B, P21W
4. Nebelleuchten
Typ B, P21W


► Ziehen Sie von innen den Stecker hinten an den Leuchten ab.

178
Bei einer Panne

► Entfernen Sie die beiden Befestigungsschrauben mithilfe des Torx-
Schlüssels in Ihrem Fahrzeug.
Für weitere Informationen zum Werkzeugsatz
siehe entsprechende Rubrik.
► Ziehen Sie von außen die komplette Leuchteneinheit zu sich (mit Flügeltüren) oder
in Richtung Fahrzeugmitte (mit Heckklappe).


► Spreizen Sie die Federn und ziehen Sie die Lampenfassung heraus.► Entnehmen Sie die defekte Glühlampe, indem Sie vorsichtig darauf drücken und
sie gegen den Uhrzeigersinn um eine
Viertelumdrehung drehen.
► Tauschen Sie die Glühlampe aus.
Achten Sie darauf, dass die Sperrzungen
und der Stromversorgungsdraht korrekt
positioniert werden, damit dieser nicht
eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach
dem Austausch der Glühlampe eines
Fahrtrichtungsanzeigers hinten ca. 2 Minuten oder mehr.
Kennzeichenleuchten
Typ A, W5W – 5W
Mit Flügeltüren


► Haken Sie die Innenverkleidung aus.► Lösen Sie den Stecker durch Spreizen seiner Feder.► Lösen Sie die Lampenfassung mit einer Viertelumdrehung entgegen dem Uhrzeigersinn.► Wechseln Sie die Glühlampe aus.► Setzen Sie die Lampenfassung wieder ein und schließen Sie den Stecker an.► Bringen Sie die V erkleidung an.
Mit Kofferraumklappe


► Hebeln Sie die Kunststoffabdeckung mit einem Schraubendreher auf.► Wechseln Sie die Glühlampe aus.► Setzen Sie die Kunststoffabdeckung wieder auf und drücken Sie darauf.
Dritte Bremsleuchte
Typ A, W16W – 16W

– Lösen Sie die beiden Muttern.– Drücken Sie die beiden Stifte.– Ziehen Sie gegebenenfalls den Stecker ab, um die Leuchte herauszuziehen.– Tauschen Sie die Glühlampe aus.
