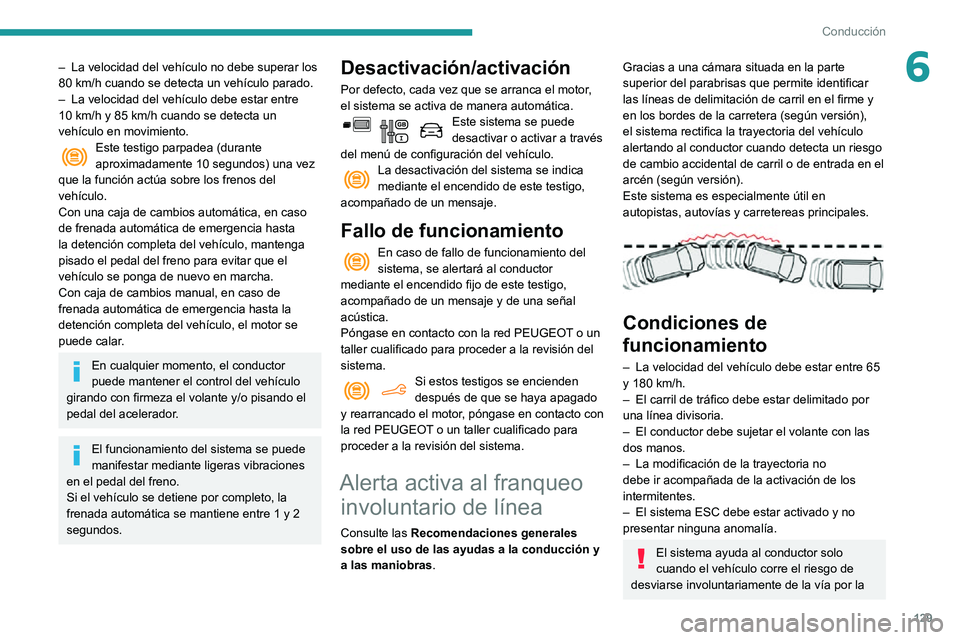

129
Conducción
6– La velocidad del vehículo no debe superar los 80 km/h cuando se detecta un vehículo parado.– La velocidad del vehículo debe estar entre 10 km/h y 85 km/h cuando se detecta un vehículo en movimiento.Este testigo parpadea (durante aproximadamente 10 segundos) una vez
que la función actúa sobre los frenos del
vehículo.
Con una caja de cambios automática, en caso
de frenada automática de emergencia hasta
la detención completa del vehículo, mantenga
pisado el pedal del freno para evitar que el
vehículo se ponga de nuevo en marcha.
Con caja de cambios manual, en caso de
frenada automática de emergencia hasta la
detención completa del vehículo, el motor se
puede calar.
En cualquier momento, el conductor
puede mantener el control del vehículo
girando con firmeza el volante y/o pisando el
pedal del acelerador.
El funcionamiento del sistema se puede
manifestar mediante ligeras vibraciones
en el pedal del freno.
Si el vehículo se detiene por completo, la
frenada automática se mantiene entre 1 y 2
segundos.
Desactivación/activación
Por defecto, cada vez que se arranca el motor,
el sistema se activa de manera automática.
Este sistema se puede desactivar o activar a través
del menú de configuración del vehículo.
La desactivación del sistema se indica mediante el encendido de este testigo,
acompañado de un mensaje.
Fallo de funcionamiento
En caso de fallo de funcionamiento del sistema, se alertará al conductor
mediante el encendido fijo de este testigo,
acompañado de un mensaje y de una señal
acústica.
Póngase en contacto con la red PEUGEOT o un
taller cualificado para proceder a la revisión del
sistema.
Si estos testigos se encienden después de que se haya apagado
y rearrancado el motor, póngase en contacto con
la red PEUGEOT o un taller cualificado para
proceder a la revisión del sistema.
Alerta activa al franqueo involuntario de línea
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.
Gracias a una cámara situada en la parte
superior del parabrisas que permite identificar
las líneas de delimitación de carril en el firme y
en los bordes de la carretera (según versión),
el sistema rectifica la trayectoria del vehículo
alertando al conductor cuando detecta un riesgo
de cambio accidental de carril o de entrada en el
arcén (según versión).
Este sistema es especialmente útil en
autopistas, autovías y carretereas principales.


Condiciones de
funcionamiento
– La velocidad del vehículo debe estar entre 65 y 180 km/h.– El carril de tráfico debe estar delimitado por una línea divisoria.– El conductor debe sujetar el volante con las dos manos.– La modificación de la trayectoria no debe ir acompañada de la activación de los
intermitentes.
– El sistema ESC debe estar activado y no presentar ninguna anomalía.
El sistema ayuda al conductor solo
cuando el vehículo corre el riesgo de
desviarse involuntariamente de la vía por la

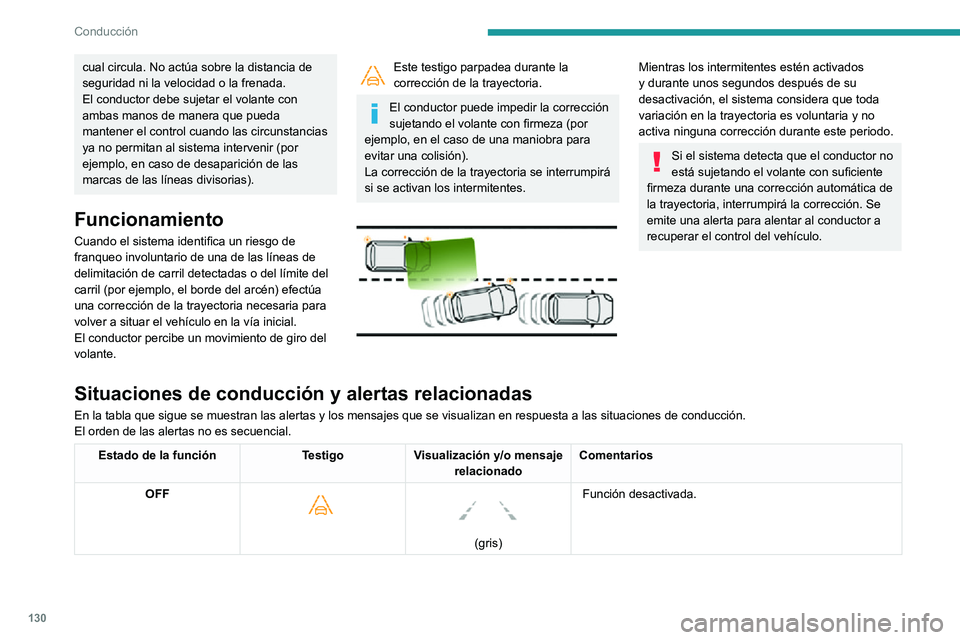

130
Conducción
cual circula. No actúa sobre la distancia de
seguridad ni la velocidad o la frenada.
El conductor debe sujetar el volante con
ambas manos de manera que pueda
mantener el control cuando las circunstancias
ya no permitan al sistema intervenir (por
ejemplo, en caso de desaparición de las
marcas de las líneas divisorias).
Funcionamiento
Cuando el sistema identifica un riesgo de
franqueo involuntario de una de las líneas de
delimitación de carril detectadas o del límite del
carril (por ejemplo, el borde del arcén) efectúa
una corrección de la trayectoria necesaria para
volver a situar el vehículo en la vía inicial.
El conductor percibe un movimiento de giro del
volante.
Este testigo parpadea durante la corrección de la trayectoria.
El conductor puede impedir la corrección
sujetando el volante con firmeza (por
ejemplo, en el caso de una maniobra para
evitar una colisión).
La corrección de la trayectoria se interrumpirá
si se activan los intermitentes.


Mientras los intermitentes estén activados
y durante unos segundos después de su
desactivación, el sistema considera que toda
variación en la trayectoria es voluntaria y no
activa ninguna corrección durante este periodo.
Si el sistema detecta que el conductor no
está sujetando el volante con suficiente
firmeza durante una corrección automática de
la trayectoria, interrumpirá la corrección. Se
emite una alerta para alentar al conductor a
recuperar el control del vehículo.
Situaciones de conducción y alertas relacionadas
En la tabla que sigue se muestran las alertas y los mensajes que se visu\
alizan en respuesta a las situaciones de conducción.
El orden de las alertas no es secuencial.
Estado de la función TestigoVisualización y/o mensaje
relacionado Comentarios
OFF




(gris) Función desactivada.

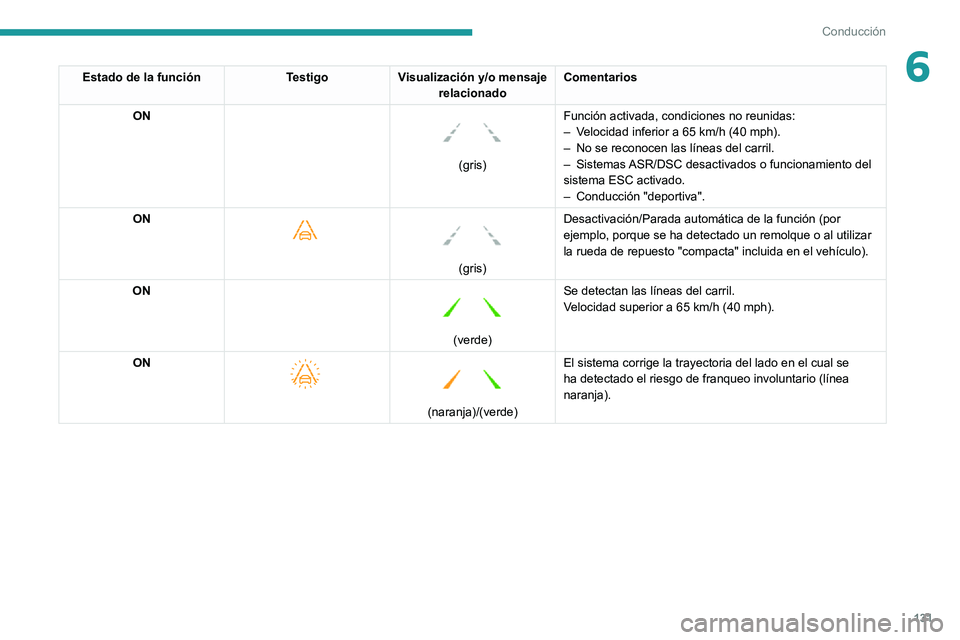

131
Conducción
6Estado de la funciónTestigoVisualización y/o mensaje
relacionado Comentarios
ON


(gris) Función activada, condiciones no reunidas:
– Velocidad inferior a 65
km/h (40 mph).– No se reconocen las líneas del carril.– Sistemas ASR/DSC desactivados o funcionamiento del sistema ESC activado.– Conducción "deportiva".
ON



(gris) Desactivación/Parada automática de la función (por
ejemplo, porque se ha detectado un remolque o al utilizar
la rueda de repuesto "compacta" incluida en el vehículo).
ON

(verde) Se detectan las líneas del carril.
Velocidad superior a 65 km/h (40 mph).
ON



(naranja)/(verde) El sistema corrige la trayectoria del lado en el cual se
ha detectado el riesgo de franqueo involuntario (línea
naranja).

132
Conducción
Riesgo de activación no deseada
Se recomienda desactivar el sistema en estas
situaciones de conducción:
– Conducción sobre superficies de la calzada deficientes, inestables o muy deslizantes (hielo)– Condiciones climáticas desfavorables– Conducción por un circuito de velocidad– Conducción sobre un banco de rodillos
Desactivación/activación


► Pulse este botón para desactivar o volver a activar el sistema en cualquier momento. La desactivación se indica mediante el encendido del testigo en el botón y este
testigo en el cuadro de instrumentos.
El sistema se reactiva automáticamente cada
vez que se da el contacto.
Fallo de funcionamiento
El fallo de funcionamiento del
sistema se indica cuando se
encienden estos testigos de alerta en el cuadro
de instrumentos, acompañados de una señal
acústica y de la visualización de un mensaje.
Estado de la función TestigoVisualización y/o mensaje
relacionado Comentarios
ON





(naranja)/(verde)
"Sujete el volante"
– Si, durante la corrección de la trayectoria, el sistema detecta que el conductor no sujeta el volante durante unos
segundos, interrumpe la corrección y devuelve el control
al conductor.
– Si, durante la corrección de la trayectoria, el sistema determina que la corrección no será suficiente y que
se franqueará una línea continua (línea naranja), se
advierte al conductor de que debe modificar la trayectoria
obligatoriamente.
Cuantas más maniobras de corrección se realicen, más
tiempo durará la alerta acústica correspondiente. La alerta
no cesará hasta que el conductor responda.
Este mensaje también puede aparecer si tiene las manos
en el volante.
Límites de funcionamiento
El sistema pasa automáticamente al modo de
espera en los siguientes casos:
– ESC desactivado o en curso de regulación– Velocidad inferior a 65 km/h o superior a 180 km/h– Conexión eléctrica a un remolque– Detección de la utilización de una rueda de repuesto "temporal" (la detección no es
inmediata, se recomienda desactivar la función)
– Se ha detectado un estilo de conducción dinámico, presión en el freno o en el pedal del
acelerador
– Circulación superando las líneas de señalización– Activación de los intermitentes– Franqueo de la línea interior en una curva– Circulación en una curva cerrada– Detección de una inactividad del conductor durante una corrección
Durante una corrección, si el conductor
está inactivo (no sujeta el volante
durante 10 segundos), aparece un mensaje
de advertencia.
Si el conductor está inactivo (no sujeta el
volante durante 2 segundos), la corrección se
interrumpe.
El funcionamiento del sistema puede
verse perturbado o inhibido en las
siguientes situaciones:
– Contraste insuficiente entre la superficie de la calzada y los arcenes (p. ej., una sombra)– Marcas en el suelo ausentes, desgastadas, ocultas (nieve, barro) o múltiples (zonas de
obras, etc.)
– Poca distancia entre el vehículo y el que le precede (las marcas en el firme no se
detectan)
– Carreteras estrechas o sinuosas.

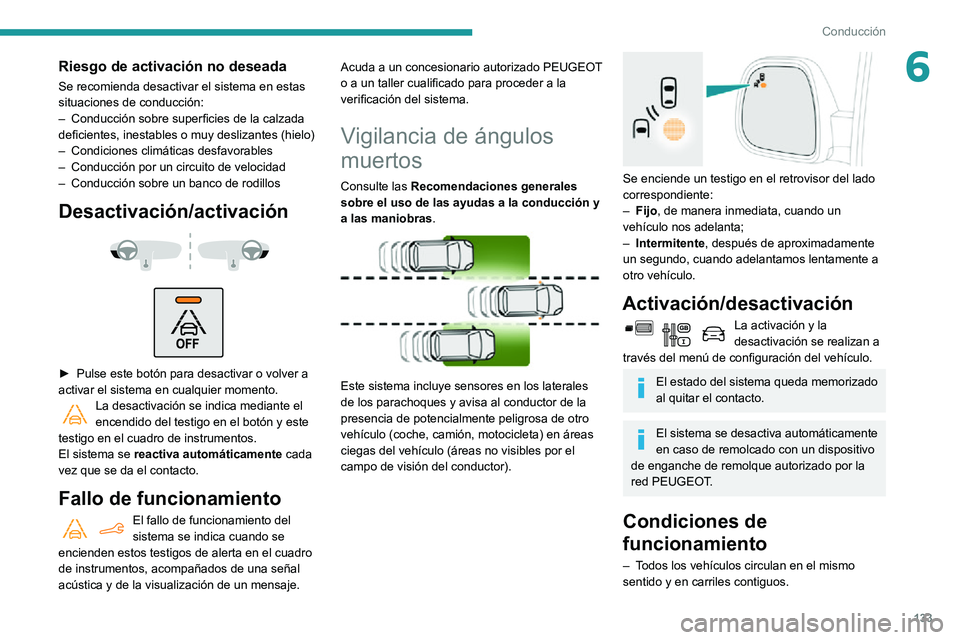

133
Conducción
6Riesgo de activación no deseada
Se recomienda desactivar el sistema en estas
situaciones de conducción:
– Conducción sobre superficies de la calzada deficientes, inestables o muy deslizantes (hielo)– Condiciones climáticas desfavorables– Conducción por un circuito de velocidad– Conducción sobre un banco de rodillos
Desactivación/activación


► Pulse este botón para desactivar o volver a activar el sistema en cualquier momento. La desactivación se indica mediante el encendido del testigo en el botón y este
testigo en el cuadro de instrumentos.
El sistema se reactiva automáticamente cada
vez que se da el contacto.
Fallo de funcionamiento
El fallo de funcionamiento del
sistema se indica cuando se
encienden estos testigos de alerta en el cuadro
de instrumentos, acompañados de una señal
acústica y de la visualización de un mensaje. Acuda a un concesionario autorizado PEUGEOT
o a un taller cualificado para proceder a la
verificación del sistema.
Vigilancia de ángulos
muertos
Consulte
las Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.


Este sistema incluye sensores en los laterales
de los parachoques y avisa al conductor de la
presencia de potencialmente peligrosa de otro
vehículo (coche, camión, motocicleta) en áreas
ciegas del vehículo (áreas no visibles por el
campo de visión del conductor).


Se enciende un testigo en el retrovisor del lado
correspondiente:
– Fijo , de manera inmediata, cuando un
vehículo nos adelanta;
– Intermitente, después de aproximadamente
un segundo, cuando adelantamos lentamente a
otro vehículo.
Activación/desactivación
La activación y la
desactivación se realizan a
través del menú de configuración del vehículo.
El estado del sistema queda memorizado
al quitar el contacto.
El sistema se desactiva automáticamente
en caso de remolcado con un dispositivo
de enganche de remolque autorizado por la
red PEUGEOT.
Condiciones de
funcionamiento
– Todos los vehículos circulan en el mismo sentido y en carriles contiguos.

134
Conducción

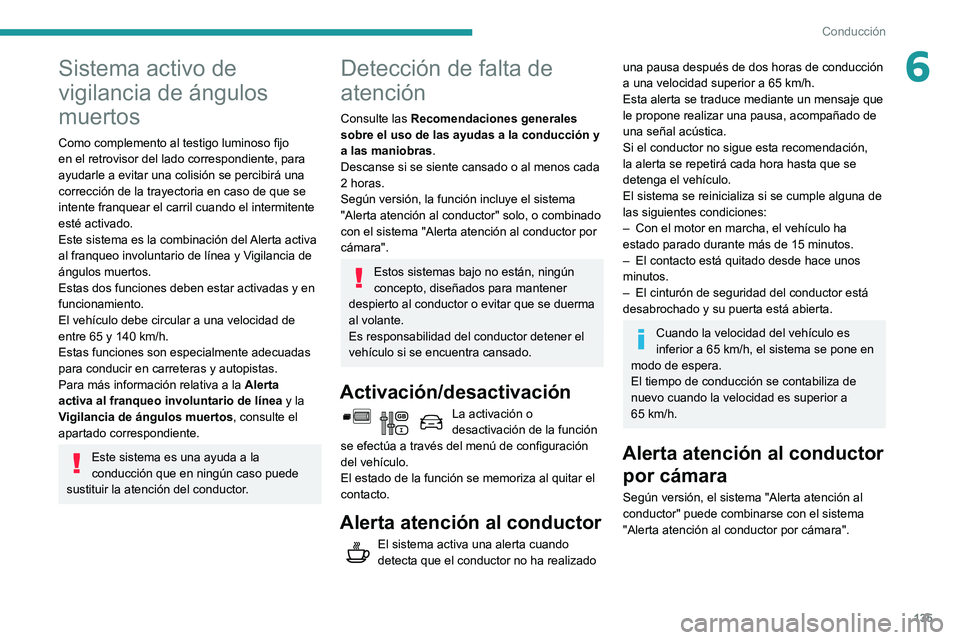

Sistema activo de
vigilancia de ángulos
muertos
Como complemento al testigo luminoso fijo
en el retrovisor del lado correspondiente, para
ayudarle a evitar una colisión se percibirá una
corrección de la trayectoria en caso de que se
intente franquear el carril cuando el intermitente
esté activado.
Este sistema es la combinación del Alerta activa
al franqueo involuntario de línea y Vigilancia de
ángulos muertos.
Estas dos funciones deben estar activadas y en
funcionamiento.
El vehículo debe circular a una velocidad de
entre 65 y 140 km/h.Estas funciones son especialmente adecuadas
para conducir en carreteras y autopistas.
Para más información relativa a la Alerta
activa al franqueo involuntario de línea y la
Vigilancia de ángulos muertos , consulte el
apartado correspondiente.
Este sistema es una ayuda a la
conducción que en ningún caso puede
sustituir la atención del conductor.
– La velocidad del vehículo debe estar comprendida entre 12 y 140 km/h.– Al adelantar a un vehículo, la diferencia de velocidad es menor de 10 km/h.– Al adelantar a un vehículo, la diferencia de velocidad es menor de 25 km/h.– El tráfico fluye con normalidad.– Durante una maniobra de adelantamiento prolongada, el vehículo adelantado permanece
oculto en la zona de ángulo muerto.
– Se circula por una vía recta o con curvas suaves.– El vehículo no arrastra ningún remolque, caravana, etc.
Límites de funcionamiento


No se activará ninguna alerta en las siguientes
condiciones:
– En presencia de objetos fijos (vehículos estacionados, guardarraíles, farolas, señales de
tráfico, etc.).
– Tráfico en dirección contraria.– Circulando por carreteras sinuosas o con curvas pronunciadas.– En caso de adelantar o de ser adelantado por
un vehículo largo (camión, autobús, etc.) que
se detecta en una zona de ángulo muerto de la
parte trasera al mismo tiempo que está presente
en el campo de visión del conductor por la parte
delantera.
– En adelantamientos rápidos.– Con circulación muy densa: los vehículos, detectados delante y detrás, se confunden con
un vehículo largo o un objeto fijo.
Fallo de funcionamiento
En caso de fallo de funcionamiento, este testigo se encenderá en el cuadro de
instrumentos, acompañado de un mensaje en
pantalla.
Póngase en contacto con un concesionario
PEUGEOT o un taller cualificado para proceder
a la revisión del sistema.
Algunas condiciones climatológicas pueden perturbar momentáneamente el
sistema (lluvia, granizo, etc.).
En particular, circular por una carretera
mojada o pasar de una zona seca a una
zona mojada puede provocar la activación
de falsas alertas (por ejemplo, una nube de
gotas de agua en el ángulo muerto puede ser
interpretada como un vehículo).
En condiciones adversas o invernales,
asegúrese de que los sensores no estén
cubiertos de barro, hielo o nieve.
No tape con adhesivos u otros objetos la
zona de alerta situada en los retrovisores
exteriores, ni las zonas de detección
situadas en los parachoques delantero y
trasero, ya que ello podría impedir el buen
funcionamiento del sistema.

135
Conducción
6Sistema activo de
vigilancia de ángulos
muertos
Como complemento al testigo luminoso fijo
en el retrovisor del lado correspondiente, para
ayudarle a evitar una colisión se percibirá una
corrección de la trayectoria en caso de que se
intente franquear el carril cuando el intermitente
esté activado.
Este sistema es la combinación del Alerta activa
al franqueo involuntario de línea y Vigilancia de
ángulos muertos.
Estas dos funciones deben estar activadas y en
funcionamiento.
El vehículo debe circular a una velocidad de
entre 65 y 140 km/h.Estas funciones son especialmente adecuadas
para conducir en carreteras y autopistas.
Para más información relativa a la Alerta
activa al franqueo involuntario de línea y la
Vigilancia de ángulos muertos , consulte el
apartado correspondiente.
Este sistema es una ayuda a la
conducción que en ningún caso puede
sustituir la atención del conductor.
Detección de falta de
atención
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.
Descanse si se siente cansado o al menos cada
2 horas.
Según versión, la función incluye el sistema
"Alerta atención al conductor" solo, o combinado
con el sistema "Alerta atención al conductor por
cámara".
Estos sistemas bajo no están, ningún
concepto, diseñados para mantener
despierto al conductor o evitar que se duerma
al volante.
Es responsabilidad del conductor detener el
vehículo si se encuentra cansado.
Activación/desactivación
La activación o
desactivación de la función
se efectúa a través del menú de configuración
del vehículo.
El estado de la función se memoriza al quitar el
contacto.
Alerta atención al conductor
El sistema activa una alerta cuando
detecta que el conductor no ha realizado
una pausa después de dos horas de conducción a una velocidad superior a 65 km/h.Esta alerta se traduce mediante un mensaje que
le propone realizar una pausa, acompañado de
una señal acústica.
Si el conductor no sigue esta recomendación,
la alerta se repetirá cada hora hasta que se
detenga el vehículo.
El sistema se reinicializa si se cumple alguna de
las siguientes condiciones:
– Con el motor en marcha, el vehículo ha estado parado durante más de 15 minutos.– El contacto está quitado desde hace unos minutos.– El cinturón de seguridad del conductor está desabrochado y su puerta está abierta.
Cuando la velocidad del vehículo es inferior a 65 km/h, el sistema se pone en modo de espera.
El tiempo de conducción se contabiliza de
nuevo cuando la velocidad es superior a
65 km/h.
Alerta atención al conductor por cámara
Según versión, el sistema "Alerta atención al
conductor" puede combinarse con el sistema
"Alerta atención al conductor por cámara".

136
Conducción
Ayuda sonora

El sistema indica la presencia de obstáculos
tanto en la zona de detección de los sensores
como en la trayectoria del vehículo, que está
definida por la dirección del volante.


Según versión, en el ejemplo que se muestra, la
ayuda acústica solo avisa de los obstáculos que
se encuentran dentro de la zona sombreada.
La información de proximidad se indica mediante
una señal acústica discontinua cuya frecuencia
aumenta a medida que el vehículo se acerca al
obstáculo.
Cuando la distancia entre el vehículo y el
obstáculo es inferior a unos treinta centímetros,
la señal acústica se vuelve continua.
El sonido emitido por el altavoz (derecho o
izquierdo) permite localizar en qué lado está el
obstáculo.

Gracias a la cámara situada en la parte superior del parabrisas, el sistema evalúa
el nivel de atención, fatiga o distracción del
conductor identificando las variaciones en la
trayectoria respecto a las marcas en el firme.
Este sistema es especialmente adecuado para
vías rápidas (velocidad superior a 65 km/h).En el primer nivel de alerta, se avisa al
conductor mediante el mensaje " Permanezca
atento!" acompañado de una señal acústica.
Tras 3 alertas del primer nivel, el sistema activa
una alerta adicional con el mensaje " Dangerous
driving: take a break", acompañado de una
señal acústica más acusada.
El funcionamiento del sistema puede
verse perturbado o inhibido en las
siguientes situaciones:
– Malas condiciones de visibilidad (alumbrado insuficiente de la calzada, nieve o
lluvia intensa, niebla espesa, etc.);
– Deslumbramiento (faros de un vehículo que circula en sentido contrario, sol bajo,
reflejo de la calzada mojada, salida de un
túnel, alternancia de sombras y luces, etc.).;
– Zona del parabrisas situada delante de la cámara: sucia, con barro, con escarcha, con
nieve, dañada o cubierta con algún adhesivo
– Marcas en el suelo ausentes, desgastadas, ocultas (nieve, barro) o múltiples (zonas de
obras, etc.).;
– Poca distancia con el vehículo precedente (las marcas en el suelo no se detectan).– Carreteras estrechas o sinuosas.
En determinadas condiciones de
conducción (calzada degradada o en
caso de viento fuerte), el sistema puede
emitir alertas independientemente del estado
de atención del conductor.
El funcionamiento del sistema puede
verse perturbado o inhibido en las
siguientes situaciones:
– Marcas en el firme ausentes, desgastadas, ocultas (nieve, barro) o múltiples (zonas de
obras, etc.)
– Poca distancia con el vehículo que le precede (las marcas en el suelo no se
detectan).
– Carreteras estrechas o sinuosas.
Ayuda al estacionamiento
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.


Gracias a los sensores ubicados en el
parachoques, esta función avisa de la
proximidad de obstáculos (p. ej., peatón,
vehículo, árbol, barrera...) dentro de su campo
de detección.
Ayuda trasera al estacionamiento
El sistema se activa al engranar la marcha atrás
y se confirma con una señal sonora.
El sistema se desactiva al desengranar la
marcha atrás.

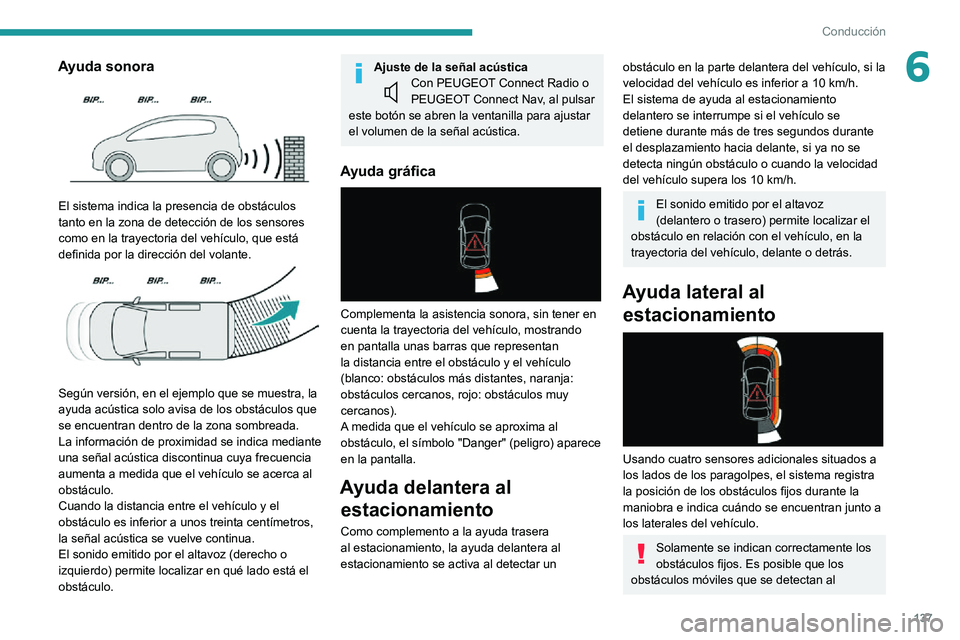

137
Conducción
6Ayuda sonora

El sistema indica la presencia de obstáculos
tanto en la zona de detección de los sensores
como en la trayectoria del vehículo, que está
definida por la dirección del volante.


Según versión, en el ejemplo que se muestra, la
ayuda acústica solo avisa de los obstáculos que
se encuentran dentro de la zona sombreada.
La información de proximidad se indica mediante
una señal acústica discontinua cuya frecuencia
aumenta a medida que el vehículo se acerca al
obstáculo.
Cuando la distancia entre el vehículo y el
obstáculo es inferior a unos treinta centímetros,
la señal acústica se vuelve continua.
El sonido emitido por el altavoz (derecho o
izquierdo) permite localizar en qué lado está el
obstáculo.
Ajuste de la señal acústicaCon PEUGEOT Connect Radio o PEUGEOT Connect Nav, al pulsar
este botón se abren la ventanilla para ajustar
el volumen de la señal acústica.
Ayuda gráfica

Complementa la asistencia sonora, sin tener en
cuenta la trayectoria del vehículo, mostrando
en pantalla unas barras que representan
la distancia entre el obstáculo y el vehículo
(blanco: obstáculos más distantes, naranja:
obstáculos cercanos, rojo: obstáculos muy
cercanos).
A medida que el vehículo se aproxima al
obstáculo, el símbolo "Danger" (peligro) aparece
en la pantalla.
Ayuda delantera al estacionamiento
Como complemento a la ayuda trasera
al estacionamiento, la ayuda delantera al
estacionamiento se activa al detectar un
obstáculo en la parte delantera del vehículo, si la velocidad del vehículo es inferior a 10 km/h.El sistema de ayuda al estacionamiento
delantero se interrumpe si el vehículo se
detiene durante más de tres segundos durante
el desplazamiento hacia delante, si ya no se
detecta ningún obstáculo o cuando la velocidad
del vehículo supera los 10 km/h.
El sonido emitido por el altavoz
(delantero o trasero) permite localizar el
obstáculo en relación con el vehículo, en la
trayectoria del vehículo, delante o detrás.
Ayuda lateral al estacionamiento


Usando cuatro sensores adicionales situados a
los lados de los paragolpes, el sistema registra
la posición de los obstáculos fijos durante la
maniobra e indica cuándo se encuentran junto a
los laterales del vehículo.
Solamente se indican correctamente los
obstáculos fijos. Es posible que los
obstáculos móviles que se detectan al

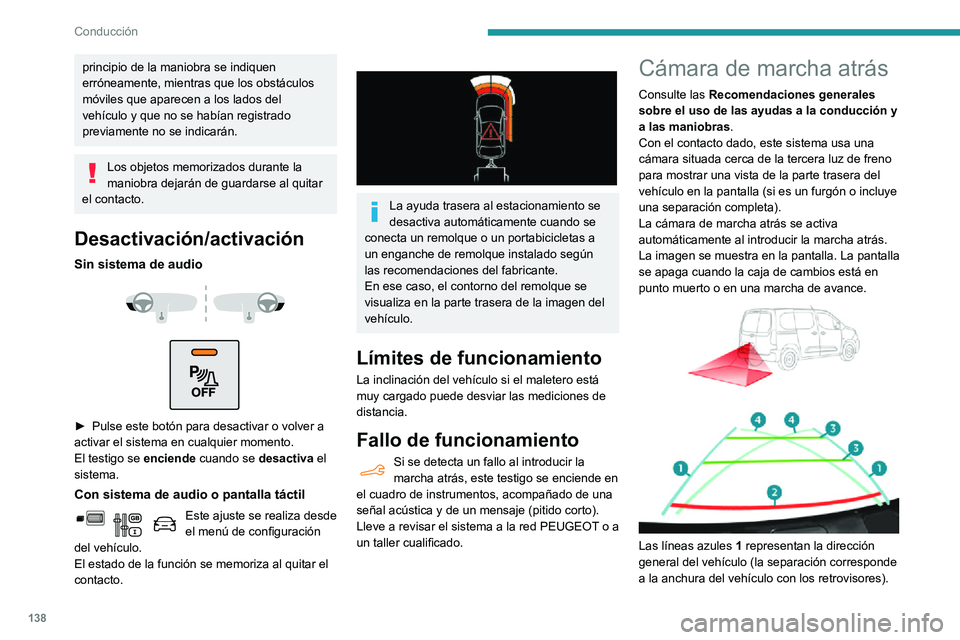

138
Conducción
principio de la maniobra se indiquen
erróneamente, mientras que los obstáculos
móviles que aparecen a los lados del
vehículo y que no se habían registrado
previamente no se indicarán.
Los objetos memorizados durante la
maniobra dejarán de guardarse al quitar
el contacto.
Desactivación/activación
Sin sistema de audio


► Pulse este botón para desactivar o volver a activar el sistema en cualquier momento.
El testigo se enciende cuando se desactiva el
sistema.
Con sistema de audio o pantalla táctil
Este ajuste se realiza desde el menú de configuración
del vehículo.
El estado de la función se memoriza al quitar el
contacto.


La ayuda trasera al estacionamiento se
desactiva automáticamente cuando se
conecta un remolque o un portabicicletas a
un enganche de remolque instalado según
las recomendaciones del fabricante.
En ese caso, el contorno del remolque se
visualiza en la parte trasera de la imagen del
vehículo.
Límites de funcionamiento
La inclinación del vehículo si el maletero está
muy cargado puede desviar las mediciones de
distancia.
Fallo de funcionamiento
Si se detecta un fallo al introducir la marcha atrás, este testigo se enciende en
el cuadro de instrumentos, acompañado de una
señal acústica y de un mensaje (pitido corto).
Lleve a revisar el sistema a la red PEUGEOT o a
un taller cualificado.
Cámara de marcha atrás
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.
Con el contacto dado, este sistema usa una
cámara situada cerca de la tercera luz de freno
para mostrar una vista de la parte trasera del
vehículo en la pantalla (si es un furgón o incluye
una separación completa).
La cámara de marcha atrás se activa
automáticamente al introducir la marcha atrás.
La imagen se muestra en la pantalla. La pantalla
se apaga cuando la caja de cambios está en
punto muerto o en una marcha de avance.




Las líneas azules 1 representan la dirección
general del vehículo (la separación corresponde
a la anchura del vehículo con los retrovisores).
