11 9
Conduite

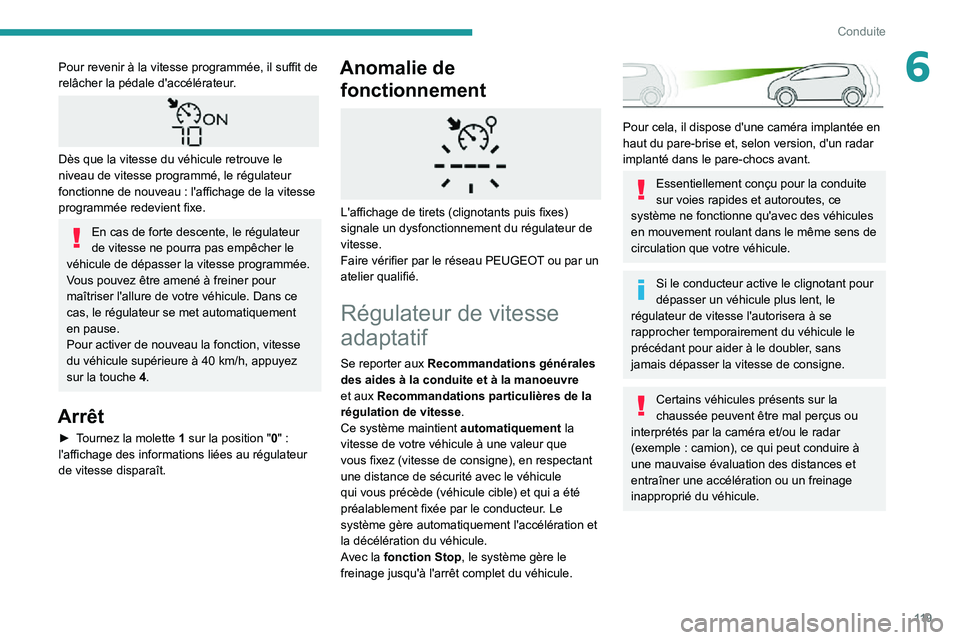

6Pour revenir à la vitesse programmée, il suffit de
relâcher la pédale d'accélérateur.


Dès que la vitesse du véhicule retrouve le
niveau de vitesse programmé, le régulateur
fonctionne de nouveau : l'affichage de la vitesse programmée redevient fixe.
En cas de forte descente, le régulateur
de vitesse ne pourra pas empêcher le
véhicule de dépasser la vitesse programmée.
Vous pouvez être amené à freiner pour
maîtriser l'allure de votre véhicule. Dans ce
cas, le régulateur se met automatiquement
en pause.
Pour activer de nouveau la fonction, vitesse
du véhicule supérieure à 40 km/h, appuyez sur la touche 4.
Arrêt
â–º Tournez la molette 1 sur la position " 0" :
l'affichage des informations liées au régulateur
de vitesse disparaît.
Anomalie de fonctionnement


L'affichage de tirets (clignotants puis fixes)
signale un dysfonctionnement du régulateur de
vitesse.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Régulateur de vitesse
adaptatif
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre
et aux Recommandations particulières de la
régulation de vitesse.
Ce système maintient automatiquement la
vitesse de votre véhicule à une valeur que
vous fixez (vitesse de consigne), en respectant
une distance de sécurité avec le véhicule
qui vous précède (véhicule cible) et qui a été
préalablement fixée par le conducteur. Le
système gère automatiquement l'accélération et
la décélération du véhicule.
Avec la fonction Stop , le système gère le
freinage jusqu'à l'arrêt complet du véhicule.


Pour cela, il dispose d'une caméra implantée en
haut du pare-brise et, selon version, d'un radar
implanté dans le pare-chocs avant.
Essentiellement conçu pour la conduite
sur voies rapides et autoroutes, ce
système ne fonctionne qu'avec des véhicules
en mouvement roulant dans le même sens de
circulation que votre véhicule.
Si le conducteur active le clignotant pour
dépasser un véhicule plus lent, le
régulateur de vitesse l'autorisera à se
rapprocher temporairement du véhicule le
précédant pour aider à le doubler, sans
jamais dépasser la vitesse de consigne.
Certains véhicules présents sur la
chaussée peuvent être mal perçus ou
interprétés par la caméra et/ou le radar
(exemple : camion), ce qui peut conduire à une mauvaise évaluation des distances et
entraîner une accélération ou un freinage
inapproprié du véhicule.

120
Conduite

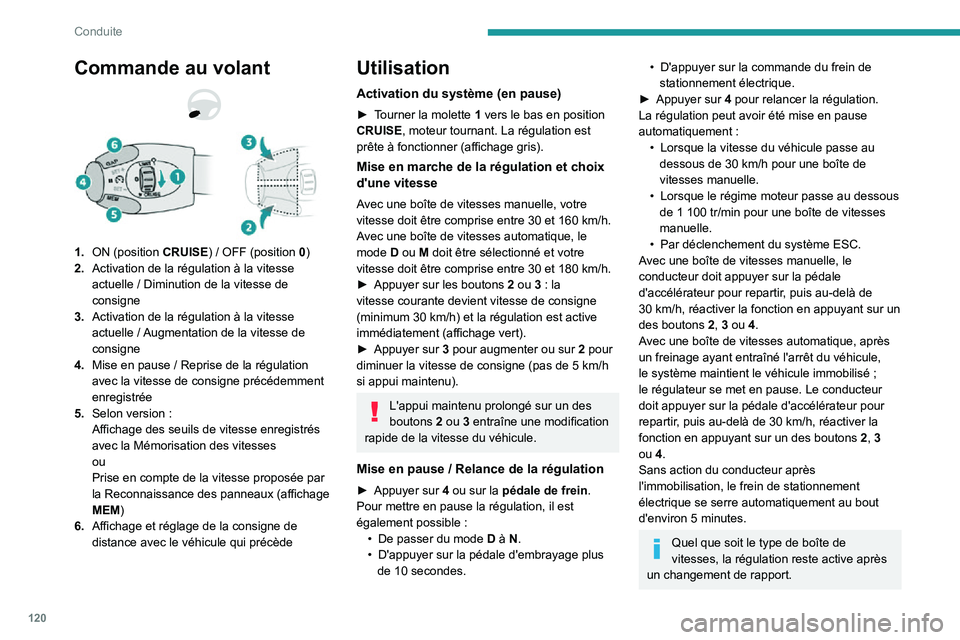

Commande au volant
1.ON (position CRUISE) / OFF (position 0)
2. Activation de la régulation à la vitesse
actuelle / Diminution de la vitesse de consigne
3. Activation de la régulation à la vitesse
actuelle / Augmentation de la vitesse de consigne
4.
Mise en pause / Reprise de la régulation avec la vitesse de consigne précédemment
enregistrée
5.
Selon version :Affichage des seuils de vitesse enregistrés
avec la Mémorisation des vitesses
ou
Prise en compte de la vitesse proposée par
la Reconnaissance des panneaux (affichage
MEM)
6. Affichage et réglage de la consigne de
distance avec le véhicule qui précède
Utilisation
Activation du système (en pause)
â–º Tourner la molette 1 vers le bas en position
CRUISE, moteur tournant. La régulation est
prête à fonctionner (affichage gris).
Mise en marche de la régulation et choix
d'une vitesse
Avec une boîte de vitesses manuelle, votre vitesse doit être comprise entre 30 et 160 km/h.Avec une boîte de vitesses automatique, le mode D ou M doit être sélectionné et votre vitesse doit être comprise entre 30 et 180 km/h.► Appuyer sur les boutons 2 ou 3 : la vitesse courante devient vitesse de consigne (minimum 30 km/h) et la régulation est active immédiatement (affichage vert).► Appuyer sur 3 pour augmenter ou sur 2 pour diminuer la vitesse de consigne (pas de 5 km/h si appui maintenu).
L'appui maintenu prolongé sur un des boutons 2 ou 3 entraîne une modification
rapide de la vitesse du véhicule.
Mise en pause / Relance de la régulation
► Appuyer sur 4 ou sur la pédale de frein.
Pour mettre en pause la régulation, il est
également possible :• De passer du mode D à N.• D'appuyer sur la pédale d'embrayage plus de 10 secondes.
• D'appuyer sur la commande du frein de stationnement électrique.► Appuyer sur 4 pour relancer la régulation.
La régulation peut avoir été mise en pause
automatiquement :• Lorsque la vitesse du véhicule passe au dessous de 30 km/h pour une boîte de vitesses manuelle.• Lorsque le régime moteur passe au dessous de 1 100 tr/min pour une boîte de vitesses manuelle.• Par déclenchement du système ESC.Avec une boîte de vitesses manuelle, le
conducteur doit appuyer sur la pédale
d'accélérateur pour repartir, puis au-delà de
30 km/h, réactiver la fonction en appuyant sur un des boutons 2, 3 ou 4.
Avec une boîte de vitesses automatique, après
un freinage ayant entraîné l'arrêt du véhicule,
le système maintient le véhicule immobilisé ; le régulateur se met en pause. Le conducteur
doit appuyer sur la pédale d'accélérateur pour
repartir, puis au-delà de 30 km/h, réactiver la
fonction en appuyant sur un des boutons 2, 3
ou 4.
Sans action du conducteur après
l'immobilisation, le frein de stationnement
électrique se serre automatiquement au bout
d'environ 5 minutes.
Quel que soit le type de boîte de
vitesses, la régulation reste active après
un changement de rapport.

121
Conduite

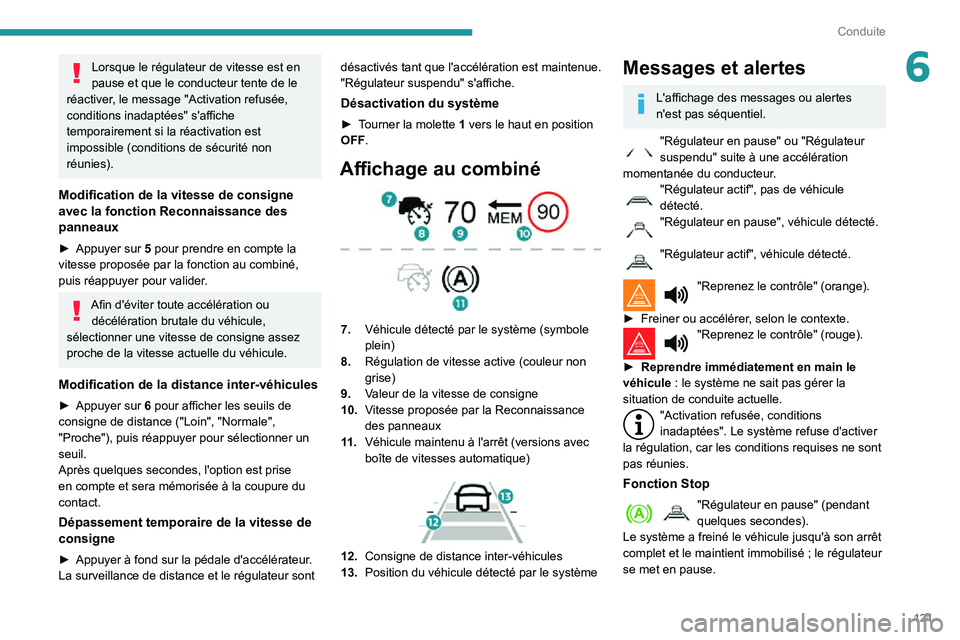

6Lorsque le régulateur de vitesse est en
pause et que le conducteur tente de le
réactiver, le message "Activation refusée,
conditions inadaptées" s'affiche
temporairement si la réactivation est
impossible (conditions de sécurité non
réunies).
Modification de la vitesse de consigne
avec la fonction Reconnaissance des
panneaux
â–º Appuyer sur 5 pour prendre en compte la
vitesse proposée par la fonction au combiné,
puis réappuyer pour valider.
Afin d'éviter toute accélération ou décélération brutale du véhicule,
sélectionner une vitesse de consigne assez
proche de la vitesse actuelle du véhicule.
Modification de la distance inter-véhicules
â–º Appuyer sur 6 pour afficher les seuils de
consigne de distance ("Loin", "Normale",
"Proche"), puis réappuyer pour sélectionner un
seuil.
Après quelques secondes, l'option est prise
en compte et sera mémorisée à la coupure du
contact.
Dépassement temporaire de la vitesse de
consigne
► Appuyer à fond sur la pédale d'accélérateur . La surveillance de distance et le régulateur sont désactivés tant que l'accélération est maintenue.
"Régulateur suspendu" s'affiche.
Désactivation du système
â–º Tourner la molette 1 vers le haut en position
OFF .
Affichage au combiné

7.Véhicule détecté par le système (symbole
plein)
8. Régulation de vitesse active (couleur non
grise)
9. Valeur de la vitesse de consigne
10. Vitesse proposée par la Reconnaissance
des panneaux
11 . Véhicule maintenu à l'arrêt (versions avec
boîte de vitesses automatique)


12.Consigne de distance inter-véhicules
13. Position du véhicule détecté par le système
Messages et alertes
L'affichage des messages ou alertes
n'est pas séquentiel.
"Régulateur en pause" ou "Régulateur suspendu" suite à une accélération
momentanée du conducteur.
"Régulateur actif", pas de véhicule
détecté.
"Régulateur en pause", véhicule détecté.
"Régulateur actif", véhicule détecté.
"Reprenez le contrôle" (orange).
► Freiner ou accélérer, selon le contexte."Reprenez le contrôle" (rouge).
► Reprendre immédiatement en main le
véhicule : le système ne sait pas gérer la situation de conduite actuelle."Activation refusée, conditions
inadaptées". Le système refuse d'activer
la régulation, car les conditions requises ne sont
pas réunies.
Fonction Stop
"Régulateur en pause" (pendant
quelques secondes).
Le système a freiné le véhicule jusqu'à son arrêt
complet et le maintient immobilisé ; le régulateur se met en pause.

122
Conduite

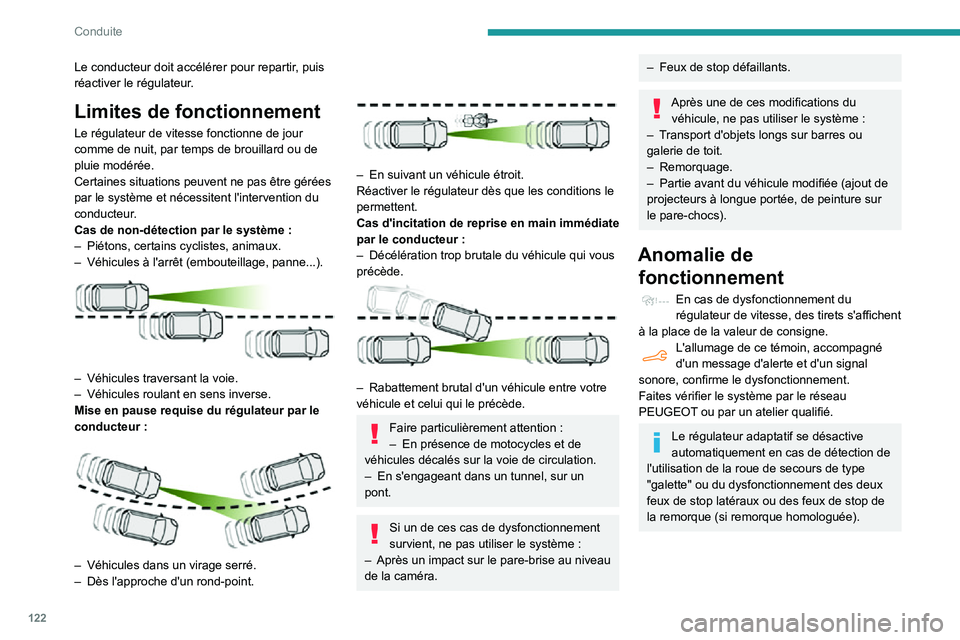

Le conducteur doit accélérer pour repartir, puis
réactiver le régulateur.
Limites de fonctionnement
Le régulateur de vitesse fonctionne de jour
comme de nuit, par temps de brouillard ou de
pluie modérée.
Certaines situations peuvent ne pas être gérées
par le système et nécessitent l'intervention du
conducteur.
Cas de non-détection par le système :– Piétons, certains cyclistes, animaux.– Véhicules à l'arrêt (embouteillage, panne...).

– Véhicules traversant la voie.– Véhicules roulant en sens inverse.Mise en pause requise du régulateur par le conducteur :

– Véhicules dans un virage serré.– Dès l'approche d'un rond-point.


– En suivant un véhicule étroit.Réactiver le régulateur dès que les conditions le
permettent.
Cas d'incitation de reprise en main immédiate
par le conducteur :– Décélération trop brutale du véhicule qui vous précède.

– Rabattement brutal d'un véhicule entre votre véhicule et celui qui le précède.
Faire particulièrement attention :– En présence de motocycles et de véhicules décalés sur la voie de circulation.– En s'engageant dans un tunnel, sur un pont.
Si un de ces cas de dysfonctionnement survient, ne pas utiliser le système :– Après un impact sur le pare-brise au niveau de la caméra.
– Feux de stop défaillants.
Après une de ces modifications du véhicule, ne pas utiliser le système :– Transport d'objets longs sur barres ou galerie de toit.– Remorquage.– Partie avant du véhicule modifiée (ajout de projecteurs à longue portée, de peinture sur
le pare-chocs).
Anomalie de fonctionnement
En cas de dysfonctionnement du
régulateur de vitesse, des tirets s'affichent
à la place de la valeur de consigne.
L'allumage de ce témoin, accompagné d'un message d'alerte et d'un signal
sonore, confirme le dysfonctionnement.
Faites vérifier le système par le réseau
PEUGEOT ou par un atelier qualifié.
Le régulateur adaptatif se désactive
automatiquement en cas de détection de
l'utilisation de la roue de secours de type
"galette" ou du dysfonctionnement des deux
feux de stop latéraux ou des feux de stop de
la remorque (si remorque homologuée).

123
Conduite

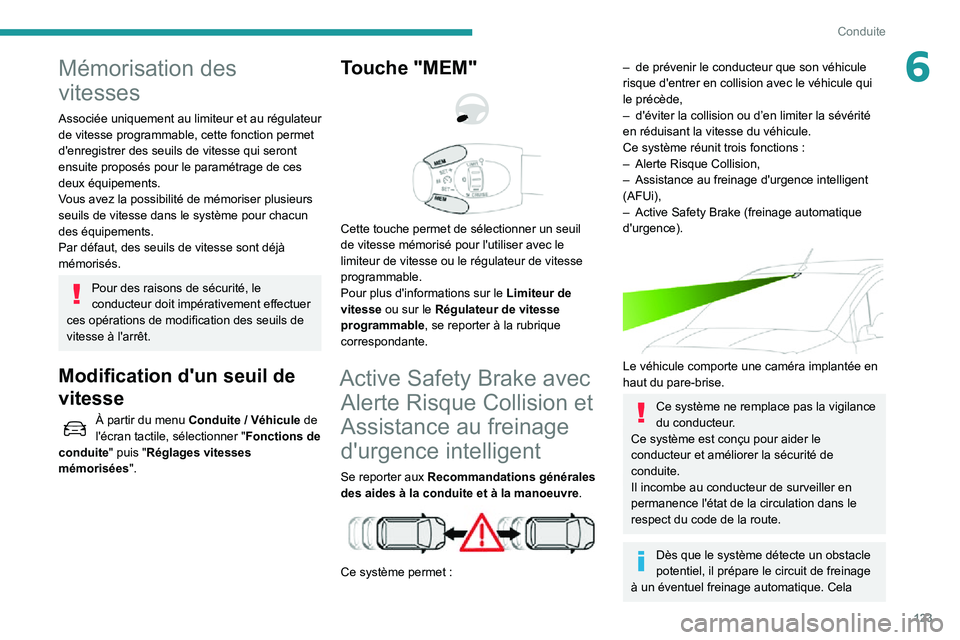

6Mémorisation des
vitesses
Associée uniquement au limiteur et au régulateur
de vitesse programmable, cette fonction permet
d'enregistrer des seuils de vitesse qui seront
ensuite proposés pour le paramétrage de ces
deux équipements.
Vous avez la possibilité de mémoriser plusieurs
seuils de vitesse dans le système pour chacun
des équipements.
Par défaut, des seuils de vitesse sont déjà
mémorisés.
Pour des raisons de sécurité, le
conducteur doit impérativement effectuer
ces opérations de modification des seuils de
vitesse à l'arrêt.
Modification d'un seuil de
vitesse
À partir du menu Conduite / Véhicule de
l'écran tactile, sélectionner " Fonctions de
conduite " puis "Réglages vitesses
mémorisées ".
Touche "MEM"


Cette touche permet de sélectionner un seuil
de vitesse mémorisé pour l'utiliser avec le
limiteur de vitesse ou le régulateur de vitesse
programmable.
Pour plus d'informations sur le Limiteur de
vitesse ou sur le Régulateur de vitesse
programmable, se reporter à la rubrique
correspondante.
Active Safety Brake avec Alerte Risque Collision et
Assistance au freinage
d'urgence intelligent
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre .


Ce système permet :
– de prévenir le conducteur que son véhicule risque d'entrer en collision avec le véhicule qui
le précède,
– d'éviter la collision ou d’en limiter la sévérité en réduisant la vitesse du véhicule.Ce système réunit trois fonctions :– Alerte Risque Collision,– Assistance au freinage d'urgence intelligent (AFUi),– Active Safety Brake (freinage automatique d'urgence).

Le véhicule comporte une caméra implantée en
haut du pare-brise.
Ce système ne remplace pas la vigilance
du conducteur.
Ce système est conçu pour aider le
conducteur et améliorer la sécurité de
conduite.
Il incombe au conducteur de surveiller en
permanence l'état de la circulation dans le
respect du code de la route.
Dès que le système détecte un obstacle
potentiel, il prépare le circuit de freinage
à un éventuel freinage automatique. Cela

124

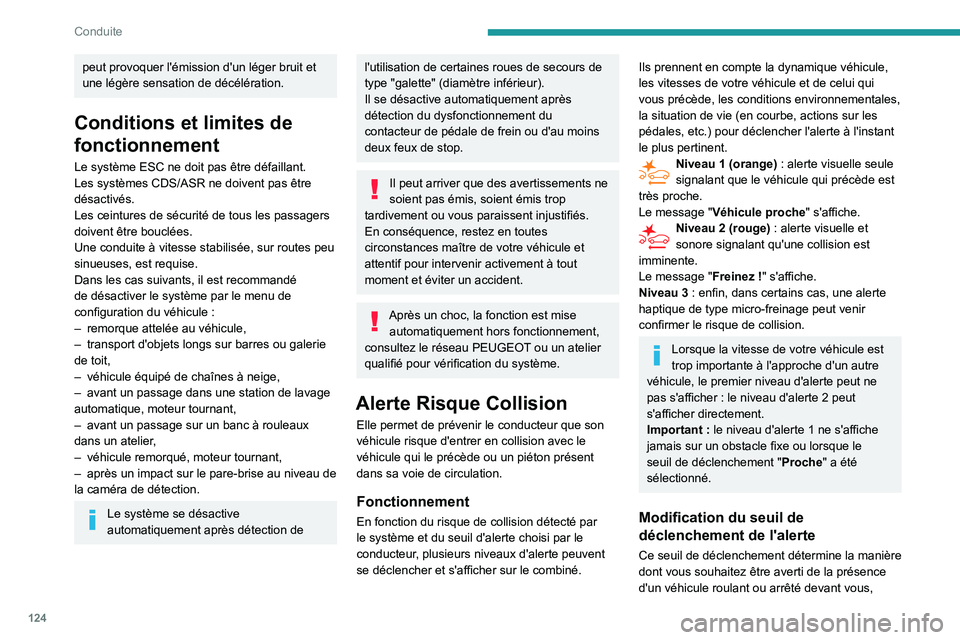

Conduite
peut provoquer l'émission d'un léger bruit et
une légère sensation de décélération.
Conditions et limites de
fonctionnement
Le système ESC ne doit pas être défaillant.
Les systèmes CDS/ASR ne doivent pas être
désactivés.
Les ceintures de sécurité de tous les passagers
doivent être bouclées.
Une conduite à vitesse stabilisée, sur routes peu
sinueuses, est requise.
Dans les cas suivants, il est recommandé
de désactiver le système par le menu de
configuration du véhicule :– remorque attelée au véhicule,– transport d'objets longs sur barres ou galerie de toit,– véhicule équipé de chaînes à neige,– avant un passage dans une station de lavage automatique, moteur tournant,– avant un passage sur un banc à rouleaux
dans un atelier,– véhicule remorqué, moteur tournant,– après un impact sur le pare-brise au niveau de la caméra de détection.
Le système se désactive
automatiquement après détection de
l'utilisation de certaines roues de secours de
type "galette" (diamètre inférieur).
Il se désactive automatiquement après
détection du dysfonctionnement du
contacteur de pédale de frein ou d'au moins
deux feux de stop.
Il peut arriver que des avertissements ne
soient pas émis, soient émis trop
tardivement ou vous paraissent injustifiés.
En conséquence, restez en toutes
circonstances maître de votre véhicule et
attentif pour intervenir activement à tout
moment et éviter un accident.
Après un choc, la fonction est mise automatiquement hors fonctionnement,
consultez le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Alerte Risque Collision
Elle permet de prévenir le conducteur que son
véhicule risque d'entrer en collision avec le
véhicule qui le précède ou un piéton présent
dans sa voie de circulation.
Fonctionnement
En fonction du risque de collision détecté par
le système et du seuil d'alerte choisi par le
conducteur, plusieurs niveaux d'alerte peuvent
se déclencher et s'afficher sur le combiné.
Ils prennent en compte la dynamique véhicule,
les vitesses de votre véhicule et de celui qui
vous précède, les conditions environnementales,
la situation de vie (en courbe, actions sur les
pédales, etc.) pour déclencher l'alerte à l'instant
le plus pertinent.
Niveau 1 (orange) : alerte visuelle seule signalant que le véhicule qui précède est
très proche.
Le message " Véhicule proche" s'affiche.
Niveau 2 (rouge) : alerte visuelle et sonore signalant qu'une collision est
imminente.
Le message "
Freinez !" s'affiche.Niveau 3 : enfin, dans certains cas, une alerte
haptique de type micro-freinage peut venir
confirmer le risque de collision.
Lorsque la vitesse de votre véhicule est
trop importante à l'approche d'un autre
véhicule, le premier niveau d'alerte peut ne
pas s'afficher : le niveau d'alerte 2 peut s'afficher directement.
Important : le niveau d'alerte 1 ne s'affiche jamais sur un obstacle fixe ou lorsque le
seuil de déclenchement " Proche" a été
sélectionné.
Modification du seuil de
déclenchement de l'alerte
Ce seuil de déclenchement détermine la manière
dont vous souhaitez être averti de la présence
d'un véhicule roulant ou arrêté devant vous,

125
Conduite
6ou d'un piéton présent dans votre voie de
circulation.
Le seuil actuel peut être modifié via le menu de
configuration du véhicule.
Vous pouvez sélectionner un des trois seuils
pré-définis :– "Lointaine ",– "Normale",– "Proche".
Le dernier seuil retenu est mémorisé à la
coupure du contact.
Assistance au freinage d'urgence intelligent (AFUi)
Dans le cas où le conducteur freine, mais pas
suffisamment pour éviter une collision, cette
fonction complète le freinage dans les limites
des lois de la physique.
Cette assistance n'a lieu que si vous effectuez
un appui sur la pédale de frein.
Active Safety Brake

Cette fonction, aussi appelée freinage
automatique d'urgence, intervient après les
alertes, si le conducteur ne réagit pas assez vite
et n'actionne pas les freins du véhicule.
Elle a pour objectif de réduire la vitesse d'impact
ou d'éviter la collision en cas de non-intervention
du conducteur.
Fonctionnement
Le système fonctionne dans les conditions suivantes :– La vitesse du véhicule ne dépasse pas
60 km/h lorsqu'un piéton est détecté.– La vitesse du véhicule ne dépasse pas 80 km/h lorsqu'un véhicule à l'arrêt est détecté.
– La vitesse du véhicule est comprise entre 10 km/h et 85 km/h lorsqu'un véhicule en mouvement est détecté.Ce témoin clignote (pendant environ 10 secondes) dès que la fonction agit sur le freinage du véhicule.
Avec une boîte de vitesses automatique, en
cas de freinage automatique d'urgence jusqu'à
l'arrêt complet du véhicule, maintenir l'appui sur
la pédale de frein pour empêcher le véhicule de
repartir.
Avec une boîte de vitesses manuelle, en cas de
freinage automatique d'urgence jusqu'à l'arrêt
complet du véhicule, le moteur peut caler.
À tout instant, le conducteur peut
conserver le contrôle du véhicule en
exerçant une action franche sur le volant et/
ou sur la pédale d'accélérateur.
Le fonctionnement peut se manifester
par de légères vibrations sur la pédale de
frein.
En cas d'arrêt complet du véhicule, le
freinage automatique est maintenu 1 à
2 secondes.
Neutralisation / Activation
Par défaut, à chaque démarrage, le système est
automatiquement activé.

126
Conduite

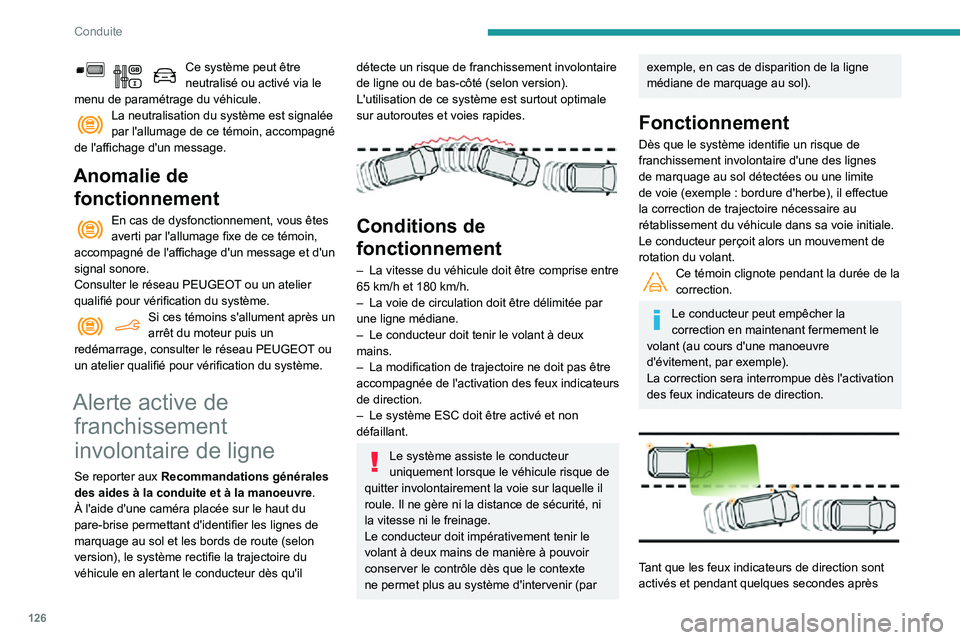

Ce système peut être neutralisé ou activé via le
menu de paramétrage du véhicule.
La neutralisation du système est signalée par l'allumage de ce témoin, accompagné
de l'affichage d'un message.
Anomalie de fonctionnement
En cas de dysfonctionnement, vous êtes averti par l'allumage fixe de ce témoin,
accompagné de l'affichage d'un message et d'un
signal sonore.
Consulter le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Si ces témoins s'allument après un arrêt du moteur puis un
redémarrage, consulter le réseau PEUGEOT ou
un atelier qualifié pour vérification du système.
Alerte active de franchissement
involontaire de ligne
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre .
À l'aide d'une caméra placée sur le haut du
pare-brise permettant d'identifier les lignes de
marquage au sol et les bords de route (selon
version), le système rectifie la trajectoire du
véhicule en alertant le conducteur dès qu'il
détecte un risque de franchissement involontaire
de ligne ou de bas-côté (selon version).
L'utilisation de ce système est surtout optimale
sur autoroutes et voies rapides.


Conditions de
fonctionnement
– La vitesse du véhicule doit être comprise entre 65 km/h et 180 km/h.– La voie de circulation doit être délimitée par une ligne médiane.– Le conducteur doit tenir le volant à deux mains.– La modification de trajectoire ne doit pas être accompagnée de l'activation des feux indicateurs
de direction.
– Le système ESC doit être activé et non défaillant.
Le système assiste le conducteur
uniquement lorsque le véhicule risque de
quitter involontairement la voie sur laquelle il
roule. Il ne gère ni la distance de sécurité, ni
la vitesse ni le freinage.
Le conducteur doit impérativement tenir le
volant à deux mains de manière à pouvoir
conserver le contrôle dès que le contexte
ne permet plus au système d'intervenir (par
exemple, en cas de disparition de la ligne
médiane de marquage au sol).
Fonctionnement
Dès que le système identifie un risque de
franchissement involontaire d'une des lignes
de marquage au sol détectées ou une limite
de voie (exemple : bordure d'herbe), il effectue la correction de trajectoire nécessaire au
rétablissement du véhicule dans sa voie initiale.
Le conducteur perçoit alors un mouvement de
rotation du volant.
Ce témoin clignote pendant la durée de la correction.
Le conducteur peut empêcher la
correction en maintenant fermement le
volant (au cours d'une manoeuvre
d'évitement, par exemple).
La correction sera interrompue dès l'activation
des feux indicateurs de direction.


Tant que les feux indicateurs de direction sont
activés et pendant quelques secondes après

127
Conduite
6leur arrêt, le système considère que tout écart de
trajectoire est volontaire et ne déclenche aucune
correction pendant cette période.Si le système détecte que le conducteur
ne tient pas suffisamment le volant
pendant une manœuvre de correction
automatique, il interrompt cette manœuvre. Une alerte est déclenchée pour inciter le
conducteur à reprendre le contrôle de son
véhicule.

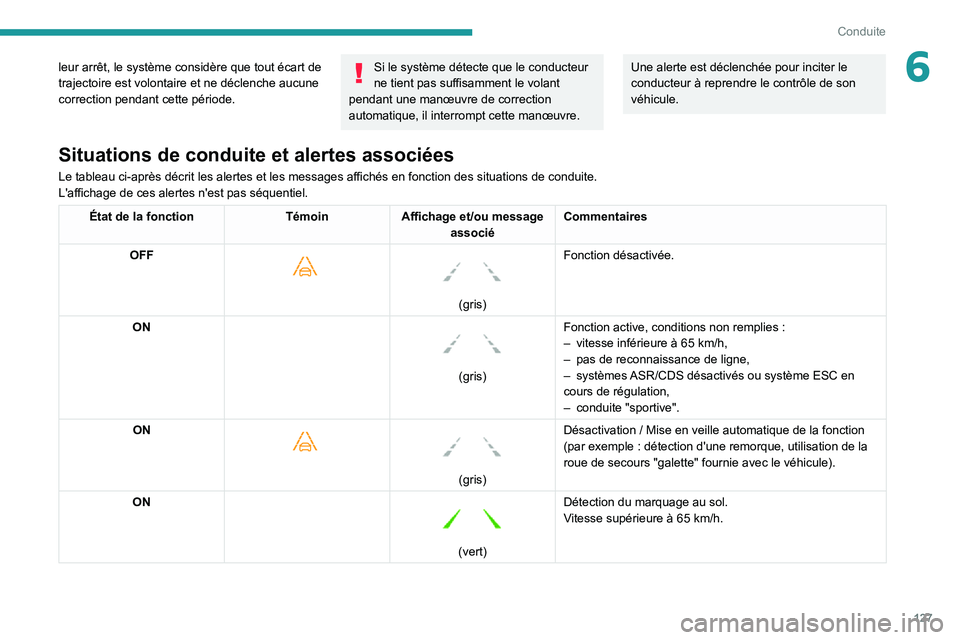

Situations de conduite et alertes associées
Le tableau ci-après décrit les alertes et les messages affichés en fonction des situations de conduite.
L'affichage de ces alertes n'est pas séquentiel.
État de la fonction TémoinAffichage et/ou message
associé Commentaires
OFF




(gris) Fonction désactivée.
ON

(gris)
Fonction active, conditions non remplies :– vitesse inférieure à 65 km/h,– pas de reconnaissance de ligne,– systèmes ASR/CDS désactivés ou système ESC en cours de régulation,– conduite "sportive".
ON



(gris)
Désactivation / Mise en veille automatique de la fonction (par exemple : détection d'une remorque, utilisation de la roue de secours "galette" fournie avec le véhicule).
ON


(vert) Détection du marquage au sol.
Vitesse supérieure à 65 km/h.

128
Conduite

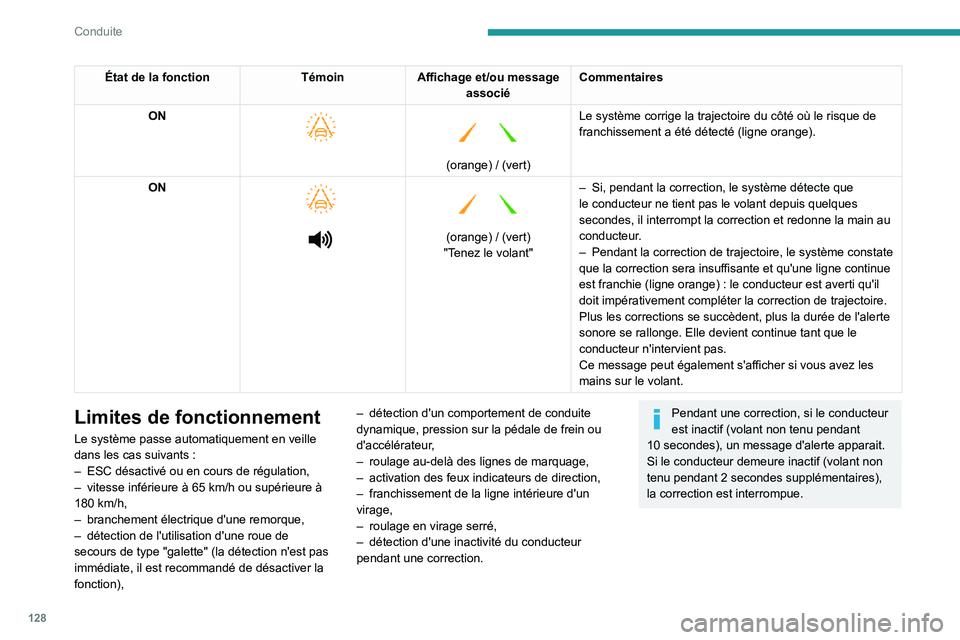

État de la fonctionTémoinAffichage et/ou message
associé Commentaires
ON




(orange) / (vert) Le système corrige la trajectoire du côté où le risque de
franchissement a été détecté (ligne orange).
ON




(orange) / (vert)
"Tenez le volant"
– Si, pendant la correction, le système détecte que le conducteur ne tient pas le volant depuis quelques
secondes, il interrompt la correction et redonne la main au
conducteur.
– Pendant la correction de trajectoire, le système constate que la correction sera insuffisante et qu'une ligne continue est franchie (ligne orange) : le conducteur est averti qu'il doit impérativement compléter la correction de trajectoire.
Plus les corrections se succèdent, plus la durée de l'alerte
sonore se rallonge. Elle devient continue tant que le
conducteur n'intervient pas.
Ce message peut également s'afficher si vous avez les
mains sur le volant.
Limites de fonctionnement
Le système passe automatiquement en veille dans les cas suivants :– ESC désactivé ou en cours de régulation,– vitesse inférieure à 65 km/h ou supérieure à 180 km/h,– branchement électrique d'une remorque,– détection de l'utilisation d'une roue de secours de type "galette" (la détection n'est pas
immédiate, il est recommandé de désactiver la
fonction),
– détection d'un comportement de conduite dynamique, pression sur la pédale de frein ou
d'accélérateur,
– roulage au-delà des lignes de marquage,– activation des feux indicateurs de direction,– franchissement de la ligne intérieure d'un virage,– roulage en virage serré,– détection d'une inactivité du conducteur pendant une correction.
Pendant une correction, si le conducteur
est inactif (volant non tenu pendant
10 secondes), un message d'alerte apparait.Si le conducteur demeure inactif (volant non tenu pendant 2 secondes supplémentaires), la correction est interrompue.
