PEUGEOT PARTNER 2021 Manuel du propriétaire (in French)

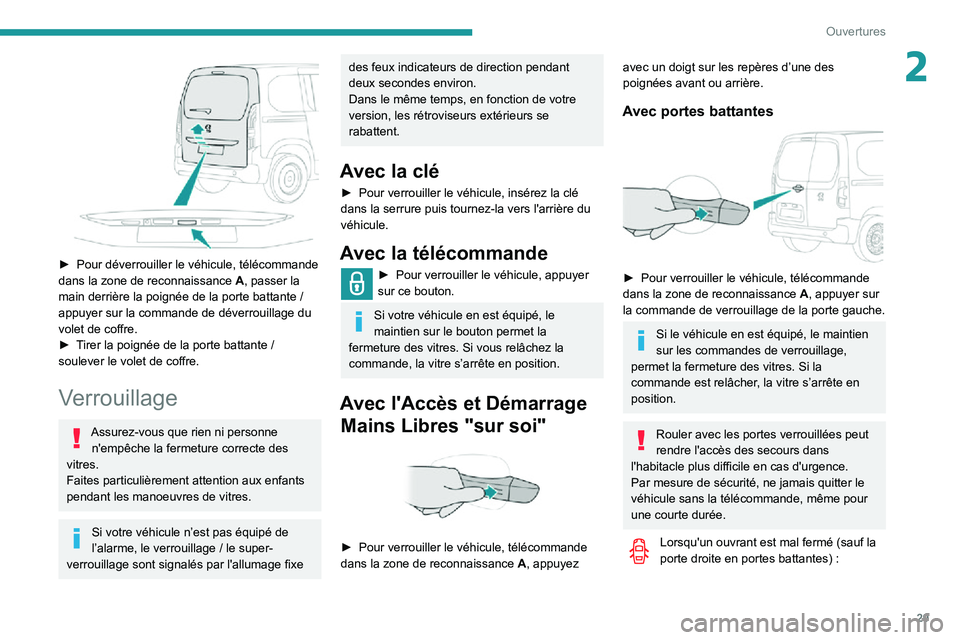

29
Ouvertures
2

► Pour déverrouiller le véhicule, télécommande dans la zone de reconnaissance A, passer la main derrière la poignée de la porte battante / appuyer sur la commande de déverrouillage du
volet de coffre.
► Tirer la poignée de la porte battante / soulever le volet de coffre.
Verrouillage
Assurez-vous que rien ni personne n'empêche la fermeture correcte des
vitres.
Faites particulièrement attention aux enfants
pendant les manoeuvres de vitres.
Si votre véhicule n’est pas équipé de l’alarme, le verrouillage / le super-verrouillage sont signalés par l'allumage fixe
des feux indicateurs de direction pendant deux secondes environ. Dans le même temps, en fonction de votre
version, les rétroviseurs extérieurs se
rabattent.
Avec la clé
► Pour verrouiller le véhicule, insérez la clé dans la serrure puis tournez-la vers l'arrière du
véhicule.
Avec la télécommande
► Pour verrouiller le véhicule, appuyer sur ce bouton.
Si votre véhicule en est équipé, le
maintien sur le bouton permet la
fermeture des vitres. Si vous relâchez la
commande, la vitre s’arrête en position.
Avec l'Accès et Démarrage Mains Libres "sur soi"


► Pour verrouiller le véhicule, télécommande dans la zone de reconnaissance A, appuyez
avec un doigt sur les repères d’une des
poignées avant ou arrière.
Avec portes battantes

► Pour verrouiller le véhicule, télécommande dans la zone de reconnaissance A, appuyer sur
la commande de verrouillage de la porte gauche.
Si le véhicule en est équipé, le maintien
sur les commandes de verrouillage,
permet la fermeture des vitres. Si la
commande est relâcher, la vitre s’arrête en
position.
Rouler avec les portes verrouillées peut
rendre l'accès des secours dans
l'habitacle plus difficile en cas d'urgence.
Par mesure de sécurité, ne jamais quitter le
véhicule sans la télécommande, même pour
une courte durée.
Lorsqu'un ouvrant est mal fermé (sauf la porte droite en portes battantes) :

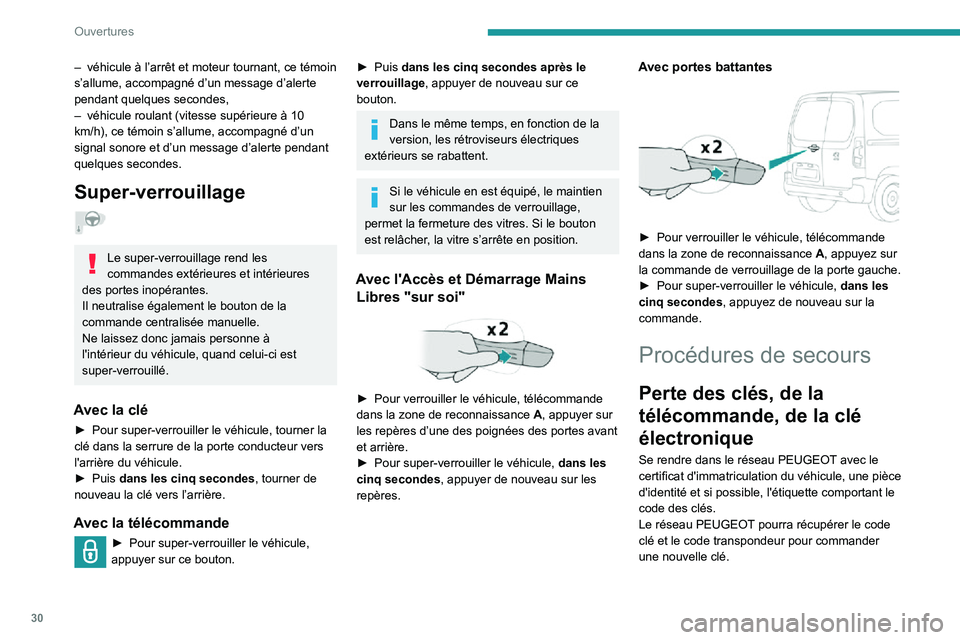

30
Ouvertures
– véhicule à l’arrêt et moteur tournant, ce témoin s’allume, accompagné d’un message d’alerte
pendant quelques secondes,
– véhicule roulant (vitesse supérieure à 10 km/h), ce témoin s’allume, accompagné d’un
signal sonore et d’un message d’alerte pendant
quelques secondes.
Super-verrouillage
Le super-verrouillage rend les
commandes extérieures et intérieures
des portes inopérantes.
Il neutralise également le bouton de la
commande centralisée manuelle.
Ne laissez donc jamais personne à
l'intérieur du véhicule, quand celui-ci est
super-verrouillé.
Avec la clé
► Pour super-verrouiller le véhicule, tourner la clé dans la serrure de la porte conducteur vers
l'arrière du véhicule.
â–º Puis dans les cinq secondes, tourner de
nouveau la clé vers l’arrière.
Avec la télécommande
► Pour super-verrouiller le véhicule, appuyer sur ce bouton.
► Puis dans les cinq secondes après le
verrouillage, appuyer de nouveau sur ce
bouton.
Dans le même temps, en fonction de la
version, les rétroviseurs électriques
extérieurs se rabattent.
Si le véhicule en est équipé, le maintien
sur les commandes de verrouillage,
permet la fermeture des vitres. Si le bouton
est relâcher, la vitre s’arrête en position.
Avec l'Accès et Démarrage Mains Libres "sur soi"


► Pour verrouiller le véhicule, télécommande dans la zone de reconnaissance A, appuyer sur
les repères d’une des poignées des portes avant
et arrière.
► Pour super-verrouiller le véhicule, dans les
cinq secondes, appuyer de nouveau sur les
repères.
Avec portes battantes


► Pour verrouiller le véhicule, télécommande dans la zone de reconnaissance A, appuyez sur
la commande de verrouillage de la porte gauche.
► Pour super-verrouiller le véhicule, dans les
cinq secondes, appuyez de nouveau sur la
commande.
Procédures de secours
Perte des clés, de la
télécommande, de la clé
électronique
Se rendre dans le réseau PEUGEOT avec le
certificat d'immatriculation du véhicule, une pièce
d'identité et si possible, l'étiquette comportant le
code des clés.
Le réseau PEUGEOT pourra récupérer le code
clé et le code transpondeur pour commander
une nouvelle clé.

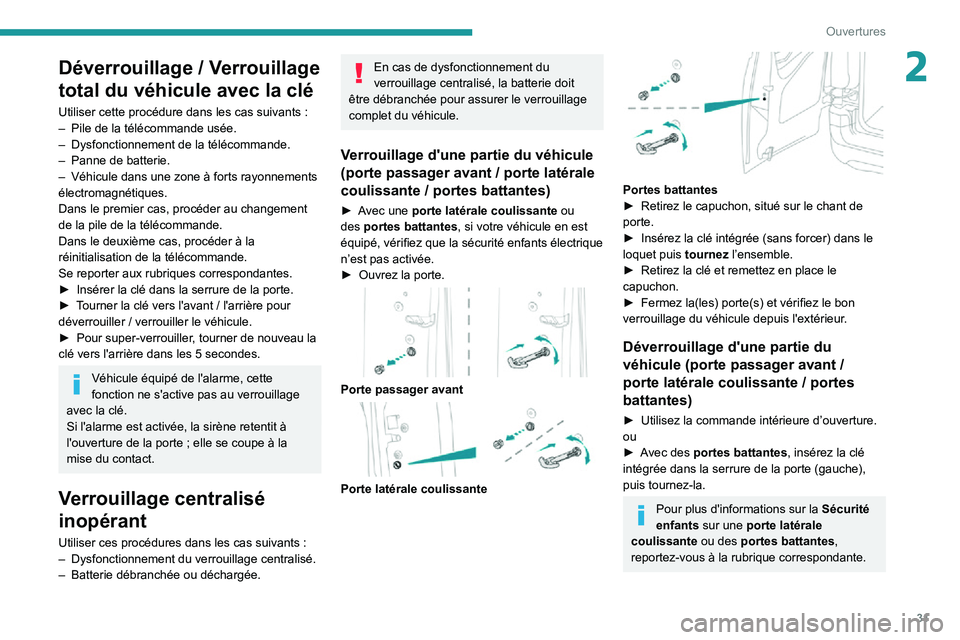

31
Ouvertures
2Déverrouillage / Verrouillage
total du véhicule avec la clé
Utiliser cette procédure dans les cas suivants :– Pile de la télécommande usée.– Dysfonctionnement de la télécommande.– Panne de batterie.– Véhicule dans une zone à forts rayonnements électromagnétiques.
Dans le premier cas, procéder au changement
de la pile de la télécommande.
Dans le deuxième cas, procéder à la
réinitialisation de la télécommande.
Se reporter aux rubriques correspondantes.
► Insérer la clé dans la serrure de la porte.► Tourner la clé vers l'avant / l'arrière pour déverrouiller / verrouiller le véhicule.► Pour super-verrouiller, tourner de nouveau la clé vers l'arrière dans les 5 secondes.
Véhicule équipé de l'alarme, cette
fonction ne s'active pas au verrouillage
avec la clé.
Si l'alarme est activée, la sirène retentit à
l'ouverture de la porte ; elle se coupe à la mise du contact.
Verrouillage centralisé
inopérant
Utiliser ces procédures dans les cas suivants :– Dysfonctionnement du verrouillage centralisé.– Batterie débranchée ou déchargée.
En cas de dysfonctionnement du
verrouillage centralisé, la batterie doit
être débranchée pour assurer le verrouillage
complet du véhicule.
Verrouillage d'une partie du véhicule
(porte passager avant / porte latérale
coulissante / portes battantes)
► Avec une porte latérale coulissante ou
des portes battantes, si votre véhicule en est
équipé, vérifiez que la sécurité enfants électrique
n’est pas activée.
â–º Ouvrez la porte.

Porte passager avant

Porte latérale coulissante

Portes battantes► Retirez le capuchon, situé sur le chant de porte.► Insérez la clé intégrée (sans forcer) dans le loquet puis tournez l’ensemble.► Retirez la clé et remettez en place le capuchon. ► Fermez la(les) porte(s) et vérifiez le bon verrouillage du véhicule depuis l'extérieur.
Déverrouillage d'une partie du
véhicule (porte passager avant /
porte latérale coulissante / portes
battantes)
► Utilisez la commande intérieure d’ouverture.ou► Avec des portes battantes, insérez la clé
intégrée dans la serrure de la porte (gauche),
puis tournez-la.
Pour plus d'informations sur la Sécurité
enfants sur une porte latérale
coulissante ou des portes battantes,
reportez-vous à la rubrique correspondante.

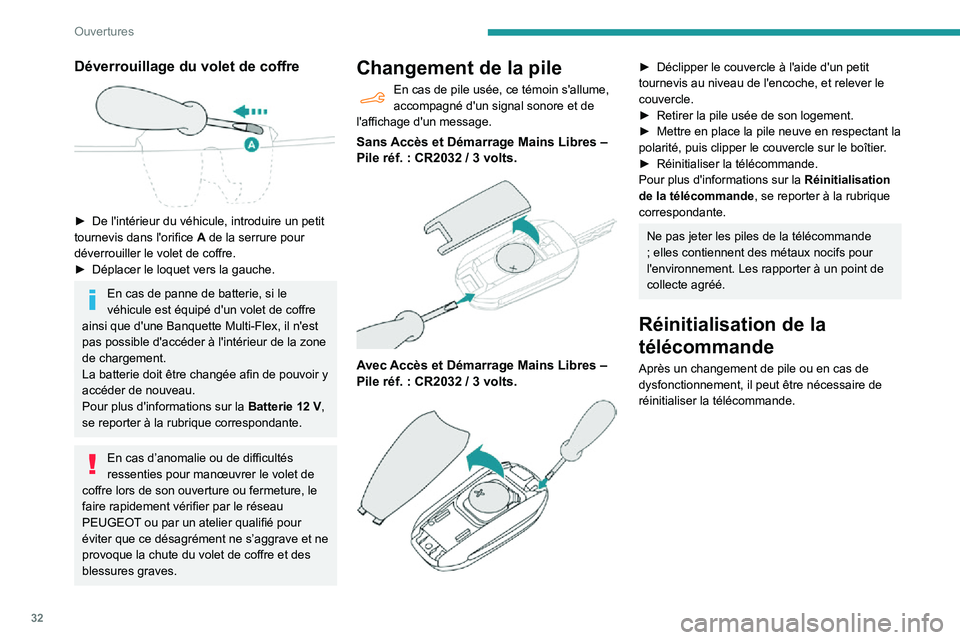

32
Ouvertures
Déverrouillage du volet de coffre

► De l'intérieur du véhicule, introduire un petit
tournevis dans l'orifice A de la serrure pour
déverrouiller le volet de coffre.
► Déplacer le loquet vers la gauche.
En cas de panne de batterie, si le
véhicule est équipé d'un volet de coffre
ainsi que d'une Banquette Multi-Flex, il n'est
pas possible d'accéder à l'intérieur de la zone
de chargement.
La batterie doit être changée afin de pouvoir y
accéder de nouveau.
Pour plus d'informations sur la Batterie 12 V,
se reporter à la rubrique correspondante.
En cas d’anomalie ou de difficultés
ressenties pour manœuvrer le volet de
coffre lors de son ouverture ou fermeture, le
faire rapidement vérifier par le réseau
PEUGEOT ou par un atelier qualifié pour
éviter que ce désagrément ne s’aggrave et ne
provoque la chute du volet de coffre et des
blessures graves.
Changement de la pile
En cas de pile usée, ce témoin s'allume, accompagné d'un signal sonore et de
l'affichage d'un message.
Sans Accès et Démarrage Mains Libres ‒ Pile réf. : CR2032 / 3 volts.

Avec Accès et Démarrage Mains Libres ‒ Pile réf. : CR2032 / 3 volts.

► Déclipper le couvercle à l'aide d'un petit tournevis au niveau de l'encoche, et relever le
couvercle.
► Retirer la pile usée de son logement.► Mettre en place la pile neuve en respectant la polarité, puis clipper le couvercle sur le boîtier.► Réinitialiser la télécommande.Pour plus d'informations sur la Réinitialisation
de la télécommande, se reporter à la rubrique
correspondante.
Ne pas jeter les piles de la télécommande
; elles contiennent des métaux nocifs pour
l'environnement. Les rapporter à un point de
collecte agréé.
Réinitialisation de la
télécommande
Après un changement de pile ou en cas de
dysfonctionnement, il peut être nécessaire de
réinitialiser la télécommande.

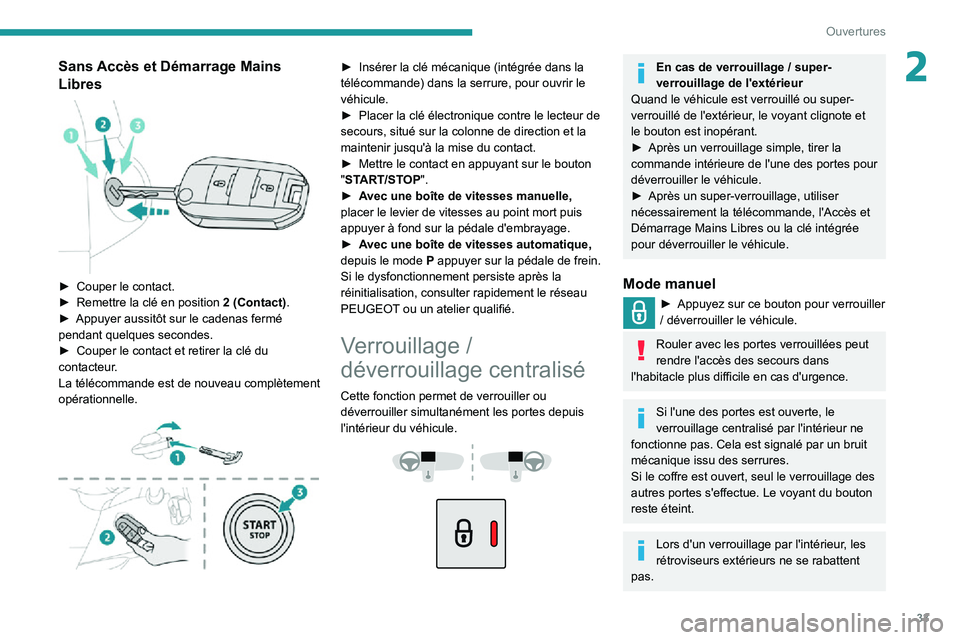

33
Ouvertures
2Sans Accès et Démarrage Mains
Libres


► Couper le contact.► Remettre la clé en position 2 (Contact).► Appuyer aussitôt sur le cadenas fermé pendant quelques secondes.► Couper le contact et retirer la clé du contacteur.
La télécommande est de nouveau complètement
opérationnelle.


► Insérer la clé mécanique (intégrée dans la télécommande) dans la serrure, pour ouvrir le
véhicule.
► Placer la clé électronique contre le lecteur de secours, situé sur la colonne de direction et la
maintenir jusqu'à la mise du contact.
► Mettre le contact en appuyant sur le bouton "START/STOP".► Avec une boîte de vitesses manuelle,
placer le levier de vitesses au point mort puis
appuyer à fond sur la pédale d'embrayage.
► Avec une boîte de vitesses automatique, depuis le mode P appuyer sur la pédale de frein.
Si le dysfonctionnement persiste après la
réinitialisation, consulter rapidement le réseau
PEUGEOT ou un atelier qualifié.
Verrouillage /
déverrouillage centralisé
Cette fonction permet de verrouiller ou
déverrouiller simultanément les portes depuis
l'intérieur du véhicule.



En cas de verrouillage / super-verrouillage de l'extérieur
Quand le véhicule est verrouillé ou super-
verrouillé de l'extérieur, le voyant clignote et
le bouton est inopérant.
► Après un verrouillage simple, tirer la commande intérieure de l'une des portes pour
déverrouiller le véhicule.
► Après un super-verrouillage, utiliser nécessairement la télécommande, l'Accès et
Démarrage Mains Libres ou la clé intégrée
pour déverrouiller le véhicule.
Mode manuel
► Appuyez sur ce bouton pour verrouiller / déverrouiller le véhicule.
Rouler avec les portes verrouillées peut
rendre l'accès des secours dans
l'habitacle plus difficile en cas d'urgence.
Si l'une des portes est ouverte, le
verrouillage centralisé par l'intérieur ne
fonctionne pas. Cela est signalé par un bruit
mécanique issu des serrures.
Si le coffre est ouvert, seul le verrouillage des
autres portes s'effectue. Le voyant du bouton
reste éteint.
Lors d'un verrouillage par l'intérieur, les
rétroviseurs extérieurs ne se rabattent
pas.

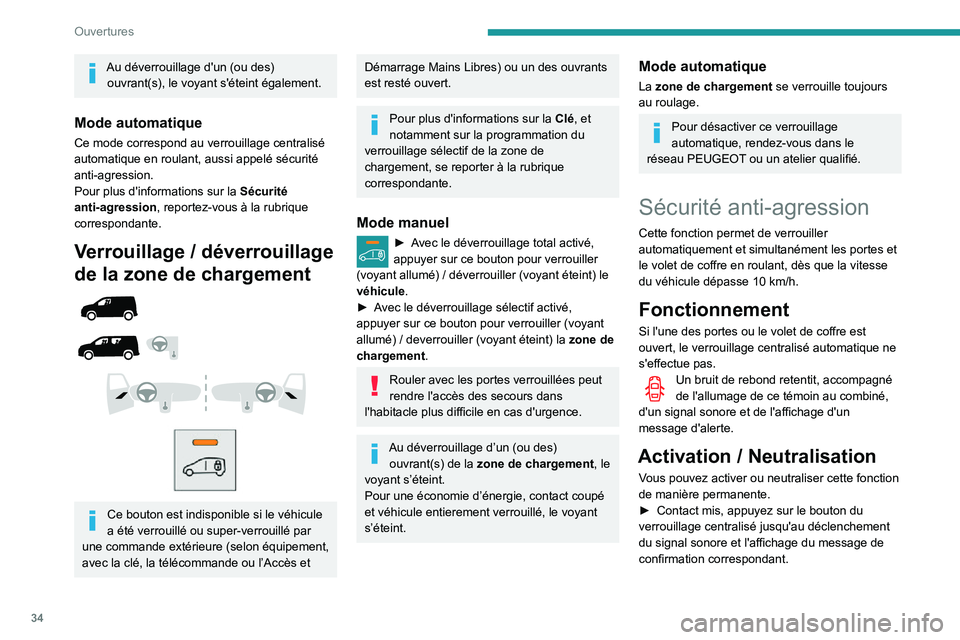

34
Ouvertures
Au déverrouillage d'un (ou des) ouvrant(s), le voyant s'éteint également.
Mode automatique
Ce mode correspond au verrouillage centralisé
automatique en roulant, aussi appelé sécurité
anti-agression.
Pour plus d'informations sur la Sécurité
anti-agression, reportez-vous à la rubrique
correspondante.
Verrouillage / déverrouillage
de la zone de chargement




Ce bouton est indisponible si le véhicule
a été verrouillé ou super-verrouillé par
une commande extérieure (selon équipement,
avec la clé, la télécommande ou l’Accès et
Démarrage Mains Libres) ou un des ouvrants
est resté ouvert.
Pour plus d'informations sur la Clé, et
notamment sur la programmation du
verrouillage sélectif de la zone de
chargement, se reporter à la rubrique
correspondante.
Mode manuel
► Avec le déverrouillage total activé, appuyer sur ce bouton pour verrouiller
(voyant allumé) / déverrouiller (voyant éteint) le
véhicule.
► Avec le déverrouillage sélectif activé, appuyer sur ce bouton pour verrouiller (voyant
allumé) / deverrouiller (voyant éteint) la zone de
chargement.
Rouler avec les portes verrouillées peut
rendre l'accès des secours dans
l'habitacle plus difficile en cas d'urgence.
Au déverrouillage d’un (ou des) ouvrant(s) de la zone de chargement, le
voyant s’éteint.
Pour une économie d’énergie, contact coupé
et véhicule entierement verrouillé, le voyant
s’éteint.
Mode automatique
La zone de chargement se verrouille toujours
au roulage.
Pour désactiver ce verrouillage
automatique, rendez-vous dans le
réseau PEUGEOT ou un atelier qualifié.
Sécurité anti-agression
Cette fonction permet de verrouiller
automatiquement et simultanément les portes et
le volet de coffre en roulant, dès que la vitesse
du véhicule dépasse 10 km/h.
Fonctionnement
Si l'une des portes ou le volet de coffre est
ouvert, le verrouillage centralisé automatique ne
s'effectue pas.
Un bruit de rebond retentit, accompagné de l'allumage de ce témoin au combiné,
d'un signal sonore et de l'affichage d'un
message d'alerte.
Activation / Neutralisation
Vous pouvez activer ou neutraliser cette fonction
de manière permanente.
► Contact mis, appuyez sur le bouton du verrouillage centralisé jusqu'au déclenchement
du signal sonore et l'affichage du message de
confirmation correspondant.

35
Ouvertures

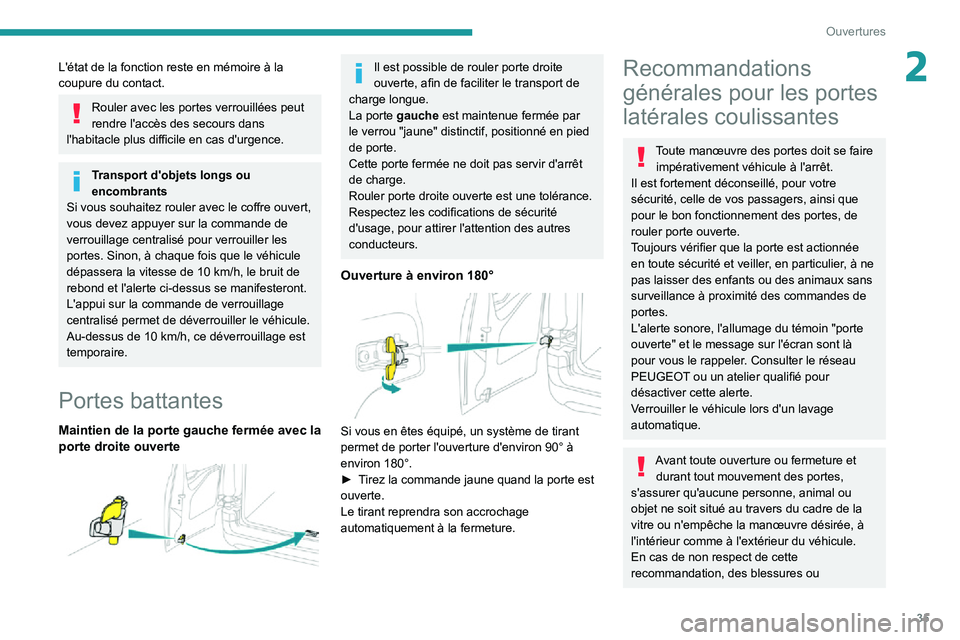

2L'état de la fonction reste en mémoire à la
coupure du contact.
Rouler avec les portes verrouillées peut
rendre l'accès des secours dans
l'habitacle plus difficile en cas d'urgence.
Transport d'objets longs ou
encombrants
Si vous souhaitez rouler avec le coffre ouvert,
vous devez appuyer sur la commande de
verrouillage centralisé pour verrouiller les
portes. Sinon, à chaque fois que le véhicule
dépassera la vitesse de 10 km/h, le bruit de
rebond et l'alerte ci-dessus se manifesteront.
L'appui sur la commande de verrouillage
centralisé permet de déverrouiller le véhicule.
Au-dessus de 10 km/h, ce déverrouillage est
temporaire.
Portes battantes
Maintien de la porte gauche fermée avec la
porte droite ouverte


Il est possible de rouler porte droite
ouverte, afin de faciliter le transport de
charge longue.
La porte gauche est maintenue fermée par
le verrou "jaune" distinctif, positionné en pied
de porte.
Cette porte fermée ne doit pas servir d'arrêt
de charge.
Rouler porte droite ouverte est une tolérance.
Respectez les codifications de sécurité
d'usage, pour attirer l'attention des autres
conducteurs.
Ouverture à environ 180°

Si vous en êtes équipé, un système de tirant
permet de porter l'ouverture d'environ 90° à
environ 180°.
â–º Tirez la commande jaune quand la porte est ouverte.
Le tirant reprendra son accrochage
automatiquement à la fermeture.
Recommandations
générales pour les portes
latérales coulissantes
Toute manœuvre des portes doit se faire impérativement véhicule à l'arrêt.
Il est fortement déconseillé, pour votre
sécurité, celle de vos passagers, ainsi que
pour le bon fonctionnement des portes, de
rouler porte ouverte.
Toujours vérifier que la porte est actionnée
en toute sécurité et veiller, en particulier, à ne
pas laisser des enfants ou des animaux sans
surveillance à proximité des commandes de
portes.
L'alerte sonore, l'allumage du témoin "porte
ouverte" et le message sur l'écran sont là
pour vous le rappeler. Consulter le réseau
PEUGEOT ou un atelier qualifié pour
désactiver cette alerte.
Verrouiller le véhicule lors d'un lavage
automatique.
Avant toute ouverture ou fermeture et durant tout mouvement des portes,
s'assurer qu'aucune personne, animal ou
objet ne soit situé au travers du cadre de la
vitre ou n'empêche la manœuvre désirée, à
l'intérieur comme à l'extérieur du véhicule.
En cas de non respect de cette
recommandation, des blessures ou

36
Ouvertures

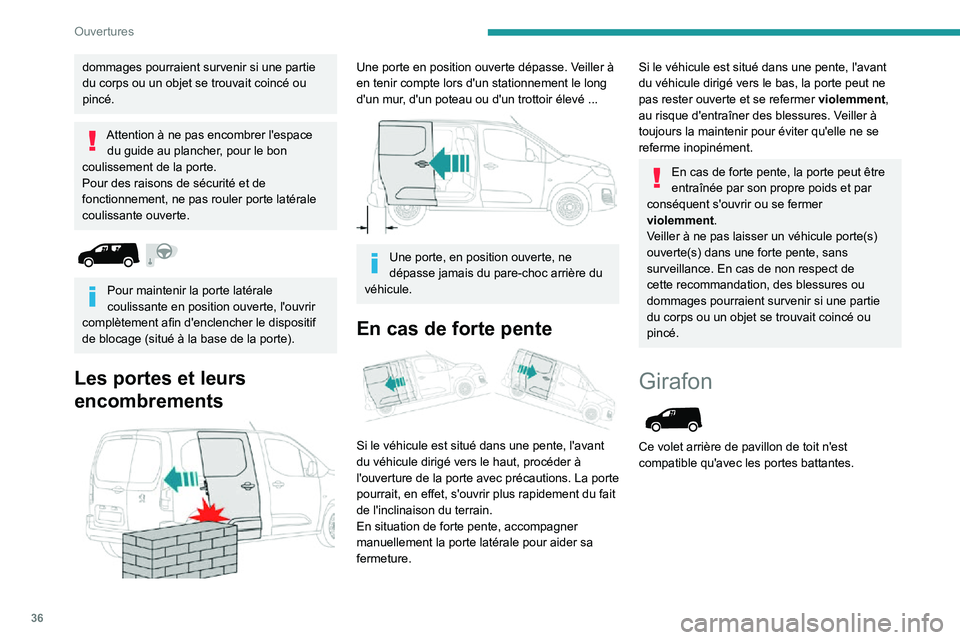

dommages pourraient survenir si une partie
du corps ou un objet se trouvait coincé ou
pincé.
Attention à ne pas encombrer l'espace du guide au plancher, pour le bon
coulissement de la porte.
Pour des raisons de sécurité et de
fonctionnement, ne pas rouler porte latérale
coulissante ouverte.


Pour maintenir la porte latérale
coulissante en position ouverte, l'ouvrir
complètement afin d'enclencher le dispositif
de blocage (situé à la base de la porte).
Les portes et leurs
encombrements


Une porte en position ouverte dépasse. Veiller à
en tenir compte lors d'un stationnement le long
d'un mur, d'un poteau ou d'un trottoir élevé ...


Une porte, en position ouverte, ne
dépasse jamais du pare-choc arrière du
véhicule.
En cas de forte pente

Si le véhicule est situé dans une pente, l'avant
du véhicule dirigé vers le haut, procéder à
l'ouverture de la porte avec précautions. La porte
pourrait, en effet, s'ouvrir plus rapidement du fait
de l'inclinaison du terrain.
En situation de forte pente, accompagner
manuellement la porte latérale pour aider sa
fermeture.
Si le véhicule est situé dans une pente, l'avant
du véhicule dirigé vers le bas, la porte peut ne
pas rester ouverte et se refermer violemment,
au risque d'entraîner des blessures. Veiller à
toujours la maintenir pour éviter qu'elle ne se
referme inopinément.
En cas de forte pente, la porte peut être
entraînée par son propre poids et par
conséquent s'ouvrir ou se fermer
violemment.
Veiller à ne pas laisser un véhicule porte(s)
ouverte(s) dans une forte pente, sans
surveillance. En cas de non respect de
cette recommandation, des blessures ou
dommages pourraient survenir si une partie
du corps ou un objet se trouvait coincé ou
pincé.
Girafon

Ce volet arrière de pavillon de toit n'est
compatible qu'avec les portes battantes.

37
Ouvertures
2

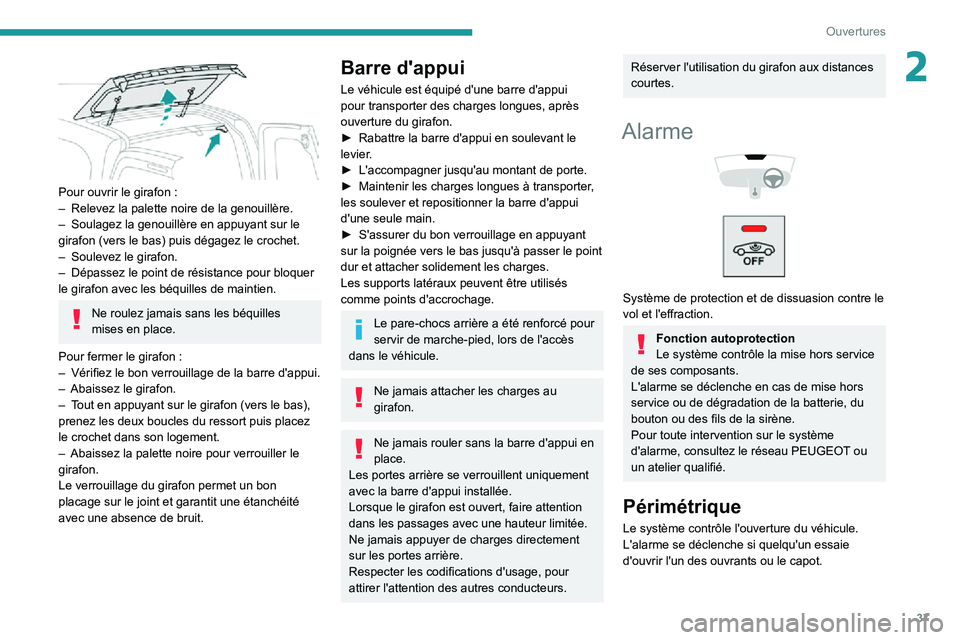

Pour ouvrir le girafon :– Relevez la palette noire de la genouillère.– Soulagez la genouillère en appuyant sur le girafon (vers le bas) puis dégagez le crochet.– Soulevez le girafon.– Dépassez le point de résistance pour bloquer le girafon avec les béquilles de maintien.
Ne roulez jamais sans les béquilles
mises en place.
Pour fermer le girafon :– Vérifiez le bon verrouillage de la barre d'appui.– Abaissez le girafon.– Tout en appuyant sur le girafon (vers le bas), prenez les deux boucles du ressort puis placez
le crochet dans son logement.
– Abaissez la palette noire pour verrouiller le girafon.
Le verrouillage du girafon permet un bon
placage sur le joint et garantit une étanchéité
avec une absence de bruit.
Barre d'appui
Le véhicule est équipé d'une barre d'appui
pour transporter des charges longues, après
ouverture du girafon.
► Rabattre la barre d'appui en soulevant le levier.► L'accompagner jusqu'au montant de porte.► Maintenir les charges longues à transporter, les soulever et repositionner la barre d'appui
d'une seule main.
► S'assurer du bon verrouillage en appuyant sur la poignée vers le bas jusqu'à passer le point
dur et attacher solidement les charges.
Les supports latéraux peuvent être utilisés
comme points d'accrochage.
Le pare-chocs arrière a été renforcé pour
servir de marche-pied, lors de l'accès
dans le véhicule.
Ne jamais attacher les charges au
girafon.
Ne jamais rouler sans la barre d'appui en
place.
Les portes arrière se verrouillent uniquement
avec la barre d'appui installée.
Lorsque le girafon est ouvert, faire attention
dans les passages avec une hauteur limitée.
Ne jamais appuyer de charges directement
sur les portes arrière.
Respecter les codifications d'usage, pour
attirer l'attention des autres conducteurs.
Réserver l'utilisation du girafon aux distances
courtes.
Alarme


Système de protection et de dissuasion contre le
vol et l'effraction.
Fonction autoprotection
Le système contrôle la mise hors service
de ses composants.
L'alarme se déclenche en cas de mise hors
service ou de dégradation de la batterie, du
bouton ou des fils de la sirène.
Pour toute intervention sur le système
d'alarme, consultez le réseau PEUGEOT ou
un atelier qualifié.
Périmétrique
Le système contrôle l'ouverture du véhicule.
L'alarme se déclenche si quelqu'un essaie
d'ouvrir l'un des ouvrants ou le capot.

38
Ouvertures

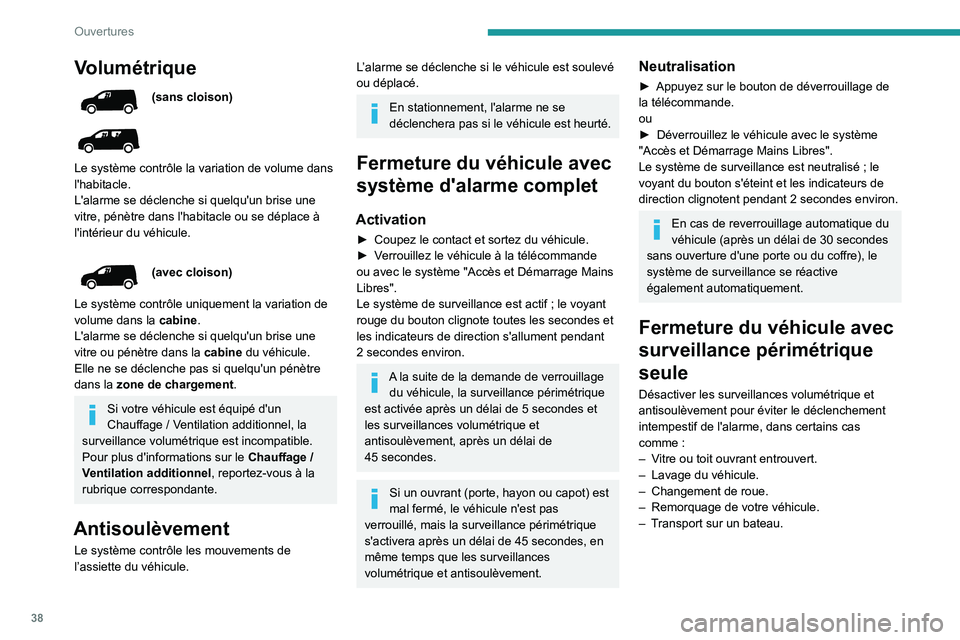

Volumétrique
(sans cloison)


Le système contrôle la variation de volume dans
l'habitacle.
L'alarme se déclenche si quelqu'un brise une
vitre, pénètre dans l'habitacle ou se déplace à
l'intérieur du véhicule.
(avec cloison)
Le système contrôle uniquement la variation de
volume dans la cabine.
L'alarme se déclenche si quelqu'un brise une
vitre ou pénètre dans la cabine du véhicule.
Elle ne se déclenche pas si quelqu'un pénètre
dans la zone de chargement.
Si votre véhicule est équipé d'un
Chauffage / Ventilation additionnel, la
surveillance volumétrique est incompatible.
Pour plus d'informations sur le Chauffage /
Ventilation additionnel , reportez-vous à la
rubrique correspondante.
Antisoulèvement
Le système contrôle les mouvements de
l’assiette du véhicule.
L’alarme se déclenche si le véhicule est soulevé
ou déplacé.
En stationnement, l'alarme ne se
déclenchera pas si le véhicule est heurté.
Fermeture du véhicule avec
système d'alarme complet
Activation
► Coupez le contact et sortez du véhicule.► Verrouillez le véhicule à la télécommande ou avec le système "Accès et Démarrage Mains
Libres".
Le système de surveillance est actif ; le voyant
rouge du bouton clignote toutes les secondes et
les indicateurs de direction s'allument pendant
2 secondes environ.
A la suite de la demande de verrouillage du véhicule, la surveillance périmétrique
est activée après un délai de 5 secondes et les surveillances volumétrique et
antisoulèvement, après un délai de
45 secondes.
Si un ouvrant (porte, hayon ou capot) est
mal fermé, le véhicule n'est pas
verrouillé, mais la surveillance périmétrique
s'activera après un délai de 45 secondes, en même temps que les surveillances
volumétrique et antisoulèvement.
Neutralisation
► Appuyez sur le bouton de déverrouillage de la télécommande.
ou
► Déverrouillez le véhicule avec le système "Accès et Démarrage Mains Libres".
Le système de surveillance est neutralisé ; le
voyant du bouton s'éteint et les indicateurs de
direction clignotent pendant 2 secondes environ.
En cas de reverrouillage automatique du
véhicule (après un délai de 30 secondes
sans ouverture d'une porte ou du coffre), le
système de surveillance se réactive
également automatiquement.
Fermeture du véhicule avec
surveillance périmétrique
seule
Désactiver les surveillances volumétrique et
antisoulèvement pour éviter le déclenchement
intempestif de l'alarme, dans certains cas
comme :– Vitre ou toit ouvrant entrouvert.– Lavage du véhicule.– Changement de roue.– Remorquage de votre véhicule.– Transport sur un bateau.
