Bedienungseinheit
KOMBIINSTRUMENT Anzeigefelder
BEDIENEINHEITBildschirm
Informationen werden je nach
Fahrzeugausstattung in verschiedenen
Anzeigeformaten an Bord des
Fahrzeugs dargestellt.

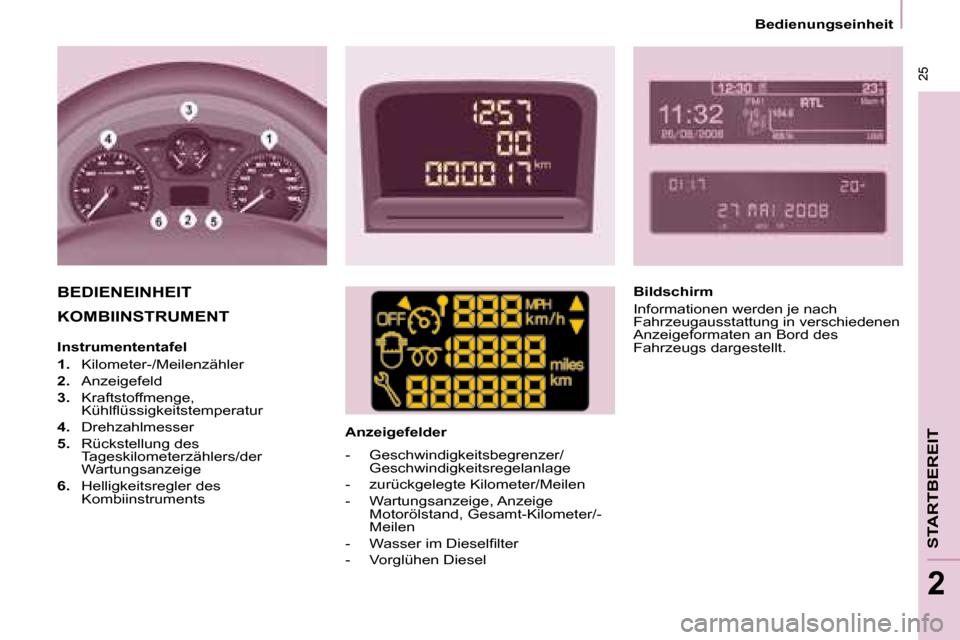

Instrumententafel
1.
Kilometer-/Meilenzähler
2. Anzeigefeld
3. Kraftstoffmenge,
K ü h l l ü s s i g k e i t s t e m p e r a t u r
4. Drehzahlmesser
5. Rückstellung des
Tageskilometerzählers/der
Wartungsanzeige
6. Helligkeitsregler des
Kombiinstruments - Geschwindigkeitsbegrenzer/
Geschwindigkeitsregelanlage
- zurückgelegte Kilometer/Meilen
- Wartungsanzeige, Anzeige Motorölstand, Gesamt-Kilometer/-
Meilen
- W a s s e r i m D i e s e l i l t e r
- Vorglühen Diesel
Page 22 of 159
26
Bedienungseinheit
Mittelkonsole mit Bildschirm
Kombiinstrument ohne Bildschirm
- drehen Sie den Schalter nach rechts, um den Stundenwert zu
erhöhen (für einen schnellen
Durchlauf den Drehschalter nach
rechts gedrückt halten),
- drehen Sie den Schalter nach links: 24 H oder 12 H wird angezeigt,
- drehen Sie den Schalter nach rechts, um 24 H oder 12 H
auszuwählen,
- drehen Sie den Schalter nach links, um das Einstellen zu beenden.
Nach ungefähr 30 Sekunden ohne
weitere Aktion erscheint wieder die
aktuelle Anzeige.

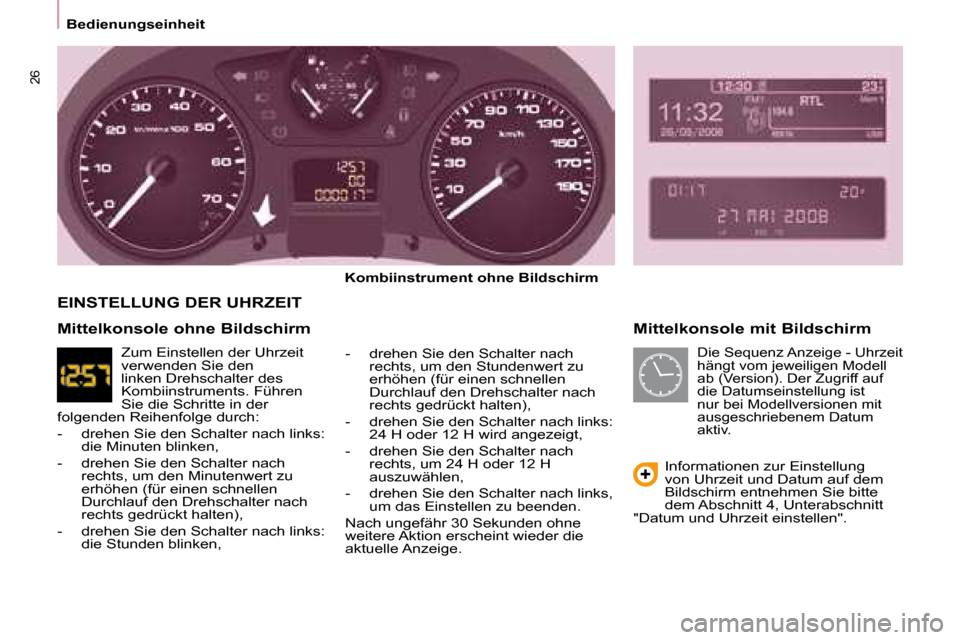

EINSTELLUNG DER UHRZEIT
Informationen zur Einstellung
von Uhrzeit und Datum auf dem
Bildschirm entnehmen Sie bitte
dem Abschnitt 4, Unterabschnitt
"Datum und Uhrzeit einstellen".
Mittelkonsole ohne Bildschirm
Die Sequenz Anzeige - Uhrzeit
hängt vom jeweiligen Modell
ab (Version). Der Zugriff auf
die Datumseinstellung ist
nur bei Modellversionen mit
ausgeschriebenem Datum
aktiv.Zum Einstellen der Uhrzeit
verwenden Sie den
linken Drehschalter des
Kombiinstruments. Führen
Sie die Schritte in der
folgenden Reihenfolge durch:
- drehen Sie den Schalter nach links: die Minuten blinken,
- drehen Sie den Schalter nach rechts, um den Minutenwert zu
erhöhen (für einen schnellen
Durchlauf den Drehschalter nach
rechts gedrückt halten),
- drehen Sie den Schalter nach links: die Stunden blinken,
Page 23 of 159
27
STARTBEREIT
2
27
2
Bedienungseinheit
KONTROLLLEUCHTEN
Bei jedem Startvorgang leuchtet im Rahmen eines Kontrolltests eine Reihe von Kontrollleuchten auf. Sie erlöschen nach
kurzer Zeit. Bei laufendem Motor fungiert die Kontrollleuchte a ls Warnsignal, sofern sie durchgängig leuchtet bzw. blinkt.
Diese erste Warnung kann in Verbindung mit einem akustischen Si gnal und einer Meldung auf der Anzeige auftreten.
Sie sollten diese Warnhinweise in jedem Fall beachten.

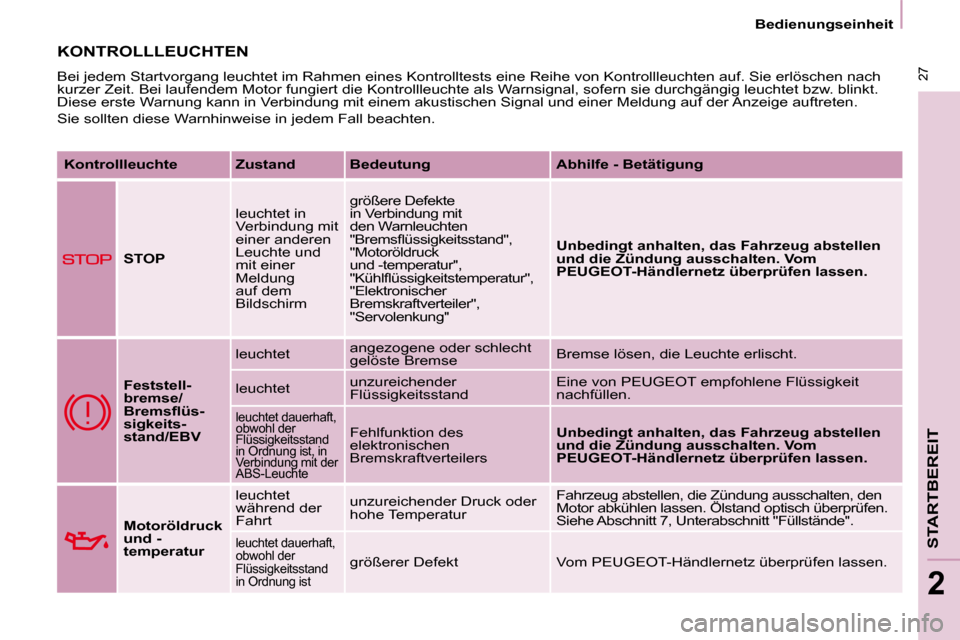

Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung
STOP leuchtet in
Verbindung mit
einer anderen
Leuchte und
mit einer
Meldung
auf dem
Bildschirm größere Defekte
in Verbindung mit
den Warnleuchten
" B r e m s l ü s s i g k e i t s s t a n d " ,
"Motoröldruck
und -temperatur",
" K ü h l l ü s s i g k e i t s t e m p e r a t u r " ,
"Elektronischer
Bremskraftverteiler",
"Servolenkung"
Unbedingt anhalten, das Fahrzeug abstellen
und die Zündung ausschalten. Vom
PEUGEOT-Händlernetz überprüfen lassen.
Feststell-
bremse/
B r e m s l ü s -
sigkeits-
stand/EBV leuchtet
angezogene oder schlecht
gelöste Bremse Bremse lösen, die Leuchte erlischt.
leuchtet unzureichender
Flüssigkeitsstand Eine von PEUGEOT empfohlene Flüssigkeit
nachfüllen.
leuchtet dauerhaft,
obwohl der
Flüssigkeitsstand
in Ordnung ist, in
Verbindung mit der
ABS-LeuchteFehlfunktion des
elektronischen
BremskraftverteilersUnbedingt anhalten, das Fahrzeug abstellen
und die Zündung ausschalten. Vom
PEUGEOT-Händlernetz überprüfen lassen.
Motoröldruck
und -
temperatur leuchtet
während der
Fahrt
unzureichender Druck oder
hohe Temperatur Fahrzeug abstellen, die Zündung ausschalten, den
Motor abkühlen lassen. Ölstand optisch überprüfen.
Siehe Abschnitt 7, Unterabschnitt "Füllstände".
leuchtet dauerhaft,
obwohl der
Flüssigkeitsstand
in Ordnung ist
größerer Defekt Vom PEUGEOT-Händlernetz überprüfen lassen.
Page 24 of 159
28
Bedienungseinheit

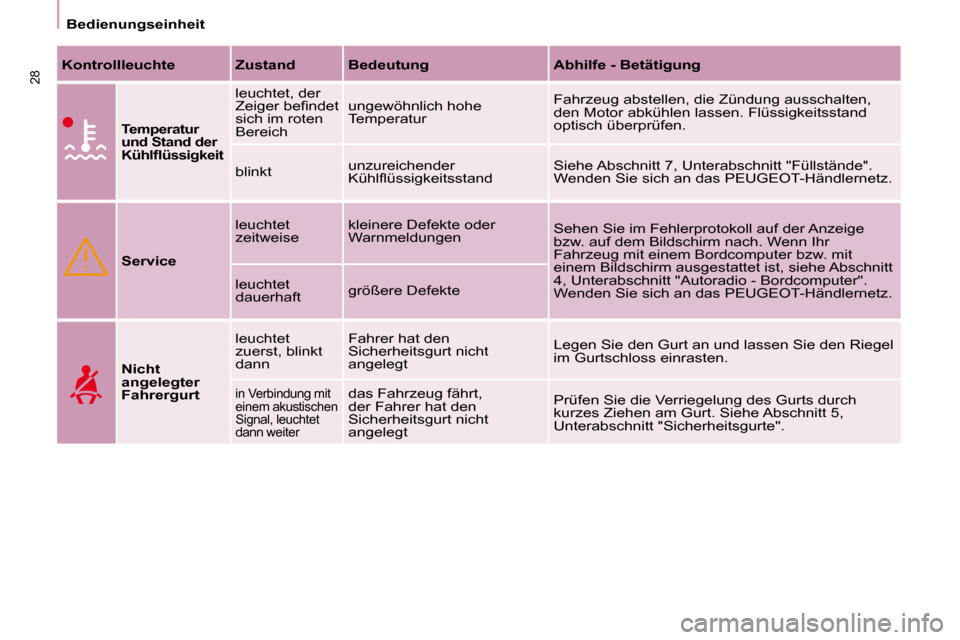

Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung
Temperatur
und Stand der
K ü h l l ü s s i g k e i t
leuchtet, der
Z e i g e r b e i n d e t
sich im roten
Bereichungewöhnlich hohe
Temperatur
Fahrzeug abstellen, die Zündung ausschalten,
den Motor abkühlen lassen. Flüssigkeitsstand
optisch überprüfen.
blinkt unzureichender
K ü h l l ü s s i g k e i t s s t a n d Siehe Abschnitt 7, Unterabschnitt "Füllstände".
Wenden Sie sich an das PEUGEOT-Händlernetz.
Service leuchtet
zeitweise
kleinere Defekte oder
Warnmeldungen
Sehen Sie im Fehlerprotokoll auf der Anzeige
bzw. auf dem Bildschirm nach. Wenn Ihr
Fahrzeug mit einem Bordcomputer bzw. mit
einem Bildschirm ausgestattet ist, siehe Abschnitt
4, Unterabschnitt "Autoradio - Bordcomputer".
Wenden Sie sich an das PEUGEOT-Händlernetz.
leuchtet
dauerhaft
größere Defekte
Nicht
angelegter
Fahrergurt leuchtet
zuerst, blinkt
dann
Fahrer hat den
Sicherheitsgurt nicht
angelegt
Legen Sie den Gurt an und lassen Sie den Riegel
im Gurtschloss einrasten.
in Verbindung mit
einem akustischen
Signal, leuchtet
dann weiterdas Fahrzeug fährt,
der Fahrer hat den
Sicherheitsgurt nicht
angelegtPrüfen Sie die Verriegelung des Gurts durch
kurzes Ziehen am Gurt. Siehe Abschnitt 5,
Unterabschnitt "Sicherheitsgurte".
Page 25 of 159
29
STARTBEREIT
2
29
2
Bedienungseinheit

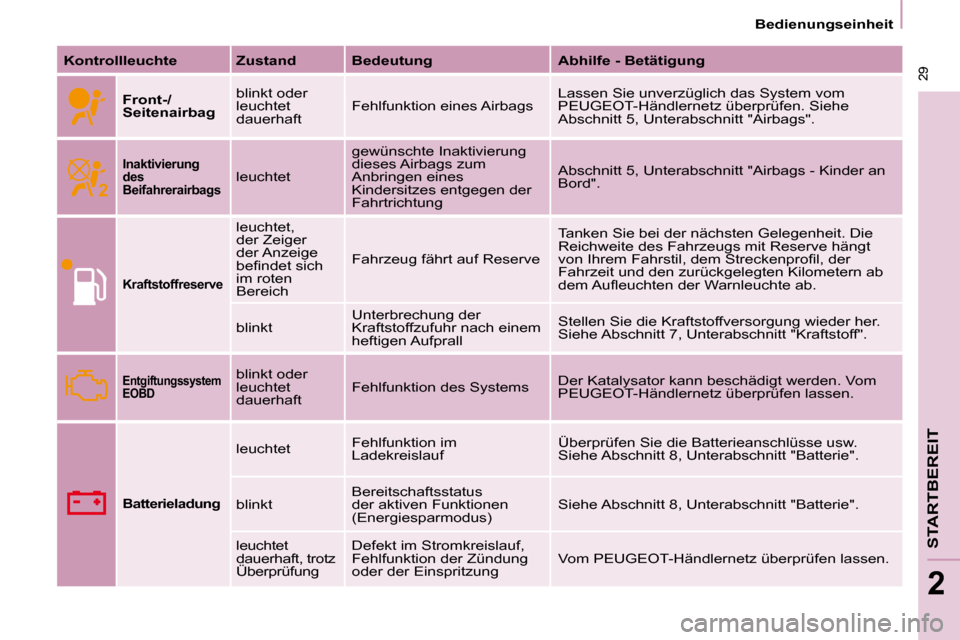

Kontrollleuchte Zustand Bedeutung Abhilfe - BetätigungFront-/
Seitenairbag blinkt oder
leuchtet
dauerhaft
Fehlfunktion eines Airbags Lassen Sie unverzüglich das System vom
PEUGEOT-Händlernetz überprüfen. Siehe
Abschnitt 5, Unterabschnitt "Airbags".
Inaktivierung
des
Beifahrerairbagsleuchtetgewünschte Inaktivierung
dieses Airbags zum
Anbringen eines
Kindersitzes entgegen der
Fahrtrichtung Abschnitt 5, Unterabschnitt "Airbags - Kinder an
Bord".
Kraftstoffreserve
leuchtet,
der Zeiger
der Anzeige
b e i n d e t s i c h
im roten
BereichFahrzeug fährt auf Reserve
Tanken Sie bei der nächsten Gelegenheit. Die
Reichweite des Fahrzeugs mit Reserve hängt
v o n I h r e m F a h r s t i l , d e m S t r e c k e n p r o i l , d e r
Fahrzeit und den zurückgelegten Kilometern ab
d e m A u l e u c h t e n d e r W a r n l e u c h t e a b .
blinkt Unterbrechung der
Kraftstoffzufuhr nach einem
heftigen Aufprall Stellen Sie die Kraftstoffversorgung wieder her.
Siehe Abschnitt 7, Unterabschnitt "Kraftstoff".
Entgiftungssystem
EOBDblinkt oder
leuchtet
dauerhaft
Fehlfunktion des Systems
Der Katalysator kann beschädigt werden. Vom
PEUGEOT-Händlernetz überprüfen lassen.
Batterieladung
leuchtetFehlfunktion im
Ladekreislauf Überprüfen Sie die Batterieanschlüsse usw.
Siehe Abschnitt 8, Unterabschnitt "Batterie".
blinkt Bereitschaftsstatus
der aktiven Funktionen
(Energiesparmodus) Siehe Abschnitt 8, Unterabschnitt "Batterie".
leuchtet
dauerhaft, trotz
Überprüfung Defekt im Stromkreislauf,
Fehlfunktion der Zündung
oder der Einspritzung
Vom PEUGEOT-Händlernetz überprüfen lassen.
Page 26 of 159
ABS
30
Bedienungseinheit

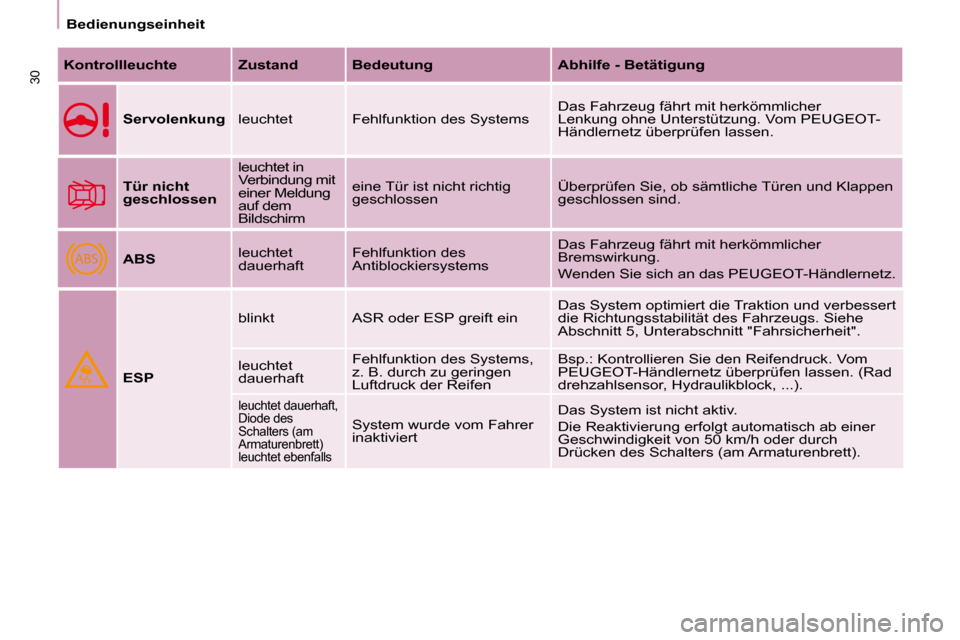

Kontrollleuchte Zustand Bedeutung Abhilfe - BetätigungServolenkung leuchtet Fehlfunktion des Systems Das Fahrzeug fährt mit herkömmlicher
Lenkung ohne Unterstützung. Vom PEUGEOT-
Händlernetz überprüfen lassen.
Tür nicht
geschlossen leuchtet in
Verbindung mit
einer Meldung
auf dem
Bildschirmeine Tür ist nicht richtig
geschlossen
Überprüfen Sie, ob sämtliche Türen und Klappen
geschlossen sind.
ABS leuchtet
dauerhaftFehlfunktion des
Antiblockiersystems Das Fahrzeug fährt mit herkömmlicher
Bremswirkung.
Wenden Sie sich an das PEUGEOT-Händlernetz.
ESP blinkt ASR oder ESP greift ein
Das System optimiert die Traktion und verbessert
die Richtungsstabilität des Fahrzeugs. Siehe
Abschnitt 5, Unterabschnitt "Fahrsicherheit".
leuchtet
dauerhaft Fehlfunktion des Systems,
z. B. durch zu geringen
Luftdruck der Reifen Bsp.: Kontrollieren Sie den Reifendruck. Vom
PEUGEOT-Händlernetz überprüfen lassen. (Rad
drehzahlsensor, Hydraulikblock, ...).
leuchtet dauerhaft,
Diode des
Schalters (am
Armaturenbrett)
leuchtet ebenfalls
System wurde vom Fahrer
inaktiviertDas System ist nicht aktiv.
Die Reaktivierung erfolgt automatisch ab einer
Geschwindigkeit von 50 km/h oder durch
Drücken des Schalters (am Armaturenbrett).
Page 27 of 159
31
STARTBEREIT
2
31
2
Bedienungseinheit
Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung P a r t i k e l i l t e r leuchtet Fehlfunktion des
P a r t i k e l i l t e r s ( F ü l l s t a n d
des Dieseladditivs,
Verstopfungsgefahr, ...) L a s s e n S i e d e n P a r t i k e l i l t e r v o m P E U G E O T -
Händlernetz überprüfen. Siehe Abschnitt 7,
Unterabschnitt "Füllstände".

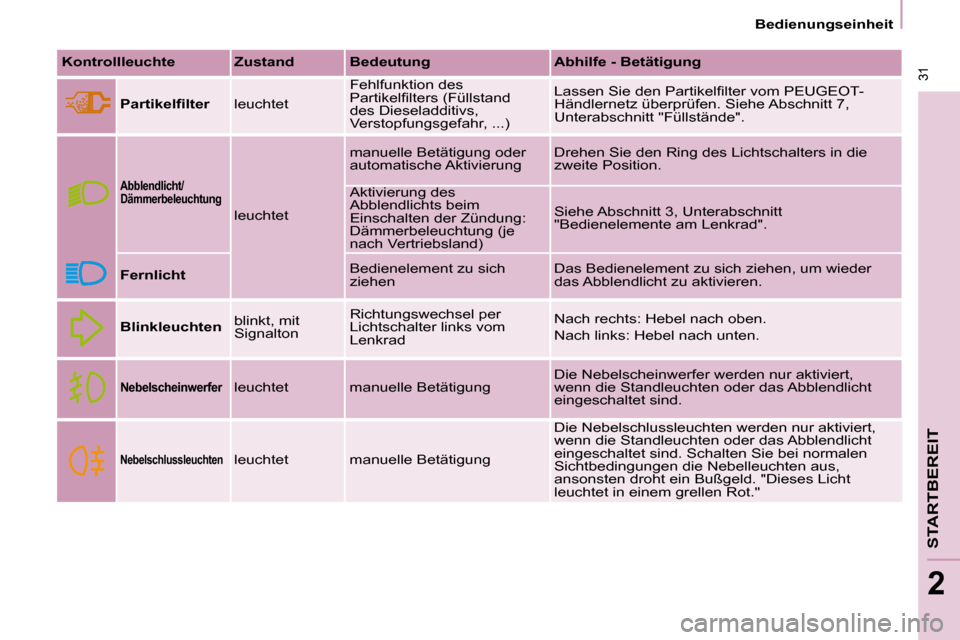

Abblendlicht/
Dämmerbeleuchtung
leuchtetmanuelle Betätigung oder
automatische Aktivierung
Drehen Sie den Ring des Lichtschalters in die
zweite Position.
Aktivierung des
Abblendlichts beim
Einschalten der Zündung:
Dämmerbeleuchtung (je
nach Vertriebsland) Siehe Abschnitt 3, Unterabschnitt
"Bedienelemente am Lenkrad".
Fernlicht Bedienelement zu sich
ziehenDas Bedienelement zu sich ziehen, um wieder
das Abblendlicht zu aktivieren.
Blinkleuchten blinkt, mit
Signalton Richtungswechsel per
Lichtschalter links vom
Lenkrad Nach rechts: Hebel nach oben.
Nach links: Hebel nach unten.
Nebelscheinwerferleuchtet manuelle Betätigung
Die Nebelscheinwerfer werden nur aktiviert,
wenn die Standleuchten oder das Abblendlicht
eingeschaltet sind.
Nebelschlussleuchtenleuchtet manuelle BetätigungDie Nebelschlussleuchten werden nur aktiviert,
wenn die Standleuchten oder das Abblendlicht
eingeschaltet sind. Schalten Sie bei normalen
Sichtbedingungen die Nebelleuchten aus,
ansonsten droht ein Bußgeld. "Dieses Licht
leuchtet in einem grellen Rot."
Page 28 of 159
32
Bedienungseinheit

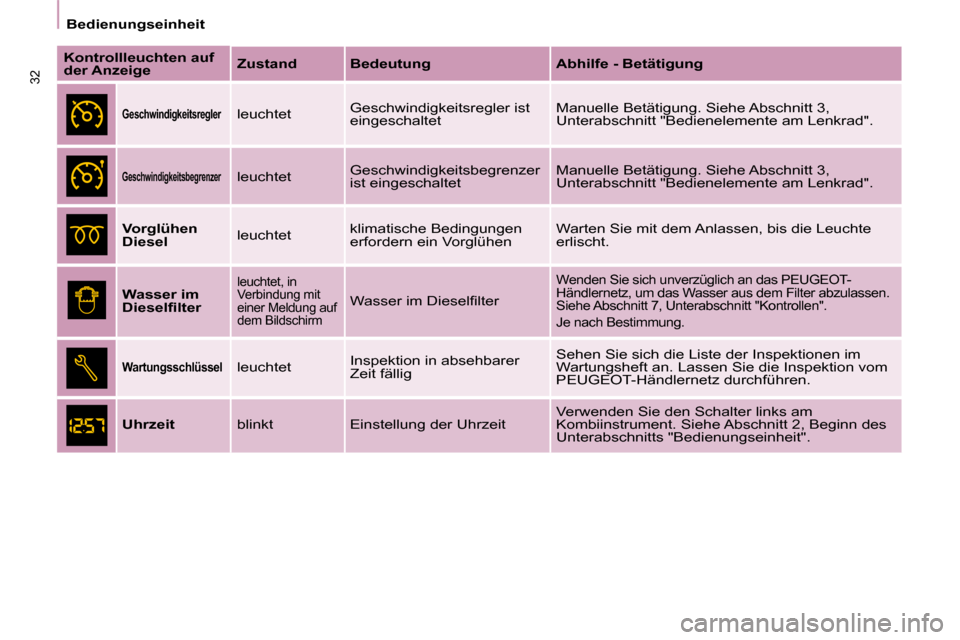

Kontrollleuchten auf
der AnzeigeZustand Bedeutung Abhilfe - Betätigung
GeschwindigkeitsreglerleuchtetGeschwindigkeitsregler ist
eingeschaltet Manuelle Betätigung. Siehe Abschnitt 3,
Unterabschnitt "Bedienelemente am Lenkrad".
Geschwindigkeitsbegrenzerleuchtet
Geschwindigkeitsbegrenzer
ist eingeschaltet Manuelle Betätigung. Siehe Abschnitt 3,
Unterabschnitt "Bedienelemente am Lenkrad".
Vorglühen
Diesel leuchtetklimatische Bedingungen
erfordern ein Vorglühen Warten Sie mit dem Anlassen, bis die Leuchte
erlischt.
Wasser im
D i e s e l i l t e r
leuchtet, in
Verbindung mit
einer Meldung auf
dem Bildschirm
W a s s e r i m D i e s e l i l t e r
Wenden Sie sich unverzüglich an das PEUGEOT-
Händlernetz, um das Wasser aus dem Filter abzulasse n.
Siehe Abschnitt 7, Unterabschnitt "Kontrollen".
Je nach Bestimmung.
Wartungsschlüsselleuchtet Inspektion in absehbarer
Zeit fällig Sehen Sie sich die Liste der Inspektionen im
Wartungsheft an. Lassen Sie die Inspektion vom
PEUGEOT-Händlernetz durchführen.
Uhrzeit blinkt Einstellung der Uhrzeit Verwenden Sie den Schalter links am
Kombiinstrument. Siehe Abschnitt 2, Beginn des
Unterabschnitts "Bedienungseinheit".
Page 29 of 159
33
STARTBEREIT
2
33
2
Bedienungseinheit

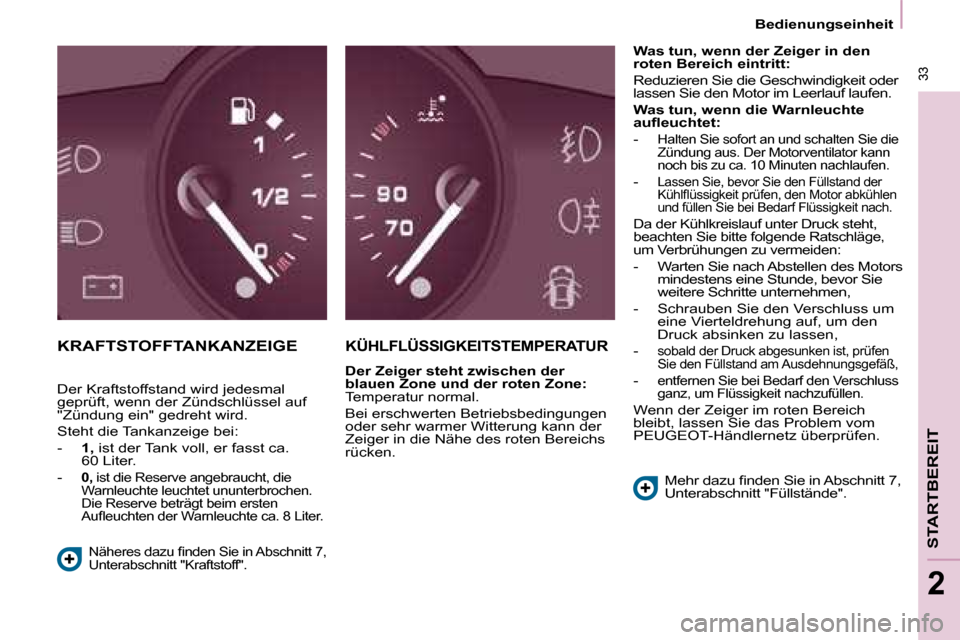

KRAFTSTOFFTANKANZEIGEKÜHLFLÜSSIGKEITSTEMPERATUR
Der Zeiger steht zwischen der
blauen Zone und der roten Zone:
Temperatur normal.
Bei erschwerten Betriebsbedingungen
oder sehr warmer Witterung kann der
Zeiger in die Nähe des roten Bereichs
rücken. Was tun, wenn der Zeiger in den
roten Bereich eintritt:
Reduzieren Sie die Geschwindigkeit oder
lassen Sie den Motor im Leerlauf laufen.
Was tun, wenn die Warnleuchte
a u l e u c h t e t :
-
Halten Sie sofort an und schalten Sie die
Zündung aus. Der Motorventilator kann
noch bis zu ca. 10 Minuten nachlaufen.
- Lassen Sie, bevor Sie den Füllstand der
K ü h l l ü s s i g k e i t p r ü f e n , d e n M o t o r a b k ü h l e n
und füllen Sie bei Bedarf Flüssigkeit nach.
Da der Kühlkreislauf unter Druck steht,
beachten Sie bitte folgende Ratschläge,
um Verbrühungen zu vermeiden:
- Warten Sie nach Abstellen des Motors
mindestens eine Stunde, bevor Sie
weitere Schritte unternehmen,
- Schrauben Sie den Verschluss um eine Vierteldrehung auf, um den
Druck absinken zu lassen,
-
sobald der Druck abgesunken ist, prüfen
Sie den Füllstand am Ausdehnungsgefäß,
- entfernen Sie bei Bedarf den Verschluss
ganz, um Flüssigkeit nachzufüllen.
Wenn der Zeiger im roten Bereich
bleibt, lassen Sie das Problem vom
PEUGEOT-Händlernetz überprüfen.
M e h r d a z u i n d e n S i e i n A b s c h n i t t 7 ,
Unterabschnitt "Füllstände".
N ä h e r e s d a z u i n d e n S i e i n A b s c h n i t t 7 ,
Unterabschnitt "Kraftstoff".
Der Kraftstoffstand wird jedesmal
geprüft, wenn der Zündschlüssel auf
"Zündung ein" gedreht wird.
Steht die Tankanzeige bei:
- 1, ist der Tank voll, er fasst ca.
60 Liter.
-
0, ist die Reserve angebraucht, die
Warnleuchte leuchtet ununterbrochen.
Die Reserve beträgt beim ersten
A u l e u c h t e n d e r W a r n l e u c h t e c a . 8 L i t e r .
Page 30 of 159
34
Bedienungseinheit
Reifenpanne
Sofort anhalten und jedes plötzliche
Lenk- und Bremsmanöver vermeiden.
Beschädigten Reifen (geplatzt oder
mit starkem Luftverlust) wechseln und
Reifendruck so schnell wie möglich
kontrollieren lassen.Kein(e) Sensor(en) erfasst
Die Überwachung bei einem oder
mehreren Rädern funktioniert nicht
mehr. PEUGEOT-Händlernetz
aufsuchen und defekte(n) Sensor(en)
austauschen lassen.
Diese Meldung erscheint auch, wenn
ein Rad vom Fahrzeug abmontiert wird
(zur Reparatur) oder ein Rad ohne
Radsensor (Winterreifen) montiert wird.
Jede Reparatur und jeder
Reifenwechsel an einem mit diesem
System ausgerüsteten Rad sollten
nur vom PEUGEOT-Händlernetz
vorgenommen werden.
Die Reifendrucküberwachung
ist eine Fahrhilfe. Sie entbindet
den Fahrer weder von seiner
Aufmerksamkeit noch von seiner
Verantwortung.
Das System ersetzt nicht die
regelmäßige Prüfung des Reifendrucks
(einschließlich des Ersatzrades),
um optimales Fahrverhalten zu
gewährleisten und einen vorzeitigen
Verschleiß der Reifen insbesondere bei
erschwerten Fahrbedingungen (starke
Beladung, hohe Geschwindigkeiten) zu
vermeiden.
Es kann durch elektromagnetische
Strahlung benachbarter Frequenzen
vorübergehend gestört werden.
REIFENDRUCKÜBERWACHUNG
ABGASENTGIFTUNG
EODB (European On Board
Diagnosis) ist ein bordeigenes
europäisches Diagnosesystem,
das unter anderem die Normen
der für folgende Schadstoffe
zulässigen Emissionen erfüllt:
- C O ( K o h l e n m o n o x i d ) ,
- HC (unverbrannte Kohlenwasserstoffe),
- N O x ( S t i c k o x i d e ) o d e r P a r t i k e l .
Die Schadstoffe werden von
Lambdasonden vor und hinter dem
Katalysator registriert.
D e r F a h r e r w i r d d u r c h d a s A u l e u c h t e n
dieser speziellen Warnleuchte im
Kombiinstrument auf Funktionsstörungen
dieser Abgasentgiftungsanlage
hingewiesen.
Der Katalysator kann in diesem Fall
beschädigt werden. Lassen Sie ihn vom
PEUGEOT-Händlernetz überprüfen.
Zu wenig Luft auf dem Reifen
Prüfen Sie den Reifendruck
schnellstmöglich.
Abschnitt 8, Unterabschnitt
"Radwechsel"
Wenn der beschädigte Reifen vorübergehend
im Innenraum des Fahrzeugs verstaut wird,
erscheint die Meldung erneut, um daran zu
erinnern, dass der Reifen repariert werden
muss. Eine weitere Meldung gleicher Art kann
dann nicht mehr angezeigt werden.
Sensoren überwachen den
Reifendruck während der Fahrt (bei
über 20 km/h) und lösen bei einem
Defekt oder einer Reifenpanne Alarm
aus.
Bei einer Störung
(Reifendruck zu gering
oder Reifenpanne,
Funktionsstörung eines
Sensors) wird dies
d u r c h e i n g r a i s c h e s u n d
akustisches Signal in Verbindung mit einer
Meldung auf dem Bildschirm angezeigt.
