Page 91 of 195
105
SICUREZZA
4
Cinture di sicurezza
Raccomandazioni per i bambini:
-
utilizzare un seggiolino per bambini adatto,
s e i l p a s s e g g e r o h a m e n o d i 1 2 a n n i o
misura meno di un metro e cinquanta,
- non trasportare mai un bambino i n b r a c c i o , a n c h e c o n l a c i n t u r a d i
sicurezza allacciata.
Per maggiori informazioni sui
seggiolini per bambini, consultare
il capitolo 4, rubrica "Bambini a
bordo".
P u l i r e l e c i n g h i e d e l l a c i n t u r a c o n
acqua e sapone o con un prodotto
per la pulizia dei tessuti, in vendita
nella rete PEUGEOT.
Come da normativa di sicurezza in
v i g o r e , l a r e t e P E U G E O T è g a r a n t e
di ogni intervento o controllo,
d a l l a v e r i fi c a a l l a m a n u t e n z i o n e
dell'equipaggiamento delle cinture di
sicurezza.
Far controllare le cinture
p e r i o d i c a m e n t e ( a n c h e d o p o u n u r t o
leggero) presso la rete PEUGEOT:
esse non devono recare tracce di
u s u r a , d i t a g l i o d i s fi l a c c i a m e n t o , n é
e s s e r e s t a t e t r a s f o r m a t e o m o d i fi c a t e .
Il limitatore di carico attenua la
pressione della cintura sul corpo dei
passeggeri.
Le cinture con pretensionatore
pirotecnico vengono attivate quando si
inserisce il contatto.
Gli avvolgitori sono dotati di un
dispositivo di bloccaggio automatico
in caso di collisione o di frenata di
emergenza.
È possibile sbloccare la cintura
premendo il pulsante rosso.
Accompagnare la cintura dopo lo
sbloccaggio.
La spia dell'airbag si accende se i
pretensionatori sono stati attivati.
Rivolgersi alla rete PEUGEOT.
P e r e s s e r e e f fi c a c e , l a c i n t u r a d i s i c u r e z z a :
- deve mantenere una sola persona
adulta,
- non deve essere attorcigliata, v e r i fi c a r e t i r a n d o l a d a v a n t i a s é c o n
un movimento regolare,
- essere il più vicino possibile al corpo.
La parte alta della cintura deve essere
posizionata nell'incavo della spalla.
La parte centrale deve essere collocata
il più in basso possibile sul bacino.
N o n i n v e r t i r e l e fi b b i e d e l l e c i n t u r e ,
altrimenti non funzionerebbero
correttamente. Se i sedili sono dotati
di braccioli, la parte addominale della
cintura deve sempre passare sotto il
bracciolo.
V e r i fi c a r e i l c o r r e t t o b l o c c a g g i o d e l l a
c i n t u r a t i r a n d o l a c i n g h i a c o n u n c o l p o
secco. Cinture di sicurezza dei sedili
anteriori
I sedili anteriori sono dotati di
pretensionatori pirotecnici e di limitatori
di carico.
Cinture di sicurezza dei sedili
posteriori (5 posti)
I sedili posteriori sono dotati di cinture
di sicurezza a tre punti di ancoraggio e
di avvolgitori.
Page 92 of 195
106106
Cinture di sicurezza dei sedili posteriori
(7 posti)
N e l l a fi l a 2
I tre sedili sono equipaggiati di cinture
di sicurezza a tre punti d'aggancio e di
avvolgitori.
R i b a l t a n d o i s e d i l i l a t e r a l i o g l i s c h i e n a l i
in posizione a tavolino, evitare di
s c h i a c c i a r e l a c i n g h i a d e l l a c i n t u r a d i
sicurezza centrale.
Manipolando i sedili laterali (smontare/
rimontare) o dovendo accedere alla
fi l a 3 , e v i t a r e d i a g g a n c i a r e l a c i n t u r a d i
sicurezza centrale.
V e r i fi c a r e i l c o r r e t t o a v v o l g i m e n t o d e l l a
cintura di sicurezza centrale nel suo
alloggiamento situato nel sottotetto. N e l l a fi l a 3
I due cuscini sono equipaggiati
di cinture di sicurezza a tre punti
d'aggancio e di avvolgitori.
Non agganciare le cinture di sicurezza
a g l i a n e l l i d i fi s s a g g i o i n d i v i d u a b i l i p e r
u n a c r o c e r o s s a p r e s e n t e s u l l ' e t i c h e t t a .
Prestare attenzione ad agganciare
correttamente le cinture di sicurezza
agli anelli previsti allo scopo.
L e c i n t u r e d i s i c u r e z z a d e l l a fi l a 3
inutilizzate possono essere riposte per
liberare il vano di carico e facilitare
l'utilizzo della tendina copribagagli.
A g g a n c i a r e i l m o s c h e t t o n e n e l
s u o a l l o g g i a m e n t o s p e c i fi c o s u l
rivestimento del montante posteriore.
Cinture di sicurezza
Page 93 of 195
107
SICUREZZA
4
107
Airbag
AIRBAG
Gli airbag sono stati progettati per
ottimizzare la sicurezza dei passeggeri
in caso di urti violenti e completano
l'azione delle cinture di sicurezza con
limitatore di carico. In caso di urto, i sensori elettronici
registrano ed analizzano gli urti frontali
e laterali nelle zone di rilevazione
dell'urto:
- in caso di urto violento, l'airbag si
g o n fi a i m m e d i a t a m e n t e e p r o t e g g e
i passeggeri della vettura. Subito
d o p o l ' u r t o , l ' a i r b a g s i s g o n fi a
per non togliere la visuale e
per consentire ai passeggeri di
scendere dalla vettura, - in caso di urto poco violento,
d'impatto posteriore e in alcune
condizioni di ribaltamento del
v e i c o l o , l ' a i r b a g n o n s i g o n fi a ; è
s u f fi c i e n t e l a c i n t u r a d i s i c u r e z z a
per garantire una protezione
ottimale in queste situazioni.
L'importanza dell'urto dipende dal tipo
di ostacolo e dalla velocità della vettura
al momento dell'incidente.
Page 94 of 195
108108
Per un corretto utilizzo
Sedersi in modo normale e verticale.
Allacciare la cintura di sicurezza e
posizionarla correttamente.
Non lasciare niente tra i passeggeri
anteriori e gli airbag (bambini, animali,
oggetti, ecc.). Potrebbero intralciare il
funzionamento degli airbag o ferire i
passeggeri anteriori.
Dopo un incidente o un furto del
v e i c o l o , f a r v e r i fi c a r e i s i s t e m i d i a i r b a g .
Qualsiasi intervento sul sistema di
a i r b a g è r i g o r o s a m e n t e v i e t a t o , a m e n o
c h e n o n v e n g a e f f e t t u a t o d a p e r s o n a l e
q u a l i fi c a t o d e l l a r e t e P E U G E O T .
A n c h e r i s p e t t a n d o l e p r e c a u z i o n i q u i
s o p r a , n o n s o n o e s c l u s i i r i s c h i d i
ferite o di leggere ustioni alla testa,
al torace e alle braccia in caso di
attivazione dell'airbag. Infatti l'airbag
s i g o n fi a q u a s i i m m e d i a t a m e n t e ( i n
p o c h i m i l l i s e c o n d i ) e p o i s i s g o n fi a
emettendo gas caldi attraverso i fori
previsti all'uopo. Airbag laterali
Coprire i sedili solo con fodere
o m o l o g a t e , p e r n o n r i s c h i a r e d i
intralciare l'attivazione degli airbag
laterali. Rivolgersi alla rete PEUGEOT.
N o n fi s s a r e o i n c o l l a r e o g g e t t i s u g l i
s c h i e n a l i d e i s e d i l i : p o t r e b b e r o f e r i r e i l
t o r a c e o l e b r a c c i a d u r a n t e i l g o n fi a g g i o
dell'airbag laterale.
Non avvicinare troppo il busto alla
portiera.
Airbag frontali
Non guidare tenendo il volante per le
razze o lasciando le mani sulla parte
centrale del volante.
Non lasciare il passeggero posare i
piedi sulla plancia di bordo, potrebbe
ferirsi in caso di attivazione dell'airbag.
Se possibile non fumare: l'attivazione
d e g l i a i r b a g p u ò p r o v o c a r e s c o t t a t u r e
o ferite causate dalla sigaretta o dalla
pipa.
Non smontare né forare il volante, non
fargli subire urti violenti.
L'airbag funziona solo quando è
inserito il contatto.
Questo equipaggiamento funziona una
s o l a v o l t a . S e s i v e r i fi c a u n s e c o n d o
urto (nello stesso incidente o in un altro
incidente), l'airbag non funziona più.
L ' a t t i v a z i o n e d e l o d e g l i a i r b a g è
accompagnata da una leggera
fuoriuscita di fumo inoffensivo e da
un rumore, dovuti all'attivazione della
cartuccia pirotecnica integrata nel
sistema.
Q u e s t o f u m o n o n è n o c i v o , m a i
p u ò r i v e l a r s i i r r i t a n t e p e r l e p e r s o n e
sensibili.
I l r u m o r e d e l l a d e t o n a z i o n e p u ò
provocare una leggera diminuzione
della capacità auditiva durante un
breve periodo di tempo.
L'airbag passeggero deve essere
imperativamente disattivato se un
s e g g i o l i n o p e r b a m b i n i è m o n t a t o
c o n l a s c h i e n a r i v o l t a a l l a s t r a d a .
Capitolo 4, sezione "Bambini a bordo".
Airbag
Page 95 of 195
110110
Airbag frontali
Sono integrati al centro del volante per
il conducente e nella plancia di bordo
per il passeggero anteriore.
Attivazione
S i g o n fi a n o c o n t e m p o r a n e a m e n t e ,
t r a n n e s e l ' a i r b a g p a s s e g g e r o è s t a t o
disattivato, in caso di urto frontale
violento applicato su tutta la zona
d'impatto frontale A o su una parte
di essa, secondo l'asse longitudinale
del veicolo su un piano orizzontale e
partendo dalla parte anteriore a quella
posteriore del veicolo.
L'airbag frontale s'interpone tra il
passeggero anteriore del veicolo e
la plancia di bordo, per attutire la
proiezione in avanti. Disattivazione
P u ò e s s e r e d i s a t t i v a t o s o l o l ' a i r b a g
frontale passeggero:
-
Con il contatto disinserito,
i n t r o d u r r e l a c h i a v e n e l c o m a n d o
di disattivazione dell'airbag
passeggero,
- girarla sulla posizione "OFF" ,
- poi toglierla mantenendola in questa posizione.
La spia airbag sul quadro
strumenti rimane accesa
per tutta la durata della
disattivazione. In caso di accensione
permanente delle due spie
di airbag, non sistemare un
seggiolino per bambini con
s c h i e n a l e r i v o l t o a l l a s t r a d a .
Rivolgersi alla rete PEUGEOT.
Anomalia airbag frontale

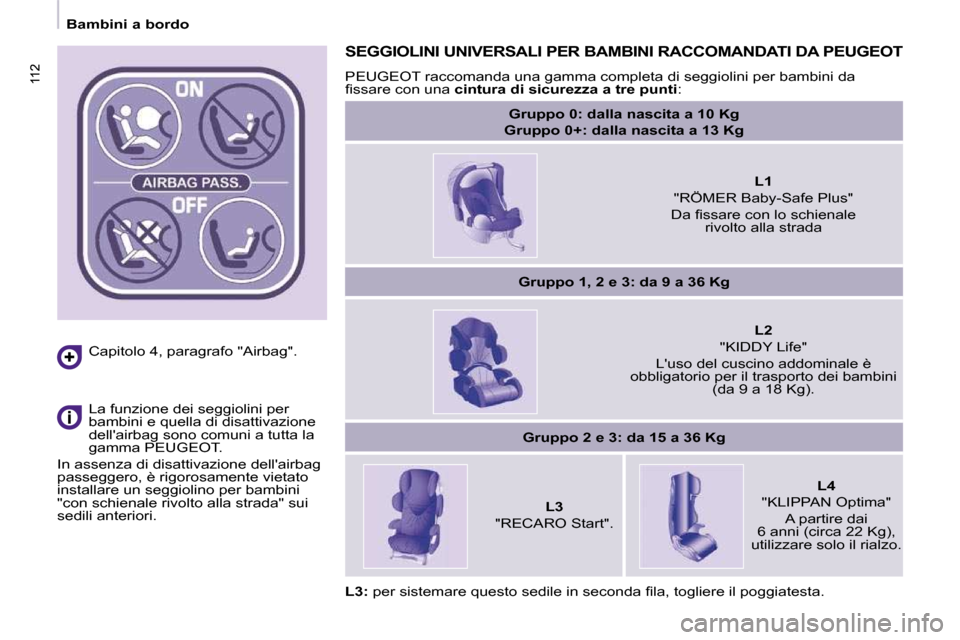

Per garantire la sicurezza
dei bambini, disattivare
imperativamente l'airbag
passeggero quando si sistema
un seggiolino per bambini con lo
s c h i e n a l e r i v o l t o a l l a s t r a d a s u l s e d i l e
anteriore del passeggero. Altrimenti lo
s p i e g a m e n t o d e l l ' a i r b a g r i s c h i e r e b b e
di uccidere o di ferire gravemente il
bambino. Riattivazione
In posizione
"OFF" , l'airbag passeggero
non si attiverà in caso di urto.
Non appena si toglie il seggiolino per
bambini, mettere il comando dell'airbag
sulla posizione "ON" per attivare di
nuovo l'airbag e garantire la sicurezza
del passeggero in caso di urto.
Se questa spia si accende,
accompagnata da un segnale
acustico e da un messaggio
sul display, rivolgersi alla rete
P E U G E O T p e r f a r v e r i fi c a r e i l
sistema.
Airbag
Page 96 of 195
107
SICUREZZA
4
107
Airbag
AIRBAG
Gli airbag sono stati progettati per
ottimizzare la sicurezza dei passeggeri
in caso di urti violenti e completano
l'azione delle cinture di sicurezza con
limitatore di carico. In caso di urto, i sensori elettronici
registrano ed analizzano gli urti frontali
e laterali nelle zone di rilevazione
dell'urto:
- in caso di urto violento, l'airbag si
g o n fi a i m m e d i a t a m e n t e e p r o t e g g e
i passeggeri della vettura. Subito
d o p o l ' u r t o , l ' a i r b a g s i s g o n fi a
per non togliere la visuale e
per consentire ai passeggeri di
scendere dalla vettura, - in caso di urto poco violento,
d'impatto posteriore e in alcune
condizioni di ribaltamento del
v e i c o l o , l ' a i r b a g n o n s i g o n fi a ; è
s u f fi c i e n t e l a c i n t u r a d i s i c u r e z z a
per garantire una protezione
ottimale in queste situazioni.
L'importanza dell'urto dipende dal tipo
di ostacolo e dalla velocità della vettura
al momento dell'incidente.
Page 97 of 195
108108
Per un corretto utilizzo
Sedersi in modo normale e verticale.
Allacciare la cintura di sicurezza e
posizionarla correttamente.
Non lasciare niente tra i passeggeri
anteriori e gli airbag (bambini, animali,
oggetti, ecc.). Potrebbero intralciare il
funzionamento degli airbag o ferire i
passeggeri anteriori.
Dopo un incidente o un furto del
v e i c o l o , f a r v e r i fi c a r e i s i s t e m i d i a i r b a g .
Qualsiasi intervento sul sistema di
a i r b a g è r i g o r o s a m e n t e v i e t a t o , a m e n o
c h e n o n v e n g a e f f e t t u a t o d a p e r s o n a l e
q u a l i fi c a t o d e l l a r e t e P E U G E O T .
A n c h e r i s p e t t a n d o l e p r e c a u z i o n i q u i
s o p r a , n o n s o n o e s c l u s i i r i s c h i d i
ferite o di leggere ustioni alla testa,
al torace e alle braccia in caso di
attivazione dell'airbag. Infatti l'airbag
s i g o n fi a q u a s i i m m e d i a t a m e n t e ( i n
p o c h i m i l l i s e c o n d i ) e p o i s i s g o n fi a
emettendo gas caldi attraverso i fori
previsti all'uopo. Airbag laterali
Coprire i sedili solo con fodere
o m o l o g a t e , p e r n o n r i s c h i a r e d i
intralciare l'attivazione degli airbag
laterali. Rivolgersi alla rete PEUGEOT.
N o n fi s s a r e o i n c o l l a r e o g g e t t i s u g l i
s c h i e n a l i d e i s e d i l i : p o t r e b b e r o f e r i r e i l
t o r a c e o l e b r a c c i a d u r a n t e i l g o n fi a g g i o
dell'airbag laterale.
Non avvicinare troppo il busto alla
portiera.
Airbag frontali
Non guidare tenendo il volante per le
razze o lasciando le mani sulla parte
centrale del volante.
Non lasciare il passeggero posare i
piedi sulla plancia di bordo, potrebbe
ferirsi in caso di attivazione dell'airbag.
Se possibile non fumare: l'attivazione
d e g l i a i r b a g p u ò p r o v o c a r e s c o t t a t u r e
o ferite causate dalla sigaretta o dalla
pipa.
Non smontare né forare il volante, non
fargli subire urti violenti.
L'airbag funziona solo quando è
inserito il contatto.
Questo equipaggiamento funziona una
s o l a v o l t a . S e s i v e r i fi c a u n s e c o n d o
urto (nello stesso incidente o in un altro
incidente), l'airbag non funziona più.
L ' a t t i v a z i o n e d e l o d e g l i a i r b a g è
accompagnata da una leggera
fuoriuscita di fumo inoffensivo e da
un rumore, dovuti all'attivazione della
cartuccia pirotecnica integrata nel
sistema.
Q u e s t o f u m o n o n è n o c i v o , m a i
p u ò r i v e l a r s i i r r i t a n t e p e r l e p e r s o n e
sensibili.
I l r u m o r e d e l l a d e t o n a z i o n e p u ò
provocare una leggera diminuzione
della capacità auditiva durante un
breve periodo di tempo.
L'airbag passeggero deve essere
imperativamente disattivato se un
s e g g i o l i n o p e r b a m b i n i è m o n t a t o
c o n l a s c h i e n a r i v o l t a a l l a s t r a d a .
Capitolo 4, sezione "Bambini a bordo".
Airbag
Page 98 of 195
109
SICUREZZA
4
109
Airbag
Airbag a tendina
S i t r a t t a d i u n s i s t e m a c h e p r o t e g g e i l
conducente e i passeggeri in caso di
urto laterale violento (tranne sul sedile
c e n t r a l e d e l l a s e c o n d a fi l a ) p e r l i m i t a r e
i r i s c h i d i t r a u m i a l l a t e s t a .
O g n i a i r b a g a t e n d i n a è i n t e g r a t o
nei montanti e nella parte superiore
dell'abitacolo.
Attivazione
S i g o n fi a c o n t e m p o r a n e a m e n t e a l
relativo airbag laterale in caso di urto
laterale violento applicato su una
parte o su tutta la zona d'impatto
laterale B , perpendicolarmente all'asse
longitudinale del veicolo su un piano
orizzontale e nel senso dall'esterno
all'interno del veicolo.
L'airbag a tendina s'interpone tra il
passeggero anteriore o posteriore del
veicolo e i vetri.
Airbag laterali
S i t r a t t a d i u n s i s t e m a c h e p r o t e g g e i l
conducente e il passeggero anteriore
in caso di urto laterale violento per
l i m i t a r e i r i s c h i d i t r a u m i a l t o r a c e .
O g n i a i r b a g l a t e r a l e è i n t e g r a t o
n e l l ' a r m a t u r a d e l l o s c h i e n a l e d e l s e d i l e
anteriore, lato porta.
Attivazione
S i g o n fi a u n i l a t e r a l m e n t e i n c a s o d i
urto laterale violento applicato su
una parte o su tutta la zona d'impatto
laterale
B , perpendicolarmente all'asse
longitudinale del veicolo su un piano
orizzontale e nel senso dall'esterno
all'interno del veicolo.
L'airbag laterale s'interpone tra il
passeggero anteriore del veicolo e il
pannello della relativa porta. Zone di rilevazione dell'urto
A. Zona d'impatto frontale.
B. Zona d'impatto laterale. Anomalia di funzionamento
Se questa spia si accende
s u l q u a d r o s t r u m e n t i e d è
accompagnata da un segnale
acustico e da un messaggio
sul display, rivolgersi alla rete
P E U G E O T p e r f a r v e r i fi c a r e i l s i s t e m a .
Gli airbag potrebbero non attivarsi in
caso di urto violento.
In caso di piccolo urto o di leggera
collisione sul lato del veicolo o in
c a s o d i r i b a l t a m e n t o , l ' a i r b a g p u ò
non attivarsi.
Page 99 of 195
111
SICUREZZA
4
111
Bambini a bordo
GENERALITÀ SUL SEGGIOLINO
PER BAMBINI
L a s i c u r e z z a d e i v o s t r i b a m b i n i , c h e
P E U G E O T h a c u r a t o i n p a r t i c o l a r
modo al momento della progettazione
d e l v e i c o l o , d i p e n d e a n c h e d a v o i .
Per viaggiare con la massima
sicurezza, rispettare le seguenti
raccomandazioni:
- tutti i bambini di età inferiore ai 12 anni o di taglia inferiore ad un
metro e cinquanta devono essere
trasportati su seggiolini per bambini
omologati, adatti al loro peso, da
sistemare sui sedili dotati di cinture
di sicurezza o di ancoraggi ISOFIX,
- statisticamente, i sedili più sicuri per il trasporto dei bambini sono i
sedili posteriori del veicolo,
- un bambino di meno di 9 Kg deve obbligatoriamente essere
trasportato nella posizione "con
s c h i e n a l e r i v o l t o a l l a s t r a d a " s i a
a n t e r i o r m e n t e c h e p o s t e r i o r m e n t e ,
- il passeggero non deve viaggiare c o n u n b a m b i n o s u l l e g i n o c c h i a . INSTALLAZIONE DI UN SEGGIOLINO PER BAMBINI CON CINTURA
A TRE PUNTI
"Schienale rivolto alla strada"
R a c c o m a n d a t o s u i s e d i l i p o s t e r i o r i fi n o
a 2 anni di età.
Quando un seggiolino per bambini
" c o n s c h i e n a l e r i v o l t o a l l a s t r a d a "
viene montato sul sedile passeggero
anteriore, l'airbag passeggero deve
assolutamente essere disattivato,
a l t r i m e n t i i l b a m b i n o r i s c h i a d i e s s e r e
ucciso o gravemente ferito in caso di
g o n fi a g g i o d e l l ' a i r b a g .
"Nel senso di marcia"
Raccomandato sui sedili posteriori a
partire da 2 anni di età.
Quando un seggiolino per bambini
viene montato "nel senso di marcia" sul
sedile passeggero anteriore, lasciare
l'airbag passeggero attivo.
Le regole di trasporto dei bambini
s o n o s p e c i fi c h e p e r o g n i p a e s e .
Consultate la legislazione in
vigore nel vostro paese.
Consultare la lista dei seggiolini
per bambini omologati nel vostro
p a e s e . I fi s s a g g i I s o fi x , i s e d i l i
posteriori, l'airbag passeggero e la
sua disattivazione dipendono dalla
versione commercializzata.
Page 100 of 195
112112
Bambini a bordo Capitolo 4, paragrafo "Airbag".
La funzione dei seggiolini per
bambini e quella di disattivazione
dell'airbag sono comuni a tutta la
gamma PEUGEOT.
In assenza di disattivazione dell'airbag
p a s s e g g e r o , è r i g o r o s a m e n t e v i e t a t o
installare un seggiolino per bambini
" c o n s c h i e n a l e r i v o l t o a l l a s t r a d a " s u i
sedili anteriori.
SEGGIOLINI UNIVERSALI PER BAMBINI RACCOMANDATI DA PEUGEOT
PEUGEOT raccomanda una gamma completa di seggiolini per bambini da
fi s s a r e c o n u n a cintura di sicurezza a tre punti :
Gruppo 0: dalla nascita a 10 Kg
G r u p p o 0 + : d a l l a n a s c i t a a 1 3 K g
L1
"RÖMER Baby-Safe Plus"
D a fi s s a r e c o n l o s c h i e n a l e rivolto alla strada
G r u p p o 1 , 2 e 3 : d a 9 a 3 6 K g
L 2
"KIDDY Life"
L ' u s o d e l c u s c i n o a d d o m i n a l e è
obbligatorio per il trasporto dei bambini (da 9 a 18 Kg).
G r u p p o 2 e 3 : d a 1 5 a 3 6 K g
L 3
"RECARO Start".
L4
"KLIPPAN Optima" A partire dai
6 anni (circa 22 Kg),
utilizzare solo il rialzo.
L 3 : p e r s i s t e m a r e q u e s t o s e d i l e i n s e c o n d a fi l a , t o g l i e r e i l p o g g i a t e s t a .
