Peugeot Partner Tepee 2010 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: Partner Tepee, Model: Peugeot Partner Tepee 2010Pages: 210, PDF-Größe: 7.28 MB
Page 21 of 210
25
Öffnen/Schließen
STARTBEREIT
2
LEITERKLAPPE
Diese Dachklappe am Heck ist nur mit
Flügeltüren kompatibel.
Öffnen der Leiterklappe:
- heben Sie den schwarzen Hebel des Bügelverschlusses an,
-
entlasten Sie den Verschluss, indem
Sie auf die Leiterklappe drücken (nach
unten), und lösen Sie den Haken,
- heben Sie die Leiterklappe an,
- und zwar über den Widerstand hinaus bis zur selbsttätigen
Arretierung der Aufsteller.
Schließen der Leiterklappe:
- vergewissern Sie sich, dass die A u fl a g e s t a n g e r i c h t i g e i n g e r a s t e t i s t ,
- senken Sie die Leiterklappe ab,
- halten Sie die Leiterklappe nach unten gedrückt, benutzen Sie die
beiden Federringe und setzen Sie
den Haken in seine Aufnahme, Auflagestange E i n e A u fl a g e s t a n g e d i e n t d e r A b s t ü t z u n g l a n g e r
Lasten, die zum Transport durch die geöffnete
hintere Leiterklappe geschoben werden und
über diese hinausragen.
Heben Sie den Hebel an und klappen Sie die
A u fl a g e s t a n g e u m .
Dabei müssen Sie sie bis zum Türpfosten
mitführen.
Halten Sie den langen Transportgegenstand mit
einer Hand fest, heben Sie ihn an und bringen
Sie die Stange mit der anderen Hand in die
richtige Stellung.
Vergewissern Sie sich, dass sie richtig einrastet,
indem Sie den Griff über den Druckpunkt hinaus
herunterdrücken, und achten Sie darauf, dass
der Transportgegenstand sicher befestigt ist.
Die hintere Stoßstange wurde so
verstärkt, dass sie beim Besteigen
des Fahrzeugs als Trittbrett
benutzt werden kann.
Fahren Sie niemals, wenn die
A u fl a g e s t a n g e n i c h t a n i h r e m P l a t z i s t .
Die Hecktüren lassen sich nur
verriegeln, wenn sich die Stange
a n i h r e m P l a t z b e fi n d e t .
Achten Sie bei geöffneter Leiterklappe auf
die Durchfahrhöhe bei Unterführungen.
Legen Sie keine Lasten direkt auf den
Hecktüren ab.
Beachten Sie die Nutzungsvorschriften,
um andere Verkehrsteilnehmer auf die
Ladung hinzuweisen.
Die seitlichen Halterungen können als
Befestigungspunkte benutzt werden.
-
drücken Sie den schwarzen Hebel
herunter, um die Leiterklappe zu arretieren.
Durch das Arretieren der Leiterklappe liegt diese
ordnungsgemäß
an der Dichtung an. Damit wird sichergestellt, dass die Leiterklappe
dicht verschlossen ist und keine Windgeräusche ents tehen.
Page 22 of 210
26
Öffnen/Schließen
ZENTRALVERRIEGELUNG Durch Drücken des Schalters
wird das Fahrzeug zentral
verriegelt, sofern alle Türen
geschlossen sind.
Durch nochmaliges Drücken wird das
Fahrzeug zentral entriegelt.
Der Schalter ist nicht aktiv, wenn das
Fahrzeug per Fernbedienung oder
Schlüssel von außen verriegelt wurde.
Das Öffnen der Türen ist nach wie vor
von innen möglich.
Türkontrollleuchte
Die Schalterdiode:
- blinkt, wenn die Türen/Klappen
bei stehendem Fahrzeug und
ausgeschaltetem Motor verriegelt
werden,
- leuchtet, wenn die Türen/Klappen bei eingeschalteter Zündung
verriegelt werden. Überfallschutz
Wenn diese Kontrollleuchte
a u fl e u c h t e t , p r ü f e n S i e ,
ob alle Türen/Klappen
Ihres Fahrzeugs richtig
geschlossen sind.
Verriegeln während der Fahrt
Beim Starten des Fahrzeugs werden ab
einer Geschwindigkeit von etwa
10 km/h die Türen verriegelt. Das typische
Schließgeräusch der Zentralverriegelung
ist zu hören. Die Diode des Schalters am
mittleren Frontteil des Armaturenbretts
leuchtet auf.
Beim Öffnen einer Tür im weiteren
Verlauf der Fahrt wird das Fahrzeug
vollständig entriegelt.
Bei einem heftigen Aufprall werden die
Türen/Klappen automatisch entriegelt,
damit das Fahrzeug im Notfall
zugänglich ist.
Aktivieren/Deaktivieren
der Funktion
Halten Sie bei eingeschalteter
Zündung diesen Schalter
gedrückt, um die Funktion zu
aktivieren bzw. zu deaktivieren.
Page 23 of 210
STARTBEREIT
22
Bedienungseinheit
KOMBIINSTRUMENT Anzeigefelder
BEDIENEINHEIT
Bildschirm
Informationen werden je nach
Fahrzeugausstattung in verschiedenen
Anzeigeformaten an Bord des
Fahrzeugs dargestellt.
Instrumententafel
1. Kilometer-/Meilenzähler
2. Anzeigefeld
3. Kraftstoffmenge,
K ü h l fl ü s s i g k e i t s t e m p e r a t u r
4. Drehzahlmesser
5. Rückstellung des
Tageskilometerzählers/der
Wartungsanzeige
6. Helligkeitsregler des
Kombiinstruments - Geschwindigkeitsbegrenzer/
Geschwindigkeitsregelanlage
- zurückgelegte Kilometer/Meilen
- Wartungsanzeige, Anzeige Motorölstand, Gesamt-Kilometer/-
Meilen
- W a s s e r i m D i e s e l fi l t e r
- Vorglühen Diesel
Page 24 of 210
28
Bedienungseinheit Mittelkonsole mit Bildschirm
Kombiinstrument ohne Bildschirm
-
drehen Sie den Schalter nach rechts, um
den Stundenwert zu erhöhen (für einen
schnellen Durchlauf den Drehschalter
nach rechts gedrückt halten),
- drehen Sie den Schalter nach links: 24 H oder 12 H wird angezeigt,
- drehen Sie den Schalter nach rechts, um 24 H oder 12 H
auszuwählen,
- drehen Sie den Schalter nach links, um den Vorgang der Uhreinstellung
zu beenden.
Nach ungefähr 30 Sekunden ohne
weitere Aktion erscheint wieder die
aktuelle Anzeige.
EINSTELLUNG DER UHRZEIT
Informationen zur Einstellung
von Uhrzeit und Datum auf dem
Bildschirm entnehmen Sie bitte
dem Abschnitt 9, Unterabschnitt
"Datum und Uhrzeit einstellen".
Mittelkonsole ohne Bildschirm
Die Sequenz Anzeige - Uhrzeit
hängt vom jeweiligen Modell
ab (Version). Der Zugriff auf
die Datumseinstellung ist
nur bei Modellversionen mit
ausgeschriebenem Datum
aktiv.
Zum Einstellen der Uhrzeit
verwenden Sie den linken
Drehschalter des Kombiinstruments.
Führen Sie die Schritte in der
folgenden Reihenfolge durch:
- drehen Sie den Schalter nach links: die Anzeige der Minuten blinkt,
- drehen Sie den Schalter nach rechts, um den Minutenwert zu
erhöhen (für einen schnellen
Durchlauf den Drehschalter nach
rechts gedrückt halten),
- drehen Sie den Schalter nach links: die Anzeige der Stunden blinkt,
Page 25 of 210
29
STARTBEREIT
22
Bedienungseinheit
KONTROLLLEUCHTEN
Bei jedem Startvorgang leuchtet im Rahmen eines Kontrolltests ei ne Reihe von Kontrollleuchten auf. Sie erlöschen nach
kurzer Zeit. Bei laufendem Motor fungiert die Kontrollleuchte a ls Warnsignal, sofern sie durchgängig leuchtet bzw. blinkt.
Diese erste Warnung kann in Verbindung mit einem akustischen Si gnal und einer Meldung auf der Anzeige auftreten.
Sie sollten diese Warnhinweise in jedem Fall beachten.

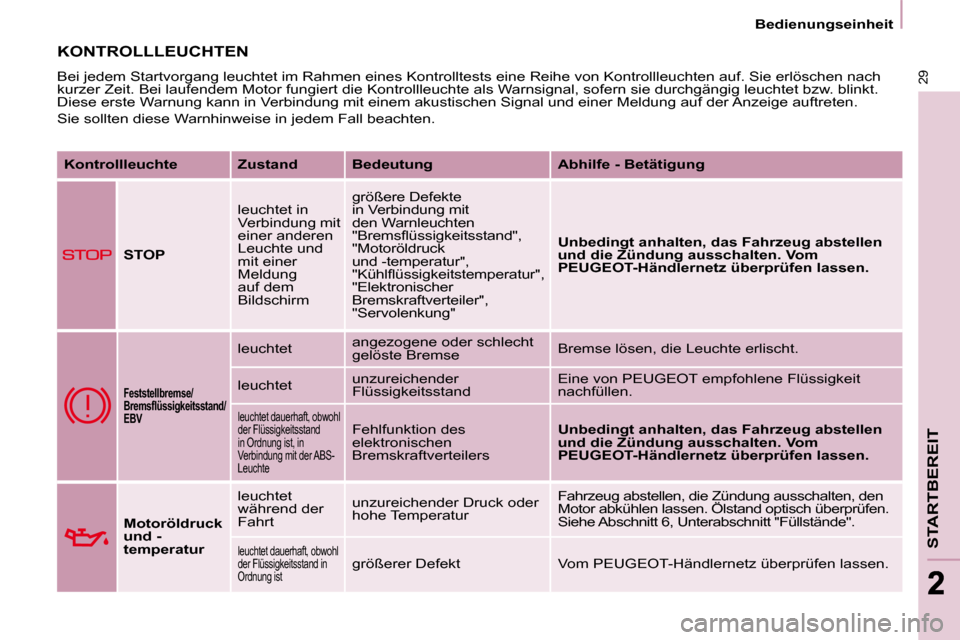

Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung
STOP leuchtet in
Verbindung mit
einer anderen
Leuchte und
mit einer
Meldung
auf dem
Bildschirm größere Defekte
in Verbindung mit
den Warnleuchten
" B r e m s fl ü s s i g k e i t s s t a n d " ,
"Motoröldruck
und -temperatur",
" K ü h l fl ü s s i g k e i t s t e m p e r a t u r " ,
"Elektronischer
Bremskraftverteiler",
"Servolenkung"
Unbedingt anhalten, das Fahrzeug abstellen
und die Zündung ausschalten. Vom
PEUGEOT-Händlernetz überprüfen lassen.
Feststellbremse/
B r e m s fl ü s s i g k e i t s s t a n d /
EBV
leuchtet angezogene oder schlecht
gelöste Bremse Bremse lösen, die Leuchte erlischt.
leuchtet unzureichender
Flüssigkeitsstand Eine von PEUGEOT empfohlene Flüssigkeit
nachfüllen.
leuchtet dauerhaft, obwohl
der Flüssigkeitsstand
in Ordnung ist, in
Verbindung mit der ABS-
Leuchte Fehlfunktion des
elektronischen
Bremskraftverteilers
Unbedingt anhalten, das Fahrzeug abstellen
und die Zündung ausschalten. Vom
PEUGEOT-Händlernetz überprüfen lassen.
Motoröldruck
und -
temperatur leuchtet
während der
Fahrt
unzureichender Druck oder
hohe Temperatur Fahrzeug abstellen, die Zündung ausschalten, den
Motor abkühlen lassen. Ölstand optisch überprüfen.
Siehe Abschnitt 6, Unterabschnitt "Füllstände".
leuchtet dauerhaft, obwohl
der Flüssigkeitsstand in
Ordnung ist größerer Defekt Vom PEUGEOT-Händlernetz überprüfen lassen.
Page 26 of 210
30
Bedienungseinheit

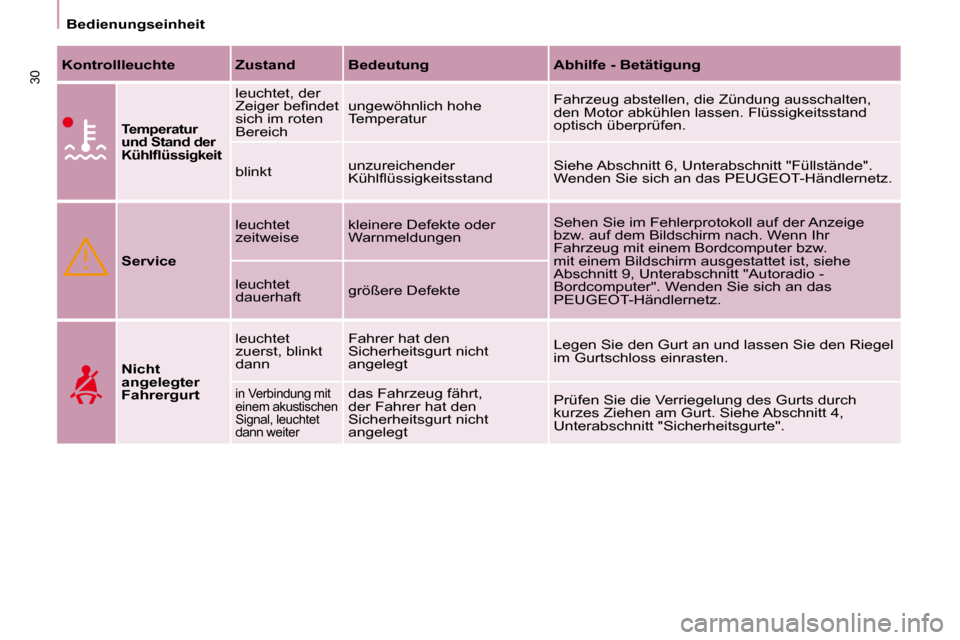

Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung
Temperatur
und Stand der
K ü h l fl ü s s i g k e i t
leuchtet, der
Z e i g e r b e fi n d e t
sich im roten
Bereich ungewöhnlich hohe
Temperatur
Fahrzeug abstellen, die Zündung ausschalten,
den Motor abkühlen lassen. Flüssigkeitsstand
optisch überprüfen.
blinkt unzureichender
K ü h l fl ü s s i g k e i t s s t a n d Siehe Abschnitt 6, Unterabschnitt "Füllstände".
Wenden Sie sich an das PEUGEOT-Händlernetz.
Service leuchtet
zeitweise
kleinere Defekte oder
Warnmeldungen Sehen Sie im Fehlerprotokoll auf der Anzeige
bzw. auf dem Bildschirm nach. Wenn Ihr
Fahrzeug mit einem Bordcomputer bzw.
mit einem Bildschirm ausgestattet ist, siehe
Abschnitt 9, Unterabschnitt "Autoradio -
Bordcomputer". Wenden Sie sich an das
PEUGEOT-Händlernetz.
leuchtet
dauerhaft
größere Defekte
Nicht
angelegter
Fahrergurt leuchtet
zuerst, blinkt
dann
Fahrer hat den
Sicherheitsgurt nicht
angelegt
Legen Sie den Gurt an und lassen Sie den Riegel
im Gurtschloss einrasten.
in Verbindung mit
einem akustischen
Signal, leuchtet
dann weiter das Fahrzeug fährt,
der Fahrer hat den
Sicherheitsgurt nicht
angelegt Prüfen Sie die Verriegelung des Gurts durch
kurzes Ziehen am Gurt. Siehe Abschnitt 4,
Unterabschnitt "Sicherheitsgurte".
Page 27 of 210
31
STARTBEREIT
22
Bedienungseinheit

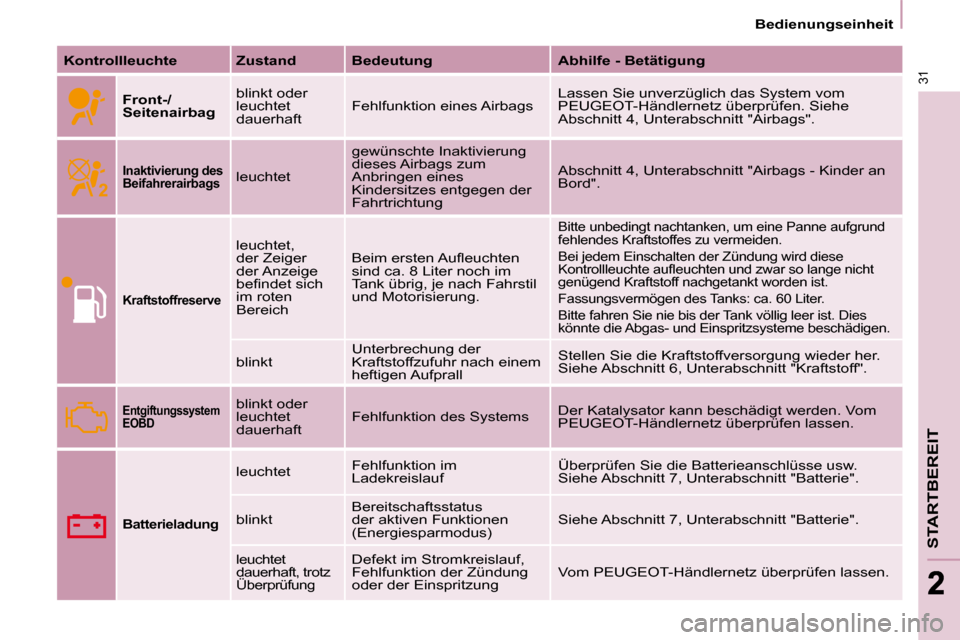

Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung
Front-/
Seitenairbag blinkt oder
leuchtet
dauerhaft
Fehlfunktion eines Airbags Lassen Sie unverzüglich das System vom
PEUGEOT-Händlernetz überprüfen. Siehe
Abschnitt 4, Unterabschnitt "Airbags".
Inaktivierung des
Beifahrerairbags leuchtet gewünschte Inaktivierung
dieses Airbags zum
Anbringen eines
Kindersitzes entgegen der
Fahrtrichtung Abschnitt 4, Unterabschnitt "Airbags - Kinder an
Bord".
Kraftstoffreserve
leuchtet,
der Zeiger
der Anzeige
b e fi n d e t s i c h
im roten
Bereich B e i m e r s t e n A u fl e u c h t e n
sind ca. 8 Liter noch im
Tank übrig, je nach Fahrstil
und Motorisierung.
Bitte unbedingt nachtanken, um eine Panne aufgrund
fehlendes Kraftstoffes zu vermeiden.
Bei jedem Einschalten der Zündung wird diese
K o n t r o l l l e u c h t e a u fl e u c h t e n u n d z w a r s o l a n g e n i c h t
genügend Kraftstoff nachgetankt worden ist.
Fassungsvermögen des Tanks: ca. 60 Liter.
Bitte fahren Sie nie bis der Tank völlig leer ist. Dies
könnte die Abgas- und Einspritzsysteme beschädigen.
blinkt Unterbrechung der
Kraftstoffzufuhr nach einem
heftigen Aufprall Stellen Sie die Kraftstoffversorgung wieder her.
Siehe Abschnitt 6, Unterabschnitt "Kraftstoff".
Entgiftungssystem
EOBD blinkt oder
leuchtet
dauerhaft Fehlfunktion des Systems
Der Katalysator kann beschädigt werden. Vom
PEUGEOT-Händlernetz überprüfen lassen.
Batterieladung
leuchtet Fehlfunktion im
Ladekreislauf Überprüfen Sie die Batterieanschlüsse usw.
Siehe Abschnitt 7, Unterabschnitt "Batterie".
blinkt Bereitschaftsstatus
der aktiven Funktionen
(Energiesparmodus) Siehe Abschnitt 7, Unterabschnitt "Batterie".
leuchtet
dauerhaft, trotz
Überprüfung Defekt im Stromkreislauf,
Fehlfunktion der Zündung
oder der Einspritzung Vom PEUGEOT-Händlernetz überprüfen lassen.
Page 28 of 210
ABS
32
Bedienungseinheit

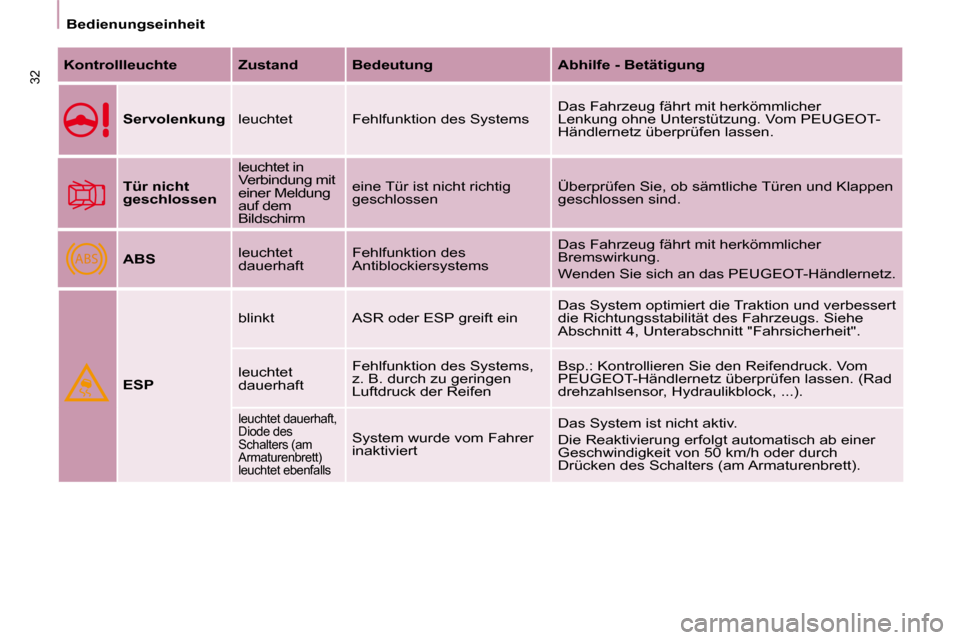

Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung
Servolenkung leuchtet Fehlfunktion des Systems Das Fahrzeug fährt mit herkömmlicher
Lenkung ohne Unterstützung. Vom PEUGEOT-
Händlernetz überprüfen lassen.
Tür nicht
geschlossen leuchtet in
Verbindung mit
einer Meldung
auf dem
Bildschirm eine Tür ist nicht richtig
geschlossen
Überprüfen Sie, ob sämtliche Türen und Klappen
geschlossen sind.
ABS leuchtet
dauerhaft Fehlfunktion des
Antiblockiersystems Das Fahrzeug fährt mit herkömmlicher
Bremswirkung.
Wenden Sie sich an das PEUGEOT-Händlernetz.
ESP blinkt ASR oder ESP greift ein
Das System optimiert die Traktion und verbessert
die Richtungsstabilität des Fahrzeugs. Siehe
Abschnitt 4, Unterabschnitt "Fahrsicherheit".
leuchtet
dauerhaft Fehlfunktion des Systems,
z. B. durch zu geringen
Luftdruck der Reifen Bsp.: Kontrollieren Sie den Reifendruck. Vom
PEUGEOT-Händlernetz überprüfen lassen. (Rad
drehzahlsensor, Hydraulikblock, ...).
leuchtet dauerhaft,
Diode des
Schalters (am
Armaturenbrett)
leuchtet ebenfalls
System wurde vom Fahrer
inaktiviert Das System ist nicht aktiv.
Die Reaktivierung erfolgt automatisch ab einer
Geschwindigkeit von 50 km/h oder durch
Drücken des Schalters (am Armaturenbrett).
Page 29 of 210
33
STARTBEREIT
22

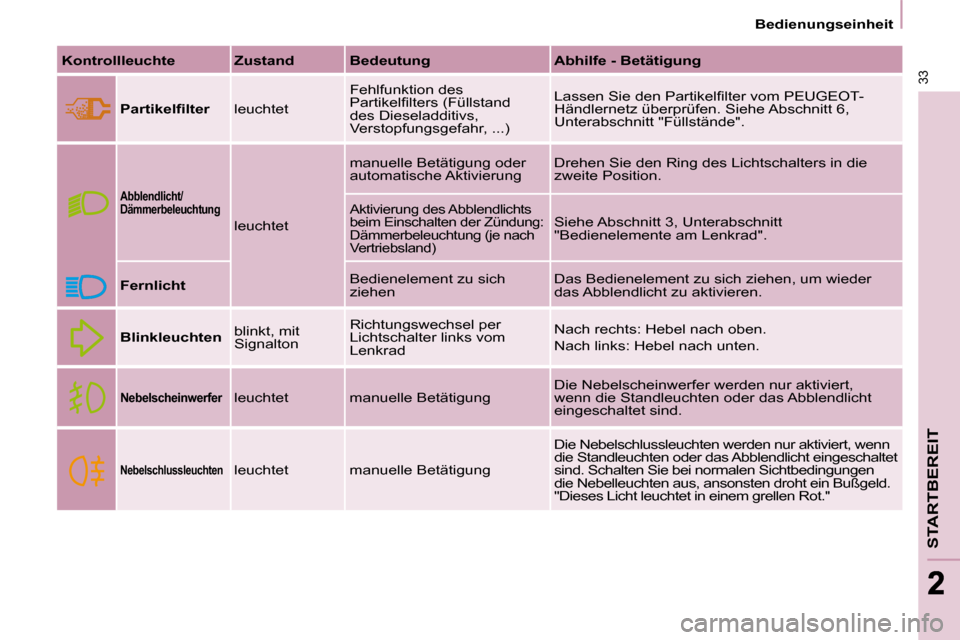

Bedienungseinheit
Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung
P a r t i k e l fi l t e r leuchtet Fehlfunktion des
P a r t i k e l fi l t e r s ( F ü l l s t a n d
des Dieseladditivs,
Verstopfungsgefahr, ...) L a s s e n S i e d e n P a r t i k e l fi l t e r v o m P E U G E O T -
Händlernetz überprüfen. Siehe Abschnitt 6,
Unterabschnitt "Füllstände".
Abblendlicht/
Dämmerbeleuchtung
leuchtet manuelle Betätigung oder
automatische Aktivierung
Drehen Sie den Ring des Lichtschalters in die
zweite Position.
Aktivierung des Abblendlichts
beim Einschalten der Zündung:
Dämmerbeleuchtung (je nach
Vertriebsland) Siehe Abschnitt 3, Unterabschnitt
"Bedienelemente am Lenkrad".
Fernlicht Bedienelement zu sich
ziehen Das Bedienelement zu sich ziehen, um wieder
das Abblendlicht zu aktivieren.
Blinkleuchten blinkt, mit
Signalton Richtungswechsel per
Lichtschalter links vom
Lenkrad Nach rechts: Hebel nach oben.
Nach links: Hebel nach unten.
Nebelscheinwerfer leuchtet manuelle Betätigung Die Nebelscheinwerfer werden nur aktiviert,
wenn die Standleuchten oder das Abblendlicht
eingeschaltet sind.
Nebelschlussleuchten leuchtet manuelle Betätigung Die Nebelschlussleuchten werden nur aktiviert, wen
n
die Standleuchten oder das Abblendlicht eingeschalt et
sind. Schalten Sie bei normalen Sichtbedingungen
die Nebelleuchten aus, ansonsten droht ein Bußgeld.
"Dieses Licht leuchtet in einem grellen Rot."
Page 30 of 210
34

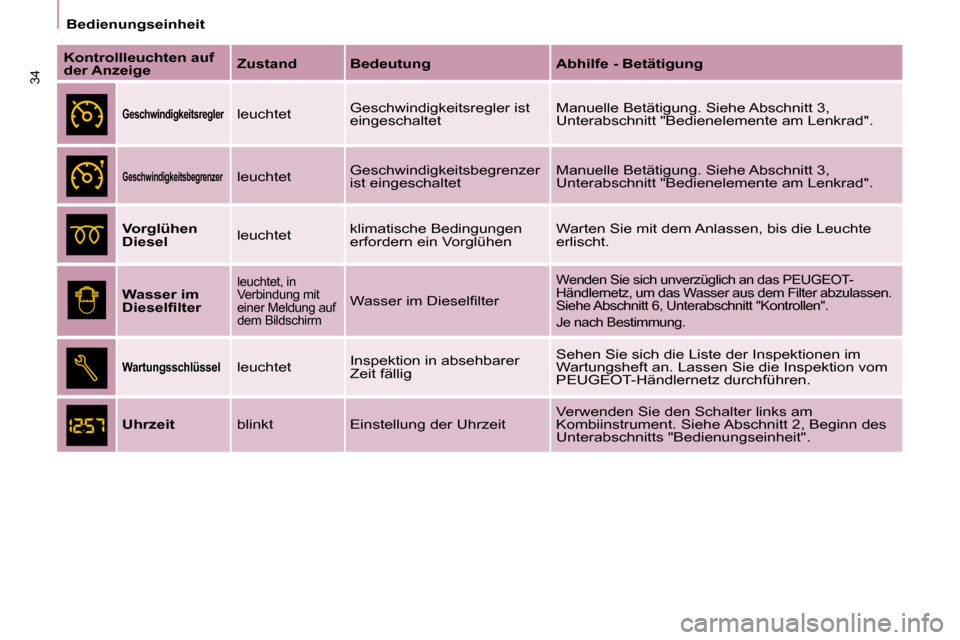

Bedienungseinheit
Kontrollleuchten auf
der Anzeige
Zustand Bedeutung Abhilfe - Betätigung
Geschwindigkeitsregler leuchtet Geschwindigkeitsregler ist
eingeschaltet Manuelle Betätigung. Siehe Abschnitt 3,
Unterabschnitt "Bedienelemente am Lenkrad".
Geschwindigkeitsbegrenzer leuchtet Geschwindigkeitsbegrenzer
ist eingeschaltet Manuelle Betätigung. Siehe Abschnitt 3,
Unterabschnitt "Bedienelemente am Lenkrad".
Vorglühen
Diesel leuchtet klimatische Bedingungen
erfordern ein Vorglühen Warten Sie mit dem Anlassen, bis die Leuchte
erlischt.
Wasser im
D i e s e l fi l t e r
leuchtet, in
Verbindung mit
einer Meldung auf
dem Bildschirm
W a s s e r i m D i e s e l fi l t e r
Wenden Sie sich unverzüglich an das PEUGEOT-
Händlernetz, um das Wasser aus dem Filter abzulasse n.
Siehe Abschnitt 6, Unterabschnitt "Kontrollen".
Je nach Bestimmung.
Wartungsschlüssel leuchtet Inspektion in absehbarer
Zeit fällig Sehen Sie sich die Liste der Inspektionen im
Wartungsheft an. Lassen Sie die Inspektion vom
PEUGEOT-Händlernetz durchführen.
Uhrzeit blinkt Einstellung der Uhrzeit Verwenden Sie den Schalter links am
Kombiinstrument. Siehe Abschnitt 2, Beginn des
Unterabschnitts "Bedienungseinheit".
