Peugeot Partner Tepee 2010 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: Partner Tepee, Model: Peugeot Partner Tepee 2010Pages: 210, PDF-Größe: 7.28 MB
Page 61 of 210
Sitze
63
ERGONOMIE UND KOMFORT
3
Sitzbank ausbauen
- Schieben Sie gegebenenfalls die Vordersitze nach vorn.
- Bringen Sie die Sitzbank (1/3- und/ oder 2/3-Teil) in die Klappposition. Sitzbank einbauen
- Setzen Sie die Sitzbank (1/3- und/
oder 2/3-Teil) senkrecht ein.
- Setzen Sie die Haken zwischen die beiden Stäbe.
- Klappen Sie die Sitzbank nach hinten.
Siehe "Klappposition" auf der
vorhergehenden Seite. Um die Sitzbank (1/3- und/oder
2/3-Teil) wieder in die Sitzposition
zu bringen siehe "Klappposition"
auf der vorhergehenden Seite.
- Neigen Sie den gesamten Sitz um etwa 45° nach hinten.
- Heben Sie die Sitzbank senkrecht
bis zum Verankerungsanschlag an.
- Kippen Sie die Sitzbank nach vorn in die aufrechte Position und heben
Sie sie aus.
Page 62 of 210
64
Sitze

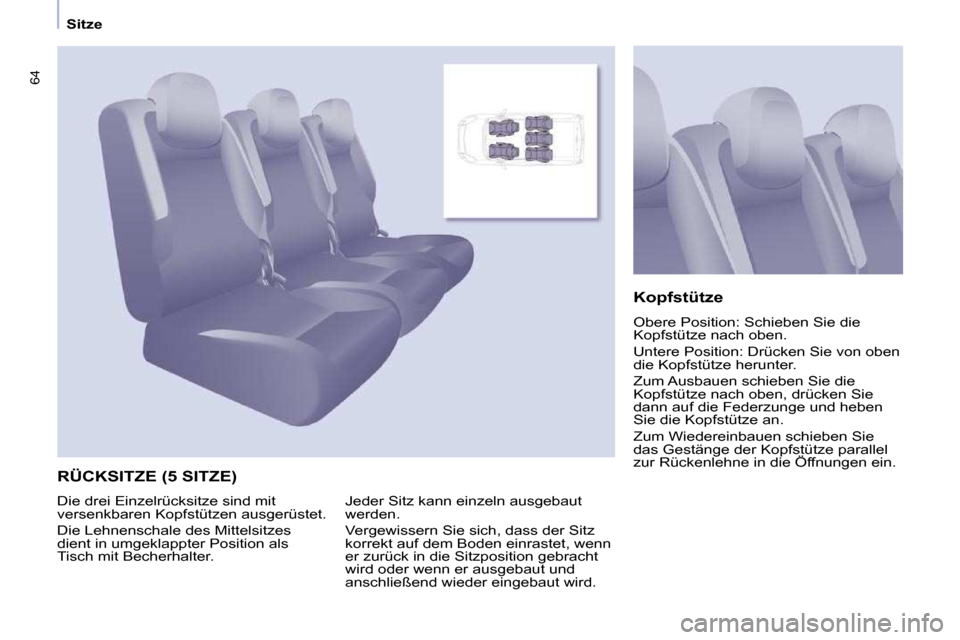

RÜCKSITZE (5 SITZE)
Kopfstütze
Obere Position: Schieben Sie die
Kopfstütze nach oben.
Untere Position: Drücken Sie von oben
die Kopfstütze herunter.
Zum Ausbauen schieben Sie die
Kopfstütze nach oben, drücken Sie
dann auf die Federzunge und heben
Sie die Kopfstütze an.
Zum Wiedereinbauen schieben Sie
das Gestänge der Kopfstütze parallel
zur Rückenlehne in die Öffnungen ein.
Jeder Sitz kann einzeln ausgebaut
werden.
Vergewissern Sie sich, dass der Sitz
korrekt auf dem Boden einrastet, wenn
er zurück in die Sitzposition gebracht
wird oder wenn er ausgebaut und
anschließend wieder eingebaut wird.
Die drei Einzelrücksitze sind mit
versenkbaren Kopfstützen ausgerüstet.
Die Lehnenschale des Mittelsitzes
dient in umgeklappter Position als
Tisch mit Becherhalter.
Page 63 of 210
Sitze
65
ERGONOMIE UND KOMFORT
3

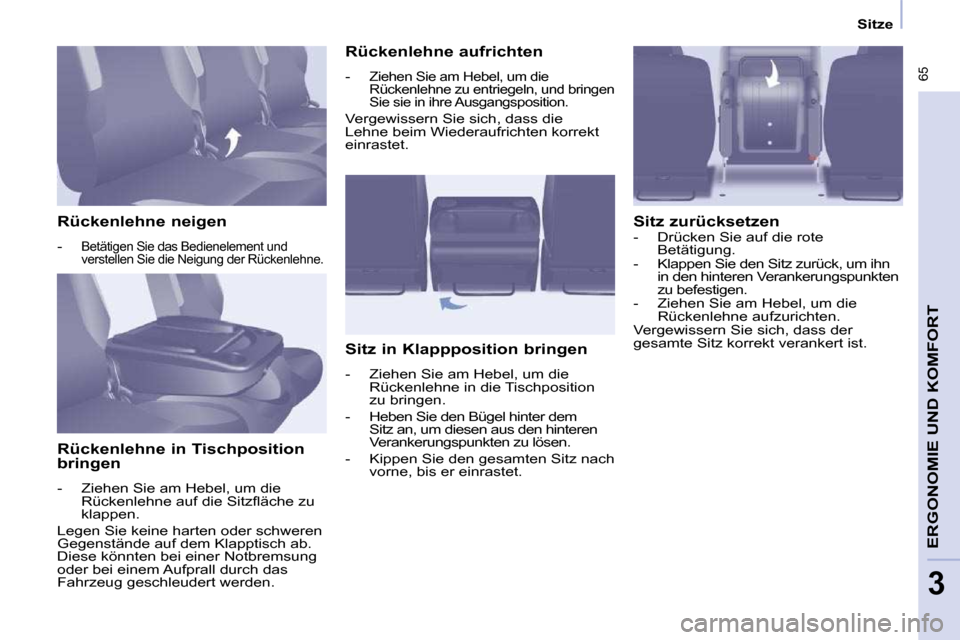

Rückenlehne neigen
-
Betätigen Sie das Bedienelement und
verstellen Sie die Neigung der Rückenlehne.
Rückenlehne in Tischposition
bringen
- Ziehen Sie am Hebel, um die R ü c k e n l e h n e a u f d i e S i t z fl ä c h e z u
klappen.
Legen Sie keine harten oder schweren
Gegenstände auf dem Klapptisch ab.
Diese könnten bei einer Notbremsung
oder bei einem Aufprall durch das
Fahrzeug geschleudert werden. Rückenlehne aufrichten
-
Ziehen Sie am Hebel, um die
Rückenlehne zu entriegeln, und bringen
Sie sie in ihre Ausgangsposition.
Vergewissern Sie sich, dass die
Lehne beim Wiederaufrichten korrekt
einrastet.
Sitz in Klappposition bringen
- Ziehen Sie am Hebel, um die Rückenlehne in die Tischposition
zu bringen.
- Heben Sie den Bügel hinter dem Sitz an, um diesen aus den hinteren
Verankerungspunkten zu lösen.
- Kippen Sie den gesamten Sitz nach vorne, bis er einrastet. Sitz zurücksetzen
- Drücken Sie auf die rote
Betätigung.
- Klappen Sie den Sitz zurück, um ihn in den hinteren Verankerungspunkten
zu befestigen.
- Ziehen Sie am Hebel, um die Rückenlehne aufzurichten.
Vergewissern Sie sich, dass der
gesamte Sitz korrekt verankert ist.
Page 64 of 210
66
Sitze

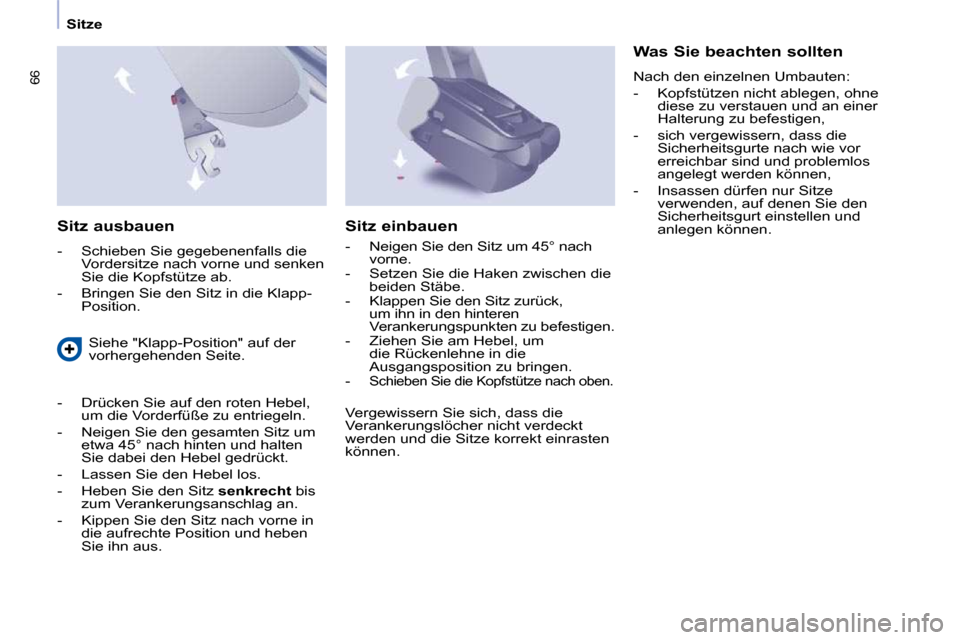

Sitz ausbauen
- Schieben Sie gegebenenfalls die Vordersitze nach vorne und senken
Sie die Kopfstütze ab.
- Bringen Sie den Sitz in die Klapp- Position. Sitz einbauen
- Neigen Sie den Sitz um 45° nach
vorne.
- Setzen Sie die Haken zwischen die beiden Stäbe.
- Klappen Sie den Sitz zurück, um ihn in den hinteren
Verankerungspunkten zu befestigen.
- Ziehen Sie am Hebel, um die Rückenlehne in die
Ausgangsposition zu bringen.
-
Schieben Sie die Kopfstütze nach oben.
Siehe "Klapp-Position" auf der
vorhergehenden Seite.
- Drücken Sie auf den roten Hebel, um die Vorderfüße zu entriegeln.
- Neigen Sie den gesamten Sitz um etwa 45° nach hinten und halten
Sie dabei den Hebel gedrückt.
- Lassen Sie den Hebel los.
- Heben Sie den Sitz senkrecht bis
zum Verankerungsanschlag an.
- Kippen Sie den Sitz nach vorne in die aufrechte Position und heben
Sie ihn aus. Was Sie beachten sollten
Nach den einzelnen Umbauten:
- Kopfstützen nicht ablegen, ohne
diese zu verstauen und an einer
Halterung zu befestigen,
- sich vergewissern, dass die Sicherheitsgurte nach wie vor
erreichbar sind und problemlos
angelegt werden können,
- Insassen dürfen nur Sitze verwenden, auf denen Sie den
Sicherheitsgurt einstellen und
anlegen können.
Vergewissern Sie sich, dass die
Verankerungslöcher nicht verdeckt
werden und die Sitze korrekt einrasten
können.
Page 65 of 210
Sitze
67
ERGONOMIE UND KOMFORT
3

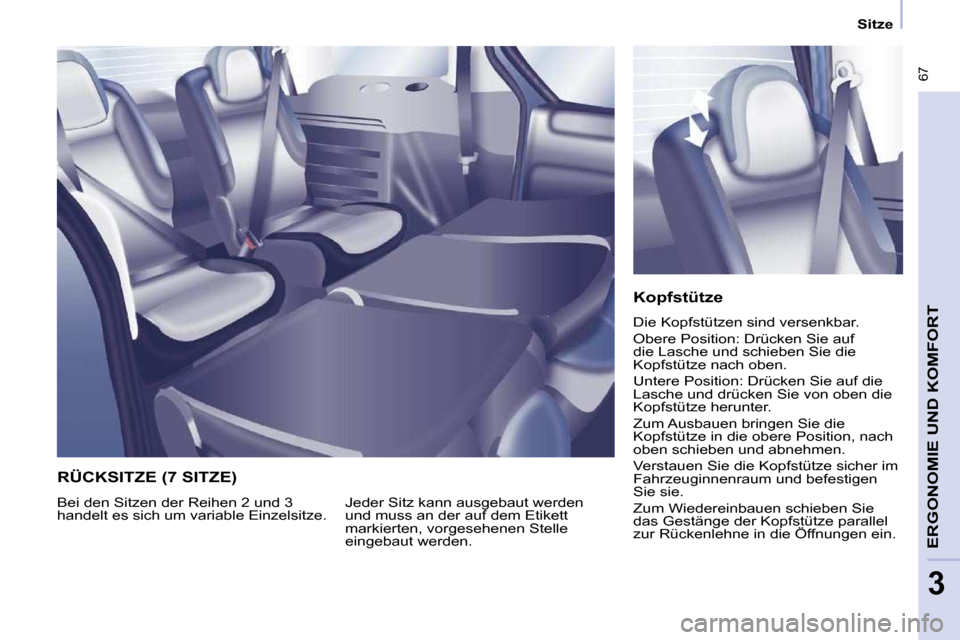

Kopfstütze
Die Kopfstützen sind versenkbar.
Obere Position: Drücken Sie auf
die Lasche und schieben Sie die
Kopfstütze nach oben.
Untere Position: Drücken Sie auf die
Lasche und drücken Sie von oben die
Kopfstütze herunter.
Zum Ausbauen bringen Sie die
Kopfstütze in die obere Position, nach
oben schieben und abnehmen.
Verstauen Sie die Kopfstütze sicher im
Fahrzeuginnenraum und befestigen
Sie sie.
Zum Wiedereinbauen schieben Sie
das Gestänge der Kopfstütze parallel
zur Rückenlehne in die Öffnungen ein.
Jeder Sitz kann ausgebaut werden
und muss an der auf dem Etikett
markierten, vorgesehenen Stelle
eingebaut werden.
Bei den Sitzen der Reihen 2 und 3
handelt es sich um variable Einzelsitze.
RÜCKSITZE (7 SITZE)
Page 66 of 210
68

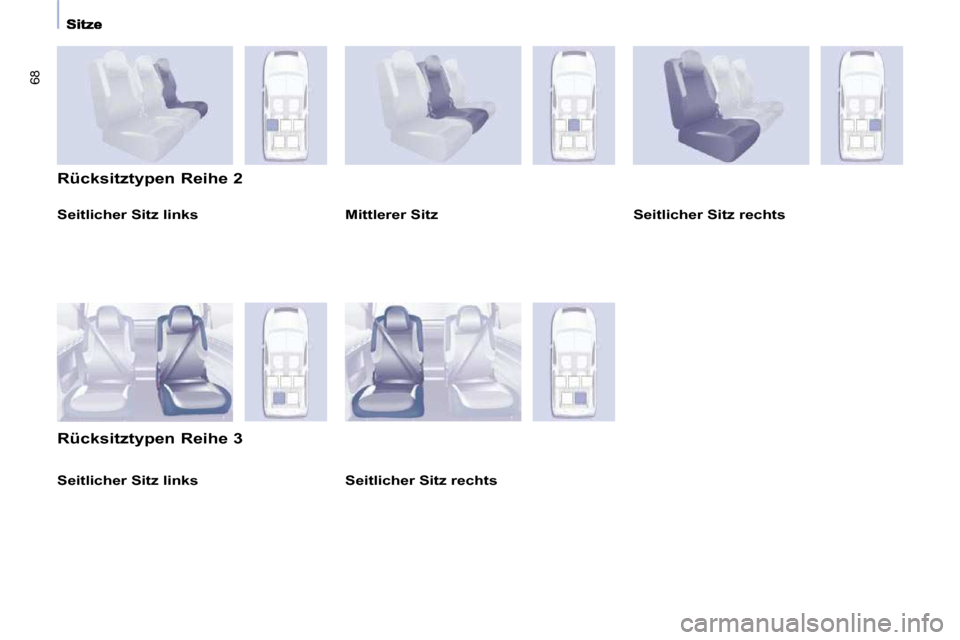

Seitlicher Sitz links
Rücksitztypen Reihe 2
Rücksitztypen Reihe 3 Mittlerer Sitz Seitlicher Sitz rechts
Seitlicher Sitz rechts
Seitlicher Sitz links
Page 67 of 210
Sitze
69
ERGONOMIE UND KOMFORT
3

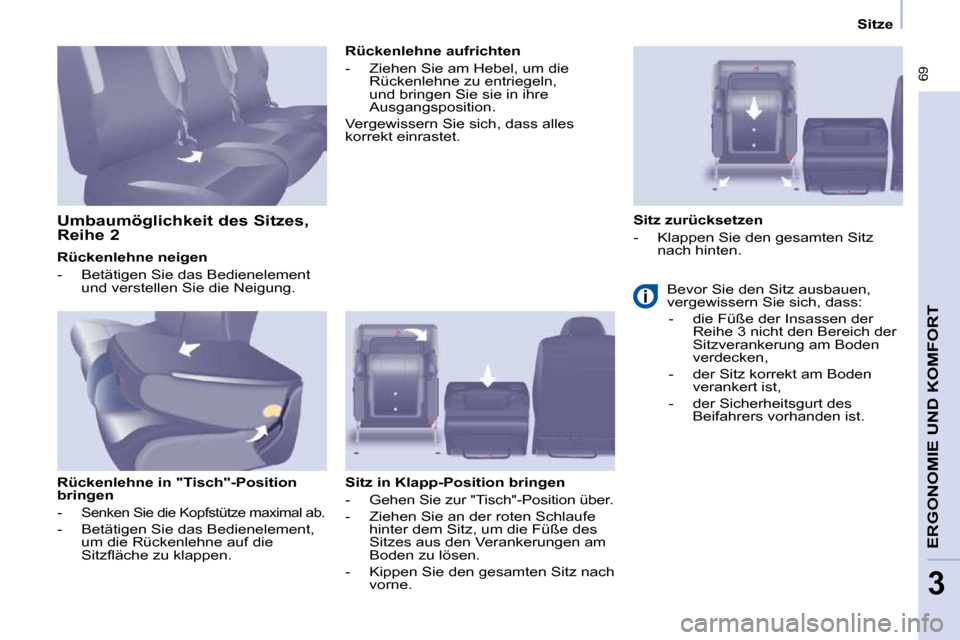

Rückenlehne neigen
- Betätigen Sie das Bedienelement und verstellen Sie die Neigung.
Rückenlehne in "Tisch"-Position
bringen
-
Senken Sie die Kopfstütze maximal ab.
- Betätigen Sie das Bedienelement, um die Rückenlehne auf die
S i t z fl ä c h e z u k l a p p e n . Rückenlehne aufrichten
- Ziehen Sie am Hebel, um die
Rückenlehne zu entriegeln,
und bringen Sie sie in ihre
Ausgangsposition.
Vergewissern Sie sich, dass alles
korrekt einrastet.
Sitz in Klapp-Position bringen
- Gehen Sie zur "Tisch"-Position über.
- Ziehen Sie an der roten Schlaufe hinter dem Sitz, um die Füße des
Sitzes aus den Verankerungen am
Boden zu lösen.
- Kippen Sie den gesamten Sitz nach vorne.
Umbaumöglichkeit des Sitzes,
Reihe 2
Sitz zurücksetzen
- Klappen Sie den gesamten Sitz
nach hinten.
Bevor Sie den Sitz ausbauen,
vergewissern Sie sich, dass: - die Füße der Insassen der Reihe 3 nicht den Bereich der
Sitzverankerung am Boden
verdecken,
- der Sitz korrekt am Boden verankert ist,
- der Sicherheitsgurt des Beifahrers vorhanden ist.
Page 68 of 210
70
Sitze
Umbaumöglichkeit des Sitzes, Reihe 3
Rückenlehne in "Tisch"-Position bringen
- Die Kopfstütze maximal absenken.
- Betätigen Sie das Bedienelement, um die Rückenlehne auf den
Rücksitz umzuklappen.
Rückenlehne aufrichten
- Ziehen Sie am Hebel, um die Rückenlehne zu entriegeln, und
bringen Sie sie anschließend
wieder in ihre Ausgangsposition
zurück.
Vergewissern Sie sich, dass alles
korrekt einrastet. Sitz zurücksetzen
- Drücken Sie auf die rote
Betätigung.
- Klappen Sie den gesamten Sitz nach hinten.
Sitz in Klapp-Position bringen
- Gehen Sie zur "Tisch"-Position über.
- Heben Sie den mit einer
roten Schlaufe versehenen
Ausgleichshebel an, der sich hinter
d e m S i t z b e fi n d e t , u m d i e F ü ß e d e s
Sitzes von der Verankerung am
Boden zu lösen.
- Kippen Sie den gesamten Sitz nach vorne. Vergewissern Sie sich, dass:
- der Sitz korrekt im Boden
verankert ist,
- der Sicherheitsgurt des Beifahrers vorhanden ist.
Page 69 of 210
Sitze
71
ERGONOMIE UND KOMFORT
3

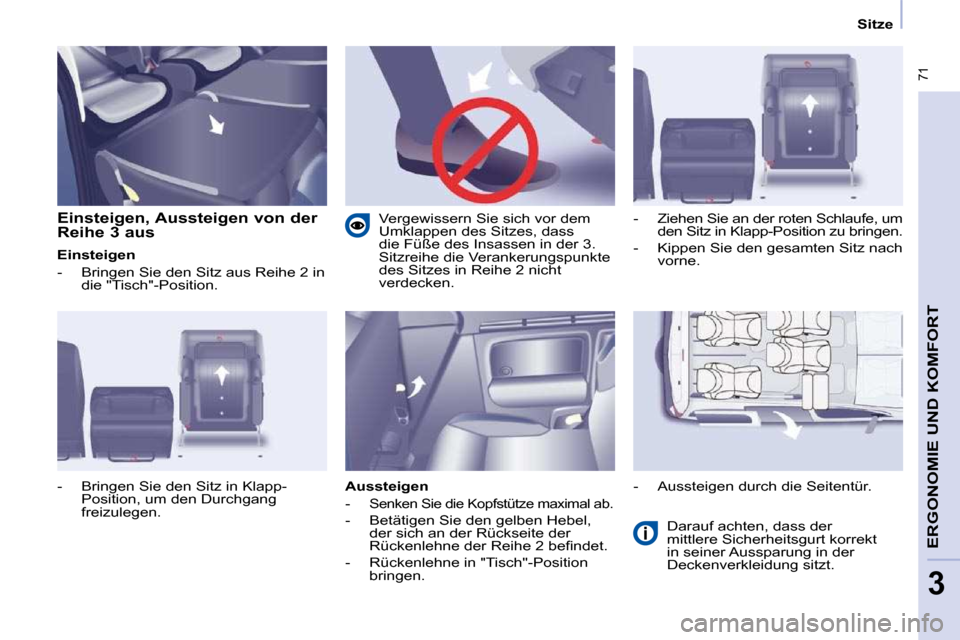

Einsteigen, Aussteigen von der
Reihe 3 aus
Einsteigen
- Bringen Sie den Sitz aus Reihe 2 in die "Tisch"-Position.
Aussteigen
-
Senken Sie die Kopfstütze maximal ab.
- Betätigen Sie den gelben Hebel, der sich an der Rückseite der
R ü c k e n l e h n e d e r R e i h e 2 b e fi n d e t .
- Rückenlehne in "Tisch"-Position bringen. Darauf achten, dass der
mittlere Sicherheitsgurt korrekt
in seiner Aussparung in der
Deckenverkleidung sitzt.
- Bringen Sie den Sitz in Klapp-
Position, um den Durchgang
freizulegen. - Ziehen Sie an der roten Schlaufe, um
den Sitz in Klapp-Position zu bringen.
- Kippen Sie den gesamten Sitz nach vorne.
- Aussteigen durch die Seitentür.
Vergewissern Sie sich vor dem
Umklappen des Sitzes, dass
die Füße des Insassen in der 3.
Sitzreihe die Verankerungspunkte
des Sitzes in Reihe 2 nicht
verdecken.

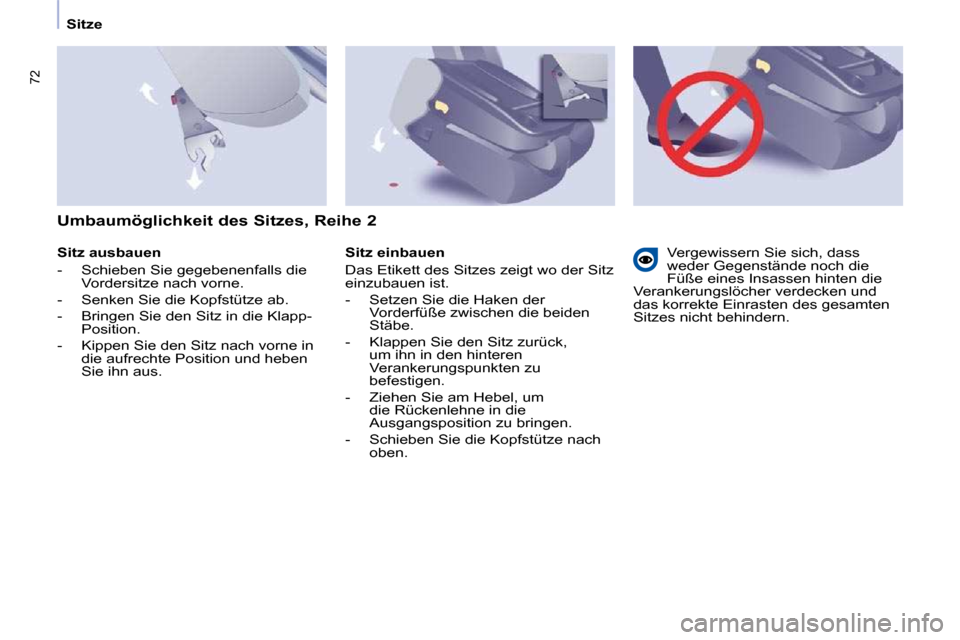

Page 70 of 210
72
Sitze

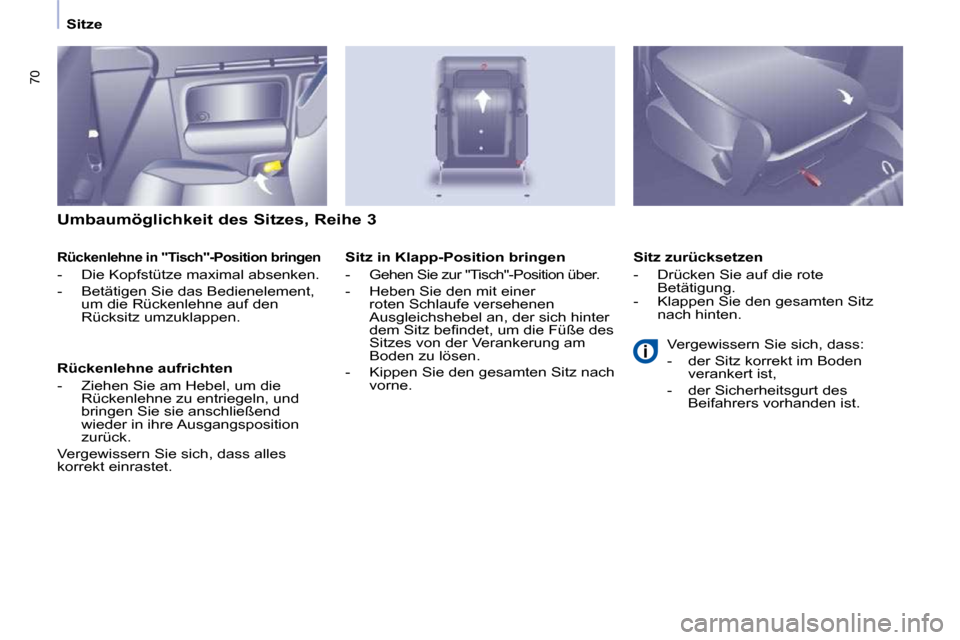

Sitz ausbauen
- Schieben Sie gegebenenfalls die Vordersitze nach vorne.
- Senken Sie die Kopfstütze ab.
- Bringen Sie den Sitz in die Klapp- Position.
- Kippen Sie den Sitz nach vorne in die aufrechte Position und heben
Sie ihn aus. Sitz einbauen
Das Etikett des Sitzes zeigt wo der Sitz
einzubauen ist.
- Setzen Sie die Haken der
Vorderfüße zwischen die beiden
Stäbe.
- Klappen Sie den Sitz zurück, um ihn in den hinteren
Verankerungspunkten zu
befestigen.
- Ziehen Sie am Hebel, um die Rückenlehne in die
Ausgangsposition zu bringen.
- Schieben Sie die Kopfstütze nach oben. Vergewissern Sie sich, dass
weder Gegenstände noch die
Füße eines Insassen hinten die
Verankerungslöcher verdecken und
das korrekte Einrasten des gesamten
Sitzes nicht behindern.
Umbaumöglichkeit des Sitzes, Reihe 2
