Page 21 of 207
25
Aperture
ALL'AVVIAMENTO
2
SPORTELLO POSTERIORE DEL
PADIGLIONE
Questo sportello posteriore del
padiglione del tetto è compatibile solo
con le porte battenti.
Per aprire lo sportello posteriore del
padiglione:
- sollevare la levetta nera della chiusura,
- liberare la chiusura premendo sullo sportello (verso il basso), quindi
togliere il gancio,
- sollevare lo sportello posteriore,
- superare il punto di resistenza per bloccare lo sportello con le aste di
sostegno.
Per chiudere lo sportello posteriore del
padiglione:
- v e r i fi c a r e i l c o r r e t t o b l o c c a g g i o della barra d'appoggio,
- abbassare lo sportello,
- premendo sullo sportello (verso il basso), prendere
contemporaneamente le due
boccole della molla ed inserire il
gancio nella sua sede, Barra d'appoggio
È disponibile una barra d'appoggio
per trasportare carichi lunghi, dopo
avere aperto lo sportello posteriore del
padiglione.
Ribaltare la barra d'appoggio
sollevando la leva.
A c c o m p a g n a r l a fi n o a l m o n t a n t e d e l l a
porta.
Inserire i carichi lunghi da trasportare,
sollevarli e riposizionare la barra
d'appoggio con una sola mano.
Assicurarsi che sia correttamente
bloccata premendo la maniglia verso
i l b a s s o fi n o a s u p e r a r e i l p u n t o d i
r e s i s t e n z a e fi s s a r e b e n e i c a r i c h i . Il paraurti posteriore è stato
rinforzato per fungere da pedana
di accesso al veicolo.
Non viaggiare con la barra d'appoggio
mal posizionata.
Le porte posteriori si bloccano
solo se la barra d'appoggio è
installata.
Quando lo sportello posteriore del
padiglione è aperto, prestare attenzione
ai passaggi ad altezza limitata.
Non appoggiare direttamente i carichi
sulle porte posteriori.
Utilizzare i cartelli di segnalazione per
attirare l'attenzione degli altri conducenti
e rispettare il codice della strada.
I supporti laterali possono essere
u t i l i z z a t i c o m e p u n t i d i fi s s a g g i o .
- abbassare la levetta nera per
bloccare lo sportello.
Il bloccaggio dello sportello permette
un buon appoggio sulla guarnizione e
garantisce tenuta ed assenza di rumore.
Page 22 of 207
26
Aperture
BLOCCAGGIO CENTRALIZZATO Una prima pressione permette
il bloccaggio centralizzato del
veicolo, quando tutte le porte
sono chiuse.
Una seconda pressione
permette lo sbloccaggio centralizzato
del veicolo.
Il comando non è attivo quando il veicolo
è stato bloccato con il telecomando o
con la chiave dall'esterno.
L'apertura delle porte è sempre
possibile dall'interno.
Spia di apertura
Il diodo di comando:
- lampeggia quando le aperture sono
bloccate e il motore è spento,
- si accende quando le aperture sono bloccate e si inserisce il
contatto. Sicurezza antiaggressione
Se questa spia si accende,
v e r i fi c a r e l a c o r r e t t a c h i u s u r a
di tutte le aperture del
veicolo.
Bloccaggio mentre si guida
All'avvio del veicolo, non appena
si raggiungono i 10 Km orari circa,
il sistema blocca le porte. Si sente
il rumore caratteristico di chiusura
centralizzata. Il diodo del comando sul
pannello centrale della plancia di bordo
è acceso.
Durante la guida, l'apertura di una
porta provoca lo sbloccaggio totale del
veicolo.
In caso di urto violento, le aperture
sono automaticamente sbloccate per
permettere l'accesso ai soccorsi.
Attivazione/disattivazione della
funzione
Con il contatto inserito,
premere a lungo su questo
pulsante per attivare o
disattivare la funzione.
Page 23 of 207
ALL'AVVIAMENTO
22
Posto di guida
QUADRO STRUMENTI Display
POSTO DI GUIDA
Display
Le informazioni sono presentate
con formati di visualizzazione diversi,
a seconda dell'equipaggiamento del
veicolo.
Quadranti
1. Contachilometri/miglia.
2. Display.
3. Livello di carburante, temperatura
del liquido di raffreddamento.
4. Contagiri.
5. Azzeramento del contachilometri
giornaliero/dell'indicatore di
manutenzione.
6. Reostato d'illuminazione del quadro
strumenti. - Limitatore/regolatore di velocità.
- Chilometri/Miglia percorsi.
- Indicatore di manutenzione,
indicatore di livello dell'olio motore,
chilometri/miglia totali.
- P r e s e n z a d i a c q u a n e l fi l t r o d e l gasolio.
- Preriscaldamento diesel.
Page 24 of 207
29
ALL'AVVIAMENTO
22
Posto di guida

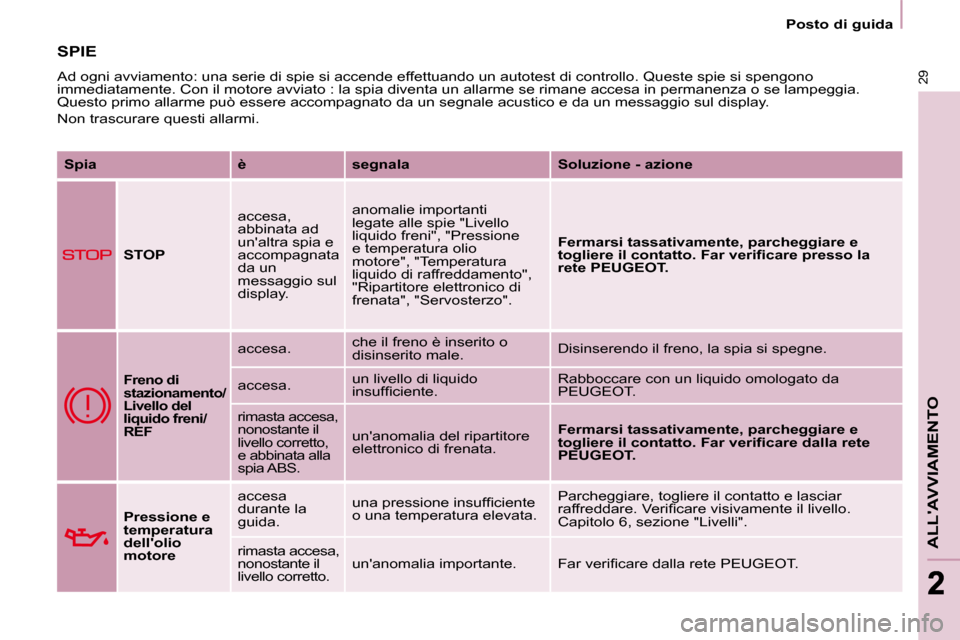

SPIE
Ad ogni avviamento: una serie di spie si accende effettuando un autotest di controllo. Queste spie si spengono
immediatamente. Con il motore avviato : la spia diventa un a llarme se rimane accesa in permanenza o se lampeggia.
Questo primo allarme può essere accompagnato da un segnale acusti co e da un messaggio sul display.
Non trascurare questi allarmi.
Spia è segnala Soluzione - azione
STOP accesa,
abbinata ad
un'altra spia e
accompagnata
da un
messaggio sul
display. anomalie importanti
legate alle spie "Livello
liquido freni", "Pressione
e temperatura olio
motore", "Temperatura
liquido di raffreddamento",
"Ripartitore elettronico di
frenata", "Servosterzo".
Fermarsi tassativamente, parcheggiare e
t o g l i e r e i l c o n t a t t o . F a r v e r i fi c a r e p r e s s o l a
rete PEUGEOT.
Freno di
stazionamento/
Livello del
liquido freni/
REF
accesa. che il freno è inserito o
disinserito male. Disinserendo il freno, la spia si spegne.
accesa. un livello di liquido
i n s u f fi c i e n t e . Rabboccare con un liquido omologato da
PEUGEOT.
rimasta accesa,
nonostante il
livello corretto,
e abbinata alla
spia ABS. un'anomalia del ripartitore
elettronico di frenata.
Fermarsi tassativamente, parcheggiare e
t o g l i e r e i l c o n t a t t o . F a r v e r i fi c a r e d a l l a r e t e
PEUGEOT.
Pressione e
temperatura
dell'olio
motore accesa
durante la
guida.
u n a p r e s s i o n e i n s u f fi c i e n t e
o una temperatura elevata. Parcheggiare, togliere il contatto e lasciar
r a f f r e d d a r e . V e r i fi c a r e v i s i v a m e n t e i l l i v e l l o .
Capitolo 6, sezione "Livelli".
rimasta accesa,
nonostante il
livello corretto. un'anomalia importante.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Page 25 of 207
30
Posto di guida
Spia è segnala Soluzione - azione
Temperatura
e livello del
liquido di
raffreddamento
accesa con la
lancetta nella
zona rossa. un aumento anomalo della
temperatura.
Parcheggiare e togliere il contatto, quindi lasciar
r a f f r e d d a r e . V e r i fi c a r e v i s i v a m e n t e i l l i v e l l o .
lampeggiante. una riduzione del livello del
liquido di raffreddamento. Capitolo 6, sezione "Livelli". Rivolgersi alla rete
PEUGEOT.
Servizio
momentaneamente
accesa. anomalie poco importanti o
allarmi. Consultare l'elenco degli allarmi sul display o
sullo schermo. Se il veicolo è dotato di computer
di bordo o di schermo: vedere capitolo 9, sezione
"Autoradio - Computer di bordo". Rivolgersi alla
rete PEUGEOT.
rimasta
accesa. anomalie importanti.
Cintura di
sicurezza
guidatore non
allacciata accesa poi
lampeggiante.
il guidatore non ha allacciato
la cintura di sicurezza. Tirare la cintura, poi inserire il terminale nel
dispositivo di aggancio.
accompagnata
da un segnale
acustico poi
a c c e s a fi s s a . durante la guida con la
cintura di sicurezza del
guidatore non allacciata.
V e r i fi c a r e c h e l a c i n t u r a d i s i c u r e z z a s i a a l l a c c i a t a
tirandola. Capitolo 4, sezione "Cinture di
sicurezza".
Page 26 of 207
31
ALL'AVVIAMENTO
22
Posto di guida

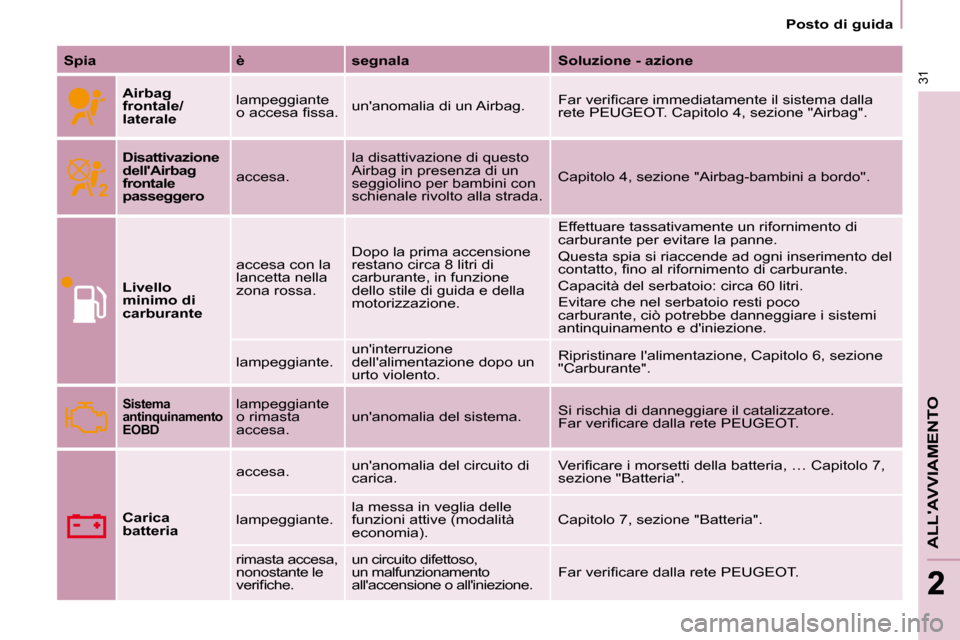

Spia è segnala Soluzione - azione
Airbag
frontale/
lateral
e lampeggiante
o a c c e s a fi s s a .
un'anomalia di un Airbag. F a r v e r i fi c a r e i m m e d i a t a m e n t e i l s i s t e m a d a l l a
rete PEUGEOT. Capitolo 4, sezione "Airbag".
Disattivazione
dell'Airbag
frontale
passeggero accesa. la disattivazione di questo
Airbag in presenza di un
seggiolino per bambini con
schienale rivolto alla strada. Capitolo 4, sezione "Airbag-bambini a bordo".
Livello
minimo di
carburante accesa con la
lancetta nella
zona rossa.
Dopo la prima accensione
restano circa 8 litri di
carburante, in funzione
dello stile di guida e della
motorizzazione. Effettuare tassativamente un rifornimento di
carburante per evitare la panne.
Questa spia si riaccende ad ogni inserimento del
c o n t a t t o , fi n o a l r i f o r n i m e n t o d i c a r b u r a n t e .
Capacità del serbatoio: circa 60 litri.
Evitare che nel serbatoio resti poco
carburante, ciò potrebbe danneggiare i sistemi
antinquinamento e d'iniezione.
lampeggiante. un'interruzione
dell'alimentazione dopo un
urto violento. Ripristinare l'alimentazione, Capitolo 6, sezione
"Carburante".
Sistema
antinquinamento
EOBD lampeggiante
o rimasta
accesa. un'anomalia del sistema.
Si rischia di danneggiare il catalizzatore.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Carica
batteria accesa.
un'anomalia del circuito di
carica. V e r i fi c a r e i m o r s e t t i d e l l a b a t t e r i a , … C a p i t o l o 7 ,
sezione "Batteria".
lampeggiante. la messa in veglia delle
funzioni attive (modalità
economia). Capitolo 7, sezione "Batteria".
rimasta accesa,
nonostante le
v e r i fi c h e . un circuito difettoso,
un malfunzionamento
all'accensione o all'iniezione.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Page 27 of 207
ABS
32
Posto di guida

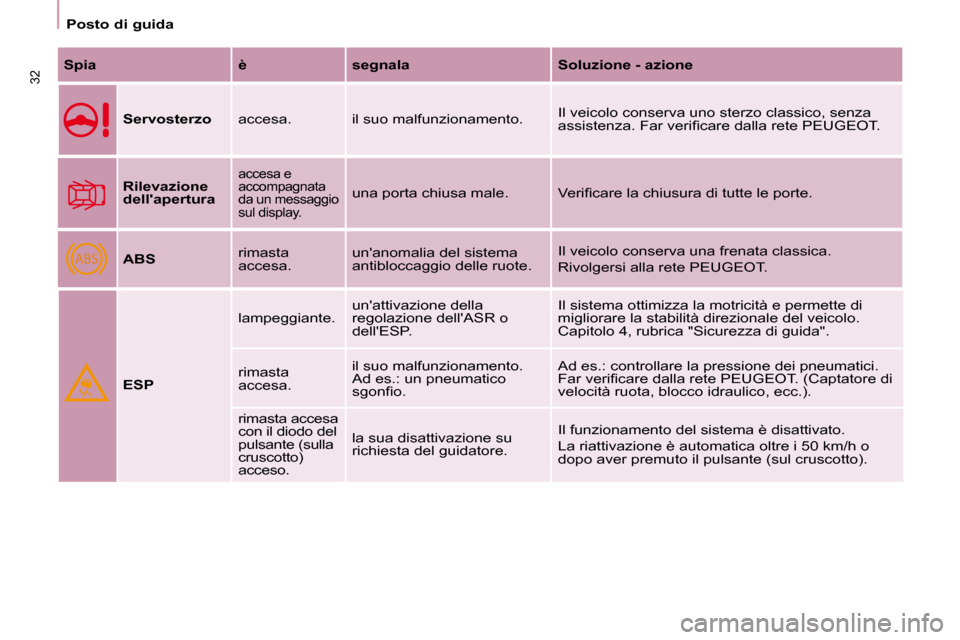

Spia è segnala Soluzione - azione
Servosterzo accesa. il suo malfunzionamento. Il veicolo conserva uno sterzo classico, senza
a s s i s t e n z a . F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Rilevazione
dell'apertura
accesa e
accompagnata
da un messaggio
sul display.
una porta chiusa male. V e r i fi c a r e l a c h i u s u r a d i t u t t e l e p o r t e .
ABS rimasta
accesa. un'anomalia del sistema
antibloccaggio delle ruote. Il veicolo conserva una frenata classica.
Rivolgersi alla rete PEUGEOT.
ESP lampeggiante.
un'attivazione della
regolazione dell'ASR o
dell'ESP. Il sistema ottimizza la motricità e permette di
migliorare la stabilità direzionale del veicolo.
Capitolo 4, rubrica "Sicurezza di guida".
rimasta
accesa. il suo malfunzionamento.
Ad es.: un pneumatico
s g o n fi o . Ad es.: controllare la pressione dei pneumatici.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T . ( C a p t a t o r e d i
velocità ruota, blocco idraulico, ecc.).
rimasta accesa
con il diodo del
pulsante (sulla
cruscotto)
acceso. la sua disattivazione su
richiesta del guidatore.
Il funzionamento del sistema è disattivato.
La riattivazione è automatica oltre i 50 km/h o
dopo aver premuto il pulsante (sul cruscotto).
Page 28 of 207
33
ALL'AVVIAMENTO
22
Posto di guida

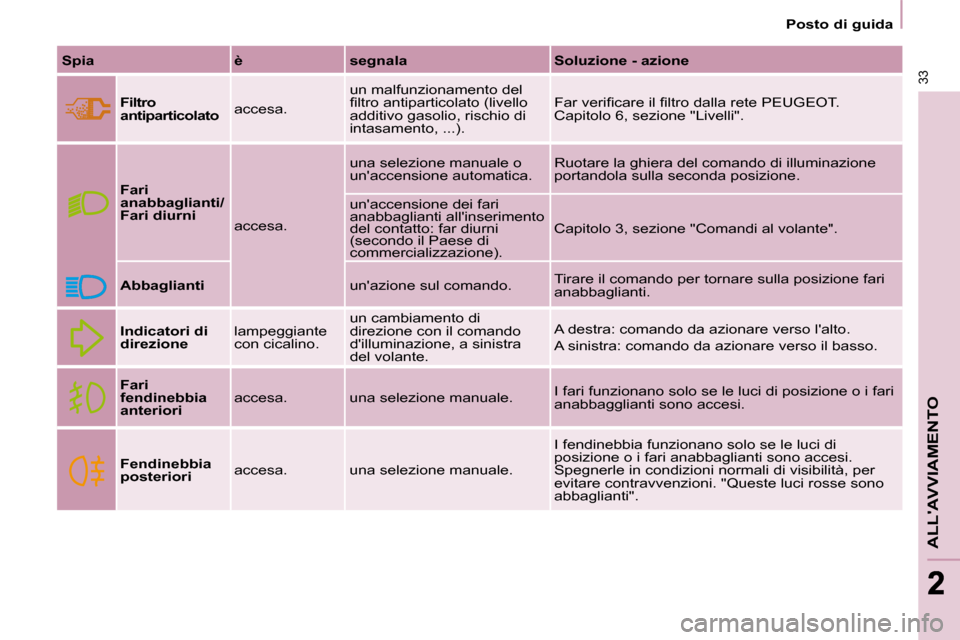

Spia è segnala Soluzione - azione
Filtro
antiparticolato accesa. un malfunzionamento del
fi l t r o a n t i p a r t i c o l a t o ( l i v e l l o
additivo gasolio, rischio di
intasamento, ...). F a r v e r i fi c a r e i l fi l t r o d a l l a r e t e P E U G E O T .
Capitolo 6, sezione "Livelli".
Fari
anabbaglianti/
Fari diurni
accesa. una selezione manuale o
un'accensione automatica.
Ruotare la ghiera del comando di illuminazione
portandola sulla seconda posizione.
un'accensione dei fari
anabbaglianti all'inserimento
del contatto: far diurni
(secondo il Paese di
commercializzazione). Capitolo 3, sezione "Comandi al volante".
Abbaglianti un'azione sul comando. Tirare il comando per tornare sulla posizione fari
anabbaglianti.
Indicatori di
direzione lampeggiante
con cicalino. un cambiamento di
direzione con il comando
d'illuminazione, a sinistra
del volante. A destra: comando da azionare verso l'alto.
A sinistra: comando da azionare verso il basso.
Fari
fendinebbia
anteriori accesa. una selezione manuale.
I fari funzionano solo se le luci di posizione o i fari
anabbagglianti sono accesi.
Fendinebbia
posteriori accesa. una selezione manuale. I fendinebbia funzionano solo se le luci di
posizione o i fari anabbaglianti sono accesi.
Spegnerle in condizioni normali di visibilità, per
evitare contravvenzioni. "Queste luci rosse sono
abbaglianti".
Page 29 of 207
34
Posto di guida

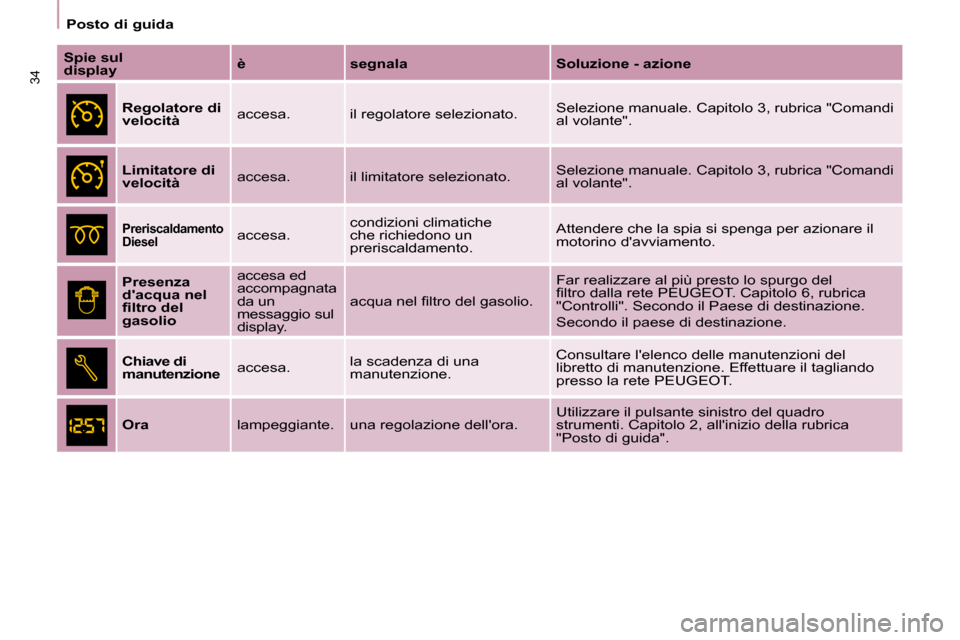

Spie sul
display
è segnala Soluzione - azione
Regolatore di
velocità accesa. il regolatore selezionato. Selezione manuale. Capitolo 3, rubrica "Comandi
al volante".
Limitatore di
velocità accesa. il limitatore selezionato. Selezione manuale. Capitolo 3, rubrica "Comandi
al volante".
Preriscaldamento
Diesel accesa. condizioni climatiche
che richiedono un
preriscaldamento. Attendere che la spia si spenga per azionare il
motorino d'avviamento.
Presenza
d'acqua nel
fi l t r o d e l
gasolio accesa ed
accompagnata
da un
messaggio sul
display.
a c q u a n e l fi l t r o d e l g a s o l i o .
Far realizzare al più presto lo spurgo del
fi l t r o d a l l a r e t e P E U G E O T . C a p i t o l o 6 , r u b r i c a
"Controlli". Secondo il Paese di destinazione.
Secondo il paese di destinazione .
Chiave di
manutenzione accesa. la scadenza di una
manutenzione. Consultare l'elenco delle manutenzioni del
libretto di manutenzione. Effettuare il tagliando
presso la rete PEUGEOT.
Ora lampeggiante. una regolazione dell'ora. Utilizzare il pulsante sinistro del quadro
strumenti. Capitolo 2, all'inizio della rubrica
"Posto di guida".
Page 30 of 207
35
ALL'AVVIAMENTO
22
Posto di guida

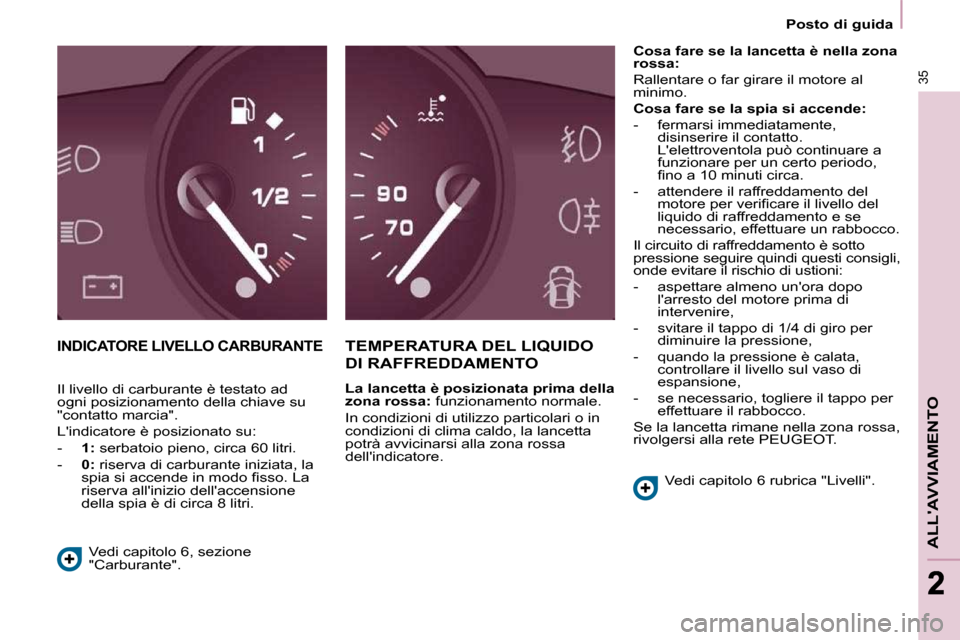

INDICATORE LIVELLO CARBURANTE TEMPERATURA DEL LIQUIDO
DI RAFFREDDAMENTO
La lancetta è posizionata prima della
zona rossa: funzionamento normale.
In condizioni di utilizzo particolari o in
condizioni di clima caldo, la lancetta
potrà avvicinarsi alla zona rossa
dell'indicatore.
Cosa fare se la lancetta è nella zona
rossa:
Rallentare o far girare il motore al
minimo.
Cosa fare se la spia si accende:
- fermarsi immediatamente, disinserire il contatto.
L'elettroventola può continuare a
funzionare per un certo periodo,
fi n o a 1 0 m i n u t i c i r c a .
- attendere il raffreddamento del m o t o r e p e r v e r i fi c a r e i l l i v e l l o d e l
liquido di raffreddamento e se
necessario, effettuare un rabbocco.
Il circuito di raffreddamento è sotto
pressione seguire quindi questi consigli,
onde evitare il rischio di ustioni:
- aspettare almeno un'ora dopo l'arresto del motore prima di
intervenire,
- svitare il tappo di 1/4 di giro per diminuire la pressione,
- quando la pressione è calata, controllare il livello sul vaso di
espansione,
- se necessario, togliere il tappo per effettuare il rabbocco.
Se la lancetta rimane nella zona rossa,
rivolgersi alla rete PEUGEOT.
Vedi capitolo 6 rubrica "Livelli".
Vedi capitolo 6, sezione
"Carburante".
Il livello di carburante è testato ad
ogni posizionamento della chiave su
"contatto marcia".
L'indicatore è posizionato su:
-
1: serbatoio pieno, circa 60 litri.
- 0: riserva di carburante iniziata, la
s p i a s i a c c e n d e i n m o d o fi s s o . L a
riserva all'inizio dell'accensione
della spia è di circa 8 litri.
