HAREKETE HAZIR
22


Sürücü mahalli

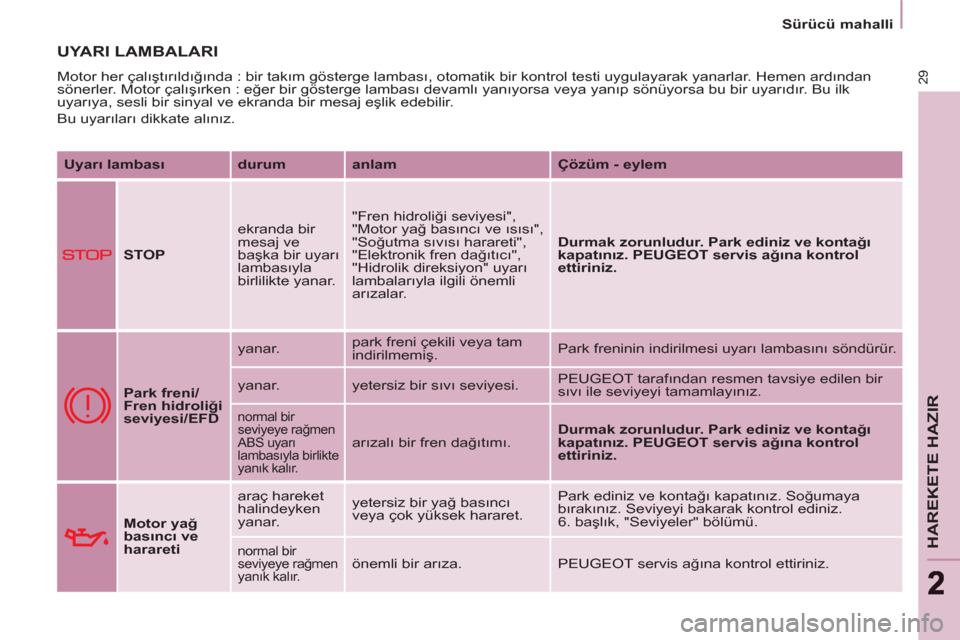

UYARI LAMBALARI

Motor her çalıştırıldığında : bir takım gösterge lambası, otomatik bir kontrol testi uygulayarak yanarlar. Hemen ardından
sönerler. Motor çalışırken : eğer bir gösterge lambası devamlı yanıyorsa veya yanıp sönüyorsa bu bir uyarıdır. Bu ilk
uyarıya, sesli bir sinyal ve ekranda bir mesaj eşlik edebilir.
Bu uyarıları dikkate alınız.

Uyarı lambası

durum

anlam

Çözüm - eylem



STOP

ekranda bir
mesaj ve
başka bir uyarı
lambasıyla
birlilikte yanar. "Fren hidroliği seviyesi",
"Motor yağ basıncı ve ısısı",
"Soğutma sıvı
sı harareti",
"Elektronik fren dağıtıcı",
"Hidrolik direksiyon" uyarı
lambalarıyla ilgili önemli
arızalar.
Durmak zorunludur. Park

ediniz ve kontağı
kapatınız.
PEUGEOT servis ağına kontrol
ettiriniz.


Park freni/
Fren hidroliği
seviyesi/

EFD
yanar. park freni çekili veya tam
indirilmemiş. Park freninin indirilmesi uyarı lambasını söndürür.
yanar. yetersiz bir sıvı seviyesi. PEUGEOT tarafından resmen tavsiye edilen bir
sıvı ile seviyeyi tamamlayınız.

normal bir
seviyeye rağmen
ABS uyarı
lambasıyla birlikte
yanık kalır.

arızalı bir fren dağıtımı.
Durmak zorunludur. Park

ediniz ve kontağı
kapatınız.
PEUGEOT servis ağına kontrol
ettiriniz.


Motor yağ
basıncı ve
harareti
araç hareket
halindeyken
yanar. yetersiz bir yağ basıncı
veya çok yüksek hararet. Park ediniz ve kontağı kapatınız. Soğumaya
bırakınız. Seviyeyi bakarak kontrol ediniz.
6. başlık, "Seviyeler" bölümü.

normal bir
seviyeye rağmen
yanık kalır.
önemli bir arıza. PEUGEOT servis ağına kontrol ettiriniz.

30
Sürücü mahalli

Uyarı lambası

durum

anlam

Çözüm - eylem

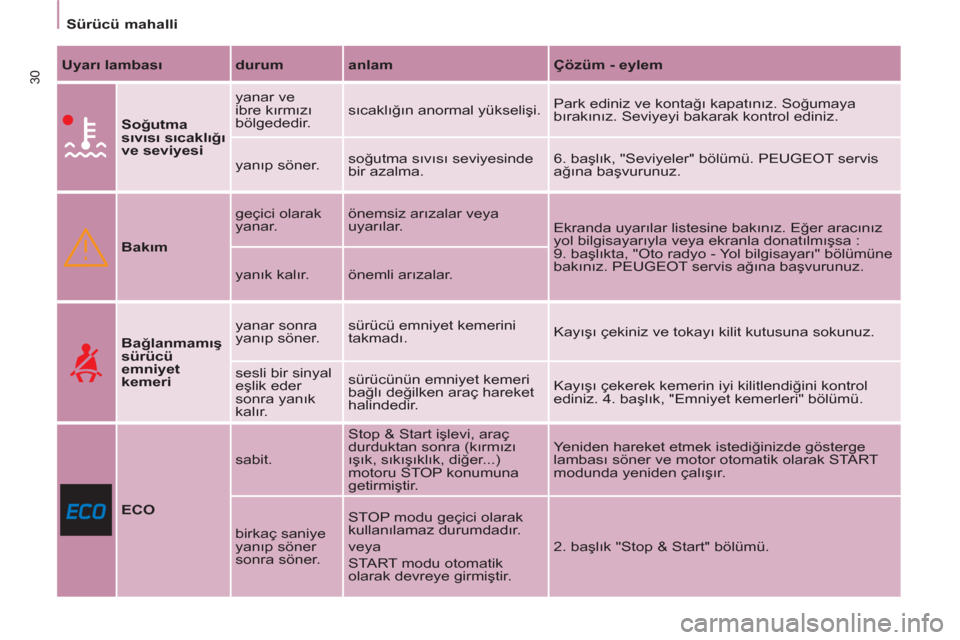

Soğutma
sıvısı sıcaklığı
ve seviyesi
yanar ve
ibre kırmızı
bölgededir. sıcaklığın anormal yükselişi. Park ediniz ve kontağı kapatınız. Soğumaya
bırakınız. Seviyeyi bakarak kontrol ediniz.
yanıp söner. soğutma sıvısı seviyesinde
bir azalma. 6. başlık, "Seviyeler" bölümü. PEUGEOT servis
ağına başvurunuz.



Bakım
geçici olarak
yanar. önemsiz arızalar veya
uyarılar.
Ekranda uyarılar listesine bakınız. Eğer aracınız
yol bilgisayarıyla veya ekranla donatılmışsa :
9. başlıkta, "Oto radyo - Yol bilgisayarı" bölümüne
bakınız. PEUGEOT servis ağına başvurunuz.
yanık kalır. önemli arızalar.




Bağlanmamış
sürücü
emniyet
kemeri
yanar sonra
yanıp söner. sürücü emniyet kemerini
takmadı. Kayışı çekiniz ve tokayı kilit kutusuna sokunuz.
sesli bir sinyal
eşlik eder
sonra yanık
kalır. sürücünün emniyet kemeri
bağlı değilken araç hareket
halindedir. Kayışı çekerek kemerin iyi kilitlendiğini kontrol
ediniz. 4. başlık, "Emniyet kemerleri" bölümü.



ECO
sabit. Stop & Start işlevi, araç
durduktan sonra (kırmızı
ışık, sıkışıklık, diğer...)
motoru STOP konumuna
getirmiştir. Yeniden hareket etmek istediğinizde gösterge
lambası söner ve motor otomatik olarak START
modunda yeniden çalışır.
birkaç saniye
yanıp söner
sonra söner. STOP modu geçici olarak
kullanılamaz durumdadır.
veya
START modu otomatik
olarak devreye girmiştir. 2. başlık "Stop & Start" bölümü.

31
HAREKETE HAZIR
22


Sürücü mahalli


Uyarı lambası

durum

anlam

Çözüm - eylem

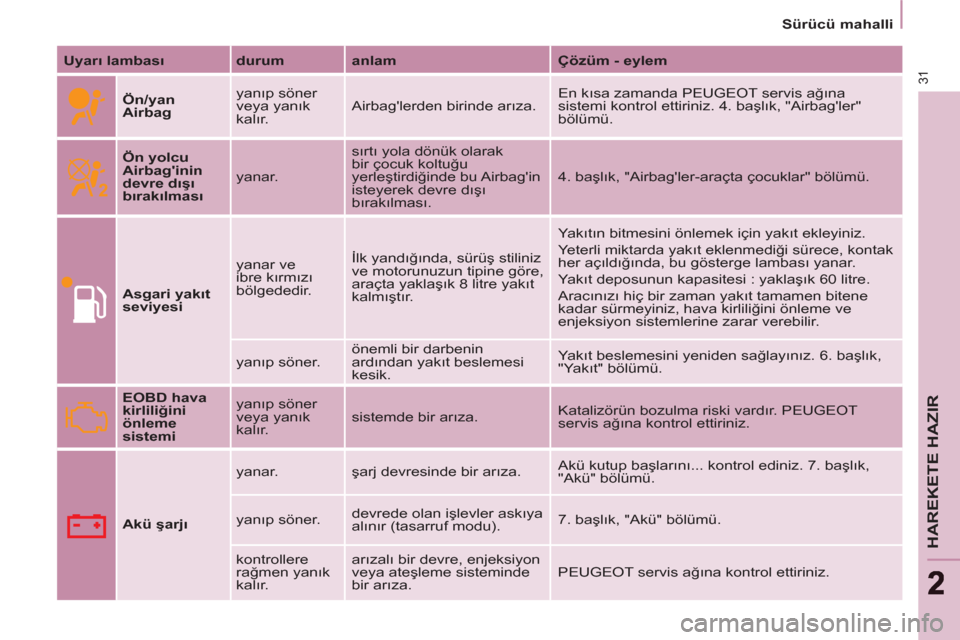

Ön/yan
Airbag
yanıp söner
veya yanık
kalır. Airbag'lerden birinde arıza. En kısa zamanda PEUGEOT servis ağına
sistemi kontrol ettiriniz. 4. başlık, "Airbag'ler"
bölümü.

Ön yolcu
Airbag'inin
devre dışı
bırakılması
yanar. sırtı yola dönük olarak
bir çocuk koltuğu
yerleştirdiğinde bu Airbag'in
isteyerek devre dışı
bırakılması. 4. başlık, "Airbag'ler-araçta çocuklar" bölümü.

Asgari yakıt
seviyesi

yanar ve
ibre kırmızı
bölgededir. İlk yandığında, sürüş stiliniz
ve motorunuzun tipine göre,
araçta yaklaşık 8 litre yakıt
kalmıştır. Ya kıtın bitmesini önlemek için yakıt ekleyiniz.
Yeterli miktarda yakıt eklenmediği sürece, kontak
her açıldığında, bu gösterge lambası yanar.
Ya kıt deposunun kapasitesi : yaklaşık 60 litre.
Aracınızı hiç bir zaman yakıt tamamen bitene
kadar sürmeyiniz, hava kirliliğini önleme ve
enjeksiyon sistemlerine zarar verebilir.
yanıp söner. önemli bir darbenin
ardından yakıt beslemesi
kesik. Ya kıt beslemesini yeniden sağlayınız. 6. başlık,
"Yak
ıt" bölümü.

EOBD hava
kirliliğini
önleme
sistemi
yanıp söner
veya yanık
kalır. sistemde bir arıza. Katalizörün bozulma riski vardır. PEUGEOT
servis ağına kontrol ettiriniz.

Akü şarjı
yanar. şarj devresinde bir arıza. Akü kutup başlarını... kontrol ediniz. 7. başlık,
"Akü" bölümü.
yanıp söner. devrede olan işlevler askıya
alınır (tasarruf modu). 7. başlık, "Akü" bölümü.
kontrollere
rağmen yanık
kalır. arızalı bir devre, enjeksiyon
veya ateşleme sisteminde
bir arıza. PEUGEOT servis a
ğına kontrol ettiriniz.

ABS
32
Sürücü mahalli

Uyarı lambası

durum

anlam

Çözüm - eylem

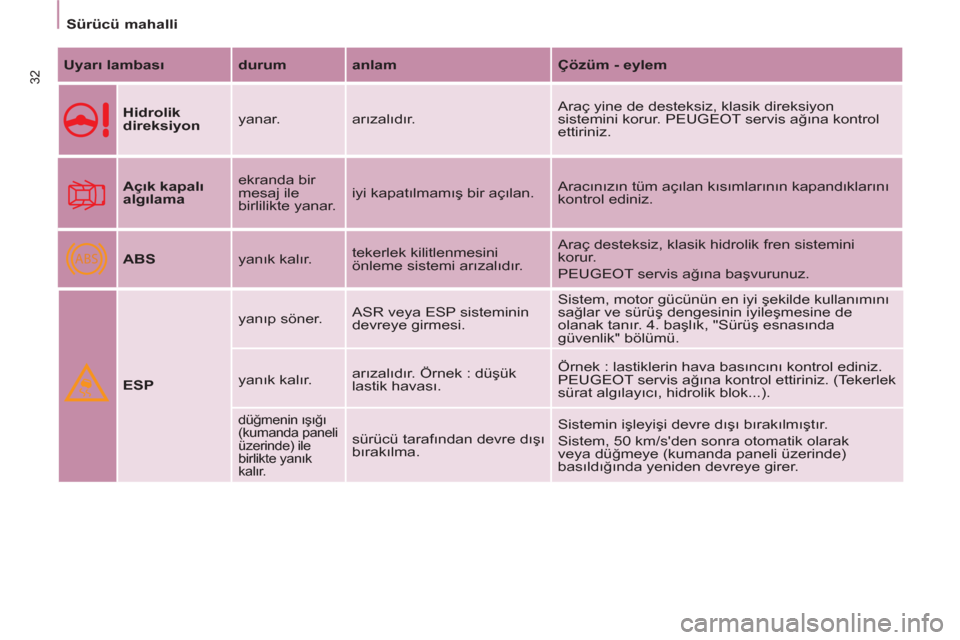

Hidrolik
direksiyon
yanar. arızalıdır. Araç yine de desteksiz, klasik direksiyon
sistemini korur. PEUGEOT servis ağına kontrol
ettiriniz.

Açık kapalı
algılama
ekranda bir
mesaj ile
birlilikte yanar. iyi kapatılmamış bir açılan. Aracınızın tüm açılan kısımlarının kapandıklarını
kontrol ediniz.

ABS
yanık kalır. tekerlek kilitlenmesini
önleme sistemi arızalıdır. Araç desteksiz, klasik hidrolik fren sistemini
korur.

PEUGEOT servis ağına başvurunuz.

ESP
yanıp söner. ASR veya ESP sisteminin
devreye girmesi. Sistem, motor gücünün en iyi şekilde kullanımını
sağlar ve sürüş dengesinin iyileşmesine de
olanak tanır. 4. başlık, "Sürüş esnasında
güvenlik" bölümü.
yanık kalır. arızalıdır. Örnek : düşük
lastik havası. Örnek : lastiklerin hava basıncını kontrol ediniz.
PEUGEOT servis ağına kontrol ettiriniz. (Tekerlek
sürat algılayıcı, hidrolik blok...).

düğmenin ışığı
(kumanda paneli
üzerinde) ile
birlikte yanık
kalır.

sürücü tarafından devre dışı
bırakılma. Sistemin işleyişi devre dışı bırakılmıştır.
Sistem, 50 km/s'den sonra otomatik olarak
veya düğmeye (kumanda paneli üzerinde)
basıldığında yeniden devreye girer.

33
HAREKETE HAZIR
22

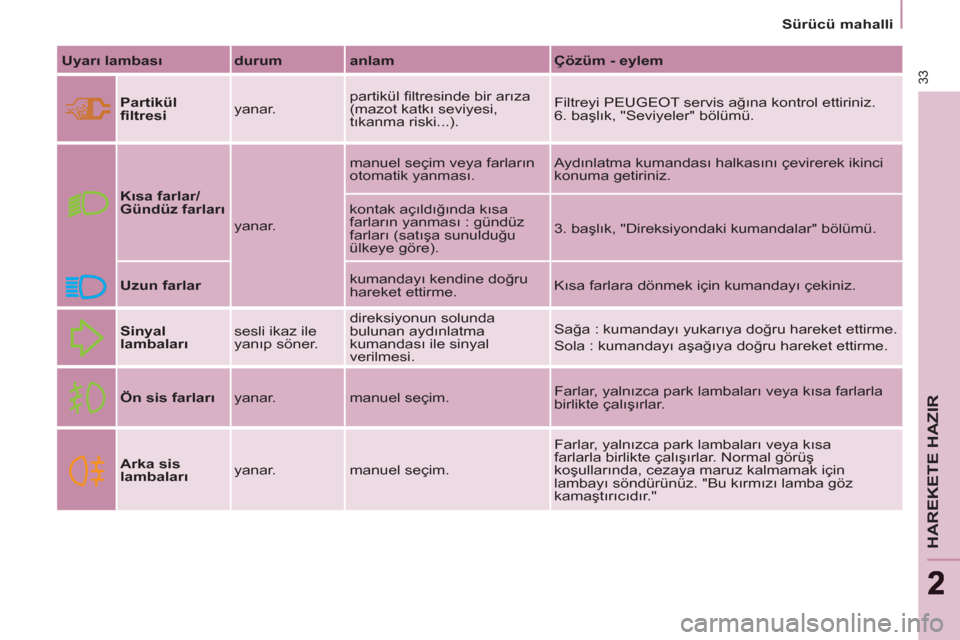

Sürücü mahalli


Uyarı lambası

durum

anlam

Çözüm - eylem


Partikül
fi ltresi
yanar. partikül fi ltresinde bir arıza
(mazot katkı seviyesi,
tıkanma riski...). Filtreyi PEUGEOT servis ağına kontrol ettiriniz.
6. başlık, "Seviyeler" bölümü.

Kısa farlar/
Gündüz farları

yanar. manuel seçim veya farların
otomatik yanması. Aydınlatma kumandası halkasını çevirerek ikinci
konuma getiriniz.
kontak açıldığında kısa
farların yanması : gündüz
farları (satışa sunulduğu
ülkeye göre). 3. başlık, "Direksiyondaki kumandalar" bölümü.


Uzun farlar
kumandayı kendine doğru
hareket ettirme. Kısa farlara dönmek için kumandayı çekiniz.

Sinyal
lambaları
sesli ikaz ile
yanıp söner. direksiyonun solunda
bulunan aydınlatma
kumandası ile sinyal
verilmesi. Sağa : kumandayı yukarıya doğru hareket ettirme.
Sola : kumandayı aşağıya doğru hareket ettirme.

Ön sis farları
yanar. manuel seçim. Farlar, yalnızca park lambaları veya kısa farlarla
birlikte çalışırlar.

Arka sis
lambaları
yanar. manuel seçim. Farlar, yalnızca park lambaları veya kısa
farlarla birlikte çalışırlar. Normal görüş
koşulları
nda, cezaya maruz kalmamak için
lambayı söndürünüz. "Bu kırmızı lamba göz
kamaştırıcıdır."

34

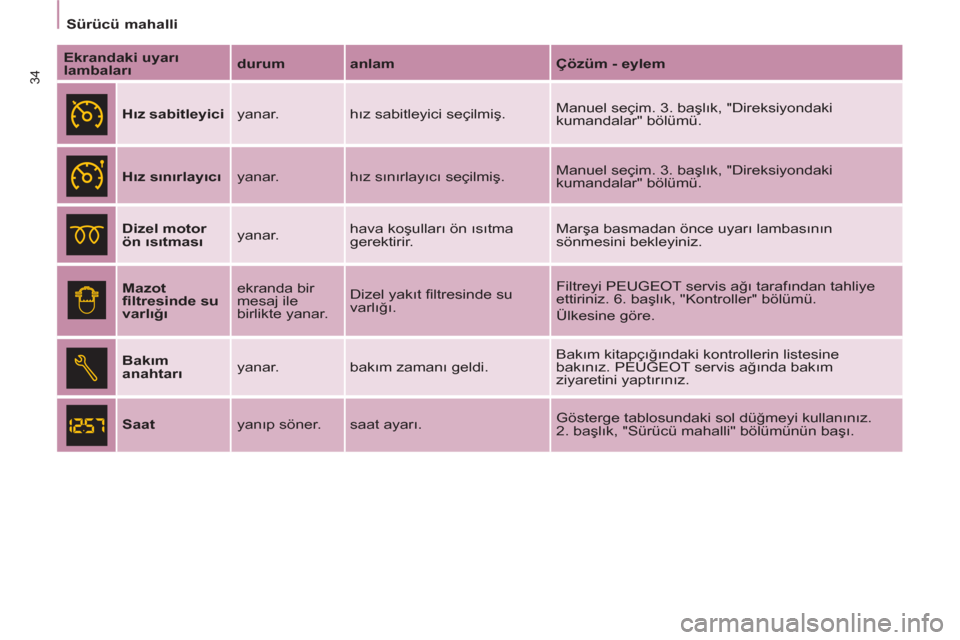

Sürücü mahalli

Ekrandaki uyarı
lambaları

durum

anlam

Çözüm - eylem


Hız sabitleyici
yanar. hız sabitleyici seçilmiş. Manuel seçim. 3. başlık, "Direksiyondaki
kumandalar" bölümü.

Hız sınırlayıcı
yanar. hız sınırlayıcı seçilmiş. Manuel seçim. 3. başlık, "Direksiyondaki
kumandalar" bölümü.

Dizel motor
ön ısıtması
yanar. hava koşulları ön ısıtma
gerektirir. Marşa basmadan önce uyarı lambasının
sönmesini bekleyiniz.

Mazot
fi ltresinde su
varlığı
ekranda bir
mesaj ile
birlikte yanar. Dizel yakıt fi ltresinde su
varlığı. Filtreyi PEUGEOT servis ağı tarafından tahliye
ettiriniz. 6. başlık, "Kontroller" bölümü.
Ülkesine göre.

Bakım
anahtarı
yanar. bakım zamanı geldi. Bakım kitapçığındaki kontrollerin listesine
bakınız. PEUGEOT servis ağında bakım
ziyaretini yaptırınız.

Saat
yanıp söner. saat ayarı. Gösterge tablosundaki sol düğmeyi kullanınız.
2. başlık, "Sürücü mahalli" bölümünün başı.

35
HAREKETE HAZIR
22


Sürücü mahalli

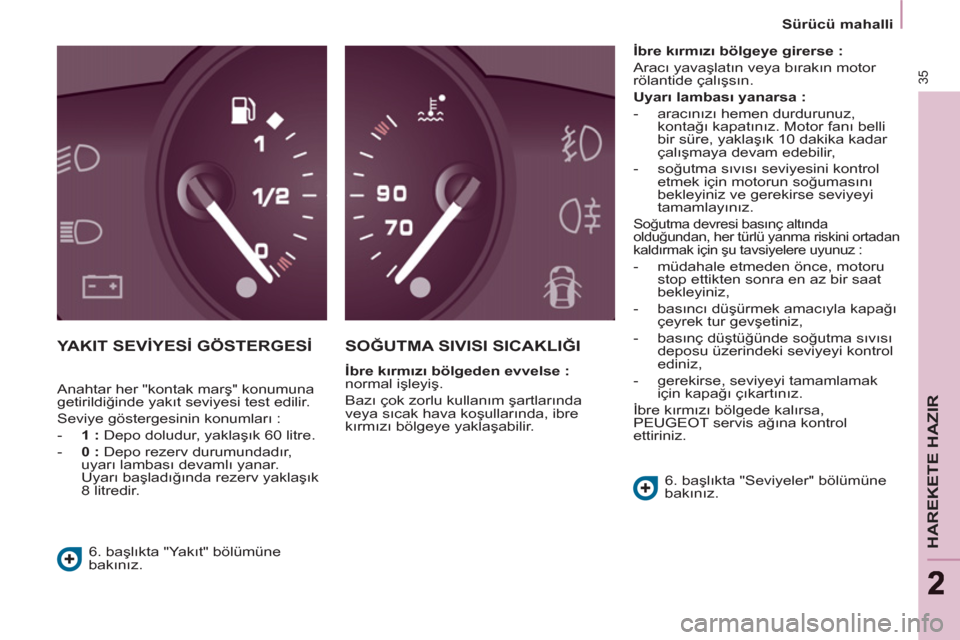

YAKIT SEVİYESİ GÖSTERGESİ SOĞUTMA SIVISI SICAKLIĞI


İbre kırmızı bölgeden evvelse :

normal işleyiş.
Bazı çok zorlu kullanım şartlarında
veya sıcak hava koşullarında, ibre
kırmızı bölgeye yaklaşabilir.
İbre kırmızı bölgeye girerse :

Aracı yavaşlatın veya bırakın motor
rölantide çalışsın.

Uyarı lambası yanarsa :



- aracınızı hemen durdurunuz,
kontağı kapatınız. Motor fanı belli
bir süre, yaklaşık 10 dakika kadar
çalış
maya devam edebilir,

- soğutma sıvısı seviyesini kontrol
etmek için motorun soğumasını
bekleyiniz ve gerekirse seviyeyi
tamamlayınız.

Soğutma devresi basınç altında
olduğundan, her türlü yanma riskini ortadan
kaldırmak için şu tavsiyelere uyunuz :



- müdahale etmeden önce, motoru
stop ettikten sonra en az bir saat
bekleyiniz,

- basıncı düşürmek amacıyla kapağı
çeyrek tur gevşetiniz,

- basınç düştüğünde soğutma sıvısı
deposu üzerindeki seviyeyi kontrol
ediniz,

- gerekirse, seviyeyi tamamlamak
için kapağı çıkartınız.
İbre kırmızı bölgede kalırsa,
PEUGEOT servis ağına kontrol
ettiriniz.
6. başlıkta "Seviyeler" bölümüne
bakınız.
6. başlıkta "Yakıt" bölümüne
bakınız. Anahtar her "kontak marş" konumuna
getirildiğinde yakıt seviyesi test edilir.

Seviye göstergesinin konumları :


- 1 : Depo doludur, yaklaşık 60 litre.

- 0 : Depo rezerv durumundadır,
uyarı lambası devamlı yanar.
Uyarı başladığında rezerv yaklaşık
8 litredir.

36
Sürücü mahalli

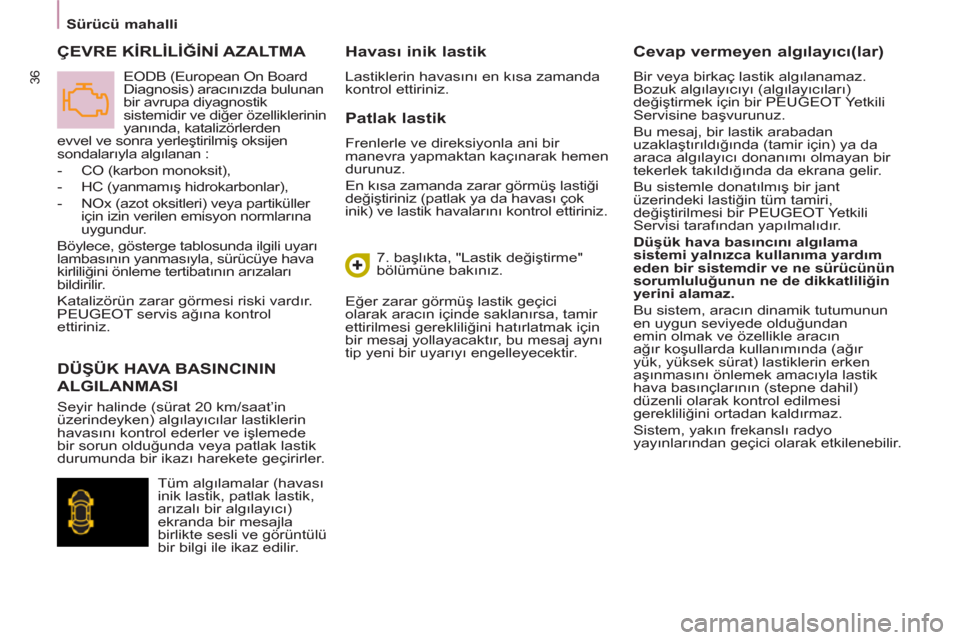

Patlak lastik

Frenlerle ve direksiyonla ani bir
manevra yapmaktan kaçınarak hemen
durunuz.
En kısa zamanda zarar görmüş lastiği
değiştiriniz (patlak ya da havası çok
inik) ve lastik havalarını kontrol ettiriniz.


Cevap vermeyen algılayıcı(lar)

Bir veya birkaç lastik algılanamaz.
Bozuk algılayıcıyı (algılayıcıları)
değiştirmek için bir PEUGEOT Yetkili
Servisine başvurunuz.
Bu mesaj, bir lastik arabadan
uzaklaştırıldığında (tamir için) ya da
araca algılayıcı donanımı olmayan bir
tekerlek takıldığında da ekrana gelir.
Bu sistemle donatılmış bir jant
üzerindeki lastiğin tüm tamiri,
değiştirilmesi bir PEUGEOT Yetkili
Servisi tarafından yapılmalıdır.

Düşük hava basıncını algılama
sistemi yalnızca kullanıma yardı
m
eden bir sistemdir ve ne sürücünün
sorumluluğunun ne de dikkatliliğin
yerini alamaz.
Bu sistem, aracın dinamik tutumunun
en uygun seviyede olduğundan
emin olmak ve özellikle aracın
ağır koşullarda kullanımında (ağır
yük, yüksek sürat) lastiklerin erken
aşınmasını önlemek amacıyla lastik
hava basınçlarının (stepne dahil)
düzenli olarak kontrol edilmesi
gerekliliğini ortadan kaldırmaz.
Sistem, yakın frekanslı radyo
yayınlarından geçici olarak etkilenebilir.

DÜŞÜK HAVA BASINCININ
ALGILANMASI ÇEVRE KİRLİLİĞİNİ AZALTMA
Havası inik lastik

Lastiklerin havasını en kısa zamanda
kontrol ettiriniz.
7. başlıkta, "Lastik değiştirme"
bölümüne bakınız.
Eğer zarar görmüş lastik geçici
olarak aracın içinde saklanırsa, tamir
ettirilmesi gerekliliğini hatırlatmak için
bir mesaj yollayacaktır, bu mesaj aynı
tip yeni bir uyarıyı engelleyecektir.
Seyir halinde (sürat 20 km/saat’in
üzerindeyken) algılayıcılar lastiklerin
havasını kontrol ederler ve işlemede
bir sorun olduğunda veya patlak lastik
durumunda bir ikazı harekete geçirirler.
Tüm algılamalar (havası
inik lastik, patlak lastik,
arızalı bir algılayıcı)
ekranda bir mesajla
birlikte sesli ve görüntülü
bir bilgi ile ikaz edilir. EODB (European On Board
Diagnosis) aracınızda bulunan
bir avrupa diyagnostik
sistemidir ve diğer özelliklerinin
yanında, katalizörlerden
evvel ve sonra yerleştirilmiş oksijen
sondalarıyla algılanan :


- CO (karbon monoksit),

- HC (yanmamış hidrokarbonlar),

- NOx (azot oksitleri) veya partiküller
için izin verilen emisyon normlarına
uygundur.
Böylece, gösterge tablosunda ilgili uyarı
lambasının yanmasıyla, sürücüye hava
kirliliğini önleme tertibatının arızaları
bildirilir.
Katalizörün zarar görmesi riski vardır.
PEUGEOT servis ağına kontrol
ettiriniz.

37
HAREKETE HAZIR
22


Sürücü mahalli

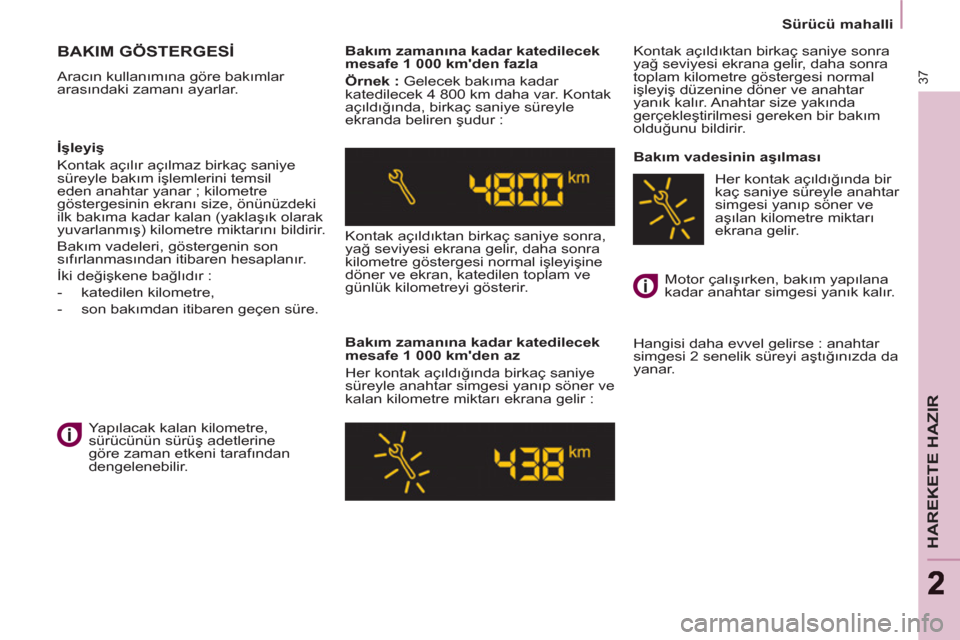

BAKIM GÖSTERGESİ

Aracın kullanımına göre bakımlar
arasındaki zamanı ayarlar.
Bakım zamanına kadar katedilecek
mesafe 1 000 km'den fazla

Örnek : Gelecek bakıma kadar
katedilecek 4 800 km daha var. Kontak
açıldığında, birkaç saniye süreyle
ekranda beliren şudur :
Kontak açıldıktan birkaç saniye sonra,
yağ seviyesi ekrana gelir, daha sonra
kilometre göstergesi normal işleyişine
döner ve ekran, katedilen toplam ve
günlük kilometreyi gösterir.

Bakım zamanına kadar katedilecek
mesafe 1 000 km'den az
Her kontak açıldığında birkaç saniye
süreyle anahtar simgesi yanıp söner ve
kalan kilometre miktarı ekrana gelir : Kontak açıldıktan birkaç saniye sonra
yağ seviyesi ekrana gelir, daha sonra
toplam kilometre göstergesi normal
işleyiş düzenine döner ve anahtar
yanık kalır. Anahtar size yakında
gerçekleştirilmesi gereken bir bakım
oldu
ğunu bildirir.

Bakım vadesinin aşılması
Hangisi daha evvel gelirse : anahtar
simgesi 2 senelik süreyi aştığınızda da
yanar.

İşleyiş
Kontak açılır açılmaz birkaç saniye
süreyle bakım işlemlerini temsil
eden anahtar yanar ; kilometre
göstergesinin ekranı size, önünüzdeki
ilk bakıma kadar kalan (yaklaşık olarak
yuvarlanmış) kilometre miktarını bildirir.
Bakım vadeleri, göstergenin son
sıfırlanmasından itibaren hesaplanır.
İki değişkene bağlıdır :


- katedilen kilometre,

- son bakımdan itibaren geçen süre.
Ya pılacak kalan kilometre,
sürücünün sürüş
adetlerine
göre zaman etkeni tarafından
dengelenebilir. Motor çalışırken, bakım yapılana
kadar anahtar simgesi yanık kalır. Her kontak açıldığında bir
kaç saniye süreyle anahtar
simgesi yanıp söner ve
aşılan kilometre miktarı
ekrana gelir.

38
Sürücü mahalli

Günlük kilometre sayacını
sıfırlama düğmesi

Bu işlemden sonra eğer akü
kutup başlarını sökmek isterseniz,
arabayı kilitleyiniz ve en az beş
dakika bekleyiniz, yoksa sıfırlama
işlemi dikkate alınmaz.

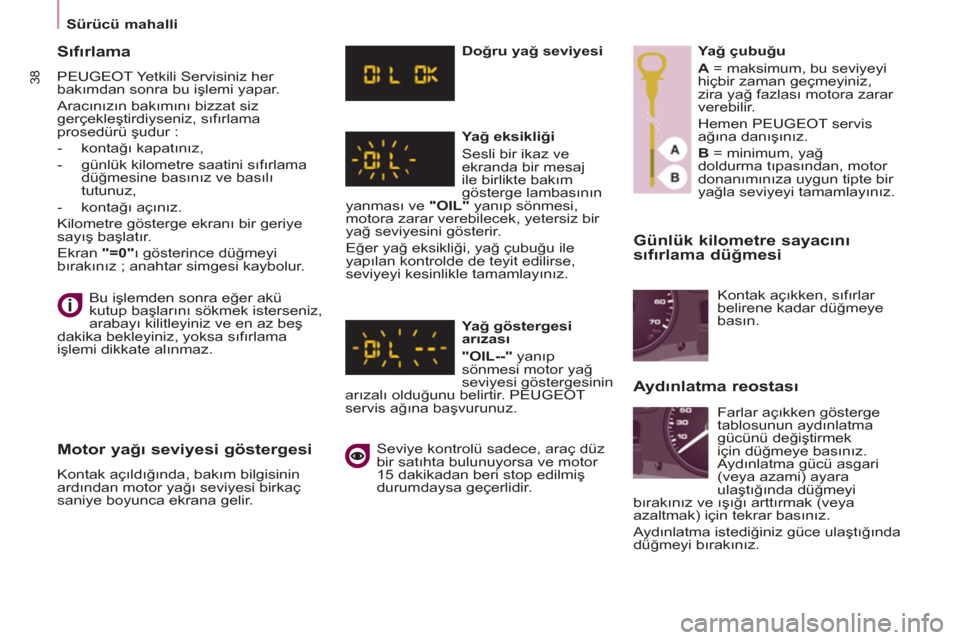

Sıfırlama


PEUGEOT Yetkili Servisiniz her
bakımdan sonra bu işlemi yapar.
Aracınızın bakımını bizzat siz
gerçekleştirdiyseniz, sıfırlama
prosedürü şudur :


- kontağı kapatınız,

- günlük kilometre saatini sıfırlama
düğmesine basınız ve basılı
tutunuz,

- kontağı açınız.
Kilometre gösterge ekranı bir geriye
sayış başlatır.
Ekran " =0
"ı gösterince düğmeyi
bırakınız ; anahtar simgesi kaybolur.


Motor yağı seviyesi göstergesi

Kontak açıldığında, bakım bilgisinin
ardından motor yağı seviyesi birkaç
saniye boyunca ekrana gelir.
Doğru yağ seviyesi

Yağ eksikliği
Sesli bir ikaz ve
ekranda bir mesaj
ile birlikte bakım
gösterge lambasının
yanması ve "OIL"
yanıp sönmesi,
motora zarar verebilecek, yetersiz bir
yağ seviyesini gösterir.
Eğer yağ eksikliği, yağ çubuğu ile
yapılan kontrolde de teyit edilirse,
seviyeyi kesinlikle tamamlayınız.

Yağ göstergesi
arızası

"OIL--"
yanıp
sönmesi motor yağ
seviyesi göstergesinin
arızalı olduğunu belirtir. PEUGEOT
servis ağına başvurunuz.

Seviye kontrolü sadece, araç düz
bir satıhta bulunuyorsa ve motor
15 dakikadan beri stop edilmiş
durumdaysa geçerlidir.
Yağ çubuğu

A
= maksimum, bu seviyeyi
hiçbir zaman geçmeyiniz,
zira yağ fazlası motora zarar
verebilir.
Hemen PEUGEOT servis
ağına danışınız.

B
= minimum, yağ
doldurma tıpasından, motor
donanımınıza uygun tipte bir
yağla seviyeyi tamamlayınız.



Aydınlatma reostası

Kontak açıkken, sıfırlar
belirene kadar düğmeye
basın.
Farlar açıkken gösterge
tablosunun aydınlatma
gücünü değiştirmek
için düğmeye basınız.
Aydınlatma gücü asgari
(veya azami) ayara
ulaştığında düğmeyi
bırakınız ve ışığı arttırmak (veya
azaltmak) için tekrar basınız.
Aydınlatma istediğiniz güce ulaştığında
düğmeyi bırakınız.
