Peugeot Partner Tepee 2011 Kullanım Kılavuzu (in Turkish)

69
ERGONOMÄ° VE KONFO
R
3



Koltuklar



Oturma sırasının çıkarılması



- Gerekirse, ön koltukları öne doğru
çekiniz.

-
Oturma sırasını (1/3’lük ve/veya 2/3’lük
bölüm) cüzdan konumuna getiriniz.


Oturma sırasının yerine takılması



- Oturma sırasını (1/3’lük ve/veya 2/3’lük
bölüm) düşey konumuna getiriniz.


- Kancaları 2 barın arasına
yerleÅŸtiriniz.

- Oturma sırasını geriye doğru deviriniz.
Bir önceki sayfada açıklanan
"cüzdan konumu" başlığına
bakınız. Oturma sırasını (1/3’lük ve/veya
2/3’lük bölüm) "yolcu taşıma"
konumuna geri getirmek için bir
önceki sayfada açıklanan "cüzdan
konumu" başlığına bakınız.

- Bütünü yaklaşık 45 derece arkaya
yatırınız.

- Oturma sırasını, bağlantılar
izin verdiği kadar düşey
olarak
kaldı
rınız.

- Oturma sırasını öne doğru
devirerek dik konuma getiriniz ve
sonra sırayı kaldırınız.

70


Koltuklar

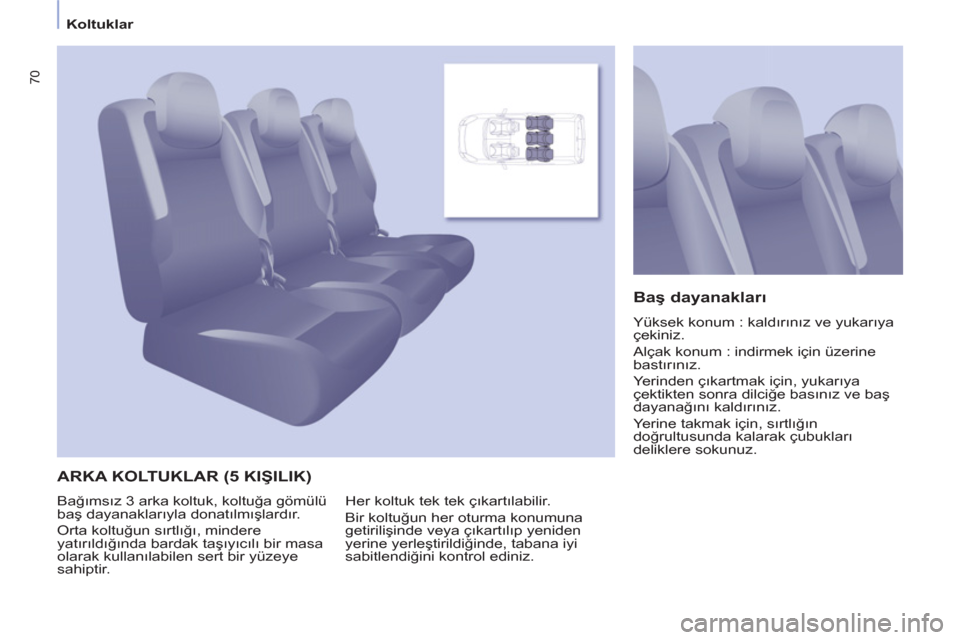

ARKA KOLTUKLAR (5 KIÅžILIK)
Baş dayanakları

Yüksek konum : kaldırınız ve yukarıya
çekiniz.
Alçak konum : indirmek için üzerine
bastırınız.
Yerinden çıkartmak için, yukarıya
çektikten sonra dilciğe basınız ve baş
dayanağını kaldırınız.
Yerine takmak için, sırtlığın
doğrultusunda kalarak çubukları
deliklere sokunuz.
Her koltuk tek tek çıkartılabilir.
Bir koltuÄŸun her oturma konumuna
getirilişinde veya çıkartılıp yeniden
yerine yerleÅŸtirildiÄŸinde, tabana iyi
sabitlendiğini kontrol ediniz. Bağımsız 3 arka koltuk, koltuğa gömülü
baş dayanakları
yla donatılmışlardır.
Orta koltuğun sırtlığı, mindere
yatırıldığında bardak taşıyıcılı bir masa
olarak kullanılabilen sert bir yüzeye
sahiptir.

71
ERGONOMÄ° VE KONFO
R
3



Koltuklar

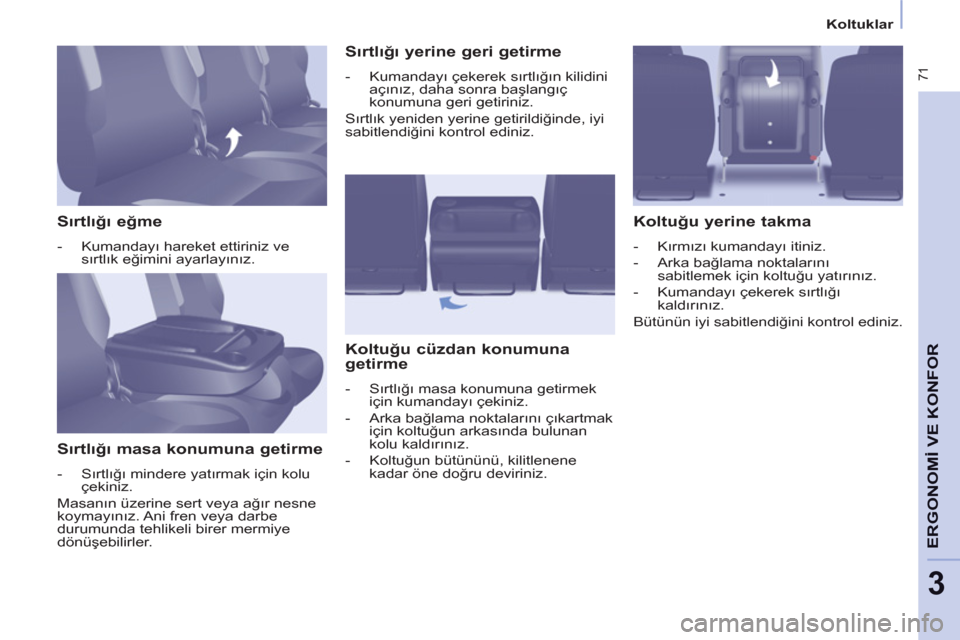

Sırtlığı eğme



- Kumandayı hareket ettiriniz ve
sırtlık eğimini ayarlayınız.



Sırtlığı masa konumuna getirme



- Sırtlığı mindere yatırmak için kolu
çekiniz.
Masanın üzerine sert veya ağır nesne
koymayınız. Ani fren veya darbe
durumunda tehlikeli birer mermiye
dönüşebilirler.


Sırtlığı yerine geri getirme



- Kumandayı çekerek sırtlığın kilidini
açınız, daha sonra başlangıç
konumuna geri getiriniz.
Sırtlık yeniden yerine getirildiğinde, iyi
sabitlendiÄŸini kontrol ediniz.


Koltuğu cüzdan konumuna
getirme


- Sırtlığı masa konumuna getirmek
için kumandayı çekiniz.

- Arka bağlama noktalarını çıkartmak
için koltuğun arkasında bulunan
kolu kaldırınız.

- Koltuğun bütününü, kilitlenene
kadar öne doğru deviriniz.



KoltuÄŸu yerine takma



- Kırmızı kumandayı itiniz.

- Arka bağlama noktalarını
sabitlemek için koltuğu yatırınız.

- Kumandayı çekerek sırtlığı
kaldırınız.
Bütünün iyi sabitlendiğini kontrol ediniz.

72


Koltuklar

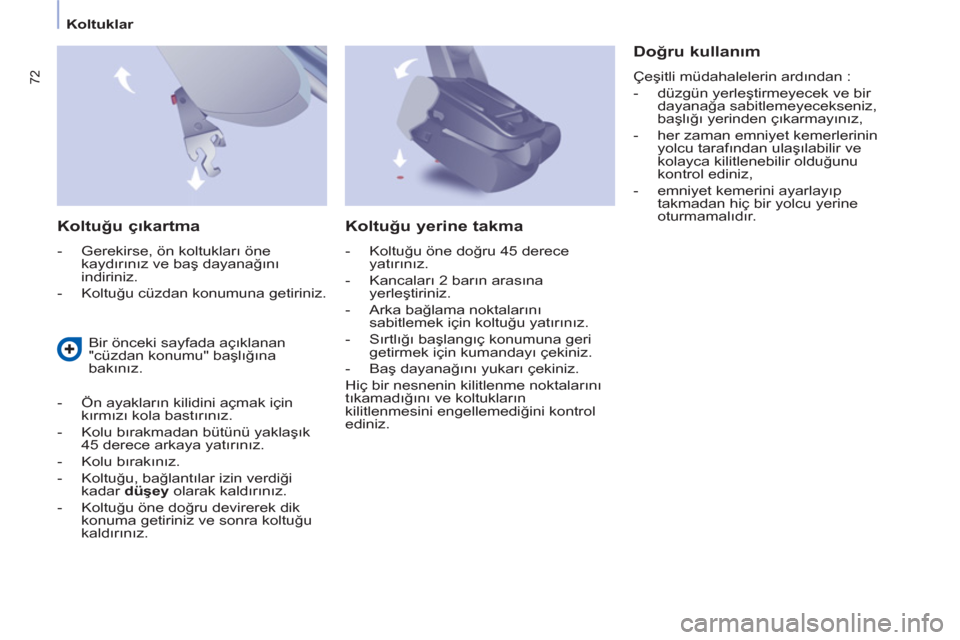

Koltuğu çıkartma



- Gerekirse, ön koltukları öne
kaydırınız ve baş dayanağını
indiriniz.

- Koltuğu cüzdan konumuna getiriniz.


Doğru kullanım

Çeşitli müdahalelerin ardından :


- düzgün yerleştirmeyecek ve bir
dayanaÄŸa sabitlemeyecekseniz,
başlığı yerinden çıkarmayınız,

- her zaman emniyet kemerlerinin
yolcu tarafından ulaşılabilir ve
kolayca kilitlenebilir olduÄŸunu
kontrol ediniz,

- emniyet kemerini ayarlayıp
takmadan hiç bir yolcu yerine
oturmamalıdır.

Bir önceki sayfada açıklanan
"cüzdan konumu" başlığına
bakınız.

- Ön ayakların kilidini açmak için
kırmızı kola bastırınız.

- Kolu bırakmadan bütünü yaklaşık
45 derece arkaya yatırınız.

- Kolu b
ırakınız.

- Koltuğu, bağlantılar izin verdiği
kadar düşey olarak kaldırınız.

- Koltuğu öne doğru devirerek dik
konuma getiriniz ve sonra koltuÄŸu
kaldırınız.



KoltuÄŸu yerine takma



- Koltuğu öne doğru 45 derece
yatırınız.

- Kancaları 2 barın arasına
yerleÅŸtiriniz.

- Arka bağlama noktalarını
sabitlemek için koltuğu yatırınız.

- Sırtlığı başlangıç konumuna geri
getirmek için kumandayı çekiniz.

- Baş dayanağını yukarı çekiniz.
Hiç bir nesnenin kilitlenme noktalarını
tıkamadığını ve koltukların
kilitlenmesini engellemediÄŸini kontrol
ediniz.

73
ERGONOMÄ° VE KONFO
R
3



Koltuklar



Baş dayanağı

Koltuğa gömülü tiptedir.
Yüksek konum : dilciğe basınız,
kaldırınız ve yukarı çekiniz.
Alçak konum : dilciği itiniz ve dayanağı
indirmek için üzerine bastırınız.
Yerinden çıkartmak için : yüksek
konuma getiriniz, baş dayanağını
kaldırınız ve çıkartınız.
Aracın içine sabitleyerek yerleştiriniz.
Yerine takmak için : sırtlığın
doğrultusunda kalarak çubukları
deliklere sokunuz.
Her bir koltuk çıkartılabilir ve etiketinde
simgelenmiÅŸ olan kendi yerine
takılmalıdır.
2. ve 3. sıra koltuklar
ı bağımsızdırlar
ve deÄŸiÅŸtirilebilirler.

ARKA KOLTUKLAR (7 KIÅžILIK)

74


Koltuklar

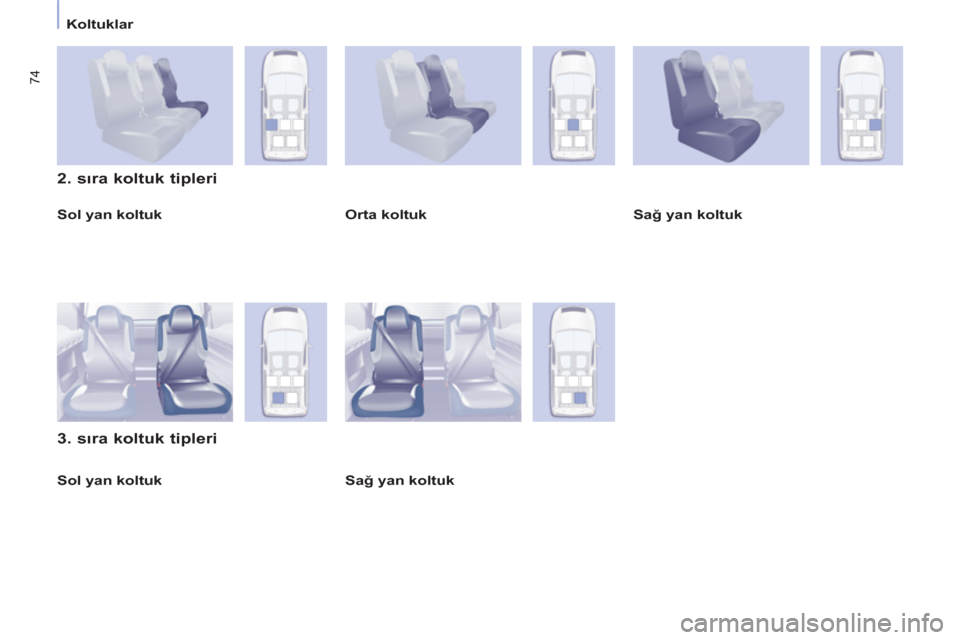

Sol yan koltuk


2. sıra koltuk tipleri

3. sıra koltuk tipleri


Orta koltuk
SaÄŸ yan koltuk


SaÄŸ yan koltuk


Sol yan koltuk

75
ERGONOMÄ° VE KONFO
R
3



Koltuklar


Sırtlığı eğme


- Kumandayı hareket ettiriniz ve
eğimini ayarlayınız.


KoltuÄŸu tablet konumuna getirme


- Baş dayanağını azami konuma
kadar indiriniz.

- Sırtlığı mindere yatırmak için kolu
hareket ettiriniz.

Sırtlığı yerine geri getirme


- Kumandayı çekerek sırtlığın kilidini
açınız, daha sonra başlangıç
konumuna geri getiriniz.
Bütünün doğru sabitlendiğini kontrol
ediniz.

Koltuğu cüzdan konumuna getirme


- Tablet konumuna getiriniz.

- Koltu
ğun ayaklarını tabandaki
kilitlerden çıkartmak için koltuğun
arkasında bulunan kırmızı kayışı
çekiniz.

- Koltuğun bütününü, öne doğru
deviriniz.



2. sıra koltuğun değişebilirliği

KoltuÄŸu yerine geri getirme


- Koltuğu arkaya doğru yatırınız.
Koltuğu katlamadan önce,
aşağıdakilere dikkat ediniz :


- 3. sıradaki yolcuların
ayaklarının koltuğun tabandaki
kilitlerinde olmadığını,

- koltuğun tabana düzgün
kilitlendiÄŸini,

- yolcu emniyet kemerinin
kullanılabilir olduğunu.

76


Koltuklar

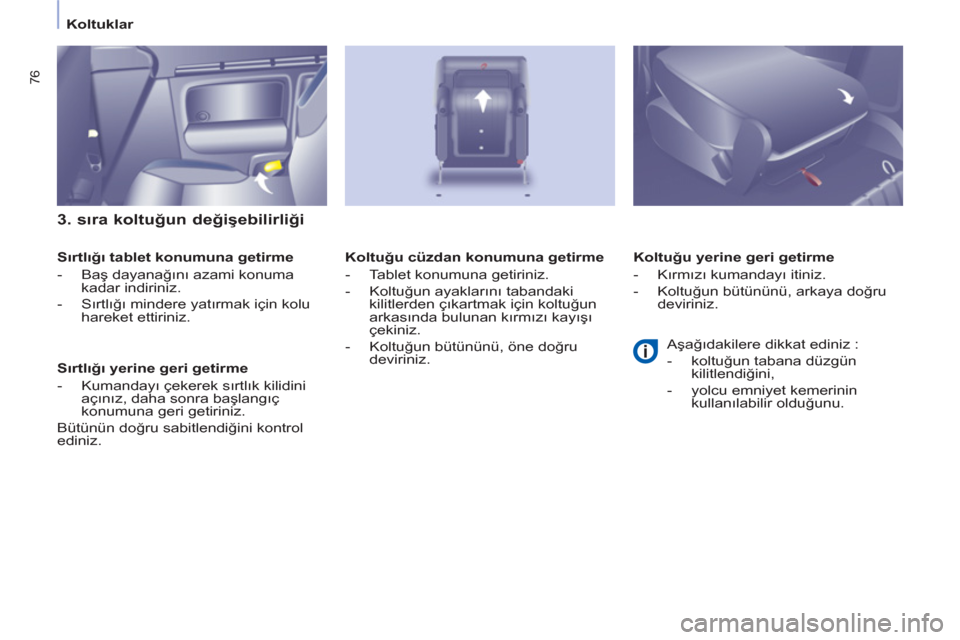

3. sıra koltuğun değişebilirliği


Sırtlığı tablet konumuna getirme


- Baş dayanağını azami konuma
kadar indiriniz.

- Sırtlığı mindere yatırmak için kolu
hareket ettiriniz.


Sırtlığı yerine geri getirme


- Kumandayı çekerek sırtlık kilidini
açınız, daha sonra başlangıç
konumuna geri getiriniz.
Bütünün doğru sabitlendiğini kontrol
ediniz.
KoltuÄŸu yerine geri getirme


- Kırmızı kumandayı itiniz.

- Koltuğun bütününü, arkaya doğru
deviriniz.
Koltuğu cüzdan konumuna getirme


- Tablet konumuna getiriniz.

- Koltu
ğun ayaklarını tabandaki
kilitlerden çıkartmak için koltuğun
arkasında bulunan kırmızı kayışı
çekiniz.

- Koltuğun bütününü, öne doğru
deviriniz.
Aşağıdakilere dikkat ediniz :


- koltuğun tabana düzgün
kilitlendiÄŸini,

- yolcu emniyet kemerinin
kullanılabilir olduğunu.

77
ERGONOMÄ° VE KONFOR
3



Koltuklar

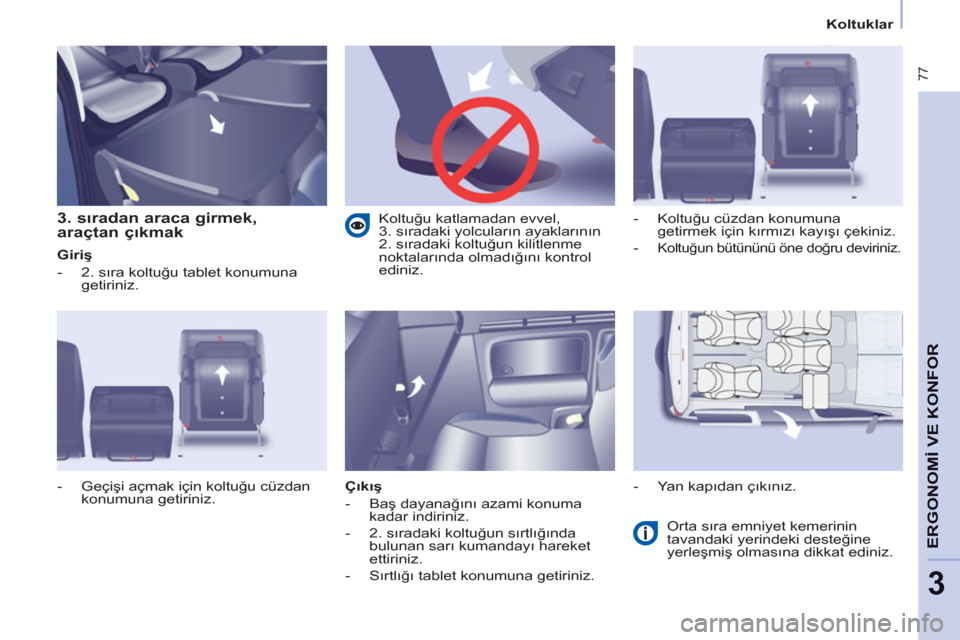

3. sıradan araca girmek,
araçtan çıkmak


GiriÅŸ


- 2. sıra koltuğu tablet konumuna
getiriniz.

Çıkış


- Baş dayanağını azami konuma
kadar indiriniz.

- 2. sıradaki koltuğun sırtlığında
bulunan sarı kumandayı hareket
ettiriniz.

- Sırtlığı tablet konumuna getiriniz. Orta sıra emniyet kemerinin
tavandaki yerindeki desteÄŸine
yerleşmiş olmasına dikkat ediniz.
- Geçişi açmak için koltuğu cüzdan
konumuna getiriniz.
- Koltuğu cüzdan konumuna
getirmek için kırmızı kayışı çekiniz.

- Koltuğun bütününü öne doğru deviriniz.

- Yan kapıdan çıkınız.
KoltuÄŸu katlamadan evvel,
3. sıradaki yolcuların ayaklarının
2. sıradaki koltuğun kilitlenme
noktalarında olmadığını kontrol
ediniz.

78


Koltuklar


Koltuğu çıkartma


- Gerekirse, ön koltukları öne
kaydırınız.

- Baş dayanağını indiriniz.

- Koltuğu cüzdan konuma getiriniz.

- Koltuğun bütününü öne doğru
deviriniz ve sonra kaldırınız.

KoltuÄŸu yerine geri takma
Koltuğun etiketi size, uyulması gereken
koltuğun yerleştirme noktası hakkında
bilgi verir.


- Ön ayakların kancalarını 2 barın
arasına yerleştiriniz.

- Arka bağlama noktalarını
sabitlemek için koltuğu arkaya
yatı
rınız.

- Sırtlığı başlangıç konumuna
yükseltmek için kumandayı hareket
ettiriniz.

- Baş dayanağını yukarı çekiniz.

Hiçbir nesne ya da arkada oturan
yolcu ayağının kilitleme deliklerine
gelmemesine ve bütünün doğru
kilitlenmesini engellenmediÄŸine dikkat
ediniz.



2. sıradaki koltuğa müdahale
