Page 21 of 232
19
Aperture
ALL’AVVIAMENTO
2
Quando si acquista un veicolo
usato:
- far memorizzare le chiavi dalla rete
PEUGEOT, per essere sicuri che
le chiavi possedute siano le sole a
poter mettere in moto il veicolo.
Per un corretto utilizzo
Non modifi care in alcun modo il
sistema di antiavviamento elettronico.
La manipolazione del telecomando
anche nella tasca può provocare lo
sbloccaggio accidentale delle porte.
L'utilizzo simultaneo di altri apparecchi
ad alta frequenza (cellulari, allarmi
domestici…) può disturbare
temporaneamente il funzionamento del
telecomando.
ANTIAVVIAMENTO
ELETTRONICO
Tutte le chiavi contengono un dispositivo
di antiavviamento elettronico.
Questo dispositivo blocca il sistema
di alimentazione del motore. Si attiva
automaticamente quando si toglie la
chiave dal contatto.
Dopo aver inserito il contatto, si attiva
un dialogo tra la chiave ed il dispositivo
di antiavviamento elettronico.
La parte metallica della chiave deve
essere correttamente aperta per poter
stabilire il dialogo.
In caso di perdita delle chiavi
Recarsi presso la rete PEUGEOT
con il libretto di circolazione e un
documento d'identità.
La rete PEUGEOT potrà recuperare
il codice della chiave e il codice
transponder per ordinare una nuova
chiave.
Il telecomando non può funzionare
fi nché la chiave è inserita nel
bloccasterzo, anche con il contatto
disinserito.
Per ragioni di sicurezza (bambini
a bordo), togliere la chiave dal
bloccasterzo quando si scende dal
veicolo, anche per pochi istanti.
Page 22 of 232
20
Aperture
PORTE LATERALI SCORREVOLI
Dall'esterno
Tirare la maniglia verso di sé e poi
all'indietro ed aprire la porta laterale
accompagnando lo scorrimento
posteriore fi no a superare il punto di
resistenza per mantenerla aperta.
Un sistema meccanico impedisce
l'apertura della porta laterale sinistra
quando lo sportello del carburante è
aperto.
PORTE ANTERIORI
Dall'interno
Utilizzare il comando di apertura della
porta per sbloccare ed aprire la porta
interessata.
Dall'esterno
Utilizzare il telecomando per bloccare/
sbloccare il veicolo.
Inserire la parte metallica della chiave
nella serratura lato conducente se il
telecomando non è attivo.

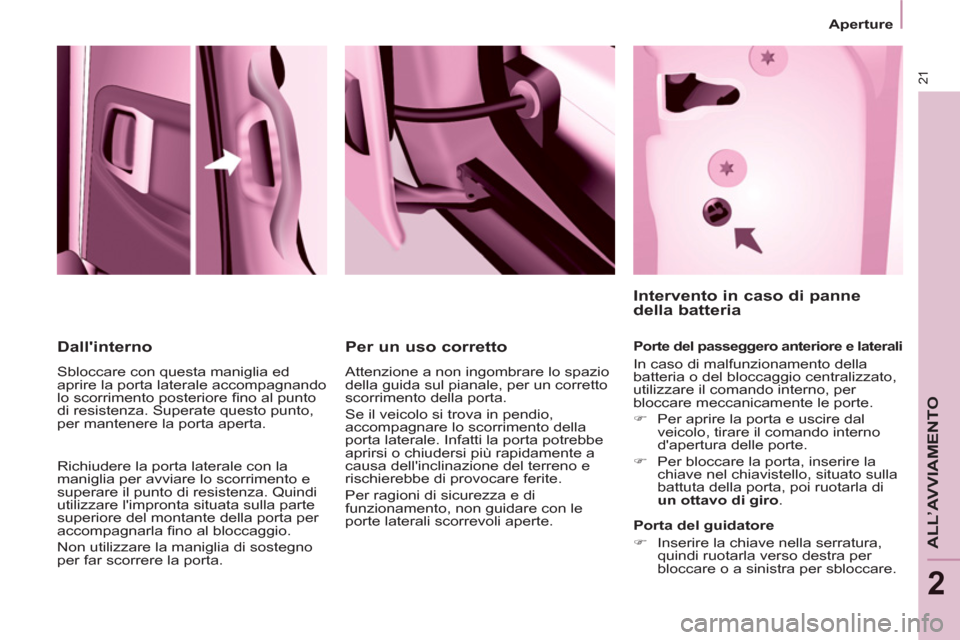

Page 23 of 232
21
Aperture
ALL’AVVIAMENTO
2
Dall'interno
Sbloccare con questa maniglia ed
aprire la porta laterale accompagnando
lo scorrimento posteriore fi no al punto
di resistenza. Superate questo punto,
per mantenere la porta aperta.
Richiudere la porta laterale con la
maniglia per avviare lo scorrimento e
superare il punto di resistenza. Quindi
utilizzare l'impronta situata sulla parte
superiore del montante della porta per
accompagnarla fi no al bloccaggio.
Non utilizzare la maniglia di sostegno
per far scorrere la porta.
Per un uso corretto
Attenzione a non ingombrare lo spazio
della guida sul pianale, per un corretto
scorrimento della porta.
Se il veicolo si trova in pendio,
accompagnare lo scorrimento della
porta laterale. Infatti la porta potrebbe
aprirsi o chiudersi più rapidamente a
causa dell'inclinazione del terreno e
rischierebbe di provocare ferite.
Per ragioni di sicurezza e di
funzionamento, non guidare con le
porte laterali scorrevoli aperte.
Intervento in caso di panne
della batteria
Porte del passeggero anteriore e laterali
In caso di malfunzionamento della
batteria o del bloccaggio centralizzato,
utilizzare il comando interno, per
bloccare meccanicamente le porte.
)
Per aprire la porta e uscire dal
veicolo, tirare il comando interno
d'apertura delle porte.
)
Per bloccare la porta, inserire la
chiave nel chiavistello, situato sulla
battuta della porta, poi ruotarla di
un ottavo di giro
.
Porta del guidatore
)
Inserire la chiave nella serratura,
quindi ruotarla verso destra per
bloccare o a sinistra per sbloccare.

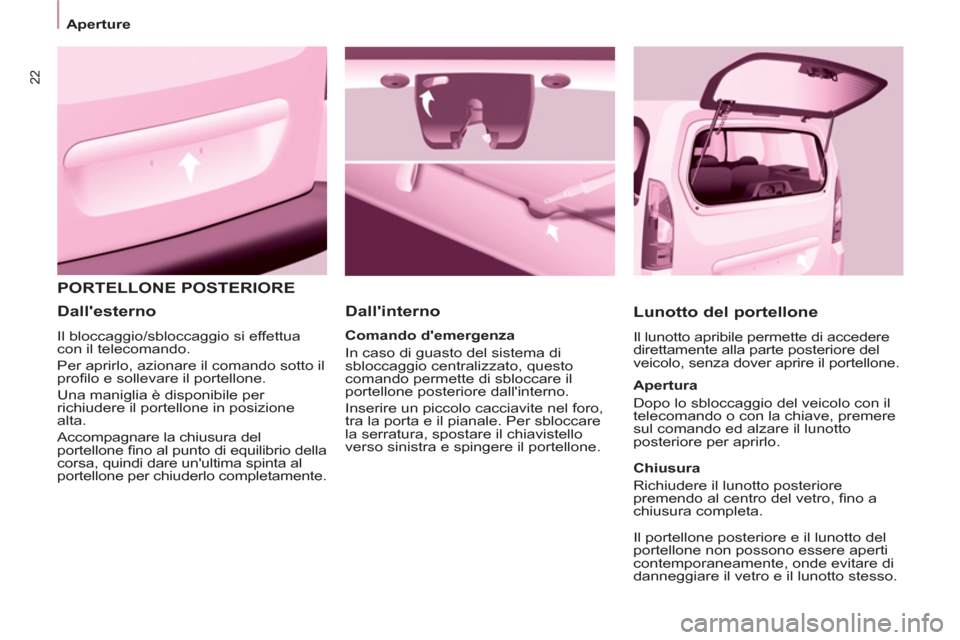

Page 24 of 232
22
Aperture
PORTELLONE POSTERIORE
Dall'interno
Lunotto del portellone
Il lunotto apribile permette di accedere
direttamente alla parte posteriore del
veicolo, senza dover aprire il portellone.
Comando d'emergenza
In caso di guasto del sistema di
sbloccaggio centralizzato, questo
comando permette di sbloccare il
portellone posteriore dall'interno.
Inserire un piccolo cacciavite nel foro,
tra la porta e il pianale. Per sbloccare
la serratura, spostare il chiavistello
verso sinistra e spingere il portellone.
Dall'esterno
Il bloccaggio/sbloccaggio si effettua
con il telecomando.
Per aprirlo, azionare il comando sotto il
profi lo e sollevare il portellone.
Una maniglia è disponibile per
richiudere il portellone in posizione
alta.
Accompagnare la chiusura del
portellone fi no al punto di equilibrio della
corsa, quindi dare un'ultima spinta al
portellone per chiuderlo completamente.
Apertura
Dopo lo sbloccaggio del veicolo con il
telecomando o con la chiave, premere
sul comando ed alzare il lunotto
posteriore per aprirlo.
Chiusura
Richiudere il lunotto posteriore
premendo al centro del vetro, fi no a
chiusura completa.
Il portellone posteriore e il lunotto del
portellone non possono essere aperti
contemporaneamente, onde evitare di
danneggiare il vetro e il lunotto stesso.

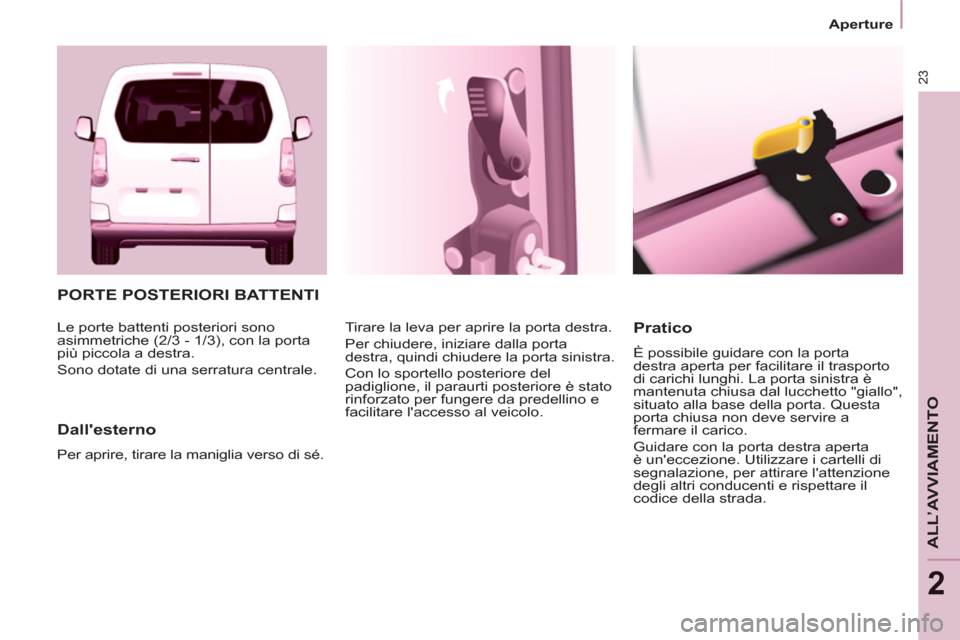

Page 25 of 232
23
Aperture
ALL’AVVIAMENTO
2
PORTE POSTERIORI BATTENTI
Dall'esterno
Per aprire, tirare la maniglia verso di sé. Tirare la leva per aprire la porta destra.
Per chiudere, iniziare dalla porta
destra, quindi chiudere la porta sinistra.
Con lo sportello posteriore del
padiglione, il paraurti posteriore è stato
rinforzato per fungere da predellino e
facilitare l'accesso al veicolo.
Pratico
È possibile guidare con la porta
destra aperta per facilitare il trasporto
di carichi lunghi. La porta sinistra è
mantenuta chiusa dal lucchetto "giallo",
situato alla base della porta. Questa
porta chiusa non deve servire a
fermare il carico.
Guidare con la porta destra aperta
è un'eccezione. Utilizzare i cartelli di
segnalazione, per attirare l'attenzione
degli altri conducenti e rispettare il
codice della strada. Le porte battenti posteriori sono
asimmetriche (2/3 - 1/3), con la porta
più piccola a destra.
Sono dotate di una serratura centrale.

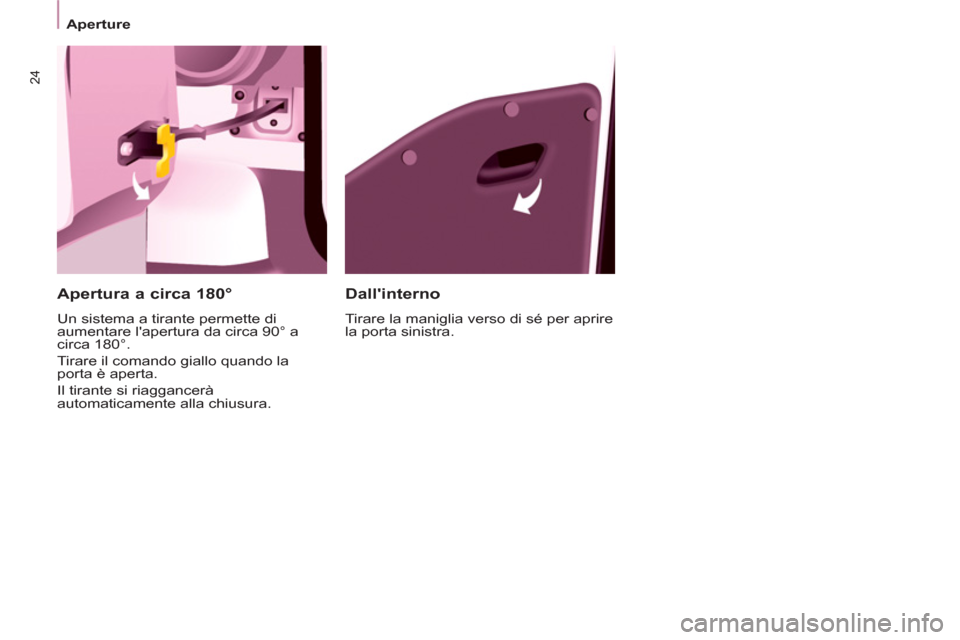

Page 26 of 232
24
Aperture
Dall'interno
Tirare la maniglia verso di sé per aprire
la porta sinistra.
Apertura a circa 180°
Un sistema a tirante permette di
aumentare l'apertura da circa 90° a
circa 180°.
Tirare il comando giallo quando la
porta è aperta.
Il tirante si riaggancerà
automaticamente alla chiusura.
Page 27 of 232
25
Aperture
ALL’AVVIAMENTO
2
SPORTELLO POSTERIORE DEL
PADIGLIONE
Questo sportello posteriore del
padiglione del tetto è compatibile solo
con le porte battenti.
Per aprire lo sportello posteriore del
padiglione:
- sollevare la levetta nera della chiusura,
- liberare la chiusura premendo sullo
sportello (verso il basso), quindi
togliere il gancio,
- sollevare lo sportello posteriore,
- superare il punto di resistenza per
bloccare lo sportello con le aste di
sostegno.
Per chiudere lo sportello posteriore del
padiglione:
- verifi care il corretto bloccaggio
della barra d'appoggio,
- abbassare lo sportello,
- premendo sullo sportello
(verso il basso), prendere
contemporaneamente le due
boccole della molla ed inserire il
gancio nella sua sede,
Barra d'appoggio
È disponibile una barra d'appoggio
per trasportare carichi lunghi, dopo
avere aperto lo sportello posteriore
del padiglione.
Ribaltare la barra d'appoggio
sollevando la leva.
Accompagnarla fi no al montante della
porta.
Inserire i carichi lunghi da trasportare,
sollevarli e riposizionare la barra
d'appoggio con una sola mano.
Assicurarsi che sia correttamente
bloccata premendo la maniglia verso
il basso fi no a superare il punto di
resistenza e fi ssare bene i carichi. Il paraurti posteriore è stato
rinforzato per fungere da pedana
di accesso al veicolo.
Non viaggiare con la barra d'appoggio
mal posizionata.
Le porte posteriori si bloccano
solo se la barra d'appoggio è
installata.
Quando lo sportello posteriore del
padiglione è aperto, prestare attenzione
ai passaggi ad altezza limitata.
Non appoggiare direttamente i carichi
sulle porte posteriori.
Utilizzare i cartelli di segnalazione per
attirare l'attenzione degli altri conducenti
e rispettare il codice della strada. I supporti laterali possono essere
utilizzati come punti di fi ssaggio.
- abbassare la levetta nera per
bloccare lo sportello.
Il bloccaggio dello sportello permette
un buon appoggio sulla guarnizione e
garantisce tenuta ed assenza di rumore.

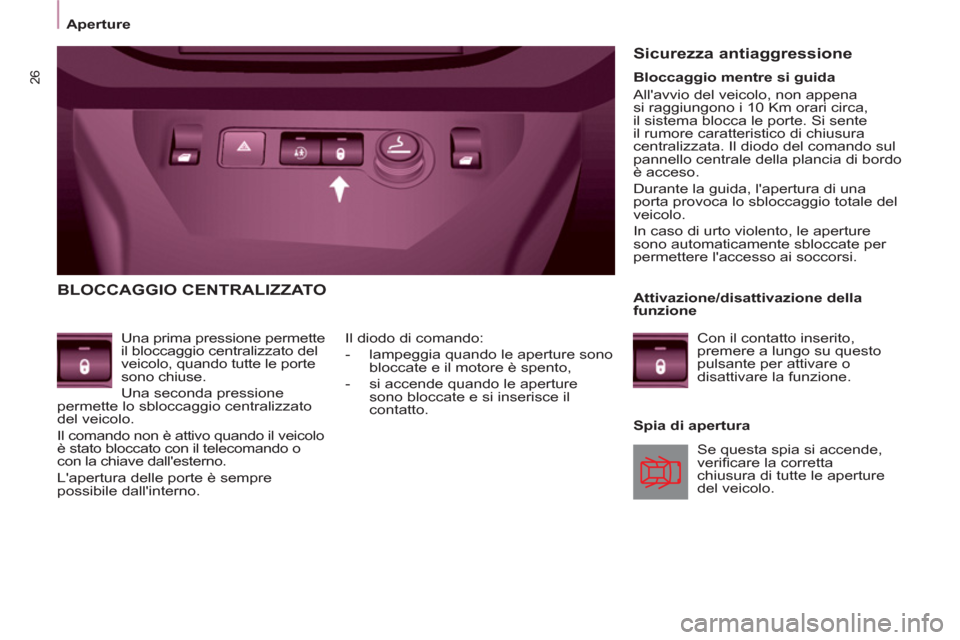

Page 28 of 232
26
Aperture
BLOCCAGGIO CENTRALIZZATO
Una prima pressione permette
il bloccaggio centralizzato del
veicolo, quando tutte le porte
sono chiuse.
Una seconda pressione
permette lo sbloccaggio centralizzato
del veicolo.
Il comando non è attivo quando il veicolo
è stato bloccato con il telecomando o
con la chiave dall'esterno.
L'apertura delle porte è sempre
possibile dall'interno.
Spia di apertura
Il diodo di comando:
- lampeggia quando le aperture sono
bloccate e il motore è spento,
- si accende quando le aperture
sono bloccate e si inserisce il
contatto.
Sicurezza antiaggressione
Se questa spia si accende,
verifi care la corretta
chiusura di tutte le aperture
del veicolo.
Bloccaggio mentre si guida
All'avvio del veicolo, non appena
si raggiungono i 10 Km orari circa,
il sistema blocca le porte. Si sente
il rumore caratteristico di chiusura
centralizzata. Il diodo del comando sul
pannello centrale della plancia di bordo
è acceso.
Durante la guida, l'apertura di una
porta provoca lo sbloccaggio totale del
veicolo.
In caso di urto violento, le aperture
sono automaticamente sbloccate per
permettere l'accesso ai soccorsi.
Attivazione/disattivazione della
funzione
Con il contatto inserito,
premere a lungo su questo
pulsante per attivare o
disattivare la funzione.
Page 29 of 232

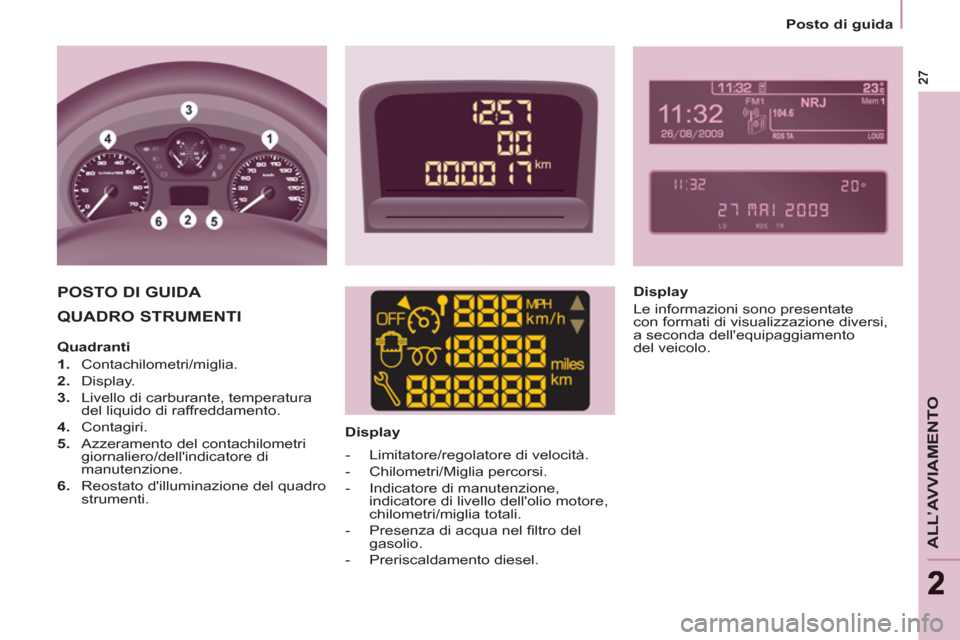

ALL’AVVIAMENTO
22
Posto di guida
QUADRO STRUMENTI
Display
POSTO DI GUIDA
Display
Le informazioni sono presentate
con formati di visualizzazione diversi,
a seconda dell'equipaggiamento
del veicolo.
Quadranti
1.
Contachilometri/miglia.
2.
Display.
3.
Livello di carburante, temperatura
del liquido di raffreddamento.
4.
Contagiri.
5.
Azzeramento del contachilometri
giornaliero/dell'indicatore di
manutenzione.
6.
Reostato d'illuminazione del quadro
strumenti.
- Limitatore/regolatore di velocità.
- Chilometri/Miglia percorsi.
- Indicatore di manutenzione,
indicatore di livello dell'olio motore,
chilometri/miglia totali.
- Presenza di acqua nel fi ltro del
gasolio.
- Preriscaldamento diesel.

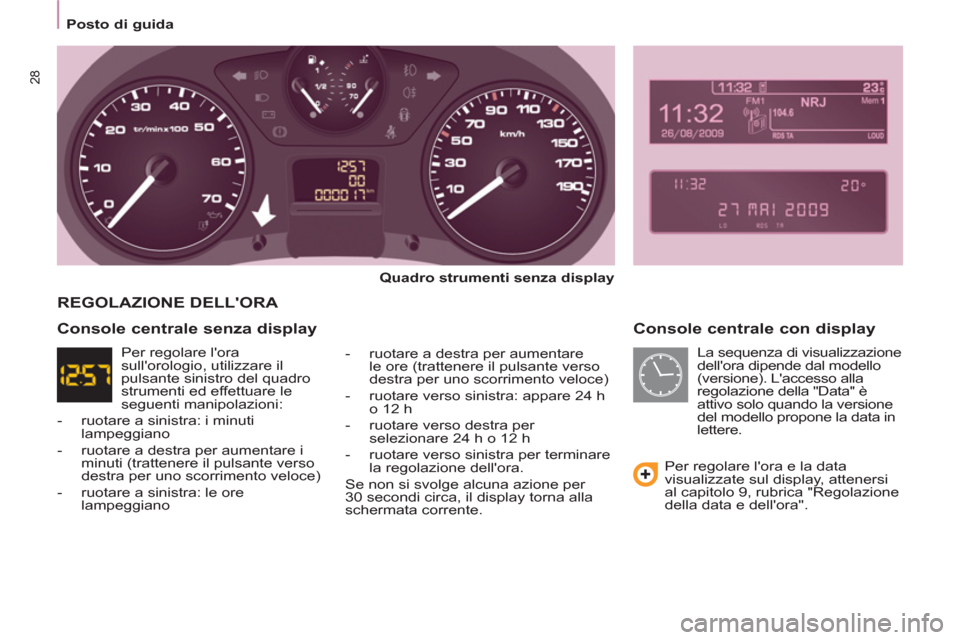

Page 30 of 232
28
Posto di guida
Console centrale con display
Quadro strumenti senza display
- ruotare a destra per aumentare
le ore (trattenere il pulsante verso
destra per uno scorrimento veloce)
- ruotare verso sinistra: appare 24 h
o 12 h
- ruotare verso destra per
selezionare 24 h o 12 h
- ruotare verso sinistra per terminare
la regolazione dell'ora.
Se non si svolge alcuna azione per
30 secondi circa, il display torna alla
schermata corrente.
REGOLAZIONE DELL'ORA
Per regolare l'ora e la data
visualizzate sul display, attenersi
al capitolo 9, rubrica "Regolazione
della data e dell'ora".
Console centrale senza display
La sequenza di visualizzazione
dell'ora dipende dal modello
(versione). L'accesso alla
regolazione della "Data" è
attivo solo quando la versione
del modello propone la data in
lettere. Per regolare l'ora
sull'orologio, utilizzare il
pulsante sinistro del quadro
strumenti ed effettuare le
seguenti manipolazioni:
- ruotare a sinistra: i minuti
lampeggiano
- ruotare a destra per aumentare i
minuti (trattenere il pulsante verso
destra per uno scorrimento veloce)
- ruotare a sinistra: le ore
lampeggiano
