Paliwo
TANKOWANIE PALIWA

Minimalny poziom paliwa


Tankowanie paliwa
Paliwo wlewamy przy wyłączonym
silniku
.


- Otworzyć klapkę wlewu paliwa.

- Włożyć klucz, następnie obrócić go
o ćwierć obrotu.

- Zdjąć korek wlewu paliwa i zawiesić
go na występie umieszczonym po
wewnętrznej stronie klapki.

Podczas tankowania, mechaniczny
system uniemożliwia otworzenie
lewych bocznych drzwi
przesuwnych. Gdy klapka wlewu paliwa
jest otwarta, zwrócić uwagę, aby nikt
nie próbował otworzyć tych drzwi.
Po zamknięciu klapki, boczne drzwi
mogą być zablokowane; popchnąć
drzwi, aby je zamknąć lub otworzyć. Jeżeli zostanie osiągnięty
minimalny poziom paliwa,
zapali się kontrolka.
Gdy zapali się ona po
raz pierwszy, w zbiorniku
pozostaje około 8 litrów
, w zależ
ności
od stylu jazdy i typu silnika. Należy
bezwzględnie uzupełnić paliwo, aby
uniknąć unieruchomienia silnika.
Nigdy nie doprowadzać do
unieruchomienia silnika ze względu
na ryzyko uszkodzenia układu
oczyszczania spalin i wtryskowego. Na etykietce wskazany jest rodzaj
paliwa, które należy stosować.
Dodatkowe ilości paliwa powinny
być większe od 5 litrów, aby zostały
uwzględnione przez wskaźnik poziomu
paliwa.
Otwarcie korka może wywołać dźwięk
zasysania powietrza. Jest to zupełnie
normalne i podciśnienie to jest
spowodowane szczelnością układu
paliwowego.
Jeżeli zbiornik ma być całkowicie
napełniony, nie należy dolewać
paliwa po trzecim zadziałaniu zaworu
pistoletu. Mogłoby to spowodować

nieprawidłowe działanie pojazdu.
Pojemność zbiornika paliwa wynosi
około 60 litrów.


- Po wlaniu paliwa założyć korek i
zamknąć klapkę.











Jakość paliwa stosowanego w
silnikach benzynowych

Silniki benzynowe są bardzo dobrze
przygotowane do pracy z biopaliwami
typu E10 (zawierającymi 10% etanolu),
zgodnymi z normami europejskimi
EN 228 i EN 15376.
Paliwa typu E85 (zawierające do 85%
etanolu) są zarezerwowane wyłącznie
dla samochodów, które mogą stosować
ten rodzaj paliwa (samochody BioFlex).
Jakość etanolu musi być zgodna z
europejską normą EN 15293.
Tylko w przypadku Brazylii w ofercie
znajdują się samochody, w których
można stosować paliwa z zawartością
etanolu do 100% (typ E100).

DIESEL
140


Paliwo

UKŁAD PALIWA WYŁĄCZONY

W przypadku silnego uderzenia,
mechanizm automatycznie odcina
zasilanie paliwem.
Miganiu tej kontrolki,
towarzyszy komunikat na
ekranie.
Upewnić się, czy na zewnątrz
samochodu nie unosi się zapach
wyciekającego paliwa, a następnie
przywrócić zasilanie:


- wyłączyć zapłon (położenie STOP),

- wyciągnąć kluczyk ze stacyjki,

- włożyć kluczyk do stacyjki,

- włączyć zapłon i uruchomić pojazd.

POMPKA ZASYSAJĄCA DIESEL



W przypadku zatrzymania z powodu
braku paliwa, należy ponownie
napełnić układ zasilania:


- napełnić zbiornik paliwa co najmniej
5 litrami oleju napędowego,

- użyć ręcznej pompki zasysającej,
umieszczonej pod pokrywą silnika
pod pokrywą ochronną,

- włączyć rozrusznik, aż do
uruchomienia silnika.
Patrz również informacje w
rozdziale 6, w części "Pod
pokrywą silnika".










Jakość paliwa stosowanego
w silnikach Diesel

Silniki Diesla są bardzo dobrze
przygotowane do pracy z biopaliwami,
zgodnymi z aktualnymi i przyszłymi
standardami europejskimi (olej
napędowy zgodny z normą EN 590 w
mieszance z biopaliwem zgodnym
z normą EN 14214), dostępnymi
w dystrybutorach paliw (możliwa
zawartość estru metylowego kwasu
tłuszczowego: od 0 do 7%).
Stosowanie biopaliwa B30 jest możliwe
w niektórych silnikach Diesel, ale
stosowanie takiego paliwa wymaga
ścisłego przestrzegania szczególnych
warunków obsługi okresowej.
Skontaktować się z siecią PEUGEOT
lub z warsztatem specjalistycznym.
Stosowanie innych rodzajów biopaliw
(czystych lub rozcieńczonych olejów
roślinnych lub zwierzęcych, paliwa
grzewczego...) jest surowo wzbronione
(niebezpieczeństwo uszkodzenia
silnika i układu paliwowego).

141
Akumulator
SZYBKA POMO
C
7
AKUMULATOR

Przed przystąpieniem do odłączenia
akumulatora, po wyłączeniu zapłonu
należy odczekać 2 minuty.
Nie zdejmować klem podczas pracy
silnika.
Nie ładować akumulatora bez
wcześniejszego odłączenia obydwu
klem.
Po podłączeniu akumulatora należy
włączyć zapłon i odczekać 1 minutę
zanim włączymy rozrusznik, jest
to czas niezbędny do inicjalizacji
systemów elektronicznych. W razie
wystąpienia jakichkolwiek problemów
należy skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym.
Po wymianie żarówek, odczekać
około 3 minuty przed ponownym
podłączeniem akumulatora.
W przypadku dłuższego,
przekraczającego jeden miesiąc,
postoju samochodu, zaleca się
odłączać akumulator.


Aby naładować akumulator za
pomocą prostownika, należy:



- odłączyć akumulator,

- przestrzegać instrukcji podanych
przez producenta prostownika,

- podłączyć zaczynając od zacisku (-),

- sprawdzić stan zacisków. Jeśli są
zasiarczone, tzn. pokryte białawym
lub zielonkawym nalotem, należy je
zdjąć i przeczyścić.



Aby uruchomić pojazd z innego
akumulatora, należy:



- podłączyć czerwony przewód
do końcówek (+) obydwu
akumulatorów,

- jeden koniec przewodu zielonego
lub czarnego podłączyć do
końcówki (-) akumulatora
pomocniczego,

- drugi koniec przewodu zielonego
lub czarnego podłączyć do masy
pojazdu uruchamianego, jak
najdalej od akumulatora,

- włączyć rozrusznik aż do
uruchomienia silnika,

- poczekać aż silnik powróci na
wolne obroty i odłączyć przewody.




Etykieta wskazuje zastosowanie
akumulatora ołowiowego
12 V o specjalnej technologii
i parametrach, wymagającego,
w przypadku wymiany albo
odłączenia, interwencji ze strony
ASO sieci PEUGEOT lub warsztatu
specjalistycznego.
Nieprzestrzeganie tych zaleceń może
spowodować przedwczesne zużycie
akumulatora.

Po zamontowaniu akumulatora funkcja
Stop & Start będzie aktywna dopiero
po kilku godzinach w zależności od
warunków klimatycznych i stanu
naładowania akumulatora
(do około 8 godzin).

Ładowanie akumulatora systemu
Stop & Start nie wymaga od
łączania.

142


Akumulator


TRYB EKONOMICZNY

Po wyłączeniu silnika, klucz w pozycji
zapłonu, niektóre funkcje (wycieraczki,
podnośniki szyb, lampki sufi towe,
radioodtwarzacz, itd.) są dostępne
przez łączny czas trzydziestu minut,
aby nie spowodować rozładowania
akumulatora.
Po upływie tych 30 minut, aktywne
funkcje zostają przełączone w tryb
czuwania, a kontrolka akumulatora
miga i na ekranie pojawia się
komunikat.
Aby powrócić do trybu normalnego
wszystkich funkcji, należy uruchomić
silnik i pozostawić włączony przez
chwilę.
Czas działania trybu normalnego jest
dwukrotnością czasu pracy silnika.
Zwykle jednak, czas ten wynosi
od 5 do maksymalnie 30 minut.
Rozładowany akumulator uniemożliwia
rozruch silnika.

143
SZYBKA POMO
C
7


Wymiana koła

Zestaw do tymczasowej naprawy
opony składa się z kompresora
i pojemnika (ze środkiem
uszczelniającym).


Sposób użycia zestawu



1.
Zaznaczyć, na samoprzylepnej
etykiecie ograniczenia prędkości,
przebite koło, a następnie nakleić
etykietę na kierownicę, aby
pamiętać, że jedno z kół zostało
tymczasowo naprawione.

2.
Założyć pojemnik 1
na kompresor 2
.

3.
Podłączyć pojemnik 1
do zaworu
naprawianego koła.

4.
Pamiętać o rozwinięciu rurki
kompresora przed podłączeniem
do pojemnika.

5.
Podłączyć przewód elektryczny
do jednego z gniazd 12 V w
samochodzie.

6.
Włączyć kompresor za pomocą
przycisku A
, aż ciśnienie opony
osiągnie 2,0 bary. Jeżeli ciś
nienie
nie zostanie osiągnięte, opona nie
nadaje się do naprawy.

7.
Odłączyć i schować kompresor.

8.
Od razu ruszyć w drogę i
jechać przez kilka kilometrów z
umiarkowaną prędkością, aby
zatkać przebite miejsce.

9.
Wyregulować ciśnienie za pomocą
kompresora, w zależności od
samochodu i sprawdzić, czy
miejsce przebite zostało zatkane
(nie ma spadku ciśnienia).

10.
Nie przekraczać prędkości 80 km/h.
Jak najszybciej sprawdzić i
naprawić oponę w specjalistycznym
warsztacie. Po użyciu, pojemnik można schować
do plastikowej torebki, dołączonej do
zestawu, aby nie zabrudzić samochodu
resztką środka naprawczego.

Uwaga, pojemnik ze środkiem
naprawczym (żelem) zawiera
glikol etylenowy, produkt
szkodliwy i drażniący oczy.
Przechowywać poza zasięgiem dzieci.
Po wykorzystaniu, nie wyrzucać
pojemnika do środowiska naturalnego,
oddać go do ASO sieci PEUGEOT lub
do punktu zajmującego się zbiórką
tego typu odpadów.
Pojemnik można kupić w sieci PEUGEOT.

ZESTAW NAPRAWCZY

Narzędzia znajdują się w schowku pod
przednim fotelem.
Samochód wydany z zestawem do
prowizorycznej naprawy opony nie
jest wyposażony w koło zapasowe i
narzędzia (podnośnik, korbka, ...).

144


Wymiana koła

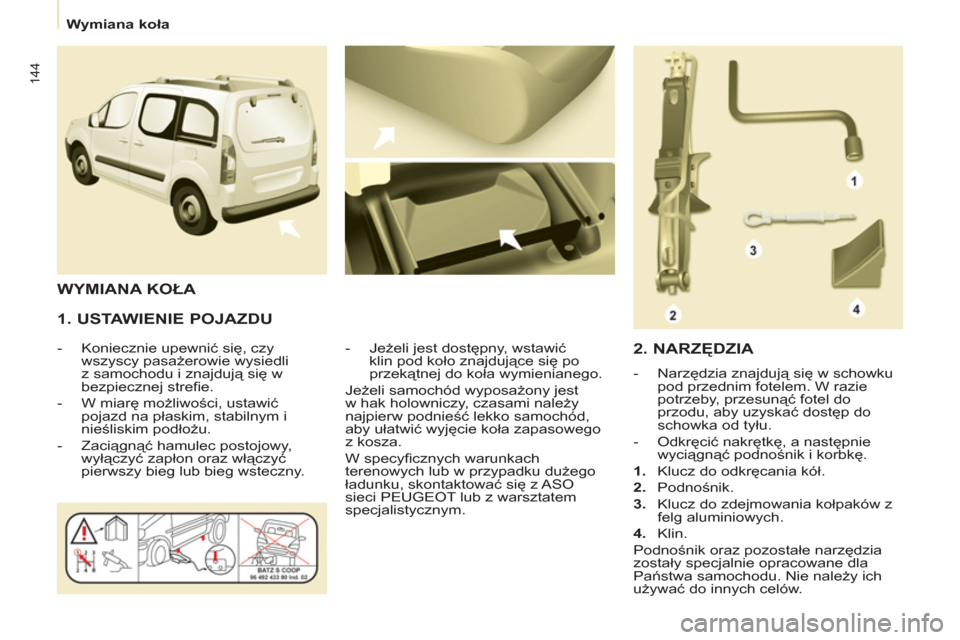

1. USTAWIENIE POJAZDU



- Koniecznie upewnić się, czy
wszyscy pasażerowie wysiedli
z samochodu i znajdują się w
bezpiecznej strefi e.

- W miarę możliwości, ustawić
pojazd na płaskim, stabilnym i
nieśliskim podłożu.

- Zaciągnąć hamulec postojowy,
wyłączyć zapłon oraz włączyć
pierwszy bieg lub bieg wsteczny.
- Jeżeli jest dostępny, wstawić
klin pod koło znajdujące się po
przekątnej do koła wymienianego.
Jeżeli samochód wyposażony jest
w hak holowniczy, czasami należy
najpierw podnieść lekko samochód,
aby ułatwić wyjęcie koła zapasowego
z kosza.
W specyfi cznych warunkach
terenowych lub w przypadku dużego
ładunku, skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym.

WYMIANA KOŁA

2. NARZĘDZIA



- Narzędzia znajdują się w schowku
pod przednim fotelem. W razie
potrzeby, przesunąć fotel do
przodu, aby uzyskać dostęp do
schowka od tyłu.

- Odkręcić nakrętkę, a następnie
wyciągnąć podnośnik i korbkę.


1.
Klucz do odkręcania kół.

2.
Podnośnik.

3.
Klucz do zdejmowania kołpaków z
felg aluminiowych.

4.
Klin.
Podnośnik oraz pozostałe narzędzia
zostały specjalnie opracowane dla
Państwa samochodu. Nie należy ich
używać do innych celów.

145
SZYBKA POMO
C
7


Wymiana koła

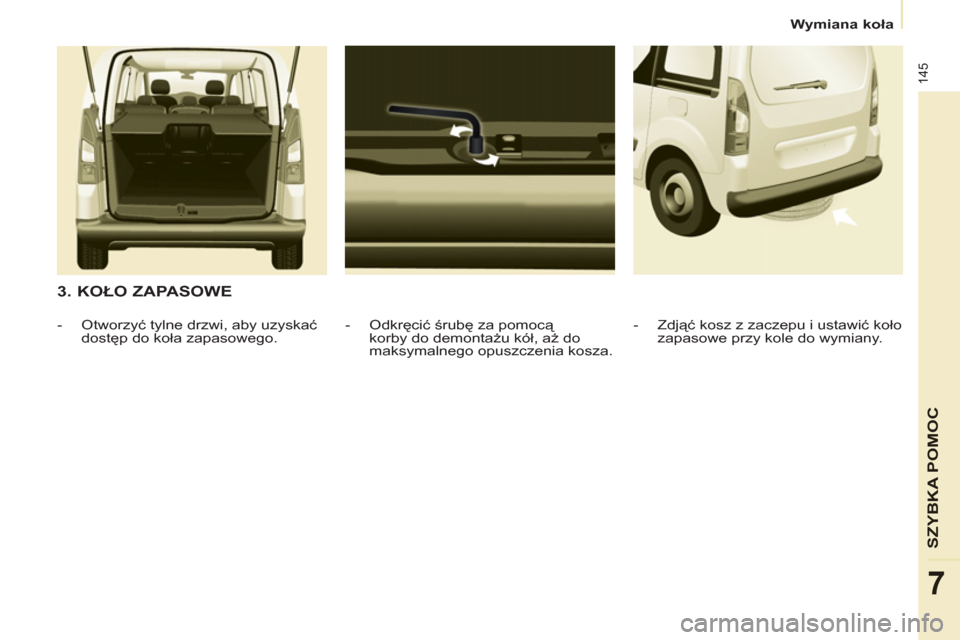

3. KOŁO ZAPASOWE


- Odkręcić śrubę za pomocą
korby do demontażu kół, aż do
maksymalnego opuszczenia kosza.

- Otworzyć tylne drzwi, aby uzyskać
dostęp do koła zapasowego.
- Zdjąć kosz z zaczepu i ustawić koło
zapasowe przy kole do wymiany.

146


Wymiana koła

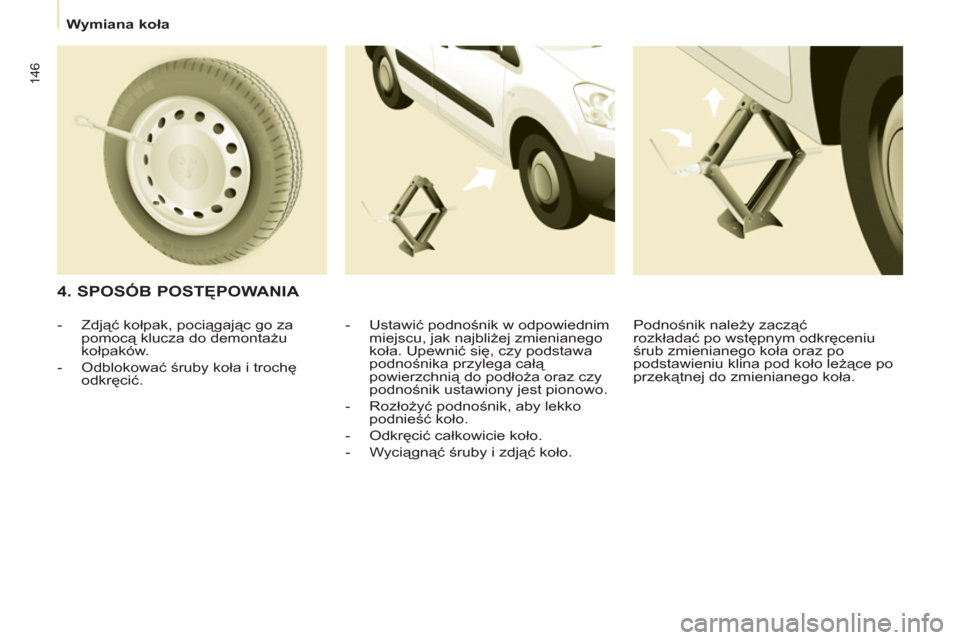

4. SPOSÓB POSTĘPOWANIA


- Ustawić podnośnik w odpowiednim
miejscu, jak najbliżej zmienianego
koła. Upewnić się, czy podstawa
podnośnika przylega całą
powierzchnią do podłoża oraz czy
podnośnik ustawiony jest pionowo.

- Rozłożyć podnośnik, aby lekko
podnieść koło.

- Odkręcić całkowicie koło.

- Wyciągnąć śruby i zdjąć koło.

- Zdjąć kołpak, pociągając go za
pomocą klucza do demontażu
kołpaków.

- Odblokować śruby koła i trochę

odkręcić. Podnośnik należy zacząć
rozkładać po wstępnym odkręceniu
śrub zmienianego koła oraz po
podstawieniu klina pod koło leżące po
przekątnej do zmienianego koła.

147
SZYBKA POMO
C
7


Wymiana koła


- Całkowicie opuścić samochód,
składając podnośnik, a następnie
wyjąć go.

- Dokręcić śruby za pomocą korby,
zablokować je, bez dociskania.

- Schować koło do naprawy w koszu.
- Zaczepić kosz i podnieść go za
pomocą śruby i korby.
Nigdy nie należy wchodzić pod
samochód oparty jedynie na
podnośniku (należy używać
podpórki). Nigdy nie używać wkrętaka
zamiast korby do demontażu kół.

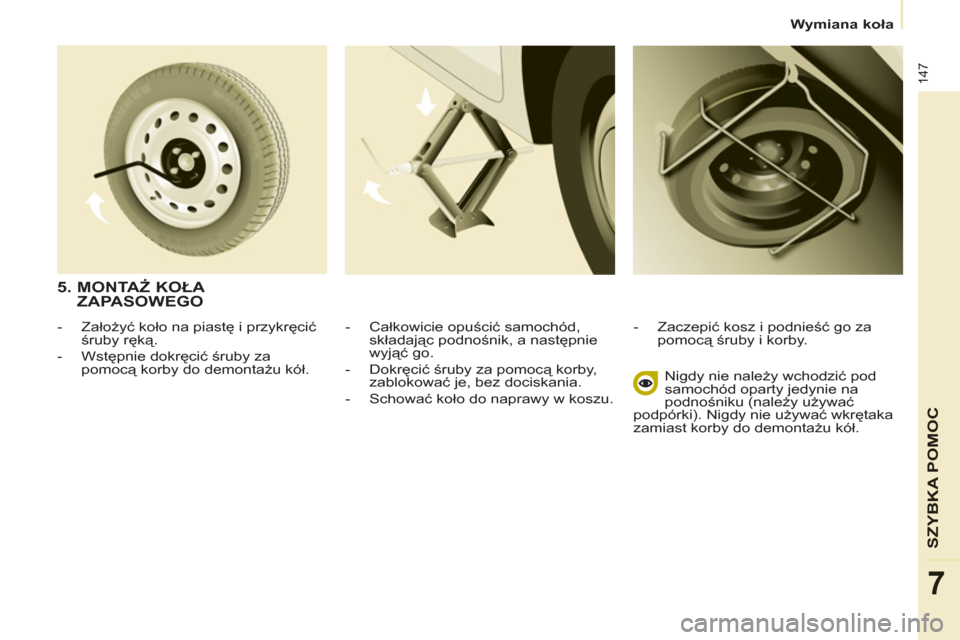

5. MONTAŻ KOŁA
ZAPASOWEGO


- Założyć koło na piastę i przykręcić
śruby ręką.

- Wstępnie dokręcić śruby za
pomocą korby do demontażu kół.

148

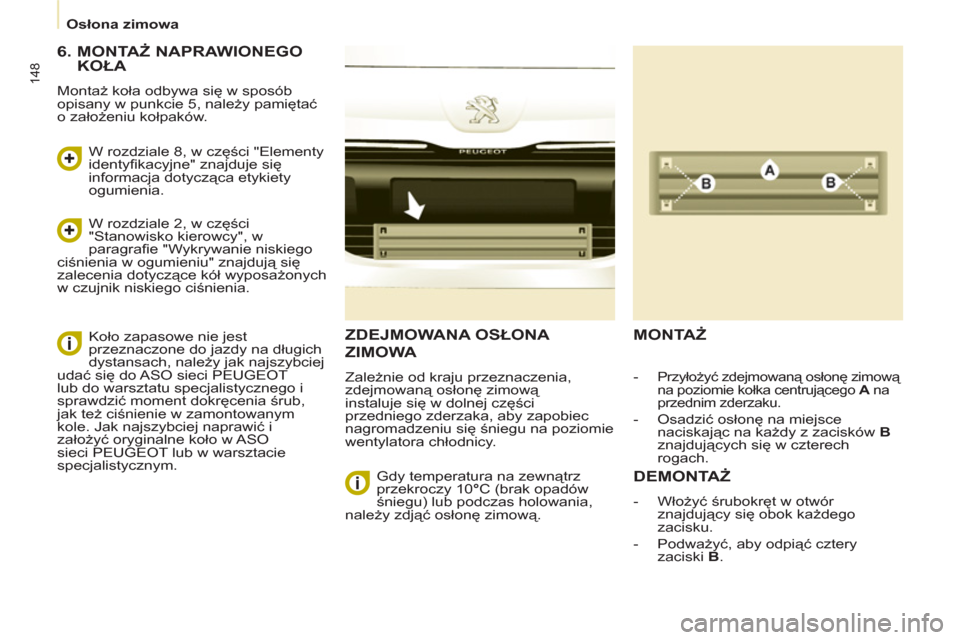

Osłona zimowa

ZDEJMOWANA OSŁONA
ZIMOW
A
Zależnie od kraju przeznaczenia,
zdejmowaną osłonę zimową
instaluje się w dolnej części
przedniego zderzaka, aby zapobiec
nagromadzeniu się śniegu na poziomie
wentylatora chłodnicy.


MONTAŻ

DEMONTAŻ



- Włożyć śrubokręt w otwór
znajdujący się obok każdego
zacisku.

- Podważyć, aby odpiąć cztery
zaciski B
.


-
Przyłożyć zdejmowaną osłonę zimową
na poziomie kołka centrującego A
na
przednim zderzaku.

- Osadzić osłonę na miejsce
naciskając na każdy z zacisków B

znajdujących się w czterech
rogach.

Gdy temperatura na zewnątrz
przekroczy 10 °
C (brak opadów
śniegu) lub podczas holowania,
należy zdjąć osłonę zimową.


6. MONTAŻ NAPRAWIONEGO
KOŁA

Montaż koła odbywa się w sposób
opisany w punkcie 5, należy pamiętać
o założeniu kołpaków.

W rozdziale 8, w części "Elementy
identyfi kacyjne" znajduje się
informacja dotycząca etykiety
ogumienia.
W rozdziale 2, w części
"Stanowisko kierowcy", w
paragrafi e "Wykrywanie niskiego
ciśnienia w ogumieniu" znajdują się
zalecenia dotyczące kół wyposażonych
w czujnik niskiego ciśnienia.
Koło zapasowe nie jest
przeznaczone do jazdy na długich
dystansach, należy jak najszybciej
udać się do ASO sieci PEUGEOT
lub do warsztatu specjalistycznego i
sprawdzić moment dokręcenia śrub,
jak też ciśnienie w zamontowanym
kole. Jak najszybciej naprawić i
założyć oryginalne koło w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
