Peugeot Partner Tepee 2012 Instrukcja Obsługi (in Polish)

159
SZYBKA POMO
C
7


Holowanie pojazdu



Bez podnoszenia
(cztery koła na ziemi)

Należy zawsze stosować drążek
holowniczy.

HOLOWANIE WŁASNEGO
POJAZDU

Zaczep holowniczy znajduje się w
torbie narzędziowej pod prawym
fotelem.

Z przodu



- odczepić osłonę naciskając jej
dolną część,

- przykręcić zdejmowany zaczep
holowniczy do oporu.



Z tyłu



- odpiąć osłonę za pomocą monety
lub płaskiej części zaczepu
holowniczego,

- przykręcić zdejmowany zaczep
holowniczy do oporu.


Jeżeli silnik w pojeździe
holowanym jest wyłączony, nie
ma on wspomagania hamowania i
kierownicy.


Z podniesieniem
(tylko 2 koła na ziemi)

Wskazane jest podnoszenie pojazdu
przy pomocy specjalnego podnośnika.


Pojazdy z mechaniczną skrzynią
biegów (wersja Diesel)
W samochodach z mechaniczną
skrzynią biegów, należy ustawić
dźwignię zmiany biegów w położeniu
"luz", w innym razie, może to
doprowadzić do uszkodzenia
elementów układu napędowego,
hamulcowego oraz braku
wspomagania hamowania przy
ponownym uruchomieniu silnika.

160

161
SZYBKA POMOC

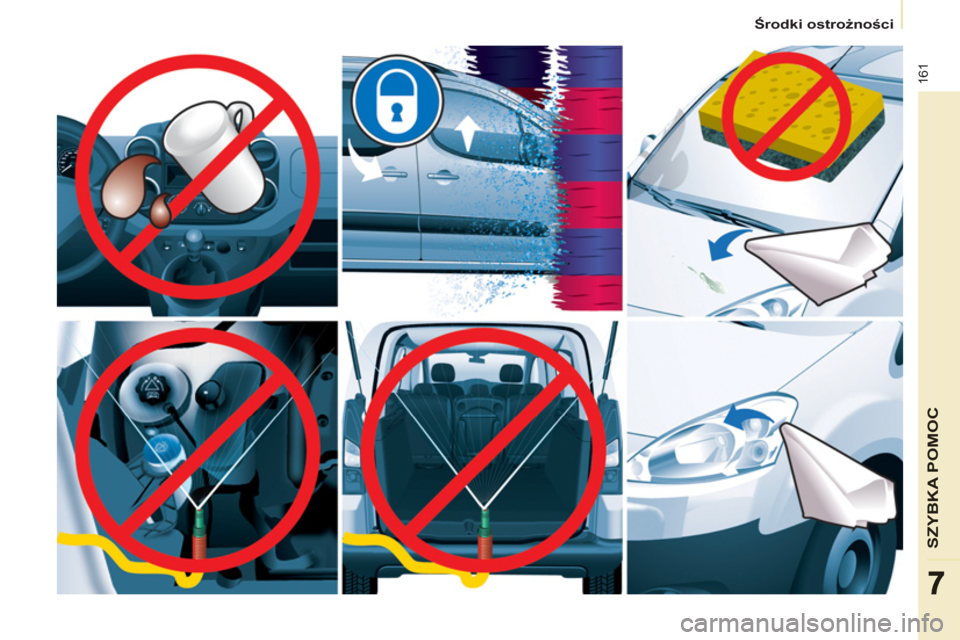

Środki ostrożności

77

162


Wymiary

16
3


Wymiary

DANE TECHNICZNE
8

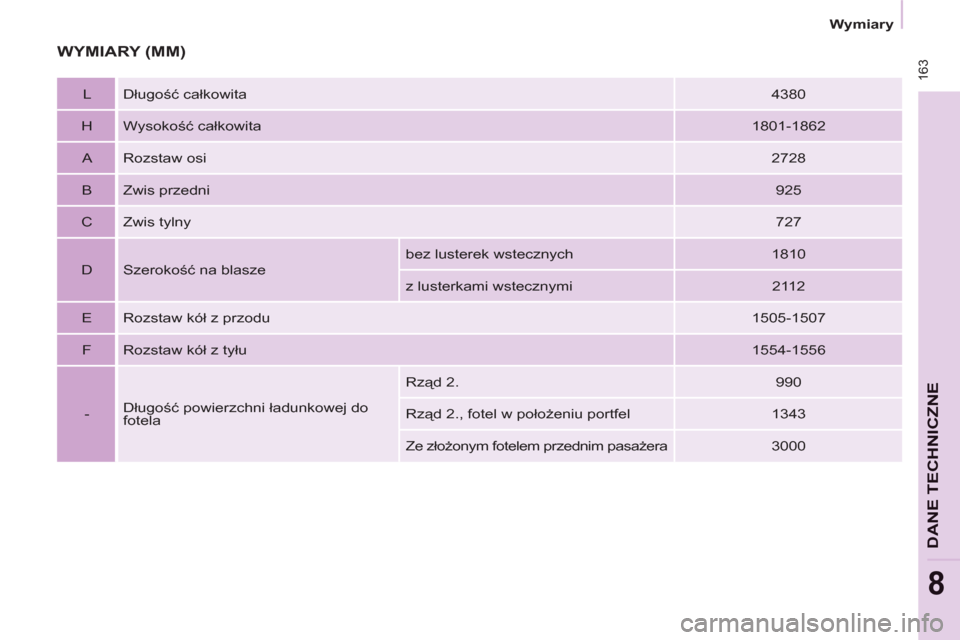

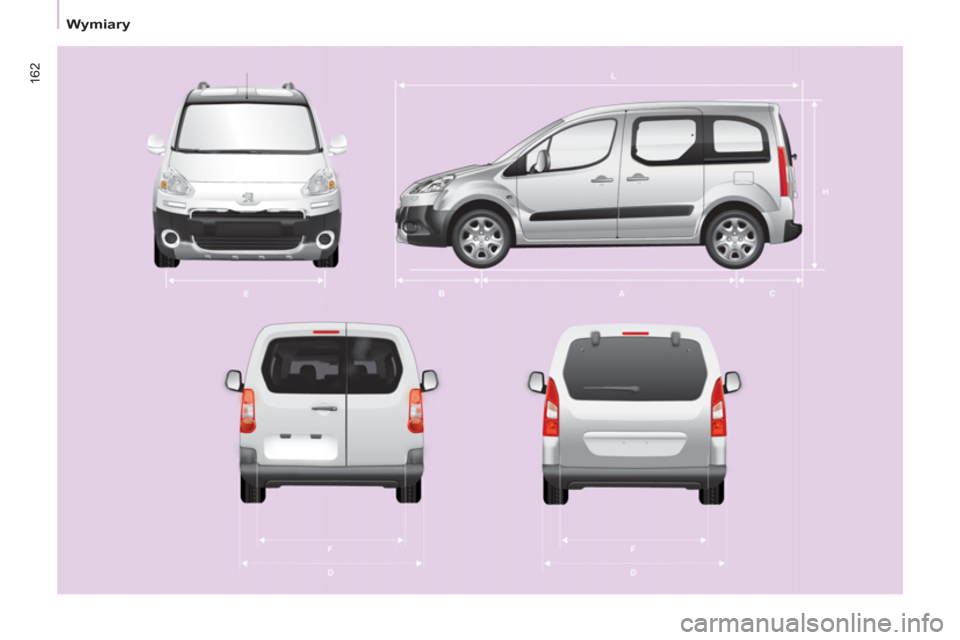

WYMIARY (MM)


L Długość całkowita

4380

H Wysokość całkowita
1801-1862

A Rozstaw osi

2728

B Zwis przedni

925

C Zwis tylny

727

D Szerokość na blasze bez lusterek wstecznych
1810
z lusterkami wstecznymi
2112

E Rozstaw kół z przodu
1505-1507

F Rozstaw kół z tyłu

1554-1556

- Długość powierzchni ładunkowej do
fotela Rząd 2.
990
Rząd 2., fotel w położeniu portfel
1343
Ze z
łożonym fotelem przednim pasażera
3000

164


Wymiary

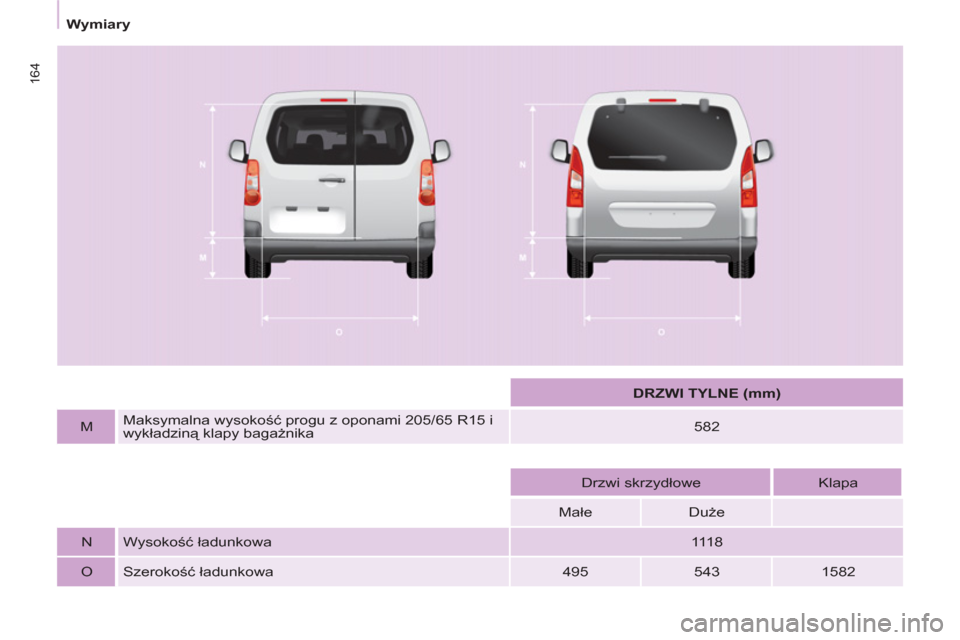

DRZWI TYLNE (mm)



M
Maksymalna wysokość progu z oponami 205/65 R15 i
wykładziną klapy bagażnika
582






Drzwi skrzydłowe
Klapa

Małe
Duże




N Wysokość ładunkowa
1118

O Szerokość ładunkowa
495
543
1582

165


Wymiary

DANE TECHNICZNE
8

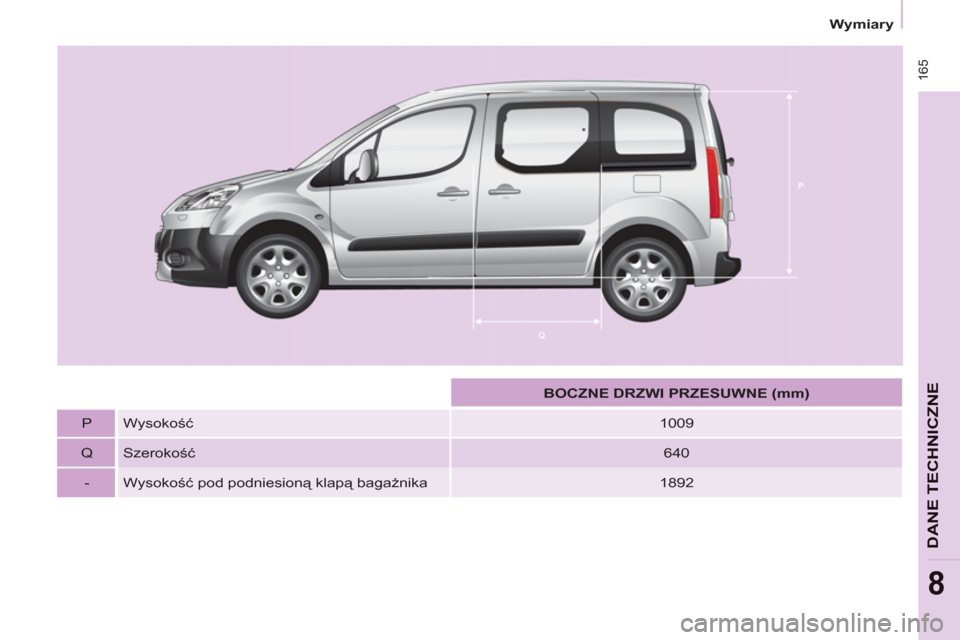

BOCZNE DRZWI PRZESUWNE (mm)



P Wysokość
1009

Q Szerokość
640

- Wysokość pod podniesioną klapą bagażnika
1892

166

Masy

MASY POJAZDÓW I PRZYCZEP (KG)

Informacje ogólne

Szczegółowe informacje znajdują się w
dowodzie rejestracyjnym.
W każdym kraju, należy bezwzględnie
przestrzegać mas pojazdów i przyczep
zgodnie z obowiązującymi przepisami.
Aby uzyskać informacje na temat
możliwości holowania przyczep
przez Państwa samochód oraz o
dopuszczalnej masie całkowitej z
przyczepą, należy skontaktować się z
siecią PEUGEOT. Masa przyczepy z hamulcami może
być, w granicach MTRA, zwiększona w
miarę zmniejszania masy samochodu
holującego. Uwaga, holowanie
przyczepy niedociążonym pojazdem
może zmniejszyć sterowność.
W przypadku samochodu holującego,
nie przekraczać prędkości 80 km/h
(przestrzegać przepisów drogowych
obowiązujących w danym kraju). Wysoka temperatura zewnętrzna
może przyczynić się do zmniejszenia
osiągów samochodu, aby chronić
silnik; jeżeli temperatura na zewnątrz
wzrośnie powyżej 37 °C, należy
ograniczyć masę przyczepy.
Masa pojazdu gotowego do drogi jest
równa masie własnej pojazdu + kierowca
(75 kg) + zbiornik wypełniony w 90%.
Podane wartości MTRA oraz masy
przyczep obowiązują do maksymalnej
wysokości 1000 metrów; masa z
przyczepą musi być zmniejszana o
10 % co każde dodatkowe
1000 metrów.

16
7
DANE TECHNICZNE
8


Elementy identyfikacyjne


ELEMENTY IDENTYFIKACYJNE


A. Tabliczka producenta.
C. Opony i kod lakieru.
Nalepka C umieszczona na przednich
drzwiach zawiera :


- wymiary felg i opon,

- marki opon homologowanych przez
producenta,

- wartości ciśnienia w oponach
(kontrola ciśnienia w oponach
musi być wykonywana na oponach
zimnych, co najmniej raz w
miesiącu),

- kod lakieru.


B. Numer seryjny.
Wygrawerowany jest na wnęce
przedniego prawego koła.
