Peugeot Partner Tepee 2012 Инструкция по эксплуатации (in Russian)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: Partner Tepee, Model: Peugeot Partner Tepee 2012Pages: 240, PDF Size: 7.96 MB
Page 151 of 240
149
СЛУЖБА БЫСТРОЙ ПОМОЩИ
7

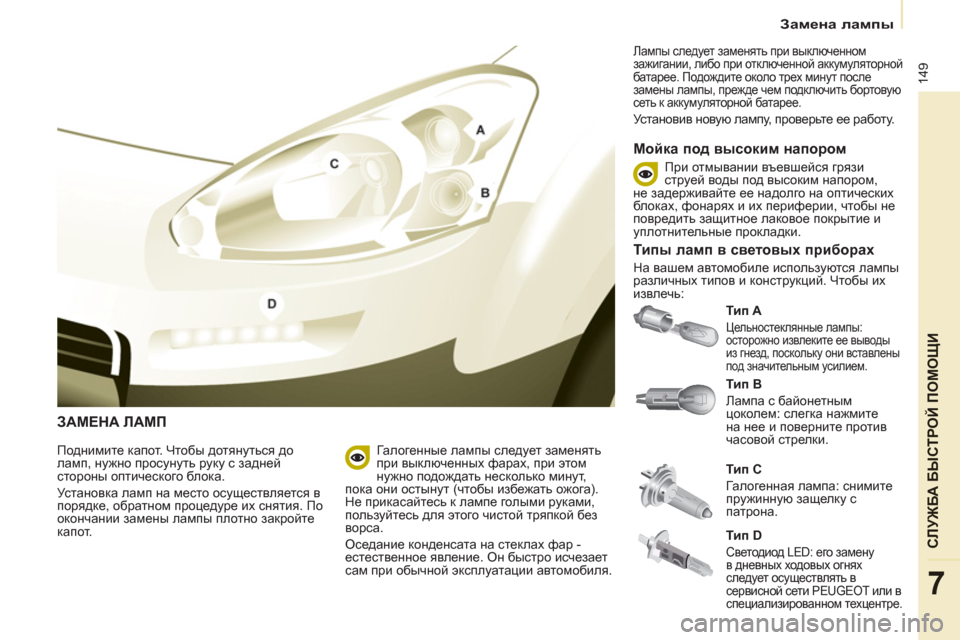

Замена лампы
ЗАМЕНА ЛАМП
Тип A
Цельностеклянные лампы:
осторожно извлеките ее выводы
из гнезд, поскольку они вставлены
под значительным усилием.
Мойка под высоким напором
Поднимите капот. Чтобы дотянуться до
ламп, нужно просунуть руку с задней
стороны оптического блока.
Установка ламп на место осуществляется в
порядке, обратном процедуре их снятия. По
окончании замены лампы плотно закройте
капот.
Тип C
Галогенная лампа: снимите
пружинную защелку с
патрона.
Тип B
Лампа с байонетным
цоколем: слегка нажмите
на нее и поверните против
часовой стрелки.
Галогенные лампы следует заменять
при выключенных фарах, при этом
нужно подождать несколько минут,
пока они остынут (чтобы избежать ожога).
Не прикасайтесь к лампе голыми руками,
пользуйтесь для этого чистой тряпкой без
ворса.
Оседание конденсата на стеклах фар -
естественное явление. Он быстро исчезает
сам при обычной эксплуатации автомобиля.
Лампы следует заменять при выключенном
зажигании, либо при отключенной аккумуляторной
батарее. Подождите около трех минут после
замены лампы, прежде чем подключить бортовую
сеть к аккумуляторной батарее.
Установив новую лампу, проверьте ее работу.
При отмывании въевшейся грязи
струей воды под высоким напором,
не задерживайте ее надолго на оптических
блоках, фонарях и их периферии, чтобы не
повредить защитное лаковое покрытие и
уплотнительные прокладки.
Типы ламп в световых приборах
На вашем автомобиле используются лампы
различных типов и конструкций. Чтобы их
извлечь:
Тип D
Светодиод LED: его замену
в дневных ходовых огнях
следует осуществлять в
сервисной сети PEUGEOT или в
специализированном техцентре.
Page 152 of 240
150
Замена лампы
3.
Указатели поворотов
Тип B
, PY21W - 21W (желтая)
- Снимите рассеиватель, потянув за
эластичный язычок.
- Поверните держатель лампы на
четверть оборота против часовой
стрелки.
- Извлеките сгоревшую лампу из
патрона, слегка нажав на нее и
повернув ее против часовой стрелки.
- Замените лампу.
- Проверьте плотность прилегания
рассеивателя по
всему периметру.
2.
Стояночные фонари
Тип A
, W5W - 5W
- Снимите защитный кожух, потянув за
резиновый язычок.
- Извлеките держатель лампы, потянув
за колодку разъема.
- Замените лампу.
- Убедитесь в том, что кожух плотно
прилегает по всему периметру, чтобы
обеспечить герметичность.

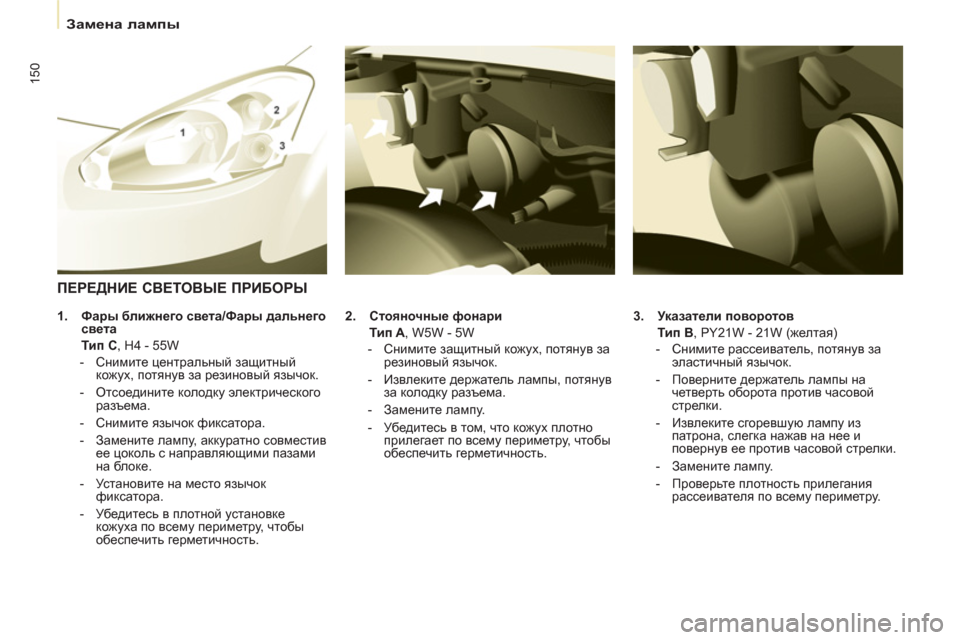

ПЕРЕДНИЕ СВЕТОВЫЕ ПРИБОРЫ
1.
Фары ближнего света/Фары дальнего
света
Тип C
, H4 - 55W
- Снимите центральный защитный
кожух, потянув за резиновый язычок.
- Отсоедините колодку электрического
разъема.
- Снимите язычок фиксатора.
- Замените лампу, аккуратно совместив
ее цоколь с направляющими пазами
на блоке.
- Установите на место язычок
фиксатора.
- Убедитесь
в плотной установке
кожуха по всему периметру, чтобы
обеспечить герметичность.
Page 153 of 240
151
СЛУЖБА БЫСТРОЙ ПОМОЩИ
7
Замена лампы

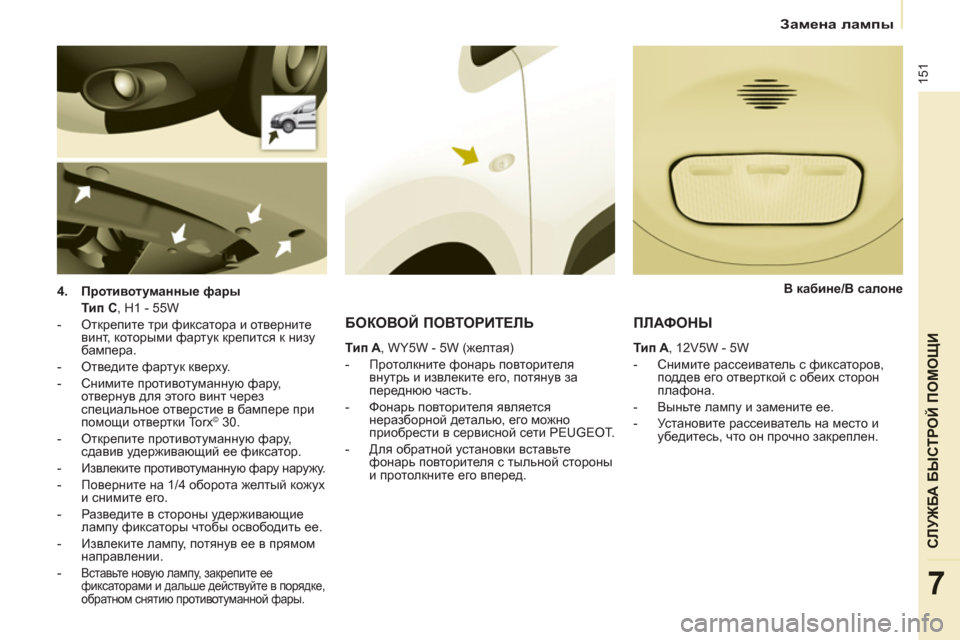

4.
Противотуманные фары
Тип C
, H1 - 55W
- Открепите три фиксатора и отверните
винт, которыми фартук крепится к низу
бампера.
- Отведите фартук кверху.
- Снимите противотуманную фару,
отвернув для этого винт через
специальное отверстие в бампере при
помощи отвертки Torx
© 30.
- Открепите противотуманную фару,
сдавив удерживающий ее фиксатор.
- Извлеките противотуманную фару наружу.
- Поверните на 1/4 оборота желтый кожух
и снимите его.
- Разведите в стороны удерживающие
лампу фиксаторы чтобы освободить ее.
- Извлеките лампу, потянув ее в прямом
направлении.
-
Вставьте новую лампу, закрепите ее
фиксаторами и дальше действуйте в порядке,
обратном снятию противотуманной фары.
БОКОВОЙ ПОВТОРИТЕЛЬ
Тип A
, WY5W - 5W (желтая)
- Протолкните фонарь повторителя
внутрь и извлеките его, потянув за
переднюю часть.
- Фонарь повторителя является
неразборной деталью, его можно
приобрести в сервисной сети PEUGEOT.
- Для обратной установки вставьте
фонарь повторителя с тыльной стороны
и протолкните его вперед.
ПЛАФОНЫ
Тип A
, 12V5W - 5W
- Снимите рассеиватель с фиксаторов,
поддев его отверткой с обеих сторон
плафона.
- Выньте лампу и замените ее.
- Установите рассеиватель на место и
убедитесь, что он прочно закреплен.
В кабине/В салоне
Page 154 of 240
152
Замена лампы

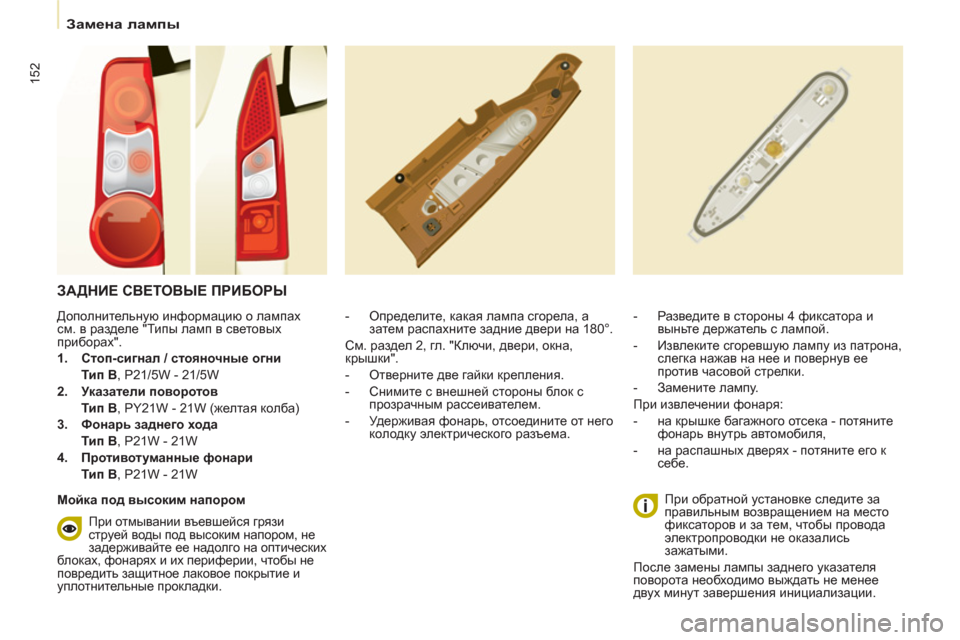

ЗАДНИЕ СВЕТОВЫЕ ПРИБОРЫ
- Определите, какая лампа сгорела, а
затем распахните задние двери на 180°.
См. раздел 2, гл. "Ключи, двери, окна,
крышки".
- Отверните две гайки крепления.
- Снимите с внешней стороны бл ок с
прозрачным рассеивателем.
- Удерживая фонарь, отсоедините от него
колодку электрического разъема.
При обратной установке следите за
правильным возвращением
на место
фиксаторов и за тем, чтобы провода
электропроводки не оказались
зажатыми.
После замены лампы заднего указателя
поворота необходимо выждать не менее
двух минут завершения инициализации.
- Разведите в стороны 4 фиксатора и
выньте держатель с лампой.
- Извлеките сгоревшую лампу из патрона,
слегка нажав на нее и повернув ее
против часовой стрелки.
- Замените лампу.
При извлечении фонаря:
- на крышке багажного отсека - потяните
фонарь внутрь автомобиля,
- на распашных дверях - потяните его к
себе.
Дополнительную информацию о лампах
см. в разделе "Типы ламп в световых
приборах".
1.
Стоп-сигнал / стояночные огни
Тип B
, P21/5W - 21/5W
2.
Указатели поворотов
Тип B
, PY21W - 21W (желтая колба)
3.
Фонарь заднего хода
Тип B
, P21W - 21W
4.
Противотуманные фонари
Тип B
, P21W - 21W
Мойка под высоким напором
При отмывании въевшейся грязи
струей воды под высоким напором, не
задерживайте ее надолго на оптических
блоках, фонарях и их периферии, чтобы не
повредить защитное
лаковое покрытие и
уплотнительные прокладки.
Page 155 of 240
153
СЛУЖБА БЫСТРОЙ ПОМОЩИ
7
Замена лампы
ФОНАРЬ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА
- Отверните обе гайки.
- Протолкните стержни.
- Если понадобится, отсоедините разъем
чтобы снять фонарь.
- Замените сгоревшую лампу.
На крышке багажного отсека
- Пользуясь отверткой, отожмите
прозрачный рассеиватель.
- Замените лампу.
- Установите на место рассеиватель и
нажмите на него.
ТРЕТИЙ СТОП-СИГНАЛ
Tип A, W16W - 16W
На распашных дверях
- Снимите с фиксаторов внутреннюю
обивку.
- Отсоедините электрический разъем,
от жав фиксатор.
- Поверните держатель лампы на
четверть оборота против часовой
стрелки.
- Замените лампу.
- Вставьте на место держатель лампы и
подсоедините электрический разъем.
- Установите на место обивку.
Тип A
, W5W - 5W
Page 156 of 240
154
Замена электрического предохранителя

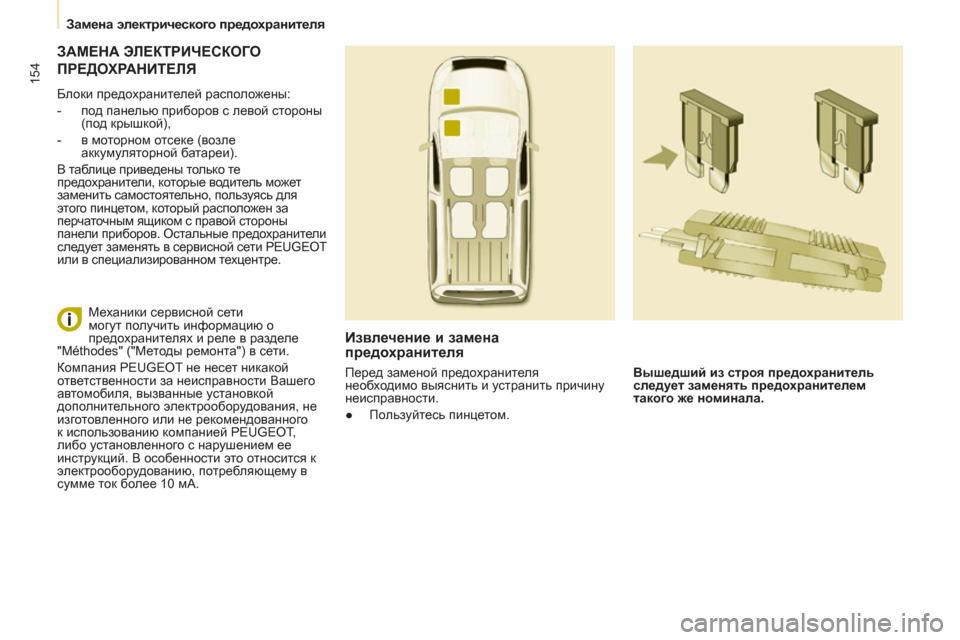

ЗАМЕНА ЭЛЕКТРИЧЕСКОГО
ПРЕДОХРАНИТЕЛЯ
Блоки предохранителей расположены:
- под панелью приборов с левой стороны
(под крышкой),
- в моторном отсеке (возле
аккумуляторной батареи).
В таблице приведены только те
предохранители, которые водитель может
заменить самостоятельно, пользуясь для
этого пинцетом, который расположен за
перчаточным ящиком с правой стороны
панели приборов. Остальные предохранители
следует заменять
в сервисной сети PEUGEOT
или в специализированном техцентре.
Извлечение и замена
предохранителя
Вышедший из строя предохранитель
следует заменять предохранителем
такого же номинала.
Механики сервисной сети
могут получить информацию о
предохранителях и реле в разделе
"Méthodes" ("Методы ремонта") в сети.
Компания PEUGEOT не несет никакой
ответственности за неисправности Вашего
автомобиля, вызванные установкой
дополнительного электрооборудования, не
изготовленного или не рекомендованного
к использованию компанией PEUGEOT,
либо установленного
с нарушением ее
инструкций. В особенности это относится к
электрооборудованию, потребляющему в
сумме ток более 10 мА.
Перед заменой предохранителя
необходимо выяснить и устранить причину
неисправности.
●
Пользуйтесь пинцетом.
Page 157 of 240
155
СЛУЖБА БЫСТРОЙ ПОМОЩИ
7
Замена электрического предохранителя
БЛОК ПРЕДОХРАНИТЕЛЕЙ В
ПАНЕЛИ ПРИБОРОВ
Откройте крышку, закрывающую бл ок
предохранителей.
Предохранитель №
F
Номинальный ток
A Защищаемая цепь
1 15 Очиститель заднего стекла
2 - Не используется
3 5 Подушка безопасности
4 10 Кондиционер, диагностический разъем, зеркало заднего
вида, регулятор фар
5 30 Стеклоподъемники
6 30 Замки
7 5 Задний плафон, передний плафон индивидуального
освещения, люк в крыше
8 20 Автомагнитола, дисплей, бл ок контроля давления воздуха в
шинах, охранная сигнализация и сирена
9 30 Розетки 12 В передняя и задняя
10 15 Колонка
11 15 Цепь слабого тока замка зажигания
12 15 Датчик дождя и освещенности, подушка безопасности
13 5 Панель приборов
14 15 Парктроник, панель управления кондиционером, система
громкой связи
15 30 Замки
16 - Не используется
17 40 Обогрев заднего стекла
и зеркал
Page 158 of 240
156
Замена электрического предохранителя

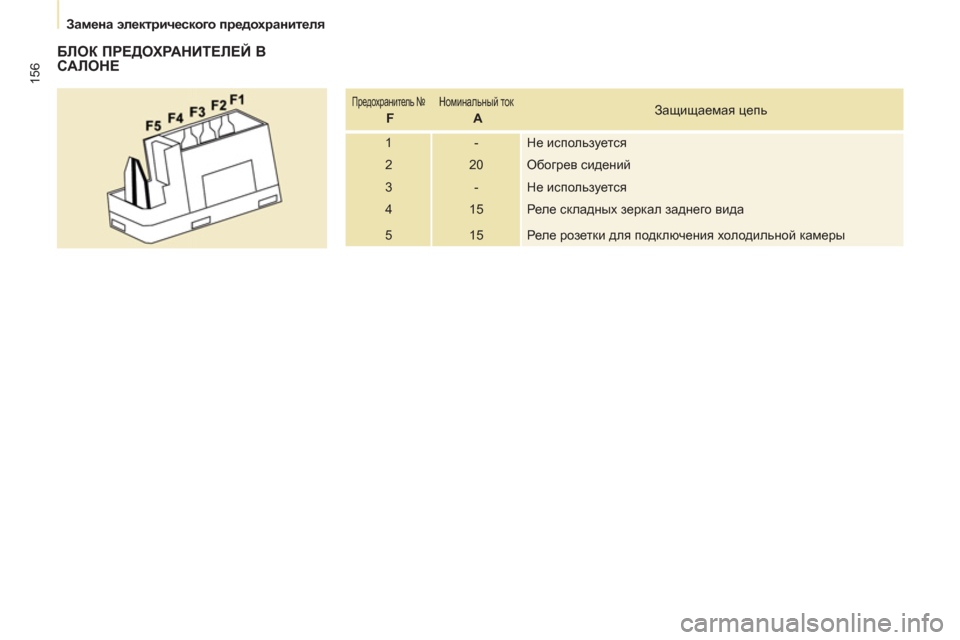

БЛОК ПРЕДОХРАНИТЕЛЕЙ В
САЛОНЕ
Предохранитель №
F
Номинальный ток
A Защищаемая цепь
1 - Не используется
2 20 Обогрев сидений
3 - Не используется
4 15 Реле складных зеркал заднего вида
5 15 Реле розетки для подключения холодильной камеры
Page 159 of 240
157
СЛУЖБА БЫСТРОЙ ПОМОЩИ
7
Замена электрического предохранителя
БЛОК ПРЕДОХРАНИТЕЛЕЙ В
МОТОРНОМ ОТСЕКЕ
Поднимите капот, снимите с фиксаторов
и извлеките соответствующий бл ок с
предохранителями.
Предохранитель №
F
Номинальный ток
A Защищаемая цепь
1 20 ЭБУ двигателя
2 15 Звуковой сигнал
3 10 Насос омывателей ветрового и заднего стекол
4 20 Насос омывателя фар
5 15 Системы управления двигателем
6 10 Датчик угла поворота рулевого колеса, система ESP
7 10 Контактор сигнала торможения, контактор педали сцепления
8 25 Стартер
9 10 Привод регулятора фар, ЭБУ
парктроника
10 30 Системы управления двигателем
11 40 Не используется
12 30 Стеклоочиститель
13 40 Интеллектуальный коммутационный бл ок
14 30 Насос
15 10 Правая фара дальнего света
16 10 Левая фара дальнего света
17 15 Правая фара ближнего света
18 15 Левая фара ближнего света
Page 160 of 240
158
Замена щетки стеклоочистителя
Установка щеток в положение для
замены
- До истечения первой минуты после
выключения зажигания нажмите
на выключатель стеклоочистителя
книзу: его щетки остановятся вдоль
стоек проема ветрового стекла (это
предусмотрено специально для их
замены).
Замена щетки на ветровом стекле
- Поднимите рычаг.
- Отсоедините и снимите щетку.
- Установите новую щетку.
- Опустите рычаг.
Чтобы уложить щетки в исходное
положение, включите зажигание, а затем -
выключатель стеклоочистителя.
Замена щетки на заднем стекле
- Поднимите рычаг, отсоедините и
снимите щетку.
- Установите новую щетку и опустите
рычаг.
ЗАМЕНА ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ
