Peugeot Partner Tepee 2013 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: Partner Tepee, Model: Peugeot Partner Tepee 2013Pages: 268, PDF-Größe: 10.39 MB
Page 151 of 268
149
PANNENHILFE
7
Radwechsel
- Kurbeln Sie den Wagenheber herunter,
bis das Fahrzeug wieder auf den
Boden steht, und entfernen Sie den
Wagenheber.
- Ziehen Sie die Radmuttern nun mit
dem Radschlüssel fest, jedoch nicht
gewaltsam.
- Legen Sie das defekte Rad in die
Halterung des Ersatzrads.
- Hängen Sie die Halterung wieder im
Haken ein und heben Sie sie mittels
Schraube und Handkurbel wieder an.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
Wagenheber abgestützt wird
(Unterstellbock benutzen). Benutzen Sie
keinen Maschinenschrauber anstelle des
Radschlüssels.
5. ERSATZRAD MONTIEREN
- Setzen Sie das Rad auf die Nabe und
drehen Sie die Radmuttern von Hand
ein.
- Ziehen Sie die Radmuttern zunächst mit
dem Radschlüssel an.
Page 152 of 268
150
Schneeschutz

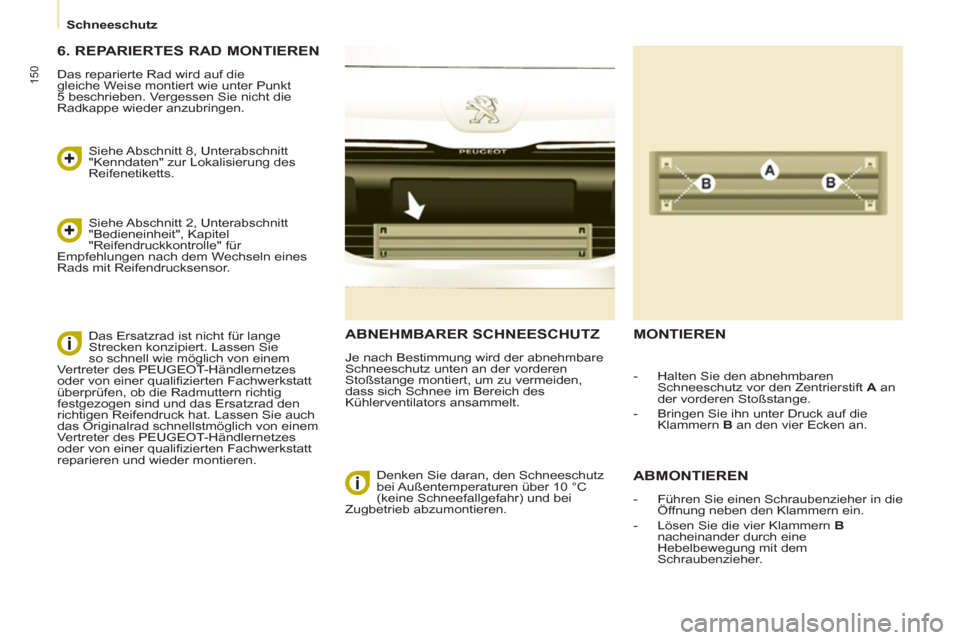

ABNEHMBARER SCHNEESCHUTZ
Je nach Bestimmung wird der abnehmbare
Schneeschutz unten an der vorderen
Stoßstange montiert, um zu vermeiden,
dass sich Schnee im Bereich des
Kühlerventilators ansammelt.
MONTIEREN
ABMONTIEREN
- Führen Sie einen Schraubenzieher in die
Öffnung neben den Klammern ein.
- Lösen Sie die vier Klammern B
nacheinander durch eine
Hebelbewegung mit dem
Schraubenzieher.
- Halten Sie den abnehmbaren
Schneeschutz vor den Zentrierstift A
an
der vorderen Stoßstange.
- Bringen Sie ihn unter Druck auf die
Klammern B
an den vier Ecken an.
Denken Sie daran, den Schneeschutz
bei Außentemperaturen über 10 °C
(keine Schneefallgefahr) und bei
Zugbetrieb abzumontieren.
6. REPARIERTES RAD MONTIEREN
Das reparierte Rad wird auf die
gleiche Weise montiert wie unter Punkt
5 beschrieben. Vergessen Sie nicht die
Radkappe wieder anzubringen.
Siehe Abschnitt 8, Unterabschnitt
"Kenndaten" zur Lokalisierung des
Reifenetiketts.
Siehe Abschnitt 2, Unterabschnitt
"Bedieneinheit", Kapitel
"Reifendruckkontrolle" für
Empfehlungen nach dem Wechseln eines
Rads mit Reifendrucksensor.
Das Ersatzrad ist nicht für lange
Strecken konzipiert. Lassen Sie
so schnell wie möglich von einem
Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
überprüfen, ob die Radmuttern richtig
festgezogen sind und das Ersatzrad den
richtigen Reifendruck hat. Lassen Sie auch
das Originalrad schnellstmöglich von einem
Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
reparieren und wieder montieren.
Page 153 of 268
151
7

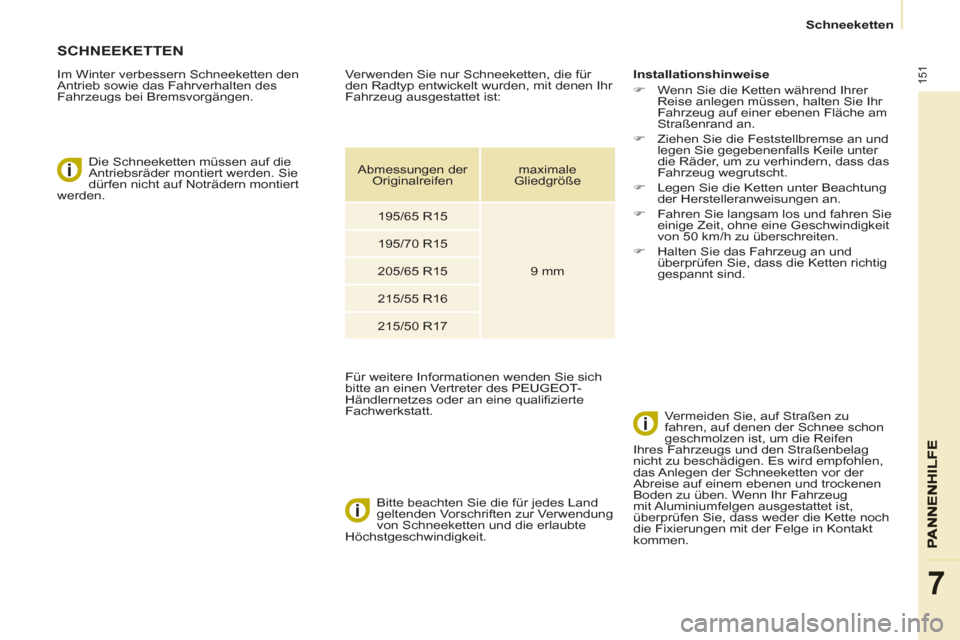

Schneeketten
SCHNEEKETTEN
Im Winter verbessern Schneeketten den
Antrieb sowie das Fahrverhalten des
Fahrzeugs bei Bremsvorgängen.
Die Schneeketten müssen auf die
Antriebsräder montiert werden. Sie
dürfen nicht auf Noträdern montiert
werden.
Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.
Installationshinweise
)
Wenn Sie die Ketten während Ihrer
Reise anlegen müssen, halten Sie Ihr
Fahrzeug auf einer ebenen Fläche am
Straßenrand an.
)
Ziehen Sie die Feststellbremse an und
legen Sie gegebenenfalls Keile unter
die Räder, um zu verhindern, dass das
Fahrzeug wegrutscht.
)
Legen Sie die Ketten unter Beachtung
der Herstelleranweisungen an.
)
Fahren Sie langsam los und fahren Sie
einige Zeit, ohne eine Geschwindigkeit
von 50 km/h zu überschreiten.
)
Halten Sie das Fahrzeug an und
überprüfen Sie, dass die Ketten richtig
gespannt sind.
Vermeiden Sie, auf Straßen zu
fahren, auf denen der Schnee schon
geschmolzen ist, um die Reifen
Ihres Fahrzeugs und den Straßenbelag
nicht zu beschädigen. Es wird empfohlen,
das Anlegen der Schneeketten vor der
Abreise auf einem ebenen und trockenen
Boden zu üben. Wenn Ihr Fahrzeug
mit Aluminiumfelgen ausgestattet ist,
überprüfen Sie, dass weder die Kette noch
die Fixierungen mit der Felge in Kontakt
kommen.
Verwenden Sie nur Schneeketten, die für
den Radtyp entwickelt wurden, mit denen Ihr
Fahrzeug ausgestattet ist:
Für weitere Informationen wenden Sie sich
bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Abmessungen der
Originalreifen
maximale
Gliedgröße
195/65 R15
9 mm
195/70 R15
205/65 R15
215/55 R16
215/50 R17
Page 154 of 268
152
Austausch der Glühlampen

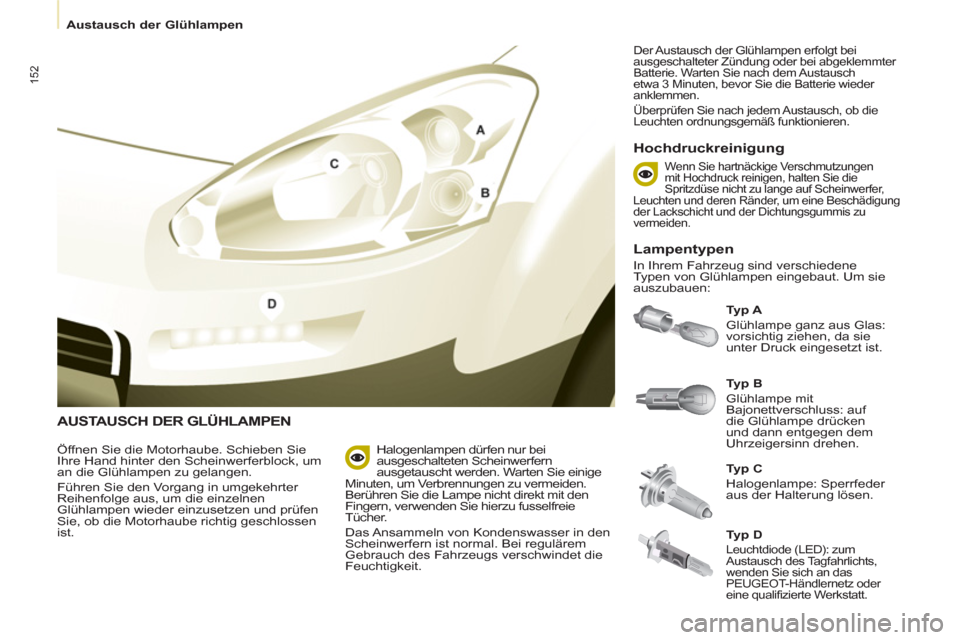

AUSTAUSCH DER GLÜHLAMPEN
Typ A
Glühlampe ganz aus Glas:
vorsichtig ziehen, da sie
unter Druck eingesetzt ist.
Hochdruckreinigung
Öffnen Sie die Motorhaube. Schieben Sie
Ihre Hand hinter den Scheinwerferblock, um
an die Glühlampen zu gelangen.
Führen Sie den Vorgang in umgekehrter
Reihenfolge aus, um die einzelnen
Glühlampen wieder einzusetzen und prüfen
Sie, ob die Motorhaube richtig geschlossen
ist.
Typ C
Halogenlampe: Sperrfeder
aus der Halterung lösen.
Typ B
Glühlampe mit
Bajonettverschluss: auf
die Glühlampe drücken
und dann entgegen dem
Uhrzeigersinn drehen.
Halogenlampen dürfen nur bei
ausgeschalteten Scheinwerfern
ausgetauscht werden. Warten Sie einige
Minuten, um Verbrennungen zu vermeiden.
Berühren Sie die Lampe nicht direkt mit den
Fingern, verwenden Sie hierzu fusselfreie
Tücher.
Das Ansammeln von Kondenswasser in den
Scheinwerfern ist normal. Bei regulärem
Gebrauch des Fahrzeugs verschwindet die
Feuchtigkeit.
Der Austausch der Glühlampen erfolgt bei
ausgeschalteter Zündung oder bei abgeklemmter
Batterie. Warten Sie nach dem Austausch
etwa 3 Minuten, bevor Sie die Batterie wieder
anklemmen.
Überprüfen Sie nach jedem Austausch, ob die
Leuchten ordnungsgemäß funktionieren.
Wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht zu lange auf Scheinwerfer,
Leuchten und deren Ränder, um eine Beschädigung
der Lackschicht und der Dichtungsgummis zu
vermeiden.
Lampentypen
In Ihrem Fahrzeug sind verschiedene
Typen von Glühlampen eingebaut. Um sie
auszubauen:
Typ D
Leuchtdiode (LED): zum
Austausch des Tagfahrlichts,
wenden Sie sich an das
PEUGEOT-Händlernetz oder
eine qualifizierte Werkstatt.
Page 155 of 268
153
PANNENHILFE
7
Austausch der Glühlampen
3.
Fahrtrichtungsanzeiger
Ty p B
, PY21W - 21W (gelb)
- Entfernen Sie die Abdeckung, indem
Sie an der weichen Gummilasche
ziehen.
- Drehen Sie die Lampenfassung um
eine Vierteldrehung entgegen dem
Uhrzeigersinn.
- Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und
sie entgegen dem Uhrzeigersinn
drehen.
- Wechseln Sie die Glühlampe aus.
- Vergewissern Sie sich, dass die
Abdeckung zur Gewährleistung der
Dichtigkeit auf allen Seiten korrekt
angebracht wurde.
2.
Standlicht
Typ A
, W5W - 5W
- Entfernen Sie die Abdeckung, indem
Sie an der weichen Gummilasche
ziehen.
- Ziehen Sie die unter Druck
eingesetzte Lampenfassung heraus,
indem Sie am Steckverbinder ziehen.
- Wechseln Sie die Glühlampe aus.
- Überprüfen Sie, dass die Abdeckung
überall sauber anliegt, um ihre
Dichtigkeit zu gewährleisten.

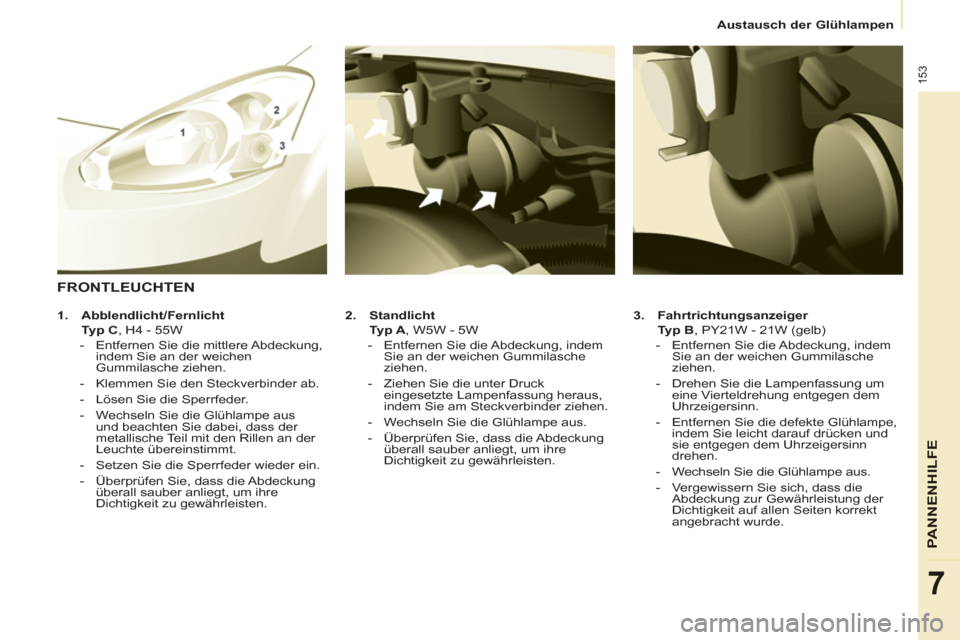

FRONTLEUCHTEN
1.
Abblendlicht/Fernlicht
Typ C
, H4 - 55W
- Entfernen Sie die mittlere Abdeckung,
indem Sie an der weichen
Gummilasche ziehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder.
- Wechseln Sie die Glühlampe aus
und beachten Sie dabei, dass der
metallische Teil mit den Rillen an der
Leuchte übereinstimmt.
- Setzen Sie die Sperrfeder wieder ein.
- Überprüfen Sie, dass die Abdeckung
überall sauber anliegt, um ihre
Dichtigkeit zu gewährleisten.
Page 156 of 268
154
Austausch der Glühlampen

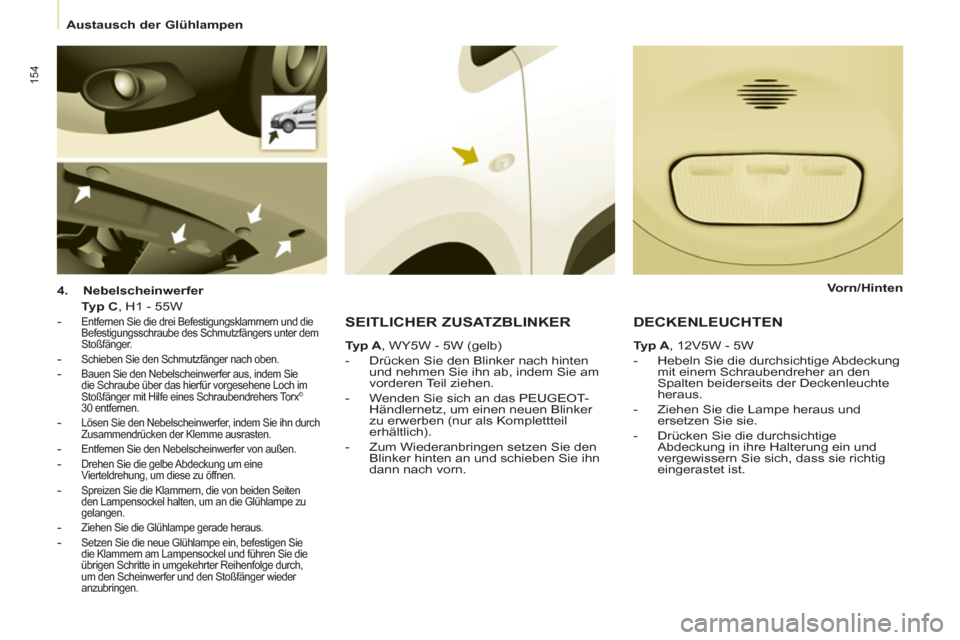

4.
Nebelscheinwerfer
Typ C
, H1 - 55W
-
Entfernen Sie die drei Befestigungsklammern und die
Befestigungsschraube des Schmutzfängers unter dem
Stoßfänger.
- Schieben Sie den Schmutzfänger nach oben.
- Bauen Sie den Nebelscheinwerfer aus, indem Sie
die Schraube über das hierfür vorgesehene Loch im
Stoßfänger mit Hilfe eines Schraubendrehers Torx
©
30 entfernen.
- Lösen Sie den Nebelscheinwerfer, indem Sie ihn durch
Zusammendrücken der Klemme ausrasten.
- Entfernen Sie den Nebelscheinwerfer von außen.
- Drehen Sie die gelbe Abdeckung um eine
Vierteldrehung, um diese zu öffnen.
- Spreizen Sie die Klammern, die von beiden Seiten
den Lampensockel halten, um an die Glühlampe zu
gelangen.
- Ziehen Sie die Glühlampe gerade heraus.
- Setzen Sie die neue Glühlampe ein, befestigen Sie
die Klammern am Lampensockel und führen Sie die
übrigen Schritte in umgekehrter Reihenfolge durch,
um den Scheinwerfer und den Stoßfänger wieder
anzubringen.
SEITLICHER ZUSATZBLINKER
Typ A
, WY5W - 5W (gelb)
- Drücken Sie den Blinker nach hinten
und nehmen Sie ihn ab, indem Sie am
vorderen Teil ziehen.
- Wenden Sie sich an das PEUGEOT-
Händlernetz, um einen neuen Blinker
zu erwerben (nur als Komplettteil
erhältlich).
- Zum Wiederanbringen setzen Sie den
Blinker hinten an und schieben Sie ihn
dann nach vorn.
DECKENLEUCHTEN
Ty p A
, 12V5W - 5W
- Hebeln Sie die durchsichtige Abdeckung
mit einem Schraubendreher an den
Spalten beiderseits der Deckenleuchte
heraus.
- Ziehen Sie die Lampe heraus und
ersetzen Sie sie.
- Drücken Sie die durchsichtige
Abdeckung in ihre Halterung ein und
vergewissern Sie sich, dass sie richtig
eingerastet ist.
Vorn/Hinten
Page 157 of 268
155
PANNENHILFE
7
Austausch der Glühlampen

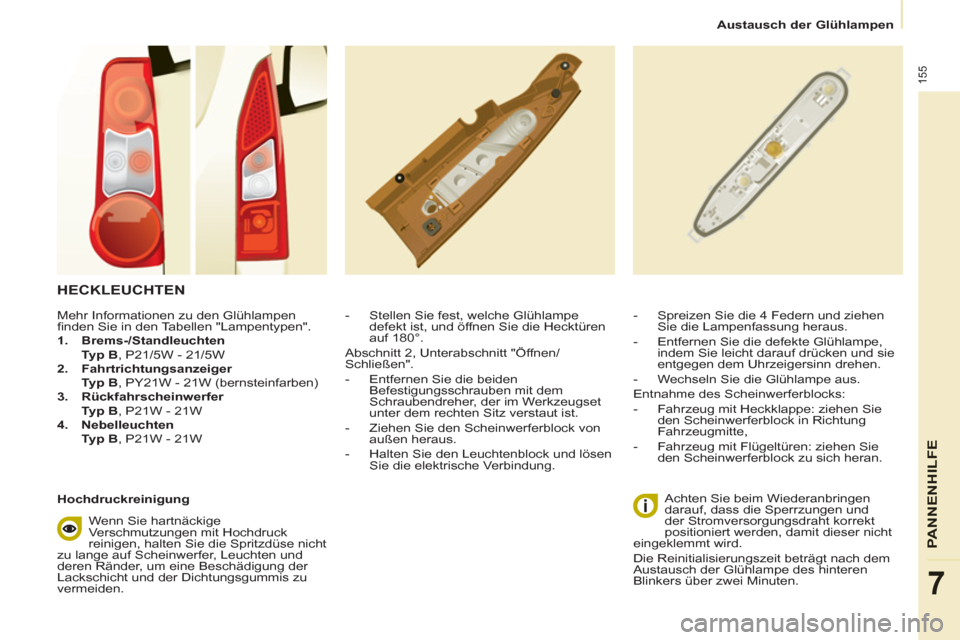

HECKLEUCHTEN
- Stellen Sie fest, welche Glühlampe
defekt ist, und öffnen Sie die Hecktüren
auf 180°.
Abschnitt 2, Unterabschnitt "Öffnen/
Schließen".
- Entfernen Sie die beiden
Befestigungsschrauben mit dem
Schraubendreher, der im Werkzeugset
unter dem rechten Sitz verstaut ist.
- Ziehen Sie den Scheinwerferblock von
außen heraus.
- Halten Sie den Leuchtenblock und lösen
Sie die elektrische Verbindung.
Achten Sie beim Wiederanbringen
darauf, dass die Sperrzungen und
der Stromversorgungsdraht korrekt
positioniert werden, damit dieser nicht
eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach dem
Austausch der Glühlampe des hinteren
Blinkers über zwei Minuten.
- Spreizen Sie die 4 Federn und ziehen
Sie die Lampenfassung heraus.
- Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.
Entnahme des Scheinwerferblocks:
- Fahrzeug mit Heckklappe: ziehen Sie
den Scheinwerferblock in Richtung
Fahrzeugmitte,
- Fahrzeug mit Flügeltüren: ziehen Sie
den Scheinwerferblock zu sich heran.
Mehr Informationen zu den Glühlampen
finden Sie in den Tabellen "Lampentypen".
1.
Brems-/Standleuchten
Typ B
, P21/5W - 21/5W
2.
Fahrtrichtungsanzeiger
Typ B
, PY21W - 21W (bernsteinfarben)
3.
Rückfahrscheinwerfer
Typ B
, P21W - 21W
4.
Nebelleuchten
Typ B
, P21W - 21W
Hochdruckreinigung
Wenn Sie hartnäckige
Verschmutzungen mit Hochdruck
reinigen, halten Sie die Spritzdüse nicht
zu lange auf Scheinwerfer, Leuchten und
deren Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis zu
vermeiden.
Page 158 of 268
156

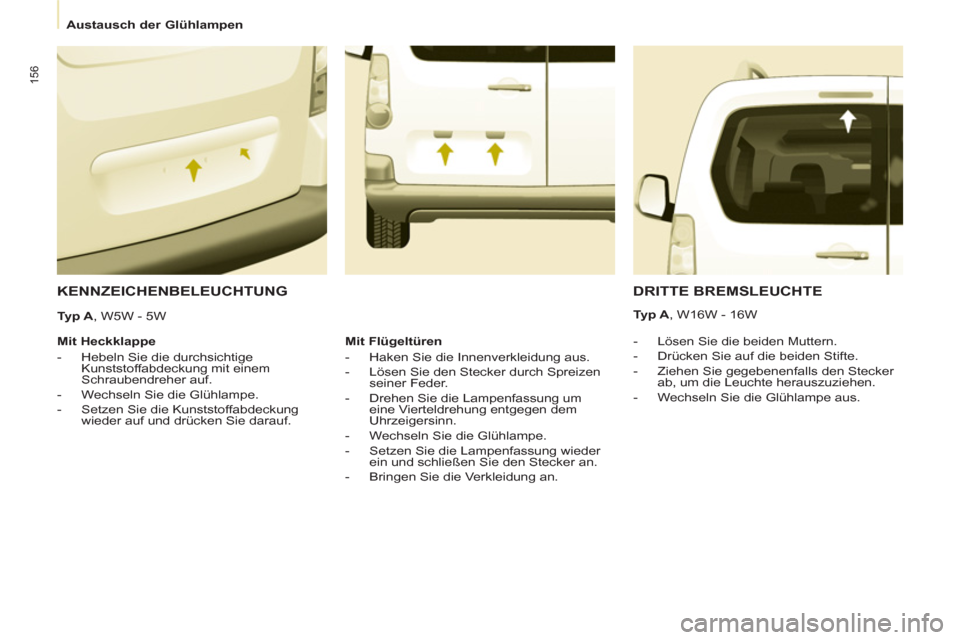

Austausch der Glühlampen
KENNZEICHENBELEUCHTUNG
- Lösen Sie die beiden Muttern.
- Drücken Sie auf die beiden Stifte.
- Ziehen Sie gegebenenfalls den Stecker
ab, um die Leuchte herauszuziehen.
- Wechseln Sie die Glühlampe aus.
Mit Heckklappe
- Hebeln Sie die durchsichtige
Kunststoffabdeckung mit einem
Schraubendreher auf.
- Wechseln Sie die Glühlampe.
- Setzen Sie die Kunststoffabdeckung
wieder auf und drücken Sie darauf.
DRITTE BREMSLEUCHTE
Typ A , W16W - 16W
Mit Flügeltüren
- Haken Sie die Innenverkleidung aus.
- Lösen Sie den Stecker durch Spreizen
seiner Feder.
- Drehen Sie die Lampenfassung um
eine Vierteldrehung entgegen dem
Uhrzeigersinn.
- Wechseln Sie die Glühlampe.
- Setzen Sie die Lampenfassung wieder
ein und schließen Sie den Stecker an.
- Bringen Sie die Verkleidung an.
Typ A
, W5W - 5W
Page 159 of 268
157
PANNENHILFE
7

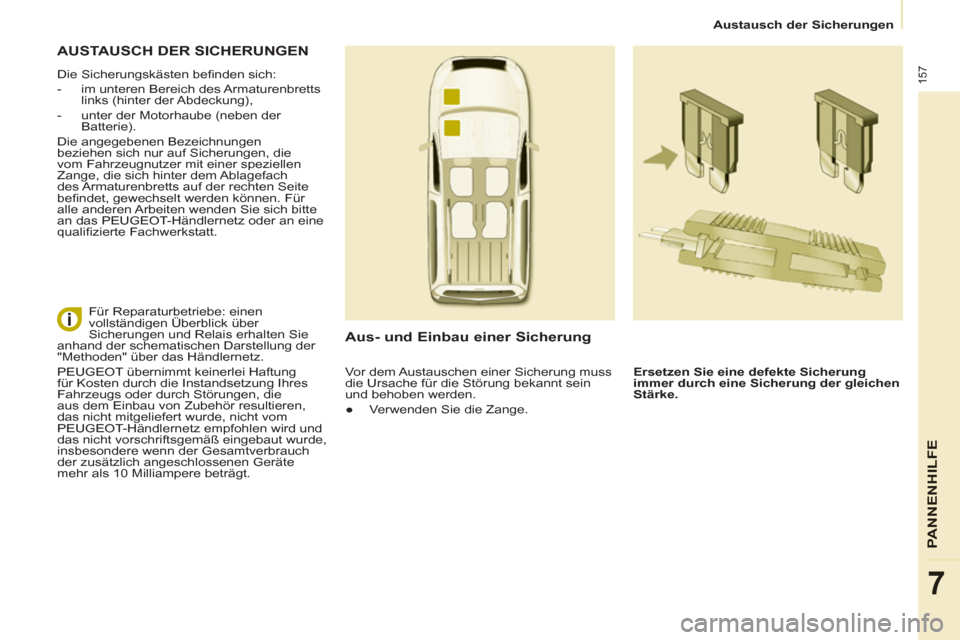

Austausch der Sicherungen
AUSTA USCH DER SICHERUNGEN
Die Sicherungskästen befinden sich:
- im unteren Bereich des Armaturenbretts
links (hinter der Abdeckung),
- unter der Motorhaube (neben der
Batterie).
Die angegebenen Bezeichnungen
beziehen sich nur auf Sicherungen, die
vom Fahrzeugnutzer mit einer speziellen
Zange, die sich hinter dem Ablagefach
des Armaturenbretts auf der rechten Seite
befindet, gewechselt werden können. Für
alle anderen Arbeiten wenden Sie sich bitte
an das PEUGEOT-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
Aus- und Einbau einer Sicherung
Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der gleichen
Stärke.
Für Reparaturbetriebe: einen
vollständigen Überblick über
Sicherungen und Relais erhalten Sie
anhand der schematischen Darstellung der
"Methoden" über das Händlernetz.
PEUGEOT übernimmt keinerlei Haftung
für Kosten durch die Instandsetzung Ihres
Fahrzeugs oder durch Störungen, die
aus dem Einbau von Zubehör resultieren,
das nicht mitgeliefert wurde, nicht vom
PEUGEOT-Händlernetz empfohlen wird und
das nicht vorschriftsgemäß eingebaut wurde,
insbesondere wenn der Gesamtverbrauch
der zusätzlich angeschlossenen Geräte
mehr als 10 Milliampere beträgt.
Vor dem Austauschen einer Sicherung muss
die Ursache für die Störung bekannt sein
und behoben werden.
●
Verwenden Sie die Zange.
Page 160 of 268
158
Austausch der Sicherungen

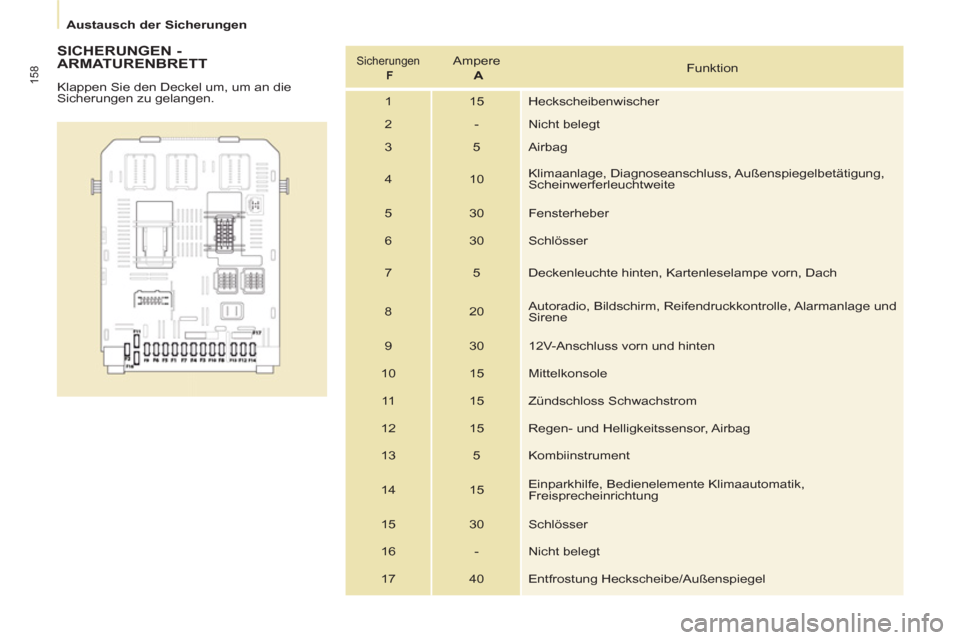

SICHERUNGEN -
ARMATURENBRETT
Klappen Sie den Deckel um, um an die
Sicherungen zu gelangen.
Sicherungen
F
Ampere
A
Funktion
1 15 Heckscheibenwischer
2 - Nicht belegt
3 5 Airbag
4 10 Klimaanlage, Diagnoseanschluss, Außenspiegelbetätigung,
Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5 Deckenleuchte hinten, Kartenleselampe vorn, Dach
8 20 Autoradio, Bildschirm, Reifendruckkontrolle, Alarmanlage und
Sirene
9 30 12V-Anschluss vorn und hinten
10 15 Mittelkonsole
11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbag
13 5 Kombiinstrument
14 15 Einparkhilfe, Bedienelemente Klimaautomatik,
Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt
17 40 Entfrostung Heckscheibe/Außenspiegel
