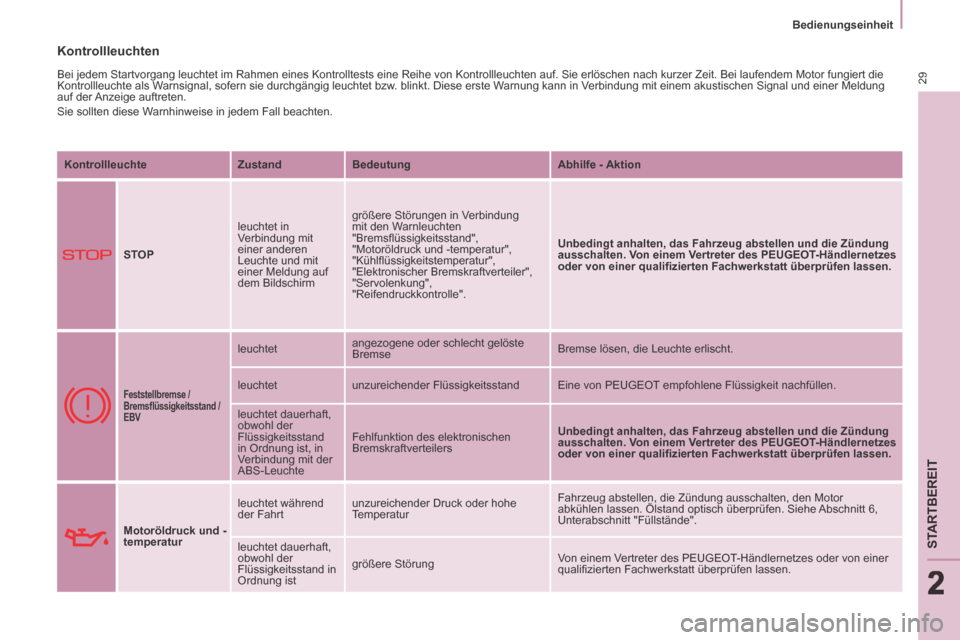

Page 31 of 268
2
Bedienungseinheit
29
STARTBEREIT
222
Kontrollleuchten
Bei jedem Startvorgang leuchtet im Rahmen eines Kontrolltests eine Reihe\
von Kontrollleuchten auf. Sie erlöschen nach kurzer Zeit. Bei laufen\
dem Motor fungiert die
Kontrollleuchte als Warnsignal, sofern sie durchgängig leuchtet bzw. blinkt. Diese erste Warnung kann in Verbindung mit einem akustischen Signal und einer Meldung
auf der Anzeige auftreten.
Sie sollten diese Warnhinweise in jedem Fall beachten. Kontrollleuchte Zustand Bedeutung Abhilfe - Aktion
STOP leuchtet in
Verbindung mit
einer anderen
Leuchte und mit
einer Meldung auf
dem Bildschirm größere Störungen in Verbindung
mit den Warnleuchten
"Bremsfl üssigkeitsstand",
"Motoröldruck und -temperatur",
"Kühlfl üssigkeitstemperatur",
"Elektronischer Bremskraftverteiler",
"Servolenkung",
"Reifendruckkontrolle".
Unbedingt anhalten, das Fahrzeug abstellen und die Zündung
ausschalten. Von einem Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifi zierten Fachwerkstatt überprüfen lassen.
Feststellbremse /
Bremsfl üssigkeitsstand /
EBV
leuchtet angezogene oder schlecht gelöste
Bremse Bremse lösen, die Leuchte erlischt.
leuchtet unzureichender Flüssigkeitsstand Eine von PEUGEOT empfohlene Flüssigkeit nachfüllen.
leuchtet dauerhaft,
obwohl der
Flüssigkeitsstand
in Ordnung ist, in
Verbindung mit der
ABS-Leuchte Fehlfunktion des elektronischen
Bremskraftverteilers
Unbedingt anhalten, das Fahrzeug abstellen und die Zündung
ausschalten. Von einem Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifi zierten Fachwerkstatt überprüfen lassen.
Motoröldruck und -
temperatur
leuchtet während
der Fahrt
unzureichender Druck oder hohe
Temperatur Fahrzeug abstellen, die Zündung ausschalten, den Motor
abkühlen lassen. Ölstand optisch überprüfen. Siehe Abschnitt 6,
Unterabschnitt "Füllstände".
leuchtet dauerhaft,
obwohl der
Flüssigkeitsstand in
Ordnung ist größere Störung
Von einem Vertreter des PEUGEOT- Händlernetzes oder von einer
qualifi zierten Fachwerkstatt überprüfen lassen.

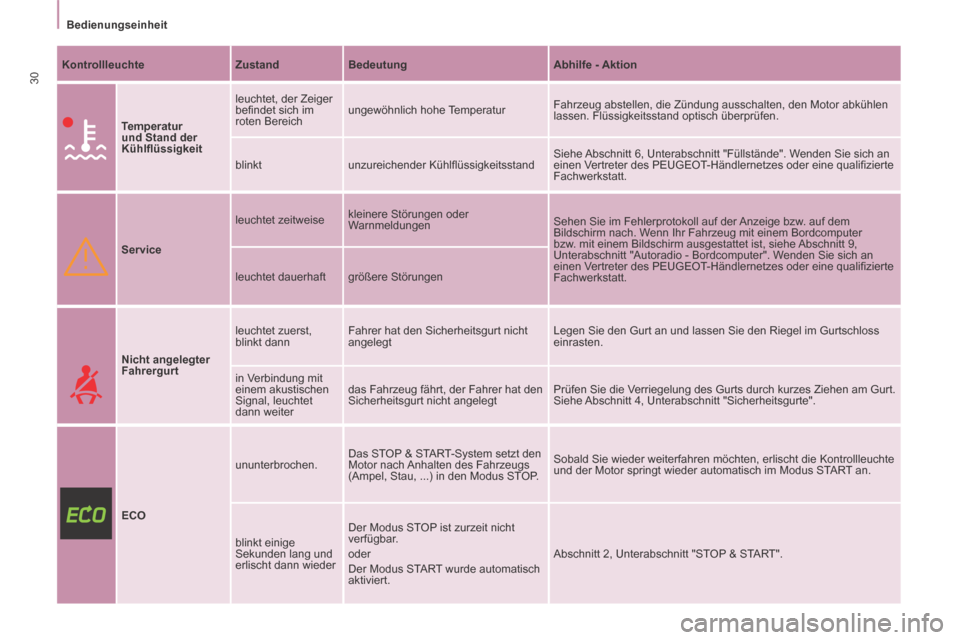

Page 32 of 268
Bedienungseinheit
30 Kontrollleuchte Zustand Bedeutung Abhilfe - Aktion
Temperatur
und Stand der
Kühlfl üssigkeit leuchtet, der Zeiger
befi ndet sich im
roten Bereich
ungewöhnlich hohe Temperatur
Fahrzeug abstellen, die Zündung ausschalten, den Motor abkühlen
lassen. Flüssigkeitsstand optisch überprüfen.
blinkt unzureichender Kühlfl üssigkeitsstand Siehe Abschnitt 6, Unterabschnitt "Füllstände". Wenden Sie sich an
einen Vertreter des PEUGEOT-Händlernetzes oder eine qualifi zierte
Fachwerkstatt.
Service leuchtet zeitweise
kleinere Störungen oder
Warnmeldungen
Sehen Sie im Fehlerprotokoll auf der Anzeige bzw. auf dem
Bildschirm nach. Wenn Ihr Fahrzeug mit einem Bordcomputer
bzw. mit einem Bildschirm ausgestattet ist, siehe Abschnitt 9,
Unterabschnitt "Autoradio - Bordcomputer". Wenden Sie sich an
einen Vertreter des PEUGEOT-Händlernetzes oder eine qualifi zierte
Fachwerkstatt.
leuchtet dauerhaft
größere Störungen
Nicht angelegter
Fahrergurt leuchtet zuerst,
blinkt dann
Fahrer hat den Sicherheitsgurt nicht
angelegt Legen Sie den Gurt an und lassen Sie den Riegel im Gurtschloss
einrasten.
in Verbindung mit
einem akustischen
Signal, leuchtet
dann weiter das Fahrzeug fährt, der Fahrer hat den
Sicherheitsgurt nicht angelegt
Prüfen Sie die Verriegelung des Gurts durch kurzes Ziehen am Gurt.
Siehe Abschnitt 4, Unterabschnitt "Sicherheitsgurte".
ECO ununterbrochen.
Das STOP & START-System setzt den
Motor nach Anhalten des Fahrzeugs
(Ampel, Stau, ...) in den Modus STOP. Sobald Sie wieder weiterfahren möchten, erlischt die Kontrollleuchte \
und der Motor springt wieder automatisch im Modus START an.
blinkt einige
Sekunden lang und
erlischt dann wieder Der Modus STOP ist zurzeit nicht
verfügbar.
oder
Der Modus START wurde automatisch
aktiviert.
Abschnitt 2, Unterabschnitt "STOP & START".

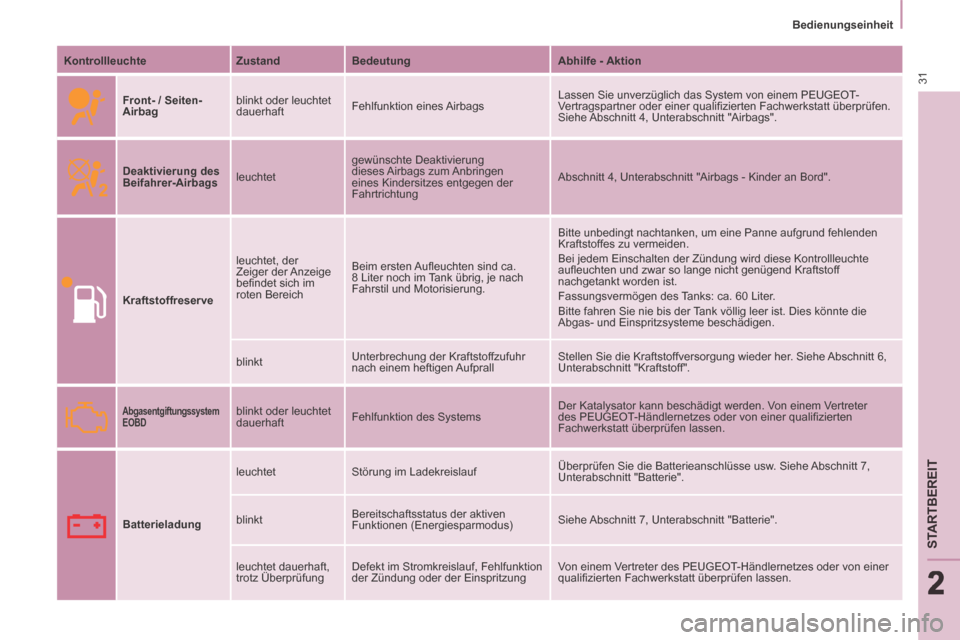

Page 33 of 268
2
Bedienungseinheit
31
STARTBEREIT
222
Kontrollleuchte Zustand Bedeutung Abhilfe - Aktion
Front- / Seiten-
Airbag blinkt oder leuchtet
dauerhaft
Fehlfunktion eines Airbags Lassen Sie unverzüglich das System von einem PEUGEOT-
Vertragspartner oder einer qualifi zierten Fachwerkstatt überprüfen.
Siehe Abschnitt 4, Unterabschnitt "Airbags".
Deaktivierung des
Beifahrer-Airbags
leuchtet gewünschte Deaktivierung
dieses Airbags zum Anbringen
eines Kindersitzes entgegen der
Fahrtrichtung Abschnitt 4, Unterabschnitt "Airbags - Kinder an Bord".
Kraftstoffreserve leuchtet, der
Zeiger der Anzeige
befi ndet sich im
roten Bereich
Beim ersten Aufl euchten sind ca.
8 Liter noch im Tank übrig, je nach
Fahrstil und Motorisierung. Bitte unbedingt nachtanken, um eine Panne aufgrund fehlenden
Kraftstoffes zu vermeiden.
Bei jedem Einschalten der Zündung wird diese Kontrollleuchte
aufl euchten und zwar so lange nicht genügend Kraftstoff
nachgetankt worden ist.
Fassungsvermögen des Tanks: ca. 60 Liter.
Bitte fahren Sie nie bis der Tank völlig leer ist. Dies könnte die
Abgas- und Einspritzsysteme beschädigen.
blinkt Unterbrechung der Kraftstoffzufuhr
nach einem heftigen Aufprall Stellen Sie die Kraftstoffversorgung wieder her. Siehe Abschnitt 6,
Unterabschnitt "Kraftstoff".
Abgasentgiftungssystem
EOBD blinkt oder leuchtet
dauerhaft Fehlfunktion des Systems Der Katalysator kann beschädigt werden. Von einem Vertreter
des PEUGEOT- Händlernetzes oder von einer qualifi zierten
Fachwerkstatt überprüfen lassen.
Batterieladung leuchtet
Störung im Ladekreislauf Überprüfen Sie die Batterieanschlüsse usw. Siehe Abschnitt 7,
Unterabschnitt "Batterie".
blinkt Bereitschaftsstatus der aktiven
Funktionen (Energiesparmodus) Siehe Abschnitt 7, Unterabschnitt "Batterie".
leuchtet dauerhaft,
trotz Überprüfung Defekt im Stromkreislauf, Fehlfunktion
der Zündung oder der Einspritzung Von einem Vertreter des PEUGEOT- Händlernetzes oder von einer
qualifi zierten Fachwerkstatt überprüfen lassen.

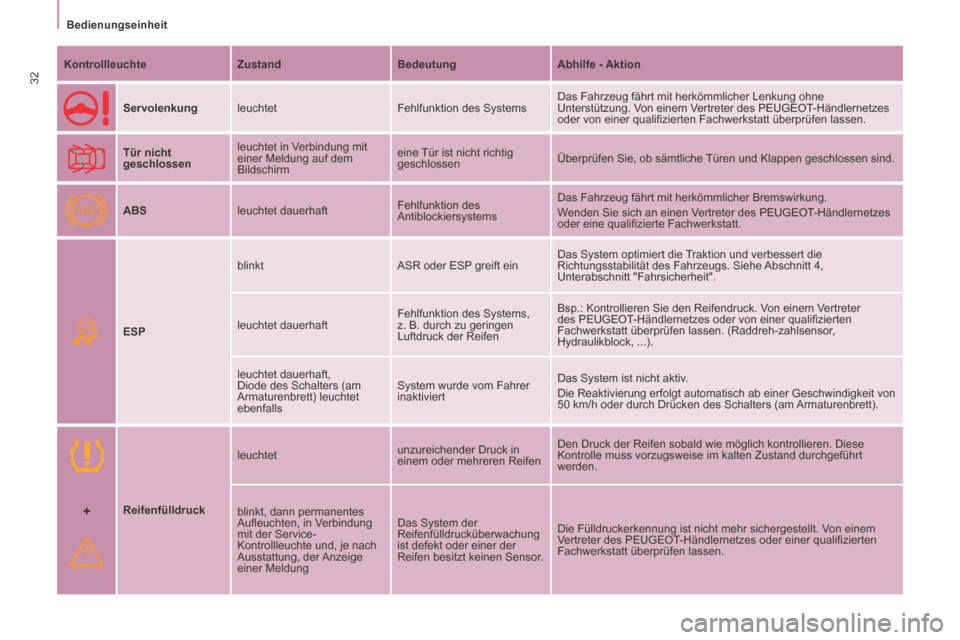

Page 34 of 268
+
ABS
Bedienungseinheit
32
Kontrollleuchte Zustand Bedeutung Abhilfe - Aktion
Servolenkung leuchtet Fehlfunktion des Systems Das Fahrzeug fährt mit herkömmlicher Lenkung ohne
Unterstützung. Von einem Vertreter des PEUGEOT- Händlernetzes
oder von einer qualifi zierten Fachwerkstatt überprüfen lassen.
Tür nicht
geschlossen leuchtet in Verbindung mit
einer Meldung auf dem
Bildschirm eine Tür ist nicht richtig
geschlossen
Überprüfen Sie, ob sämtliche Türen und Klappen geschlossen sind.
ABS leuchtet dauerhaft Fehlfunktion des
Antiblockiersystems Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Wenden Sie sich an einen Vertreter des PEUGEOT-Händlernetzes
oder eine qualifi zierte Fachwerkstatt.
ESP blinkt
ASR oder ESP greift ein Das System optimiert die Traktion und verbessert die
Richtungsstabilität des Fahrzeugs. Siehe Abschnitt 4,
Unterabschnitt "Fahrsicherheit".
leuchtet dauerhaft Fehlfunktion des Systems,
z. B. durch zu geringen
Luftdruck der Reifen Bsp.: Kontrollieren Sie den Reifendruck. Von einem Vertreter
des PEUGEOT- Händlernetzes oder von einer qualifi zierten
Fachwerkstatt überprüfen lassen. (Raddreh-zahlsensor,
Hydraulikblock, ...).
leuchtet dauerhaft,
Diode des Schalters (am
Armaturenbrett) leuchtet
ebenfalls System wurde vom Fahrer
inaktiviert
Das System ist nicht aktiv.
Die Reaktivierung erfolgt automatisch ab einer Geschwindigkeit von
50 km/h oder durch Drücken des Schalters (am Armaturenbrett).
Reifenfülldruck leuchtet
unzureichender Druck in
einem oder mehreren Reifen Den Druck der Reifen sobald wie möglich kontrollieren. Diese
Kontrolle muss vorzugsweise im kalten Zustand durchgeführt
werden.
blinkt, dann permanentes
Aufl euchten, in Verbindung
mit der Service-
Kontrollleuchte und, je nach
Ausstattung, der Anzeige
einer Meldung Das System der
Reifenfülldrucküberwachung
ist defekt oder einer der
Reifen besitzt keinen Sensor.
Die Fülldruckerkennung ist nicht mehr sichergestellt. Von einem
Vertreter des PEUGEOT-Händlernetzes oder einer qualifi zierten
Fachwerkstatt überprüfen lassen.

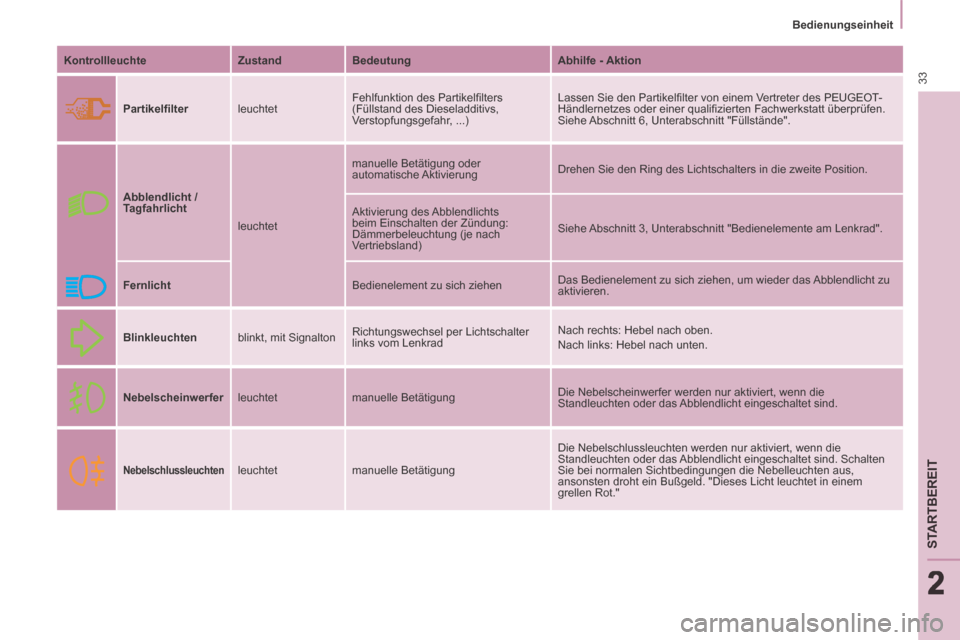

Page 35 of 268
2
Bedienungseinheit
33
STARTBEREIT
222
Kontrollleuchte Zustand Bedeutung Abhilfe - Aktion
Partikelfi lter leuchtet Fehlfunktion des Partikelfi lters
(Füllstand des Dieseladditivs,
Verstopfungsgefahr, ...) Lassen Sie den Partikelfi lter von einem Vertreter des PEUGEOT-
Händlernetzes oder einer qualifi zierten Fachwerkstatt überprüfen.
Siehe Abschnitt 6, Unterabschnitt "Füllstände".
Abblendlicht /
Tagfahrlicht
leuchtet manuelle Betätigung oder
automatische Aktivierung
Drehen Sie den Ring des Lichtschalters in die zweite Position.
Aktivierung des Abblendlichts
beim Einschalten der Zündung:
Dämmerbeleuchtung (je nach
Vertriebsland) Siehe Abschnitt 3, Unterabschnitt "Bedienelemente am Lenkrad".
Fernlicht Bedienelement zu sich ziehen Das Bedienelement zu sich ziehen, um wieder das Abblendlicht zu
aktivieren.
Blinkleuchten blinkt, mit Signalton Richtungswechsel per Lichtschalter
links vom Lenkrad Nach rechts: Hebel nach oben.
Nach links: Hebel nach unten.
Nebelscheinwerfer leuchtet manuelle Betätigung Die Nebelscheinwerfer werden nur aktiviert, wenn die
Standleuchten oder das Abblendlicht eingeschaltet sind.
Nebelschlussleuchten leuchtet manuelle Betätigung Die Nebelschlussleuchten werden nur aktiviert, wenn die
Standleuchten oder das Abblendlicht eingeschaltet sind. Schalten
Sie bei normalen Sichtbedingungen die Nebelleuchten aus,
ansonsten droht ein Bußgeld. "Dieses Licht leuchtet in einem
grellen Rot."

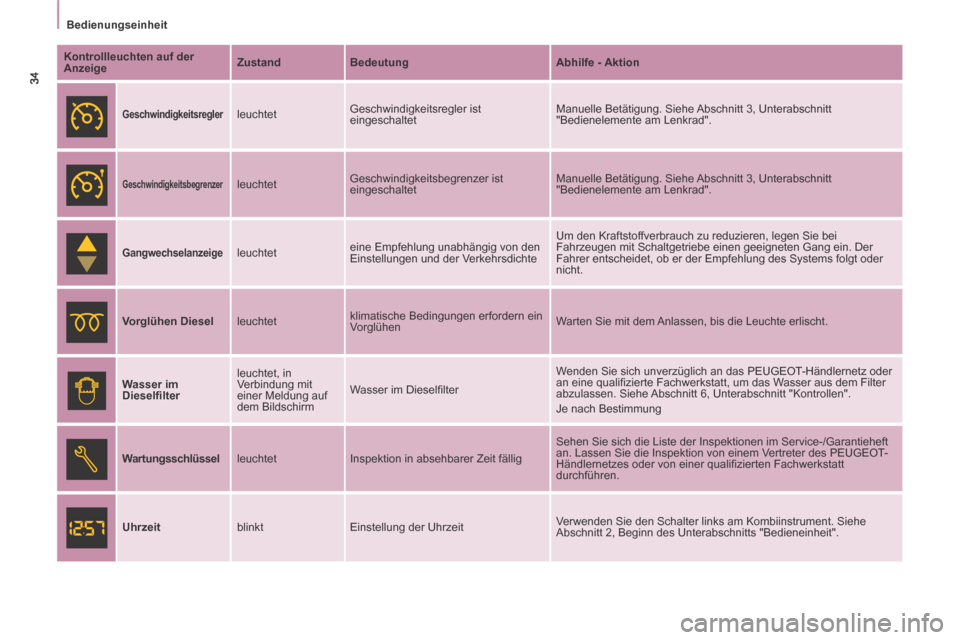

Page 36 of 268
Bedienungseinheit
34
Kontrollleuchten auf der
Anzeige Zustand
Bedeutung Abhilfe - Aktion
Geschwindigkeitsregler leuchtet Geschwindigkeitsregler ist
eingeschaltet Manuelle Betätigung. Siehe Abschnitt 3, Unterabschnitt
"Bedienelemente am Lenkrad".
Geschwindigkeitsbegrenzer leuchtet Geschwindigkeitsbegrenzer ist
eingeschaltet Manuelle Betätigung. Siehe Abschnitt 3, Unterabschnitt
"Bedienelemente am Lenkrad".
Gangwechselanzeige leuchtet eine Empfehlung unabhängig von den
Einstellungen und der Verkehrsdichte Um den Kraftstoffverbrauch zu reduzieren, legen Sie bei
Fahrzeugen mit Schaltgetriebe einen geeigneten Gang ein. Der
Fahrer entscheidet, ob er der Empfehlung des Systems folgt oder
nicht.
Vorglühen Diesel leuchtet klimatische Bedingungen erfordern ein
Vorglühen Warten Sie mit dem Anlassen, bis die Leuchte erlischt.
Wasser im
Dieselfi lter leuchtet, in
Verbindung mit
einer Meldung auf
dem Bildschirm
Wasser im Dieselfi lter Wenden Sie sich unverzüglich an das PEUGEOT-Händlernetz oder
an eine qualifi zierte Fachwerkstatt, um das Wasser aus dem Filter
abzulassen. Siehe Abschnitt 6, Unterabschnitt "Kontrollen".
Je nach Bestimmung
Wartungsschlüssel leuchtet Inspektion in absehbarer Zeit fällig Sehen Sie sich die Liste der Inspektionen im Service-/Garantieheft
an. Lassen Sie die Inspektion von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifi zierten Fachwerkstatt
durchführen.
Uhrzeit blinkt Einstellung der Uhrzeit Verwenden Sie den Schalter links am Kombiinstrument. Siehe
Abschnitt 2, Beginn des Unterabschnitts "Bedieneinheit".
Page 37 of 268
2
Bedienungseinheit
35
STARTBEREIT
222
KRAFTSTOFFTANKANZEIGE KÜHLFLÜSSIGKEITSTEMPERATUR
Der Zeiger steht vor dem roten Bereich:
Temperatur normal.
Bei erschwerten Betriebsbedingungen oder sehr
warmer Witterung kann der Zeiger in die Nähe des
roten Bereichs rücken. Was tun, wenn der Zeiger in den roten Bereich
eintritt:
Reduzieren Sie die Geschwindigkeit oder lassen Sie
den Motor im Leerlauf laufen.
Was tun, wenn die Warnleuchte aufl euchtet:
- halten Sie sofort an und schalten Sie die
Zündung aus. Der Motorventilator kann noch bis
zu ca. 10 Minuten nachlaufen,
- lassen Sie, bevor Sie den Füllstand der Kühlfl üssigkeit prüfen, den Motor abkühlen und
füllen Sie bei Bedarf Flüssigkeit nach.
Da der Kühlkreislauf unter Druck steht, beachten
Sie bitte folgende Ratschläge, um Verbrühungen zu
vermeiden:
- warten Sie nach Abstellen des Motors mindestens eine Stunde, bevor Sie weitere
Schritte unternehmen,
- schrauben Sie den Verschluss um eine Vierteldrehung auf, um den Druck absinken zu
lassen,
- sobald der Druck abgesunken ist, prüfen Sie den Füllstand am Ausdehnungsgefäß,
- entfernen Sie bei Bedarf den Verschluss ganz, um Flüssigkeit nachzufüllen.
Wenn der Zeiger im roten Bereich bleibt, lassen Sie
das Problem vom PEUGEOT-Händlernetz oder von
einer qualifi zierten Fachwerkstatt überprüfen.
Mehr dazu fi nden Sie in Abschnitt 6, Absatz
"Füllstände".
Näheres dazu fi nden Sie in Abschnitt 6,
Unterabschnitt "Kraftstoff".
Der Kraftstoffstand wird jedesmal geprüft, wenn der
Zündschlüssel auf "Zündung ein" gedreht wird.
Steht die Tankanzeige bei:
- 1: ist der Tank voll, er fasst ca. 60 Liter.
- 0: ist die Reserve angebrochen, die Warnleuchte
leuchtet ununterbrochen. Die Reserve beträgt
beim ersten Aufl euchten der Warnleuchte ca. 8
Liter.
Page 38 of 268
Bedienungseinheit
36
ABGASENTGIFTUNG
EOBD (European On Board Diagnosis)
ist ein bordeigenes europäisches
Diagnosesystem, das unter anderem die
Normen der für folgende Schadstoffe
zulässigen Emissionen erfüllt:
- CO (Kohlenmonoxid),
- HC (unverbrannte Kohlenwasserstoffe),
- NOx (Stickoxide) oder Partikel, die von Lambdasonden vor und hinter dem Katalysator
registriert werden.
Der Fahrer wird durch das Aufl euchten dieser
speziellen Warnleuchte im Kombiinstrument auf
Funktionsstörungen dieser Abgasentgiftungsanlage
hingewiesen.
Der Katalysator kann in diesem Fall beschädigt
werden. Lassen Sie das System von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer
qualifi zierten Fachwerkstatt überprüfen.
REIFENFÜLLDRUCKÜBERWACHUNG
System zur automatischen
Kontrolle des Reifenfülldrucks
während der Fahrt.
Das System überwacht
permanent den Druck der vier
Reifen sobald das Fahrzeug in
Bewegung ist.
Drucksensoren befi nden sich im Ventil eines jeden
Reifens (abgesehen vom Ersatzrad).
Das System löst eine Warnung aus sobald es den
Fülldruckabfall von einem oder mehreren Reifen
erkennt.
Die Reifenfülldrucküberwachung ist eine
Fahrhilfe und entbindet den Fahrer weder von
seiner Überwachungspfl icht noch von seiner
Verantwortung. Dieses System befreit Sie nicht von der
monatlichen Kontrolle des Reifenfülldrucks
(einschl. der des Ersatzrades) sowie vor einer
langen Fahrstrecke.
Fahren mit zu niedrigem Reifendruck verschlechtert
das Fahrverhalten, verlängert die Bremswege,
führt zu einer vorzeitigen Abnutzung der Reifen,
insbesondere bei erschwerten Bedingungen (hohe
Last, erhöhte Geschwindigkeit, lange Strecke).
Fahren mit zu niedrigem Reifendruck erhöht
den Kraftstoffverbrauch.
Die Reifendruck-Sollwerte für Ihr Fahrzeug
sind auf dem Reifendruckaufkleber angegeben
(siehe Abschnitt "Kenndaten").
Der Druck der Reifen muss "im kalten Zustand"
überprüft werden (Fahrzeugstillstand seit 1 Stunde
oder nach einer mit mäßiger Geschwindigkeit
gefahrenen Strecke von unter 10 km). Andernfalls,
0,3 bar zu den auf dem Aufkleber angegebenen
Werten addieren.
Page 39 of 268
2
Bedienungseinheit
37
STARTBEREIT
222
Die Warnung bleibt bis zur erneuten Auffüllung,
der Reparatur oder dem Austausch des oder
der betroffenen Reifen bestehen.
Das Ersatzrad ("Notrad" oder Stahlfelge) besitzt
keinen Sensor.
Funktionsstörung
Warnung unzureichender Fülldruck
Der erkannte Druckverlust führt nicht immer
zu einer sichtbaren Verformung des Reifens.
Begnügen Sie sich nicht mit einer bloßen
Sichtkontrolle.
Feststellbar durch das ununterbrochene
Aufl euchten dieser Kontrollleuchte, in
Verbindung mit einem akustischen Signal
und, je nach Ausstattung, dem Erscheinen
einer Meldung. Das Blinken, dann das ununterbrochene
Aufl euchten der Kontrollleuchte für
unzureichenden Fülldruck zusammen
mit dem Aufl euchten der "Service"-
Kontrolleuchte und, je nach Ausstattung,
dem Erscheinen einer Meldung, zeigt eine
Funktionsstörung des Systems an.
In diesem Fall ist die Reifendrucküberwachung nicht
mehr gewährleistet.
Bei einer an einem einzelnen Reifen festgestellten
Anomalie, ermöglicht das Piktogramm oder die
angezeigte Meldung, je nach Ausstattung, diesen zu
identifi zieren.
- Verringern Sie sofort die Geschwindigkeit,
vermeiden Sie Lenkradbewegungen und
abruptes Bremsen.
- Bringen Sie Ihr Fahrzeug baldmöglichst zum Stehen, sobald es die Verkehrsverhältnisse
zulassen.
- Bei einer Reifenpanne, benutzen Sie das provisorische Reifenpannenset oder das
Ersatzrad (je nach Ausstattung),
oder
- wenn Sie über einen Kompressor verfügen, z.B. derjenige des provisiorischen Reifenpannensets,
kontrollieren Sie im kalten Zustand den Druck
der vier Reifen,
oder
- falls es nicht möglich ist, diese Kontrolle sofort durchzuführen, fahren Sie vorsichtig mit
reduzierter Geschwindigkeit. Diese Warnung erscheint auch, wenn
mindestens eines der Räder keinen Sensor
besitzt (z.B. Ersatzrad ("Notrad" oder
Stahlfelge)).
Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifi zierte Fachwerkstatt,
um das System zu überprüfen oder, nach einer
Reifenpanne, den Reifen wieder auf der mit einem
Sensor ausgestatteten Originalfelge zu montieren.
Page 40 of 268
Bedienungseinheit
38
WARTUNGSANZEIGE
Die Wartungsanzeige passt die Wartungsabstände an
die jeweiligen Betriebsbedingungen an. Nächste Wartung in mehr als 1000 km
Beispiel: Bis zur nächsten Wartung bleiben noch
4800 km. Beim Einschalten der Zündung erscheint in
der Anzeige einige Sekunden lang:
Ein paar Sekunden nach dem Einschalten der
Zündung wird der Ölstand angezeigt, anschließend
nimmt der Kilometerzähler seine Funktion wieder
auf und zeigt den Gesamtkilometerstand und den
Tageskilometerstand an.
Nächste Wartung in weniger als 1000 km
Bei jedem Einschalten der Zündung blinkt für die
Dauer einiger Sekunden der Schlüssel, während
gleichzeitig die bis zur Wartung verbleibende
Kilometerzahl angezeigt wird: Ein paar Sekunden nach dem Einschalten der
Zündung wird der Ölstand angezeigt, anschließend
nimmt der Kilometerzähler seine normale Funktion
wieder auf, der Schlüssel bleibt jedoch erleuchtet. Er
weist darauf hin, dass in Kürze eine Wartung fällig ist.
Wartung überfällig
Funktionsweise
Beim Einschalten der Zündung leuchtet der Schlüssel
als Symbol für die Wartung einige Sekunden lang auf;
in der Anzeige des Kilometerzählers erscheint die bis
zur nächsten Wartung verbleibende Kilometerzahl
(gerundet).
Die Wartungsabstände werden ab der letzten
Rückstellung der Wartungsanzeige auf null berechnet
und durch zwei Werte bestimmt:
- die Kilometerleistung,
- die seit der letzten Wartung verstrichene Zeit.
Die bis zur nächsten Wartung verbleibende
Kilometerzahl kann je nach den
Fahrgewohnheiten des Benutzers durch den
Faktor Zeit aufgehoben werden. Bei laufendem Motor bleibt der Schlüssel so
lange erleuchtet, bis die Wartung durchgeführt
wurde.
Bei jedem Einschalten der Zündung
blinkt für die Dauer einiger Sekunden
der Schlüssel, während gleichzeitig
die überschrittene Kilometerzahl
angezeigt wird.
