Page 21 of 268
19
Öffnen/Schließen
STARTBEREIT
2
Beim Verlassen des Fahrzeugs überprüfen, ob
das Licht ausgeschaltet ist. Lassen Sie keine
Wertgegenstände sichtbar im Fahrzeug liegen.
Ziehen Sie beim Aussteigen aus Sicherheitsgründen
(Kinder an Bord) den Schlüssel aus dem
Zündschloss, selbst bei kurzer Abwesenheit.
Was Sie beachten sollten Nehmen Sie keinerlei Änderungen an der
elektronischen Anlasssperre vor.
Durch das Hantieren mit der Fernbedienung - auch
in der Tasche - können Sie die Türen versehentlich
entriegeln.
Die gleichzeitige Benutzung anderer
Hochfrequenzgeräte (Mobiltelefone,
Hausalarmanlagen, ...) kann vorübergehend zu einer
Funktionsstörung der Fernbedienung führen.
Die Fernbedienung funktioniert nicht, solange der
Schlüssel im Zündschloss steckt, selbst dann nicht,
wenn die Zündung ausgeschaltet ist.

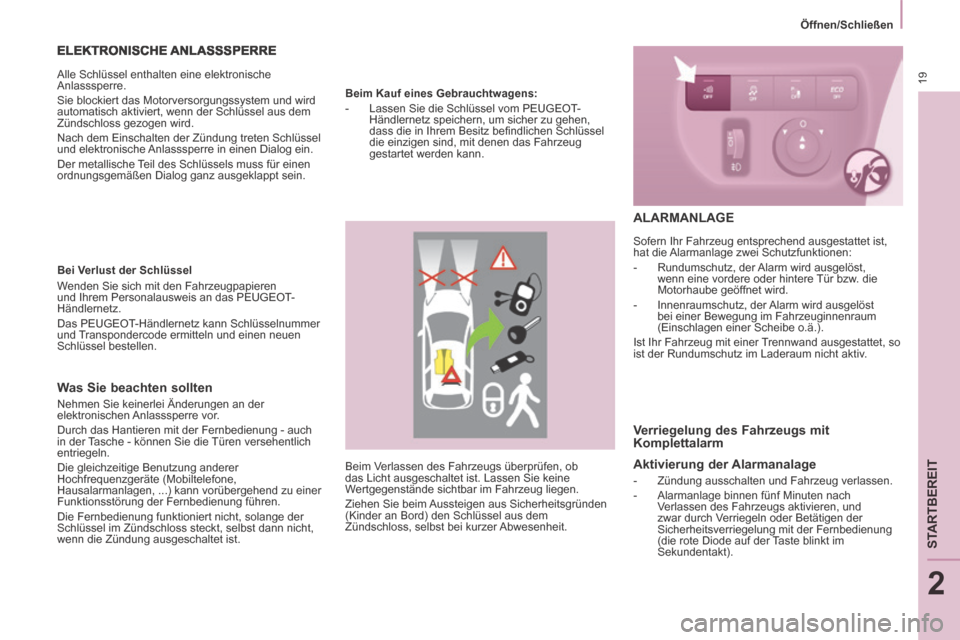

ELEKTRONISCHE ANLASSSPERRE
Alle Schlüssel enthalten eine elektronische
Anlasssperre.
Sie blockiert das Motorversorgungssystem und wird
automatisch aktiviert, wenn der Schlüssel aus dem
Zündschloss gezogen wird.
Nach dem Einschalten der Zündung treten Schlüssel
und elektronische Anlasssperre in einen Dialog ein.
Der metallische Teil des Schlüssels muss für einen
ordnungsgemäßen Dialog ganz ausgeklappt sein.
Bei Verlust der Schlüssel
Wenden Sie sich mit den Fahrzeugpapieren
und Ihrem Personalausweis an das PEUGEOT-
Händlernetz.
Das PEUGEOT-Händlernetz kann Schlüsselnummer
und Transpondercode ermitteln und einen neuen
Schlüssel bestellen. Beim Kauf eines Gebrauchtwagens:
- Lassen Sie die Schlüssel vom PEUGEOT-
Händlernetz speichern, um sicher zu gehen,
dass die in Ihrem Besitz befi ndlichen Schlüssel
die einzigen sind, mit denen das Fahrzeug
gestartet werden kann.
ALARMANLAGE
Sofern Ihr Fahrzeug entsprechend ausgestattet ist,
hat die Alarmanlage zwei Schutzfunktionen:
- Rundumschutz, der Alarm wird ausgelöst, wenn eine vordere oder hintere Tür bzw. die
Motorhaube geöffnet wird.
- Innenraumschutz, der Alarm wird ausgelöst bei einer Bewegung im Fahrzeuginnenraum
(Einschlagen einer Scheibe o.ä.).
Ist Ihr Fahrzeug mit einer Trennwand ausgestattet, so
ist der Rundumschutz im Laderaum nicht aktiv.
Verriegelung des Fahrzeugs mit
Komplettalarm
Aktivierung der Alarmanalage
- Zündung ausschalten und Fahrzeug verlassen.
- Alarmanlage binnen fünf Minuten nach Verlassen des Fahrzeugs aktivieren, und
zwar durch Verriegeln oder Betätigen der
Sicherheitsverriegelung mit der Fernbedienung
(die rote Diode auf der Taste blinkt im
Sekundentakt).
Page 22 of 268
20
Öffnen/Schließen

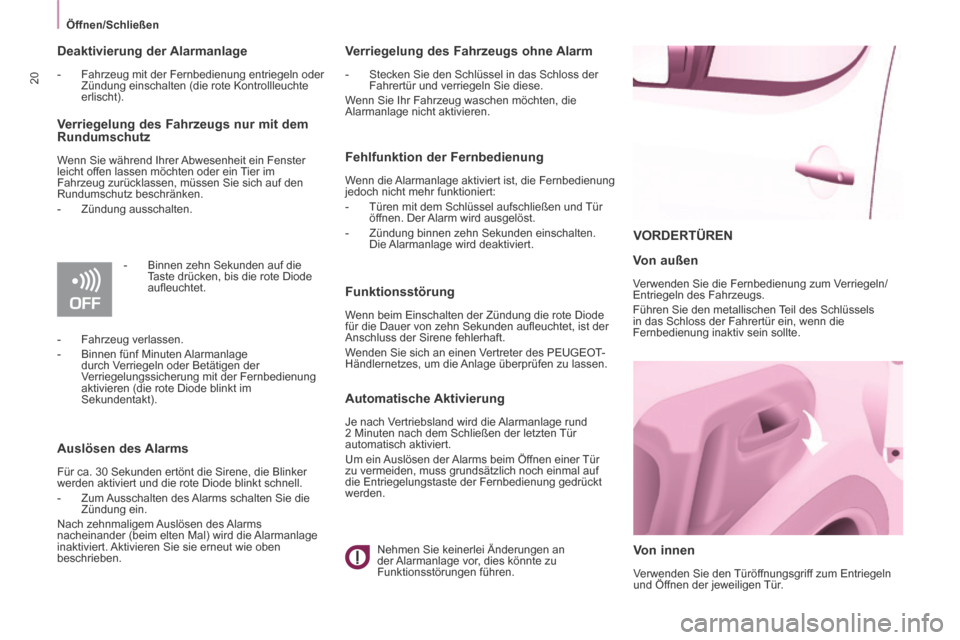

VORDERTÜREN
Von innen
Verwenden Sie den Türöffnungsgriff zum Entriegeln
und Öffnen der jeweiligen Tür.
Von außen
Verwenden Sie die Fernbedienung zum Verriegeln/
Entriegeln des Fahrzeugs.
Führen Sie den metallischen Teil des Schlüssels
in das Schloss der Fahrertür ein, wenn die
Fernbedienung inaktiv sein sollte.
Deaktivierung der Alarmanlage
- Fahrzeug mit der Fernbedienung entriegeln oder Zündung einschalten (die rote Kontrollleuchte
erlischt).
Verriegelung des Fahrzeugs nur mit dem
Rundumschutz
Wenn Sie während Ihrer Abwesenheit ein Fenster
leicht offen lassen möchten oder ein Tier im
Fahrzeug zurücklassen, müssen Sie sich auf den
Rundumschutz beschränken.
- Zündung ausschalten.
- Binnen zehn Sekunden auf die Taste drücken, bis die rote Diode
aufl euchtet.
- Fahrzeug verlassen.
- Binnen fünf Minuten Alarmanlage durch Verriegeln oder Betätigen der
Verriegelungssicherung mit der Fernbedienung
aktivieren (die rote Diode blinkt im
Sekundentakt).
Auslösen des Alarms
Für ca. 30 Sekunden ertönt die Sirene, die Blinker
werden aktiviert und die rote Diode blinkt schnell.
- Zum Ausschalten des Alarms schalten Sie die Zündung ein.
Nach zehnmaligem Auslösen des Alarms
nacheinander (beim elten Mal) wird die Alarmanlage
inaktiviert. Aktivieren Sie sie erneut wie oben
beschrieben.
Verriegelung des Fahrzeugs ohne Alarm
- Stecken Sie den Schlüssel in das Schloss der Fahrertür und verriegeln Sie diese.
Wenn Sie Ihr Fahrzeug waschen möchten, die
Alarmanlage nicht aktivieren.
Fehlfunktion der Fernbedienung
Wenn die Alarmanlage aktiviert ist, die Fernbedienung
jedoch nicht mehr funktioniert:
- Türen mit dem Schlüssel aufschließen und Tür öffnen. Der Alarm wird ausgelöst.
- Zündung binnen zehn Sekunden einschalten. Die Alarmanlage wird deaktiviert.
Funktionsstörung
Wenn beim Einschalten der Zündung die rote Diode
für die Dauer von zehn Sekunden aufl euchtet, ist der
Anschluss der Sirene fehlerhaft.
Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes, um die Anlage überprüfen zu lassen.
Automatische Aktivierung
Je nach Vertriebsland wird die Alarmanlage rund
2 Minuten nach dem Schließen der letzten Tür
automatisch aktiviert.
Um ein Auslösen der Alarms beim Öffnen einer Tür
zu vermeiden, muss grundsätzlich noch einmal auf
die Entriegelungstaste der Fernbedienung gedrückt
werden.
Nehmen Sie keinerlei Änderungen an
der Alarmanlage vor, dies könnte zu
Funktionsstörungen führen.
Page 23 of 268
21
Öffnen/Schließen
STARTBEREIT
2

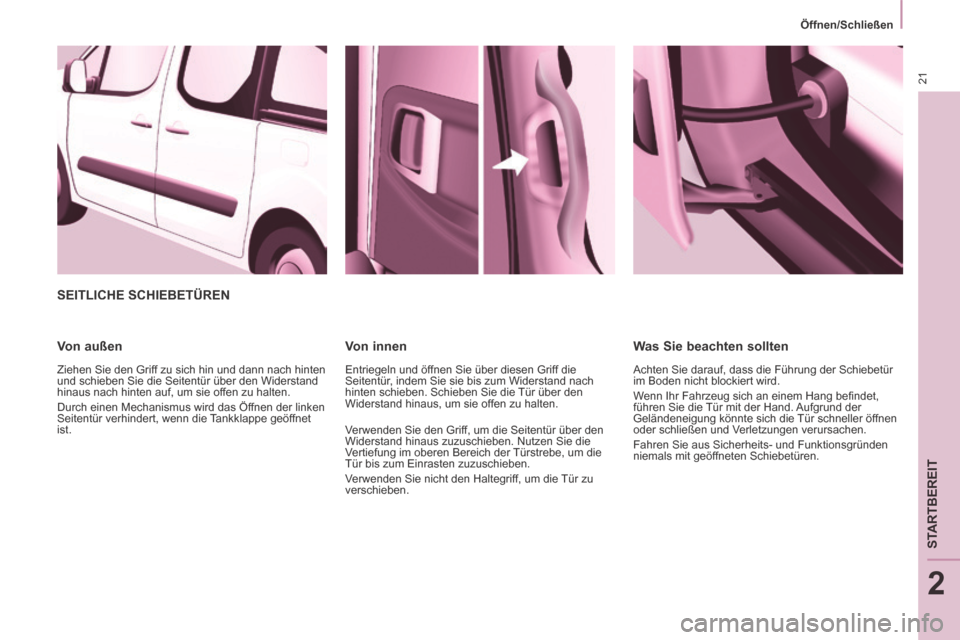

SEITLICHE SCHIEBETÜREN
Von außen
Ziehen Sie den Griff zu sich hin und dann nach hinten
und schieben Sie die Seitentür über den Widerstand
hinaus nach hinten auf, um sie offen zu halten.
Durch einen Mechanismus wird das Öffnen der linken
Seitentür verhindert, wenn die Tankklappe geöffnet
ist.
Von innen
Entriegeln und öffnen Sie über diesen Griff die
Seitentür, indem Sie sie bis zum Widerstand nach
hinten schieben. Schieben Sie die Tür über den
Widerstand hinaus, um sie offen zu halten.
Verwenden Sie den Griff, um die Seitentür über den
Widerstand hinaus zuzuschieben. Nutzen Sie die
Vertiefung im oberen Bereich der Türstrebe, um die
Tür bis zum Einrasten zuzuschieben.
Verwenden Sie nicht den Haltegriff, um die Tür zu
verschieben.
Was Sie beachten sollten
Achten Sie darauf, dass die Führung der Schiebetür
im Boden nicht blockiert wird.
Wenn Ihr Fahrzeug sich an einem Hang befi ndet,
führen Sie die Tür mit der Hand. Aufgrund der
Geländeneigung könnte sich die Tür schneller öffnen
oder schließen und Verletzungen verursachen.
Fahren Sie aus Sicherheits- und Funktionsgründen
niemals mit geöffneten Schiebetüren.
Page 24 of 268
22
Öffnen/Schließen

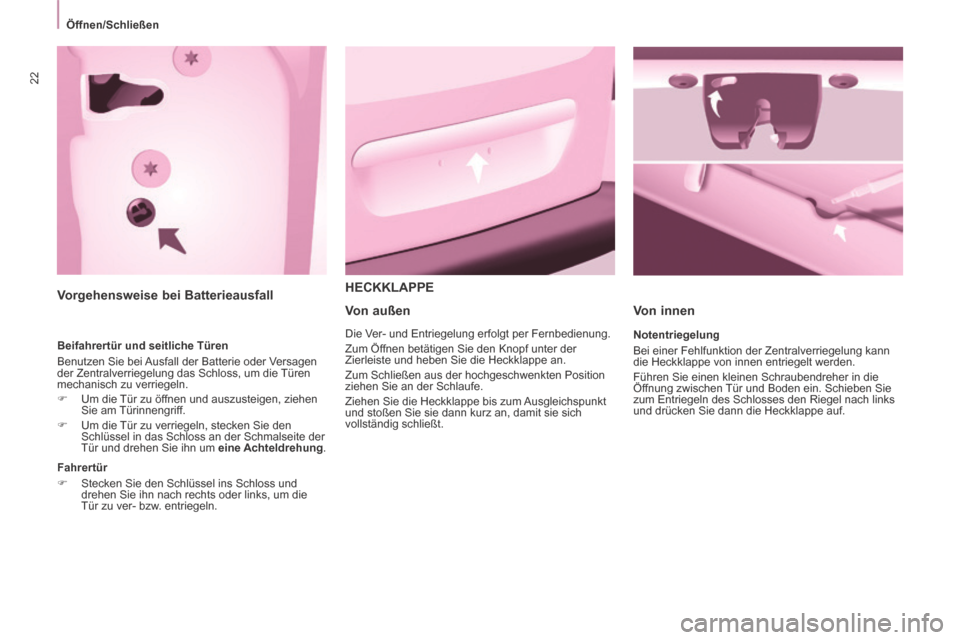

Vorgehensweise bei Batterieausfall
Beifahrertür und seitliche Türen
Benutzen Sie bei Ausfall der Batterie oder Versagen
der Zentralverriegelung das Schloss, um die Türen
mechanisch zu verriegeln.
Um die Tür zu öffnen und auszusteigen, ziehen Sie am Türinnengriff.
Um die Tür zu verriegeln, stecken Sie den Schlüssel in das Schloss an der Schmalseite der
Tür und drehen Sie ihn um eine Achteldrehung .
Fahrertür
Stecken Sie den Schlüssel ins Schloss und drehen Sie ihn nach rechts oder links, um die
Tür zu ver- bzw. entriegeln.
HECKKLAPPE
Von innen
Notentriegelung
Bei einer Fehlfunktion der Zentralverriegelung kann
die Heckklappe von innen entriegelt werden.
Führen Sie einen kleinen Schraubendreher in die
Öffnung zwischen Tür und Boden ein. Schieben Sie
zum Entriegeln des Schlosses den Riegel nach links
und drücken Sie dann die Heckklappe auf.
Von außen
Die Ver- und Entriegelung erfolgt per Fernbedienung.
Zum Öffnen betätigen Sie den Knopf unter der
Zierleiste und heben Sie die Heckklappe an.
Zum Schließen aus der hochgeschwenkten Position
ziehen Sie an der Schlaufe.
Ziehen Sie die Heckklappe bis zum Ausgleichspunkt
und stoßen Sie sie dann kurz an, damit sie sich
vollständig schließt.
Page 25 of 268
23
Öffnen/Schließen
STARTBEREIT
2
Heckscheibe
Durch die aufklappbare Heckscheibe haben Sie
direkten Zugang zum Heckbereich des Fahrzeugs,
ohne die Heckklappe öffnen zu müssen.
Öffnen
Drücken Sie nach dem Entriegeln des Fahrzeugs per
Fernbedienung oder Schlüssel auf den Knopf und
heben Sie die Heckscheibe zum Öffnen an.
Schließen
Zum Schließen der Heckscheibe drücken Sie auf
die Scheibenmitte, bis die Scheibe vollständig
geschlossen ist.
Heckklappe und Heckscheibe können nicht
gleichzeitig geöffnet werden, um Schäden am
Scheibenglas und an der Heckscheibe zu vermeiden.
FLÜGELTÜREN AM HECK
Von außen
Zum Öffnen ziehen Sie den Griff zu sich hin. Ziehen Sie den Hebel, um die rechte Tür zu öffnen.
Beim Schließen beginnen Sie mit der rechten Tür und
schließen dann die linke Tür.
In Zusammenhang mit der hinteren Dachklappe
wurde der Heckstoßfänger verstärkt, um beim
Zugang zum Fahrzeug als Trittleiste verwendet
werden zu können.
Die Flügeltüren am Heck sind asymmetrisch geteilt
(2/3 - 1/3); die kleinere Tür befi ndet sich auf der
rechten Seite.
Die Flügeltüren sind mit einem Zentralschloss
ausgerüstet.
Page 26 of 268
24
Öffnen/Schließen
Praktisch
Es besteht die Möglichkeit, mit geöffneter rechter Tür
zu fahren, um den Transport langer Gegenstände
zu ermöglichen. Die linke Tür wird durch den gelb
gekennzeichneten Riegel am unteren Türrand
geschlossen gehalten. Die geschlossene Tür darf
nicht zur Ladungssicherung verwendet werden.
Das Fahren mit geöffneter rechter Tür wird geduldet.
Beachten Sie bei Nutzung die Sicherheitsvorschriften,
um andere Verkehrsteilnehmer auf die Ladung
hinzuweisen.
Von innen
Ziehen Sie den Griff zu sich heran, um die linke Tür
zu öffnen.
180°-Öffnung
Ein Hebelsystem ermöglicht es, den Öffnungswinkel
von ca. 90° auf ca. 180° zu erweitern.
Ziehen Sie bei geöffneter Tür den gelben Hebel.
Beim Schließen der Tür rastet der Hebel wieder
automatisch ein. Beim Parken mit 90° geöffneten
Türen hinten verdecken diese die
Rückleuchten. Um Ihre Position
den Verkehrsteilnehmern zu
signalisieren, die sich in gleicher
Richtung bewegen und die Ihren
Halt nicht bemerkt haben könnten,
benutzen Sie ein Warndreieck
oder jede andere durch die
Gesetzgebung und Regelung
Ihres Landes vorgeschriebene
Maßnahme.
Page 27 of 268
25
Öffnen/Schließen
STARTBEREIT
2
LEITERKLAPPE
Auflagestange
Eine Aufl agestange dient der Abstützung langer
Lasten, die zum Transport durch die geöffnete hintere
Leiterklappe geschoben werden und über diese
hinausragen.
Heben Sie den Hebel an und klappen Sie die
Aufl agestange um.
Dabei müssen Sie sie bis zum Türpfosten mitführen.
Halten Sie den langen Transportgegenstand mit einer
Hand fest, heben Sie ihn an und bringen Sie die
Stange mit der anderen Hand in die richtige Stellung.
Vergewissern Sie sich, dass sie richtig einrastet,
indem Sie den Griff über den Druckpunkt hinaus
herunterdrücken, und achten Sie darauf, dass der
Transportgegenstand sicher befestigt ist. Die hintere Stoßstange wurde so verstärkt,
dass sie beim Besteigen des Fahrzeugs als
Trittbrett benutzt werden kann.
Die Hecktüren lassen sich nur verriegeln, wenn
sich die Stange an ihrem Platz befi ndet.
Achten Sie bei geöffneter Leiterklappe auf die
Durchfahrhöhe bei Unterführungen.
Legen Sie keine Lasten direkt auf den Hecktüren ab.
Beachten Sie die Nutzungsvorschriften, um andere
Verkehrsteilnehmer auf die Ladung hinzuweisen.
Die Benutzung der Leiterklappe ist nur für kurze
Strecken vorgesehen. Die seitlichen Halterungen können als
Befestigungspunkte benutzt werden.
- drücken Sie den schwarzen Hebel herunter, um
die Leiterklappe zu arretieren.
Durch das Arretieren der Leiterklappe liegt diese
ordnungsgemäß an der Dichtung an. Damit
wird sichergestellt, dass die Leiterklappe dicht
verschlossen ist und keine Windgeräusche entstehen.
Diese Dachklappe am Heck ist nur mit Flügeltüren
kompatibel.
Öffnen der Leiterklappe:
- heben Sie den schwarzen Hebel des
Bügelverschlusses an,
- entlasten Sie den Verschluss, indem Sie auf die Leiterklappe drücken (nach unten), und lösen
Sie den Haken,
- heben Sie die Leiterklappe an,
- und zwar über den Widerstand hinaus um die Leiterklappe mit den Aufstellern zu arretieren.
Fahren Sie niemals ohne die ordnunsgemäß in
Stellung gebrachten Aufsteller.
Schließen der Leiterklappe:
- vergewissern Sie sich, dass die Aufl agestange richtig eingerastet ist,
- senken Sie die Leiterklappe ab,
- halten Sie die Leiterklappe nach unten gedrückt, benutzen Sie die beiden Federringe und setzen
Sie den Haken in seine Aufnahme, Ladung niemals an der Leiterklappe befestigen.
Fahren Sie niemals, wenn die Aufl agestange nicht an
ihrem Platz ist.
Page 28 of 268
26
Öffnen/Schließen
ZENTRALVERRIEGELUNG
Durch Drücken des Schalters wird das
Fahrzeug zentral verriegelt, sofern alle
Türen geschlossen sind.
Durch nochmaliges Drücken wird das
Fahrzeug zentral entriegelt.
Der Schalter ist nicht aktiv, wenn das Fahrzeug per
Fernbedienung oder Schlüssel von außen verriegelt
wurde.
Das Öffnen der Türen ist nach wie vor von innen
möglich. Türkontrollleuchte
Die Schalterdiode:
- blinkt, wenn die Türen/Klappen bei stehendem
Fahrzeug und ausgeschaltetem Motor verriegelt
werden,
- leuchtet, wenn die Türen/Klappen bei eingeschalteter Zündung verriegelt werden.
Überfallschutz
Wenn diese Kontrollleuchte aufl euchtet,
prüfen Sie, ob alle Türen/Klappen Ihres
Fahrzeugs richtig geschlossen sind.
Verriegeln während der Fahrt
Beim Starten des Fahrzeugs werden ab einer
Geschwindigkeit von etwa 10 km/h die Türen
verriegelt. Das typische Schließgeräusch der
Zentralverriegelung ist zu hören. Die Diode des
Schalters am mittleren Frontteil des Armaturenbretts
leuchtet auf.
Beim Öffnen einer Tür im weiteren Verlauf der Fahrt
wird das Fahrzeug vollständig entriegelt.
Aktivieren / Deaktivieren der Funktion
Halten Sie bei eingeschalteter
Zündung diesen Schalter gedrückt,
um die Funktion zu aktivieren bzw. zu
deaktivieren.
Das Fahren mit verriegelten Türen kann
Rettungskräften im Notfall den Zugang zum
Fahrzeuginnenraum erschweren.
Page 29 of 268
2
Bedienungseinheit
27
STARTBEREIT
222
KOMBIINSTRUMENT
Anzeigefelder
BEDIENEINHEIT
Bildschirm
Informationen werden je nach Fahrzeugausstattung
in verschiedenen Anzeigeformaten an Bord des
Fahrzeugs dargestellt.
Instrumententafel
1. Kilometer-/Meilenzähler
2. Anzeigefeld
3. Kraftstoffmenge, Kühlfl üssigkeitstemperatur
4. Drehzahlmesser
5. Rückstellung des Tageskilometerzählers / der
Wartungsanzeige
6. Helligkeitsregler des Kombiinstruments - Geschwindigkeitsbegrenzer /
Geschwindigkeitsregelanlage
- zurückgelegte Kilometer / Meilen
- Wartungsanzeige, Anzeige Motorölstand, Gesamt-Kilometer / -Meilen
- Wasser im Dieselfi lter
- Vorglühen Diesel
Page 30 of 268
Bedienungseinheit
28
Mittelkonsole mit Bildschirm
Kombiinstrument ohne Bildschirm
- drehen Sie den Schalter nach rechts, um den Stundenwert zu erhöhen (für einen schnellen
Durchlauf den Drehschalter nach rechts gedrückt
halten),
- drehen Sie den Schalter nach links: 24H oder 12H wird angezeigt,
- drehen Sie den Schalter nach rechts, um 24H oder 12H auszuwählen,
- drehen Sie den Schalter nach links, um den Vorgang der Uhreinstellung zu beenden.
Nach ungefähr 30 Sekunden ohne weitere Aktion
erscheint wieder die aktuelle Anzeige.
EINSTELLUNG DER UHRZEIT
Informationen zur Einstellung von Uhrzeit und
Datum auf dem Bildschirm entnehmen Sie bitte
dem Abschnitt 9, Unterabschnitt "Datum und
Uhrzeit einstellen".
Mittelkonsole ohne Bildschirm
Die Anzeigesequenz der Uhrzeit hängt
vom jeweiligen Modell ab (Version).
Der Zugriff auf die Datumseinstellung
ist nur bei Modellversionen mit
ausgeschriebenem Datum aktiv.
Zum Einstellen der Uhrzeit verwenden
Sie den linken Drehschalter des
Kombiinstruments. Führen Sie die
Schritte in der folgenden Reihenfolge
durch:
- drehen Sie den Schalter nach links: die Anzeige der Minuten blinkt,
- drehen Sie den Schalter nach rechts, um den Minutenwert zu erhöhen (für einen schnellen
Durchlauf den Drehschalter nach rechts gedrückt
halten),
- drehen Sie den Schalter nach links: die Anzeige der Stunden blinkt,
