Peugeot Partner Tepee 2015.5 Instrukcja Obsługi (in Polish)

139
Partner-2-VP_pl_Chap05_Securite_ed02-2015
139
Dzieci na pokładzie
Partner-2-VP_pl_Chap05_Securite_ed02-2015

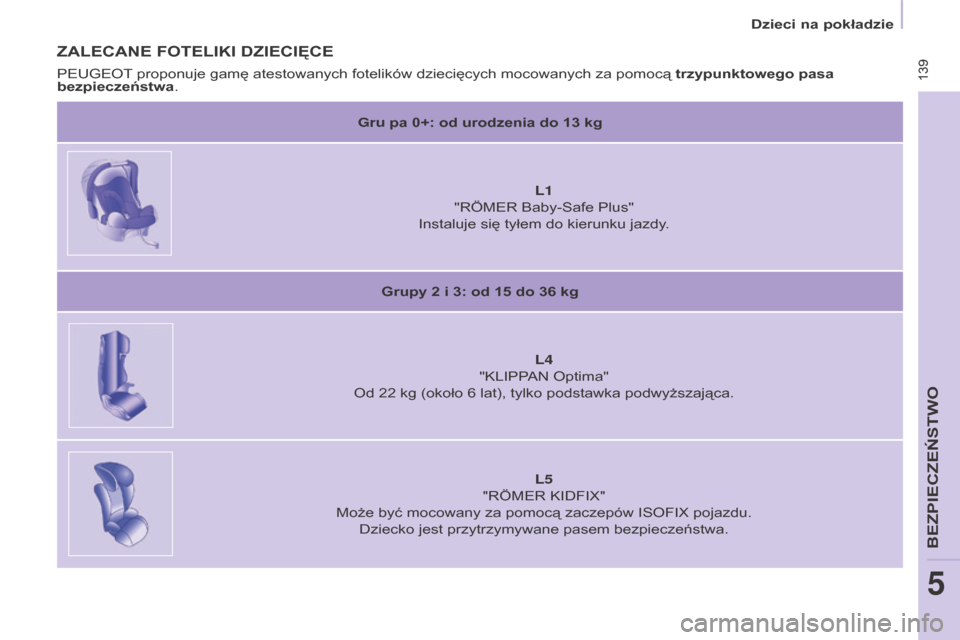

ZALECANE FOTELIKI DZIECIęCE
Gru pa 0+: od urodzenia do 13 kg
L1
"RÖMER Baby-Safe Plus"
Instaluje się tyłem do kierunku jazdy

.
g

rupy 2 i 3: od 15 do 36 kg
L4

"KLIPP

AN Optima"
Od 22
kg (około 6 lat), tylko podstawka podwyższająca.L5

"RÖMER KIDFIX"
Może być mocowany za pomocą zaczepów ISOFIX pojazdu. Dziecko jest przytrzymywane pasem bezpieczeństwa.
PEUGEOT

proponuje gamę atestowanych fotelików dziecięcych mocowanych za pomocą trzypunktowego pasa
bezpieczeństwa.
BEZPIECZE
STWO
5

140
Partner-2-VP_pl_Chap05_Securite_ed02-2015
140
Dzieci na pokładzie
Partner-2-VP_pl_Chap05_Securite_ed02-2015

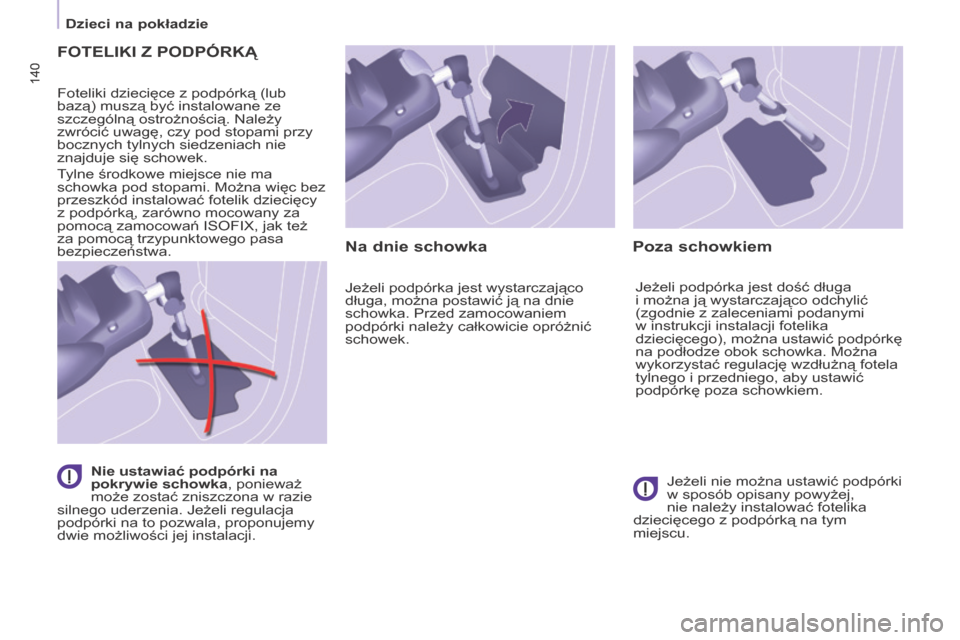

FOTELIKI Z PODPórKą
Foteliki dziecięce z podpórką (lub
bazą) muszą być instalowane ze
szczególną ostrożnością. Należy
zwrócić uwagę, czy pod stopami przy
bocznych tylnych siedzeniach nie
znajduje siÄ™ schowek.
T
ylne środkowe miejsce nie ma
schowka pod stopami. Można więc bez
przeszkód instalować fotelik dziecięcy
z
podpórką, zarówno mocowany za
pomocą zamocowań ISOFIX, jak też
za pomocÄ… trzypunktowego pasa
bezpieczeństwa.
Nie ustawiać podpórki na
pokrywie schowka, ponieważ
może zostać zniszczona w
razie
silnego uderzenia. Jeżeli regulacja
podpórki na to pozwala, proponujemy
dwie możliwości jej instalacji.
Na dnie schowka
Jeżeli podpórka jest wystarczająco
długa, można postawić ją na dnie
schowka. Przed zamocowaniem
podpórki należy całkowicie opróżnić
schowek.
Poza schowkiem
Jeżeli podpórka jest dość długa
i można ją wystarczająco odchylić
(zgodnie z
zaleceniami podanymi
w
instrukcji instalacji fotelika
dziecięcego), można ustawić podpórkę
na podłodze obok schowka. Można
wykorzystać regulację wzdłużną fotela
tylnego i
przedniego, aby ustawić
podpórkę poza schowkiem.
Jeżeli nie można ustawić podpórki
w
sposób opisany powyżej,
nie należy instalować fotelika
dziecięcego z
podpórką na tym
miejscu.

141
Partner-2-VP_pl_Chap05_Securite_ed02-2015
141
Dzieci na pokładzie
Partner-2-VP_pl_Chap05_Securite_ed02-2015

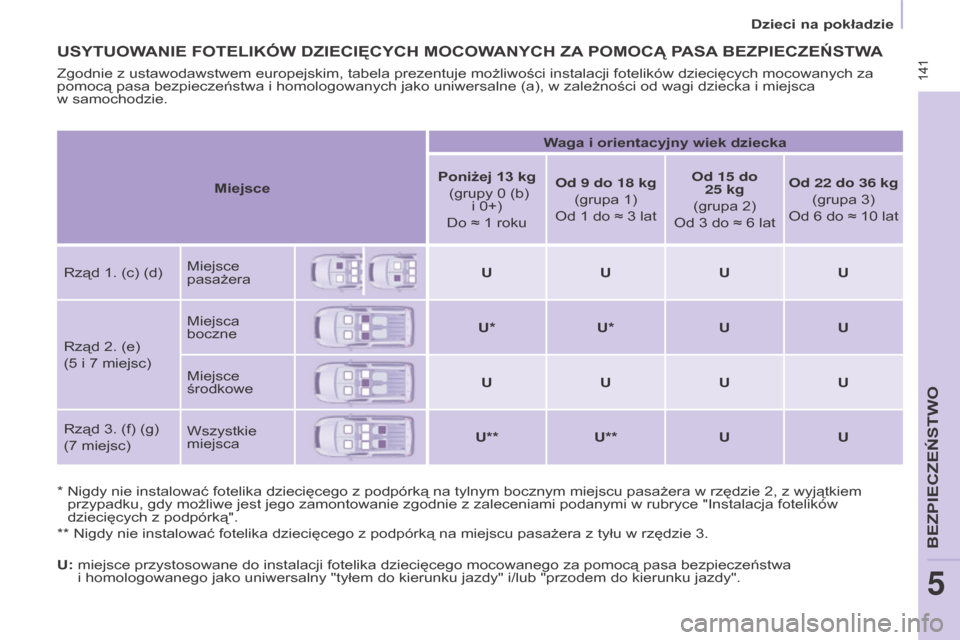

uSyTuOWANIE FOTELIKóW DZIECIęCyCh MOCOWANyCh ZA POMOC ą PASA BEZPIECZEŃSTWA
* Nigdy nie instalować fotelika dziecięcego z podpórką na tylnym bocznym miejscu pasażera w rzędzie 2, z wyjątkiem
przypadku, gdy możliwe jest jego zamontowanie zgodnie z zaleceniami podanymi w rubryce "Instalacja fotelików
dziecięcych z
podpórką".
** Nigdy nie instalować fotelika dziecięcego z
podpórką na miejscu pasażera z tyłu w rzędzie 3.
Zgodnie z
ustawodawstwem europejskim, tabela prezentuje możliwości instalacji fotelików dziecięcych mocowanych za
pomocą pasa bezpieczeństwa i homologowanych jako uniwersalne (a), w zależności od wagi dziecka i miejsca
w samochodzie.
u

:
miejsce przystosowane do instalacji fotelika dziecięcego mocowa
nego za pomocą pasa bezpieczeństwa
i homologowanego jako uniwersalny "tyłem do kierunku jazdy" i/lub "przodem do kierunku jazdy". Miejsce
Waga i orientacyjny wiek dziecka
Poniżej 13 kg
(grupy 0 (b)
i 0+)
Do ≈ 1 roku
Od 9 do 18 kg
(grupa 1)
Od 1 do ≈ 3 lat
Od 15 do
25 kg
(grupa 2)
Od 3 do ≈ 6 lat
Od 22 do 36 kg
(grupa 3)
Od 6
do
≈ 10
lat
RzÄ…d 1. (c) (d) Miejsce
pasażera
u
uuu
RzÄ…d 2. (e)
(5
i 7 miejsc)
Miejsca
boczne
u
*
u
*
u
u
Miejsce
środkoweuuuu
RzÄ…d 3. (f) (g)
(7
miejsc)
Wszystkie
miejsca
u
**
u
**
u
u
BEZPIECZE
STWO
5

142
Partner-2-VP_pl_Chap05_Securite_ed02-2015
142
Dzieci na pokładzie
Partner-2-VP_pl_Chap05_Securite_ed02-2015

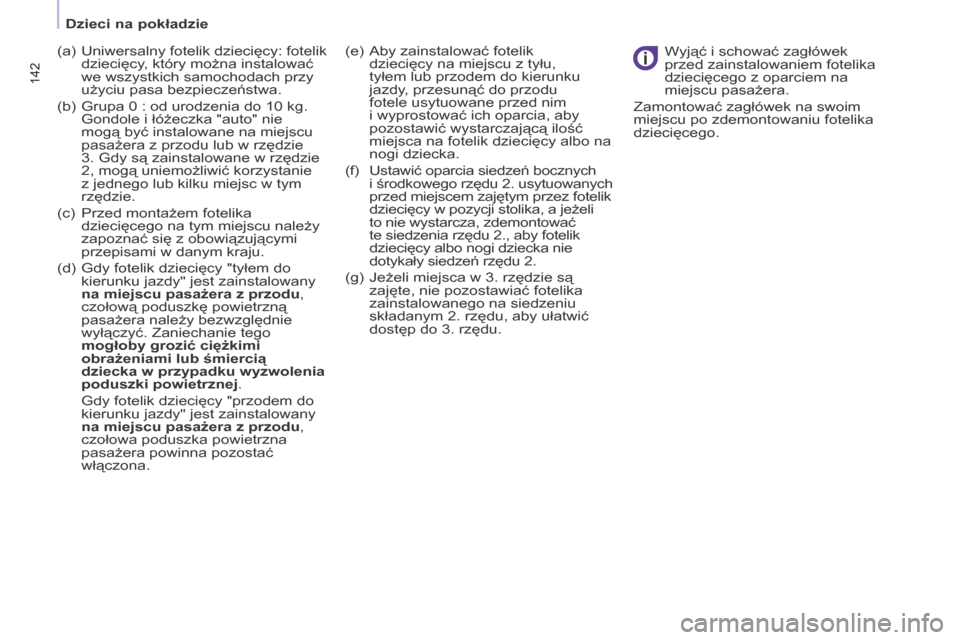

(a) Uniwersalny fotelik dziecięcy: fotelik
dziecięcy, który można instalować
we wszystkich samochodach przy
użyciu pasa bezpieczeństwa.
(b)

Grupa 0
: od urodzenia do 10 kg.
Gondole i
łóżeczka "auto" nie
mogą być instalowane na miejscu
pasażera z
przodu lub w rzędzie
3. Gdy sÄ… zainstalowane w
rzędzie
2, mogą uniemożliwić korzystanie
z
jednego lub kilku miejsc w tym
rzędzie.
(c)

Przed montażem fotelika
dziecięcego na tym miejscu należy
zapoznać się z

obowiÄ…zujÄ…cymi
przepisami w
danym kraju.
(d)

Gdy fotelik dziecięcy "tyłem do
kierunku jazdy" jest zainstalowany
na miejscu pasażera z

przodu,
czołową poduszkę powietrzną
pasażera należy bezwzględnie
wyłączyć. Zaniechanie tego
mogłoby grozić ciężkimi
obrażeniami lub śmiercią
dziecka w
przypadku wyzwolenia
poduszki powietrznej.
Gdy fotelik dziecięcy "przodem do
kierunku jazdy" jest zainstalowany
na miejscu pasażera z

przodu,
czołowa poduszka powietrzna
pasażera powinna pozostać
włączona. Wyjąć i
schować zagłówek
przed zainstalowaniem fotelika
dziecięcego z
oparciem na
miejscu pasażera.
Zamontować zagłówek na swoim
miejscu po zdemontowaniu fotelika
dziecięcego.
(e)
Aby zainstalować fotelik
dziecięcy na miejscu z
tyłu,
tyłem lub przodem do kierunku
jazdy, przesunąć do przodu
fotele usytuowane przed nim
i
wyprostować ich oparcia, aby
pozostawić wystarczającą ilość
miejsca na fotelik dziecięcy albo na
nogi dziecka.
(f)

Ustawić oparcia siedzeń bocznych

i
środkowego rzędu 2. usytuowanych
przed miejscem zajętym przez fotelik
dziecięcy w
pozycji stolika, a jeżeli
to nie wystarcza, zdemontować
te siedzenia rzędu 2., aby fotelik
dziecięcy albo nogi dziecka nie
dotykały siedzeń rzędu 2.
(g)

Jeżeli miejsca w
3. rzędzie są
zajęte, nie pozostawiać fotelika
zainstalowanego na siedzeniu
składanym 2. rzędu, aby ułatwić
dostęp do 3. rzędu.

143
Partner-2-VP_pl_Chap05_Securite_ed02-2015
143
Dzieci na pokładzie
Partner-2-VP_pl_Chap05_Securite_ed02-2015

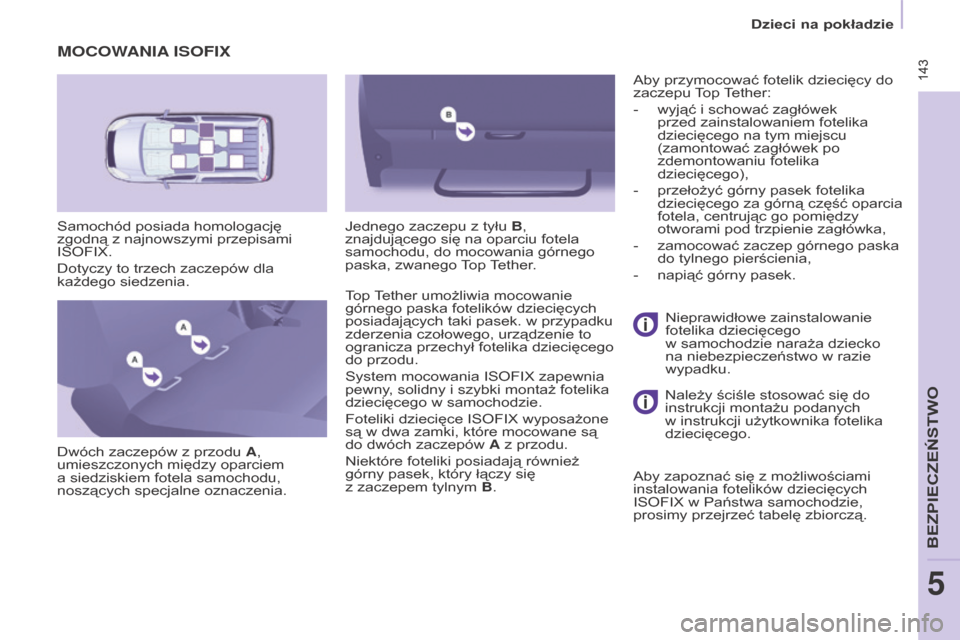

MOCOWANIA ISOFIX
Samochód posiada homologację
zgodnÄ… z najnowszymi przepisami
ISOFIX.
Dotyczy to trzech zaczepów dla
każdego siedzenia.
Dwóch zaczepów z
przodu A,
umieszczonych między oparciem
a siedziskiem fotela samochodu,
noszÄ…cych specjalne oznaczenia. Jednego zaczepu z
tyłu B,
znajdujÄ…cego siÄ™ na oparciu fotela
samochodu, do mocowania górnego
paska, zwanego Top Tether.
Top Tether umożliwia mocowanie
górnego paska fotelików dziecięcych
posiadajÄ…cych taki pasek. w
przypadku
zderzenia czołowego, urządzenie to
ogranicza przechył fotelika dziecięcego
do przodu.
System mocowania ISOFIX zapewnia
pewny, solidny i
szybki montaż fotelika
dziecięcego w
samochodzie.
Foteliki dziecięce ISOFIX wyposażone
sÄ… w
dwa zamki, które mocowane są
do dwóch zaczepów A z
przodu.
Niektóre foteliki posiadają również
górny pasek, który łączy się
z
zaczepem tylnym B. Należy ściśle stosować się do
instrukcji montażu podanych
w
instrukcji użytkownika fotelika
dziecięcego.
Aby przymocować fotelik dziecięcy do
zaczepu Top Tether:
-

wyjąć i
schować zagłówek
przed zainstalowaniem fotelika
dziecięcego na tym miejscu
(zamontować zagłówek po
zdemontowaniu fotelika
dziecięcego),
-
przełożyć górny pasek fotelika
dziecięcego za górną część oparcia
fotela, centrując go pomiędzy
otworami pod trzpienie zagłówka,
-


zamocować zaczep górnego paska
do tylnego pierścienia,
-


napiąć górny pasek.Nieprawidłowe zainstalowanie
fotelika dziecięcego
w

samochodzie naraża dziecko
na niebezpieczeństwo w
razie
wypadku.
Aby zapoznać się z
możliwościami
instalowania fotelików dziecięcych
ISOFIX w
Państwa samochodzie,
prosimy przejrzeć tabelę zbiorczą.
BEZPIECZE
STWO
5

144
Partner-2-VP_pl_Chap05_Securite_ed02-2015
144
Dzieci na pokładzie
Partner-2-VP_pl_Chap05_Securite_ed02-2015
Ten fotelik dziecięcy może być również instalowany na siedzeniach
niewyposażonych w mocowania ISOFIX.
W takim przypadku obowiązkowe jest zapięcie pasa bezpieczeństwa o trzech
punktach mocowania.
Podczas instalacji fotelika dziecięcego należy przestrzegać wskazówek
dotyczących montażu zawartych w
instrukcji montażu producenta fotelika.

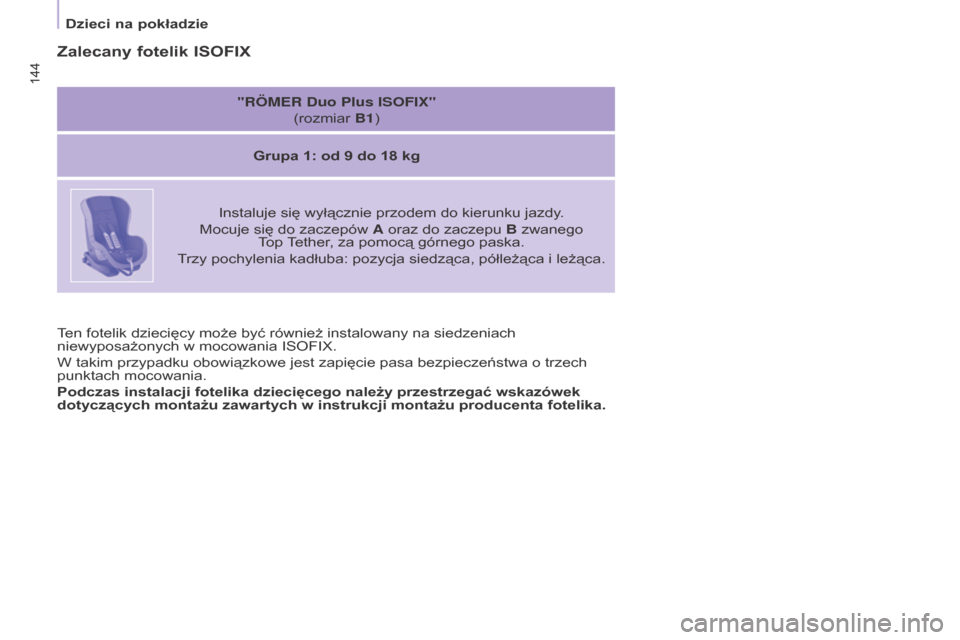

Zalecany fotelik ISOFIX
"RÖMER Duo Plus ISOFIX" (rozmiar B1)
g

rupa 1: od 9 do 18 kg
Instaluje się wyłącznie przodem do kierunku jazdy.
Mocuje się do zaczepów A oraz do zaczepu B zwanego Top Tether, za pomocą górnego paska.
Trzy pochylenia kadłuba: pozycja siedząca, półleżąca i
leżąca.

145
Partner-2-VP_pl_Chap05_Securite_ed02-2015
145
Dzieci na pokładzie
Partner-2-VP_pl_Chap05_Securite_ed02-2015
uSyTuOWANIE FOTELIKóW DZIECIęCyCh ISOFIX
* w wersji 7-miejscowej, wszystkie trzy
fotele rzędu 2. muszą być na swoich
miejscach przy instalowaniu fotelików
dziecięcych.
**

Nigdy nie instalować fotelika
dziecięcego z

podpórką na tylnym
bocznym miejscu pasażera
w
rzędzie 2, z wyjątkiem przypadku,
gdy możliwe jest jego zamontowanie
zgodnie z
zaleceniami podanymi
w
rubryce "Instalacja fotelików
dziecięcych z
podpórką".
Zgodnie z
ustawodawstwem europejskim, poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych ISOFIX
w samochodzie, na siedzeniach wyposażonych w mocowania ISOFIX.
W przypadku uniwersalnych i półuniwersalnych fotelików dziecięcych ISOFIX, klasa rozmiaru ISOFIX fotelika dziecięcego,
określona literą od A do G, jest umieszczona na foteliku dziecięcym obok logo ISOFIX.
Waga dziecka / orientacyjny wiek
Poniżej 10 kg
(grupa 0) Do około
6 miesiÄ…ca
Poniżej 10 kg
(grupa 0)
Poniżej 13 kg
(grupa 0+)
Do około 1 roku
Od 9 do 18 kg
(grupa 1)
Od 1 roku do około 3 lat
Typ fotelika dziecięcego ISOFIX
g
ondola
"tyłem do kierunku
jazdy"
"tyłem do
kierunku jazdy""przodem do kierunku jazdy"
Klasa rozmiaru ISOFIX F G C D E C D A B B1
RzÄ…d 2

(5


i 7* miejsc) Miejsca
boczne**
IL-S
u
IL-S

u
IL-S

u
I
u F, IL-S u
Miejsce
środkowe Bez mocowań ISOFIX
RzÄ…d 3


(7


miejsc) Wszystkie
miejsca
Bez mocowań ISOFIX
IuF: miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
ISOFIX "przodem do kierunku jazdy"
mocowanego za pomocą górnego paska.
IL-Su: miejsce przystosowane do
instalacji półuniwersalnego fotelika
dziecięcego ISOFIX, czyli:
-

"tyłem do kierunku jazdy"
wyposażonego w

górny pasek albo
podpórkę,
-

"przodem do kierunku jazdy"
wyposażonego w

podpórkę, Wyjąć i
schować zagłówek
przed zainstalowaniem fotelika
dziecięcego z
oparciem na
miejscu pasażera.
Zamontować zagłówek na swoim
miejscu po zdemontowaniu fotelika
dziecięcego.
-

gondoli wyposażonej w
górny
pasek albo podpórkę.
Aby zamocować górny pasek, patrz
rubryka 5, część "Mocowania ISOFIX".
BEZPIECZE
STWO
5

146
Partner-2-VP_pl_Chap05_Securite_ed02-2015
146
Dzieci na pokładzie
Partner-2-VP_pl_Chap05_Securite_ed02-2015
ZALECENIA DOT y CZ Ä… CE
FOTELIK

ó W DZIECI ę C y C h
Na miejscach z tyłu należy zawsze
pozostawić wystarczającą ilość miejsca
pomiędzy przednim fotelem i:
-

fotelikiem dziecięcym "tyłem do
kierunku jazdy",
-


stopami dziecka siedzÄ…cego

w foteliku "przodem do kierunku
jazdy".
W tym celu przesunąć przedni
fotel do przodu, a w
razie potrzeby
wyprostować także jego oparcie. Nieprawidłowa instalacja fotelika
dziecięcego w samochodzie nie
gwarantuje bezpieczeństwa dziecka
w przypadku kolizji.
Należy sprawdzić, czy pod
fotelikiem dziecięcym nie ma
pasa bezpieczeństwa albo klamry
pasa bezpieczeństwa, mogłoby to
zdestabilizować fotelik.
Należy zapiąć pasy bezpieczeństwa
lub pasy fotelika dziecięcego,
ograniczajÄ…c maksymalnie luz
względem ciała dziecka, nawet
w przypadku krótkich przejazdów.
Aby zainstalować fotelik dziecięcy
za pomocą pasa bezpieczeństwa,
należy sprawdzić, czy pas jest dobrze
napięty na foteliku dziecięcym i czy
trzyma on mocno fotelik dziecięcy na
siedzeniu samochodu. Jeżeli fotel
pasażera w Państwa samochodzie jest
regulowany, przesunąć go do przodu
w razie potrzeby. Aby w sposób optymalny zainstalować
fotelik dziecięcy "przodem do kierunku
jazdy", należy sprawdzić, czy jego
oparcie jest możliwie jak najbliżej
oparcia fotela samochodu, a nawet
styka siÄ™ z nim.
Należy zdemontować zagłówek przed
zainstalowaniem fotelika dziecięcego
z oparciem na miejscu pasażera.
Należy upewnić się, że zagłówek
jest prawidłowo schowany albo
przymocowany, aby uniknąć by nie stał
się on pociskiem w razie gwałtownego
hamowania.
Zamontować zagłówek na swoim
miejscu po zdemontowaniu fotelika
dziecięcego.
Dzieci na przednich fotelach
Przepisy dotyczÄ…ce przewozu dzieci na
miejscu pasażera z przodu różnią się
w zależności od kraju. Należy
zapoznać się z
przepisami
obowiÄ…zujÄ…cymi w
danym kraju.
Należy wyłączyć czołową poduszkę
powietrzną pasażera z
chwilÄ…
zainstalowania fotelika dziecięcego
"tyłem do kierunku jazdy" na miejscu
pasażera z
przodu.
Zaniedbanie tego grozi poważnym
zranieniem albo śmiercią dziecka
w
momencie zadziałania poduszki
powietrznej.
Instalacja podstawki
podwyższającej
Część piersiowa pasa bezpieczeństwa
powinna spoczywać na ramionach
dziecka, nie dotykajÄ…c szyi.
Należy upewnić się, czy część
brzuszna pasa bezpieczeństwa
spoczywa na udach dziecka.
PEUGEOT zaleca stosowanie
podstawek podwyższających
wraz z
oparciem, wyposażonych
w
prowadnicÄ™ pasa na poziomie
ramion.
Dla zachowania bezpieczeństwa
należy pamiętać, by nie zostawiać:
-

dziecka/dzieci bez opieki
w

samochodzie,
-

dziecka lub zwierzęcia
w

samochodzie na słońcu, przy
zamkniętych szybach,
-

kluczy w
zasięgu dzieci wewnątrz
samochodu.
Aby zapobiec przypadkowemu
otworzeniu drzwi, należy włączyć
mechanizm "Bezpieczeństwo dzieci".
Szyb tylnych nie należy otwierać
bardziej niż o jedną trzecią.
Aby osłonić małe dziecko przed
promieniami słonecznymi, należy
założyć na tylne szyby żaluzje boczne.
W przypadku instalacji w

rzędzie 3,
ustawić oparcia siedzeń bocznych
i środkowego w

rzędzie 2

w położeniu
stolika albo zdemontować te siedzenia
w

rzędzie 2

tak, aby fotelik dziecięcy
albo nogi dziecka nie dotykały siedzeń
rzędu 2.

147
Partner-2-VP_pl_Chap05_Securite_ed02-2015
147
Dzieci na pokładzie
Partner-2-VP_pl_Chap05_Securite_ed02-2015

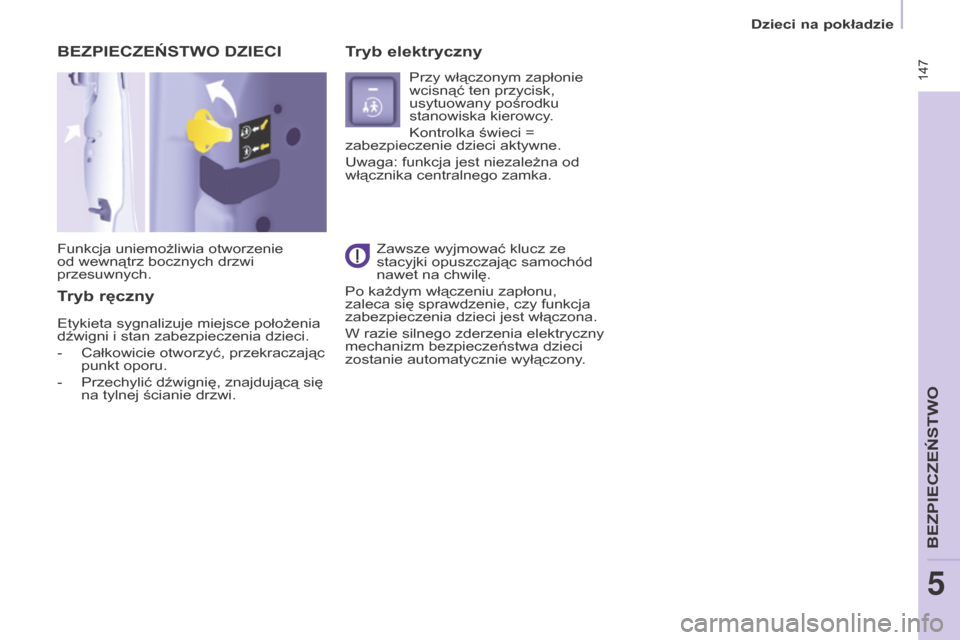

BEZPIECZEŃSTWO DZIECI
Funkcja uniemożliwia otworzenie
od wewnÄ…trz bocznych drzwi
przesuwnych.
Tryb ręcznyTryb elektryczny
Przy włączonym zapłonie
wcisnąć ten przycisk,
usytuowany pośrodku
stanowiska kierowcy.
Kontrolka świeci =
zabezpieczenie dzieci aktywne.
Uwaga: funkcja jest niezależna od
włącznika centralnego zamka.
Zawsze wyjmować klucz ze
stacyjki opuszczając samochód
nawet na chwilÄ™.
Po każdym włączeniu zapłonu,
zaleca siÄ™ sprawdzenie, czy funkcja
zabezpieczenia dzieci jest włączona.
W razie silnego zderzenia elektryczny
mechanizm bezpieczeństwa dzieci
zostanie automatycznie wyłączony.
Etykieta sygnalizuje miejsce położenia
dźwigni i

stan zabezpieczenia dzieci.
-

Całkowicie otworzyć, przekraczając
punkt oporu.
-


Przechylić dźwignię, znajdującą się
na tylnej ścianie drzwi.
BEZPIECZE
STWO
5

148
hak holowniczy
Partner-2-VP_pl_Chap06_Accessoire_ed02-2015
Więcej informacji dotyczących
masy pojazdu i holowanych
przyczep znajduje siÄ™ w
rubryce 9,
w
części "Masy".
hOLOWANIE PrZyCZEPy, PrZyCZEPy CAMPINgOWEJ...
rozmieszczenie Å‚adunku
Należy tak rozłożyć ładunki na
przyczepie, by najcięższe przedmioty
znajdowały się możliwie najbliżej osi
i
by nacisk na główkę haka był zbliżony
do maksymalnego dopuszczalnego
nacisku, jednak nie większy.
Chłodzenie
Holowanie przyczepy pod górę
powoduje zwiększenie temperatury
płynu chłodzącego. Wentylator napędzany jest
elektrycznie, jego zdolność chłodzenia
nie zależy więc od obrotów silnika.
Przeciwnie, należy stosować
wyższe przełożenia skrzyni biegów
w
celu zmniejszenia obrotów silnika
i

konieczne
jest zmniejszenie prędkości
pojazdu.
W każdym przypadku należy zwracać
szczególną uwagę na temperaturę
płynu chłodzącego silnika.
Zalecenia dotyczÄ…ce jazdy
Holowany pojazd powinien mieć
włączony bieg jałowy: skrzynia biegów
w
położeniu luz.
