Peugeot Partner Tepee 2015 Návod k obsluze (in Czech)

29
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
Místo řidiče
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
Středová konzola s displejem
Přístrojová deska bez displeje
-
Otočte vlevo: zobrazí se 24
h nebo
12
h.
-

Otočte vpravo a zvolte 24
h nebo
12
h.
-

Otočte vlevo pro ukončení
seřizování času.
Po přibližně 30

sekundách nečinnosti
se ukazatel vrátí do běžného
zobrazování.
DATUM A ČAS
Středová

konzola bez displeje
Četnost zobrazování času
závisí na modelu (verzi).
Přístup k nastavení "Datum"
je aktivní, pouze pokud
verze modelu umožňuje
zobrazování data v plném
znění.
K nastavení času na
hodinách použijte levý
ovladač přístrojové desky.
-

Otočte vlevo: minuty blikají.
-


Otočte vpravo ke zvýšení hodnoty
minut (pro rychlou změnu údaje
držte tlačítko otočené vpravo).
-


Otočte vlevo: hodiny blikají.
-


Otočte vpravo ke zvýšení hodnoty
hodin (pro rychlou změnu údaje
držte tlačítko otočené vpravo).
PŘIPRAVENI K JÍZDĚ
3

30
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
Místo řidiče
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
Displej C
Stiskněte tlačítko MENU.
Pomocí šipek zvolte funkci
PERSONAL SETTINGS
(OSOBNÍ NASTAVENÍ).
Stiskněte pro potvrzení volby. Pomocí šipek zvolte funkci
DISPLA
y SETTINGS


(NASTAVENÍ DISPLEJE).
Stiskněte pro potvrzení volby.
Pomocí šipek zvolte funkci
DATE AND TIME SETTINGS
(NASTAVENÍ DATA A ČASU). Stiskněte pro potvrzení volby.
Seřiďte parametry jeden po
druhém a potvrzujte tlačítkem
OK.
Poté vyberte záložku OK na
displeji a potvrďte.

31
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
Místo řidiče
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
Dotykový displejF
Zvolte nabídku

" Configuration "
(Nastavení).
F

Na druhé stránce stiskněte
na "

Time/Date " (Čas/
Datum). F

Zvolte "
Adjust time " (Nastavit
čas) nebo " Adjust date " (Nastavit
datum) a upravte hodnoty pomocí
numerické klávesnice, poté
potvrďte. F

Pro opuštění stiskněte

" Confirm " (Potvrdit).
PŘIPRAVENI K JÍZDĚ
3

32
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
Místo řidiče
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
KONTROLKy
Kontrolkajesignalizuje Řešení - akce
STOP rozsvícená,
společně
s další
kontrolkou a
doprovázená
hlášením na
displeji.vážné závady, na které
upozorňují kontrolky
"Hladina brzdové kapaliny",
"Tlak a teplota motorového
oleje", "Teplota chladicí
kapaliny", "Elektronický
rozdělovač brzdného
účinku", "Posilovač řízení".
Je nutno zastavit. Zaparkujte a vypněte
zapalování. Nechte systém zkontrolovat
v servisu sítě PEUGEOT nebo v jiném
odborném servisu.
Parkovací
brzda /
Hladina
brzdové
kapaliny /
Rozdělovač
brzdného
účinku (REF) rozsvícená.
zataženou nebo nedostatečně
uvolněnou parkovací brzdu. Uvolněte parkovací brzdu pro zhasnutí kontrolky.
rozsvícená. nedostatečnou hladinu
brzdové kapaliny. Dolijte okruh odpovídající kapalinou předepsanou
společností PEUGEOT.
stále rozsvícená
i přes správné
množství kapaliny,
společně s
kontrolkou ABS.závadu elektronického
rozdělovače brzdného
účinku.Je nutno zastavit. Zaparkujte a vypněte
zapalování.
Nechte systém zkontrolovat v servisu sítě
PEUGEOT nebo v jiném odborném servisu.
Tlak a teplota
motorového
oleje rozsvícená za
jízdy.
nedostatečný tlak nebo příliš
vysokou teplotu.
Zaparkujte, vypněte zapalování a nechte vychladnout motor. Překontrolujte vizuálně množství oleje.
Ověřte množství vizuálně.
Kapitola 7, část "Náplně".
stále rozsvícená,
i když je množství
správné.vážnou závadu.
Nechte systém zkontrolovat v servisu sítě
PEUGEOT nebo v jiném odborném servisu.
Při každém startování je prováděn kontrolní test, který se projeví rozsvícením série kontrolek. Kontrolky po chvíli zhasnou.
Když je motor v chodu: trvalé svícení nebo blikání kontrolky je výstrahou.
Tato první výstraha může být doprovázena zvukovým signálem a hlášením na displeji.
Nepodceňujte tyto výstrahy.

33
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
Místo řidiče
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015

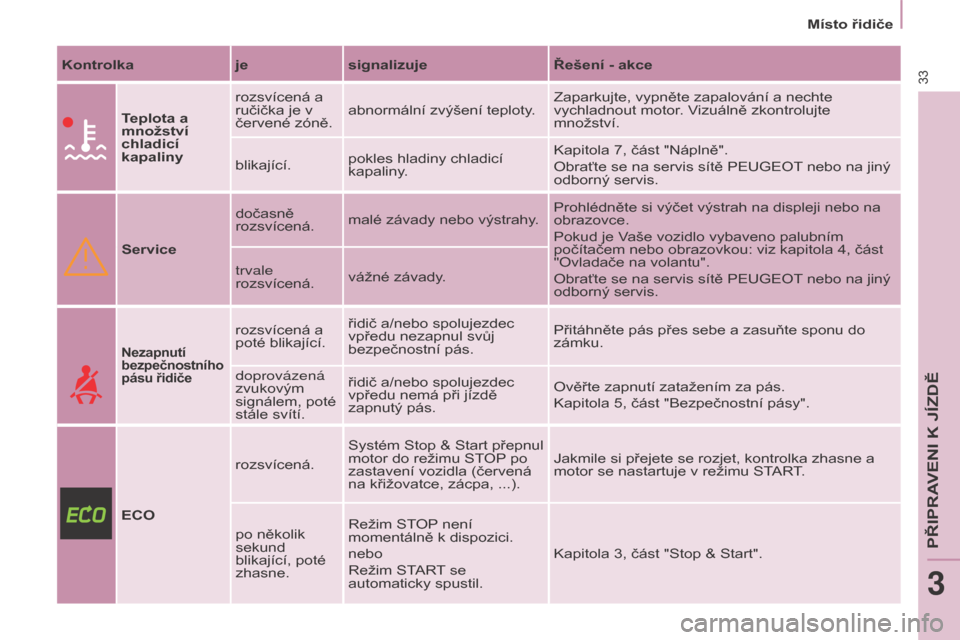

Kontrolkajesignalizuje Řešení - akce
Teplota a
množství
chladicí
kapaliny rozsvícená a
ručička je v
červené zóně.
abnormální zvýšení teploty. Zaparkujte, vypněte zapalování a nechte
vychladnout motor. Vizuálně zkontrolujte
množství.
blikající. pokles hladiny chladicí
kapaliny. Kapitola 7, část "Náplně".
Obraťte se na servis sítě PEUGEOT nebo na jiný
odborný servis.
Service dočasně
rozsvícená.
malé závady nebo výstrahy. Prohlédněte si výčet výstrah na displeji nebo na
obrazovce.
Pokud je Vaše vozidlo vybaveno palubním
počítačem nebo obrazovkou: viz kapitola 4, část
"Ovladače na volantu".
Obraťte se na servis sítě PEUGEOT nebo na jiný
odborný servis.
trvale
rozsvícená.
vážné závady.
Nezapnutí
bezpečnostního
pásu řidiče
rozsvícená a
poté blikající.řidič a/nebo spolujezdec
vpředu nezapnul svůj
bezpečnostní pás. Přitáhněte pás přes sebe a zasuňte sponu do
zámku.
doprovázená
zvukovým
signálem, poté
stále svítí. řidič a/nebo spolujezdec
vpředu nemá při jízdě
zapnutý pás.
Ověřte zapnutí zatažením za pás.
Kapitola 5, část "Bezpečnostní pásy".
ECO rozsvícená.
Systém Stop & Start přepnul
motor do režimu STOP po
zastavení vozidla (červená
na křižovatce, zácpa, ...). Jakmile si přejete se rozjet, kontrolka zhasne a
motor se nastartuje v režimu START.
po několik
sekund
blikající, poté
zhasne. Režim STOP není
momentálně k dispozici.
nebo
Režim START se
automaticky spustil.
Kapitola 3, část "Stop & Start".
PŘIPRAVENI K JÍZDĚ
3

34
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
Místo řidiče
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015

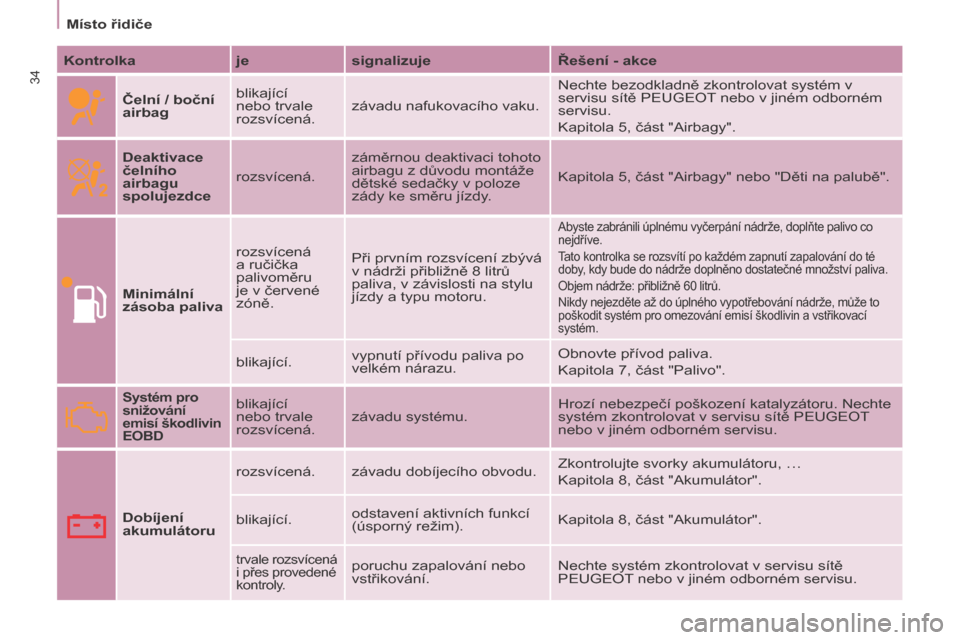

Kontrolkajesignalizuje Řešení - akce
Čelní / boční
airbag blikající
nebo trvale
rozsvícená.
závadu nafukovacího vaku. Nechte bezodkladně zkontrolovat systém v
servisu sítě PEUGEOT nebo v jiném odborném
servisu.
Kapitola 5, část "Airbagy".
Deaktivace
čelního
airbagu
spolujezdce rozsvícená. záměrnou deaktivaci tohoto
airbagu z důvodu montáže
dětské sedačky v poloze
zády ke směru jízdy. Kapitola 5, část "Airbagy" nebo "Děti na palubě".
Minimální
zásoba paliva rozsvícená
a ručička
palivoměru
je v červené
zóně.
Při prvním rozsvícení zbývá
v nádrži přibližně 8
litrů
paliva, v závislosti na stylu
jízdy a typu motoru.
Abyste zabránili úplnému vyčerpání nádrže, doplňte palivo co
nejdříve.
Tato kontrolka se rozsvítí po každém zapnutí zapalování do té
doby, kdy bude do nádrže doplněno dostatečné množství paliva.
Objem nádrže: přibližně 60
litrů.
Nikdy nejezděte až do úplného vypotřebování nádrže, může to
poškodit systém pro omezování emisí škodlivin a vstřikovací
systém.
blikající. vypnutí přívodu paliva po
velkém nárazu. Obnovte přívod paliva.
Kapitola 7, část "Palivo".
Systém pro
snižování
emisí škodlivin
EOBDblikající
nebo trvale
rozsvícená.
závadu systému. Hrozí nebezpečí poškození katalyzátoru. Nechte
systém zkontrolovat v servisu sítě PEUGEOT
nebo v jiném odborném servisu.
Dobíjení
akumulátoru rozsvícená. závadu dobíjecího obvodu.
Zkontrolujte svorky akumulátoru, …
Kapitola 8, část "Akumulátor".
blikající. odstavení aktivních funkcí
(úsporný režim). Kapitola 8, část "Akumulátor".
trvale rozsvícená
i přes provedené
kontroly.poruchu zapalování nebo
vstřikování.Nechte systém zkontrolovat v servisu sítě
PEUGEOT nebo v jiném odborném servisu.

+
ABS
35
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
Místo řidiče
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
KontrolkajesignalizujeŘešení - akce
Posilovač
řízení rozsvícená.
poruchu posilovače.U vozidla funguje klasické řízení bez posilovače.
Nechte systém zkontrolovat v servisu sítě
PEUGEOT nebo v jiném odborném servisu.
Detekce
otevření rozsvícená a
doprovázená
hlášením na displeji. špatně zavřený vstup
do vozidla.
Ověřte, že jsou všechny vstupy do vozidla
zavřené.
ABS trvale rozsvícená. poruchu systému
proti blokování kol.U vozidla funguje klasický brzdový systém.
Obraťte se na servis sítě PEUGEOT nebo na jiný
odborný servis.
ESC blikající.
akci systému ASR
nebo ESC.Systém optimalizuje přenos hnací síly a
umožňuje zlepšit směrovou stabilitu vozidla.
Kapitola 5, část "Bezpečnost při řízení".
trvale rozsvícená. poruchu systému.
Např.: nedostatečně
nahuštěné
pneumatiky.
Např.: zkontrolujte tlak v pneumatikách.
Nechte systém zkontrolovat v servisu sítě PEUGEOT nebo v jiném
odborném servisu.
(Snímač rychlosti na kole, hydraulický blok, ...).
Pokles tlakurozsvícená.
Tlak vzduchu v jednom
nebo více kolech je
nedostatečný.Co nejdříve překontrolujte tlak vzduchu v pneumatikách.
Tato kontrola by měla být provedena na studených
pneumatikách.
blikající a poté
trvale rozsvícená,
doprovázená
rozsvícením
kontrolky Service
a, podle výbavy,
zobrazením hlášení. Systém detekce tlaku
v pneumatikách má
závadu nebo některé
kolo nemá snímač
tlaku.
Sledování poklesu tlaku již není zajištěno.
Nechte systém překontrolovat v servisu sítě
PEUGEOT nebo v jiném odborném servisu.
Filtr pevných
částic svítící.
poruchu funkce
filtru pevných částic
(množství aditiva nafty,
riziko ucpání, ...).Nechte filtr překontrolovat v servisu sítě
PEUGEOT nebo v jiném odborném servisu.
Kapitola 7, část "Náplně".
PŘIPRAVENI K JÍZDĚ
3

36
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
Místo řidiče
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015

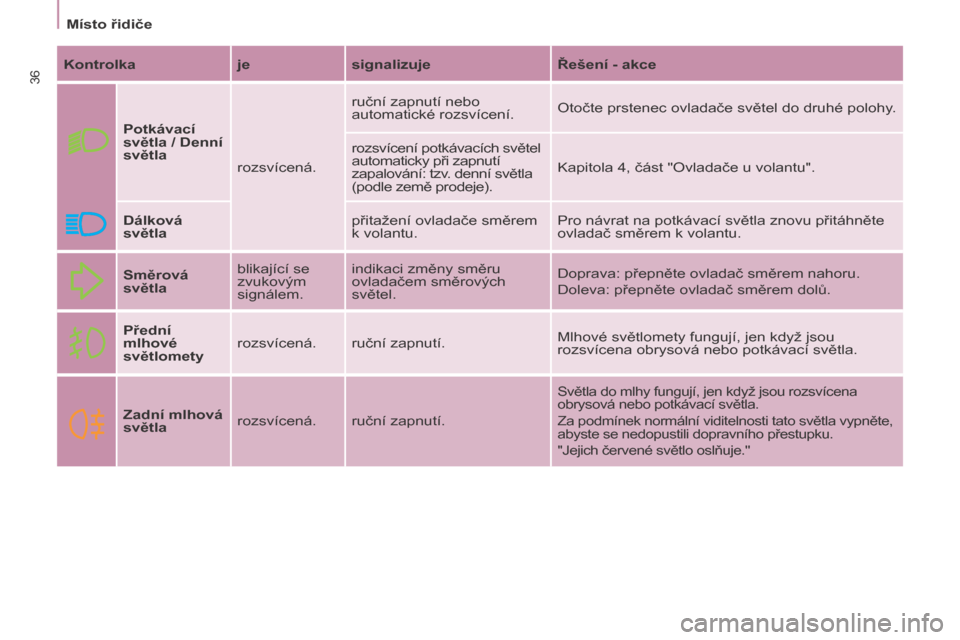

Kontrolkajesignalizuje Řešení - akce
Potkávací
světla / Denní
světla rozsvícená.ruční zapnutí nebo
automatické rozsvícení.
Otočte prstenec ovladače světel do druhé polohy.
rozsvícení potkávacích světel
automaticky při zapnutí
zapalování: tzv. denní světla
(podle země prodeje). Kapitola 4, část "Ovladače u volantu".
Dálková
světla přitažení ovladače směrem
k volantu.Pro návrat na potkávací světla znovu přitáhněte
ovladač směrem k volantu.
Směrová
světla blikající se
zvukovým
signálem.indikaci změny směru
ovladačem směrových
světel.
Doprava: přepněte ovladač směrem nahoru.
Doleva: přepněte ovladač směrem dolů.
Přední
mlhové
světlomety rozsvícená. ruční zapnutí.
Mlhové světlomety fungují, jen když jsou
rozsvícena obrysová nebo potkávací světla.
Zadní mlhová
světla rozsvícená. ruční zapnutí.
Světla do mlhy fungují, jen když jsou rozsvícena
obrysová nebo potkávací světla.
Za podmínek normální viditelnosti tato světla vypněte,
abyste se nedopustili dopravního přestupku.
"Jejich červené světlo oslňuje."

37
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
Místo řidiče
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015

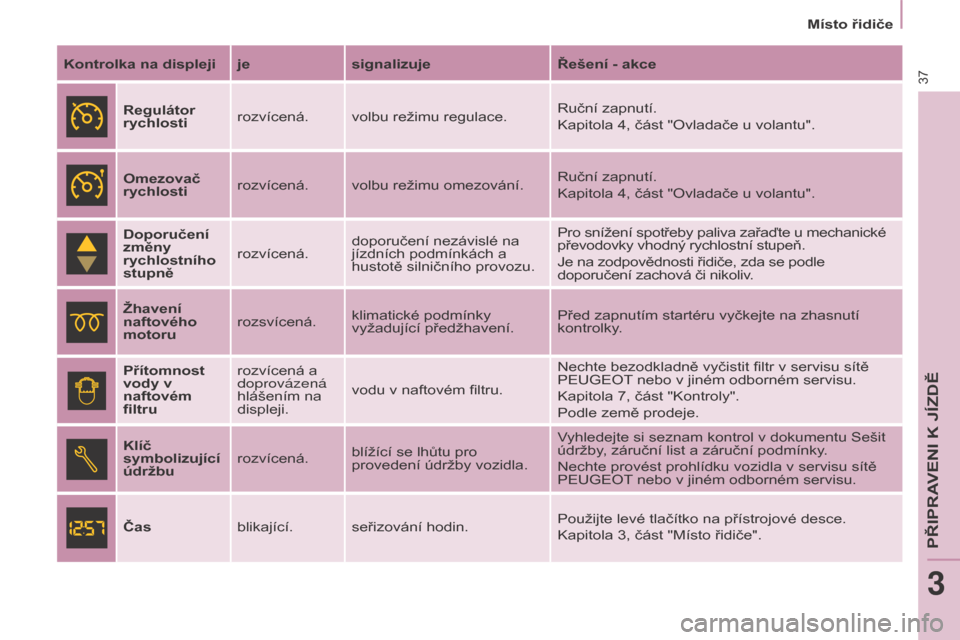

Kontrolka na displeji jesignalizujeŘešení - akce
Regulátor
rychlosti rozvícená. volbu režimu regulace. Ruční zapnutí.
Kapitola 4, část "Ovladače u volantu".
Omezovač
rychlosti rozvícená. volbu režimu omezování. Ruční zapnutí.
Kapitola 4, část "Ovladače u volantu".
Doporučení
změny
rychlostního
stupně rozvícená.
doporučení nezávislé na
jízdních podmínkách a
hustotě silničního provozu. Pro snížení spotřeby paliva zařaďte u mechanické
převodovky vhodný rychlostní stupeň.
Je na zodpovědnosti řidiče, zda se podle
doporučení zachová či nikoliv.
ž

havení
naftového
motoru rozsvícená.
klimatické podmínky
vyžadující předžhavení. Před zapnutím startéru vyčkejte na zhasnutí
kontrolky.
Přítomnost
vody v
naftovém
filtru rozvícená a
doprovázená
hlášením na
displeji.
vodu v naftovém filtru. Nechte bezodkladně vyčistit filtr v servisu sítě
PEUGEOT nebo v jiném odborném servisu.
Kapitola 7, část "Kontroly".
Podle země prodeje.
Klíč
symbolizující
údržbu rozvícená.
blížící se lhůtu pro
provedení údržby vozidla. Vyhledejte si seznam kontrol v dokumentu Sešit
údržby, záruční list a záruční podmínky.
Nechte provést prohlídku vozidla v servisu sítě
PEUGEOT nebo v jiném odborném servisu.
Čas blikající. seřizování hodin. Použijte levé tlačítko na přístrojové desce.
Kapitola 3, část "Místo řidiče".
PŘIPRAVENI K JÍZDĚ
3

+
38
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
Místo řidiče
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
Aditivum AdBlue®
Více informací o doplňování naleznete v kapitole 7, část "Aditivum AdBlue®".
Výstrahy Informace
Řešení - akce
1. úroveň výstrahy
Při zapnutí zapalování zazní zvukový signál.
Výstrahy jsou přechodné a trvalé při zapnutí zapalování
nebo za jízdy.
Dojezd vozidla je odečítán od 2
400 km (1 500 mil) do
600
km (375 mil).
Dojezdová vzdálenost se snižuje po ujetí každých 300
km
(200
mil).
Obsah aditiva v nádržce poklesl na množství
postačující na ujetí méně než 2 400 km (1 500 mil).
Doplňte neprodleně potřebné množství aditiva z
kanystru nebo láhve AdBlue
®.
2. úroveň výstrahy
Při zapnutí zapalování zazní zvukový signál.
Výstrahy jsou přechodné (každých 30

sekund) a
trvalé při každém zapnutí zapalování nebo za jízdy.
Dojezdová vzdálenost vozidla je odečítána od
600

km (375

mil) až do 0

km, poté se snižuje po
ujetí každých 50

km (30

mil). Doplňte povinně aditivum AdBlue
®, bez čekání na
jeho úplné vypotřebování.
Na displeji. Přechodná výstraha: "NO START IN" (Zákaz
startování za).
Na dotykové
obrazovce. Zvolte:
-

"Asistenční syst. řidiče".
-


"Diagnostika". Zobrazí se zbývající dojezdová vzdálenost.
3. úroveň výstrahy
Nádržka aditiva

AdBlue
® je prázdná. Startování je znemožněno.
Je nezbytné doplnit do nádržky minimálně 3,8
l
aditiva AdBlue®.
