Peugeot Partner Tepee 2016 Betriebsanleitung (in German)

149
Zugbetrieb
Partner-2-VP_de_Chap06_Accessoire_ed02-2015
Was Sie beachten sollten
Bei besonders starker Beanspruchung (Ziehen der
maximalen Anhängelast an einer starken Steigung bei
hoher Temperatur) wird die Motorleistung automatisch
begrenzt. In diesem Falle bringt die automatische
Abschaltung der Klimaanlage dem Motor wieder mehr
Leistung.
Reifen
Prüfen Sie den Reifendruck an Zugfahrzeug und
Anhänger und beachten Sie die empfohlenen
Reifendruckwerte.Abschnitt 7, Absatz "Füllstände"Beim

Aufleuchten
der Warnleuchte für
die

Kühlflüssigkeitstemperatur anhalten
und den Motor so schnell wie möglich
abstellen.Bremsen
Bei Zugbetrieb verlängert sich der Bremsweg.
Deshalb stets mit mäßigem

Tempo fahren, rechtzeitig
zurückschalten und sanft abbremsen.
Zugbetrieb
Wir empfehlen Ihnen, Original-PEUGEOT-
Anhängerkupplungen und -Verkabelungen
zu benutzen, die schon bei der Konzeption
Ihres Fahrzeugs getestet und zugelassen
wurden. Sie sollten die Vorrichtung vom
PEUGEOT-Händlernetz montieren lassen.
Sollte die Montage nicht vom PEUGEOT-
Händlernetz ausgeführt werden, muss der
Einbau unbedingt unter Verwendung der
elektrischen Vorbereitung am Fahrzeugheck
sowie entsprechend den Empfehlungen des
Herstellers erfolgen.
Ergänzend zu den oben aufgeführten
allgemeinen Hinweisen machen wir
Sie auf das Risiko des Einbaus von
Anhängerkupplungen oder elektrischen
Zubehörteilen aufmerksam, die nicht von
PEUGEOT empfohlen werden. Der Einbau
solcher Produkte kann eine Fehlfunktion des
Elektroniksystems Ihres Fahrzeugs nach
sich ziehen. Bitte erkundigen Sie sich zuvor
beim Hersteller.
Seitenwind
Die
Seitenwindempfindlichkeit ist größer, deshalb
angepasst und mit mäßiger Geschwindigkeit fahren.
ABS/ESP
ABS und ESP

wirken nur auf das Fahrzeug, nicht auf
den Anhänger oder Wohnwagen.
EinparkhilfeWenn das Fahrzeug als Zugfahrzeug benutzt wird, ist
die Einparkhilfe hinten unwirksam.
Abschnitt 9, Absatz "Kenndaten"
ZUBEHÖR
6

150
Zugbetrieb
Partner-2-VP_de_Chap06_Accessoire_ed02-2015
SCHWANENHALS-ANHäNGERKUPPLUNG MIT S CHLÜSSEL , OHNE W ERKZEUG
AUSBAUBAR
Präsentation
Die eingebaut gelieferte Schwanenhals-
Anhängerkupplung kann leicht demontiert und
wieder montiert werden. Hierzu ist kein Werkzeug
erforderlich.
Empfehlungen zu Montage und vor jeglicher
Verwendung
Prüfen Sie, dass der Schwanenhals richtig verriegelt
ist, indem Sie die folgenden Punkte überprüfen:
-

die grüne Kennzeichnung des Rads ist sichtbar
,
-

das Sicherheitsschloss des Rads ist nach hinten
gerichtet,
-


das Sicherheitsschloss ist geschlossen und der
Schlüssel abgezogen; das Rad kann nicht mehr
betätigt werden,
-


der Schwanenhals darf sich in seiner Halterung
nicht mehr bewegen.
V

ergessen Sie bei der Befestigung der
Anhängerkupplung nicht, das Kabel des elektrischen
Kabelstrangs anzuschließen.
Montage

151
Zugbetrieb
Partner-2-VP_de_Chap06_Accessoire_ed02-2015
Während der Verwendung
Entriegeln Sie die Vorrichtung niemals, solange
der Anhänger oder der Lastenträger auf dem
Schwanenhals installiert ist.
Nach der Verwendung
Bei Fahrten ohne Anhänger oder Lastenträger
muss der Schwanenhals ausgebaut und
der Verschluss in die Halterung eingefügt werden.
Diese Maßnahme ist besonders wichtig, wenn der
Schwanenhals die freie Sicht auf das Kennzeichen
oder die Beleuchtung einschränken könnte.Demontage
Pflege
Der Schwanenhals kann nur dann richtig
funktionieren, wenn er selbst sowie seine Halterung
sauber sind.
Bevor das Fahrzeug mit einem Hochdruckreiniger
gereinigt wird, muss der Schwanenhals ausgebaut
und der Verschluss in die Halterung eingeführt
werden.
ZUBEHÖR
6

152
Partner-2-VP_de_Chap06_Accessoire_ed02-2015
SONSTIGES ZUBEHÖR
Diese Zubehörteile, die auf Zuverlässigkeit und
Sicherheit getestet und zugelassen wurden, sind
alle für Ihr Fahrzeug geeignet. Es steht Ihnen ein
umfangreiches Sortiment an empfohlenem Zubehör
und Originalteilen zur Verfügung.
Eine weitere Produktpalette für die Bereiche Komfort,
Freizeit und Pflege steht ebenfalls zur Verfügung:
Alarmanlage, Diebstahlgravur, Verbandskasten,
Sicherheitsweste, Einparkhilfe vorne und
hinten, Warndreieck, Diebstahlschutzmutter für
Aluminiumfelgen, ...
Airbagtaugliche Vordersitzbezüge, Sitzbank,
Gummimatten, Teppichmatten, Schneeketten,
Jalousien, Fahrradträger für Heckklappe, ...
Um die Pedale ungehindert betätigen zu können:
-

achten Sie darauf, dass die Fußmatten und die
zugehörigen Befestigungen korrekt ausgerichtet
sind,
-


legen Sie keinesfalls mehrere Fußmatten
übereinander

. Autoradio, Freisprecheinrichtung, Lautsprecher,
CD-Wechsler, Navigationssystem, USB Box,
Multimedia-Set, ...
Bei allen Audio- und Telematikgeräten, die angeboten
werden, sind beim Einbau eines Geräts aus dieser
Produktgruppe die Besonderheiten des Geräts und
die Kompatibilität mit den Leistungsmerkmalen der
Serienfahrzeugausstattung zu berücksichtigen.
Informieren Sie sich zuvor bei einem Vertreter des
PEUGEOT-Händlernetzes.
Maximallast der Dachträger
-

Querträger auf Längsträgern: 75
kg
(diese Träger sind nicht mit dem
Multifunktionsdach kombinierbar)
Einbau von Funksendern
Vor dem nachträglichen Einbau eines Funksenders
mit Außenantenne an Ihrem Fahrzeug empfehlen
wir Ihnen, sich an einen Vertreter des PEUGEOT-
Händlernetzes zu wenden.
Der PEUGEOT-Vertragshändler
kann Sie über
die Eigenschaften der Funksender informieren
(Frequenzband, maximale Sendeleistung,
Antennenposition, spezielle Einbauvoraussetzungen),
die gemäß der Richtlinie über die elektromagnetische
Verträglichkeit von Kraftfahrzeugen (2004/104/EG)
eingebaut werden können. Schmutzfänger vorne, Schmutzfänger hinten,
Leichtmetallräder 15/17
Zoll, Radkastenverkleidung,
Lederlenkrad, ...
Scheibenwaschflüssigkeit,
Reinigungs-
und W

artungsmittel für innen und außen,
Ersatzglühlampen, ...
Der Einbau eines nicht von Automobiles
PEUGEOT empfohlenen elektrischen
Gerätes oder Zubehörteils kann zu einer
Betriebsstörung in der elektronischen Anlage Ihres
Fahrzeugs führen. Wir bitten Sie, dies zur Kenntnis
zu nehmen, und empfehlen Ihnen, sich an einen
Vertreter des Händlernetzes zu wenden, der Ihnen
gerne die empfohlenen Geräte und Zubehörteile
zeigt.
Je nach Vertriebsland ist das Mitführen von
Sicherheitswesten, Warndreiecken und
Ersatzglühlampen
im Fahrzeug Pflicht.
Ausrüstung

153
PARTNER-2-VP_DE_CHAP07_VERIFICATION_ED02-2015

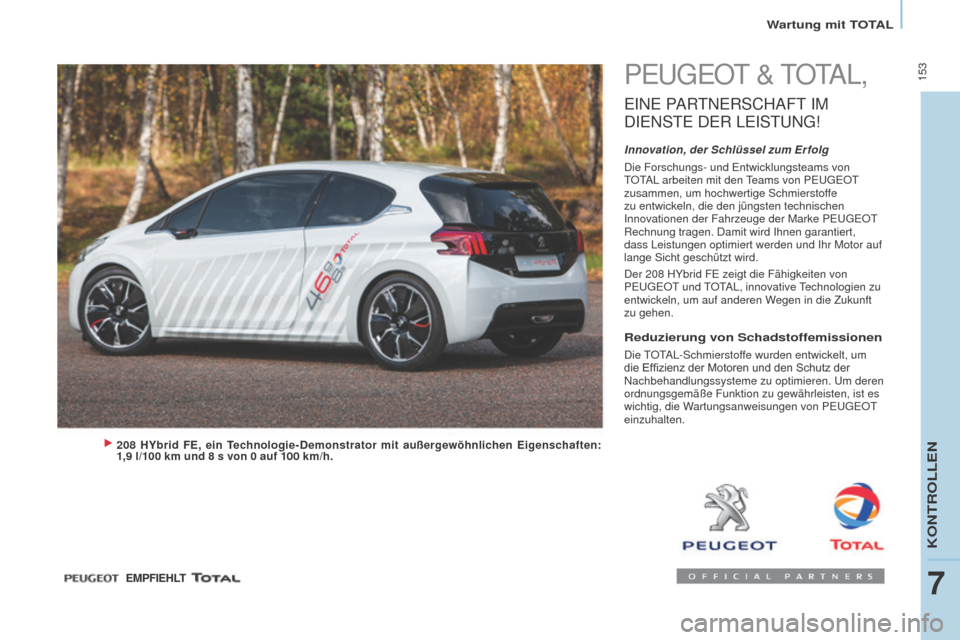

Wartung mit TOTAL
PEUGEOT & TOTAL,
EINE PARTNERSCHAFT IM
D
IE
NSTE

DER
LE
ISTUNG
!
Innovation, der Schlüssel zum Er folg
Die Forschungs- und Entwicklungsteams von
TOTAL arbeiten mit den Teams von PEUGEOT
zusammen, um hochwertige Schmierstoffe
zu entwickeln, die den jüngsten technischen
Innovationen der Fahrzeuge der Marke PEUGEOT
Rechnung tragen. Damit wird Ihnen garantiert,
dass Leistungen optimiert werden und Ihr Motor auf
lange Sicht geschützt wird.
Der 208
HYbrid FE zeigt die Fähigkeiten von
PEUGEOT und TOTAL, innovative Technologien zu
entwickeln, um auf anderen Wegen in die Zukunft
zu gehen.
208 Hybrid FE, ein Technologie-Demonstrator mit außergewöhnlichen Eigenschaften:
1,9 l/100 km und 8 s von 0 auf 100 km/h.
Reduzierung von Schadstoffemissionen
Die TOTAL-Schmierstoffe wurden entwickelt, um
die
Effizienz der Motoren und den Schutz der
Nachbehandlungssysteme zu optimieren. Um deren
ordnungsgemäße Funktion zu gewährleisten, ist es
wichtig, die W

artungsanweisungen von PEUGEOT
einzuhalten.
EMPFIEHLT
KONTROLLEN
7

154
PARTNER-2-VP_DE_CHAP07_VERIFICATION_ED02-2015
ÖFFNEN DER MOTORHAUBE
Haubenstütze
Befestigen Sie die Haubenstütze in der
entsprechenden Aufnahme, die durch einen Aufkleber
auf der linken Seite des Fahrzeugs gekennzeichnet
ist, um die Motorhaube offen zu halten.
Rasten Sie die Haubenstütze vor dem Schließen der
Motorhaube vorsichtig in der zugehörigen Klemme ein.
Außen
Heben Sie die Motorhaube etwas an und schieben
Sie
Ihre flache Hand mit der Handfläche nach
unten dazwischen, um den Zugang zum Hebel zu
erleichtern.
Drücken Sie mit dieser Hand den Hebel nach links
und öf

fnen Sie die Motorhaube.
Innen
Ziehen Sie den Hebel unter dem Armaturenbrett an,
um die Motorhaube zu entriegeln.
Schließen
Senken Sie die Motorhaube ab und lassen Sie sie
aus geringer Höhe zufallen. Überprüfen Sie, ob sie
richtig eingerastet ist.
Öffnen Sie Motorhaube möglichst nicht bei starkem
Wind.
Öffnen der Motorhaube

155
PARTNER-2-VP_DE_CHAP07_VERIFICATION_ED02-2015
BENZINMOTOR
1. Behälter für Flüssigkeit für die
Frontscheibenwaschanlage
2.
Sicherungskasten
3. Behälter
für Kühlflüssigkeit Batterieanschlüsse:
+ Positiver Metallpunkt
- Negativer Metallpunkt (Masse)
Seien Sie bei Arbeiten im Motorraum bitte vorsichtig.
4. Behälter für Bremsflüssigkeit und Hydraulikflüssigkeit
(Kupplung)
5. Luftfilter
6.
Ölmessstab7.
Motoröl-Einfüllöffnung
8. Behälter
für Servolenkungsflüssigkeit
KONTROLLEN
7
Motorraum

156
PARTNER-2-VP_DE_CHAP07_VERIFICATION_ED02-2015
DIESELMOTOR
4. Behälter für Bremsflüssigkeit und Hydraulikflüssigkeit
(Kupplung)
5. Luftfilter
6.
Ölmessstab 7.
Motoröl-Einfüllöffnung
8. Behälter
für Servolenkungsflüssigkeit
9.
Entlüftungspumpe
1.
Behälter für Flüssigkeit der
Frontscheibenwaschanlage
2.

Sicherungskasten
3. Behälter

für

Kühlflüssigkeit Batterieanschlüsse:
+ Positiver Metallpunkt
- Negativer Metallpunkt (Masse)
Seien Sie bei Arbeiten im Motorraum bitte vorsichtig.
Motorraum

157
PARTNER-2-VP_DE_CHAP07_VERIFICATION_ED02-2015
FÜLLSTäNDE
Ölwechsel
Er muss unbedingt entsprechend dem Wartungsplan
des Herstellers in den vorgesehenen Abständen
vorgenommen werden. Über die Vorschriften können
Sie sich beim PEUGEOT-Händlernetz informieren.
Ziehen Sie vor dem Befüllen den Ölmessstab heraus.
Prüfen Sie den Füllstand nach dem Befüllen
(Maximum niemals überschreiten).
Denken Sie daran, den Deckel wieder auf den
Behälter zu schrauben, bevor Sie die Motorhaube
wieder schließen.
Füllstand der Bremsflüssigkeit
Die Flüssigkeit muß unbedingt in den im
Wartungsplan des Herstellers vorgesehenen
Abständen ausgetauscht werden.
Verwenden Sie die vom Hersteller empfohlenen, den
DOT4
Normen entsprechenden Betriebsstoffe.
Die Flüssigkeit muss zwischen den auf dem Behälter
befindlichen
Markierungen MINI und MAXI stehen.
Wenn
Sie häufig Bremsflüssigkeit nachfüllen müssen,
deutet dies auf einen Defekt hin, den Sie so schnell
wie möglich von einem V

ertreter des PEUGEOT-
Händlernetzes
oder von einer qualifizierten
Fachwerkstatt beheben lassen sollten.
Kontrollleuchten
Wenn Sie die Motorabdeckung entfernen /
wieder einbauen müssen, gehen Sie vorsichtig
zu Werke, damit die Befestigungsklammern
nicht beschädigt werden.
Ölstand
Es wird empfohlen, den Ölstand alle 5000 km zu
kontrollieren und falls notwendig, Öl zwischen
2
Ölwechseln nachzufüllen.
Die Kontrolle erfolgt bei waagerecht stehendem
Fahrzeug und kaltem Motor mit Hilfe des
Ölmessstabes.
Ölmessstab
Wahl des Viskositätsgrades
Das Öl muss in jedem Fall entsprechend dem
Wartungsplan den Qualitätsnormen des Herstellers
genügen.
Diese
Kontrollen gehören zur gängigen Pflege
und Unterhaltung Ihres Fahrzeugs und dienen
der Erhaltung seines guten Betriebszustands.
Informieren Sie sich über die diesbezüglich geltenden
V
orschriften im PEUGEOT-Händlernetz oder im
Service-/Garantieheft, das sich in der Mappe mit den
Borddokumenten befindet
Die Kontrolle durch die Leuchten
des Kombiinstruments wird in
Abschnitt 3 behandelt, Unterabschnitt
"Bedienungseinheit".
2
Markierungen auf dem
Ölmessstab:
A = Maximum
Wenn Sie diese Markierung
überschritten haben, wenden
Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder
eine
qualifizierte Fachwerkstatt.
B = Minimum
Der Ölstand darf nie unter diese
Markierung absinken.
Um die Betriebssicherheit
des Motors und der
Abgasreinigungsanlage auf
Dauer zu gewährleisten, darf
dem Motoröl kein Zusatzmittel
beigegeben werden.
KONTROLLEN
7
Füllstände

158
PARTNER-2-VP_DE_CHAP07_VERIFICATION_ED02-2015
Füllstand der Kühlflüssigkeit
Verwenden Sie ausschließlich die vom Hersteller
empfohlene Flüssigkeit.
Andernfalls laufen Sie Gefahr, den Motor
schwer zu beschädigen.
Bei warmem Motor reguliert der Motorventilator die
Temperatur
der Kühlflüssigkeit. Da er aus diesem

Grunde auch nach

Abziehen des Zündschlüssels
gegebenenfalls weiterläuft und außerdem das
Kühlsystem unter Druck steht, darf frühestens eine
Stunde nach Abstellen des Motors daran gearbeitet
werden.
Um jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur um
1/4
Umdrehung auf und lassen Sie den Druck
absinken. Wenn der Druck abgesunken ist,
können Sie den Verschluss ganz entfernen und
Kühlflüssigkeit
nachfüllen.
Wenn
Sie häufig Kühlflüssigkeit nachfüllen müssen,
deutet dies auf einen Defekt hin, den Sie so schnell
wie möglich von einem V

ertreter des PEUGEOT-
Händlernetzes beheben lassen sollten.
Flüssigkeitsstand der Servolenkung
Schrauben Sie bei eben geparktem Fahrzeug und
kaltem Motor den mit dem Messstab verbundenen
Deckel ab und kontrollieren Sie den Füllstand. Die
Flüssigkeit muss zwischen den Markierungen MINI
und MAXI stehen. Zur
Regeneration des Partikelfilters empfiehlt es sich, bei entsprechender V
erkehrslage sobald
wie möglich für mindestens fünf Minuten mit einer
Geschwindigkeit von 60
km/h oder mehr zu fahren
(bis die Meldung verschwindet und die Service-
Kontrollleuchte erlischt).
Während
der Regeneration des Partikelfilters kann
es zu Relaisgeräuschen unter dem

Armaturenbrett
kommen.
Falls die Meldung weiterhin angezeigt wird und die
Kontrollleuchte nicht erlischt, wenden Sie sich bitte
an
das PEUGEOT-Händlernetz oder eine qualifizierte
Fachwerkstatt.
Nachfüllen
Die Flüssigkeit muss zwischen den auf dem
Ausdehnungsgefäß


befindlichen

Markierungen

MINI und MAXI stehen. W

enn Sie mehr als 1

Liter
nachfüllen müssen, lassen Sie den Kühlkreislauf von
einem Vertreter des PEUGEOT-Händlernetzes oder
von

einer

qualifizierten

Fachwerkstatt

überprüfen.
Füllstand der Scheiben- und
Scheinwerferwaschanlage
Zur optimalen Reinigung und zu Ihrer eigenen
Sicherheit raten wir Ihnen, die von PEUGEOT
empfohlenen Reinigungsmittel zu verwenden.
Um ein optimales Reinigungsergebnis zu erzielen
und ein Einfrieren zu vermeiden, sollte diese
Flüssigkeit nicht einfach mit Wasser aufgefüllt oder
durch Wasser ersetzt werden.
Inhalt des Scheibenwaschbehälters: ca. 3 Liter
Sofern Ihr Fahrzeug mit einer
Scheinwerferwaschanlage ausgestattet ist, beträgt
der Inhalt des Behälters 6
Liter.
Flüssigkeitsstand
Dieselzusatz
(Diesel mit Partikelfilter)
Nachfüllen
Der Zusatz muss unbedingt und unverzüglich von
einem Vertreter des PEUGEOT-Händlernetzes oder
von einer qualifizierten Fachwerkstatt nachgefüllt
werden.
Verbrauchte Betriebsstoffe
Vermeiden Sie längeren Hautkontakt mit Altöl.
Die Bremsflüssigkeit ist schädlich und stark ätzend.
Gießen
Sie
Altöl,
Brems-, oder Kühlflüssigkeit nicht in
die Kanalisation oder ins Erdreich, sondern entsorgen
sie diese in den vom PEUGEOT

-Händlernetz dafür
bereitgestellten Containern.
Der Mindeststand des Dieselzusatzes wird Ihnen
durch

das

Aufleuchten


der

Service-Kontrollleuchte

angezeigt, verbunden mit einem akustischen Signal
und einer Meldung am Bildschirm.
Erfolgt dies bei laufendem Motor

, deutet es auf
eine

Sättigung

des

Partikelfilters

hin

(sehr

langer

Stadtfahrbetrieb: geringe Geschwindigkeit, lange
Staus usw

.).
Füllstände
