Peugeot Partner Tepee 2016 Manuale del proprietario (in Italian)

11 9

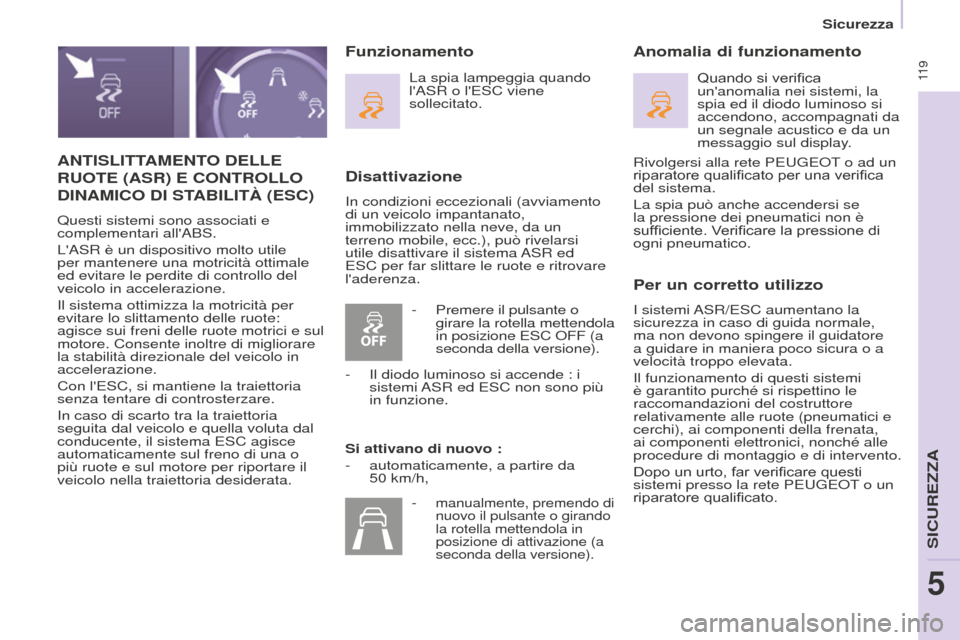

ANTISLITTAMENTO DELLE
RUOTE
(ASR) E CONTROLLO
DINAMICO

DI STABILIT à (ESC)
Questi sistemi sono associati e
complementari all'ABS.
L'ASR è un dispositivo molto utile
per mantenere una motricità ottimale
ed evitare le perdite di controllo del
veicolo in accelerazione.
Il sistema ottimizza la motricità per
evitare lo slittamento delle ruote:
agisce sui freni delle ruote motrici e sul
motore. Consente inoltre di migliorare
la stabilità direzionale del veicolo in
accelerazione.
Con l'ESC, si mantiene la traiettoria
senza tentare di controsterzare.
In caso di scarto tra la traiettoria
seguita dal veicolo e quella voluta dal
conducente, il sistema ESC agisce
automaticamente sul freno di una o
più ruote e sul motore per riportare il
veicolo nella traiettoria desiderata.
Disattivazione
In condizioni eccezionali (avviamento
di un veicolo impantanato,
immobilizzato nella neve, da un
terreno mobile, ecc.), può rivelarsi
utile disattivare il sistema ASR ed
ESC per far slittare le ruote e ritrovare
l'aderenza.
Anomalia di funzionamento
Per un corretto utilizzo
I sistemi ASR/ESC aumentano la
sicurezza in caso di guida normale,
ma non devono spingere il guidatore
a guidare in maniera poco sicura o a
velocità troppo elevata.
Il funzionamento di questi sistemi
è garantito purché si rispettino le
raccomandazioni del costruttore
relativamente alle ruote (pneumatici e
cerchi), ai componenti della frenata,
ai componenti elettronici, nonché alle
procedure di montaggio e di intervento.
Dopo un urto, far verificare questi
sistemi presso la rete PEUGEOT o un
riparatore qualificato.
Funzionamento
La spia lampeggia quando
l'ASR o l'ESC viene
sollecitato.
Si attivano di nuovo :
-

automaticamente, a partire da
50


km/h, Quando si verifica
un'anomalia nei sistemi, la
spia ed il diodo luminoso si
accendono, accompagnati da
un segnale acustico e da un
messaggio sul display.
-

Premere il pulsante o

girare la rotella mettendola
in posizione ESC OFF (a
seconda della versione).
-

Il diodo luminoso si accende : i
sistemi

ASR ed ESC non sono più
in funzione.
-

manualmente, premendo di
nuovo il pulsante o girando
la rotella mettendola in
posizione di attivazione (a
seconda della versione).
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato per una verifica
del sistema.
La spia può anche accendersi se
la pressione dei pneumatici non è
sufficiente. Verificare la pressione di
ogni pneumatico.
Sicurezza
SICUREZZA
5

120

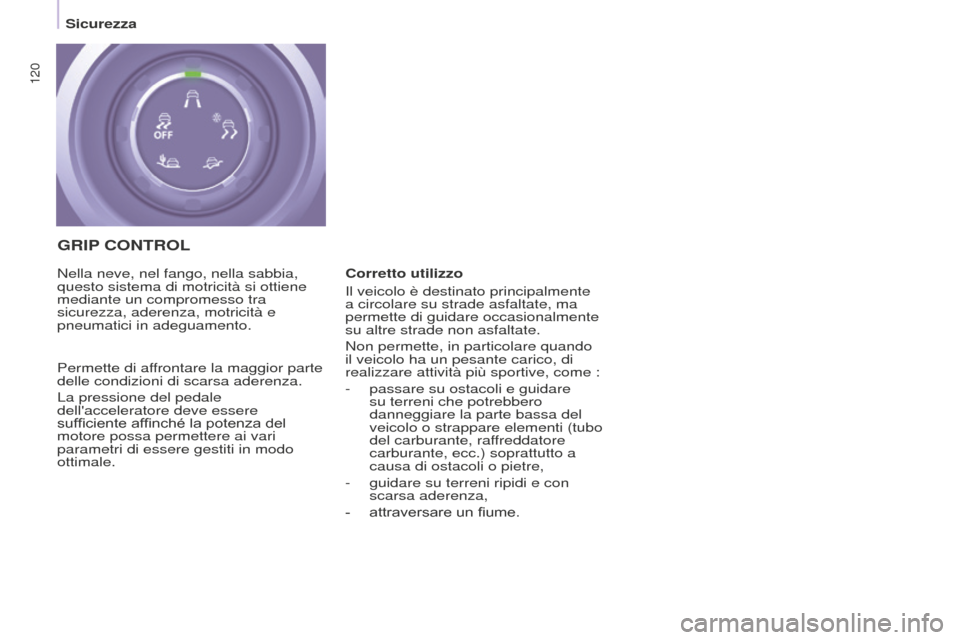

GRIP CONTROL
Corretto utilizzo
Il veicolo è destinato principalmente
a circolare su strade asfaltate, ma
permette di guidare occasionalmente
su altre strade non asfaltate.
Non permette, in particolare quando
il veicolo ha un pesante carico, di
realizzare attività più sportive, come :
-

passare su ostacoli e guidare
su terreni che potrebbero
danneggiare la parte bassa del
veicolo o strappare elementi (tubo
del carburante, raf

freddatore
carburante, ecc.) soprattutto a
causa di ostacoli o pietre,
-

guidare su terreni ripidi e con
scarsa aderenza,
-


attraversare un fiume.
Nella neve, nel fango, nella sabbia,
questo sistema di motricità si ottiene
mediante un compromesso tra
sicurezza, aderenza, motricità e
pneumatici in adeguamento.
Permette di af

frontare la maggior parte
delle condizioni di scarsa aderenza.
La pressione del pedale
dell'acceleratore deve essere
sufficiente affinché la potenza del
motore possa permettere ai vari
parametri di essere gestiti in modo
ottimale.
Sicurezza

121

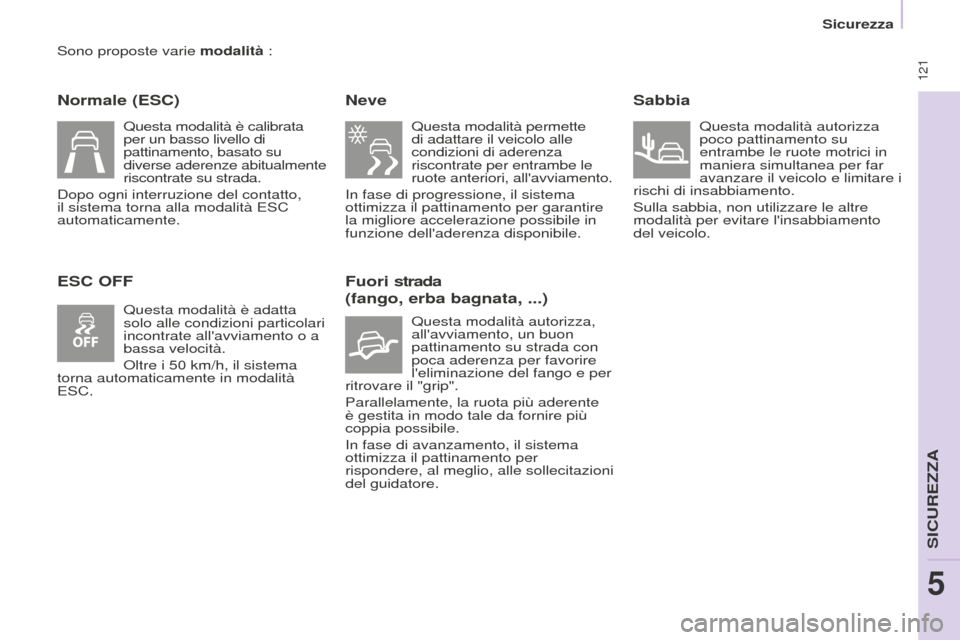

Sono proposte varie modalità :
Normale (ESC)
ESC OFFNeve
Questa modalità permette
di adattare il veicolo alle
condizioni di aderenza
riscontrate per entrambe le
ruote anteriori, all'avviamento.
In fase di progressione, il sistema
ottimizza il pattinamento per garantire
la migliore accelerazione possibile in
funzione dell'aderenza disponibile.
Fuori strada
(fango, erba bagnata, ...)
Questa modalità autorizza,
all'avviamento, un buon
pattinamento su strada con
poca aderenza per favorire
l'eliminazione del fango e per
ritrovare il "grip".
Parallelamente, la ruota più aderente
è gestita in modo tale da fornire più
coppia possibile.
In fase di avanzamento, il sistema
ottimizza il pattinamento per
rispondere, al meglio, alle sollecitazioni
del guidatore.
Sabbia
Questa modalità autorizza
poco pattinamento su
entrambe le ruote motrici in
maniera simultanea per far
avanzare il veicolo e limitare i
rischi di insabbiamento.
Sulla sabbia, non utilizzare le altre
modalità per evitare l'insabbiamento
del veicolo.
Questa modalità è calibrata
per un basso livello di
pattinamento, basato su
diverse aderenze abitualmente
riscontrate su strada.
Dopo ogni interruzione del contatto,
il sistema torna alla modalità ESC
automaticamente.
Questa modalità è adatta
solo alle condizioni particolari
incontrate all'avviamento o a
bassa velocità.
Oltre i 50

km/h, il sistema
torna automaticamente in modalità
ESC.
Sicurezza
SICUREZZA
5

122

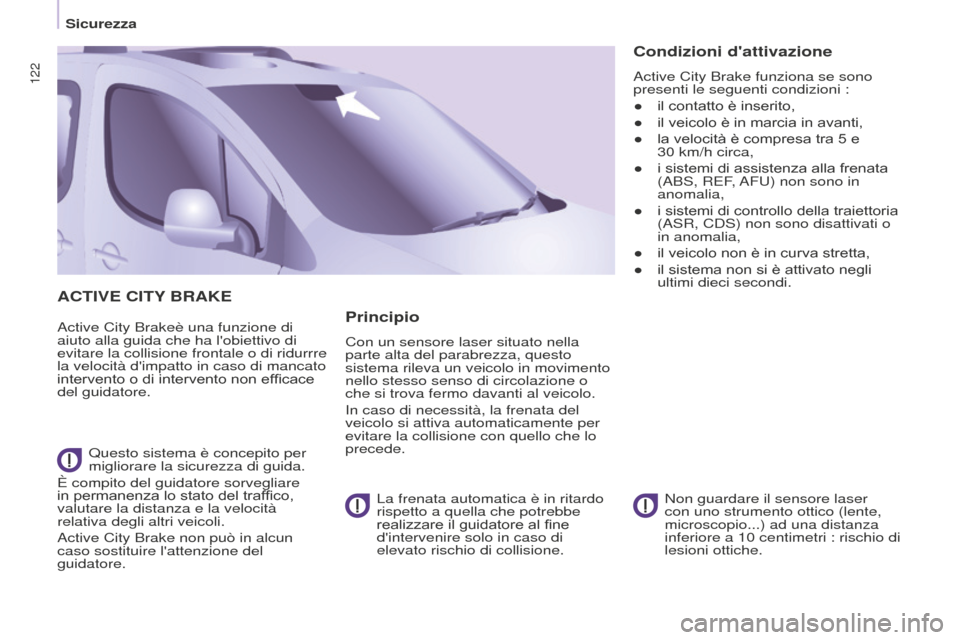

ACTIVE CITY BRAKE
Active City Brakeè una funzione di
aiuto alla guida che ha l'obiettivo di
evitare la collisione frontale o di ridurrre
la velocità d'impatto in caso di mancato
intervento o di intervento non efficace
del guidatore.
Questo sistema è concepito per
migliorare la sicurezza di guida.
È compito del guidatore sorvegliare
in permanenza lo stato del traffico,
valutare la distanza e la velocità
relativa degli altri veicoli.
Active City Brake non può in alcun
caso sostituire l'attenzione del
guidatore. Non guardare il sensore laser
con uno strumento ottico (lente,
microscopio...) ad una distanza
inferiore a 10
centimetri : rischio di
lesioni ottiche.Principio
Con un sensore laser situato nella
parte alta del parabrezza, questo
sistema rileva un veicolo in movimento
nello stesso senso di circolazione o
che si trova fermo davanti al veicolo.
In caso di necessità, la frenata del
veicolo si attiva automaticamente per
evitare la collisione con quello che lo
precede.
La frenata automatica è in ritardo
rispetto a quella che potrebbe
realizzare il guidatore al fine
d'intervenire solo in caso di
elevato rischio di collisione.
Condizioni d'attivazione
Active City Brake funziona se sono
presenti le seguenti condizioni :
●
il contatto è inserito,
●


il veicolo è in marcia in avanti,
●


la velocità è compresa tra 5
e
30
km/h circa,
●

i sistemi di assistenza alla frenata
(ABS, REF

, AFU) non sono in
anomalia,
●

i sistemi di controllo della traiettoria
(ASR, CDS) non sono disattivati o
in anomalia,
●


il veicolo non è in curva stretta,
●


il sistema non si è attivato negli
ultimi dieci secondi.
Sicurezza

123

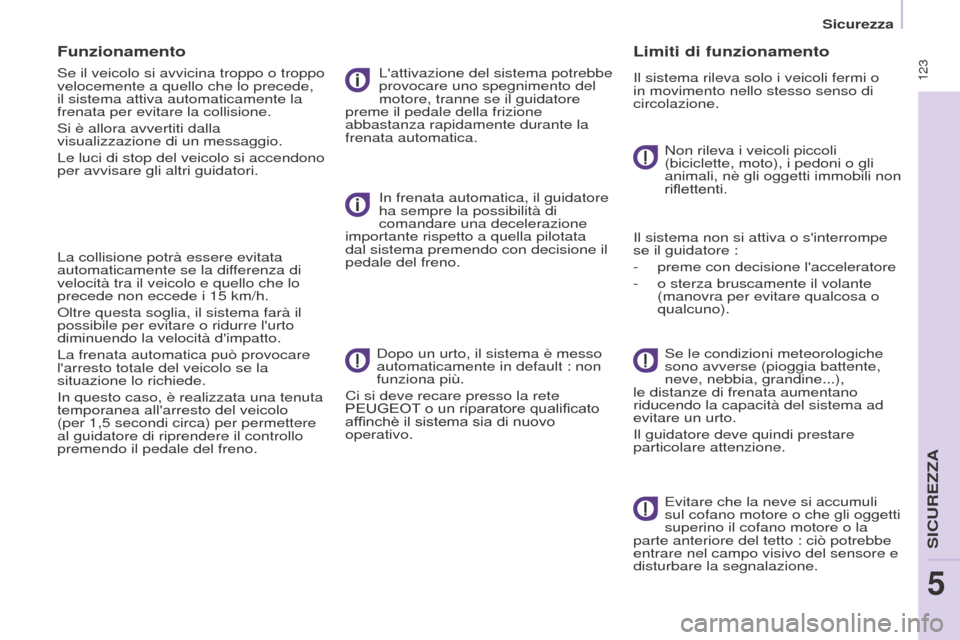

Funzionamento
Se il veicolo si avvicina troppo o troppo
velocemente a quello che lo precede,
il sistema attiva automaticamente la
frenata per evitare la collisione.
Si è allora avvertiti dalla
visualizzazione di un messaggio.
Le luci di stop del veicolo si accendono
per avvisare gli altri guidatori.
La collisione potrà essere evitata
automaticamente se la differenza di
velocità tra il veicolo e quello che lo
precede non eccede i 15 km/h.
Oltre questa soglia, il sistema farà il
possibile per evitare o ridurre l'urto
diminuendo la velocità d'impatto.
La frenata automatica può provocare
l'arresto totale del veicolo se la
situazione lo richiede.
In questo caso, è realizzata una tenuta
temporanea all'arresto del veicolo
(per 1,5
secondi circa) per permettere
al guidatore di riprendere il controllo
premendo il pedale del freno. L'attivazione del sistema potrebbe
provocare uno spegnimento del
motore, tranne se il guidatore
preme il pedale della frizione
abbastanza rapidamente durante la
frenata automatica.
In frenata automatica, il guidatore
ha sempre la possibilità di
comandare una decelerazione
importante rispetto a quella pilotata
dal sistema premendo con decisione il
pedale del freno.
Dopo un urto, il sistema è messo
automaticamente in default : non
funziona più.
Ci si deve recare presso la rete
PEUGEOT o un riparatore qualificato
affinchè il sistema sia di nuovo
operativo.
Limiti di funzionamento
Il sistema rileva solo i veicoli fermi o
in movimento nello stesso senso di
circolazione.
Non rileva i veicoli piccoli
(biciclette, moto), i pedoni o gli
animali, nè gli oggetti immobili non
riflettenti.
Il sistema non si attiva o s'interrompe
se il guidatore :
-

preme con decisione l'acceleratore
-


o sterza bruscamente il volante
(manovra per evitare qualcosa o
qualcuno). Se le condizioni meteorologiche
sono avverse (pioggia battente,
neve, nebbia, grandine...),
le distanze di frenata aumentano
riducendo la capacità del sistema ad
evitare un urto.
Il guidatore deve quindi prestare
particolare attenzione.
Evitare che la neve si accumuli
sul cofano motore o che gli oggetti
superino il cofano motore o la
parte anteriore del tetto : ciò potrebbe
entrare nel campo visivo del sensore e
disturbare la segnalazione.
Sicurezza
SICUREZZA
5

124
Disattivazione
La disattivazione del sistema si effettua
attraverso il menu di configurazione del
veicolo, accessibile a contatto inserito.
Il suo stato è memorizzato
all'interruzione del contatto.Quando il sistema è disattivato,
appare un messaggio ad ogni
nuovo utilizzo del veicolo per
segnarlo. Con il display monocromatico C
F

Premere il tasto
MENU per
accedere al menu generale.
F

Selezionare "
Personalizzazione-
Configurazione".
F

Selezionare "
Definire i parametri
veicolo".
F

Selezionare "
Aiuto alla guida".
F

Selezionare "
Frenata automatica
d'emergenza : OFF" o "Frenata
automatica d’emergenza : ON".
F

Premere i tasti "
7" o "8" per
spuntare o non la casella e attivare
o disattivare il sistema.
F

Premere i tasti "
5" o "6", poi il
tasto OK per selezionare la casella
"OK" e confermare o il tasto
Indietro per annullare. Con il display touch screen
F
Premere il tasto " MENU".
F Selezionare il menu " Guida ".
F

Nella pagina secondaria,
selezionare "

Parametri veicolo ".
F

Selezionare la tendina

" Assistenza alla guida ".
F

Spuntare o meno la casella

" Frenata d'emergenza
automatica " per attivare o
disattivare il sistema.
F
Confermare.
Sicurezza

125
Anomalie di funzionamento
Anomalia del sensore
Il funzionamento del sensore laser
può essere disturbato dall'accumulo
di sporco o dall'appannamento del
parabrezza. In questo caso, si è
avvertiti dalla visualizzazione di un
messaggio.
Utilizzare il disappannamento del
parabrezza e pulire regolarmente
la zona del parabrezza davanti al
captatore.Non incollare, nè fissare nessun
oggetto sul parabrezza davanti al
captatore. Anomalia del sistema
In caso di malfunzionamento del
sistema, si è avvertiti da un segnale
sonoro e dalla visualizzazione del
messaggio "Anomalia del sistema di
frenata automatica".
Far verificare il sistema dalla rete
PEUGEOT o da un riparatore
qualificato.
In caso di urto sul parabrezza,
all'altezza del sensore, disattivare
il sistema e rivolgersi alla rete
PEUGEOT o ad un riparatore
qualificato per far sostituire il
parabrezza.
Non smontare, regolare o
effettuare test del sensore.
Solo la rete PEUGEOT o
un riparatore qualificato può
intervenire.
In caso di gancio traino o se il
veicolo è trainato, è necessario
disattivare il sistema.
Sicurezza
SICUREZZA
5

126126
CINTURE DI SICUREZZA
Regolazione in altezza
Stringere tra le dita il comando con il
rinvio e far scivolare l'insieme del lato
sedile conducente e del lato sedile
passeggero separatamente.
Bloccaggio
Tirare la cinghia e inserire il gancio
nell'apposito alloggiamento.
Verificare il corretto bloccaggio tirando
la cinghia.
Spia di cintura/e di sicurezza
non allacciata/e Sbloccaggio
Premere il pulsante rosso.All'avviamento del veicolo,
questa spia si accende se
un passeggero anteriore non
ha allacciato la cintura di
sicurezza.
Per un corretto utilizzo
Prima di avviare il veicolo, il guidatore
deve verificare che tutti i passeggeri
abbiano allacciato correttamente le
cinture di sicurezza.
Su qualunque sedile del veicolo
occorre allacciare sempre la cintura di
sicurezza, anche per percorsi di breve
durata.
Le cinture di sicurezza sono dotate di un
avvolgitore che consente la regolazione
automatica della cinghia in funzione
della morfologia degli occupanti.
Non utilizzare accessori (mollette,
pinze, spille da balia, ecc.) che
lasciano gioco alle cinghie delle cinture
di sicurezza.
Assicurarsi che la cintura di sicurezza
venga avvolta correttamente dopo
l'utilizzo.
Dopo aver ribaltato o spostato un
sedile, assicurarsi che la cintura di
sicurezza sia correttamente avvolta
e che l'apposito alloggiamento sia
correttamente posizionato per il
bloccaggio.
In funzione della natura e dell'intensità
degli urti, il pretensionatore
pirotecnico può attivarsi prima ed
indipendentemente dall'attivazione degli
airbag. Tende immediatamente le cinture
di sicurezza sul corpo dei passeggeri.
L'attivazione dei pretensionatori
è accompagnata da una leggera
fuoriuscita di fumo inoffensivo e da
un rumore, dovuti all'attivazione della
cartuccia pirotecnica integrata nel
sistema.
La seduta del sedile del passeggero
anteriore può essere equipaggiata di
un rilevatore di presenza, quindi non
appoggiare oggetti pesanti su questo
sedile per evitare l'attivazione del
cicalino d'allarme.
Cinture di sicurezza

127
Raccomandazioni per i bambini :
-
utilizzare un seggiolino per bambini
adatto, se il passeggero ha meno di
12

anni o misura meno di un metro
e cinquanta,
-

non trasportare mai un bambino
in braccio, anche con la cintura di
sicurezza allacciata. Per maggiori informazioni sui
seggiolini per bambini, consultare
il rubrica 5, parte "Bambini a
bordo".
Pulire le cinghie delle cinture di
sicurezza con acqua e sapone o
con un prodotto per la pulizia dei
tessuti, in vendita presso la rete
PEUGEOT

.
Come da normativa di sicurezza in
vigore, la rete PEUGEOT è garante
di ogni intervento o controllo,
dalla verifica alla manutenzione
dell'equipaggiamento delle cinture di
sicurezza.
Far controllare le cinture di sicurezza
periodicamente (anche dopo un urto
leggero) presso la rete PEUGEOT o
presso un riparatore qualificato : non
devono presentare tracce di usura,
tagli o essere sfilacciate, né essere
state trasformate o modificate.
Il limitatore di carico attenua la
pressione della cintura di sicurezza sul
corpo dei passeggeri.
Le cinture di sicurezza con
pretensionatore pirotecnico vengono
attivate all'inserimento del contatto.
Gli avvolgitori sono dotati di un
dispositivo di bloccaggio automatico
in caso di collisione o di frenata di
emergenza.
È possibile sbloccare la cintura di
sicurezza premendo il pulsante rosso.
Accompagnare la cintura di sicurezza
dopo lo sbloccaggio.
La spia dell'airbag si accende se
i pretensionatori si sono attivati.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
Per essere efficace, la cintura di
sicurezza :
-

deve essere utilizzata da una sola
persona adulta,
-


non deve essere attorcigliata ;
verificare tirandola davanti a sé con
un movimento regolare,
-


deve essere il più vicino possibile al
corpo.
La parte alta della cintura di sicurezza
deve essere posizionata nell'incavo
della spalla.
La parte centrale deve essere collocata
il più in basso possibile sul bacino.
Non invertire le fibbie delle cinture,
altrimenti non funzionerebbero
correttamente. Se i sedili sono dotati
di appoggiagomiti, la parte addominale
della cintura deve sempre passare
sotto l'appoggiagomito.
V

erificare il corretto bloccaggio della
cintura di sicurezza tirando la cinghia
con un colpo deciso.Cinture di sicurezza dei sedili
anteriori
I sedili anteriori sono dotati di
pretensionatori pirotecnici e di limitatori
di carico.
Cinture di sicurezza dei sedili
posteriori (5
posti)
I sedili posteriori sono dotati di cinture
di sicurezza a tre punti di ancoraggio e
di avvolgitori.
SICUREZZA
5
Cinture di sicurezza

128128
Cinture di sicurezza dei sedili posteriori (7 posti)
Nella fila 2
I tre sedili sono equipaggiati di cinture
di sicurezza a tre punti d'aggancio e di
avvolgitori.
Ribaltando i sedili laterali o gli schienali
in posizione a tavolino, evitare di
schiacciare la cinghia della cintura di
sicurezza centrale.
Manipolando i sedili laterali (smontare/
rimontare) o dovendo accedere alla fila
3, evitare di agganciare la cintura di
sicurezza centrale.
Verificare il corretto avvolgimento della
cintura di sicurezza centrale nel suo
alloggiamento situato nel sottotetto. Nella fila 3
I due cuscini sono equipaggiati
di cinture di sicurezza a tre punti
d'aggancio e di avvolgitori.
Non agganciare le cinture di sicurezza
agli anelli di fissaggio individuabili per
una croce rossa presente sull'etichetta.
Prestare attenzione ad agganciare
correttamente le cinture di sicurezza
agli anelli previsti allo scopo.
Le cinture di sicurezza della fila
3
inutilizzate possono essere riposte
per liberare il vano di carico e facilitare
l'utilizzo della tendina copribagagli.
Agganciare il moschettone nel
suo alloggiamento specifico sul
rivestimento del montante posteriore.
Cinture di sicurezza
