Peugeot Partner Tepee 2016 Manuale del proprietario (in Italian)

89
Sedili

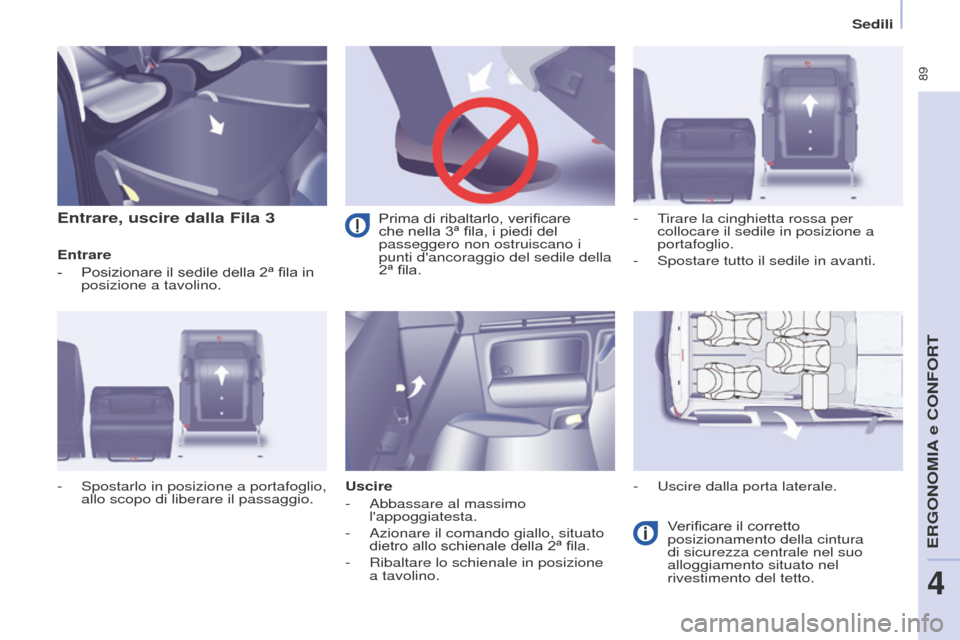

Entrare, uscire dalla Fila 3
Entrare
-
Posizionare il sedile della 2ª fila in
posizione a tavolino.
Uscire
-


Abbassare al massimo
l'appoggiatesta.
-


Azionare il comando giallo, situato
dietro allo schienale della 2ª fila.
-


Ribaltare lo schienale in posizione
a tavolino. V

erificare il corretto
posizionamento della cintura
di sicurezza centrale nel suo
alloggiamento situato nel
rivestimento del tetto.
-

Spostarlo in posizione a portafoglio,
allo scopo di liberare il passaggio. -


T
irare la cinghietta rossa per
collocare il sedile in posizione a
portafoglio.
- Spostare tutto il sedile in avanti.
-

Uscire dalla porta laterale.
Prima di ribaltarlo, verificare
che nella 3ª fila, i piedi del
passeggero non ostruiscano i
punti d'ancoraggio del sedile della
2ª fila.
ERGONOMIA e CONFORT
4

90
Sedili
Rimuovere il sedile
-

Se necessario, spostare in avanti i
sedili anteriori.
-


Abbassare l'appoggiatesta.
-


Collocare il sedile in posizione "a
portafoglio".
-


Ribaltare il sedile in avanti e poi
sollevarlo. Ricollocare il sedile
L'etichetta del sedile indica
l'alloggiamento da rispettare.
-


Posizionare i ganci dei fissaggi
anteriori tra le due barre.
-


Ribaltare il sedile all'indietro
per fissare i punti di ancoraggio
posteriori.
-


Azionare il comando per risollevare
lo schienale in posizione iniziale.
-


Alzare nuovamente l'appoggiatesta. Oggetti e/o i piedi di un
passeggero seduto sui sedili
posteriori non devono ostruire i
punti d'aggancio ed impedire il
bloccaggio corretto dell'insieme.
Manipolazioni del sedile della Fila 2

91
Sedili
Manipolazione del sedile della Fila 3
Smontare il sedile
-
Abbassare l'appoggiatesta.
-


Collocare il sedile in posizione a
portafoglio.
-


Spostare il tutto in avanti.
-


Af
ferrare da ogni lato i montanti
del sedile ripiegato, inclinandolo
leggermente in avanti e
sollevandolo. Rimontare il sedile
L'etichetta del sedile indica
l'alloggiamento da rispettare.
-

Posizionare i ganci dei fissaggi
anteriori tra le due barre.
-


V
erificare che oggetti e/o i piedi
non ostruiscano i punti d'aggancio
posteriori e che la cintura di
sicurezza sia correttamente
posizionata ed utilizzabile.
-

Ribaltare il sedile all'indietro per
fissare gli ancoraggi posteriori.
-


Azionare il comando per sollevare
lo schienale in posizione iniziale.
-


Alzare l'appoggiatesta.
Uso corretto
In seguito alle varie manipolazioni:
-
dopo aver rimosso un
appoggiatesta, riporlo e fissarlo ad
un supporto nel veicolo,
-


verificare che le cinture di sicurezza
siano sempre accessibili e facili da
allacciare per il passeggero,
-


i passeggeri devono sempre
regolare ed allacciare la cintura di
sicurezza.
-


un passeggero seduto nella 3ª fila
deve prestare attenzione a non
ostruire i punti d'aggancio del sedile
della 2ª fila.
-


un passeggero seduto nella 3ª
fila non deve avere davanti a sè
i sedili della 2ª fila in posizione a
portafoglio, ciò per evitare qualsiasi
rischio di spostamento involontario
del sedile che potrebbe ferirlo.
Non appoggiare oggetti duri o pesanti
sullo schienale dei sedili piegati a
tavolino, potrebbero diventare oggetti
pericolosi in caso di frenata brusca o
di urto.
ERGONOMIA e CONFORT
4

92
Sedili
MODULARITà E VARIE CONFIGURAZIONI DEI SEDILI
Disposizione 5
posti

93
Sedili
Disposizioni 7 posti
Le varie manipolazioni
devono essere effettuate a
veicolo fermo.
ERGONOMIA e CONFORT
4

94
ALLESTIMENTI ANTERIORI
1.

Cassettino portaoggetti
inferiore
Può essere dotato o non di coperchio.
Vano portaoggetti superiore
E' situato sul cruscotto, dietro al
volante.
Un incavo facilita il sollevamento del
coperchio per aprirlo. Accompagnarlo
fino alla posizione di arresto.
Per richiuderlo, accompagnare il
coperchio quindi esercitare una
leggera pressione al centro.
Qualsiasi liquido che rischia di
rovesciarsi può provocare un
cortocircuito e quindi un potenziale
incendio.
3. Contenitore laterale
4. Gancio appendi borsa
Appendere solo borse leggere.
2. Contenitore e portabottiglie
(1,5 l)
Confort

95
Mensola sottotetto
Si trova al di sopra delle visiere
parasole e permette di riporre vari
oggetti (pullover, cartelletta, guanti,
ecc).
Le aperture nascoste dalle visiere
parasole permettono di visualizzare
e di accedere agli oggetti riposti in
questa mensola.
Il peso massimo autorizzato è di 5 Kg.
Non appoggiare oggetti che possono
rappresentare un rischio per i
passeggeri.
Console centrale
Questa console offre un volume
supplementare: è amovibile e si
aggancia ad una base che comprende
due vani portabicchieri nella parte
posteriore.
L'oggetto (bottiglia, lattina, ecc.) situato
nel portabicchiere deve essere inserito
bene, in modo da non cadere quando il
veicolo è in movimento.
Qualsiasi liquido può rovesciarsi e
rappresenta quindi un rischio se va
a contatto con i comandi del posto di
guida e della console centrale.
Prestare attenzione.
Visiere parasole
Per evitare l'abbagliamento frontale,
ripiegare la visiera parasole verso il
basso.
Nella visiera parasole lato guidatore
è disponibile una tasca che permette
di riporre i biglietti di pedaggio
autostradale, il Telepass, ecc.
ERGONOMIA e CONFORT
4
Confort

96
Cassetti sotto i sedili
Sotto ogni sedile anteriore è disponibile
un cassetto.
Contenitori sotto i sedili
Nel pianale sotto il sedile anteriore
sono disponibili inoltre dei contenitori,
con o senza coperchio.
Per accedervi, fare avanzare il sedile.
Il coperchio va sollevato dalla parte
posteriore del sedile.
Confort

97
DISPOSIZIONE DEI SEDILI
V
ani del pianale
Sotto ai piedi dei passeggeri posteriori
sono disponibili due vani.
Per aprirli, inserire le dita nella tacca e
sollevare il coperchio.
Tavolino sullo schienale dei
sedili
Per aprirlo, tirarlo verso l'alto e
ripiegarlo.
Per ragioni di sicurezza, se si esercita
una forte pressione, il tavolinetto si
sgancia.
Per ricollocarlo, afferrarlo verticalmente
ed inserire un lato e poi l'altro,
forzando leggermente.
Non appoggiare oggetti duri o pesanti
sul tavolinetto. Potrebbero diventare
pericolosi in caso di brusca frenata o
di urto.
Sul lato di ogni tavolinetto è presente
un gancio appendi borsa.
Tendine laterali
Delle tendine laterali possono essere
disponibili sulle porte laterali scorrevoli.
Tirare la tendina laterale dalla linguetta
per posizionarla.
Per evitare di danneggiare la tendina
all'apertura della porta, verificare il
corretto aggancio della linguetta.
Accompagnare sempre la tendina
lentamente afferrandola per la linguetta,
sia per alzarla che per abbassarla.
ERGONOMIA e CONFORT
4
Confort

98
TETTO ZENITH
Il tetto è multifunzione e prolunga la
mensola. È costituito dai seguenti
elementi :
Contenitori
Su ogni lato del tetto sono disponibili
dei contenitori. Il peso massimo
autorizzato è di 6 kg.
Il fondo traslucido aiuta a ritrovare gli
oggetti riposti all'interno.
Non collocarvi oggetti che possono
presentare un rischio per i passeggeri.
Plafoniera
Il suo funzionamento è identico a
quello della plafoniera anteriore.
Fare riferimento alla rubrica 4,
parte "Confort a bordo", capitolo
"Plafoniere".
Confort
