Peugeot Partner Tepee 2017 Instrukcja Obsługi (in Polish)

89
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

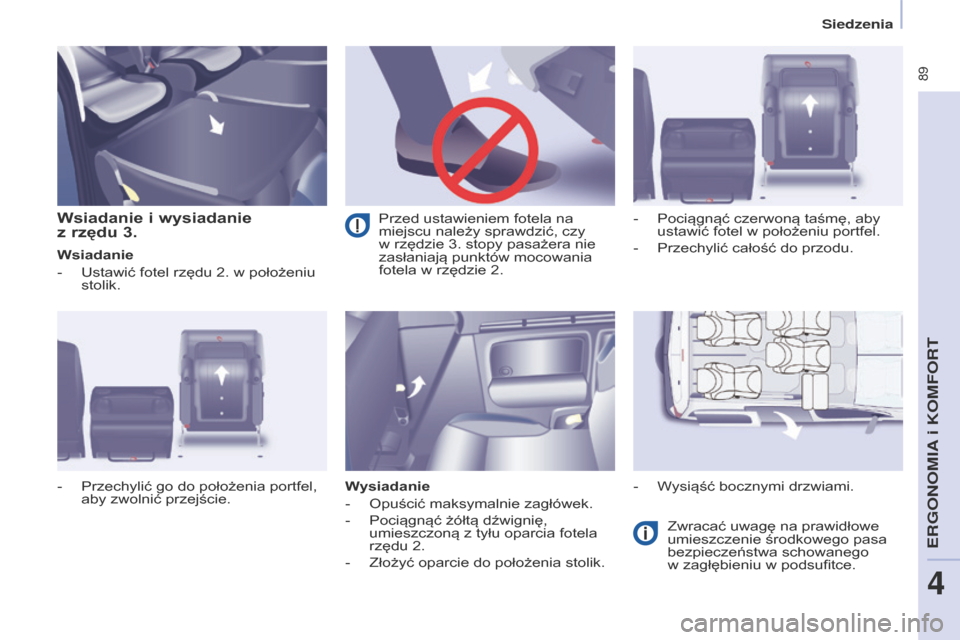

Wsiadanie i wysiadanie
z rzędu 3.
Wsiadanie
-

Ustawić fotel rzędu 2. w
położeniu
stolik.
Wysiadanie
-

Opuścić maksymalnie zagłówek.
-


Pociągnąć żółtą dźwignię,
umieszczoną z

tyłu oparcia fotela
rzędu 2.
-

Złożyć oparcie do położenia stolik. Zwracać uwagę na prawidłowe
umieszczenie środkowego pasa
bezpieczeństwa schowanego
w

zagłębieniu w podsufitce.
-

Przechylić go do położenia portfel,
aby zwolnić przejście. -


Pociągnąć czerwoną taśmę, aby
ustawić fotel w

położeniu portfel.
- Przechylić całość do przodu.
-
W
ysiąść bocznymi drzwiami.
Przed ustawieniem fotela na
miejscu należy sprawdzić, czy
w
rzędzie 3. stopy pasażera nie
zasłaniają punktów mocowania
fotela w
rzędzie 2.
ERGONOMIA i KOMFORT
4
Siedzenia

90
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

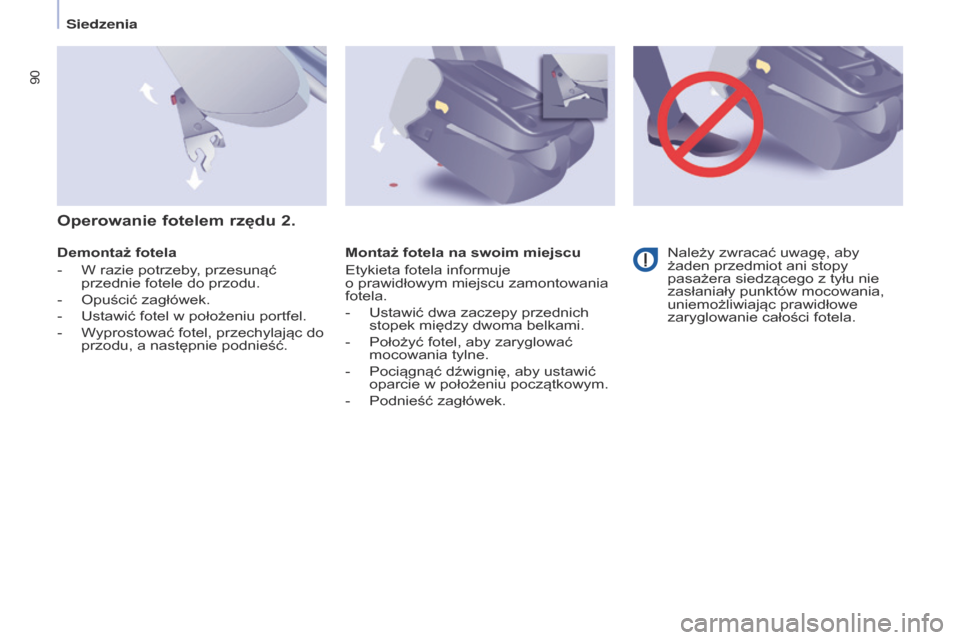

Demontaż fotela
-
W razie potrzeby
, przesunąć
przednie fotele do przodu.
-

Opuścić zagłówek.
-


Ustawić fotel w
położeniu portfel.
-

W
yprostować fotel, przechylając do
przodu, a
następnie podnieść. Montaż fotela na swoim miejscu
Etykieta fotela informuje
o prawidłowym miejscu zamontowania
fotela.
-

Ustawić dwa zaczepy przednich
stopek między dwoma belkami.
-


Położyć fotel, aby zaryglować
mocowania tylne.
-


Pociągnąć dźwignię, aby ustawić
oparcie w

położeniu początkowym.
-

Podnieść zagłówek. Należy zwracać uwagę, aby
żaden przedmiot ani stopy
pasażera siedzącego z

tyłu nie
zasłaniały punktów mocowania,
uniemożliwiając prawidłowe
zaryglowanie całości fotela.
Operowanie fotelem rzędu 2.
Siedzenia

91
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

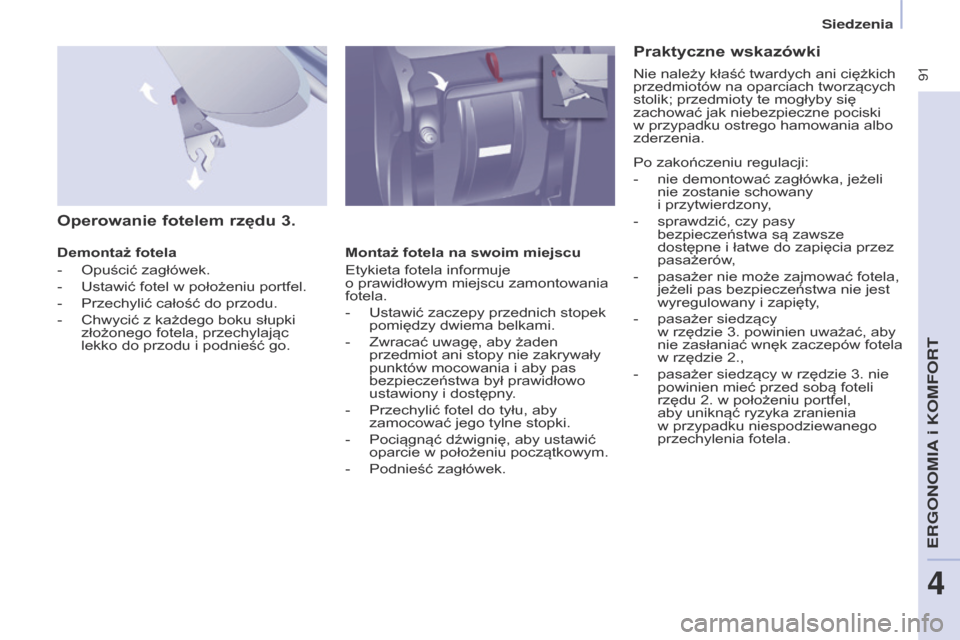

Operowanie fotelem rzędu 3.
Demontaż fotela
-
Opuścić zagłówek.
-


Ustawić fotel w
położeniu portfel.
-

Przechylić całość do przodu.
-


Chwycić z
każdego boku słupki
złożonego fotela, przechylając
lekko do przodu i
podnieść go.Montaż fotela na swoim miejscu
Etykieta fotela informuje
o prawidłowym miejscu zamontowania
fotela.
-

Ustawić zaczepy przednich stopek
pomiędzy dwiema belkami.
-


Zwracać uwagę, aby żaden
przedmiot ani stopy nie zakrywały
punktów mocowania i

aby pas
bezpieczeństwa był prawidłowo
ustawiony i
dostępny.
-

Przechylić fotel do tyłu, aby
zamocować jego tylne stopki.
-


Pociągnąć dźwignię, aby ustawić
oparcie w

położeniu początkowym.
-

Podnieść zagłówek.
Praktyczne wskazówki
Po zakończeniu regulacji:
-
nie demontować zagłówka, jeżeli
nie zostanie schowany


i przytwierdzony,
-

sprawdzić, czy pasy
bezpieczeństwa są zawsze
dostępne i

łatwe do zapięcia przez
pasażerów,
-

pasażer nie może zajmować fotela,
jeżeli pas bezpieczeństwa nie jest
wyregulowany i

zapięty,
-

pasażer siedzący
w

rzędzie 3. powinien uważać, aby
nie zasłaniać wnęk zaczepów fotela
w
rzędzie 2.,
-

pasażer siedzący w
rzędzie 3. nie
powinien mieć przed sobą foteli
rzędu 2. w
położeniu portfel,
aby uniknąć ryzyka zranienia
w
przypadku niespodziewanego
przechylenia fotela.
Nie należy kłaść twardych ani ciężkich
przedmiotów na oparciach tworzących
stolik; przedmioty te mogłyby się
zachować jak niebezpieczne pociski
w
przypadku ostrego hamowania albo
zderzenia.
eRgoNoMIA i KoMFoRt
4
Siedzenia

92
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

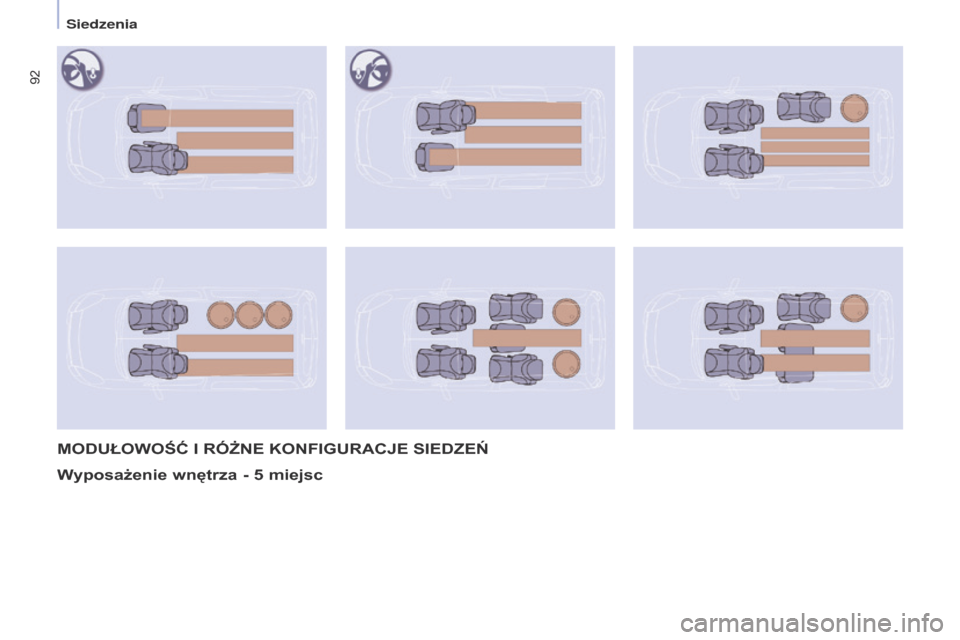

MODuŁOWOŚć I RóżNE KONFIguRACjE SIEDZEŃ
W
yposażenie wnętrza - 5
miejsc
Siedzenia

93
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016
Wyposażenie wnętrza - 7 miejsc
Wszystkie operacje należy
wykonywać po zatrzymaniu
pojazdu.
ERGONOMIAi KOMFORT
4
Siedzenia

94
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016
WYPOSAżENIE Z PRZODu1. Schowek dolny
Może być z pokrywą i bez niej.
Schowek górny
Znajduje się na desce rozdzielczej, za
kierownicą.
Zagłębienie ułatwia podniesienie
i
otworzenie pokrywy. Przytrzymać
pokrywę do położenia otwartego.
Aby zamknąć, pochylić pokrywę,
a
następnie lekko docisnąć pośrodku.
Każdy płyn przewożony w
pojemniku,
rozlewając się, może spowodować
ryzyko zwarcia i
potencjalnego pożaru.
3. Schowek boczny
4. Wieszak na torbę
Zawieszać wyłącznie miękką i niezbyt
ciężką torbę.
2. Pojemnik i wnęka na
butelkę (1,5 l)
Informacje praktyczne

95
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

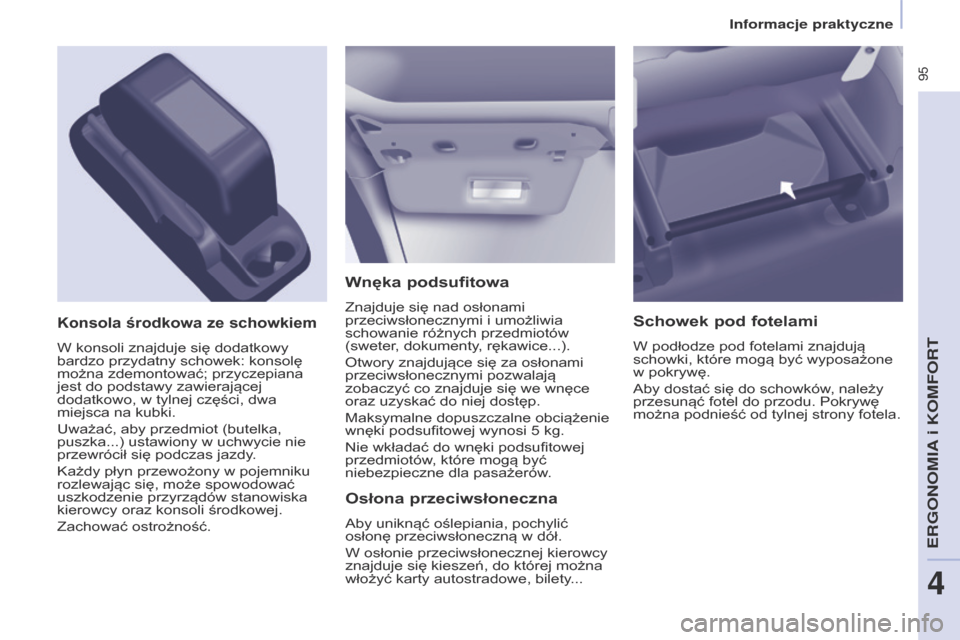

Wnęka podsufitowa
Znajduje się nad osłonami
przeciwsłonecznymi i umożliwia
schowanie różnych przedmiotów
(sweter, dokumenty, rękawice...).
Otwory znajdujące się za osłonami
przeciwsłonecznymi pozwalają
zobaczyć co znajduje się we wnęce
oraz uzyskać do niej dostęp.
Maksymalne dopuszczalne obciążenie
wnęki podsufitowej wynosi 5
kg.
Nie wkładać do wnęki podsufitowej
przedmiotów, które mogą być
niebezpieczne dla pasażerów.
Konsola środkowa ze schowkiem
W konsoli znajduje się dodatkowy
bardzo przydatny schowek: konsolę
można zdemontować; przyczepiana
jest do podstawy zawierającej
dodatkowo, w
tylnej części, dwa
miejsca na kubki.
Uważać, aby przedmiot (butelka,
puszka...) ustawiony w
uchwycie nie
przewrócił się podczas jazdy.
Każdy płyn przewożony w
pojemniku
rozlewając się, może spowodować
uszkodzenie przyrządów stanowiska
kierowcy oraz konsoli środkowej.
Zachować ostrożność.
Osłona przeciwsłoneczna
Aby uniknąć oślepiania, pochylić
osłonę przeciwsłoneczną w dół.
W osłonie przeciwsłonecznej kierowcy
znajduje się kieszeń, do której można
włożyć karty autostradowe, bilety...
Schowek pod fotelami
W podłodze pod fotelami znajdują
schowki, które mogą być wyposażone
w
pokrywę.
Aby dostać się do schowków, należy
przesunąć fotel do przodu. Pokrywę
można podnieść od tylnej strony fotela.
ERGONOMIAi KOMFORT
4
Informacje praktyczne

96
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016
WYPOSAżENIE MIEjSC
SIEDZ
ą CYC h
Schowki w

podłodze
Przed fotelami tylnymi w podłodze
znajdują się dwa schowki.
Aby je otworzyć, należy wsunąć palce
w
zagłębienia i podnieść pokrywę.
Stoliki typu lotniczego
Aby je rozłożyć, pociągnąć do góry
i pochylić.
Ze względów bezpieczeństwa,
w przypadku silnego nacisku, stolik
automatycznie się odczepi.
Aby wstawić stolik na swoje miejsce,
pionowo ustawiony stolik należy
wsunąć najpierw z
jednej strony,
a następnie z
drugiej.
Nie kłaść twardych i
ciężkich
przedmiotów na stoliku. w
przypadku
nagłego hamowania lub uderzenia
mogą być bardzo niebezpieczne.
Z boku każdego stolika znajduje się
haczyk na torbę.
żaluzje boczne
Żaluzje boczne można założyć na
boczne drzwi przesuwne.
Aby rozwinąć boczną żaluzję, należy
pociągnąć występ żaluzji.
Aby nie uszkodzić żaluzji w
momencie
otwierania drzwi, sprawdzić, czy
uchwyt jest prawidłowo zaczepiony.
Trzymać za występ przez cały
czas, podczas podnoszenia, jak
i opuszczania żaluzji.
Informacje praktyczne

97
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016
DACH ZéNITH
Dach, przedłużający wnękę
podsufitową, posiada wiele funkcji.
Składa się z
następujących
elementów:
Schowki
Schowki znajdują się po każdej stronie
dachu. Maksymalne dopuszczalne
obciążenie schowka wynosi 6 kg.
Przezroczysty spód ułatwia
odnalezienie przedmiotów
znajdujących się wewnątrz.
Nie kłaść do schowka przedmiotów,
które mogłyby być niebezpieczne dla
pasażerów.
Lampka sufitowa
Działa na takiej samej zasadzie co
przednia lampka sufitowa.
Szczegółowe informacje znajdują
się w

rubryce 4, w części
"Informacje praktyczne", rozdział
"Lampki sufitowe".
ERGONOMIA i KOMFORT
4
Informacje praktyczne

98
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

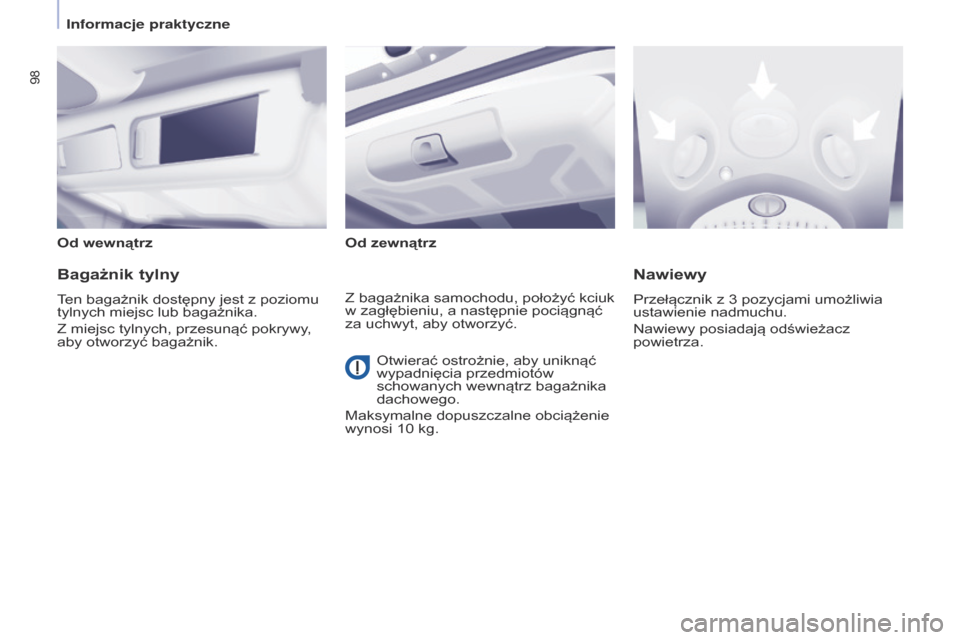

Od wewnątrzOd zewnątrz
Bagażnik tylny
Ten bagażnik dostępny jest z poziomu
tylnych miejsc lub bagażnika.
Z miejsc tylnych, przesunąć pokrywy
,
aby otworzyć bagażnik.
Nawiewy
Przełącznik z 3 pozycjami umożliwia
ustawienie nadmuchu.
Nawiewy posiadają odświeżacz
powietrza.
Z bagażnika samochodu, położyć kciuk
w

zagłębieniu, a

następnie pociągnąć
za uchwyt, aby otworzyć.
Otwierać ostrożnie, aby uniknąć
wypadnięcia przedmiotów
schowanych wewnątrz bagażnika
dachowego.
Maksymalne dopuszczalne obciążenie
wynosi 10


kg.
Informacje praktyczne
