Peugeot Partner Tepee 2017 Instrukcja Obsługi (in Polish)

99
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

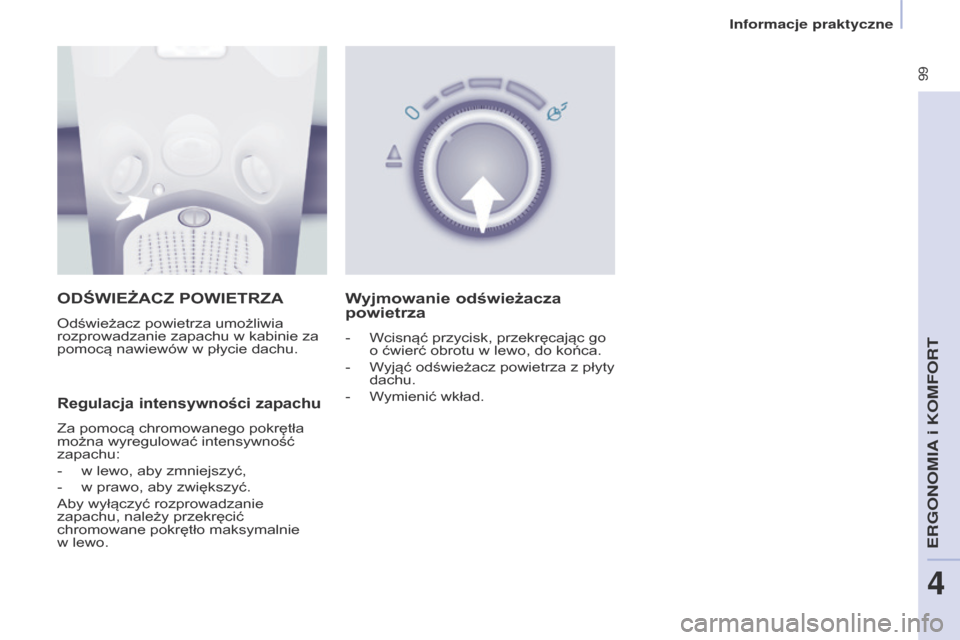

ODŚWIEżACZ POWIETRZA
Odświeżacz powietrza umożliwia
rozprowadzanie zapachu w kabinie za
pomocą nawiewów w
płycie dachu.
Regulacja intensywności zapachu
Za pomocą chromowanego pokrętła
można wyregulować intensywność
zapachu:
-

w lewo, aby zmniejszyć,
-


w prawo, aby zwiększyć.
Aby wyłączyć rozprowadzanie
zapachu, należy przekręcić
chromowane pokrętło maksymalnie
w

lewo.
Wyjmowanie odświeżacza
powietrza
- Wcisnąć przycisk, przekręcając go
o ćwierć obrotu w lewo, do końca.
-

W
yjąć odświeżacz powietrza z płyty
dachu.
-

W
ymienić wkład.
ERGONOMIAi KOMFORT
4
Informacje praktyczne

100
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

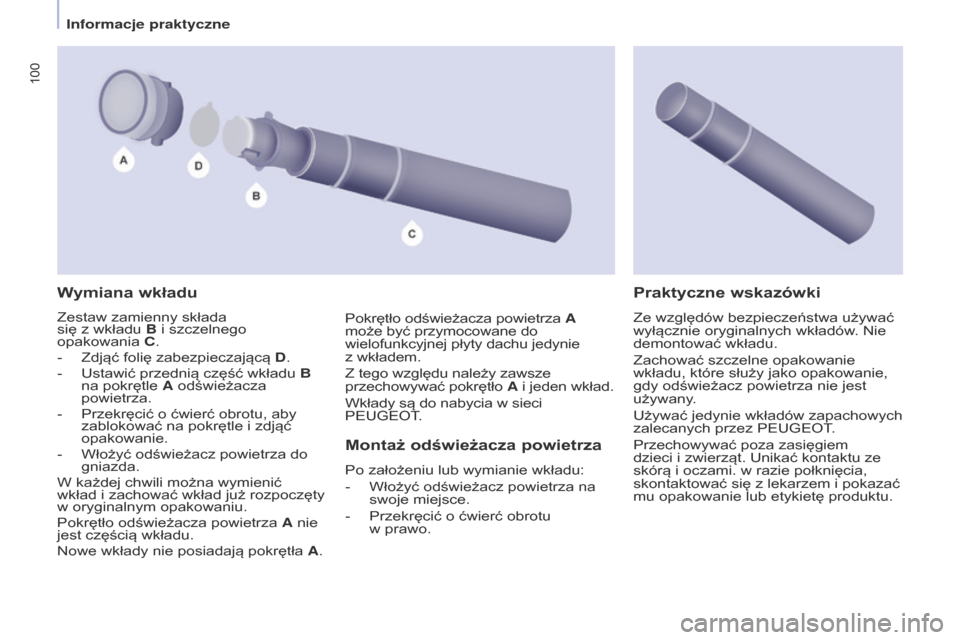

Wymiana wkładu
Zestaw zamienny składa
się z wkładu b i szczelnego
opakowania
C.
-

Zdjąć folię zabezpieczającą
D.
-

Ustawić przednią część wkładu
b
na pokrętle A odświeżacza
powietrza.
-

Przekręcić o
ćwierć obrotu, aby
zablokować na pokrętle i
zdjąć
opakowanie.
-

Włożyć odświeżacz powietrza do
gniazda.
W każdej chwili można wymienić
wkład i

zachować wkład już rozpoczęty
w
oryginalnym opakowaniu.
Pokrętło odświeżacza powietrza A nie
jest częścią wkładu.
Nowe wkłady nie posiadają pokrętła A.
Montaż odświeżacza powietrza
Po założeniu lub wymianie wkładu:
-

Włożyć odświeżacz powietrza na
swoje miejsce.
-


Przekręcić o
ćwierć obrotu
w
prawo.
Praktyczne wskazówki
Ze względów bezpieczeństwa używać
wyłącznie oryginalnych wkładów. Nie
demontować wkładu.
Zachować szczelne opakowanie
wkładu, które służy jako opakowanie,
gdy odświeżacz powietrza nie jest
używany.
Używać jedynie wkładów zapachowych
zalecanych przez PEUGEOT.
Przechowywać poza zasięgiem
dzieci i
zwierząt. Unikać kontaktu ze
skórą i
oczami. w razie połknięcia,
skontaktować się z
lekarzem i pokazać
mu opakowanie lub etykietę produktu.
Pokrętło odświeżacza powietrza

A
może być przymocowane do
wielofunkcyjnej płyty dachu jedynie
z

wkładem.
Z tego względu należy zawsze
przechowywać pokrętło A i

jeden wkład.
Wkłady są do nabycia w

sieci
PEUGEOT.
Informacje praktyczne

101
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

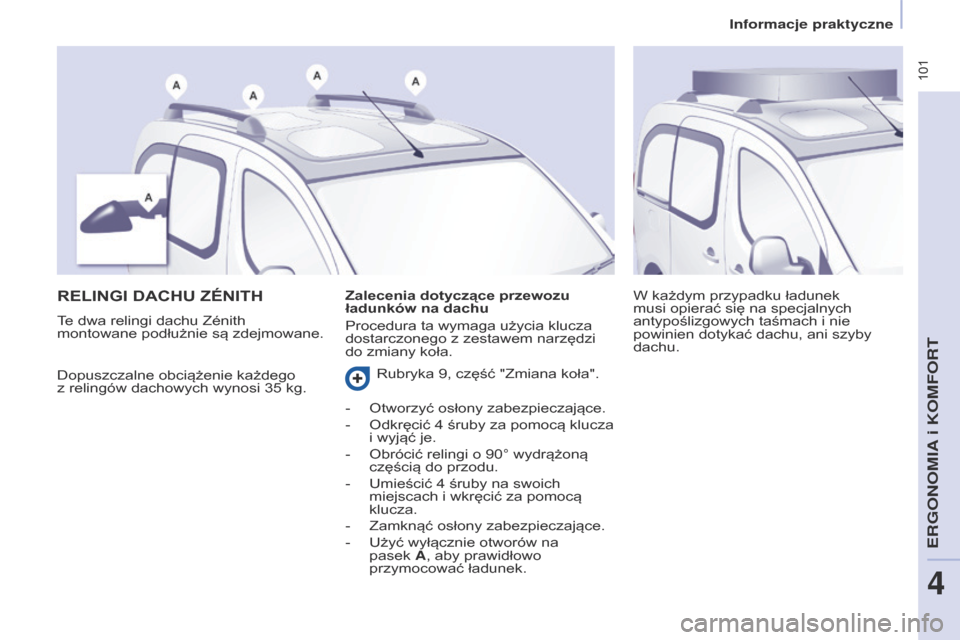

RELINgI DAChu ZéNITh
Dopuszczalne obciążenie każdego
z relingów dachowych wynosi 35 kg. W każdym przypadku ładunek
musi opierać się na specjalnych
antypoślizgowych taśmach i
nie
powinien dotykać dachu, ani szyby
dachu.
Zalecenia dotyczące przewozu
ładunków na dachu
Procedura ta wymaga użycia klucza
dostarczonego z
zestawem narzędzi
do zmiany koła.
Te dwa relingi dachu Zénith
montowane podłużnie są zdejmowane.
Rubryka 9, część "Zmiana koła".
-
Otworzyć osłony zabezpieczające.
-


Odkręcić 4
śruby za pomocą klucza
i
wyjąć je.
-

Obrócić relingi o
90° wydrążoną
częścią do przodu.
-

Umieścić 4
śruby na swoich
miejscach i
wkręcić za pomocą
klucza.
-

Zamknąć osłony zabezpieczające.
-


Użyć wyłącznie otworów na
pasek

A, aby prawidłowo
przymocować ładunek.
eRgoNoMIA i KoMFoRt
4
Informacje praktyczne

102
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

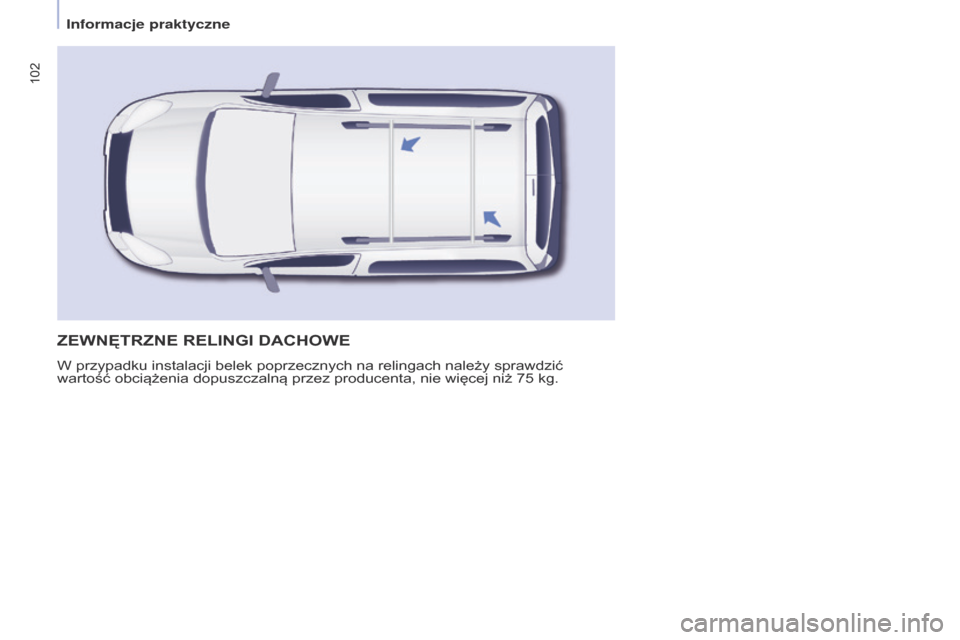

ZEWNęTRZNE RELINgI DAChOWE
W przypadku instalacji belek poprzecznych na relingach należy sprawdzić
wartość obciążenia dopuszczalną przez producenta, nie więcej niż 75 kg.
Informacje praktyczne

103
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

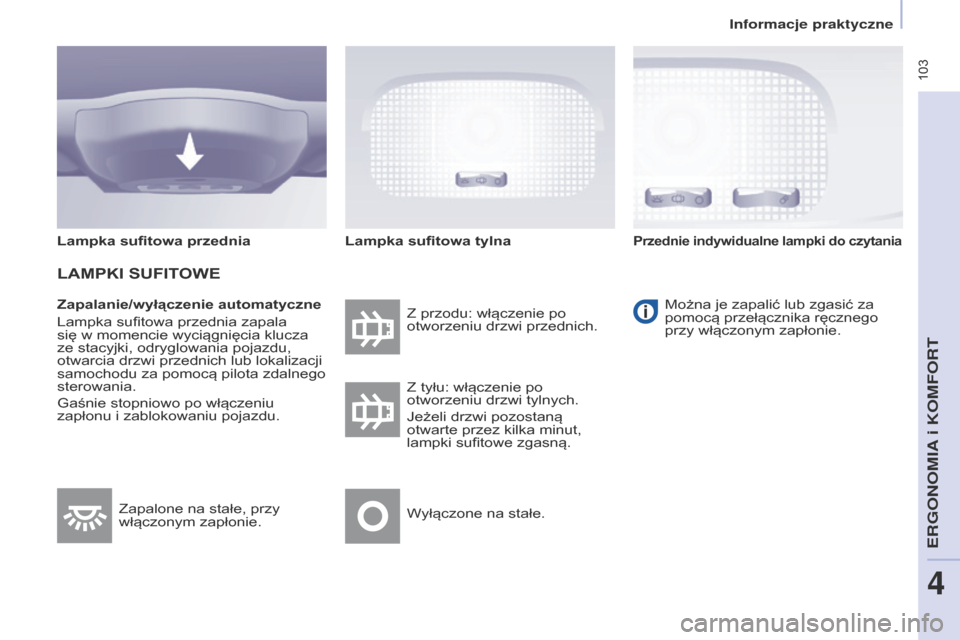

Zapalanie/wyłączenie automatyczne
Lampka sufitowa przednia zapala
się w momencie wyciągnięcia klucza
ze stacyjki, odryglowania pojazdu,
otwarcia drzwi przednich lub lokalizacji
samochodu za pomocą pilota zdalnego
sterowania.
Gaśnie stopniowo po włączeniu
zapłonu i
zablokowaniu pojazdu. Z przodu: włączenie po
otworzeniu drzwi przednich.
Można je zapalić lub zgasić za
pomocą przełącznika ręcznego
przy włączonym zapłonie.
Z tyłu: włączenie po
otworzeniu drzwi tylnych.
Jeżeli drzwi pozostaną
otwarte przez kilka minut,
lampki sufitowe zgasną.
Wyłączone na stałe.
Zapalone na stałe, przy
włączonym zapłonie.
Lampka sufitowa przednia
LAMPKI SuFITOWE
Lampka sufitowa tylnaPrzednie indywidualne lampki do czytania
ERGONOMIAi KOMFORT
4
Informacje praktyczne

104
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

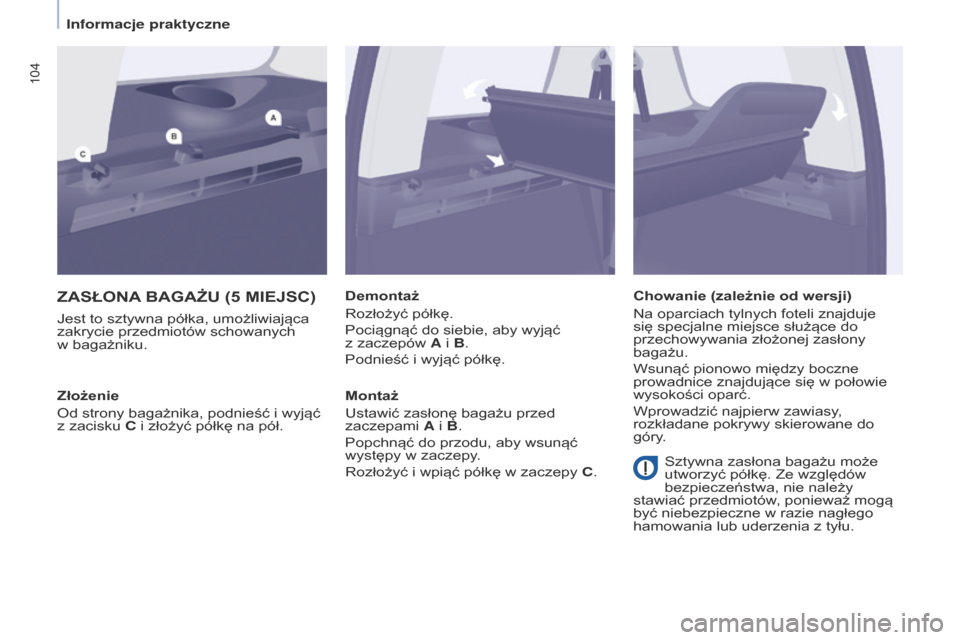

ZASŁONA BA g A żu (5 MIE j SC )
Jest to sztywna półka, umożliwiająca
zakrycie przedmiotów schowanych
w
bagażniku. Demontaż
Rozłożyć półkę.
Pociągnąć do siebie, aby wyjąć
z zaczepów A i
b .
Podnieść i
wyjąć półkę.
Montaż
Ustawić zasłonę bagażu przed
zaczepami A i
b .
Popchnąć do przodu, aby wsunąć
występy w
zaczepy.
Rozłożyć i
wpiąć półkę w zaczepy C.
Złożenie
Od strony bagażnika, podnieść i
wyjąć
z
zacisku C i złożyć półkę na pół. Chowanie (zależnie od wersji)
Na oparciach tylnych foteli znajduje
się specjalne miejsce służące do
przechowywania złożonej zasłony
bagażu.
Wsunąć pionowo między boczne
prowadnice znajdujące się w
połowie
wysokości oparć.
Wprowadzić najpierw zawiasy,
rozkładane pokrywy skierowane do
góry.
Sztywna zasłona bagażu może
utworzyć półkę. Ze względów
bezpieczeństwa, nie należy
stawiać przedmiotów, ponieważ mogą
być niebezpieczne w
razie nagłego
hamowania lub uderzenia z
tyłu.
Informacje praktyczne

105
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016
gniazdko 12 V (maksymalnie 120 W)
Zaleca się ograniczać używanie
tego gniazda, aby nie rozładować
akumulatora.
Siatka zabezpieczająca
Otworzyć osłonę znajdującą się na
wsporniku zaczepu.
Przymocować górę siatki
w zagłębieniu, obracając wcześniej
drążek o
ćwierć obrotu.
Upewnić się, czy koniec drążka jest
prawidłowo osadzony w
metalowej
część gniazda.
Przymocować paski w
przewidzianych
miejscach na podłodze.
Napiąć siatkę za pomocą pasków.
Zaczepy mocujące
Na podłodze znajdują się zaczepy
służące do mocowania ładunku.
Podłączenie urządzenia
elektrycznego
niehomologowanego przez
PEUGEOT, np. ładowarki z

gniazdem
USB, może powodować zakłócenia
w

działaniu urządzeń elektrycznych
samochodu, m.in. zły odbiór radiowy
albo zakłócenia wyświetlania na
ekranach.
eRgoNoMIA i KoMFoRt
4
Informacje praktyczne

106
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

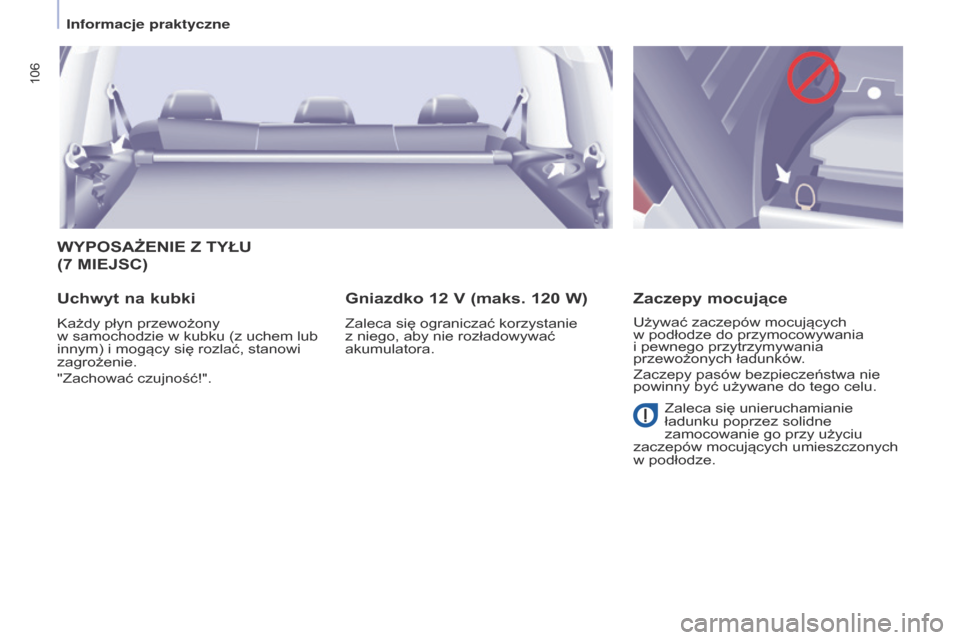

WYPOSAżENIE Z TYŁu
(7 MIE j SC )
u

chwyt na kubki
Każdy płyn przewożony
w samochodzie w kubku (z uchem lub
innym) i
mogący się rozlać, stanowi
zagrożenie.
"Zachować czujność!".
gniazdko 12 V (maks. 120 W)
Zaleca się ograniczać korzystanie
z
niego, aby nie rozładowywać
akumulatora.
Zaczepy mocujące
Używać zaczepów mocujących
w podłodze do przymocowywania
i
pewnego przytrzymywania
przewożonych ładunków.
Zaczepy pasów bezpieczeństwa nie
powinny być używane do tego celu.
Zaleca się unieruchamianie
ładunku poprzez solidne
zamocowanie go przy użyciu
zaczepów mocujących umieszczonych
w
podłodze.
Informacje praktyczne

107
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

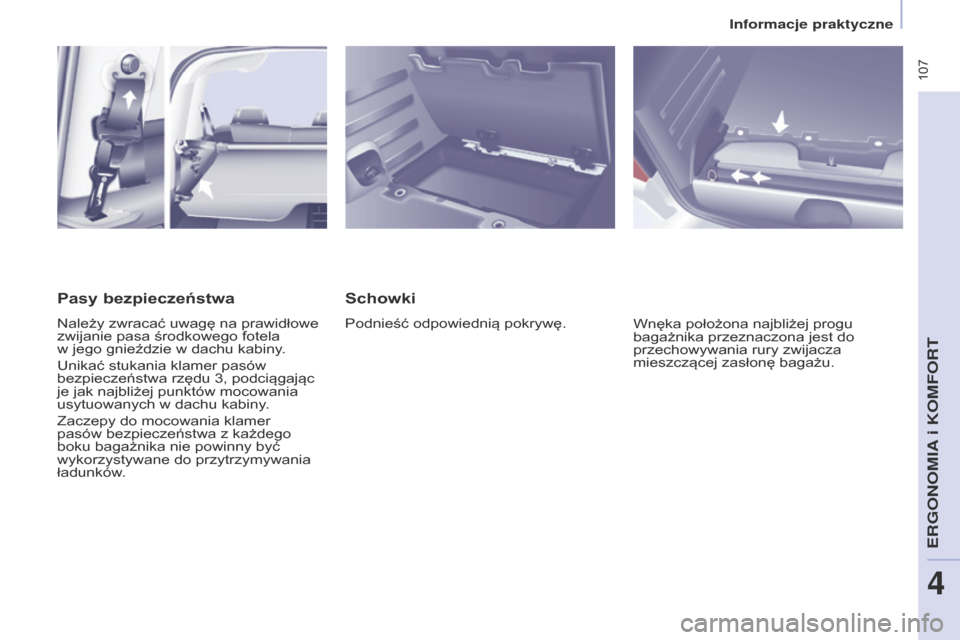

Schowki
Podnieść odpowiednią pokrywę.Wnęka położona najbliżej progu
bagażnika przeznaczona jest do
przechowywania rury zwijacza
mieszczącej zasłonę bagażu.
Pasy bezpieczeństwa
Należy zwracać uwagę na prawidłowe
zwijanie pasa środkowego fotela
w
jego gnieździe w dachu kabiny.
Unikać stukania klamer pasów
bezpieczeństwa rzędu 3, podciągając
je jak najbliżej punktów mocowania
usytuowanych w
dachu kabiny.
Zaczepy do mocowania klamer
pasów bezpieczeństwa z
każdego
boku bagażnika nie powinny być
wykorzystywane do przytrzymywania
ładunków.
ERGONOMIAi KOMFORT
4
Informacje praktyczne

108
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

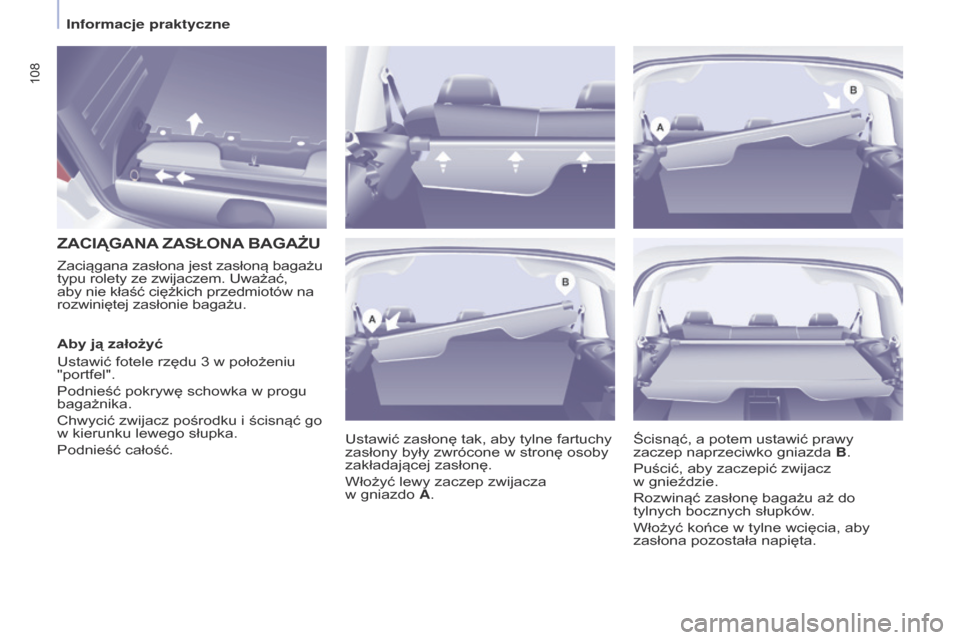

ZACIągANA ZASŁONA BA g A żu
Ustawić zasłonę tak, aby tylne fartuchy
zasłony były zwrócone w
stronę osoby
zakładającej zasłonę.
Włożyć lewy zaczep zwijacza
w
gniazdo A.
Zaciągana zasłona jest zasłoną bagażu
typu rolety ze zwijaczem. Uważać,
aby nie kłaść ciężkich przedmiotów na
rozwiniętej zasłonie bagażu.
Ścisnąć, a potem ustawić prawy
zaczep naprzeciwko gniazda b .
Puścić, aby zaczepić zwijacz
w
gnieździe.
Rozwinąć zasłonę bagażu aż do
tylnych bocznych słupków.
Włożyć końce w
tylne wcięcia, aby
zasłona pozostała napięta.
Aby ją założyć
Ustawić fotele rzędu 3

w

położeniu
"portfel".
Podnieść pokrywę schowka w

progu
bagażnika.
Chwycić zwijacz pośrodku i

ścisnąć go
w

kierunku lewego słupka.
Podnieść całość.
Informacje praktyczne
