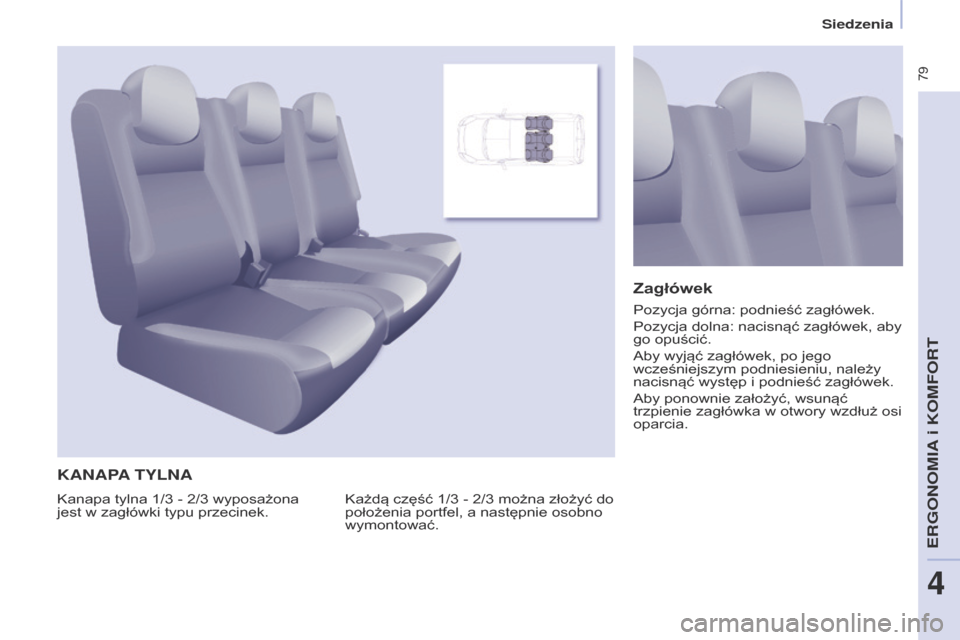

KANAPA TYLNA
Każdą część 1/3 - 2/3 można złożyć do
położenia portfel, a następnie osobno
wymontować.
Zagłówek
Kanapa tylna 1/3 - 2/3 wyposażona
jest w zagłówki typu przecinek. Pozycja górna: podnieść zagłówek.
Pozycja dolna: nacisnąć zagłówek, aby
go opuścić.
Aby wyjąć zagłówek, po jego
wcześniejszym podniesieniu, należy
nacisnąć występ i
podnieść zagłówek.
Aby ponownie założyć, wsunąć
trzpienie zagłówka w otwory wzdłuż osi
oparcia.
ERGONOMIA i KOMFORT
4
Siedzenia

80
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

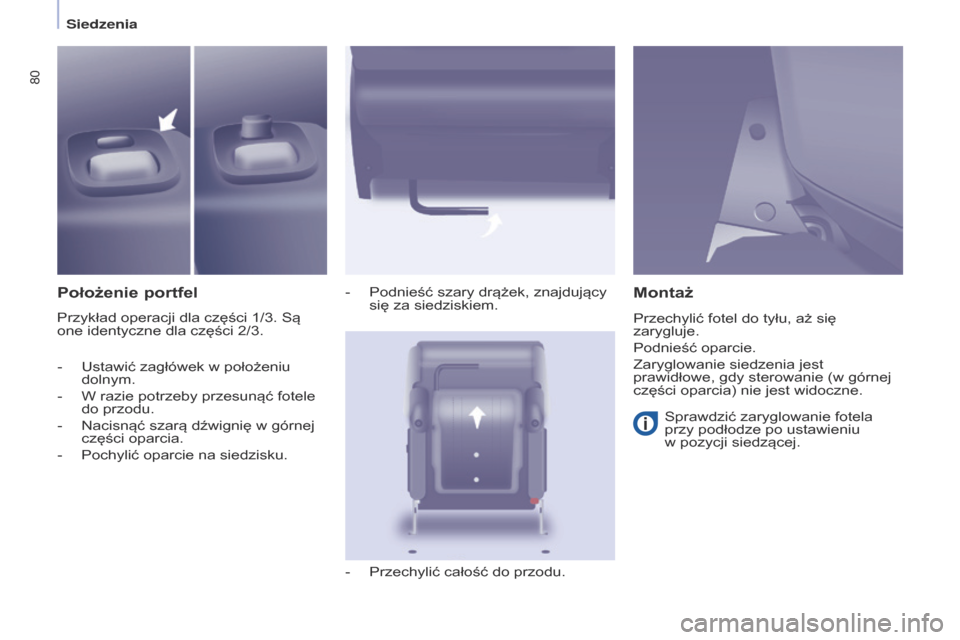

Położenie portfel
Przykład operacji dla części 1/3. Są
one identyczne dla części 2/3.-

Podnieść szary drążek, znajdujący
się za siedziskiem.
-

Przechylić całość do przodu.
Montaż
Sprawdzić zaryglowanie fotela
przy podłodze po ustawieniu
w pozycji siedzącej.
-

Ustawić zagłówek w


położeniu
dolnym.
-

W razie potrzeby przesunąć fotele
do przodu.
-

Nacisnąć szarą dźwignię w

górnej
części oparcia.
-

Pochylić oparcie na siedzisku. Przechylić fotel do tyłu, aż się
zarygluje.
Podnieść oparcie.
Zaryglowanie siedzenia jest
prawidłowe, gdy sterowanie (w górnej
części oparcia) nie jest widoczne.
Siedzenia

81
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

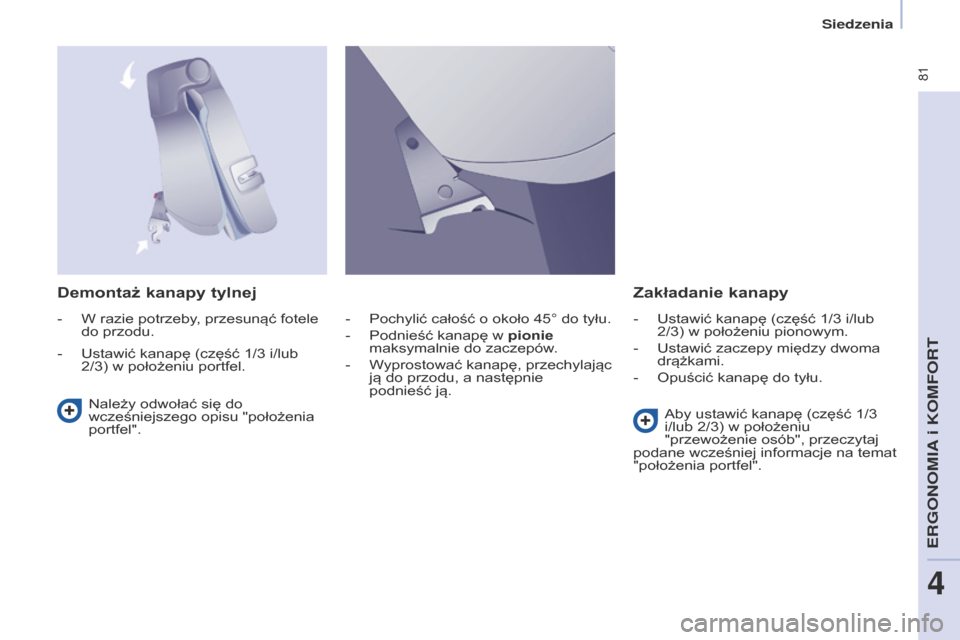

Demontaż kanapy tylnejZakładanie kanapy
Należy odwołać się do
wcześniejszego opisu "położenia
portfel". Aby ustawić kanapę (część
1/3
i/lub 2/3) w
położeniu
"przewożenie osób", przeczytaj
podane wcześniej informacje na temat
"położenia portfel".
-

Pochylić całość o
około 45° do tyłu.
-
Podnieść kanapę w
pionie
maksymalnie do zaczepów.
-
W
yprostować kanapę, przechylając
ją do przodu, a następnie
podnieść ją.
-

W razie potrzeby
, przesunąć fotele
do przodu.
-

Ustawić kanapę (część 1/3
i/lub
2/3) w położeniu portfel. -
Ustawić kanapę (część 1/3
i/lub
2/3) w położeniu pionowym.
-
Ustawić zaczepy między dwoma
drążkami.
-

Opuścić kanapę do tyłu.
eRgoNoMIA i KoMFoRt
4
Siedzenia

82
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

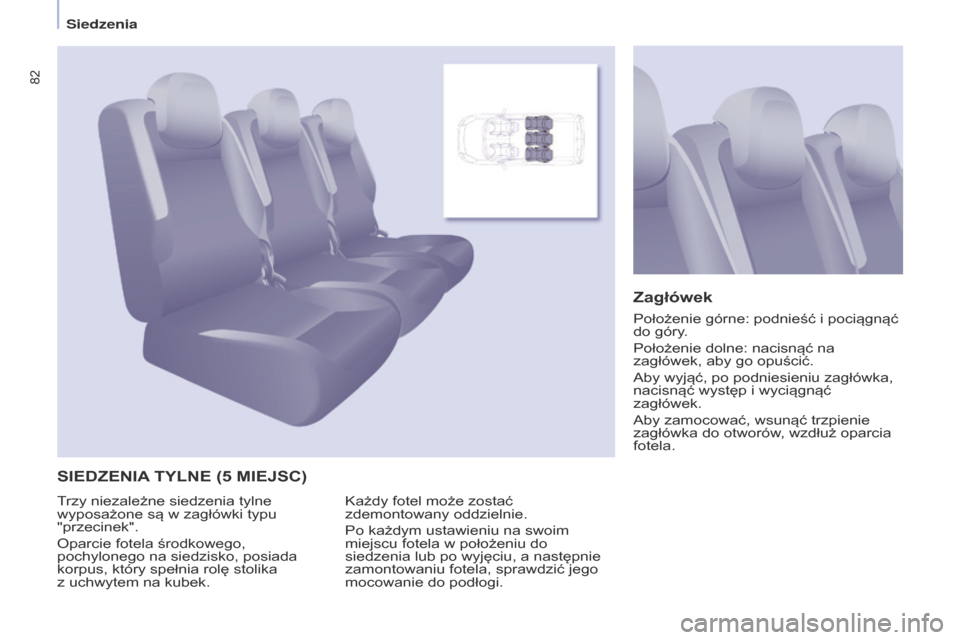

SIEDZENIA TYLNE (5 MIE j SC ) Zagłówek
Każdy fotel może zostać
zdemontowany oddzielnie.
Po każdym ustawieniu na swoim
miejscu fotela w
położeniu do
siedzenia lub po wyjęciu, a
następnie
zamontowaniu fotela, sprawdzić jego
mocowanie do podłogi.
Trzy niezależne siedzenia tylne
wyposażone są w

zagłówki typu
"przecinek".
Oparcie fotela środkowego,
pochylonego na siedzisko, posiada
korpus, który spełnia rolę stolika
z

uchwytem na kubek. Położenie górne: podnieść i
pociągnąć
do góry.
Położenie dolne: nacisnąć na
zagłówek, aby go opuścić.
Aby wyjąć, po podniesieniu zagłówka,
nacisnąć występ i wyciągnąć
zagłówek.
Aby zamocować, wsunąć trzpienie
zagłówka do otworów, wzdłuż oparcia
fotela.
Siedzenia

83
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016
Pochylanie oparcia
u
stawienie oparcia w
położeniu
stolik
ustawianie oparcia na swoim miejscu
ustawienie fotela w położeniu
portfel
ustawienie fotela w położeniu początkowym
- Pociągnąć dźwignię i ustawić
pochylenie oparcia.
-

Pociągnąć dźwignię, aby opuścić
oparcie na siedzisko fotela.
Nie kłaść twardych lub ciężkich
przedmiotów na stoliku. Mogłyby
stworzyć zagrożenie w

razie nagłego
hamowania lub zderzenia. -

Odblokować oparcie, pociągając
za dźwignię, a

następnie ustawić je
w położeniu początkowym.
Po ustawieniu oparcia na swoim
miejscu, sprawdzić, czy jest
prawidłowo zamocowane.
-

Pociągnąć za dźwignię, aby
ustawić oparcie w

położeniu stolik.
-

Podnieść belkę znajdującą się za
fotelem, aby odsłonić tylne punkty
mocowania.
-


Pochylić cały fotel do przodu, aż do
zablokowania.-

Popchnąć czerwoną dźwignię.
-

Położyć fotel, aby zaryglować tylne
punkty mocowania.
-


Podnieść oparcie, pociągając za
dźwignię.
-


Sprawdzić, czy całość jest dobrze
zamocowana.Przed położeniem fotela
sprawdzić, czy żaden przedmiot
nie zakrywa punktów mocowania
i

nie uniemożliwia prawidłowego
zaryglowania foteli.
ERGONOMIAi KOMFORT
4
Siedzenia

84
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

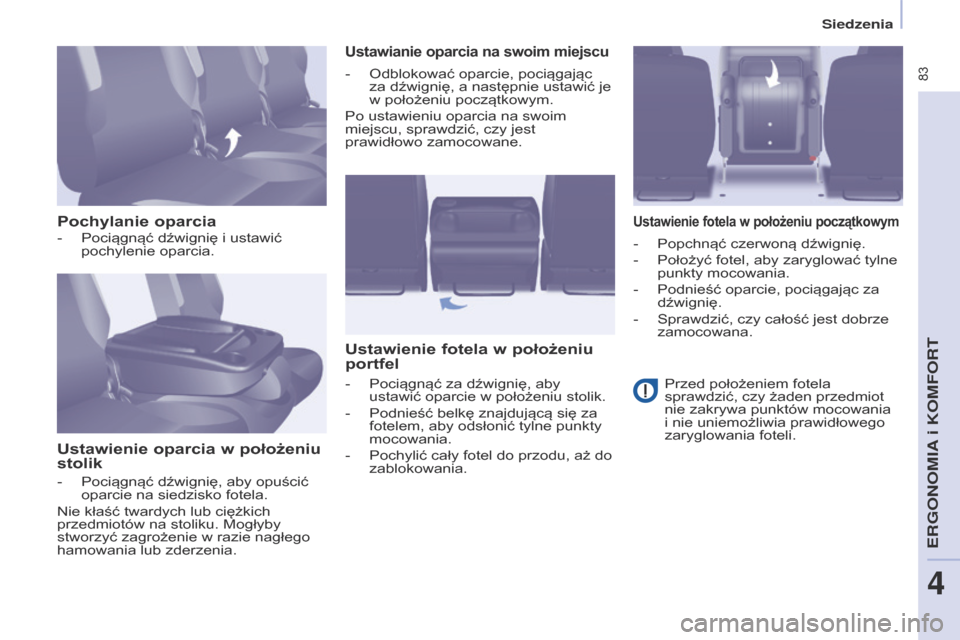

Demontaż fotela
- W razie potrzeby, przesunąć
przednie fotele do przodu i pochylić
zagłówek.
-

Ustawić fotel w
położeniu portfel.
Praktyczne wskazówki
Po zakończeniu regulacji:
-
nie demontować zagłówka, jeżeli
nie zostanie schowany


i przytwierdzony do wspornika,
-

sprawdzić, czy pasy
bezpieczeństwa są zawsze
dostępne i

łatwe do zapięcia przez
pasażerów,
-

pasażer nie może zajmować fotela,
jeżeli pas bezpieczeństwa nie jest
wyregulowany i

zapięty.
Sposób ustawienia fotela
w "położeniu portfel" został
opisany wcześniej.
-

Nacisnąć czerwoną dźwignię, aby
odryglować przednie nogi.
-


Pochylić całość o


około 45° do tyłu,
nie puszczając dźwigni.
-

Zwolnić dźwignię.
-


Podnieść fotel w


pionie,
maksymalnie do zaczepów.
-

W

yprostować fotel, przechylając do
przodu, a

następnie podnieść.
Montaż fotela na swoim miejscu
- Pochylić fotel o 45° do przodu.
-
Ustawić zaczepy między dwoma
belkami.
-


Położyć fotel, aby zaryglować
mocowania tylne.
-


Pociągnąć dźwignię, aby ustawić
oparcie w

położeniu początkowym.
-

Podnieść zagłówek.
Przed położeniem fotela
sprawdzić, czy żaden przedmiot
nie zakrywa punktów mocowania
i

nie uniemożliwia prawidłowego
zaryglowania foteli.
Siedzenia

85
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016
Zagłówek
Jest to zagłówek typu "przecinek".
Położenie górne: nacisnąć występ,
podnieść go i pociągnąć do góry.
Położenie dolne: nacisnąć występ
i
nacisnąć zagłówek z góry, aby go
opuścić.
Aby wyjąć zagłówek: ustawić go
w górnym położeniu, podnieść,
a potem wyjąć.
Schować zagłówek we wnętrzu
samochodu, przymocowując go.
Aby zamocować: wprowadzić trzpienie
zagłówka w
otwory, utrzymując
zagłówek w
osi oparcia.
Każdy fotel można zdemontować
i zamontować ponownie na określonym
miejscu, oznaczonym symbolem na
etykiecie fotela.
Fotele rzędu 2. i

rzędu

3. są niezależne
i

przestawiane.

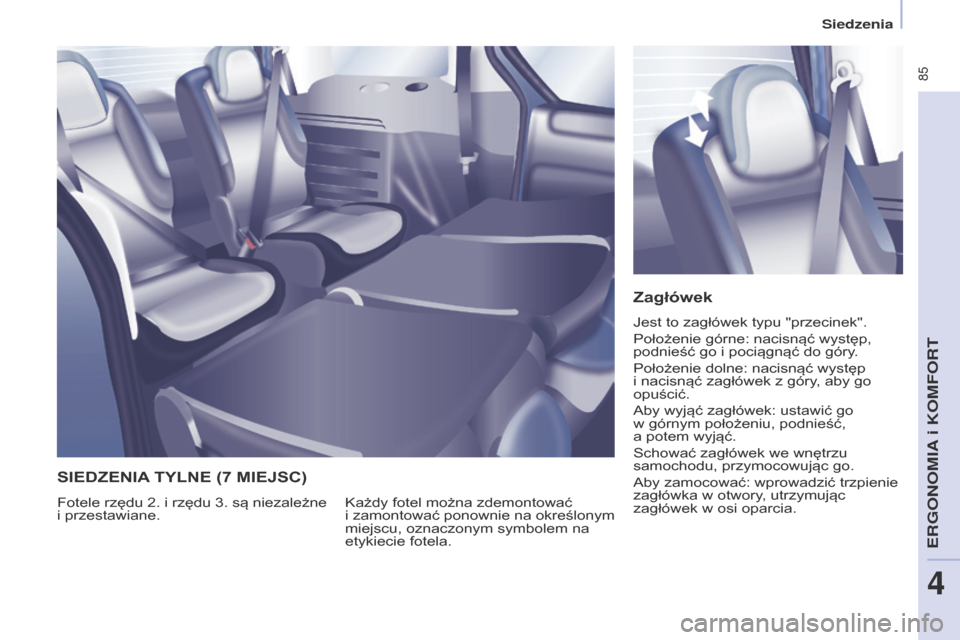

SIEDZENIA TYLNE (7 MIE j SC )
eRgoNoMIA i KoMFoRt
4
Siedzenia

86
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

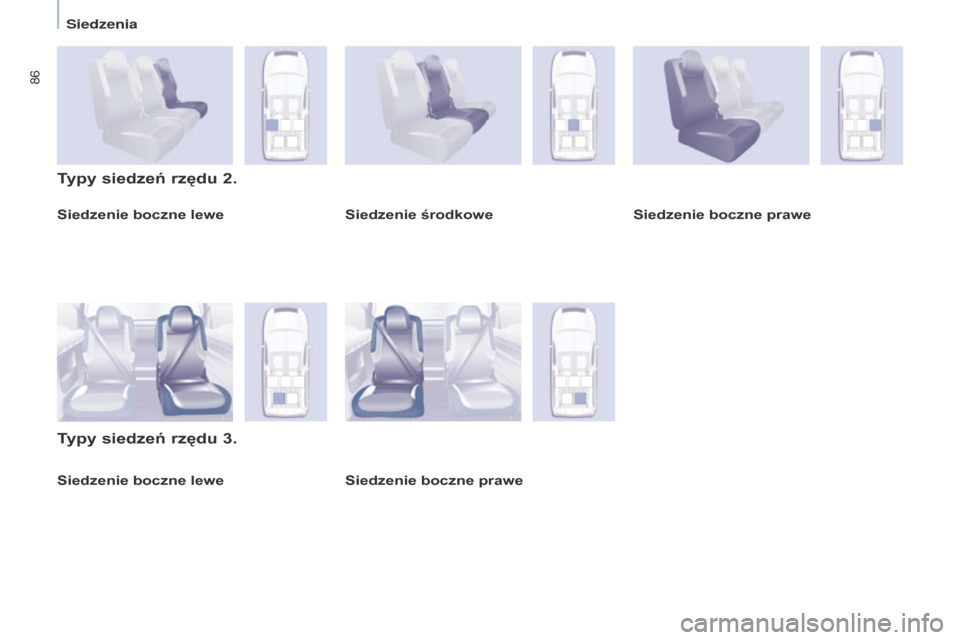

Siedzenie boczne lewe
Typy siedzeń rzędu 2.
Typy siedzeń rzędu 3.
Siedzenie środkoweSiedzenie boczne prawe
Siedzenie boczne prawe
Siedzenie boczne lewe
Siedzenia

87
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016
Pochylanie oparcia
-
Pociągnąć dźwignię i
ustawić
pochylenie.
ustawienie oparcia w położeniu stolik
- Opuścić maksymalnie zagłówek.
-
Pociągnąć dźwignię, aby opuścić
oparcie na siedzisko fotela.
ustawianie oparcia na swoim miejscu
- Odblokować oparcie, pociągając
za dźwignię, a następnie ustawić je
w
położeniu początkowym.
-

Sprawdzić, czy całość jest dobrze
zamocowana.
u

stawienie fotela w położeniu
portfel
-

Przejść do położenia stolik.
-


Pociągnąć czerwoną taśmę
znajdującą się za fotelem, aby
uwolnić jego stopki z

zamocowań
w podłodze.
-

Pochylić cały fotel do przodu.

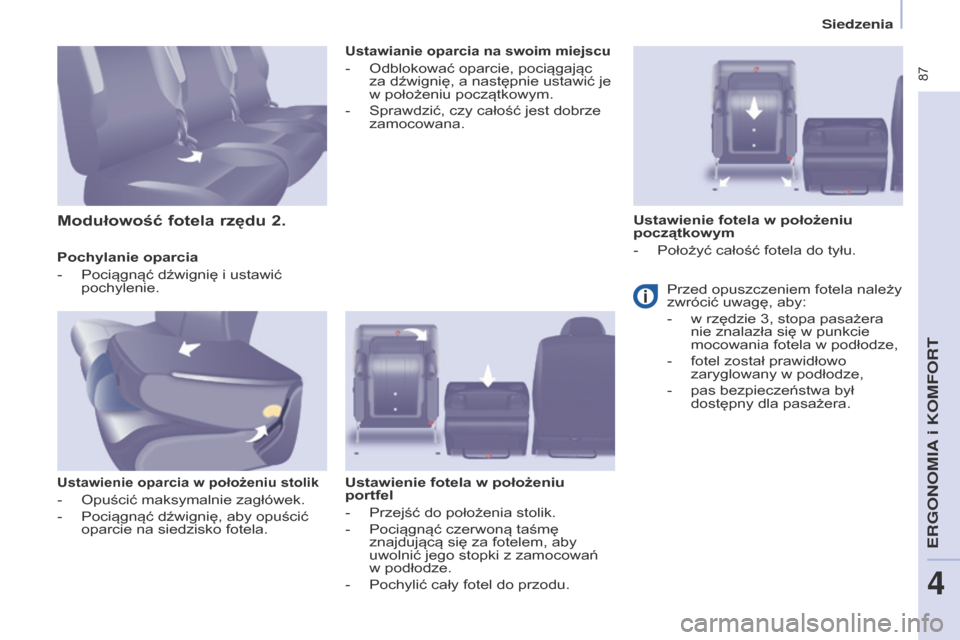

Modułowość fotela rzędu 2.ustawienie fotela w położeniu
początkowym
-

Położyć całość fotela do tyłu.
Przed opuszczeniem fotela należy
zwrócić uwagę, aby:
-


w rzędzie 3, stopa pasażera
nie znalazła się w

punkcie
mocowania fotela w
podłodze,
-

fotel został prawidłowo
zaryglowany w

podłodze,
-

pas bezpieczeństwa był
dostępny dla pasażera.
eRgoNoMIA i KoMFoRt
4
Siedzenia

88
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

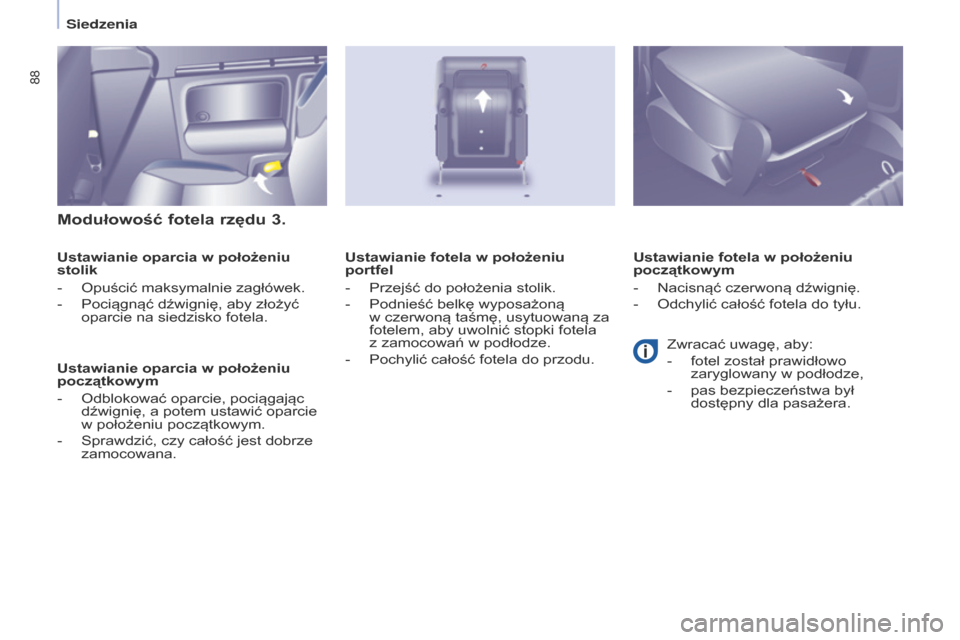

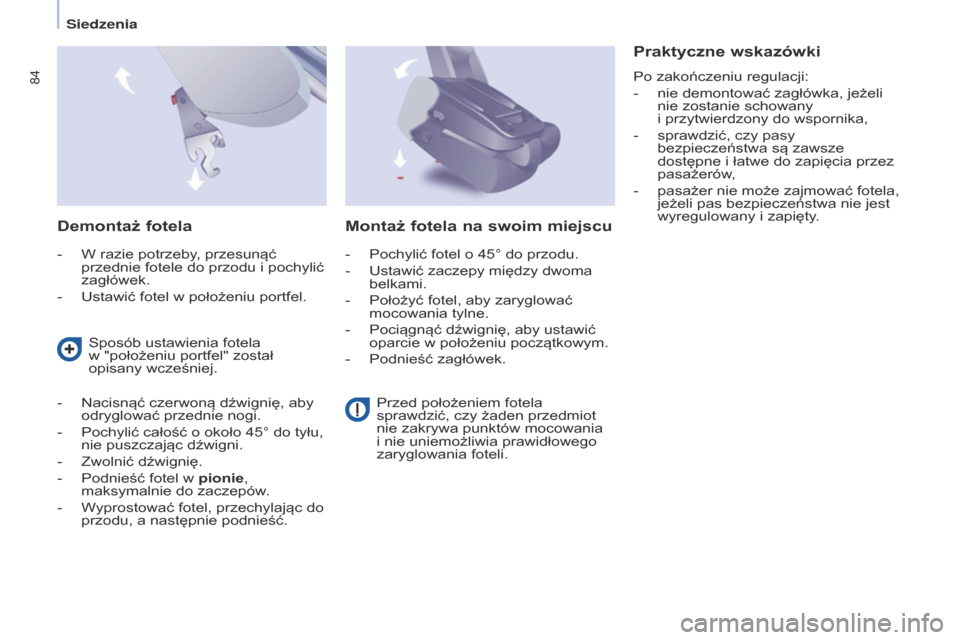

Modułowość fotela rzędu 3.
ustawianie oparcia w położeniu
stolik
-

Opuścić maksymalnie zagłówek.
-


Pociągnąć dźwignię, aby złożyć
oparcie na siedzisko fotela.
u

stawianie oparcia w położeniu
początkowym
-

Odblokować oparcie, pociągając
dźwignię, a

potem ustawić oparcie
w
położeniu początkowym.
-

Sprawdzić, czy całość jest dobrze
zamocowana.
u stawianie fotela w położeniu
początkowym
-

Nacisnąć czerwoną dźwignię.
-


Odchylić całość fotela do tyłu.
ustawianie fotela w położeniu
portfel
-

Przejść do położenia stolik.
-


Podnieść belkę wyposażoną
w

czerwoną taśmę, usytuowaną za
fotelem, aby uwolnić stopki fotela
z
zamocowań w podłodze.
-

Pochylić całość fotela do przodu. Zwracać uwagę, aby:
-


fotel został prawidłowo
zaryglowany w

podłodze,
-

pas bezpieczeństwa był
dostępny dla pasażera.
