Peugeot Partner Tepee 2017 Kullanım Kılavuzu (in Turkish)

79
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016

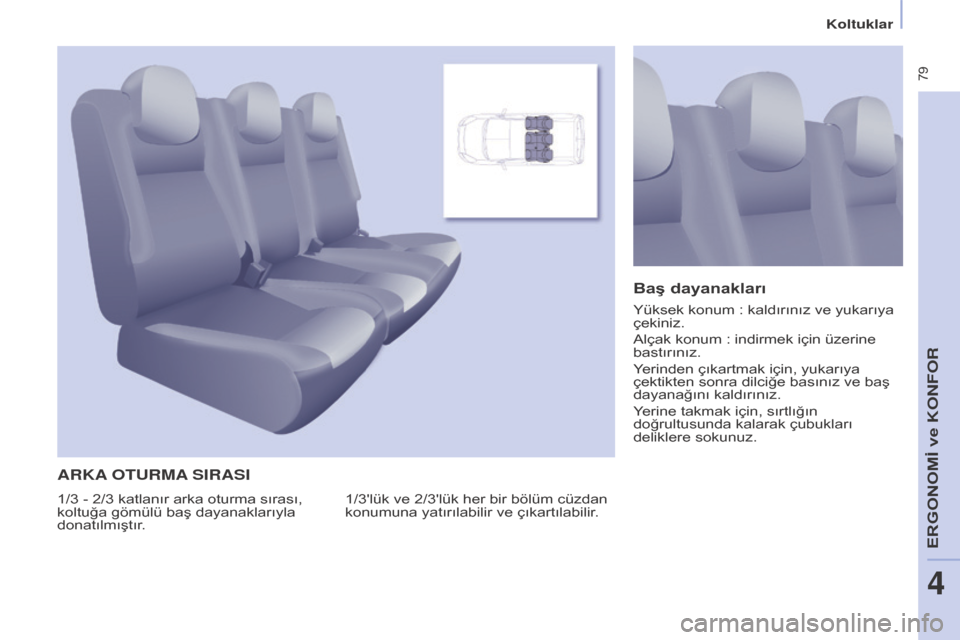

ARKA OTURMA SIRASI
1/3'lük ve 2/3'lük her bir bölüm cüzdan
konumuna yatırılabilir ve çıkartılabilir.
Baş dayanakları
1/3 - 2/3 katlanır arka oturma sırası,
koltuğa gömülü baş dayanaklarıyla
donatılmıştır. Yüksek konum
: kaldırınız ve yukarıya
çekiniz.
Alçak konum : indirmek için üzerine
bastırınız.
Yerinden çıkartmak için, yukarıya
çektikten sonra dilciğe basınız ve baş
dayanağını kaldırınız.
Yerine takmak için, sırtlığın
doğrultusunda kalarak çubukları
deliklere sokunuz.
ERGONOMİ ve KONFOR
4
Koltuklar

80
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016

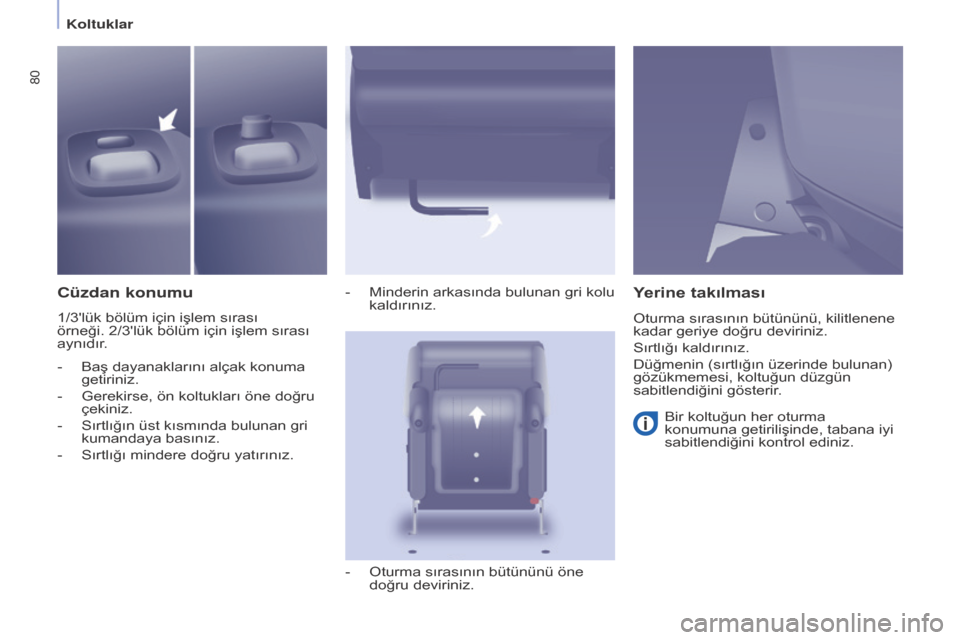

Cüzdan konumu
1/3'lük bölüm için işlem sırası
örneği. 2/3'lük bölüm için işlem sırası
aynıdır. -

Minderin arkasında bulunan gri kolu
kaldırınız.
-

Oturma sırasının bütününü öne
doğru deviriniz.
Yerine takılması
Bir koltuğun her oturma
konumuna getirilişinde, tabana iyi
sabitlendiğini kontrol ediniz.
-

Baş dayanaklarını alçak konuma
getiriniz.
-


Gerekirse, ön koltukları öne doğru
çekiniz.
-

Sırtlığın üst kısmında bulunan gri
kumandaya basınız.
-

Sırtlığı mindere doğru yatırınız. Oturma sırasının bütününü, kilitlenene
kadar geriye doğru deviriniz.
Sırtlığı kaldırınız.
Düğmenin (sırtlığın üzerinde bulunan)
gözükmemesi, koltuğun düzgün
sabitlendiğini gösterir

.
Koltuklar

81
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016

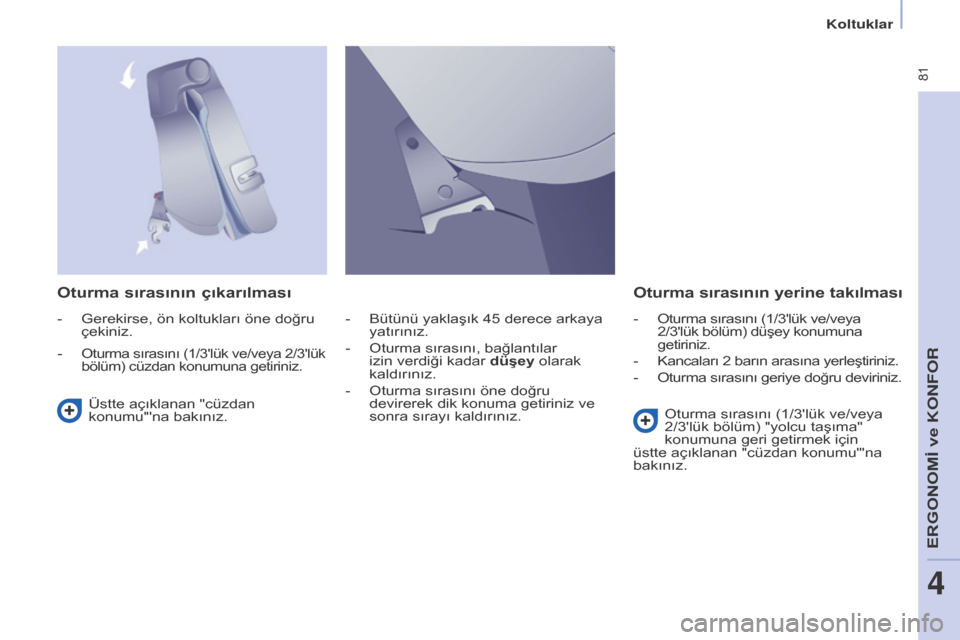

Oturma sırasının çıkarılmasıOturma sırasının yerine takılması
Üstte açıklanan "cüzdan
konumu"'na bakınız. Oturma sırasını (1/3'lük ve/veya
2/3'lük bölüm) "yolcu taşıma"
konumuna geri getirmek için
üstte
açıklanan "cüzdan konumu"'na
bakınız.
-

Bütünü yaklaşık 45 derece arkaya
yatırınız.
-

Oturma sırasını, bağlantılar
izin verdiği kadar

düşey olarak
kaldırınız.
- Oturma sırasını öne doğru
devirerek dik konuma getiriniz ve
sonra sırayı kaldırınız.
-

Gerekirse, ön koltukları öne doğru
çekiniz.
-


Oturma sırasını (1/3'lük ve/veya 2/3'lük
bölüm) cüzdan konumuna getiriniz.
- Oturma sırasını (1/3'lük ve/veya

2/3'lük bölüm) düşey konumuna
getiriniz.
-

Kancaları 2 barın arasına yerleştiriniz.
-


Oturma sırasını geriye doğru deviriniz.
ERGONOMİ ve KONFOR
4
Koltuklar

82
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016

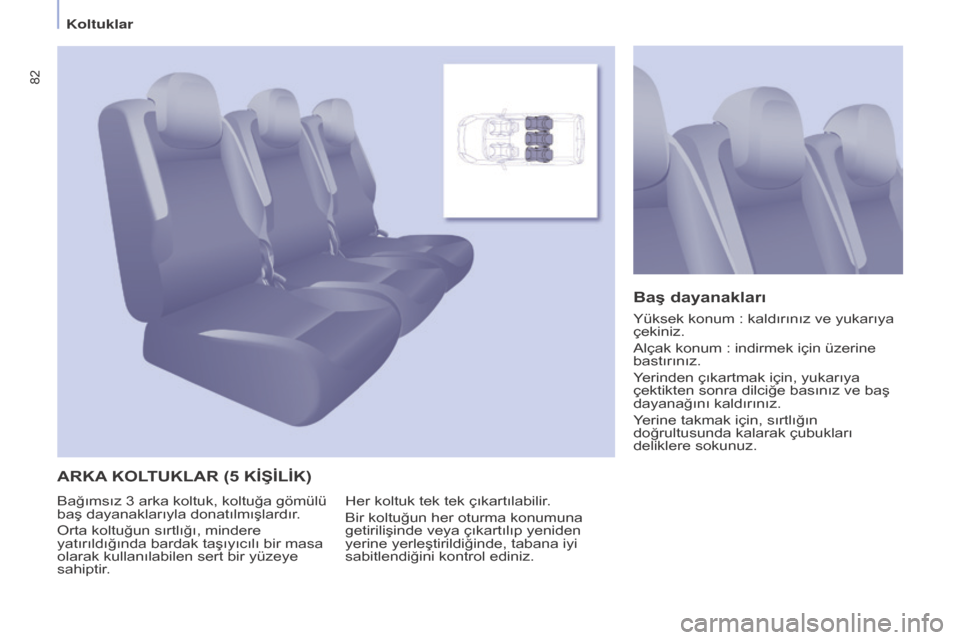

ARKA KOLTUKLAR (5 KİŞİLİK ) Baş dayanakları
Her koltuk tek tek çıkartılabilir.
Bir koltuğun her oturma konumuna
getirilişinde veya çıkartılıp yeniden
yerine yerleştirildiğinde, tabana iyi
sabitlendiğini kontrol ediniz.
Bağımsız 3 arka koltuk, koltuğa gömülü
baş dayanaklarıyla donatılmışlardır.
Orta koltuğun sırtlığı, mindere
yatırıldığında bardak taşıyıcılı bir masa
olarak kullanılabilen sert bir yüzeye
sahiptir. Yüksek konum
: kaldırınız ve yukarıya
çekiniz.
Alçak konum : indirmek için üzerine
bastırınız.
Yerinden çıkartmak için, yukarıya
çektikten sonra dilciğe basınız ve baş
dayanağını kaldırınız.
Yerine takmak için, sırtlığın
doğrultusunda kalarak çubukları
deliklere sokunuz.
Koltuklar

83
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016

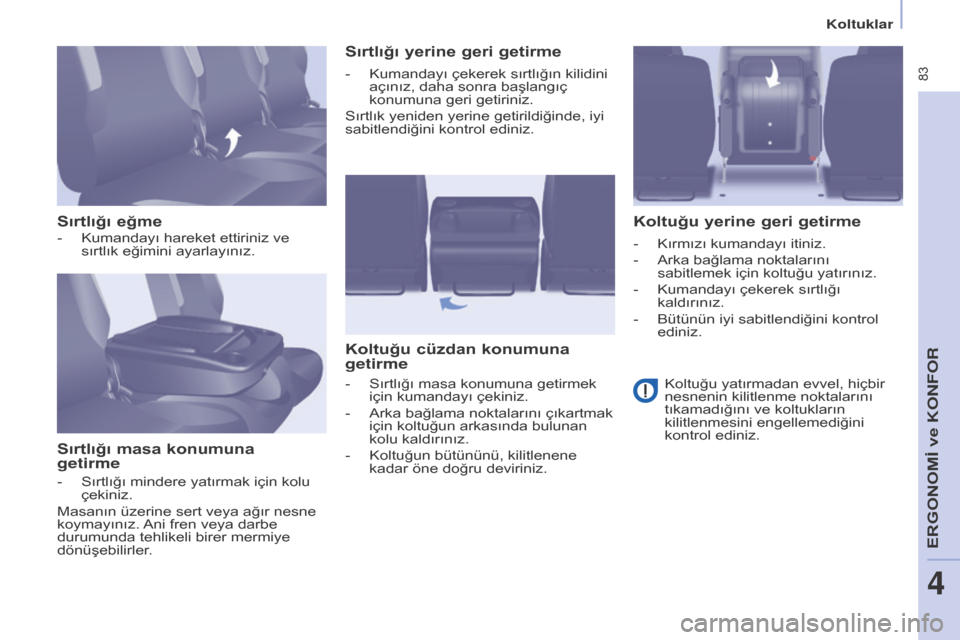

Sırtlığı eğmeSırtlığı masa konumuna
getirme Sırtlığı yerine geri getirme
Koltuğu cüzdan konumuna
getirme Koltuğu yerine geri getirme
- Kumandayı hareket ettiriniz ve
sırtlık eğimini ayarlayınız.
-

Sırtlığı mindere yatırmak için kolu
çekiniz.
Masanın üzerine sert veya ağır nesne
koymayınız.

Ani fren veya darbe
durumunda tehlikeli birer mermiye
dönüşebilirler. -

Kumandayı çekerek sırtlığın kilid
ini
açınız, daha sonra başlangıç
konumuna geri getiriniz.
Sırtlık yeniden yerine getirildiğinde, iyi
sabitlendiğini kontrol ediniz.
-

Sırtlığı masa konumuna getirmek
için kumandayı çekiniz.
-


Arka bağlama noktalarını çıkartmak
için koltuğun arkasında bulunan
kolu kaldırınız.
-


Koltuğun bütününü, kilitlenene
kadar öne doğru deviriniz.-

Kırmızı kumandayı itiniz.
-

Arka bağlama noktalarını
sabitlemek için koltuğu yatırınız.
-


Kumandayı çekerek sırtlığı
kaldırınız.
-


Bütünün iyi sabitlendiğini kontrol
ediniz.Koltuğu yatırmadan evvel, hiçbir
nesnenin kilitlenme noktalarını
tıkamadığını ve koltukların
kilitlenmesini engellemediğini
kontrol ediniz.
ERGONOMİ ve KONFOR
4
Koltuklar

84
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016

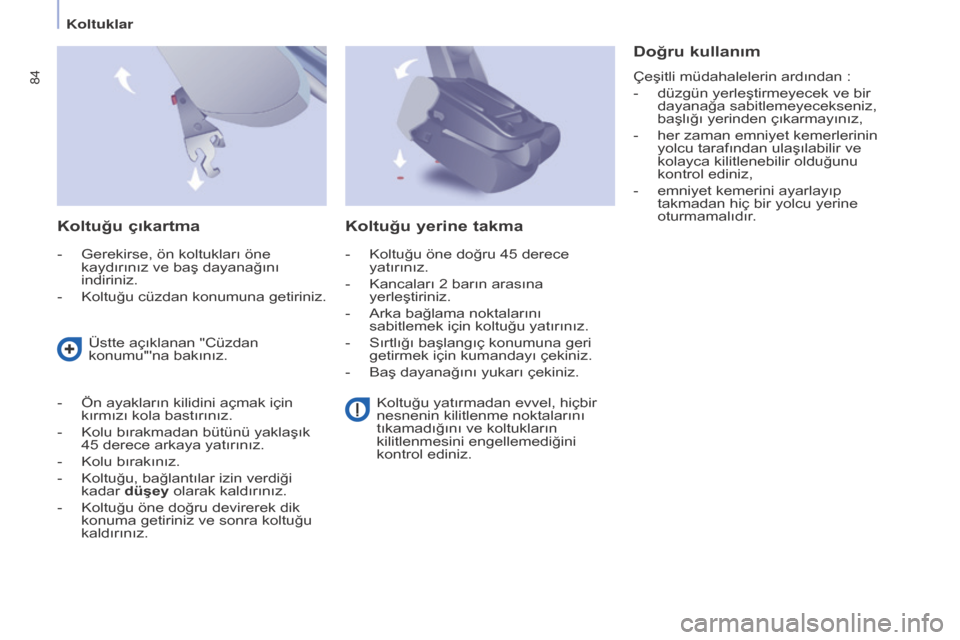

Koltuğu çıkartma
- Gerekirse, ön koltukları öne
kaydırınız ve baş dayanağını
indiriniz.
-

Koltuğu cüzdan konumuna getiriniz.
Doğru kullanım
Çeşitli müdahalelerin ardından :
-
düzgün yerleştirmeyecek ve bir
dayanağa sabitlemeyecekseniz,
başlığı yerinden çıkarmayınız,
-


her zaman emniyet kemerlerinin
yolcu tarafından ulaşılabilir ve
kolayca kilitlenebilir olduğunu
kontrol ediniz,
-


emniyet kemerini ayarlayıp
takmadan hiç bir yolcu yerine
oturmamalıdır

.
Üstte açıklanan "Cüzdan
konumu"'na bakınız.
-

Ön ayakların kilid

ini açmak için
kırmızı kola bastırınız.
-

Kolu bırakmadan bütünü yaklaşık
45 derece arkaya yatırınız.
-


Kolu bırakınız.
-


Koltuğu, bağlantılar izin verdiği
kadar

düşey olarak kaldırınız.
-

Koltuğu öne doğru devirerek dik
konuma getiriniz ve sonra koltuğu
kaldırınız.
Koltuğu yerine takma
- Koltuğu öne doğru 45 derece
yatırınız.
-

Kancaları 2 barın arasına
yerleştiriniz.
-


Arka bağlama noktalarını
sabitlemek için koltuğu yatırınız.
-


Sırtlığı başlangıç konumuna geri
getirmek için kumandayı çekiniz.
-


Baş dayanağını yukarı çekiniz.
Koltuğu yatırmadan evvel, hiçbir
nesnenin kilitlenme noktalarını
tıkamadığını ve koltukların
kilitlenmesini engellemediğini
kontrol ediniz.
Koltuklar

85
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016
Baş dayanağı
Koltuğa gömülü tiptedir.
Yüksek konum : dilciğe basınız,
kaldırınız ve yukarı çekiniz.
Alçak konum
: dilciği itiniz ve dayanağı
indirmek için üzerine bastırınız.
Yerinden çıkartmak için
: yüksek
konuma getiriniz, baş dayanağını
kaldırınız ve çıkartınız.
Aracın içine sabitleyerek yerleştiriniz.
Yerine takmak için
: sırtlığın
doğrultusunda kalarak çubukları
deliklere sokunuz.
Her bir koltuk çıkartılabilir ve etiketinde
simgelenmiş olan kendi yerine
takılmalıdır.
2. ve 3. sıra koltukları bağımsızdırlar
ve değiştirilebilirler.
ARKA
KOLTUKLAR (7 KİŞİLİK )
ERGONOMİ ve KONFOR
4
Koltuklar

86
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016

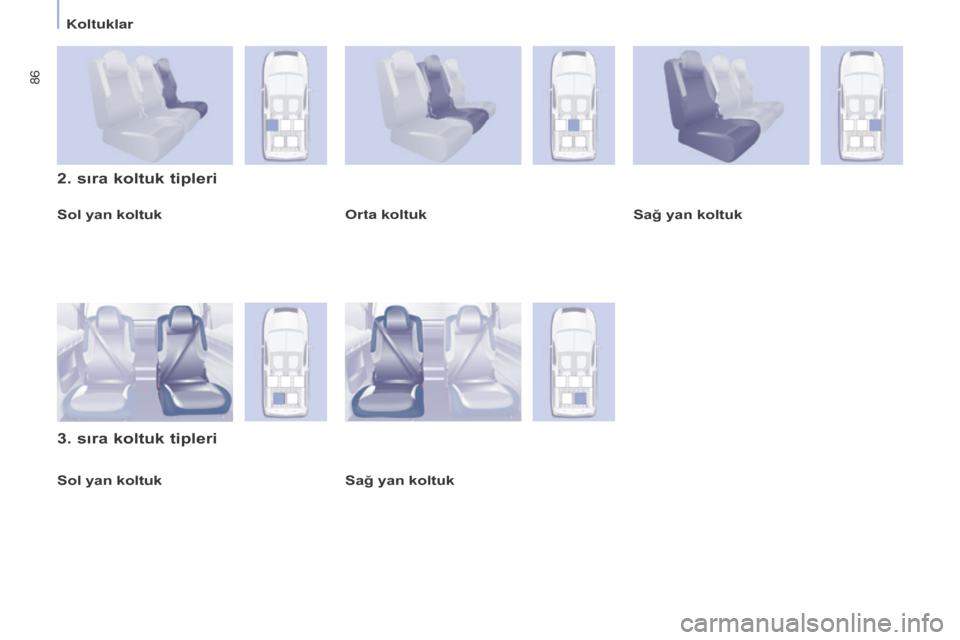

Sol yan koltuk
2. sıra koltuk tipleri
3. sıra koltuk tipleri
Orta koltukSağ yan koltuk
Sağ yan koltuk
Sol yan koltuk
Koltuklar

87
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016

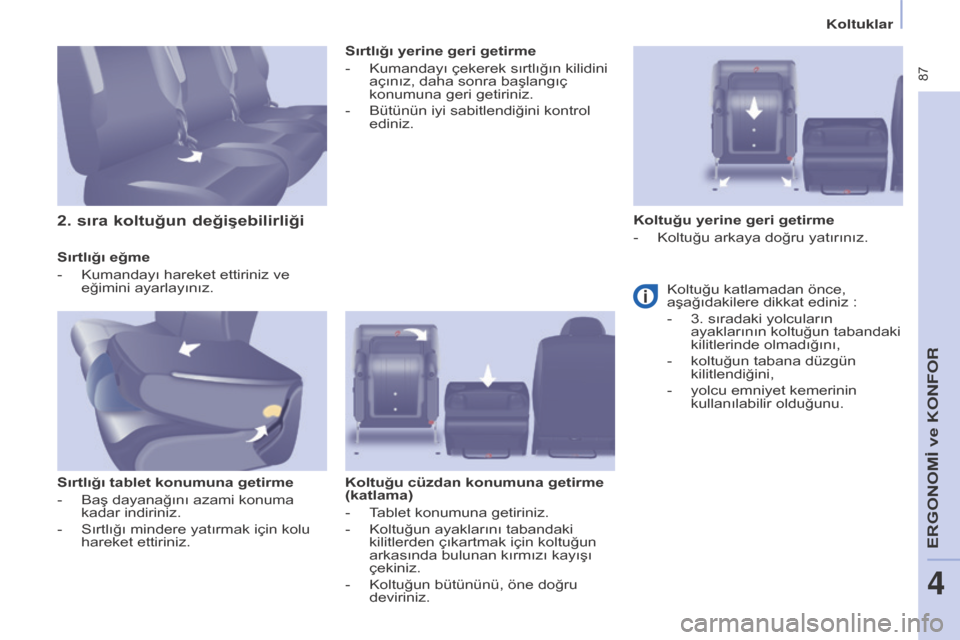

Sırtlığı eğme
-
Kumandayı hareket ettiriniz ve
eğimini ayarlayınız.
Sırtlığı tablet konumuna getirme
-


Baş dayanağını azami konuma
kadar indiriniz.
-


Sırtlığı mindere yatırmak için kolu
hareket ettiriniz. Sırtlığı yerine geri getirme
-


Kumandayı çekerek sırtlığın kilid
ini
açınız, daha sonra başlangıç
konumuna geri getiriniz.
-
Bütünün iyi sabitlendiğini kontrol
ediniz.
Koltuğu cüzdan konumuna getirme
(katlama)
-

T
ablet konumuna getiriniz.
-

Koltuğun ayaklarını tabandaki
kilitlerden çıkartmak için koltuğun
arkasında bulunan kırmızı kayışı
çekiniz.
-


Koltuğun bütününü, öne doğru
deviriniz.
2. sıra koltuğun değişebilirliğiKoltuğu yerine geri getirme
-
Koltuğu arkaya doğru yatırınız.
Koltuğu katlamadan önce,
aşağıdakilere dikkat ediniz

:
-

3. sıradaki yolcuların
ayaklarının koltuğun tabandaki
kilitlerinde olmadığını,
-


koltuğun tabana düzgün
kilitlendiğini,
-


yolcu emniyet kemerinin
kullanılabilir olduğunu.
ERGONOMİ ve KONFOR
4
Koltuklar

88
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016

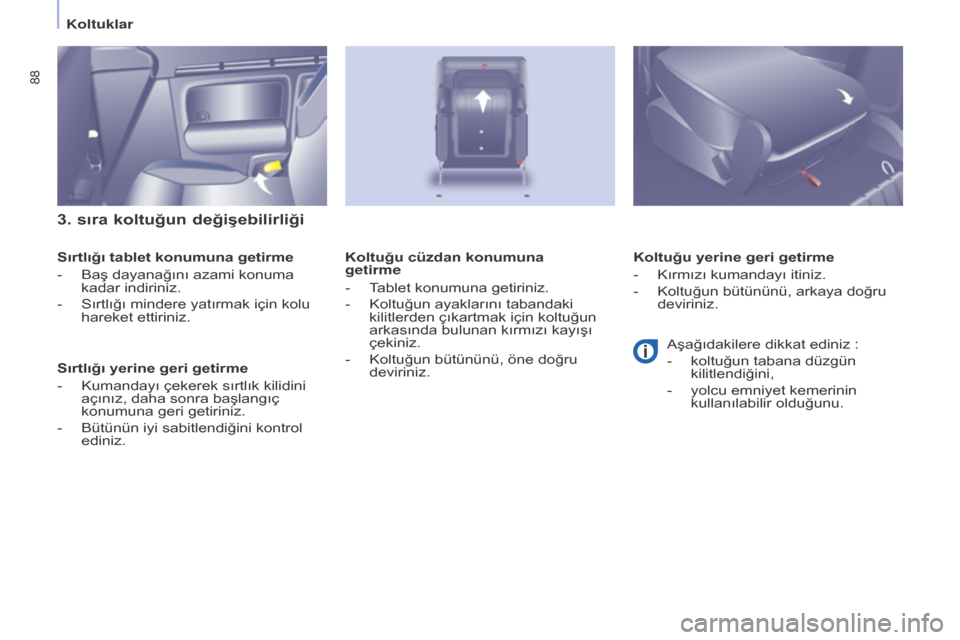

3. sıra koltuğun değişebilirliği
Sırtlığı tablet konumuna getirme
-
Baş dayanağını azami konuma
kadar indiriniz.
-


Sırtlığı mindere yatırmak için kolu
hareket ettiriniz.
Sırtlığı yerine geri getirme
-


Kumandayı çekerek sırtlık kilid
ini
açınız, daha sonra başlangıç
konumuna geri getiriniz.
-

Bütünün iyi sabitlendiğini kontrol
ediniz. Koltuğu yerine geri getirme
-


Kırmızı kumandayı itiniz.
-


Koltuğun bütününü, arkaya doğru
deviriniz.
Koltuğu cüzdan konumuna


getirme
-

T
ablet konumuna getiriniz.
-

Koltuğun ayaklarını tabandaki
kilitlerden çıkartmak için koltuğun
arkasında bulunan kırmızı kayışı
çekiniz.
-


Koltuğun bütününü, öne doğru
deviriniz. Aşağıdakilere dikkat ediniz

:
-

koltuğun tabana düzgün
kilitlendiğini,
-


yolcu emniyet kemerinin
kullanılabilir olduğunu.
