Peugeot Partner Tepee 2017 Kullanım Kılavuzu (in Turkish)

89
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016

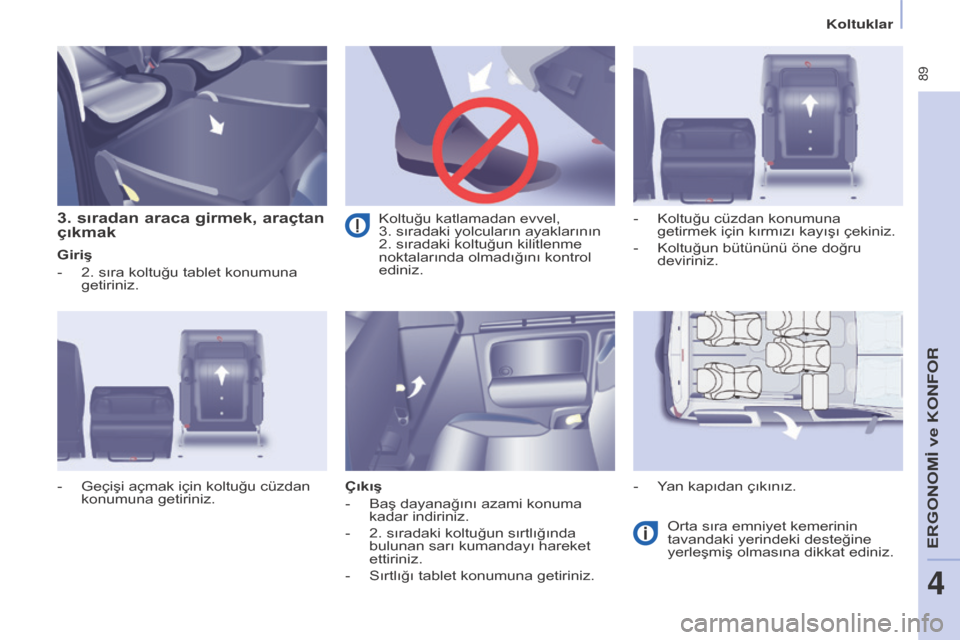

3. sıradan araca girmek, araçtan
çıkmak
Giriş
-
2. sıra koltuğu tablet konumuna
getiriniz.
ç

ıkış
-

Baş dayanağını azami konuma
kadar indiriniz.
-


2. sıradaki koltuğun sırtlığında
bulunan sarı kumandayı hareket
ettiriniz.
-


Sırtlığı tablet konumuna getiriniz. Orta sıra emniyet kemerinin
tavandaki yerindeki desteğine
yerleşmiş olmasına dikkat ediniz.
-


Geçişi açmak için koltuğu cüzdan
konumuna getiriniz. -


Koltuğu cüzdan konumuna
getirmek için kırmızı kayışı çekiniz.
-
Koltuğun bütününü öne doğru
deviriniz.
-

Y
an kapıdan çıkınız.
Koltuğu katlamadan evvel,
3.
sıradaki yolcuların ayaklarının
2. sıradaki koltuğun kilitlenme
noktalarında olmadığını kontrol
ediniz.
ERGONOMİ ve KONFOR
4
Koltuklar

90
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016

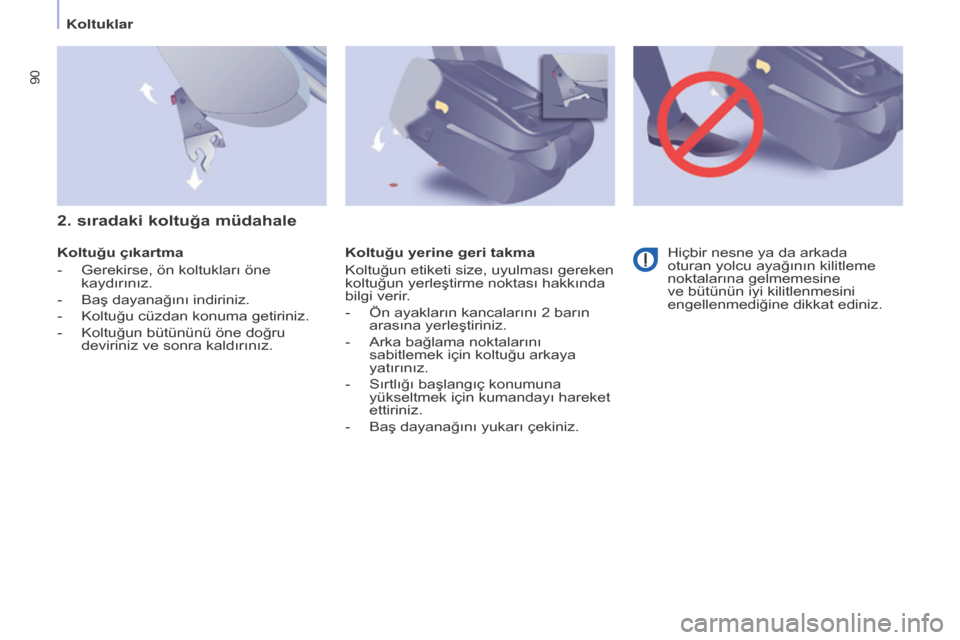

Koltuğu çıkartma
-
Gerekirse, ön koltukları öne
kaydırınız.
-


Baş dayanağını indiriniz.
-


Koltuğu cüzdan konuma getiriniz.
-


Koltuğun bütününü öne doğru
deviriniz ve sonra kaldırınız. Koltuğu yerine geri takma
Koltuğun etiketi size, uyulması gereken
koltuğun yerleştirme noktası hakkında
bilgi verir

.
-

Ön ayakların kancalarını 2 barın
arasına yerleştiriniz.
-


Arka bağlama noktalarını
sabitlemek için koltuğu arkaya
yatırınız.
-


Sırtlığı başlangıç konumuna
yükseltmek için kumandayı hareket
ettiriniz.
-


Baş dayanağını yukarı çekiniz. Hiçbir nesne ya da arkada
oturan yolcu ayağının kilitleme
noktalarına gelmemesine
ve bütünün iyi kilitlenmesini
engellenmediğine dikkat ediniz.
2. sıradaki koltuğa müdahale
Koltuklar

91
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016

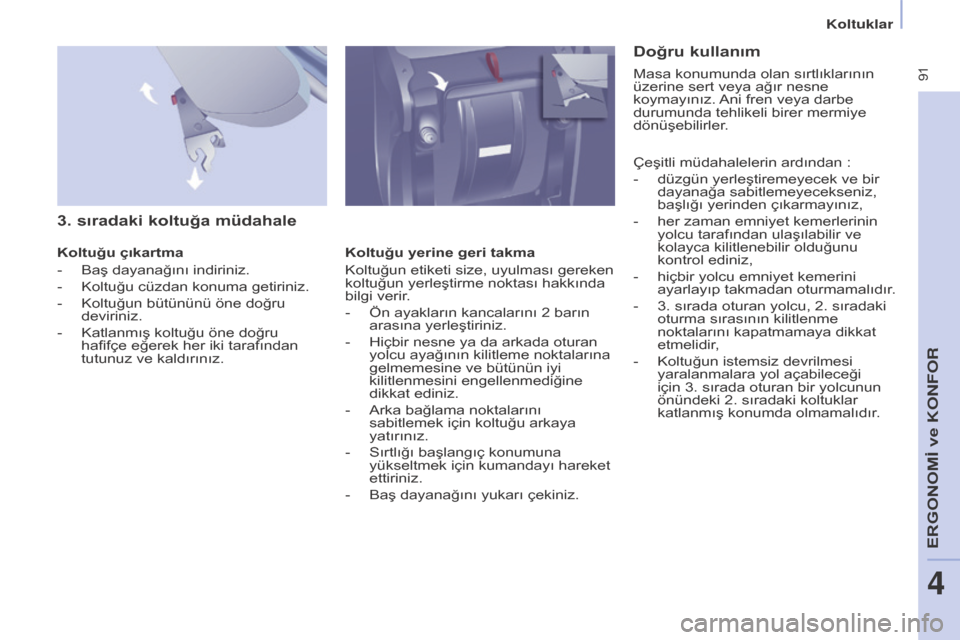

3. sıradaki koltuğa müdahale
Koltuğu çıkartma
-
Baş dayanağını indiriniz.
-


Koltuğu cüzdan konuma getiriniz.
-


Koltuğun bütününü öne doğru
deviriniz.
-


Katlanmış koltuğu öne doğru
hafifçe eğerek her iki tarafından
tutunuz ve kaldırınız. Koltuğu yerine geri takma
Koltuğun etiketi size, uyulması gereken
koltuğun yerleştirme noktası hakkında
bilgi verir

.
-

Ön ayakların kancalarını 2 barın
arasına yerleştiriniz.
-


Hiçbir nesne ya da arkada oturan
yolcu ayağının kilitleme noktalarına
gelmemesine ve bütünün iyi
kilitlenmesini engellenmediğine
dikkat ediniz.
-


Arka bağlama noktalarını
sabitlemek için koltuğu arkaya
yatırınız.
-


Sırtlığı başlangıç konumuna
yükseltmek için kumandayı hareket
ettiriniz.
-


Baş dayanağını yukarı çekiniz.
Doğru kullanım
Çeşitli müdahalelerin ardından :
-
düzgün yerleştiremeyecek ve bir
dayanağa sabitlemeyecekseniz,
başlığı yerinden çıkarmayınız,
-


her zaman emniyet kemerlerinin
yolcu tarafından ulaşılabilir ve
kolayca kilitlenebilir olduğunu
kontrol ediniz,
-


hiçbir yolcu emniyet kemerini
ayarlayıp takmadan oturmamalıdır

.
-

3. sırada oturan yolcu, 2. sıradaki
oturma sırasının kilitlenme
noktalarını kapatmamaya dikkat
etmelidir

,
-

Koltuğun istemsiz devrilmesi
yaralanmalara yol açabileceği
için 3. sırada oturan bir yolcunun
önündeki 2. sıradaki koltuklar
katlanmış konumda olmamalıdır

.
Masa konumunda olan sırtlıklarının
üzerine sert veya ağır nesne
koymayınız. Ani fren veya darbe
durumunda tehlikeli birer mermiye
dönüşebilirler.
ERGONOMİ ve KONFOR
4
Koltuklar

92
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016

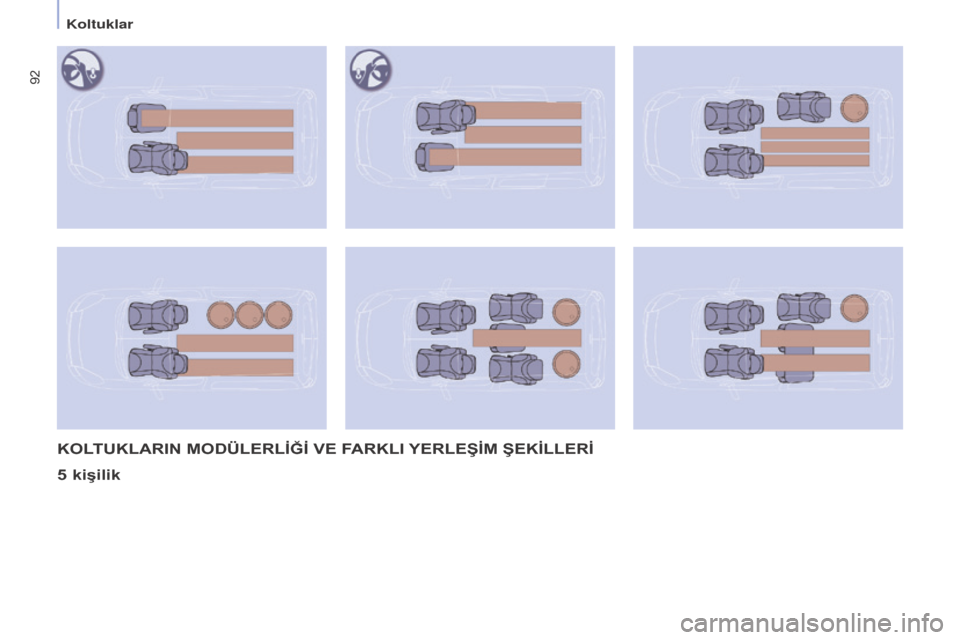

KOLTUKLARIN MODÜLERLİğİ VE FARKLI YERLEŞİM ŞEKİLLERİ
5

kişilik
Koltuklar

93
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016
7 kişilik
Tüm müdahaleler araç
dururken yapılmalıdır.
ERGONOMİ ve KONFOR
4
Koltuklar

94
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016
ÖN DüZENLEMELER
1.
Alt torpido gözü
Kapaklı veya kapaksız olabilir.
Üst bozuk para gözü
Kumanda panelinin üzerinde,
direksiyon simidinin arkasında bulunur.
Açmak için kapağın kaldırılmasını
kolaylaştıran bir kertiği vardır. Durma
konumuna ulaşana kadar kapağa eşlik
ediniz.
Kapatmak için kapağa eşlik ediniz,
daha sonra ortasına hafifçe basınız.
Dökülebilir her tip sıvı, kısa devre
yaptırma riski taşır ve dolayısıyla
yangına yol açabilir.
3. Yan yerleştirme gözü
4.
ç

anta asma kancası
Yalnızca yumuşak ve çok ağır olmayan
çantaları asınız.
2. Yerleştirme gözü ve şişe yerleştirme gözü (1,5 L)
Araçta yaşam

95
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016

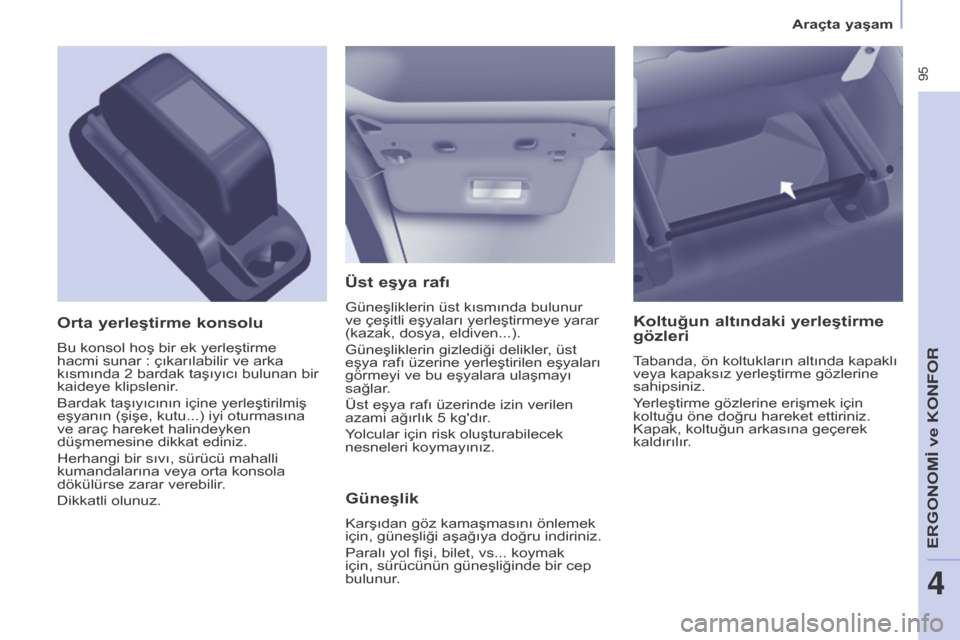

Üst eşya rafı
Güneşliklerin üst kısmında bulunur
ve çeşitli eşyaları yerleştirmeye yarar
(kazak, dosya, eldiven...).
Güneşliklerin gizlediği delikler, üst
eşya rafı üzerine yerleştirilen eşyaları
görmeyi ve bu eşyalara ulaşmayı
sağlar.
Üst eşya rafı üzerinde izin verilen
azami ağırlık 5 kg'dır.
Yolcular için risk oluşturabilecek
nesneleri koymayınız.
Orta yerleştirme konsolu
Bu konsol hoş bir ek yerleştirme
hacmi sunar : çıkarılabilir ve arka
kısmında
2 bardak taşıyıcı bulunan bir
kaideye klipslenir.
Bardak taşıyıcının içine yerleştirilmiş
eşyanın (şişe, kutu...) iyi oturmasına
ve araç hareket halindeyken
düşmemesine dikkat ediniz.
Herhangi bir sıvı, sürücü mahalli
kumandalarına veya orta konsola
dökülürse zarar verebilir.
Dikkatli olunuz.
Güneşlik
Karşıdan göz kamaşmasını önlemek
için, güneşliği aşağıya doğru indiriniz.
Paralı yol fişi, bilet, vs... koymak
için, sürücünün güneşliğinde bir cep
bulunur.
Koltuğun altındaki yerleştirme
gözleri
Tabanda, ön koltukların altında kapaklı
veya kapaksız yerleştirme gözlerine
sahipsiniz.
Yerleştirme gözlerine erişmek için
koltuğu öne doğru hareket ettiriniz.
Kapak, koltuğun arkasına geçerek
kaldırılır.
ERGONOMİ ve KONFOR
4
Araçta yaşam

96
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016
OTURMA YERLERİ
DÜZENLEMELERİ
Saklama

bölmeleri
Arka yolcuların ayaklarının altında iki
dolaba sahipsiniz.
Açmak için parmaklarınızı kertiğe
sokunuz ve kapağı kaldırınız.
Uçak tipi masalar
Açmak için masayı yukarıya çekiniz ve
indiriniz.
Güvenlik nedeniyle, belli bir basınç
uygulandığında, masa yerinden çıkmak
üzere tasarlanmıştır.
Yerine takmak için, masa dikey
konumdayken, hafifçe bastırarak önce
bir tarafı sonra diğer tarafı sokunuz.
Masanın üzerine sert veya ağır nesne
koymayınız. Ani fren veya darbe
durumunda tehlikeli birer mermiye
dönüşebilirler.
Her masanın kenarında bir çanta asma
kancası mevcuttur.
Yan perdeler
Sürgülü yan kapılarda yan perde
bulunabilir.
Açmak için yan perdeyi dilciği tutarak
çekiniz.
Kapı açıldığında perdeye zarar
vermemek için dilciğin yerine düzgün
takılı olduğunu kontrol ediniz.
Açarken olduğu gibi kapatırken de
her zaman perdeye dilciği tutarak
yavaşça eşlik ediniz.
Araçta yaşam

97
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016
ZENİTh TAVAN
Tavan çok işlevlidir ve üst eşya rafının
devamıdır. Aşağıdaki elemanlardan
oluşur :
Yerleştirme gözleri
Tavanın her iki tarafında yerleştirme
gözleri mevcuttur. İzin verilen azami
yük : 6 kg.
Yarısaydam taban içindeki eşyaları
görmenize yardımcı olur.
Yolcular için risk oluşturabilecek
nesneleri koymayınız.
Tavan lambası
İşleyişi ön tavan lambası ile aynıdır.
4. başlıkta "Araçta yaşam"
bölümünde "Tavan lambaları"
kısmına bakınız.
ERGONOMİ ve KONFOR
4
Araçta yaşam

98
Partner2VP_tr_Chap04_Ergonomie_ed02-2016Partner2VP_tr_Chap04_Ergonomie_ed02-2016

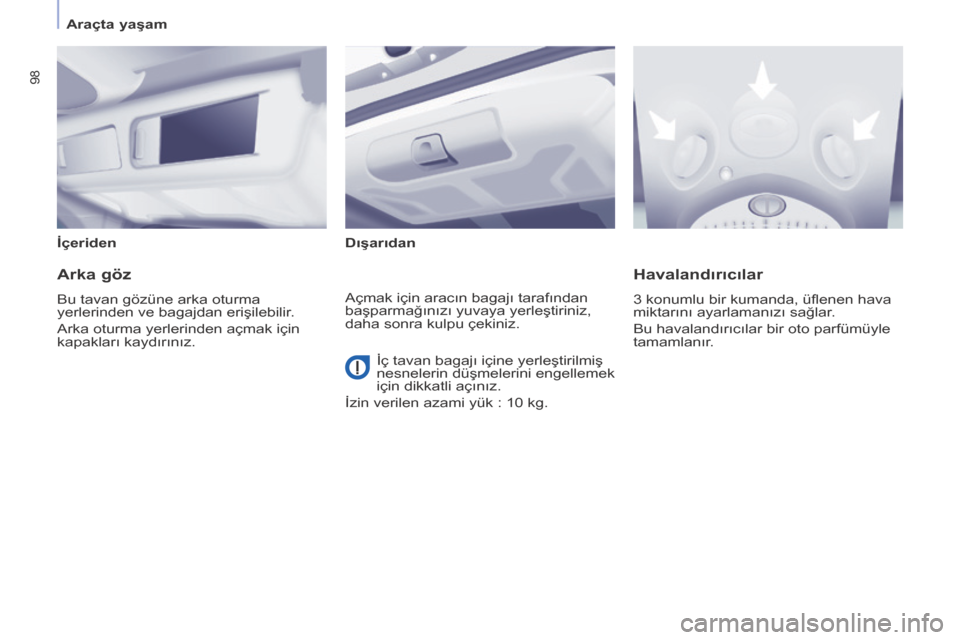

İçeridenDışarıdan
Arka göz
Bu tavan gözüne arka oturma
yerlerinden ve bagajdan erişilebilir.
Arka oturma yerlerinden açmak için
kapakları kaydırınız.
havalandırıcılar
3 konumlu bir kumanda, üflenen hava
miktarını ayarlamanızı sağlar.
Bu havalandırıcılar bir oto parfümüyle
tamamlanır.
Açmak için aracın bagajı tarafından
başparmağınızı yuvaya yerleştiriniz,
daha sonra kulpu çekiniz.
İç tavan bagajı içine yerleştirilmiş
nesnelerin düşmelerini engellemek
için dikkatli açınız.
İzin verilen azami yük

: 10 kg.
Araçta yaşam
