Peugeot Partner Tepee 2017 Manuale del proprietario (in Italian)

159
Partner2VP_it_Chap07_Verification_ed02-2016
Controlli
Partner2VP_it_Chap07_Verification_ed02-2016

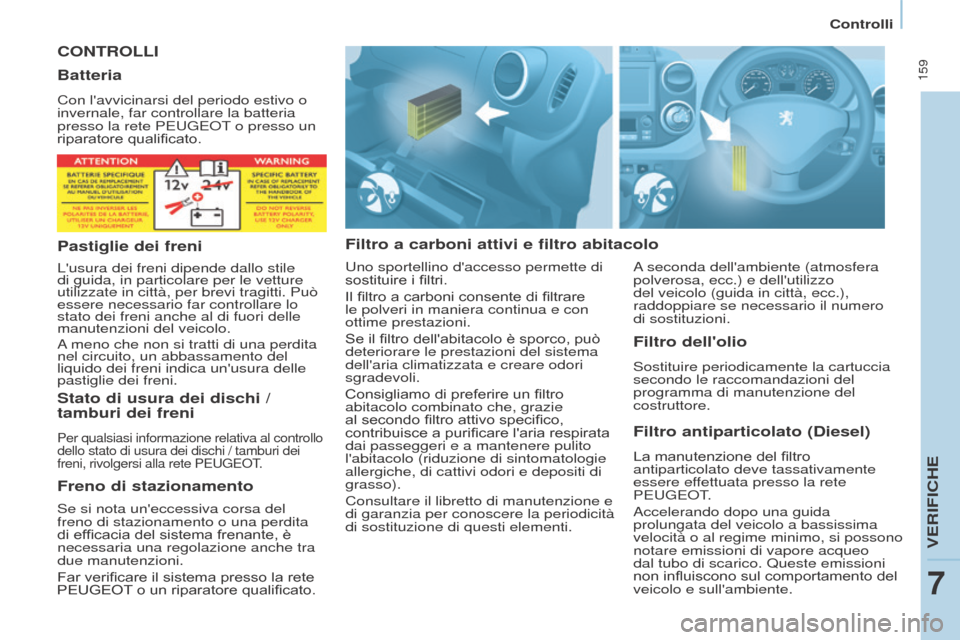

CONTROLLI
Filtro a carboni attivi e filtro abitacoloFiltro antiparticolato (Diesel)
La manutenzione del filtro
antiparticolato deve tassativamente
essere effettuata presso la rete
PEUGEOT.
Accelerando dopo una guida
prolungata del veicolo a bassissima
velocità o al regime minimo, si possono
notare emissioni di vapore acqueo
dal tubo di scarico. Queste emissioni
non influiscono sul comportamento del
veicolo e sull'ambiente.
Batteria
Con l'avvicinarsi del periodo estivo o
invernale, far controllare la batteria
presso la rete PEUGEOT o presso un
riparatore qualificato.
Pastiglie dei freni
L'usura dei freni dipende dallo stile
di guida, in particolare per le vetture
utilizzate in città, per brevi tragitti. Può
essere necessario far controllare lo
stato dei freni anche al di fuori delle
manutenzioni del veicolo.
A meno che non si tratti di una perdita
nel circuito, un abbassamento del
liquido dei freni indica un'usura delle
pastiglie dei freni.
Stato di usura dei dischi /
tamburi dei freni
Per qualsiasi informazione relativa al controllo
dello stato di usura dei dischi / tamburi dei
freni, rivolgersi alla rete PEUGEOT.
Freno di stazionamento
Se si nota un'eccessiva corsa del
freno di stazionamento o una perdita
di efficacia del sistema frenante, è
necessaria una regolazione anche tra
due manutenzioni.
Far verificare il sistema presso la rete
PEUGEOT o un riparatore qualificato.
Filtro dell'olio
Sostituire periodicamente la cartuccia
secondo le raccomandazioni del
programma di manutenzione del
costruttore.
Uno sportellino d'accesso permette di
sostituire i filtri.
Il filtro a carboni consente di filtrare
le polveri in maniera continua e con
ottime prestazioni.
Se il filtro dell'abitacolo è sporco, può
deteriorare le prestazioni del sistema
dell'aria climatizzata e creare odori
sgradevoli.
Consigliamo di preferire un filtro
abitacolo combinato che, grazie
al secondo filtro attivo specifico,
contribuisce a purificare l'aria respirata
dai passeggeri e a mantenere pulito
l'abitacolo (riduzione di sintomatologie
allergiche, di cattivi odori e depositi di
grasso).
Consultare il libretto di manutenzione e
di garanzia per conoscere la periodicità
di sostituzione di questi elementi. A seconda dell'ambiente (atmosfera
polverosa, ecc.) e dell'utilizzo
del veicolo (guida in città, ecc.),
raddoppiare se necessario il numero
di sostituzioni.
VERIFICHE
7

160
Partner2VP_it_Chap07_Verification_ed02-2016
Controlli
Partner2VP_it_Chap07_Verification_ed02-2016
Corretto utilizzo

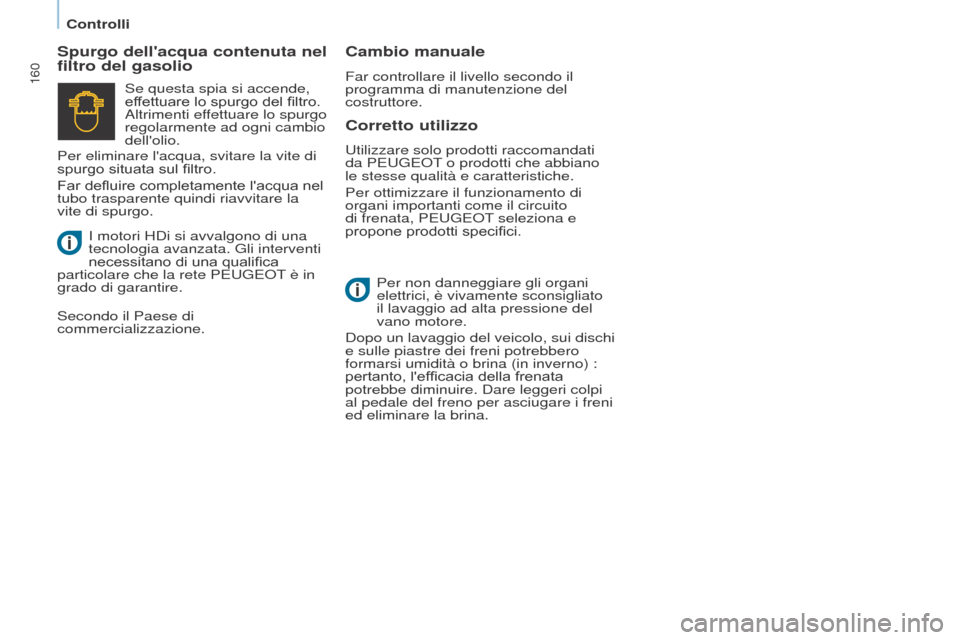

Spurgo dell'acqua contenuta nel
filtro del gasolio
Cambio manuale
Far controllare il livello secondo il
programma di manutenzione del
costruttore.
Per non danneggiare gli organi
elettrici, è vivamente sconsigliato
il lavaggio ad alta pressione del
vano motore.
Dopo un lavaggio del veicolo, sui dischi
e sulle piastre dei freni potrebbero
formarsi umidità o brina (in inverno) :


pertanto, l'efficacia della frenata
potrebbe diminuire. Dare leggeri colpi
al pedale del freno per asciugare i freni
ed eliminare la brina.
Se questa spia si accende,
effettuare lo spurgo del filtro.
Altrimenti effettuare lo spurgo
regolarmente ad ogni cambio
dell'olio.
I motori HDi si avvalgono di una
tecnologia avanzata. Gli interventi
necessitano di una qualifica
particolare che la rete PEUGEOT è in
grado di garantire.
Secondo il Paese di
commercializzazione. Per eliminare l'acqua, svitare la vite di
spurgo situata sul filtro.
Far defluire completamente l'acqua nel
tubo trasparente quindi riavvitare la
vite di spurgo. Utilizzare solo prodotti raccomandati
da PEUGEOT o prodotti che abbiano
le stesse qualità e caratteristiche.
Per ottimizzare il funzionamento di
organi importanti come il circuito
di frenata, PEUGEOT seleziona e
propone prodotti specifici.

161
Partner2VP_it_Chap07_Verification_ed02-2016
Carburante
Partner2VP_it_Chap07_Verification_ed02-2016

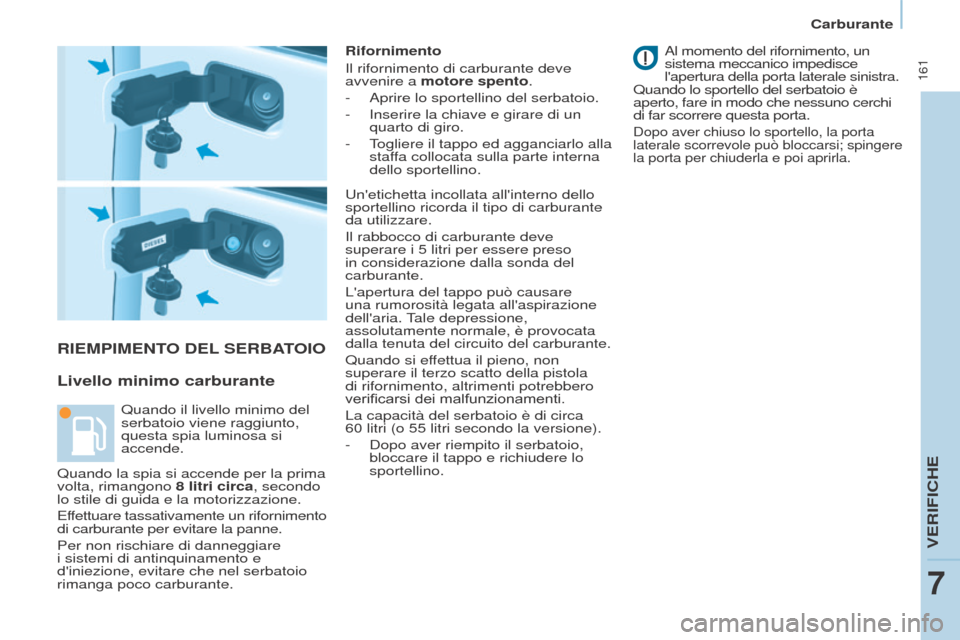

RIEMPIMENTO DEL SERBATOIO
Livello minimo carburante
Rifornimento
Il rifornimento di carburante deve
avvenire a motore spento.
-

Aprire lo sportellin
o del serbatoio.
-

Inserire la chiave e girare di un
quarto di giro.
-


T
ogliere il tappo ed agganciarlo alla
staffa collocata sulla parte interna
dello sportellino. Al momento del rifornimento, un
sistema meccanico impedisce
l'apertura della porta laterale sinistra.
Quando lo sportello del serbatoio è
aperto, fare in modo che nessuno cerchi
di far scorrere questa porta.
Dopo aver chiuso lo sportello, la porta
laterale scorrevole può bloccarsi; spingere
la porta per chiuderla e poi aprirla.
Quando il livello minimo del
serbatoio viene raggiunto,
questa spia luminosa si
accende. Un'etichetta incollata all'interno dello
sportellino ricorda il tipo di carburante
da utilizzare.
Il rabbocco di carburante deve
superare i 5
litri per essere preso
in considerazione dalla sonda del
carburante.
L'apertura del tappo può causare
una rumorosità legata all'aspirazione
dell'aria. Tale depressione,
assolutamente normale, è provocata
dalla tenuta del circuito del carburante.
Quando si effettua il pieno, non
superare il terzo scatto della pistola
di rifornimento, altrimenti potrebbero
verificarsi dei malfunzionamenti.
La capacità del serbatoio è di circa
60
litri (o 55 litri secondo la versione).
-

Dopo aver riempito il serbatoio,
bloccare il tappo e richiudere lo
sportellin

o.
Quando la spia si accende per la prima
volta, rimangono 8
litri circa, secondo
lo stile di guida e la motorizzazione.
Effettuare tassativamente un rifornimento
di carburante per evitare la panne.
Per non rischiare di danneggiare
i sistemi di antinquinamento e
d'iniezione, evitare che nel serbatoio
rimanga poco carburante.
VERIFICHE
7

162
Partner2VP_it_Chap07_Verification_ed02-2016Partner2VP_it_Chap07_Verification_ed02-2016

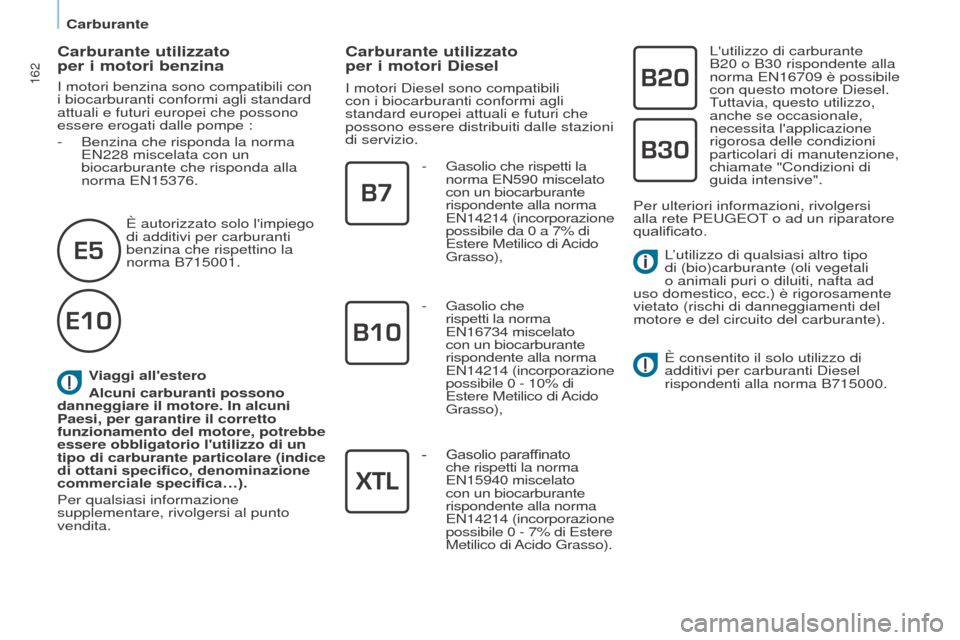

Viaggi all'estero
Alcuni carburanti possono
danneggiare il motore. In alcuni
Paesi, per garantire il corretto
funzionamento del motore, potrebbe
essere obbligatorio l'utilizzo di un
tipo di carburante particolare (indice
di ottani specifico, denominazione
commerciale specifica…).
Per qualsiasi informazione
supplementare, rivolgersi al punto
vendita.
Carburante utilizzato
per i motori benzina
I motori benzina sono compatibili con
i biocarburanti conformi agli standard
attuali e futuri europei che possono
essere erogati dalle pompe :
-

Benzina che risponda la norma
EN228

miscelata con un
biocarburante che risponda alla
norma EN15376.
È autorizzato solo l'impiego
di additivi per carburanti
benzina che rispettino la
norma B715001.
Carburante utilizzato
per i motori Diesel
I motori Diesel sono compatibili
con i biocarburanti conformi agli
standard europei attuali e futuri che
possono essere distribuiti dalle stazioni
di servizio. -

Gasolio che rispetti la

norma EN590
miscelato
con un biocarburante
rispondente alla norma
EN14214
(incorporazione
possibile da 0
a 7% di
Estere Metilico di Acido
Grasso), L'utilizzo di carburante
B20
o B30 rispondente alla
norma EN16709 è possibile
con questo motore Diesel.
Tuttavia, questo utilizzo,
anche se occasionale,
necessita l'applicazione
rigorosa delle condizioni
particolari di manutenzione,
chiamate "Condizioni di
guida intensive".
-

Gasolio che

rispetti la norma
EN16734
miscelato
con un biocarburante
rispondente alla norma
EN14214
(incorporazione
possibile 0
- 10% di
Estere Metilico di Acido
Grasso), Per ulteriori informazioni, rivolgersi
alla rete PEUGEOT o ad un riparatore
qualificato.
-

Gasolio paraffinato

che rispetti la norma
EN15940
miscelato
con un biocarburante
rispondente alla norma
EN14214
(incorporazione
possibile 0
- 7% di Estere
Metilico di Acido Grasso). L’utilizzo di qualsiasi altro tipo
di (bio)carburante (oli vegetali
o animali puri o diluiti, nafta ad
uso domestico, ecc.) è rigorosamente
vietato (rischi di danneggiamenti del
motore e del circuito del carburante).
È consentito il solo utilizzo di
additivi per carburanti Diesel
rispondenti alla norma B715000.
Carburante

163
Partner2VP_it_Chap07_Verification_ed02-2016
AdBlue®
Partner2VP_it_Chap07_Verification_ed02-2016

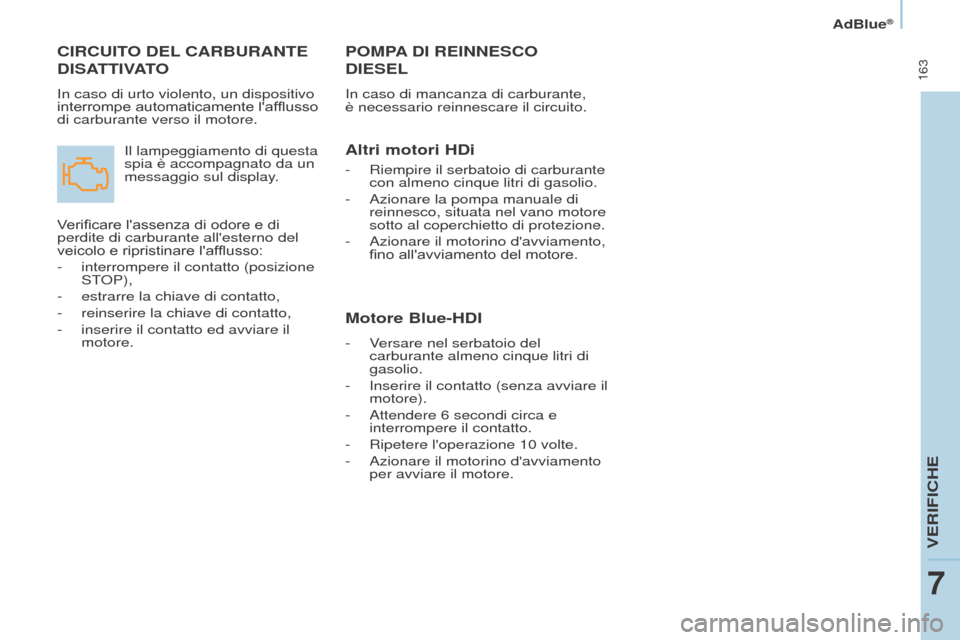

POMPA DI REINNESCO
D IESEL
In caso di mancanza di carburante,
è necessario reinnescare il circuito.
Altri motori HDi
- Riempire il serbatoio di carburante
con almeno cinque litri di gasolio.
-

Azionare la pompa manuale di
reinnesco, situata nel vano motore
sotto al coperchietto di protezione.
-


Azionare il motorino d'avviamento,
fino all'avviamento del motore.
Motore Blue-HDI
- Versare nel serbatoio del carburante almeno cinque litri di
gasolio.
-

Inserire il contatto (senza avviare il
motore).
-


Attendere 6
secondi circa e
interrompere il contatto.
-

Ripetere l'operazione 10
volte.
-

Azionare il motorino d'avviamento
per avviare il motore.
CIRCUITO DEL CARBURANTE
DISA

TTIVATO
In caso di urto violento, un dispositivo
interrompe automaticamente l'afflusso
di carburante verso il motore.
Il lampeggiamento di questa
spia è accompagnato da un
messaggio sul display.
Verificare l'assenza di odore e di
perdite di carburante all'esterno del
veicolo e ripristinare l'afflusso:
-

interrompere il contatto (posizione
ST

OP),
-

estrarre la chiave di contatto,
-


reinserire la chiave di contatto,
-


inserire il contatto ed avviare il
motore.
VERIFICHE
7

164
Partner2VP_it_Chap07_Verification_ed02-2016Partner2VP_it_Chap07_Verification_ed02-2016

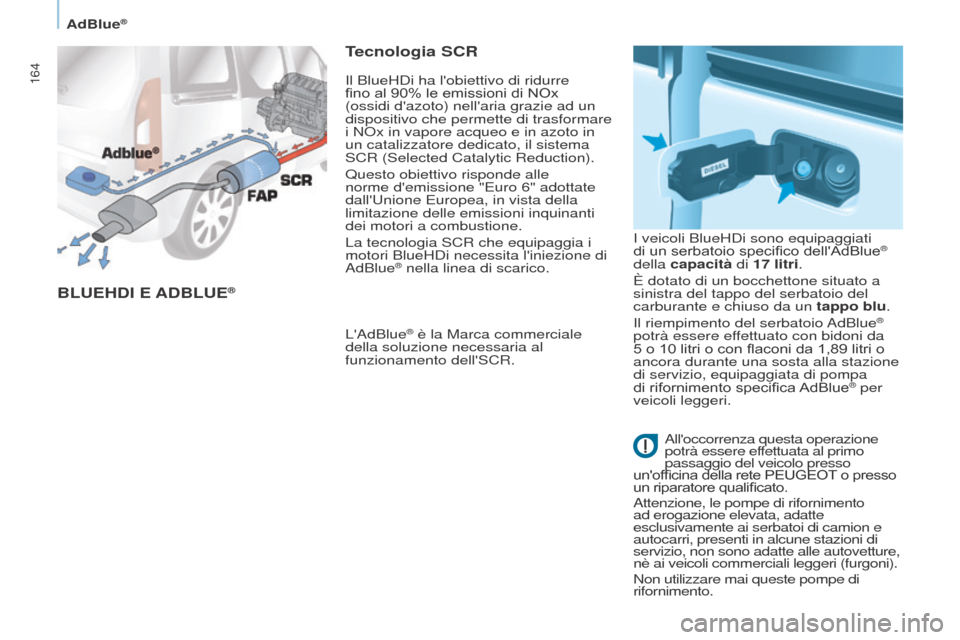

BLUEHDI E A D B LUE®
Tecnologia SCR
L'AdBlue® è la Marca commerciale
della soluzione necessaria al
funzionamento dell'SCR. Il BlueHDi ha l'obiettivo di ridurre
fino al 90% le emissioni di NOx
(ossidi d'azoto) nell'aria grazie ad un
dispositivo che permette di trasformare
i NOx in vapore acqueo e in azoto in
un catalizzatore dedicato, il sistema
SCR (Selected Catalytic Reduction).
Questo obiettivo risponde alle
norme d'emissione "Euro 6" adottate
dall'Unione Europea, in vista della
limitazione delle emissioni inquinanti
dei motori a combustione.
La tecnologia SCR che equipaggia i
motori BlueHDi necessita l'iniezione di
AdBlue
® nella linea di scarico. I veicoli BlueHDi sono equipaggiati
di un serbatoio specifico dell'AdBlue
®
della capacità di 17

litri.
È dotato di un bocchettone situato a
sinistra del tappo del serbatoio del
carburante e chiuso da un tappo blu.

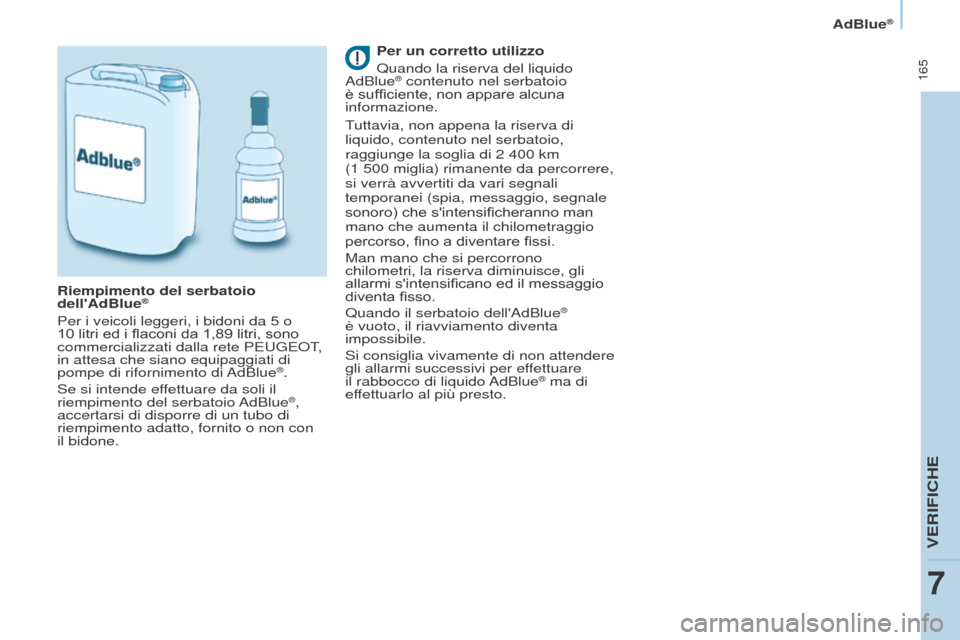

Il riempimento del serbatoio AdBlue
®
potrà essere effettuato con bidoni da
5

o 10

litri o con flaconi da 1,89

litri o
ancora durante una sosta alla stazione
di servizio, equipaggiata di pompa
di rifornimento specifica AdBlue
® per
veicoli leggeri.
All'occorrenza questa operazione
potrà essere effettuata al primo
passaggio del veicolo presso
un'officina della rete PEUGEOT o presso
un riparatore qualificato.
Attenzione, le pompe di rifornimento
ad erogazione elevata, adatte
esclusivamente ai serbatoi di camion e
autocarri, presenti in alcune stazioni di
servizio, non sono adatte alle autovetture,
nè ai veicoli commerciali leggeri (furgoni).
Non utilizzare mai queste pompe di
rifornimento.
AdBlue®

165
Partner2VP_it_Chap07_Verification_ed02-2016
AdBlue®
Partner2VP_it_Chap07_Verification_ed02-2016
Per un corretto utilizzo
Quando la riserva del liquido
AdBlue
® contenuto nel serbatoio
è sufficiente, non appare alcuna
informazione.
Tuttavia, non appena la riserva di
liquido, contenuto nel serbatoio,
raggiunge la soglia di 2
400 km
(1

500

miglia) rimanente da percorrere,
si verrà avvertiti da vari segnali
temporanei (spia, messaggio, segnale
sonoro) che s'intensificheranno man
mano che aumenta il chilometraggio
percorso, fino a diventare fissi.
Man mano che si percorrono
chilometri, la riserva diminuisce, gli
allarmi s'intensificano ed il messaggio
diventa fisso.
Quando il serbatoio dell'AdBlue
®
è vuoto, il riavviamento diventa
impossibile.
Si consiglia vivamente di non attendere
gli allarmi successivi per effettuare
il rabbocco di liquido AdBlue
® ma di
effettuarlo al più presto.
Riempimento del serbatoio
dell'AdBlue
®
Per i veicoli leggeri, i bidoni da 5 o
10 litri ed i flaconi da 1,89 litri, sono
commercializzati dalla rete PEUGEOT,
in attesa che siano equipaggiati di
pompe di rifornimento di AdBlue
®.
Se si intende effettuare da soli il
riempimento del serbatoio AdBlue
®,
accertarsi di disporre di un tubo di
riempimento adatto, fornito o non con
il bidone.
VERIFICHE
7

166
Partner2VP_it_Chap07_Verification_ed02-2016Partner2VP_it_Chap07_Verification_ed02-2016

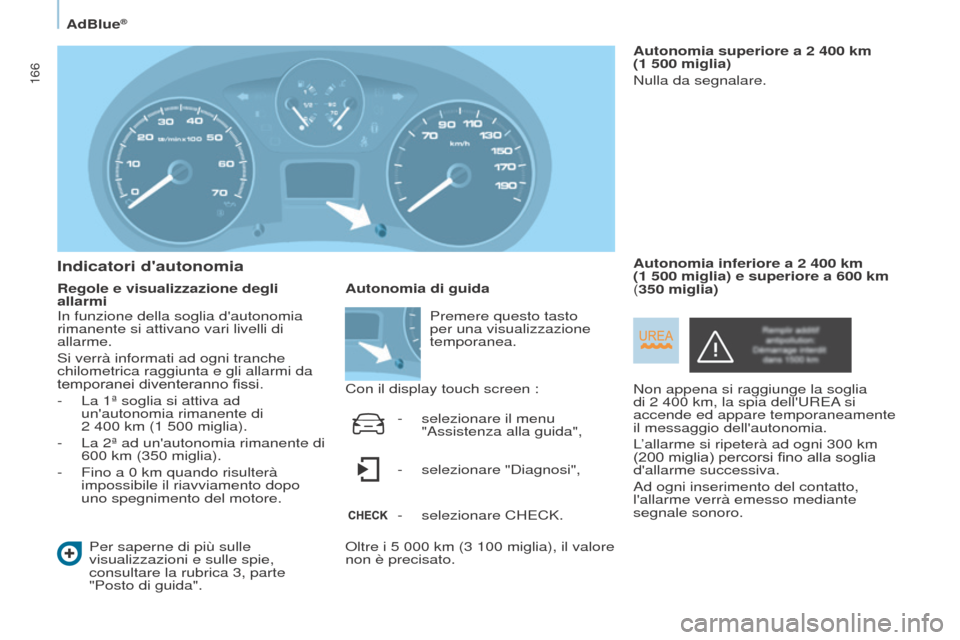

Indicatori d'autonomia
Regole e visualizzazione degli
allarmiPer saperne di più sulle
visualizzazioni e sulle spie,
consultare la rubrica 3, parte
"Posto di guida". Autonomia superiore a 2
400 km
(1 500 miglia)
Nulla da segnalare.
Non appena si raggiunge la soglia
di 2
400 km, la spia dell'UREA si
accende ed appare temporaneamente
il messaggio dell'autonomia.
L’allarme si ripeterà ad ogni 300
km
(200
miglia) percorsi fino alla soglia
d'allarme successiva.
Ad ogni inserimento del contatto,
l'allarme verrà emesso mediante
segnale sonoro. Autonomia inferiore a 2 400 km
(1 500 miglia) e superiore a 600 km
(350 miglia)
Autonomia di guida
Con il display touch screen :
Oltre i 5
000 km (3 100 miglia), il valore
non è precisato. Premere questo tasto
per una visualizzazione
temporanea.
-

selezionare il menu
"Assistenza alla guida",
-


selezionare "Diagnosi",
-


selezionare CHECK.
In funzione della soglia d'autonomia
rimanente si attivano vari livelli di
allarme.
Si verrà informati ad ogni tranche
chilometrica raggiunta e gli allarmi da
temporanei diventeranno fissi.
-


La 1ª soglia si attiva ad
un'autonomia rimanente di
2

400 km (1 500 miglia).
-

La 2ª ad un'autonomia rimanente di
600

km (350 miglia).
-

Fino a 0
km quando risulterà
impossibile il riavviamento dopo
uno spegnimento del motore.
AdBlue®

167
Partner2VP_it_Chap07_Verification_ed02-2016
AdBlue®
Partner2VP_it_Chap07_Verification_ed02-2016

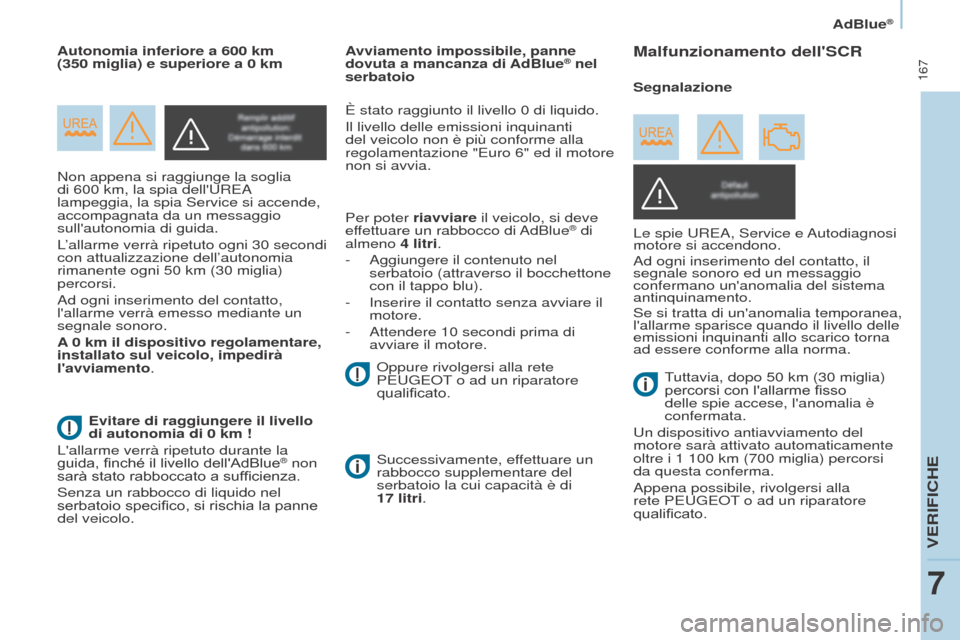

Non appena si raggiunge la soglia
di 600 km, la spia dell'UREA
lampeggia, la spia Service si accende,
accompagnata da un messaggio
sull'autonomia di guida.
L’allarme verrà ripetuto ogni 30
secondi
con attualizzazione dell’autonomia
rimanente ogni 50
km (30 miglia)
percorsi.
Ad ogni inserimento del contatto,
l'allarme verrà emesso mediante un
segnale sonoro.
A 0
km il dispositivo regolamentare,
installato sul veicolo, impedirà
l'avviamento. È stato raggiunto il livello 0
di liquido.
Il livello delle emissioni inquinanti
del veicolo non è più conforme alla
regolamentazione "Euro 6" ed il motore
non si avvia.
Per poter riavviare il veicolo, si deve
effettuare un rabbocco di AdBlue
® di
almeno 4

litri.
-

Aggiungere il contenuto nel
serbatoio (attraverso il bocchettone
con il tappo blu).
-


Inserire il contatto senza avviare il
motore.
-


Attendere 10


secondi prima di
avviare il motore.
Autonomia inferiore a 600

km
(350

miglia) e superiore a 0

km
Avviamento impossibile, panne
dovuta a mancanza di AdBlue
® nel
serbatoio
Evitare di raggiungere il livello
di autonomia di 0

km !
L'allarme verrà ripetuto durante la
guida, finché il livello dell'AdBlue
® non
sarà stato rabboccato a sufficienza.
Senza un rabbocco di liquido nel
serbatoio specifico, si rischia la panne
del veicolo. Successivamente, effettuare un
rabbocco supplementare del
serbatoio la cui capacità è di
17
litri.
Malfunzionamento dell'SCR
Le spie UREA, Service e Autodiagnosi
motore si accendono.
Ad ogni inserimento del contatto, il
segnale sonoro ed un messaggio
confermano un'anomalia del sistema
antinquinamento.
Se si tratta di un'anomalia temporanea,
l'allarme sparisce quando il livello delle
emissioni inquinanti allo scarico torna
ad essere conforme alla norma. Segnalazione
Tuttavia, dopo 50 km (30 miglia)
percorsi con l'allarme fisso
delle spie accese, l'anomalia è
confermata.
Un dispositivo antiavviamento del
motore sarà attivato automaticamente
oltre i 1
100 km (700 miglia) percorsi
da questa conferma.
Appena possibile, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
Oppure rivolgersi alla rete
PEUGEOT o ad un riparatore
qualificato.
VERIFICHE
7

168
Partner2VP_it_Chap07_Verification_ed02-2016Partner2VP_it_Chap07_Verification_ed02-2016

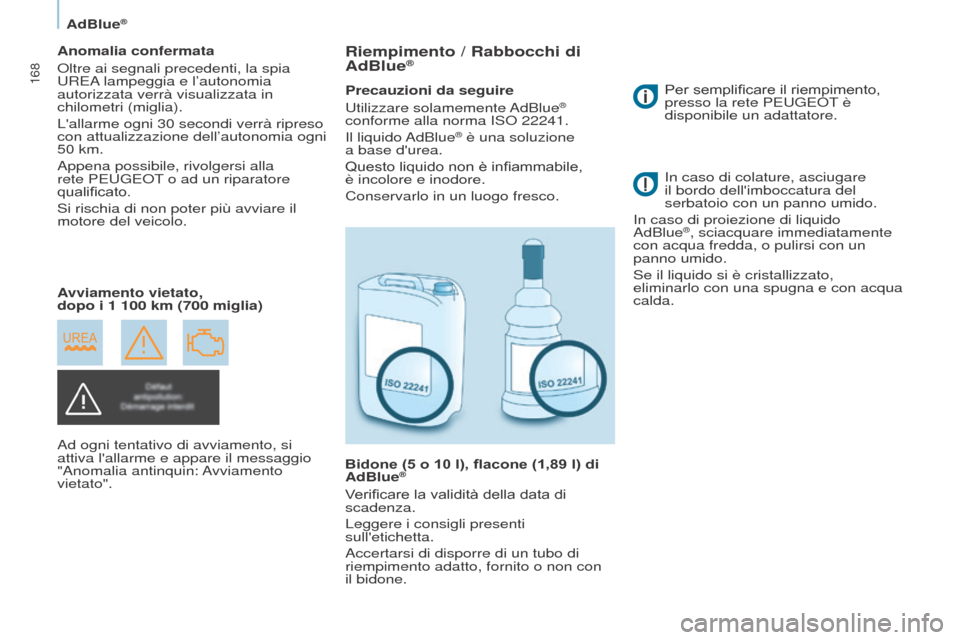

Anomalia confermata
Oltre ai segnali precedenti, la spia
UREA lampeggia e l’autonomia
autorizzata verrà visualizzata in
chilometri (miglia).
L'allarme ogni 30 secondi verrà ripreso
con attualizzazione dell’autonomia ogni
50
km.
Appena possibile, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
Si rischia di non poter più avviare il
motore del veicolo.
Avviamento vietato,
dopo i 1
100 km (700 miglia)
Ad ogni tentativo di avviamento, si
attiva l'allarme e appare il messaggio
"Anomalia antinquin: Avviamento
vietato".Riempimento / Rabbocchi di
AdBlue®
Precauzioni da seguire
Utilizzare solamemente AdBlue®
conforme alla norma ISO 22241.
Il liquido AdBlue
® è una soluzione
a base d'urea.
Questo liquido non è infiammabile,
è incolore e inodore.
Conservarlo in un luogo fresco.
Bidone (5

o 10

l), flacone (1,89 l) di
AdBlue
®
Verificare la validità della data di
scadenza.
Leggere i consigli presenti
sull'etichetta.
Accertarsi di disporre di un tubo di
riempimento adatto, fornito o non con
il bidone. In caso di colature, asciugare
il bordo dell'imboccatura del
serbatoio con un panno umido.
In caso di proiezione di liquido
AdBlue
®, sciacquare immediatamente
con acqua fredda, o pulirsi con un
panno umido.
Se il liquido si è cristallizzato,
eliminarlo con una spugna e con acqua
calda. Per semplificare il riempimento,
presso la rete PEUGEOT è
disponibile un adattatore.
AdBlue®
