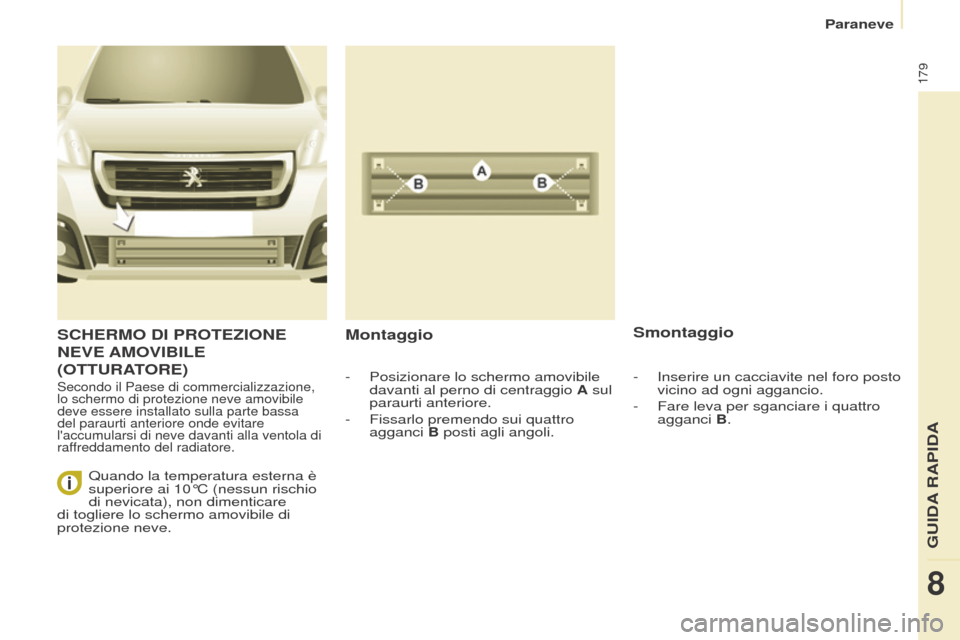

SCHERMO DI PROTEZIONE
NEVE
AMOVIBILE
(
OTTURATORE )
Secondo il Paese di commercializzazione,
lo schermo di protezione neve amovibile
deve essere installato sulla parte bassa
del paraurti anteriore onde evitare
l'accumularsi di neve davanti alla ventola di
raffreddamento del radiatore.
Montaggio Smontaggio
- Posizionare lo schermo amovibile
davanti al perno di centraggio
A sul
paraurti anteriore.
-

Fissarlo premendo sui quattro
agganci

B posti agli angoli.
Quando la temperatura esterna è
superiore ai 10°C (nessun rischio
di nevicata), non dimenticare
di togliere lo schermo amovibile di
protezione neve. -
Inserire un cacciavite nel foro posto
vicino ad ogni aggancio.
-

Fare leva per sganciare i quattro
agganci

B.
GUIDA RAPIDA
8
Paraneve

180
Partner2VP_it_Chap08_Aide-rapide_ed02-2016Partner2VP_it_Chap08_Aide-rapide_ed02-2016

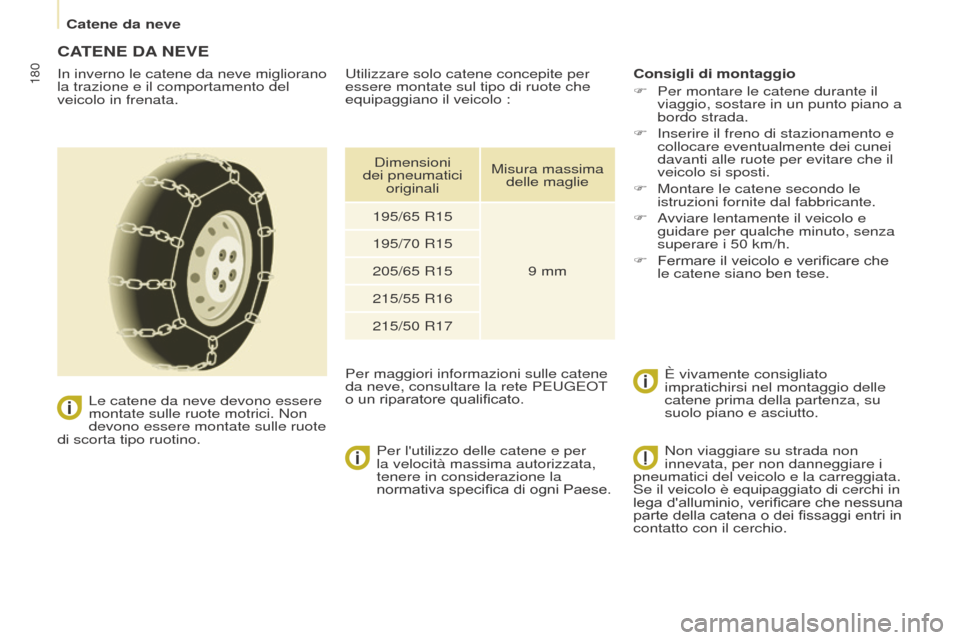

CATENE DA NEVE
In inverno le catene da neve migliorano
la trazione e il comportamento del
veicolo in frenata.
Le catene da neve devono essere
montate sulle ruote motrici. Non
devono essere montate sulle ruote
di scorta tipo ruotino.
Per l'utiliz

zo delle catene e per
la velocità massima autorizzata,
tenere in considerazione la
normativa specifica di ogni Paese. Consigli di montaggio
F

Per montare le catene durante il
viaggio, sostare in un punto piano a
bordo strada.
F


Inserire il freno di stazionamento e
collocare eventualmente dei cunei
davanti alle ruote per evitare che il
veicolo si sposti.
F


Montare le catene secondo le
istruzioni fornite dal fabbricante.
F


A
vviare lentamente il veicolo e
guidare per qualche minuto, senza
superare i 50
km/h.
F

Fermare il veicolo e verificare che
le catene siano ben tese.
È vivamente consigliato
impratichirsi nel montaggio delle
catene prima della partenza, su
suolo piano e asciutto.
Utilizzare solo catene concepite per
essere montate sul tipo di ruote che
equipaggiano il veicolo :
Per maggiori informazioni sulle catene
da neve, consultare la rete PEUGEOT


o un riparatore qualificato. Dimensioni
dei pneumatici originali Misura massima
delle maglie
195/65
R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Non viaggiare su strada non
innevata, per non danneggiare i
pneumatici del veicolo e la carreggiata.
Se il veicolo è equipaggiato di cerchi in
lega d'alluminio, verificare che nessuna
parte della catena o dei fissaggi entri in
contatto con il cerchio.
Catene da neve

181
Partner2VP_it_Chap08_Aide-rapide_ed02-2016
Sostituzione di una lampadina
Partner2VP_it_Chap08_Aide-rapide_ed02-2016

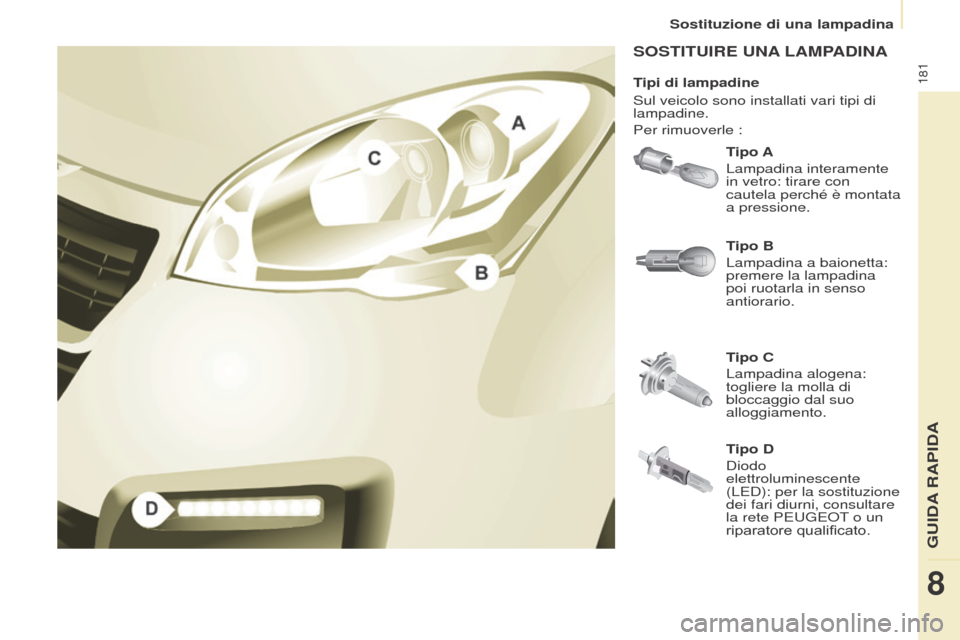

SOSTITUIRE UNA LAMPADINA
Tipo A
Lampadina interamente
in vetro: tirare con
cautela perché è montata
a pressione.
Tipo C
Lampadina alogena:
togliere la molla di
bloccaggio dal suo
alloggiamento. Tipo B
Lampadina a baionetta:
premere la lampadina
poi ruotarla in senso
antiorario.
Tipi di lampadine
Sul veicolo sono installati vari tipi di
lampadine.
Per rimuoverle :
Tipo D
Diodo
elettroluminescente
(LED): per la sostituzione
dei fari diurni, consultare
la rete PEUGEOT o un
riparatore qualificato.
GUIDA RAPIDA
8

182
Partner2VP_it_Chap08_Aide-rapide_ed02-2016Partner2VP_it_Chap08_Aide-rapide_ed02-2016
2. Luci di posizione
T ipo A, W5W - 5W
-

Rimuovere il coperchio tirando la
linguetta in gomma morbida.
-


Estrarre il portalampada montato a
pressione tirando il connettore.
-


Sostituire la lampadina.
-


V
erificare il corretto posizionamento
del coperchio, per garantire la
tenuta.

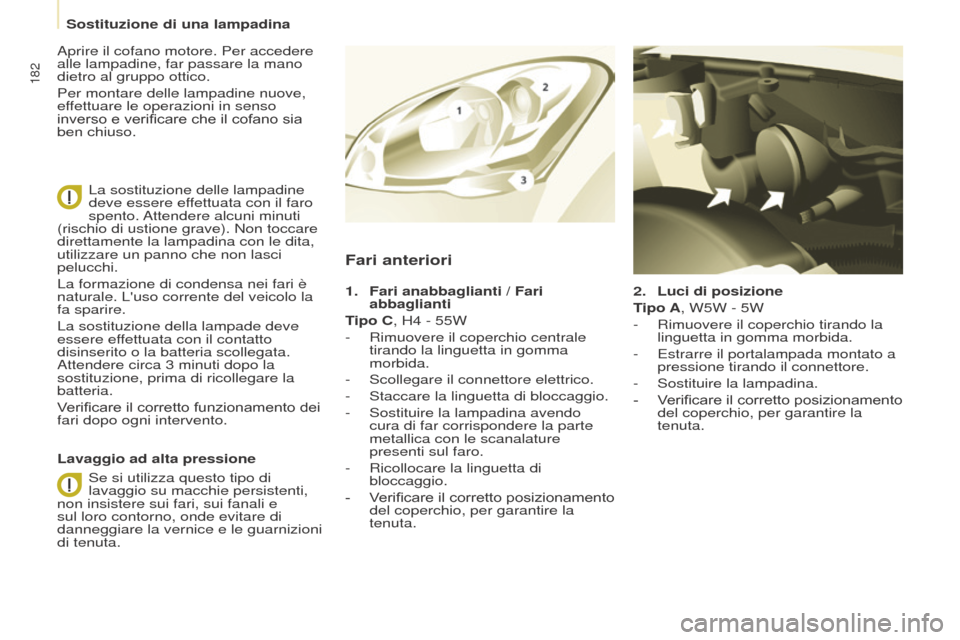

Fari anteriori
1. Fari anabbaglianti / Fari
abbaglianti
T
ipo C, H4 - 55W
-

Rimuovere il coperchio centrale
tirando la linguetta in gomma
morbida.
-


Scollegare il connettore elettrico.
-


Staccare la linguetta di bloccaggio.
-


Sostituire la lampadina avendo
cura di far corrispondere la parte
metallica con le scanalature
presenti sul faro.
-


Ricollocare la linguetta di
bloccaggio.
-


V
erificare il corretto posizionamento
del coperchio, per garantire la
tenuta.
Lavaggio ad alta pressione Aprire il cofano motore. Per accedere
alle lampadine, far passare la mano
dietro al gruppo ottico.
Per montare delle lampadine nuove,
effettuare le operazioni in senso
inverso e verificare che il cofano sia
ben chiuso.
La sostituzione delle lampadine
deve essere effettuata con il faro
spento. Attendere alcuni minuti
(rischio di ustione grave). Non toccare
direttamente la lampadina con le dita,
utilizzare un panno che non lasci
pelucchi.
La formazione di condensa nei fari è
naturale. L'uso corrente del veicolo la
fa sparire.
La sostituzione della lampade deve
essere effettuata con il contatto
disinserito o la batteria scollegata.
Attendere circa 3

minuti dopo la
sostituzione, prima di ricollegare la
batteria.
Verificare il corretto funzionamento dei
fari dopo ogni intervento.
Se si utilizza questo tipo di
lavaggio su macchie persistenti,
non insistere sui fari, sui fanali e
sul loro contorno, onde evitare di
danneggiare la vernice e le guarnizioni
di tenuta.
Sostituzione di una lampadina

183
Partner2VP_it_Chap08_Aide-rapide_ed02-2016
Sostituzione di una lampadina
Partner2VP_it_Chap08_Aide-rapide_ed02-2016

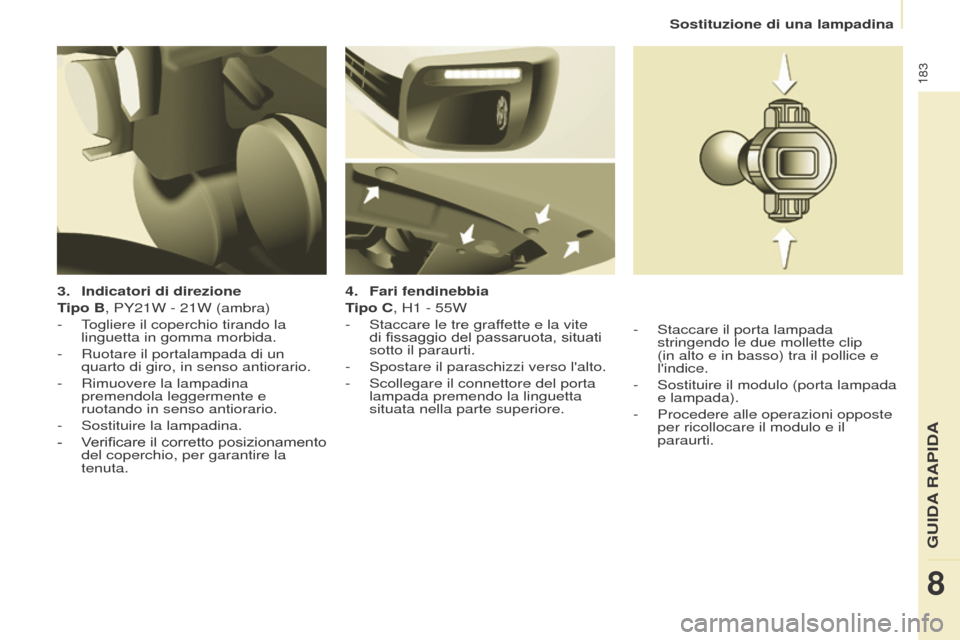

3. Indicatori di direzione
T ipo B, PY21W - 21W (ambra)
-

T
ogliere il coperchio tirando la
linguetta in gomma morbida.
-

Ruotare il portalampada di un
quarto di giro, in senso antiorario.
-


Rimuovere la lampadina
premendola leggermente e
ruotando in senso antiorario.
-


Sostituire la lampadina.
-


V
erificare il corretto posizionamento
del coperchio, per garantire la
tenuta. 4.
Fari fendinebbia
T ipo C, H1 - 55W
-

Staccare le tre graf
fette e la vite
di fissaggio del passaruota, situati
sotto il paraurti.
-

Spostare il paraschizzi verso l'alto.
-


Scollegare il connettore del porta
lampada premendo la linguetta
situata nella parte superiore.-


Staccare il porta lampada
stringendo le due mollette clip
(in alto e in basso) tra il pollice e
l'indice.
-


Sostituire il modulo (porta lampada
e lampada).
-


Procedere alle operazioni opposte
per ricollocare il modulo e il
paraurti.
GUIDA RAPIDA
8

184
Partner2VP_it_Chap08_Aide-rapide_ed02-2016Partner2VP_it_Chap08_Aide-rapide_ed02-2016

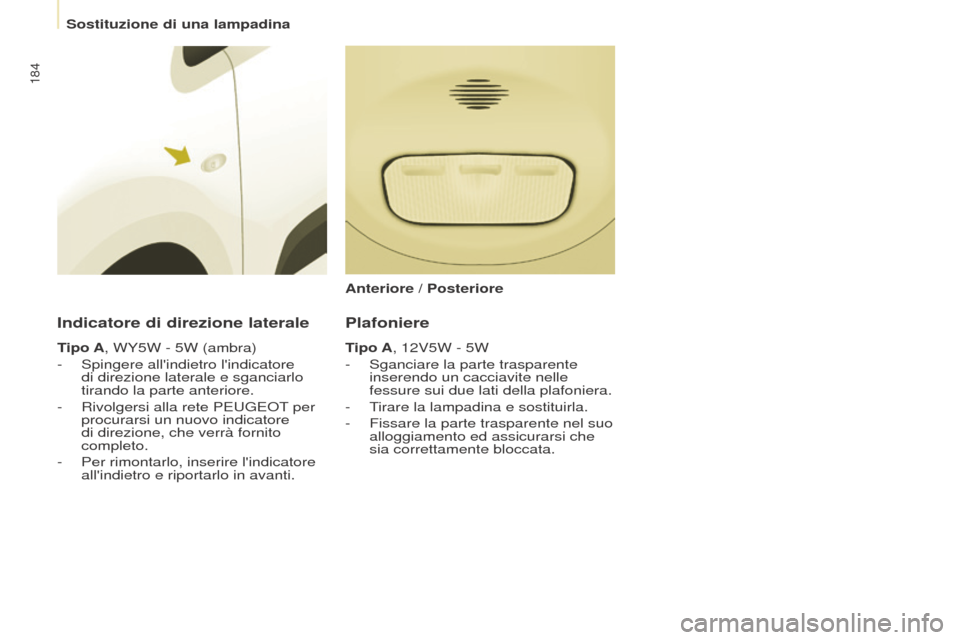

Indicatore di direzione laterale
Tipo A, WY5W - 5W (ambra)
-
Spingere all'indietro l'indicatore
di direzione laterale e sganciarlo
tirando la parte anteriore.
-


Rivolgersi alla rete PEUGEOT
per
procurarsi un nuovo indicatore
di direzione, che verrà fornito
completo.
-

Per rimontarlo, inserire l'indicatore
all'indietro e riportarlo in avanti.
Plafoniere
Tipo A, 12V5W - 5W
-
Sganciare la parte trasparente
inserendo un cacciavite nelle
fessure sui due lati della plafoniera.
-


T
irare la lampadina e sostituirla.
-

Fissare la parte trasparente nel suo
alloggiamento ed assicurarsi che
sia correttamente bloccata.
Anteriore / Posteriore
Sostituzione di una lampadina

185
Partner2VP_it_Chap08_Aide-rapide_ed02-2016
Sostituzione di una lampadina
Partner2VP_it_Chap08_Aide-rapide_ed02-2016

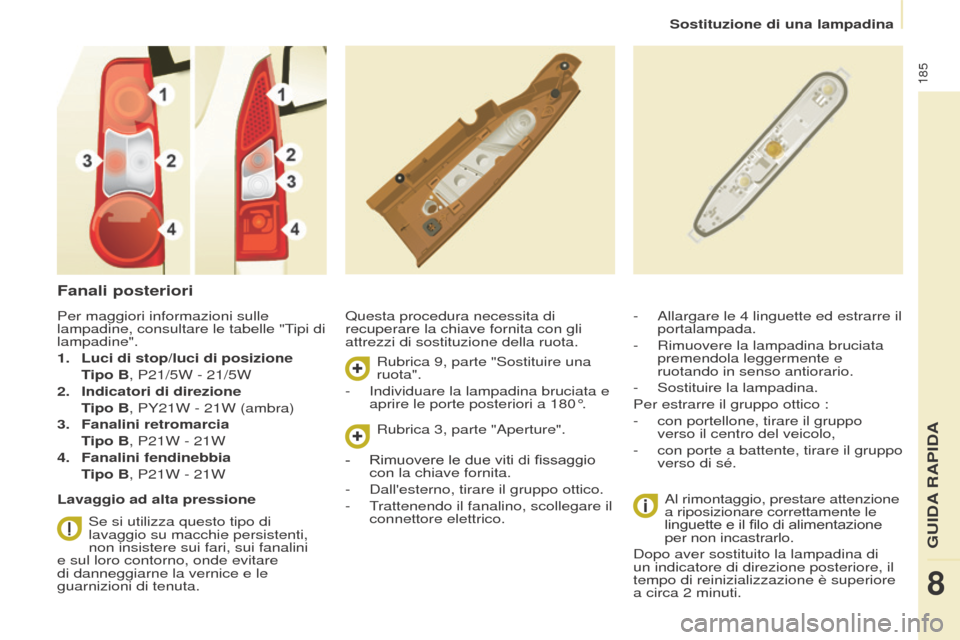

Fanali posteriori
Questa procedura necessita di
recuperare la chiave fornita con gli
attrezzi di sostituzione della ruota.Al rimontaggio, prestare attenzione
a riposizionare correttamente le
linguette e il filo di alimentazione
per non incastrarlo.
Dopo aver sostituito la lampadina di
un indicatore di direzione posteriore, il
tempo di reinizializzazione è superiore
a circa 2
minuti.
-
Allargare le 4 linguette ed estrarre il
portalampada.
-

Rimuovere la lampadina bruciata
premendola leggermente e
ruotando in senso antiorario.
-


Sostituire la lampadina.
Per estrarre il gruppo ottico :
-


con portellone, tirare il gruppo
verso il centro del veicolo,
-


con porte a battente, tirare il gruppo
verso di sé.
Per maggiori informazioni sulle
lampadine, consultare le tabelle "T

ipi di
lampadine".
1.

Luci di stop/luci di posizione


T

ipo B, P21/5W - 21/5W
2.

Indicatori di direzione


T

ipo B, PY21W - 21W (ambra)
3.

Fanalini retromarcia


T

ipo B, P21W - 21W
4.

Fanalini fendinebbia


T

ipo B, P21W - 21W
Lavaggio ad alta pressione Se si utilizza questo tipo di
lavaggio su macchie persistenti,
non insistere sui fari, sui fanalini
e sul loro contorno, onde evitare
di danneggiarne la vernice e le
guarnizioni di tenuta. Rubrica 9, parte "Sostituire una
ruota".
-

Individuare la lampadina bruciata e
aprire le porte posteriori a 180°. Rubrica 3, parte "Aperture".
-


Rimuovere le due viti di fissaggio
con la chiave fornita.
-


Dall'esterno, tirare il gruppo ottico.
-


T
rattenendo il fanalino, scollegare il
connettore elettrico.
GUIDA RAPIDA
8

186
Partner2VP_it_Chap08_Aide-rapide_ed02-2016Partner2VP_it_Chap08_Aide-rapide_ed02-2016

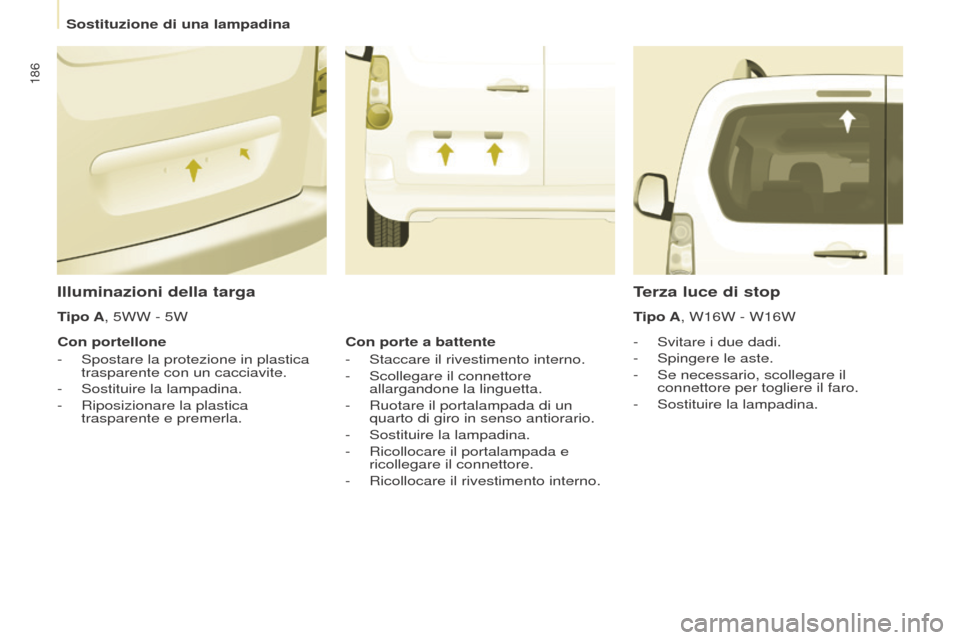

Illuminazioni della targa
- Svitare i due dadi.
-
Spingere le aste.
-


Se necessario, scollegare il
connettore per togliere il faro.
-


Sostituire la lampadina.
Terza luce di stop
Tipo A, W16W - W16W
Tipo A, 5WW - 5W
Con portellone
-

Spostare la protezione in plastica
trasparente con un cacciavite.
-


Sostituire la lampadina.
-


Riposizionare la plastica
trasparente e premerla. Con porte a battente
-


Staccare il rivestimento interno.
-


Scollegare il connettore
allargandone la linguetta.
-


Ruotare il portalampada di un
quarto di giro in senso antiorario.
-


Sostituire la lampadina.
-


Ricollocare il portalampada e
ricollegare il connettore.
-


Ricollocare il rivestimento interno.
Sostituzione di una lampadina

187
Partner2VP_it_Chap08_Aide-rapide_ed02-2016
Sostituzione di un fusibile
Partner2VP_it_Chap08_Aide-rapide_ed02-2016
SOSTITUIRE UN FUSIBILE
Le scatole dei fusibili sono situate:
-
nella parte inferiore sinistra del
cruscotto (dietro il coperchio),
-


nel vano motore (accanto alla
batteria).
V

engono fornite le descrizioni dei soli
fusibili che possono essere sostituiti
dal guidatore mediante la pinzetta
situata dietro il vano portaoggetti del
cruscotto, lato destro. Per qualsiasi
altro intervento, rivolgersi alla rete
PEUGEOT o ad un riparatore
qualificato.
Stacco e riattacco di un fusibile
Sostituire sempre un fusibile
bruciato con un fusibile dello stesso
amperaggio.
Avviso ai professionisti: per avere
informazioni complete sui fusibili
e sui relais, consultare gli schemi
elettrici dei "Metodi" disponibili presso
la Rete.
PEUGEOT declina ogni responsabilità
per spese derivanti dall'installazione
di accessori ausiliari non forniti, non
raccomandati dalla rete PEUGEOT e
non montati secondo le sue istruzioni,
in particolare quando il consumo di tutti
gli apparecchi supplementari collegati
supera i 10

millesimi di Ampère. Prima di sostituire un fusibile, è
necessario conoscere la causa
dell'anomalia e porvi rimedio.
●

Utilizzare la pinza.
GUIDA RAPIDA
8

188
Partner2VP_it_Chap08_Aide-rapide_ed02-2016Partner2VP_it_Chap08_Aide-rapide_ed02-2016

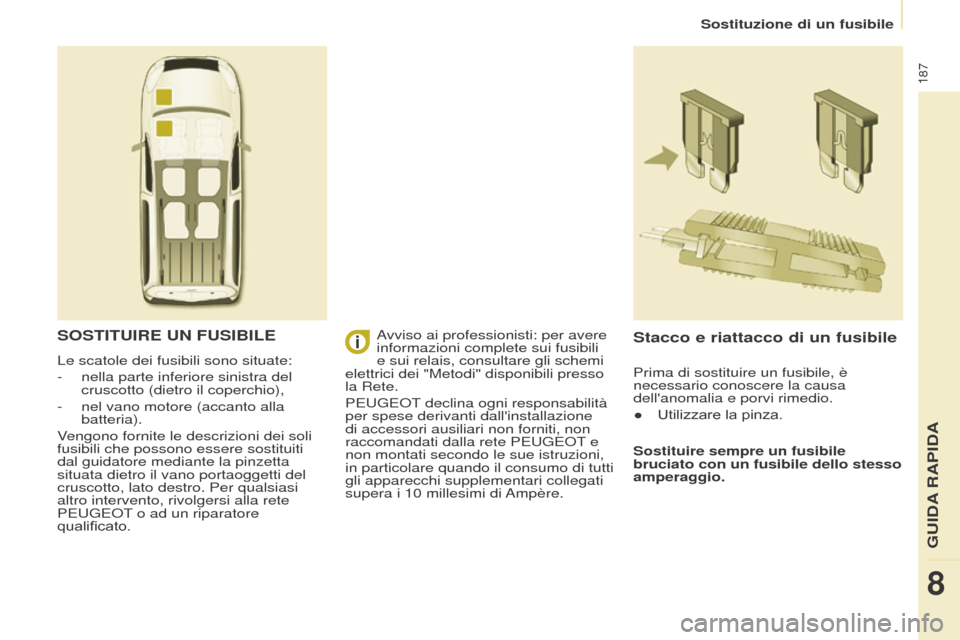

Fusibili nel cruscotto
Aprire il coperchio per accedere ai
fusibili.Fusibili
F
Amperaggio AFunzioni
1 15 Tergicristallo posteriore
2 - Libero
3 5 Airbag
4 10 Aria condizionata, presa diagnosi, comando
retrovisore, fascio dei proiettori
5 30 Alzacristalli
6 30 Serrature
7 5Plafoniera posteriore, faretto lettura carte anteriore,
padiglione del tetto
8 20 Autoradio, display, rilevazione pneumatici sgonfi,
allarme e sirena
9 30 Presa 12V anteriore e posteriore
10 15 Colonna centrale 11 15 Antifurto bassa corrente
12 15 Sensore di pioggia e di luminosità, airbag
13 5 Quadro strumenti
14 15 Assistenza al parcheggio, comandi climatizzazione,
kit vivavoce
15 30 Serrature
16 - Libero
17 40 Sbrinamento lunotto posteriore/retrovisori
Sostituzione di un fusibile
