Peugeot Partner Tepee 2017 Vodič za korisnike (in Croatian)

89
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
3. red sjedala: ulazak i izlazak
Ulazak
-
Preklopite naslon sjedala u 2. redu
u položaj stolića.
Izlazak
-


Do kraja spustite naslon za glavu.
-


Pritisnite žutu ručicu na poleđini
naslona sjedala u 2. redu.
-


Preklopite naslon u položaj stolića. Pazite da je središnji pojas dobro
spremljen u udubljenju u oblozi
stropa.
-


Potpuno preklopite sjedalo, kako
biste oslobodili pristup sjedalu. -


Povucite crveni remen i potpuno
preklopite sjedalo.
-
Zakrenite cijelo sjedalo prema
naprijed.
-

Izađite kroz bočna vrata.
Prije vraćanja sjedala u osnovni
položaj, provjerite da putnici u
3. redu nogama ne prekrivaju
pričvrsna mjesta sjedala u 2. redu.
ERGONOMIJA I KOMFOR
4
Sjedala

90
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
Vađenje sjedala
-
Po potrebi, pomaknite prednje
sjedalo prema naprijed.
-


Spustite naslon za glavu.
-


Potpuno preklopite sjedalo.
-


Zakrenite cijelo sjedalo prema
naprijed i podignite ga. V

raćanje sjedala
Na naljepnici na sjedalu prikazano je
mjesto na koje se ono mora postaviti.
-

Postavite kuke prednjih nogu
između dvije šipke.
-


Zakrenite sjedalo prema natrag i
uglavite ga u stražnjim pričvrsnim
mjestima.
-


Pritiskom na ručicu podignite
naslon u osnovni položaj.
-


Podignite naslon za glavu. Pazite da nikakav predmet ili
noge putnika na stražnjem sjedalu
ne prekrivaju pričvrsna mjesta, što
bi ometalo ispravno uglavljivanje
sjedala.
Rukovanje sjedalom u 2. redu
Sjedala

91
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
Rukovanje sjedalom u 3. redu
Vađenje sjedala
-
Spustite naslon za glavu.
-


Potpuno preklopite sjedalo.
-


Zakrenite cijelo sjedalo prema
naprijed.
-


Primite preklopljeno sjedalo s obje
strane, malo ga nagnite prema
naprijed i podignite ga. V

raćanje sjedala
Na naljepnici na sjedalu prikazano je
mjesto na koje se ono mora postaviti.
-

Postavite šipke prednjih nogu
između dvije šipke.
-


Pazite da nikakav predmet ili noge
putnika ne prekrivaju stražnja
pričvrsna pričvrsnih mjesta i da je
sigurnosni pojas dobro namješten i
na dohvatu ruke.
-


Zakrenite sjedalo prema natrag
i uglavite ga u stražnja pričvrsna
mjesta.
-


Pritiskom na ručicu podignite
naslon u osnovni položaj.
-


Podignite naslon za glavu.
Primjena u praksi
Nakon pojedinih rukovanja:
-
izvađeni naslon za glavu mora se
spremiti i pričvrstiti za neki nosač,
-


provjerite položaj sigurnosnih
pojasa, da ih putnici mogu lako
dosegnuti i zakopčati,
-


svaki putnik mora namjestiti i
zakopčati svoj sigurnosni pojas,
-


putnik koji sjedi u 3. redu mora
paziti da ne prekrije pričvrsna
mjesta sjedala u 2. redu,
-


ispred putnika koji sjedi u 3. redu,
sjedalo u 2. redu ne smije biti
potpuno preklopljeno, kako ne
bi došlo do slučajnog zakretanja
sjedala koje bi ga moglo ozlije

diti.
Na stolić ne stavljajte tvrde ili teške
predmete. Oni bi u slučaju naglog
kočenja ili sudara mogli postati opasni
projektili.
ERGONOMIJA I KOMFOR
4
Sjedala

92
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

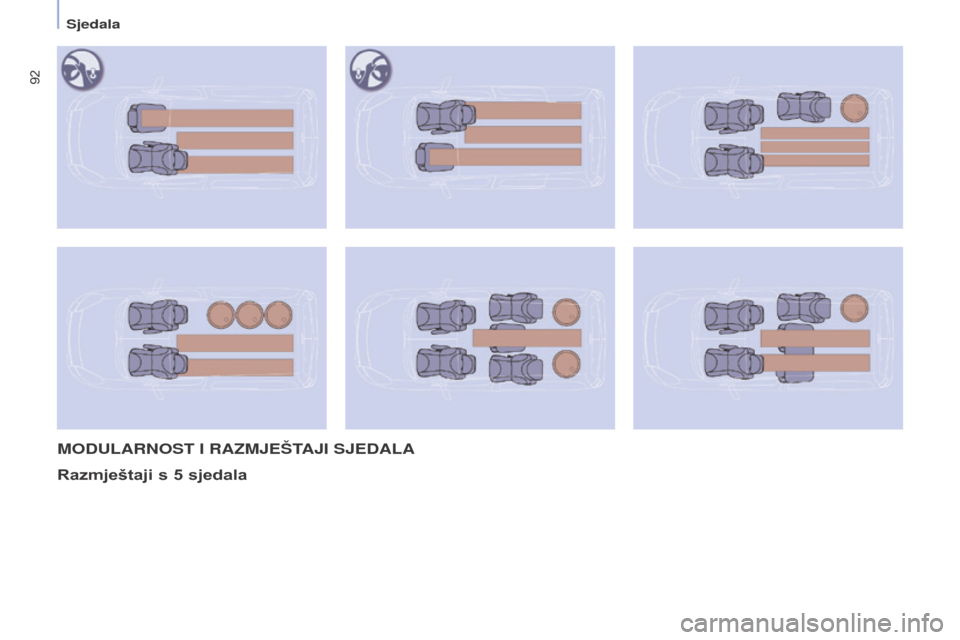

MODULARNOST I RAZMJEšTAJI SJEDALA
Razmještaji
s 5
sjedala
Sjedala

93
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
Razmještaji sa 7 sjedala
Sjedalima se smije
rukovati samo kad je vozilo
zaustavljeno.
ERGONOMIJA I KOMFOR
4
Sjedala

94
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
OPREMA U PREDNJEM DIJELU
1. d

onji pretinac za rukavice
Može biti s poklopcem ili bez poklopca.
gornji pretinac za sitnice
Nalazi se na armaturnoj ploči, iza
obruča upravljača.
Urez na poklopcu olakšava njegovo
otvaranje. Pridržavajte ga dok se ne
zaustavi.
Pri zatvaranju, pridržavajte ga i
na kraju lagano pritisnite sredinu
poklopca.
Pazite da ne prolijete neku tekućinu
koja bi na električnim instalacijama
mogla izazvati kratki spoj i time možda
i požar.
3. Bočni pretinac
4. Kukica za vrećicu
Vješajte samo meke i ne preteške
vrećice.
2. Pretinac i držač boce (1,5 l)
Boravak u vozilu

95
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
stropni pretinac
Nalazi se iznad zaslona za sunce i u
njega se mogu odložiti razni predmeti
(pulover, fascikl, rukavice...).
Kroz otvore skrivene zaslonima za
sunce možete vidjeti i dosegnuti
predmete odložene u stropni pretinac.
Najveća dopuštena težina u stropnom
pretincu je 5 kg.
U ovaj pretinac ne stavljajte predmete
koji bi mogli izazvati ozljede.
središnja konzola
Konzola sadrži dodatni prostor za
odlaganje stvari: ona se može skidati,
pričvršćuje se na postolje koje na
stražnjem dijelu ima dva držača čaša.
Pazite da čaša, boca, limenka... bude
čvrsto utaknuta u držač, da u vožnji ne
padne.
Svaka tekućina koja bi se mogla proliti,
ako dođe u kontakt s instalacijama
vozačkog mjesta ili središnje konzole,
može izazvati njihovo oštećenje.
Budite oprezni!
Zasloni za sunce
Spustite zaslon za zaštitu od izravnog
zasljepljenja.
Zaslon za sunce na strani vozača ima
džepić u koji možete spremiti potvrde,
kartice...
Pretinci ispod sjedala
U podnici ispod prednjih sjedala
nalaze se pretinci, s poklopcem ili bez
poklopca.
Za pristup pretincima, primaknite
sjedalo. Poklopac se otvara sa stražnje
strane sjedala.
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

96
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

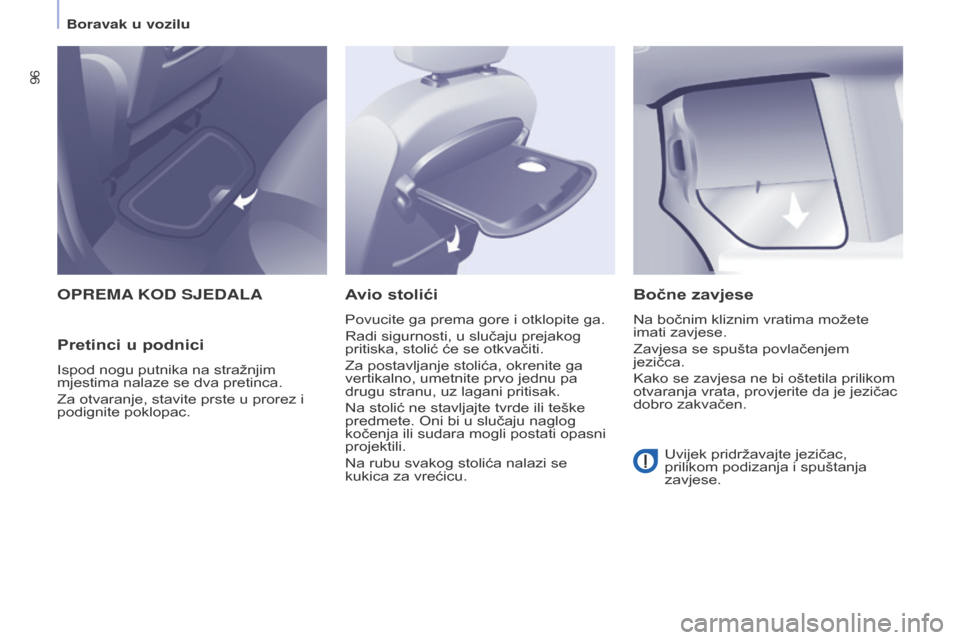

OPREMA KOD SJEDALA
Pretinci

u podnici
Ispod nogu putnika na stražnjim
mjestima nalaze se dva pretinca.
Za otvaranje, stavite prste u prorez i
podignite poklopac.
Avio stolići
Povucite ga prema gore i otklopite ga.
Radi sigurnosti, u slučaju prejakog
pritiska, stolić će se otkvačiti.
Za postavljanje stolića, okrenite ga
vertikalno, umetnite prvo jednu pa
drugu stranu, uz lagani pritisak.
Na stolić ne stavljajte tvrde ili teške
predmete. Oni bi u slučaju naglog
kočenja ili sudara mogli postati opasni
projektili.
Na rubu svakog stolića nalazi se
kukica za vrećicu.
Bočne zavjese
Na bočnim kliznim vratima možete
imati zavjese.
Zavjesa se spušta povlačenjem
jezičca.
Kako se zavjesa ne bi oštetila prilikom
otvaranja vrata, provjerite da je jezičac
dobro zakvačen.
Uvijek pridržavajte jezičac,
prilikom podizanja i spuštanja
zavjese.
Boravak u vozilu

97
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
KROV ZéNITH
To je višenamjenski strop koji se
nadovezuje na pretinac iznad
vjetrobrana. Sastoji se od sljedećih
elemenata:
Pretinci
Na svakoj strani stropa na
raspolaganju su vam pretinci. Najveće
dopušteno opterećenje: 6 kg.
Dno je prozirno da lakše uočite
odložene predmete.
U te pretince ne stavljajte predmete
koji bi mogli ozlijediti putnike.
stropno svjetlo
Radi na isti način kao prednje stropno
svjetlo.
Vidi točku 4, dio "Praktična
rješenja", odlomak "Stropna
svjetla".
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

98
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

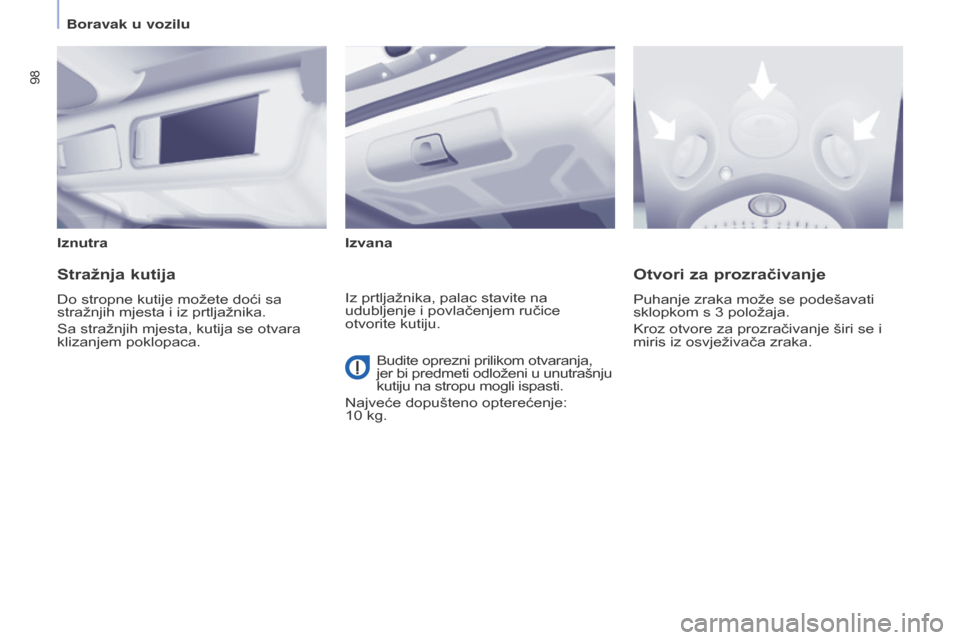

IznutraIzvana
stražnja kutija
Do stropne kutije možete doći sa
stražnjih mjesta i iz prtljažnika.
Sa stražnjih mjesta, kutija se otvara
klizanjem poklopaca.
Otvori za prozračivanje
Puhanje zraka može se podešavati
sklopkom s 3
položaja.
Kroz otvore za prozračivanje širi se i
miris iz osvježivača zraka.
Iz prtljažnika, palac stavite na
udubljenje i povlačenjem ručice
otvorite kutiju.
Budite oprezni prilikom otvaranja,
jer bi predmeti odloženi u unutrašnju
kutiju na stropu mogli ispasti.
Najveće dopušteno opterećenje:
10

kg.
Boravak u vozilu
