Peugeot Partner Tepee 2017 Vodič za korisnike (in Croatian)

99
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

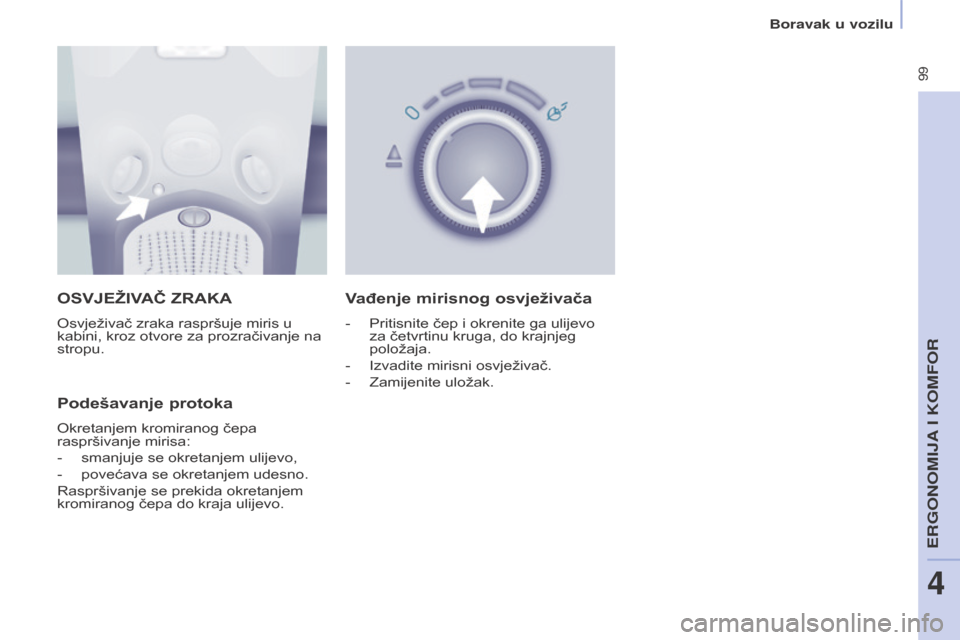

OsVJEŽIVAČ ZRAKA
Osvježivač zraka raspršuje miris u
kabini, kroz otvore za prozračivanje na
stropu.
Podešavanje protoka
Okretanjem kromiranog čepa
raspršivanje mirisa:
-
smanjuje se okretanjem ulije
vo,
-

povećava se okretanjem udesno.
Raspršivanje se prekida okretanjem
kromiranog čepa do kraja ulije

vo.
Vađenje mirisnog osvježivača
- Pritisnite čep i okrenite ga ulije vo
za četvrtinu kruga, do krajnjeg
položaja.
-

Izvadite mirisni osvježivač.
-


Zamijenite uložak.
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

100
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

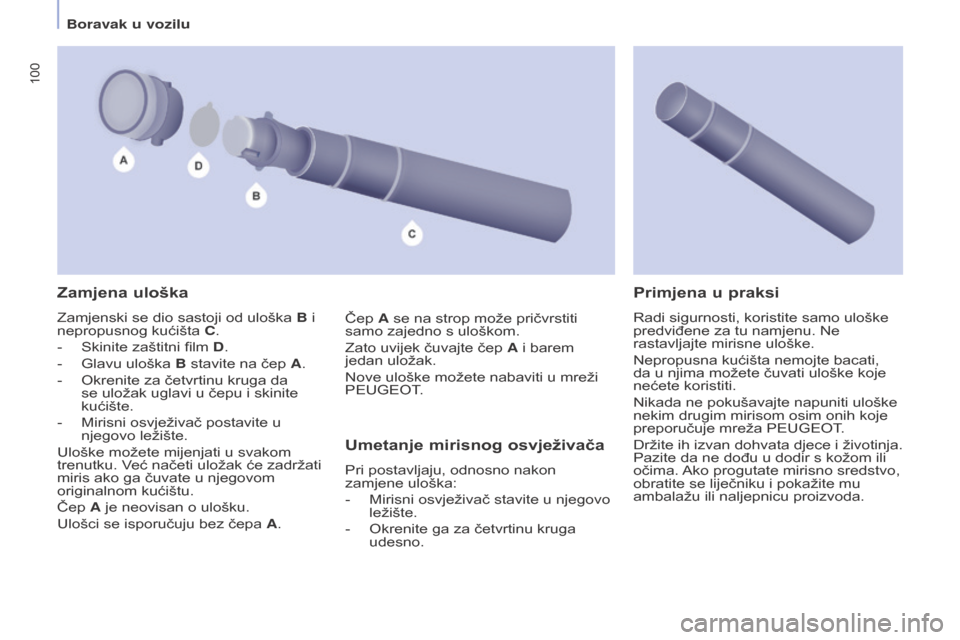

Zamjena uloška
Zamjenski se dio sastoji od uloška B i
nepropusnog kućišta C.
-
Skinite zaštitni film
D.
-

Glavu uloška
B stavite na čep A.
-

Okrenite za četvrtinu kruga da
se uložak uglavi u čepu i skinite
kućište.
-


Mirisni osvježivač postavite u
njegovo ležište.
Uloške možete mijenjati u svakom
trenutku. V

eć načeti uložak će zadržati
miris ako ga čuvate u njegovom
originalnom kućištu.
Čep A je neovisan o ulošku.
Ulošci se isporučuju bez čepa A.
Umetanje mirisnog osvježivača
Pri postavljaju, odnosno nakon
zamjene uloška:
-

Mirisni osvježivač stavite u njegovo
ležište.
-


Okrenite ga za četvrtinu kruga
udesno.
Primjena u praksi
Radi sigurnosti, koristite samo uloške
predviđene za tu namjenu. Ne
rastavljajte mirisne uloške.
Nepropusna kućišta nemojte bacati,
da u njima možete čuvati uloške koje
nećete koristiti.
Nikada ne pokušavajte napuniti uloške
nekim drugim mirisom osim onih koje
preporučuje mreža PEUGEOT.
Držite ih izvan dohvata djece i životinja.
Pazite da ne dođu u dodir s kožom ili
očima. Ako progutate mirisno sredstvo,
obratite se liječniku i pokažite mu
ambalažu ili naljepnicu proizvoda.
Čep A se na strop može pričvrstiti
samo zajedno s uloškom.
Zato uvijek čuvajte čep A i barem
jedan uložak.
Nove uloške možete nabaviti u mreži
PEUGEOT.
Boravak u vozilu

101
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

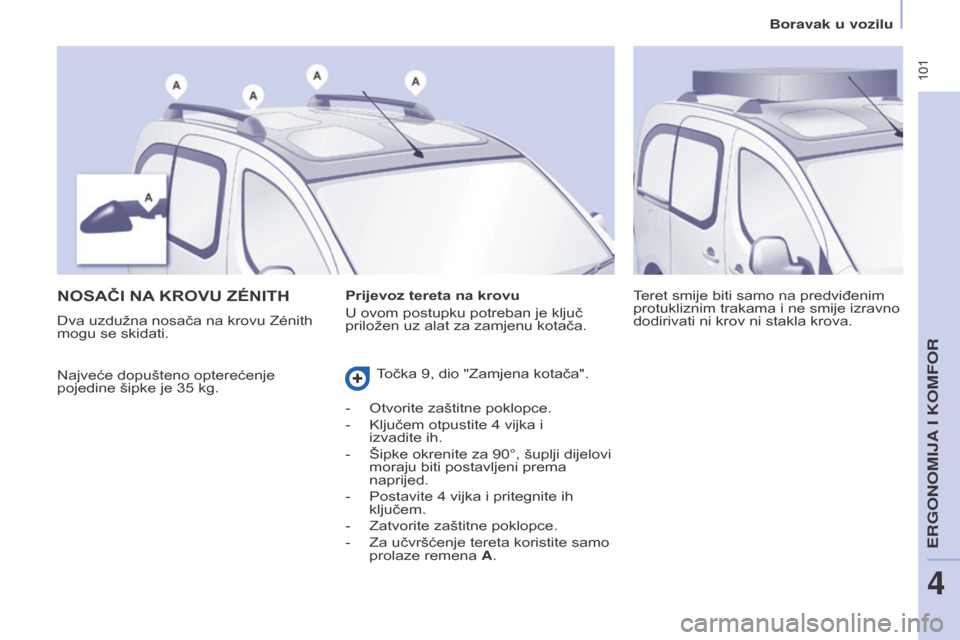

NOsAČI NA KROVU Zé NITH
Najveće dopušteno opterećenje
pojedine šipke je 35
kg. Teret smije biti samo na predviđenim
protukliznim trakama i ne smije izravno
dodirivati ni krov ni stakla krova.
Prijevoz tereta na krovu
U ovom postupku potreban je ključ
priložen uz alat za zamjenu kotača.
Dva uzdužna nosača na krovu Zénith
mogu se skidati.
Točka 9, dio "Zamjena kotača".
-
Otvorite zaštitne poklopce.
-


Ključem otpustite 4
vijka i
izvadite
ih.
-

Šipke okrenite za 90°, šuplji dijelovi
moraju biti postavljeni prema
naprijed.
-


Postavite 4
vijka i pritegnite ih
ključem.
-

Zatvorite zaštitne poklopce.
-


Za učvršćenje tereta koristite samo
prolaze remena

A.
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

102
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

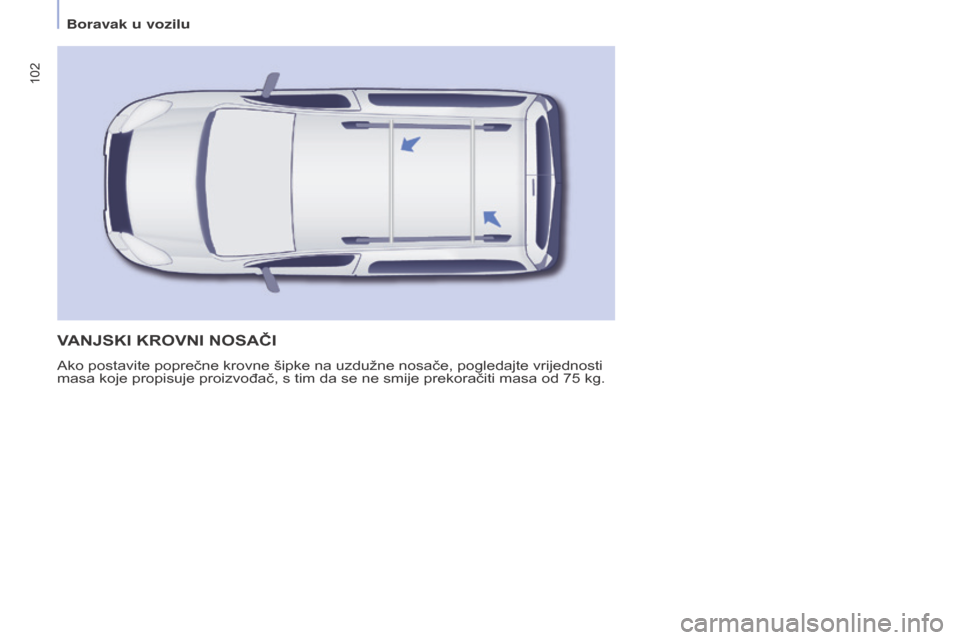

VANJs KI KROVNI NO s AČI
Ako postavite poprečne krovne šipke na uzdužne nosače, pogledajte vrijednosti
masa koje propisuje proizvođač, s tim da se ne smije prekoračiti masa od 75
kg.
Boravak u vozilu

103
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

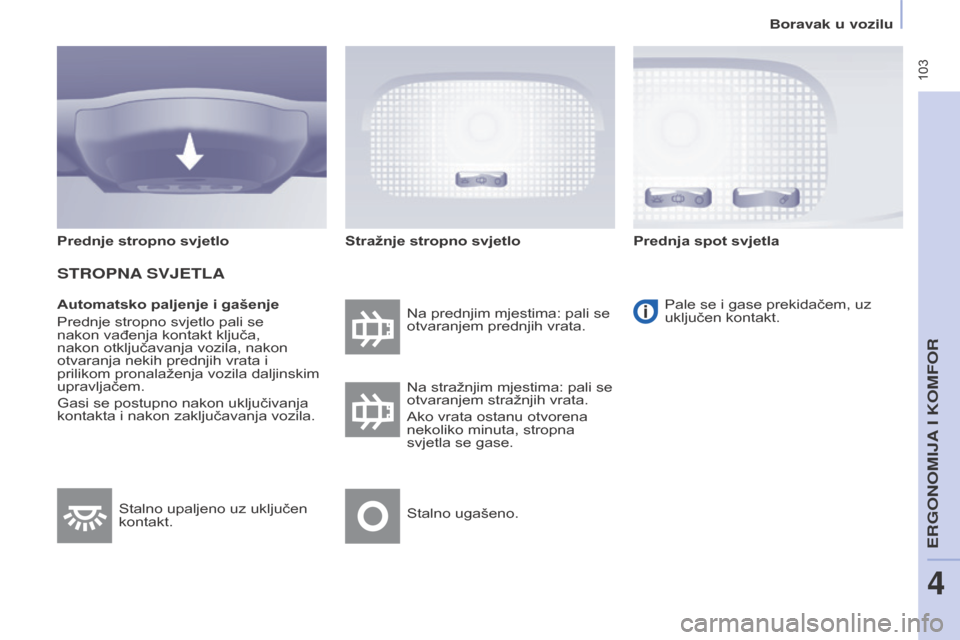

Automatsko paljenje i gašenje
Prednje stropno svjetlo pali se
nakon vađenja kontakt ključa,
nakon otključavanja vozila, nakon
otvaranja nekih prednjih vrata i
prilikom pronalaženja vozila daljinskim
upravljačem.
Gasi se postupno nakon uključivanja
kontakta i nakon zaključavanja vozila.Na prednjim mjestima: pali se
otvaranjem prednjih vrata.
Pale se i gase prekidačem, uz
uključen kontakt.
Na stražnjim mjestima: pali se
otvaranjem stražnjih vrata.
Ako vrata ostanu otvorena
nekoliko minuta, stropna
svjetla se gase.
Stalno ugašeno.
Stalno upaljeno uz uključen
kontakt.
Prednje stropno svjetlo
STROPNA
SVJETLA
stražnje stropno svjetlo Prednja spot svjetla
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

104
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

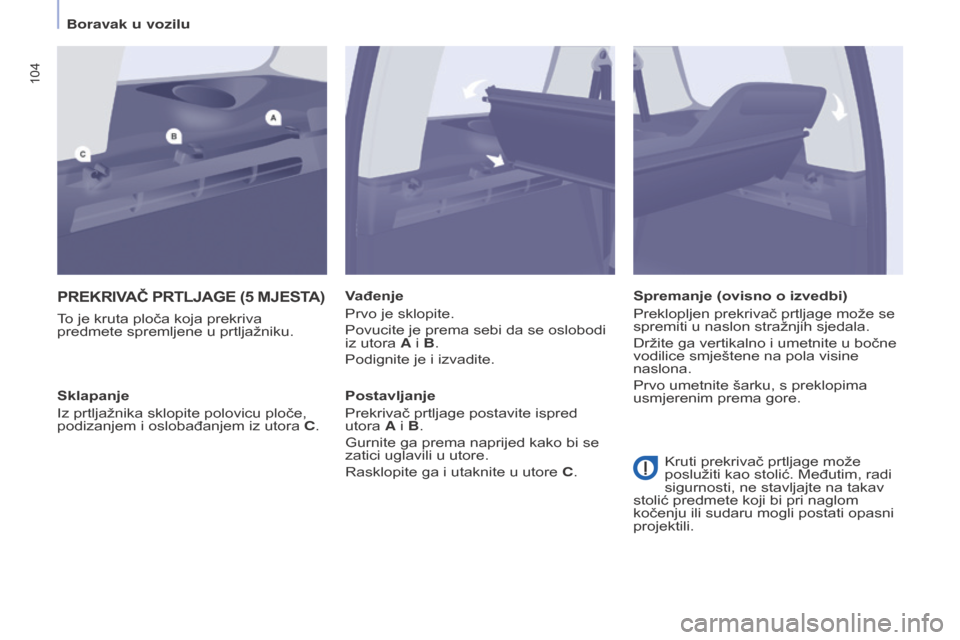

PREKRIVAČ PRTlJAgE (5 MJEsTA)
To je kruta ploča koja prekriva
predmete spremljene u prtljažniku.Vađenje
Prvo je sklopite.
Povucite je prema sebi da se oslobodi
iz utora A i B.
Podignite je i izvadite.
Postavljanje
Prekrivač prtljage postavite ispred
utora A i B.
Gurnite ga prema naprijed kako bi se
zatici uglavili u utore.
Rasklopite ga i utaknite u utore C.
s

klapanje
Iz prtljažnika sklopite polovicu ploče,
podizanjem i oslobađanjem iz utora C.
s
premanje (ovisno o izvedbi)
Preklopljen prekrivač prtljage može se
spremiti u naslon stražnjih sjedala.
Držite ga vertikalno i umetnite u bočne
vodilice smještene na pola visine
naslona.
Prvo umetnite šarku, s preklopima
usmjerenim prema gore.
Kruti prekrivač prtljage može
poslužiti kao stolić. Međutim, radi
sigurnosti, ne stavljajte na takav
stolić predmete koji bi pri naglom
kočenju ili sudaru mogli postati opasni
projektili.
Boravak u vozilu

105
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016

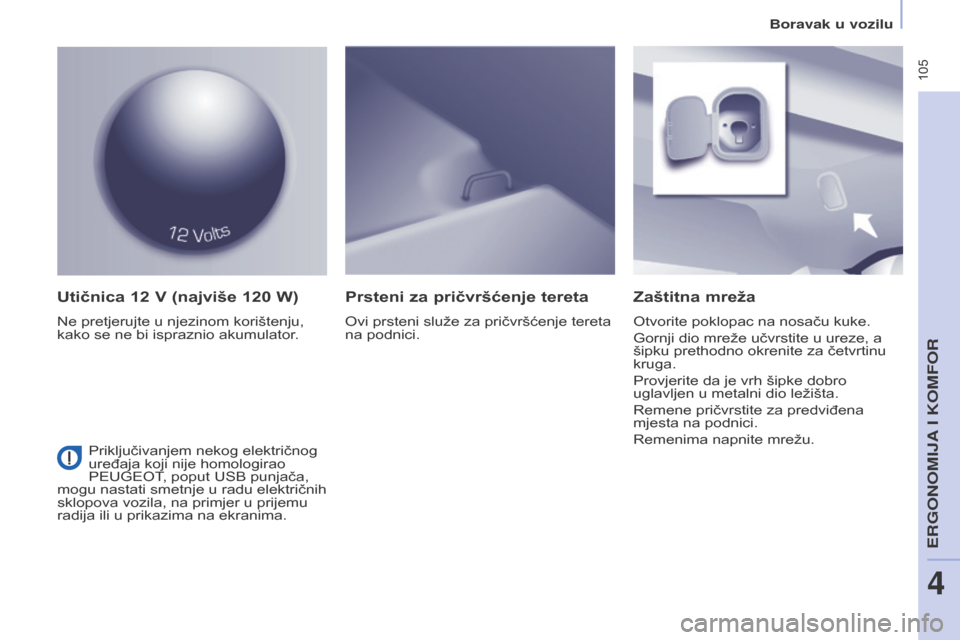

Utičnica 12 V (najviše 120 W)
Ne pretjerujte u njezinom korištenju,
kako se ne bi ispraznio akumulator.
Zaštitna mreža
Otvorite poklopac na nosaču kuke.
Gornji dio mreže učvrstite u ureze, a
šipku prethodno okrenite za četvrtinu
kruga.
Provjerite da je vrh šipke dobro
uglavljen u metalni dio ležišta.
Remene pričvrstite za predviđena
mjesta na podnici.
Remenima napnite mrežu.
Prsteni za pričvršćenje tereta
Ovi prsteni služe za pričvršćenje tereta
na podnici.
Priključivanjem nekog električnog
uređaja koji nije homologirao
PEUGEOT, poput USB punjača,
mogu nastati smetnje u radu električnih
sklopova vozila, na primjer u prijemu
radija ili u prikazima na ekranima.
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

106
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
OPREMA U s TRAŽNJEM
d IJE l U (7 MJE s TA )
d

ržač čaša
Svaka tekućina u čaši koja se u vožnji
može proliti predstavlja opasnost.
Budite oprezni.
Utičnica 12 V (najviše 120 W)
Preporučuje se da ne pretjerujete u
njezinom korištenju, kako se ne bi
ispraznio akumulator.
Prsteni za pričvršćenje tereta
Ovi prsteni služe za pričvršćenje tereta
na podnici.
Pričvrsna mjesta sigurnosnih pojasa ne
smiju se koristiti u tu svrhu.
Preporučuje se da osigurate teret
od pomicanja pričvršćivanjem za
prstene na podnici.
Boravak u vozilu

107
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
Pretinci
Podignite odgovarajući pretinac.Šupljina blizu praga prtljažnika služi
za spremanje kalema s prekrivačem
prtljage.
sigurnosni pojasi
Pazite da je pojas središnjeg sjedala
ispravno namotan u njegovom
udubljenju na stropu.
Kako kopče pojasa u 3. redu ne bi
zveckale u vožnji, podignite ih tako da
budu što bliže pričvrsnim mjestima na
stropu.
Prsteni za pričvršćenje kopči pojasa
na obje strane prtljažnika ne smiju se
koristiti za pričvršćenje tereta.
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

108
Partner2VP_hr_Chap04_Ergonomie_ed02-2016Partner2VP_hr_Chap04_Ergonomie_ed02-2016
ROlETA ZA PRT l JA g U , PREKRIVAČ PRT l JA g E
Namjestite roletu za prtljagu tako da
njezini stražnji preklopi budu okrenuti
prema vama.
Umetnite žuti zub kalema u nosač A.
Roleta za prtljagu namata se u svoj
kalem. Ne stavljajte na nju teške
predmete kad je odmotana.
Sabijte i postavite desni zub nasuprot
nosaču B.
Otpustite kako bi kalem uskočio u svoj
nosač.
Odmotajte roletu za prtljagu do
stražnjih bočnih stupova.
Umetnite krajeve u stražnje utore, tako
da roleta bude napeta.
Postavljanje
Potpuno preklopite sjedala u 3. redu.
Podignite poklopac pretinca u pragu
prtljažnika.
Primite kalem za sredinu i sabijte ga
prema lijevom stupu.
Podignite roletu za prtljagu.
