Peugeot Partner Tepee 2017 Vodič za korisnike (in Croatian)

59
Partner2VP_hr_Chap04_Ergonomie_ed02-2016
DNEVNA SVJETLA S LED DIODAMA
Stražnja svjetla za maglu
(drugi zakret prstena prema
naprijed, narančasta žaruljica).
Prednja svjetla za maglu
(prvi zakret prstena prema
naprijed, zelena žaruljica).
Svjetla za maglu pale se
okretanjem ovog prstena
prema naprijed, a gase se
okretanjem istog prstena
prema natrag.
Kad su svjetla upaljena, na


ploči s instrumentima upaljena
je odgovarajuća žaruljica.
Ne zaboravite ih ugasiti čim vam
više nisu potrebna.
Funkcija automatskih svjetala gasi
stražnja svjetla za maglu, ali prednja
svjetla za maglu ostaju upaljena.
Prednja i stražnja svjetla
za maglu gase se sa dva
zakreta prstena prema
natrag.
Automatsko paljenje svjetala
Po magli ili snijegu, davač
vanjskog svjetla može otkriti
dovoljnu vanjsku svjetlost.
Zato se svjetla neće upaliti
automatski. Po potrebi, ručno
upalite kratka svjetla.
Ne prekrivajte davač vanjskog svjetla
smješten u sredini armaturne ploče.
Podaci koje on daje koriste se za
automatsko paljenje svjetala i za
automatski rad brisača.
Aktiviranje Pozicijska i kratka
svjetla pale se
automatski, u slučaju
slabe vanjske svjetlosti
i ako su uključeni
brisači, a gase se čim vanjska svjetlost
postane dovoljna ili nakon isključivanja
brisača.
Nakon pokretanja motora, dnevna
svjetla danju se automatski pale.
Nakon ručnog ili automatskog paljenja
pozicijskih, kratkih ili dugih svjetala,
dnevna svjetla se gase.
Programiranje
U zemljama u kojima dnevna svjetla
nisu obavezna, ta funkcija može se
uključiti ili isključiti u izborniku za
konfiguraciju.
Ako se svjetla ne ugase u roku od
trideset minuta, uključit će se štedljiv
način rada, kako se ne bi ispraznio
akumulator. Uključene funkcije se
isključuju, a žaruljica akumulatora
bljeska.
Pozicijska svjetla ne gase se u
štedljivom načinu rada.
Po vedrom vremenu ili po kiši, kako
danju tako i noću, upaljena stražnja
svjetla za maglu zasljepljuju druge
vozače, pa su zabranjena.
Vidi točku 8, dio "Akumulator".
Prednja svjetla za maglu i stražnja
svjetla za maglu
Svjetla za maglu mogu raditi ako su
upaljena pozicijska i kratka svjetla.
Okrenite prsten u položaj AUTO.
Uključivanje funkcije potvrđuje se
porukom na ekranu.
Isključivanje
Okrenite prsten prema naprijed ili
prema natrag. Isključivanje funkcije
potvrđuje se porukom na ekranu. Ta funkcija nije spojiva s dnevnim
svjetlima.
Sklopke ispod obruča upravljača
ERGONOMIJA I KOMFOR
4

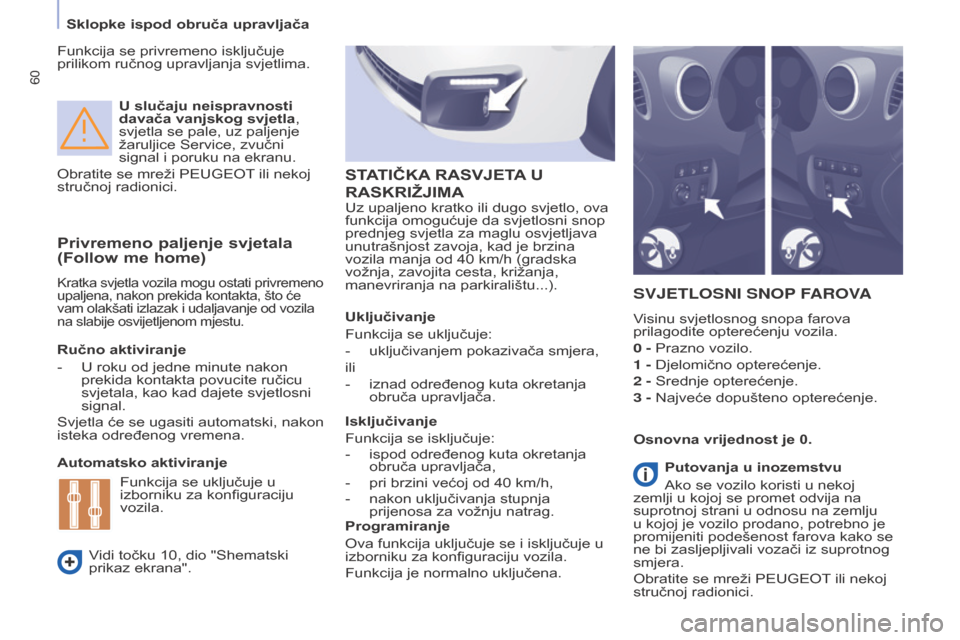

60
Partner2VP_hr_Chap04_Ergonomie_ed02-2016
U slučaju neispravnosti
davača vanjskog svjetla,
svjetla se pale, uz paljenje
žaruljice Service, zvučni
signal i poruku na ekranu.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Privremeno paljenje svjetala
(Follow me home)
Kratka svjetla vozila mogu ostati privremeno
upaljena, nakon prekida kontakta, što će
vam olakšati izlazak i udaljavanje od vozila
na slabije osvijetljenom mjestu.SVJETLOSNI SNOP FAROVA
Visinu svjetlosnog snopa farova
prilagodite opterećenju vozila.
0
- Prazno vozilo.
1
- Djelomično opterećenje.
2
- Srednje opterećenje.
3
- Najveće dopušteno opterećenje.
Ručno aktiviranje
-

U roku od jedne minute nakon
prekida kontakta povucite ručicu
svjetala, kao kad dajete svjetlosni
signal.
Svjetla će se ugasiti automatski, nakon
isteka određenog vremena.
Automatsko aktiviranje
V

idi točku 10, dio "Shematski
prikaz ekrana". Osnovna vrijednost je 0.
Funkcija se uključuje u
izborniku za konfiguraciju
vozila. Programiranje
Ova funkcija uključuje se i isključuje u
izborniku za konfiguraciju vozila.
Funkcija je normalno uključena. Isključivanje
Funkcija se isključuje:
-

ispod određenog kuta okretanja
obruča upravljača,
-


pri brzini većoj od 40


km/h,
-

nakon uključivanja stupnja
prijenosa za vožnju natrag.
Uključivanje
Funkcija se uključuje:
-


uključivanjem pokazivača smjera,
ili
-


iznad određenog kuta okretanja
obruča upravljača.
Uz upaljeno kratko ili dugo svjetlo, ova
funkcija omogućuje da svjetlosni snop
prednjeg svjetla za maglu osvjetljava
unutrašnjost zavoja, kad je brzina
vozila manja od 40


km/h (gradska
vožnja, zavojita cesta, križanja,
manevriranja na parkiralištu...).
sTATIČKA RA s VJETA U
RA

s KRIŽJIMA
Putovanja u inozemstvu
Ako se vozilo koristi u nekoj
zemlji u kojoj se promet odvija na
suprotnoj strani u odnosu na zemlju
u kojoj je vozilo prodano, potrebno je
promijeniti podešenost farova kako se
ne bi zasljepljivali vozači iz suprotnog
smjera.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Funkcija se privremeno isključuje
prilikom ručnog upravljanja svjetlima.
Sklopke ispod obruča upravljača

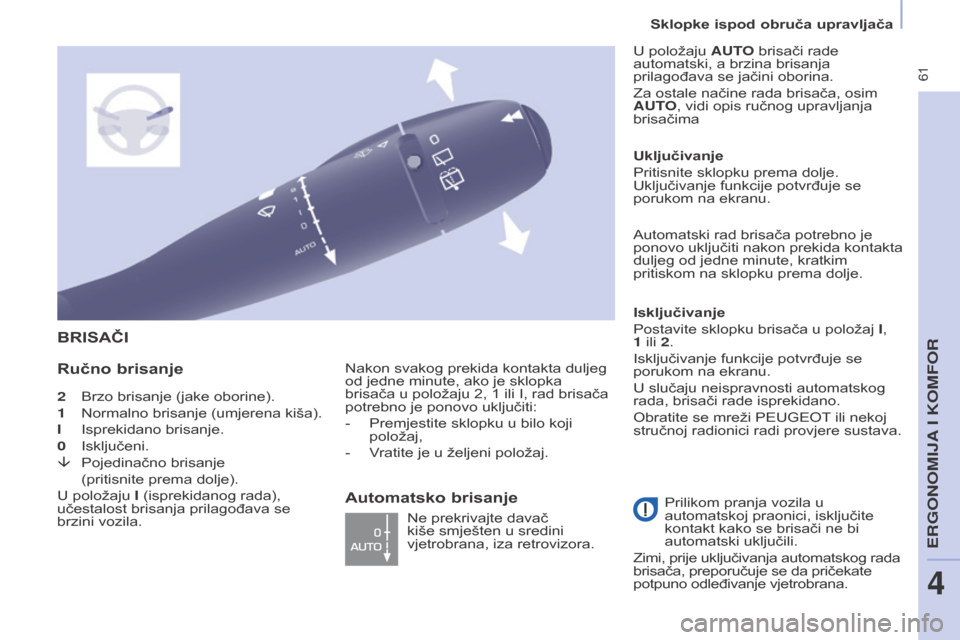

61
Partner2VP_hr_Chap04_Ergonomie_ed02-2016
2 Brzo brisanje (jake oborine).
1
Normalno brisanje (umjerena kiša).
I


Isprekidano brisanje.
0


Isključeni.
â


Pojedinačno brisanje
(pritisnite prema dolje).
U položaju

I (isprekidanog rada),
učestalost brisanja prilagođava se
brzini vozila.
BRIsAČI
Ručno

brisanje
Nakon svakog prekida kontakta duljeg
od jedne minute, ako je sklopka
brisača u položaju 2, 1 ili I, rad brisača
potrebno je ponovo uključiti:
-

Premjestite sklopku u bilo koji
položaj,
-


V
ratite je u željeni položaj.Ne prekrivajte davač
kiše smješten u sredini
vjetrobrana, iza retrovizora. Uključivanje
Pritisnite sklopku prema dolje.
Uključivanje funkcije potvrđuje se
porukom na ekranu.
Isključivanje
Postavite sklopku brisača u položaj I,
1
ili 2.
Isključivanje funkcije potvrđuje se
porukom na ekranu.
U slučaju neispravnosti automatskog
rada, brisači rade isprekidano.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici radi provjere sustava. U položaju AUTO brisači rade
automatski, a brzina brisanja
prilagođava se jačini oborina.
Za ostale načine rada brisača, osim
AUTO, vidi opis ručnog upravljanja
brisačima
Automatski rad brisača potrebno je
ponovo uključiti nakon prekida kontakta
duljeg od jedne minute, kratkim
pritiskom na sklopku prema dolje.
Prilikom pranja vozila u
automatskoj praonici, isključite
kontakt kako se brisači ne bi
automatski uključili.
Zimi, prije uključivanja automatskog rada
brisača, preporučuje se da pričekate
potpuno odleđivanje vjetrobrana.
Automatsko brisanje
Sklopke ispod obruča upravljača
ERGONOMIJA I KOMFOR
4

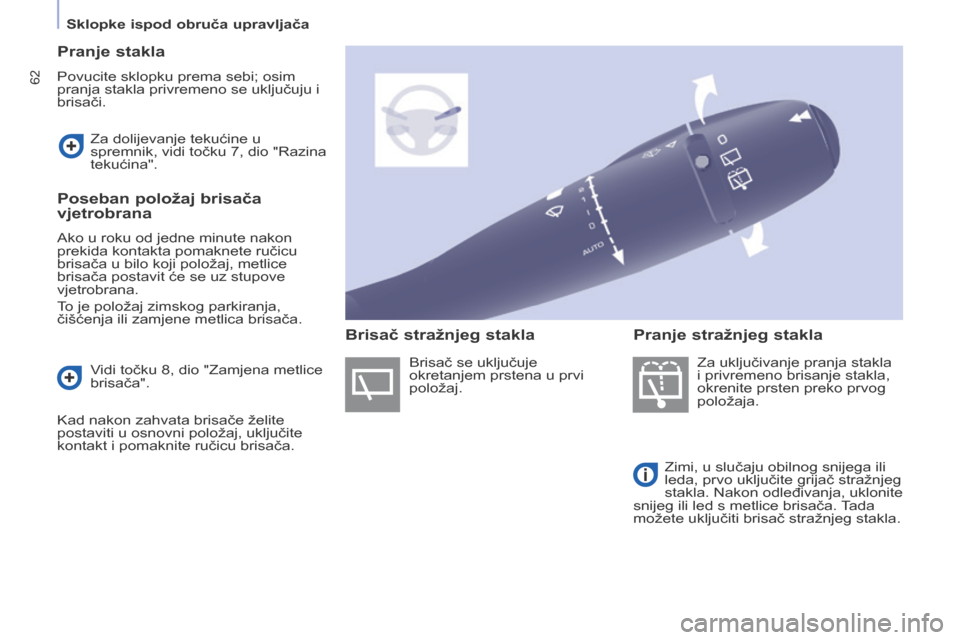

62
Partner2VP_hr_Chap04_Ergonomie_ed02-2016
Pranje stakla
Povucite sklopku prema sebi; osim
pranja stakla privremeno se uključuju i
brisači.Za uključivanje pranja stakla
i privremeno brisanje stakla,
okrenite prsten preko prvog
položaja.
Zimi, u slučaju obilnog snijega ili
leda, prvo uključite grijač stražnjeg
stakla. Nakon odleđivanja, uklonite
snijeg ili led s metlice brisača. Tada
možete uključiti brisač stražnjeg stakla.
Za dolijevanje tekućine u
spremnik, vidi točku 7, dio "Razina
tekućina".
Poseban položaj brisača
vjetrobrana
Ako u roku od jedne minute nakon
prekida kontakta pomaknete ručicu
brisača u bilo koji položaj, metlice
brisača postavit će se uz stupove
vjetrobrana.
To je položaj zimskog parkiranja,
čišćenja ili zamjene metlica brisača.
Vidi točku 8, dio "Zamjena metlice
brisača".
Kad nakon zahvata brisače želite
postaviti u osnovni položaj, uključite
kontakt i pomaknite ručicu brisača. Brisač se uključuje
okretanjem prstena u prvi
položaj.
Brisač stražnjeg stakla
Pranje stražnjeg stakla
Sklopke ispod obruča upravljača

63
Partner2VP_hr_Chap04_Ergonomie_ed02-2016
PUTNO RAČUNAlO
Nekoliko
definicija
Autonomija: broj kilometara koje
vozilo može prijeći s preostalim
gorivom u spremniku, a proračun
se zasniva na prosječnoj potrošnji
u nekoliko posljednjih prijeđenih
kilometara.
Ta vrijednost može se znatno mijenjati,
ovisno o promjenama brzine vozila ili o
reljefu.Trenutna potrošnja: izračunava se i
prikazuje iznad brzine od 30
km/h.
Prosječna potrošnja: prosječna
potrošnja goriva od posljednjeg
vraćanja računala na nulu.
Prijeđena udaljenost: izračunava
se od posljednjeg vraćanja putnog
računala na nulu.
Preostala udaljenost do odredišta:
izračunava se s obzirom na ukupnu udaljenost
do odredišta koju je upisao korisnik. Tu
vrijednost u svakom trenutku izračunava
navigacijski sustav, ako je uključen.
Prosječna brzina: prosječna brzina
vozila izračunata od posljednjeg
vraćanja računala na nulu (računa se
vrijeme uključenog kontakta).
Svakim pritiskom na tipku na vrhu
sklopke brisača na ekranu se prikazuju
pojedine stranice putnog računala,
ovisno o vrsti ekrana.
Kad je na ekranu prikazan put čije
vrijednosti želite vratiti na nulu, držite
tipku pritisnutu dulje od dvije sekunde.Kad je autonomija manja od 30 km,
na ekranu su prikazane crtice. Nakon
dolijevanja najmanje 10 litara goriva,
autonomija se preračunava i prikazuje
ako je veća od 100 km.
Ako su u vožnji na ekranu umjesto
brojeva stalno prikazane crtice, obratite
se mreži PEUGEOT.
Stranica "vozilo" s autonomijom,
trenutnom potrošnjom i udaljenosti do
odredišta.
Stranica "1" (put 1) s prosječnom
brzinom, prosječnom potrošnjom i
prijeđenom udaljenosti, izračunatim za
put "1".
Stranica "2" (put 2) s istim podacima
izračunatim za put "2".
Vraćanje na nulu
Sklopke ispod obruča upravljača
ERGONOMIJA I KOMFOR
4

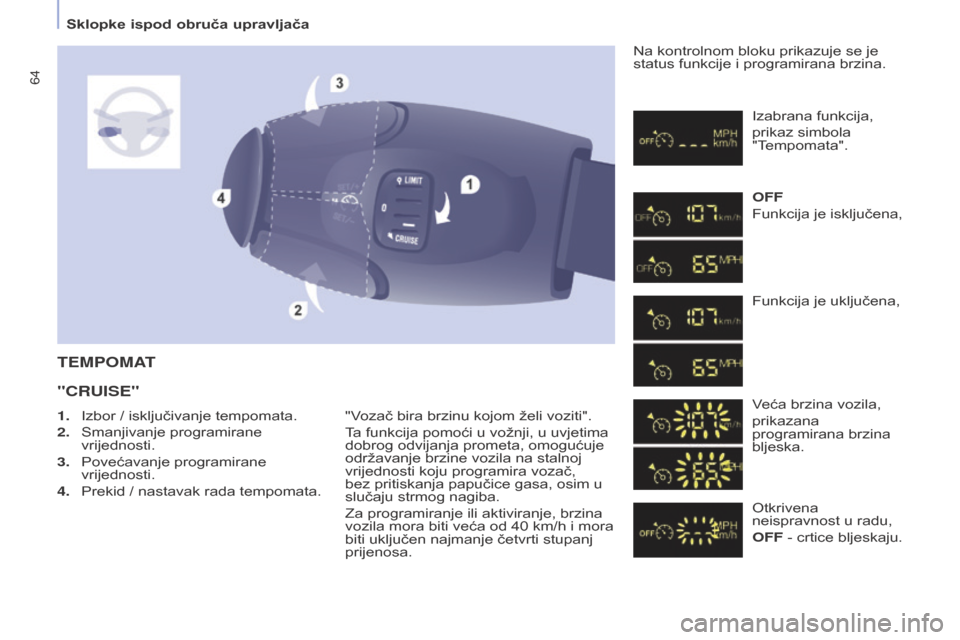

64
Partner2VP_hr_Chap04_Ergonomie_ed02-2016
TEMPOMAT
"CRUISE"
"Vozač bira brzinu kojom želi voziti".
Ta funkcija pomoći u vožnji, u uvjetima
dobrog odvijanja prometa, omogućuje
održavanje brzine vozila na stalnoj
vrijednosti koju programira vozač,
bez pritiskanja papučice gasa, osim u
slučaju strmog nagiba.
Za programiranje ili aktiviranje, brzina
vozila mora biti veća od 40 km/h i mora
biti uključen najmanje četvrti stupanj
prijenosa. Na kontrolnom bloku prikazuje se je
status funkcije i programirana brzina.
Izabrana funkcija,
prikaz simbola
"Tempomata".
OFF
Funkcija je isključena,
Funkcija je uključena,
Veća brzina vozila,
prikazana
programirana brzina
bljeska.
Otkrivena
neispravnost u radu,
OFF - crtice bljeskaju.
1.
Izbor / isključivanje tempomata.
2.

Smanjivanje programirane
vrijednosti.
3.


Povećavanje programirane
vrijednosti.
4.


Prekid / nastavak rada tempomata.
Sklopke ispod obruča upravljača

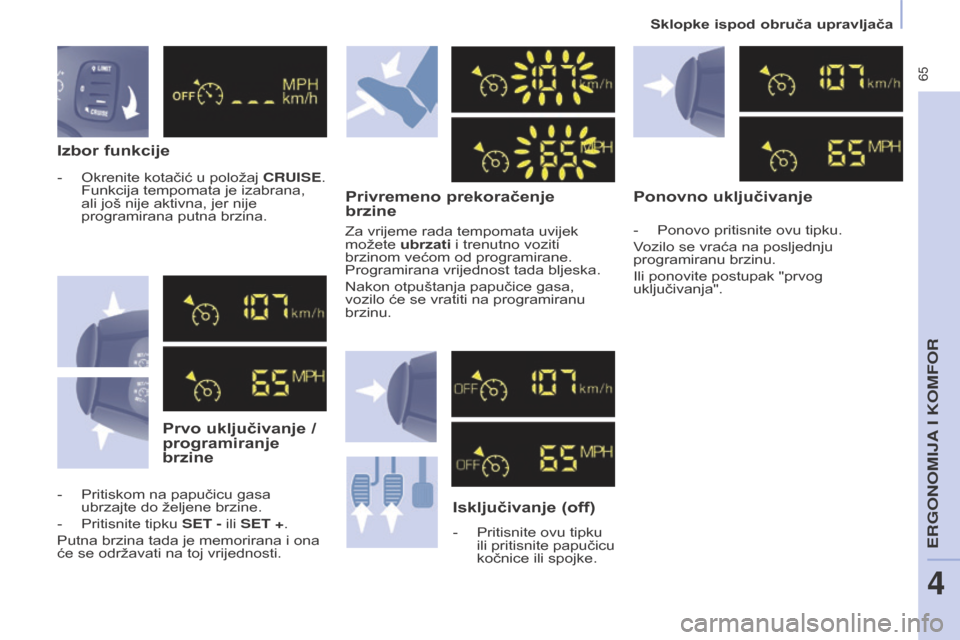

65
Partner2VP_hr_Chap04_Ergonomie_ed02-2016
Izbor funkcijePrvo uključivanje /
programiranje
brzine Privremeno prekoračenje

brzine
Isključivanje (off)
- Pritisnite ovu tipku
ili pritisnite papučicu
kočnice ili spojke.
Ponovno uključivanje
- Ponovo pritisnite ovu tipku.
V ozilo se vraća na posljednju
programiranu brzinu.
Ili ponovite postupak "prvog
uključivanja".
Za vrijeme rada tempomata uvijek
možete ubrzati i trenutno voziti
brzinom većom od programirane.
Programirana vrijednost tada bljeska.
Nakon otpuštanja papučice gasa,
vozilo će se vratiti na programiranu
brzinu.
-

Pritiskom na papučicu gasa
ubrzajte do željene brzine.
-


Pritisnite tipku

SET - ili SET +.
Putna brzina tada je memorirana i ona
će se održavati na toj vrijednosti. -

Okrenite kotačić u položaj


CRUISE.
Funkcija tempomata je izabrana,
ali još nije aktivna, jer nije
programirana putna brzina.
Sklopke ispod obruča upravljača
ERGONOMIJA I KOMFOR
4

66
Partner2VP_hr_Chap04_Ergonomie_ed02-2016

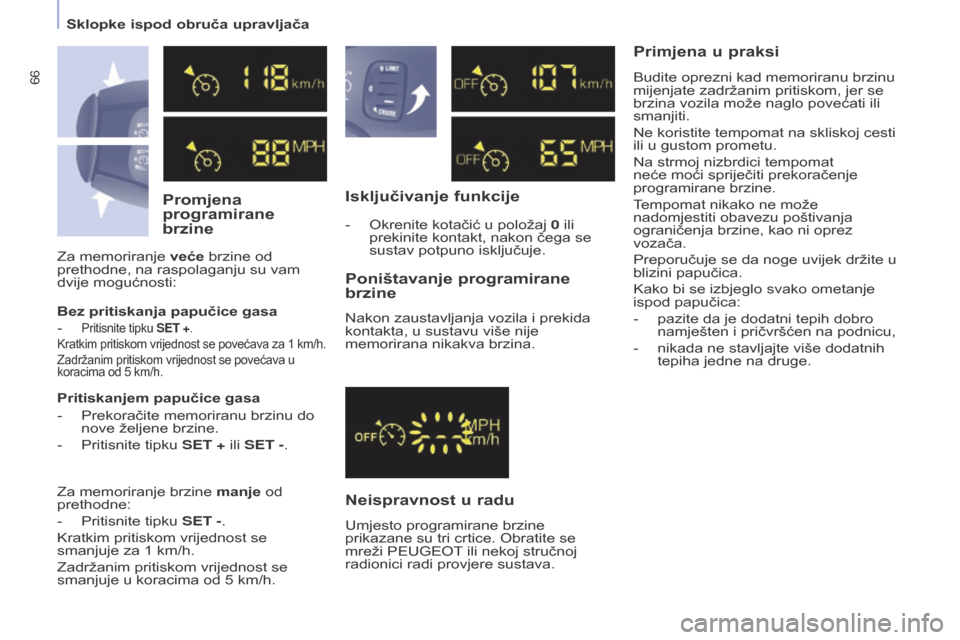

Promjena
programirane
brzineIsključivanje funkcije
Neispravnost u radu Poništavanje programirane
brzine
Nakon zaustavljanja vozila i prekida
kontakta, u sustavu više nije
memorirana nikakva brzina.
Za memoriranje veće brzine od
prethodne, na raspolaganju su vam
dvije mogućnosti:
-
Okrenite kotačić u položaj
0 ili
prekinite kontakt, nakon čega se
sustav potpuno isključuje.
Primjena u praksi
Bez pritiskanja papučice gasa
-

Pritisnite tipku SET +.
Kratkim pritiskom vrijednost se povećava za 1 km/h.
Zadržanim pritiskom vrijednost se povećava u
koracima od 5
km/h.
Pritiskanjem papučice gasa
-
Prekoračite memoriranu brzinu do
nove željene brzine.
-


Pritisnite tipku
SET + ili SET -.
Za memoriranje brzine manje od
prethodne:
-

Pritisnite tipku
SET -.
Kratkim pritiskom vrijednost se
smanjuje za 1
km/h.
Zadržanim pritiskom vrijednost se
smanjuje u koracima od 5
km/h.Umjesto programirane brzine
prikazane su tri crtice. Obratite se
mreži PEUGEOT ili nekoj stručnoj
radionici radi provjere sustava. Budite oprezni kad memoriranu brzinu
mijenjate zadržanim pritiskom, jer se
brzina vozila može naglo povećati ili
smanjiti.
Ne koristite tempomat na skliskoj cesti
ili u gustom prometu.
Na strmoj nizbrdici tempomat
neće moći spriječiti prekoračenje
programirane brzine.
Tempomat nikako ne može
nadomjestiti obavezu poštivanja
ograničenja brzine, kao ni oprez
vozača.
Preporučuje se da noge uvijek držite u
blizini papučica.
Kako bi se izbjeglo svako ometanje
ispod papučica:
-

pazite da je dodatni tepih dobro
namješten i pričvršćen na podnicu,
-

nikada ne stavljajte više dodatnih
tepiha jedne na druge.
Sklopke ispod obruča upravljača

67
Partner2VP_hr_Chap04_Ergonomie_ed02-2016
Brzina vozila ovisi o pritiskanju
papučice gasa do točke otpora, nakon
čega papučica gasa više ne djeluje.
Međutim, programirana brzina može se
prekoračiti pritiskom na papučicu gasa
preko točke otpora. Za nastavak rada
limitatora brzine dovoljno je postupno
otpustiti papučicu gasa i usporiti vozilo
na brzinu manju od programirane.
l
imitatorom brzine može se rukovati
uz pokrenut motor, u mirovanju ili u
vožnji. Na kontrolnom bloku prikazan je status

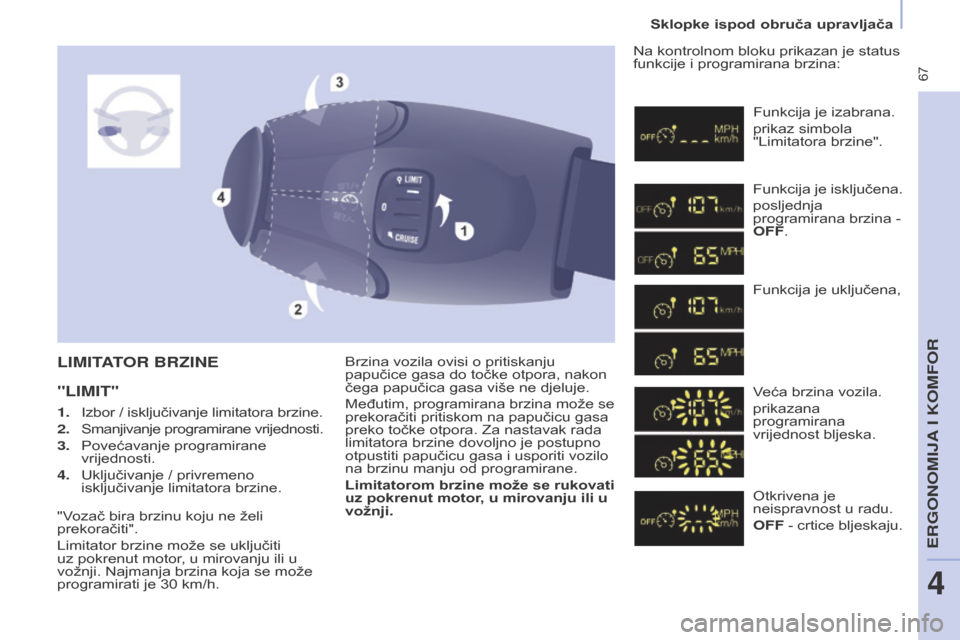

funkcije i programirana brzina:LIMITATOR BRZINE
"LIMIT"
Funkcija je izabrana.
prikaz simbola
"Limitatora brzine".
Funkcija je isključena.
posljednja
programirana brzina
-
OFF.
Funkcija je uključena,
Veća brzina vozila.
prikazana
programirana
vrijednost bljeska.
Otkrivena je
neispravnost u radu.
OFF - crtice bljeskaju.
1.

Izbor / isključivanje limitatora brzine.
2.


Smanjivanje programirane vrijednosti.
3.


Povećavanje programirane
vrijednosti.
4.


Uključivanje / privremeno
isključivanje limitatora brzine.
"V

ozač bira brzinu koju ne želi
prekoračiti".
Limitator brzine može se uključiti
uz pokrenut motor, u mirovanju ili u
vožnji. Najmanja brzina koja se može
programirati je 30

km/h.
Sklopke ispod obruča upravljača
ERGONOMIJA I KOMFOR
4

68
Partner2VP_hr_Chap04_Ergonomie_ed02-2016

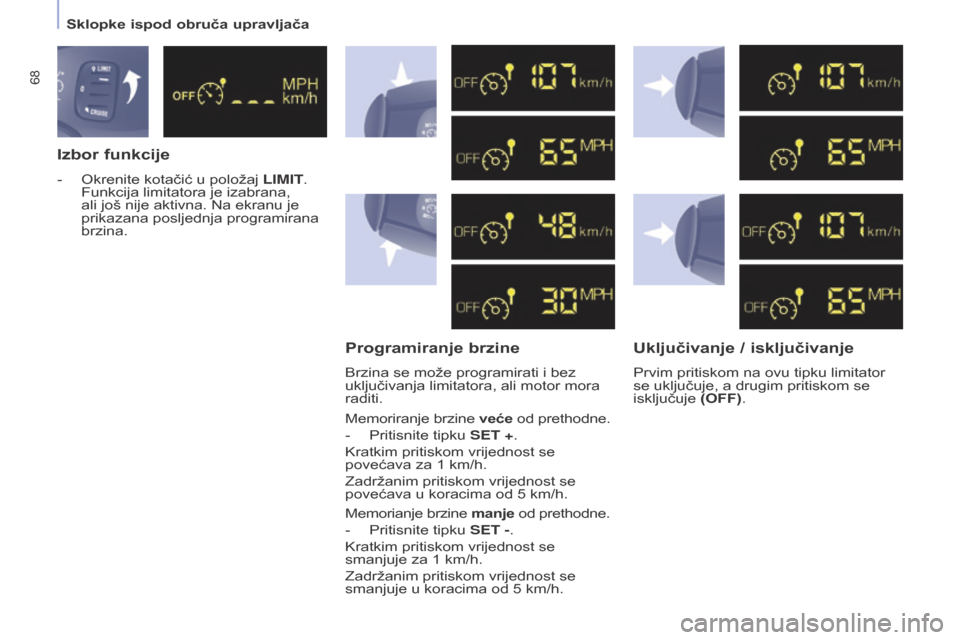

Izbor funkcijeProgramiranje brzineUključivanje / isključivanje
- Okrenite kotačić u položaj LIMIT.
Funkcija limitatora je izabrana,
ali još nije aktivna. Na ekranu je
prikazana posljednja programirana
brzina.
Brzina se može programirati i bez
uključivanja limitatora, ali motor mora
raditi.
Memoriranje brzine veće od prethodne.
-

Pritisnite tipku
SET +.
Kratkim pritiskom vrijednost se
povećava za 1
km/h.
Zadržanim pritiskom vrijednost se
povećava u koracima od 5
km/h.
Memorianje brzine manje od prethodne.
-

Pritisnite tipku
SET -.
Kratkim pritiskom vrijednost se
smanjuje za 1
km/h.
Zadržanim pritiskom vrijednost se
smanjuje u koracima od 5
km/h.Prvim pritiskom na ovu tipku limitator
se uključuje, a drugim pritiskom se
isključuje (OFF).
Sklopke ispod obruča upravljača
