Peugeot Partner Tepee 2017 Vodič za korisnike (in Croatian)

179
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016
šTITNIK ZA SNIJEG
( ČEP )
Predviđen za neka tržišta, štitnik
za snijeg postavlja se na donji dio
prednjeg branika, radi sprečavanja
nakupljanja snijega kod ventilatora
hladnjaka.
Postavljanjes kidanje
- Postavite štitnik za snijeg nasuprot
vršku za centriranje
A na prednjem
braniku.
-

Pričvrstite ga pritiskom na sve četiri
kopče

B u svakom kutu.
Kad je vanjska temperatura viša
od 10°C (kad nema opasnosti od
snijega) ili u slučaju vuče, štitnik
za snijeg treba skinuti. -

Postavite odvijač u rupu pored
svake kopče.
-

Pokretom poluge otkvačite jednu
po jednu kopču

B.
BRZA POMO

180
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016

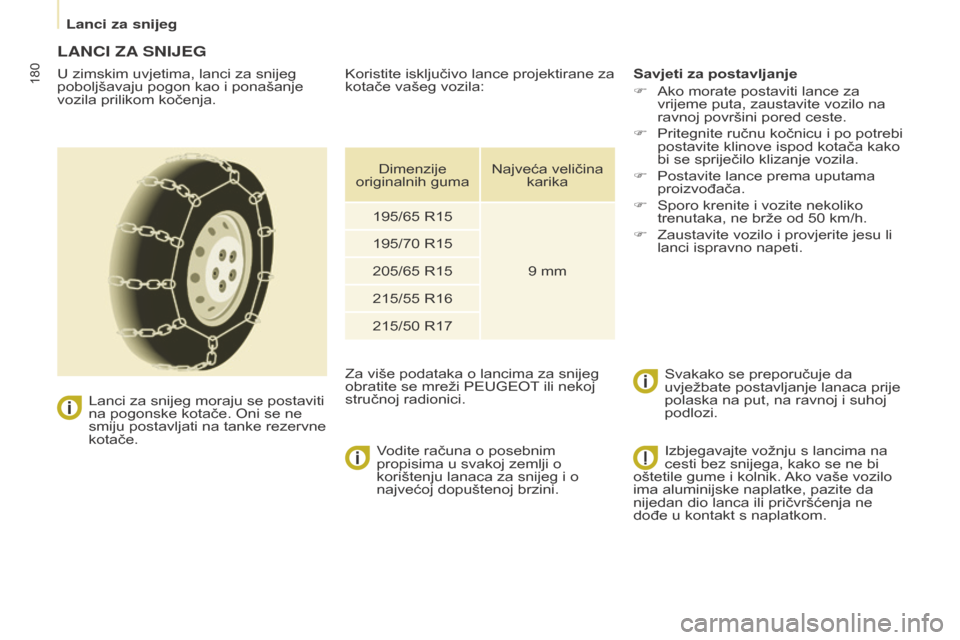

LANCI ZA SNIJEG
U zimskim uvjetima, lanci za snijeg
poboljšavaju pogon kao i ponašanje
vozila prilikom kočenja.
Lanci za snijeg moraju se postaviti
na pogonske kotače. Oni se ne
smiju postavljati na tanke rezervne
kotače.
V

odite računa o posebnim
propisima u svakoj zemlji o
korištenju lanaca za snijeg i o
najvećoj dopuštenoj brzini.s avjeti za postavljanje
F
Ako morate postaviti lance za
vrijeme puta, zaustavite vozilo na
ravnoj površini pored ceste.
F


Pritegnite
ručnu kočnicu i po potrebi
postavite klinove ispod kotača kako
bi se spriječilo klizanje vozila.
F

Postavite lance prema uputama
proizvođača.
F


Sporo krenite i vozite nekoliko
trenutaka, ne brže od 50

km/h.
F

Zaustavite vozilo i provjerite jesu li
lanci ispravno napeti.
Svakako se preporučuje da
uvježbate postavljanje lanaca prije
polaska na put, na ravnoj i suhoj
podlozi.
Koristite isključivo lance projektirane za
kotače vašeg vozila:
Za više podataka o lancima za snijeg
obratite se mreži PEUGEOT

ili nekoj
stručnoj radionici. Dimenzije
originalnih guma Najveća veličina
karika
195/65
R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Izbjegavajte vožnju s lancima na
cesti bez snijega, kako se ne bi
oštetile gume i kolnik. Ako vaše vozilo
ima aluminijske naplatke, pazite da
nijedan dio lanca ili pričvršćenja ne
dođe u kontakt s naplatkom.
Lanci za snijeg

181
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016

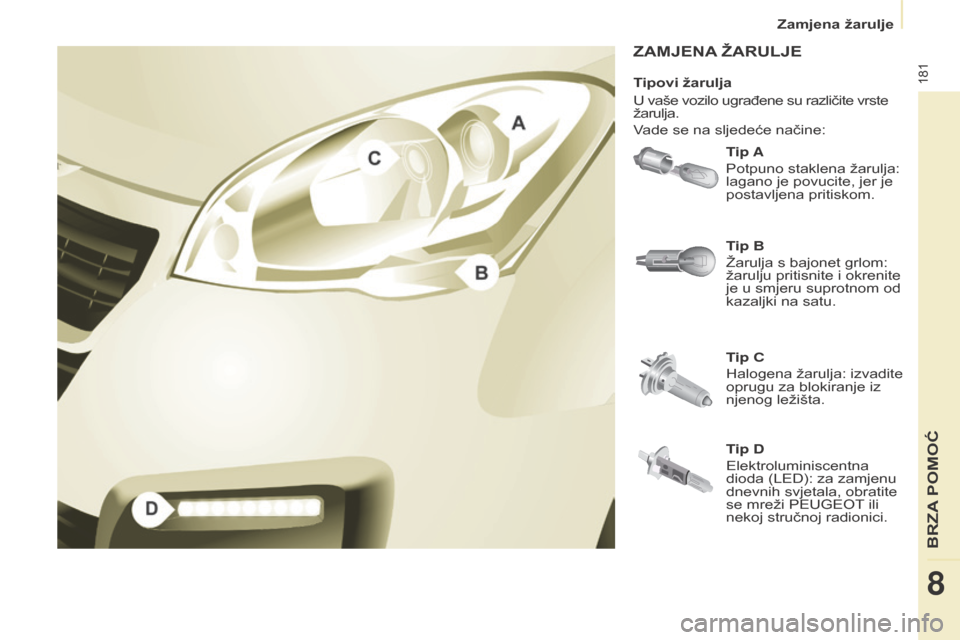

ZAMJENA ŽARU l JE
Tip A
Potpuno staklena žarulja:
lagano je povucite, jer je
postavljena pritiskom.
Tip C
Halogena žarulja: izvadite
oprugu za blokiranje iz
njenog ležišta. Tip B
Žarulja s bajonet grlom:
žarulju pritisnite i okrenite
je u smjeru suprotnom od
kazaljki na satu.
Tipovi žarulja
U vaše vozilo ugrađene su različite vrste
žarulja.
Vade se na sljedeće načine:
Tip D
Elektroluminiscentna
dioda (LED): za zamjenu
dnevnih svjetala, obratite
se mreži PEUGEOT ili
nekoj stručnoj radionici.
BRZA POMO

182
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016

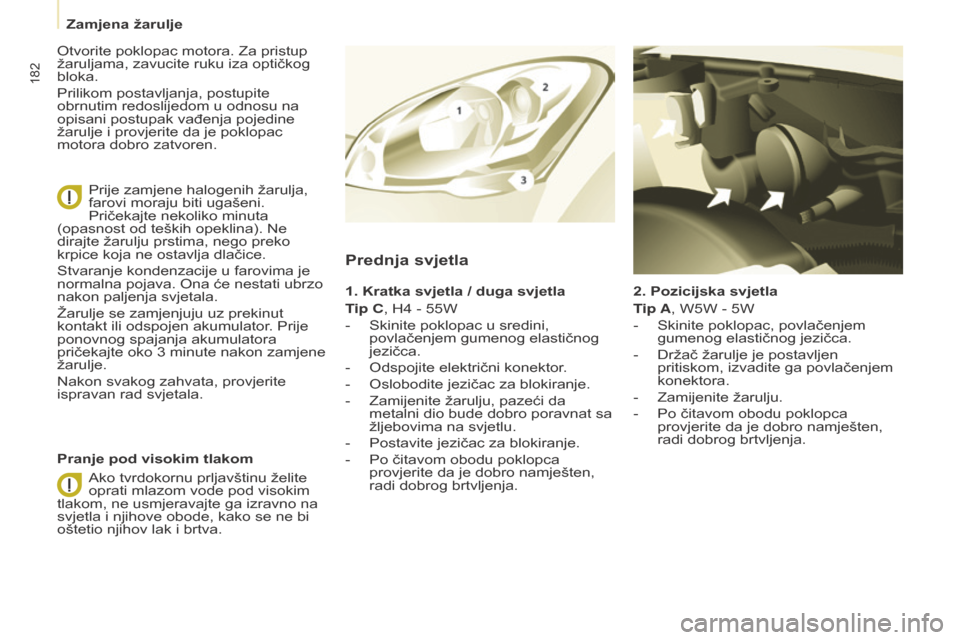

2. Pozicijska svjetla
Tip A, W5W - 5W
-
Skinite poklopac, povlačenjem
gumenog elastičnog jezičca.
-


Držač žarulje je postavljen
pritiskom, izvadite ga povlačenjem
konektora.
-


Zamijenite žarulju.
-


Po čitavom obodu poklopca
provjerite da je dobro namješten,
radi dobrog brtvljenja.
Prednja svjetla
1. Kratka svjetla / duga svjetla
Tip C, H4 - 55W
-
Skinite poklopac u sredini,
povlačenjem gumenog elastičnog
jezičca.
-


Odspojite električni konektor
.
-

Oslobodite jezičac za blokiranje.
-


Zamijenite žarulju, pazeći da
metalni dio bude dobro poravnat sa
žljebovima na svjetlu.
-


Postavite jezičac za blokiranje.
-


Po čitavom obodu poklopca
provjerite da je dobro namješten,
radi dobrog brtvljenja.
Pranje pod visokim tlakom Otvorite poklopac motora. Za pristup
žaruljama, zavucite ruku iza optičkog
bloka.
Prilikom postavljanja, postupite
obrnutim redoslije

dom u odnosu na
opisani postupak vađenja pojedine
žarulje i provjerite da je poklopac
motora dobro zatvoren.
Prije zamjene halogenih žarulja,
farovi moraju biti ugašeni.
Pričekajte nekoliko minuta
(opasnost od teških opeklina). Ne
dirajte žarulju prstima, nego preko
krpice koja ne ostavlja dlačice.
Stvaranje kondenzacije u farovima je
normalna pojava. Ona će nestati ubrzo
nakon paljenja svjetala.
Žarulje se zamjenjuju uz prekinut
kontakt ili odspojen akumulator. Prije
ponovnog spajanja akumulatora
pričekajte oko 3 minute nakon zamjene
žarulje.
Nakon svakog zahvata, provjerite
ispravan rad svjetala.
Ako tvrdokornu prljavštinu želite
oprati mlazom vode pod visokim
tlakom, ne usmjeravajte ga izravno na
svjetla i njihove obode, kako se ne bi
oštetio njihov lak i brtva.
Zamjena žarulje

183
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016

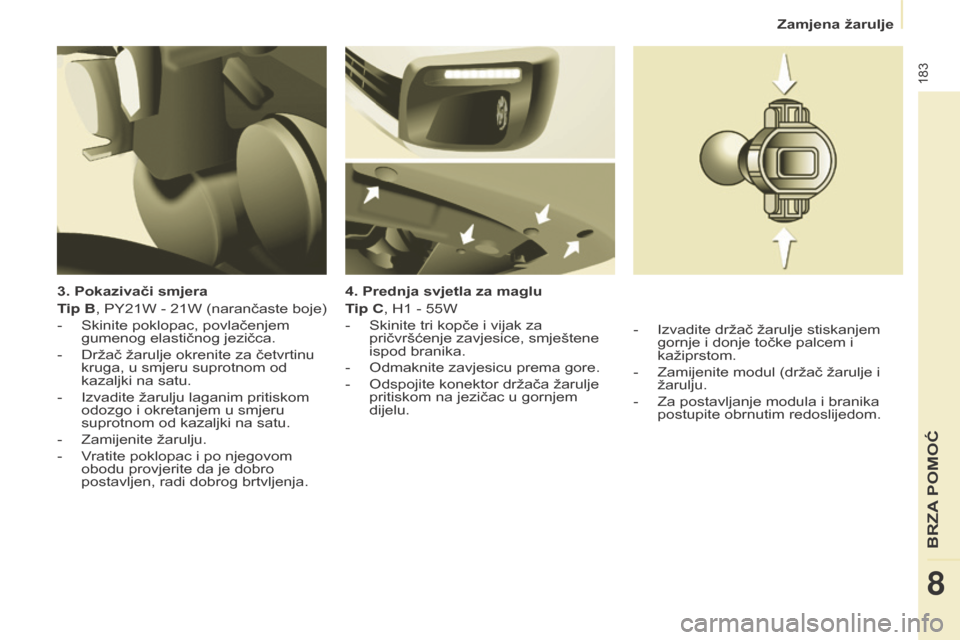

3. Pokazivači smjera
Tip B, PY21W - 21W (narančaste boje)
-
Skinite poklopac, povlačenjem
gumenog elastičnog jezičca.
-


Držač žarulje okrenite za četvrtinu
kruga, u smjeru suprotnom od
kazaljki na satu.
-


Izvadite žarulju laganim pritiskom
odozgo i okretanjem u smjeru
suprotnom od kazaljki na satu.
-


Zamijenite žarulju.
-


V
ratite poklopac i po njegovom
obodu provjerite da je dobro
postavljen, radi dobrog brtvljenja. 4. Prednja svjetla za maglu
Tip C, H1 - 55W
-

Skinite tri kopče i vijak za
pričvršćenje zavjesice, smještene
ispod branika.
-


Odmaknite zavjesicu prema gore.
-


Odspojite konektor držača žarulje
pritiskom na jezičac u gornjem
dijelu.-


Izvadite držač žarulje stiskanjem
gornje i donje točke palcem i
kažiprstom.
-


Zamijenite modul (držač žarulje i
žarulju.
-


Za postavljanje modula i branika
postupite obrnutim redoslije

dom.
BRZA POMO

184
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016

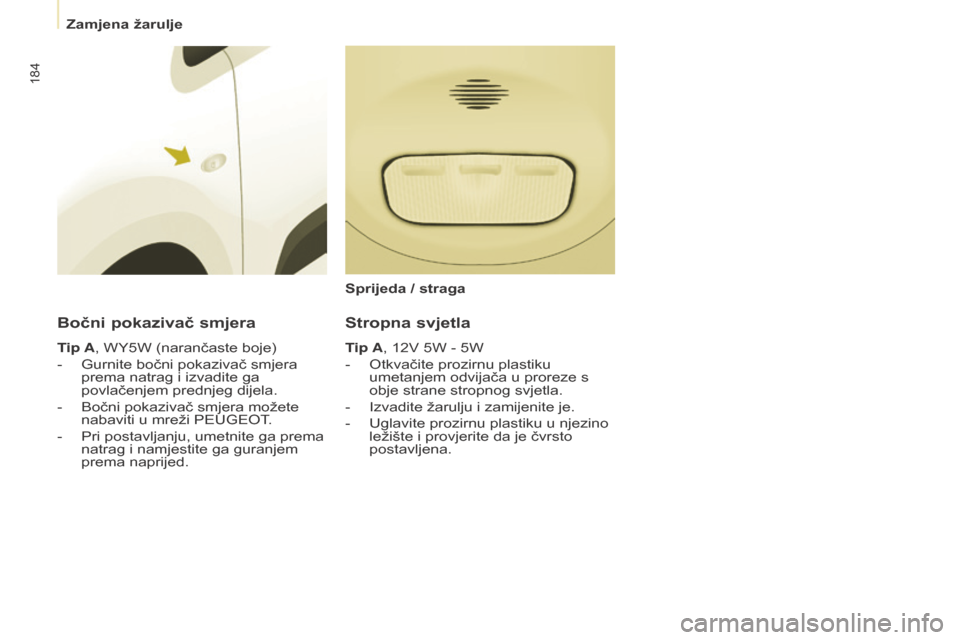

Bočni pokazivač smjera
Tip A, WY5W (narančaste boje)
-
Gurnite bočni pokazivač smjera
prema natrag i izvadite ga
povlačenjem prednjeg dijela.
-


Bočni pokazivač smjera možete
nabaviti u mreži PEUGEOT

.
-

Pri postavljanju, umetnite ga prema
natrag i namjestite ga guranjem
prema naprijed.
stropna svjetla
Tip A, 12V 5W - 5W
-
Otkvačite prozirnu plastiku
umetanjem odvijača u proreze s
obje strane stropnog svjetla.
-


Izvadite žarulju i zamijenite je.
-


Uglavite prozirnu plastiku u njezino
ležište i provjerite da je čvrsto
postavljena.
s
prijeda / straga
Zamjena žarulje

185
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016

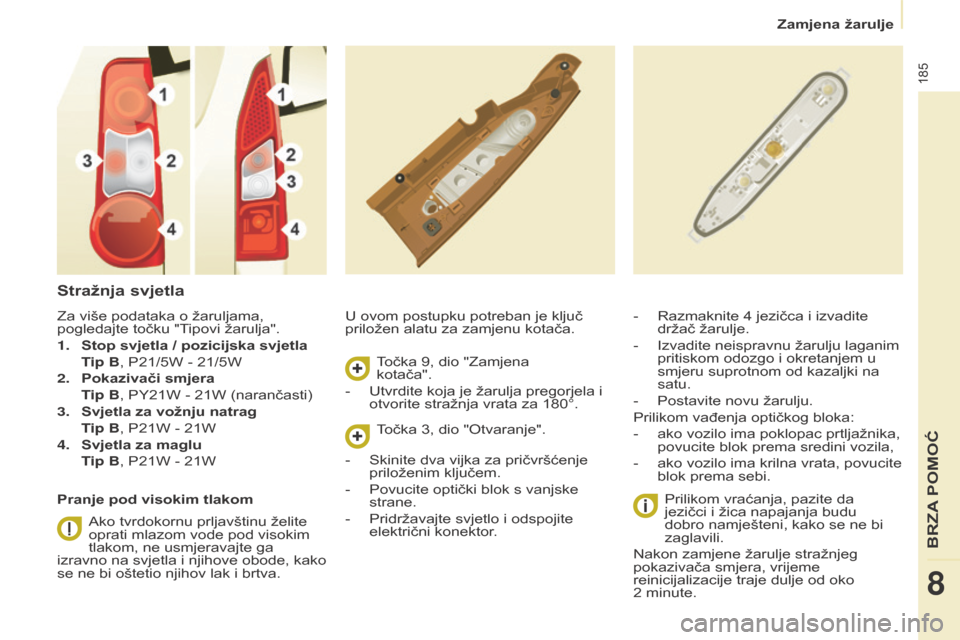

stražnja svjetla
U ovom postupku potreban je ključ
priložen alatu za zamjenu kotača.Prilikom vraćanja, pazite da
jezičci i žica napajanja budu
dobro namješteni, kako se ne bi
zaglavili.
Nakon zamjene žarulje stražnjeg
pokazivača smjera, vrijeme
reinicijalizacije traje dulje od oko
2
minute.
-
Razmaknite 4 jezičca i izvadite
držač žarulje.
-

Izvadite neispravnu žarulju laganim
pritiskom odozgo i okretanjem u
smjeru suprotnom od kazaljki na
satu.
-


Postavite novu žarulju.
Prilikom vađenja optičkog bloka:
-


ako vozilo ima poklopac prtljažnika,
povucite blok prema sredini vozila,
-


ako vozilo ima krilna vrata, povucite
blok prema sebi.
Za više podataka o žaruljama,
pogledajte točku "T

ipovi žarulja".
1.
s
top svjetla / pozicijska svjetla


T

ip B, P21/5W - 21/5W
2.

Pokazivači smjera




T

ip B, PY21W - 21W (narančasti)
3.
s
vjetla za vožnju natrag


T

ip B, P21W - 21W
4.
s
vjetla za maglu


T

ip B, P21W - 21W
Pranje pod visokim tlakom Ako tvrdokornu prljavštinu želite
oprati mlazom vode pod visokim
tlakom, ne usmjeravajte ga
izravno na svjetla i njihove obode, kako
se ne bi oštetio njihov lak i brtva. Točka 9, dio "Zamjena
kotača".
-

Utvrdite koja je žarulja pregorjela i
otvorite stražnja vrata za 180°. T

očka 3, dio "Otvaranje".
-

Skinite dva vijka za pričvršćenje
priloženim ključem.
-


Povucite optički blok s vanjske
strane.
-


Pridržavajte svjetlo i odspojite
električni konektor

.
BRZA POMO

186
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016

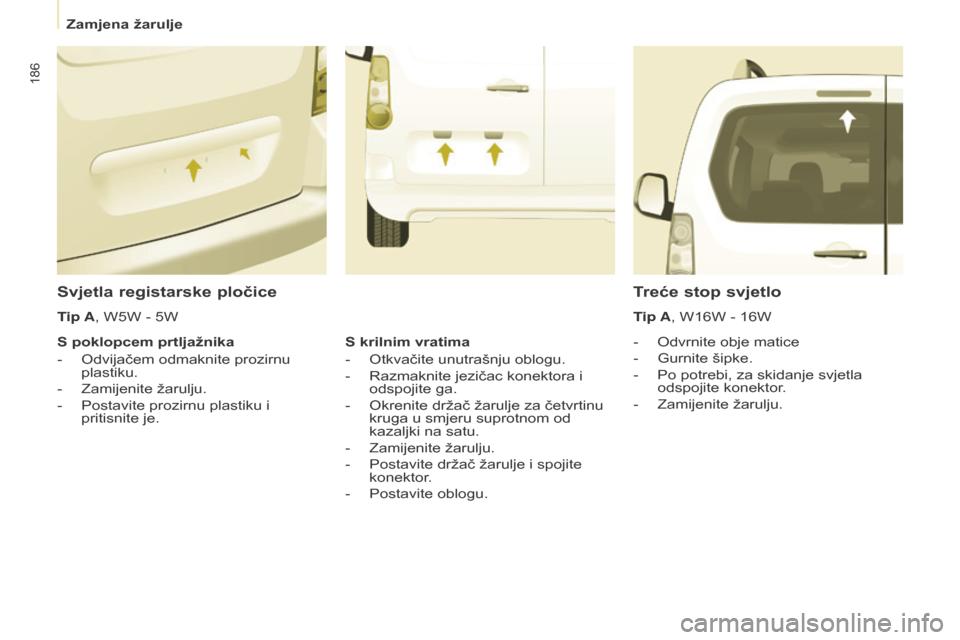

svjetla registarske pločice
- Odvrnite obje matice
-
Gurnite šipke.
-


Po potrebi, za skidanje svjetla
odspojite konektor

.
-

Zamijenite žarulju.
Treće stop svjetlo
Tip A, W16W - 16W
Tip A, W5W - 5W
s

poklopcem prtljažnika
-

Odvijačem odmaknite prozirnu
plastiku.
-


Zamijenite žarulju.
-


Postavite prozirnu plastiku i
pritisnite je.
s

krilnim vratima
-

Otkvačite unutrašnju oblogu.
-


Razmaknite jezičac konektora i
odspojite ga.
-


Okrenite držač žarulje za četvrtinu
kruga u smjeru suprotnom od
kazaljki na satu.
-


Zamijenite žarulju.
-


Postavite držač žarulje i spojite
konektor

.
-

Postavite oblogu.
Zamjena žarulje

187
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016

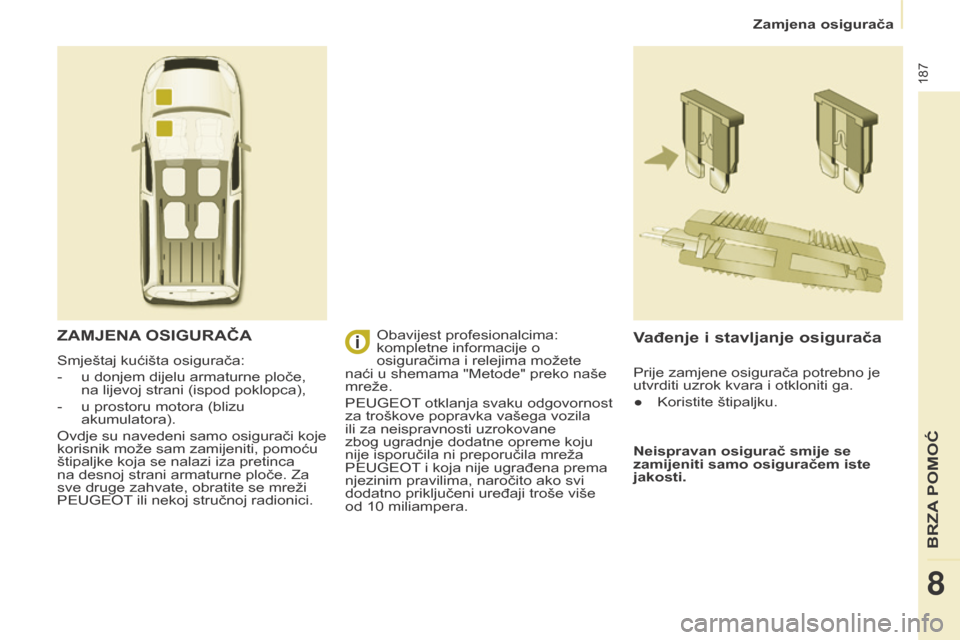

ZAMJENA O s I g URAČA
Smještaj kućišta osigurača:
-

u donjem dijelu armaturne ploče,
na lije

voj strani (ispod poklopca),
-

u prostoru motora (blizu
akumulatora).
Ovdje su navedeni samo osigurači koje
korisnik može sam zamijeniti, pomoću
štipaljke koja se nalazi iza pretinca
na desnoj strani armaturne ploče. Za
sve druge zahvate, obratite se mreži
PEUGEOT

ili nekoj stručnoj radionici.
Vađenje i stavljanje osigurača
Neispravan osigurač smije se
zamijeniti samo osiguračem iste
jakosti.
Obavijest profesionalcima:
kompletne informacije o
osiguračima i relejima možete
naći u shemama "Metode" preko naše
mreže.
PEUGEOT otklanja svaku odgovornost
za troškove popravka vašega vozila
ili za neispravnosti uzrokovane
zbog ugradnje dodatne opreme koju
nije isporučila ni preporučila mreža
PEUGEOT i koja nije ugrađena prema
njezinim pravilima, naročito ako svi
dodatno priključeni uređaji troše više
od 10 miliampera. Prije zamjene osigurača potrebno je
utvrditi uzrok kvara i otkloniti ga.
●

Koristite štipaljku.
BRZA POMO

188
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016

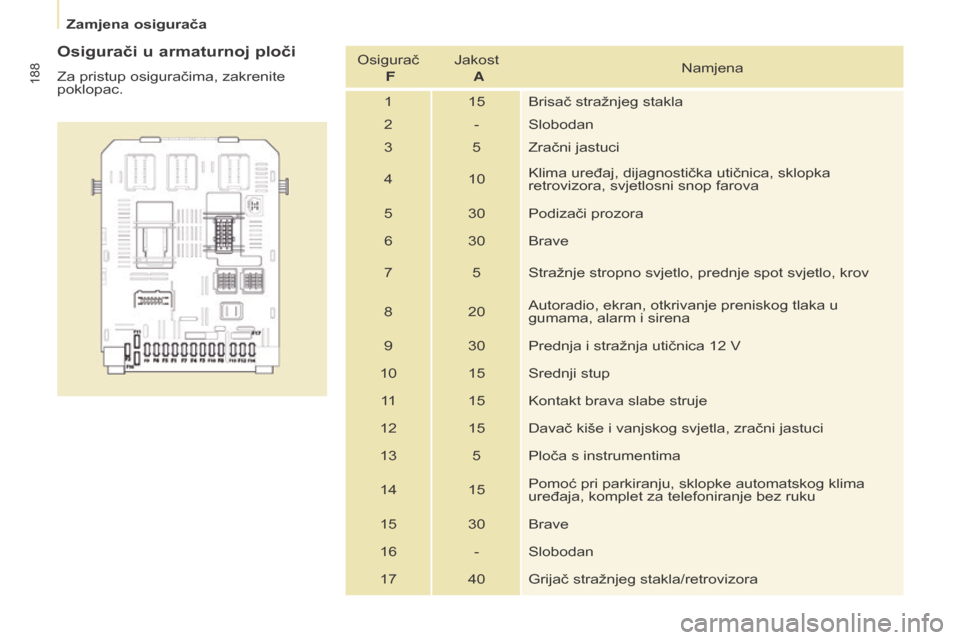

Osigurači u armaturnoj ploči
Za pristup osiguračima, zakrenite
poklopac.Osigurač
F Jakost
A Namjena
1 15 Brisač stražnjeg stakla
2 - Slobodan
3 5 Zračni jastuci
4 10 Klima uređaj, dijagnostička utičnica, sklopka
retrovizora, svjetlosni snop farova
5 30 Podizači prozora
6 30 Brave
7 5 Stražnje stropno svjetlo, prednje spot svjetlo, krov
8 20 Autoradio, ekran, otkrivanje preniskog tlaka u
gumama, alarm i sirena
9 30 Prednja i stražnja utičnica 12 V
10 15 Srednji stup 11 15 Kontakt brava slabe struje
12 15 Davač kiše i vanjskog svjetla, zračni jastuci
13 5 Ploča s instrumentima
14 15 Pomoć pri parkiranju, sklopke automatskog klima
uređaja, komplet za telefoniranje bez ruku
15 30 Brave
16 - Slobodan
17 40 Grijač stražnjeg stakla/retrovizora
Zamjena osigurača
