Peugeot Partner Tepee 2017 Vodič za korisnike (in Croatian)

189
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016
Osigurači u kabini
Osigurač F Jakost
A Namjena
1 - Slobodan
2 20 Grijači sjedala
3 - Slobodan
4 15 Relej preklopivih retrovizora
5 15 Relej utičnice za rashladnu opremu
BRZA POMO

190
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016

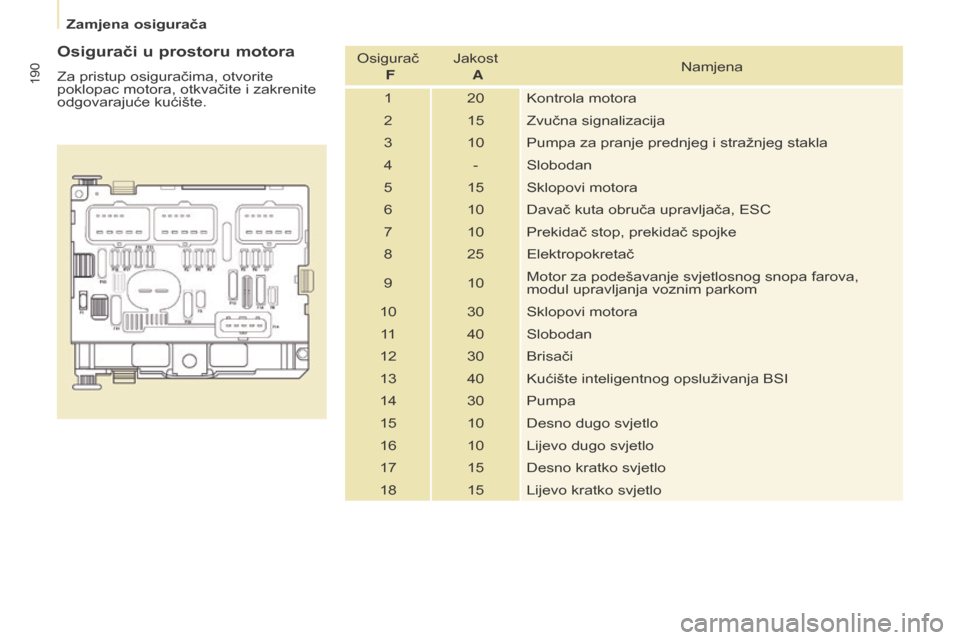

Osigurači u prostoru motora
Za pristup osiguračima, otvorite
poklopac motora, otkvačite i zakrenite
odgovarajuće kućište.Osigurač
F Jakost
A Namjena
1 20 Kontrola motora
2 15 Zvučna signalizacija
3 10 Pumpa za pranje prednjeg i stražnjeg stakla
4 - Slobodan
5 15 Sklopovi motora
6 10 Davač kuta obruča upravljača, ESC
7 10 Prekidač stop, prekidač spojke
8 25 Elektropokretač
9 10 Motor za podešavanje svjetlosnog snopa farova,
modul upravljanja voznim parkom
10 30 Sklopovi motora 11 40 Slobodan
12 30 Brisači
13 40 Kućište inteligentnog opsluživanja BSI
14 30 Pumpa
15 10 Desno dugo svjetlo
16 10 Lijevo dugo svjetlo
17 15 Desno kratko svjetlo
18 15 Lijevo kratko svjetlo
Zamjena osigurača

191
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016

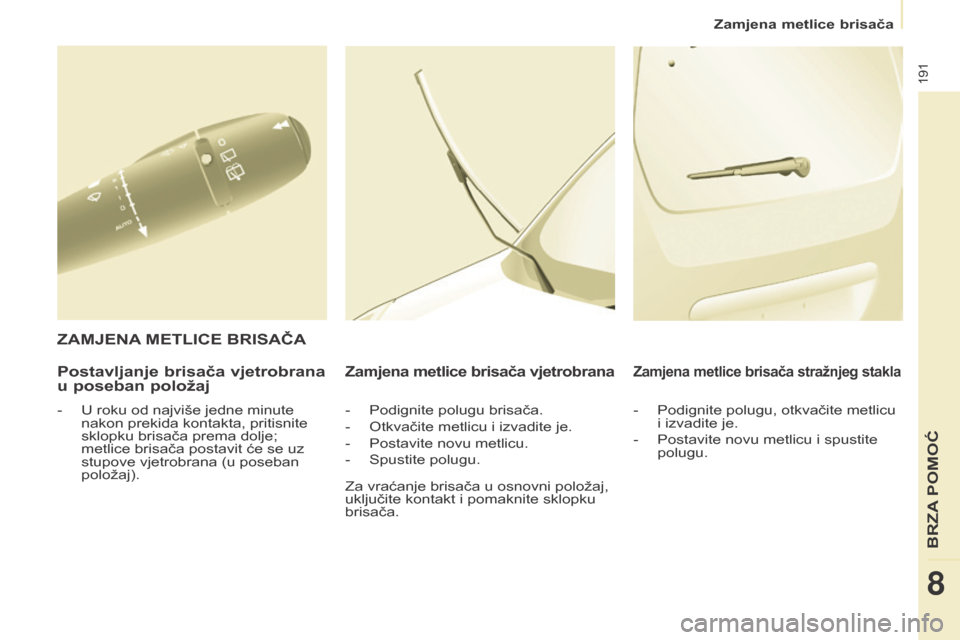

Postavljanje brisača vjetrobrana
u poseban položajZamjena metlice brisača vjetrobrana
- Podignite polugu brisača.
-
Otkvačite metlicu i izvadite je.
-


Postavite novu metlicu.
-


Spustite polugu.
Zamjena metlice brisača stražnjeg stakla
- Podignite polugu, otkvačite metlicu
i izvadite je.
-

Postavite novu metlicu i spustite
polugu.
ZAMJENA MET l I c E BRI s AČA
- U roku od najviše jedne minute
nakon prekida kontakta, pritisnite
sklopku brisača prema dolje;
metlice brisača postavit će se uz
stupove vjetrobrana (u poseban
položaj).
Za vraćanje brisača u osnovni položaj,
uključite kontakt i pomaknite sklopku
brisača.
BRZA POMO

192
Partner2VP_hr_Chap08_Aide-rapide_ed02-2016Partner2VP_hr_Chap08_Aide-rapide_ed02-2016
Bez podizanja (sva četiri kotača
na tlu)
Uvijek treba koristiti vučnu motku.

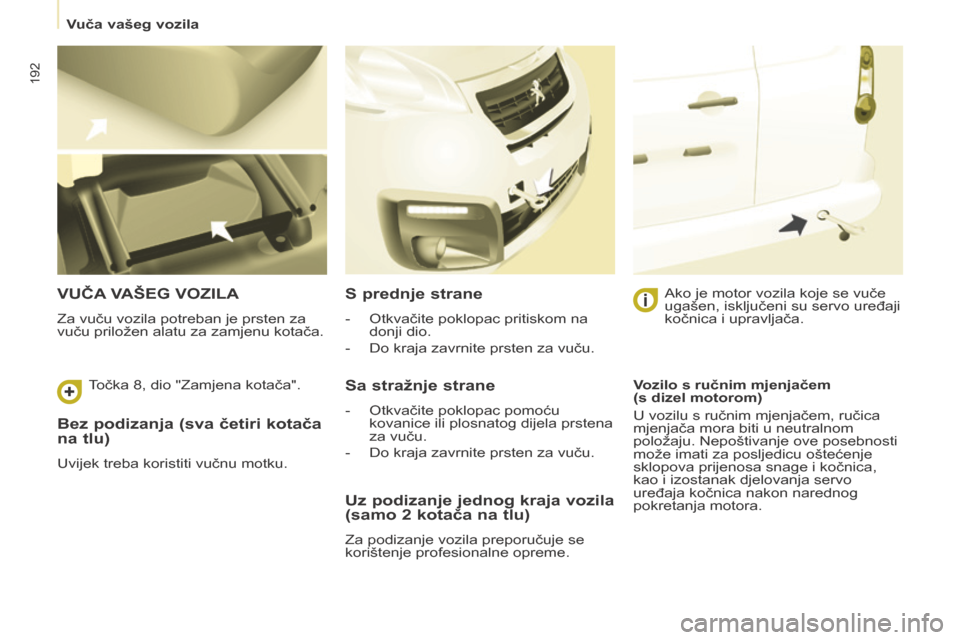

VUČA VAŠE g VOZI l A
Za vuču vozila potreban je prsten za
vuču priložen alatu za zamjenu kotača.
s prednje strane
- Otkvačite poklopac pritiskom na
donji dio.
-

Do kraja zavrnite prsten za vuču.
sa stražnje strane
- Otkvačite poklopac pomoću
kovanice ili plosnatog dijela prstena
za vuču.
-

Do kraja zavrnite prsten za vuču. Ako je motor vozila koje se vuče
ugašen, isključeni su servo uređaji
kočnica i upravljača.
Uz podizanje jednog kraja vozila
(samo 2 kotača na tlu)
Za podizanje vozila preporučuje se
korištenje profesionalne opreme.Vozilo s ručnim mjenjačem
(s dizel motorom)
U vozilu s ručnim mjenjačem, ručica
mjenjača mora biti u neutralnom
položaju. Nepoštivanje ove posebnosti
može imati za posljedicu oštećenje
sklopova prijenosa snage i kočnica,
kao i izostanak djelovanja servo
uređaja kočnica nakon narednog
pokretanja motora.
Točka 8, dio "Zamjena kotača".
Vuča vašeg vozila

193
Partner2VP_hr_Chap09_Caract-technique_ed02-2016
Partner2VP_hr_Chap09_Caract-technique_ed02-2016
TEHNIČKI PODACI
9

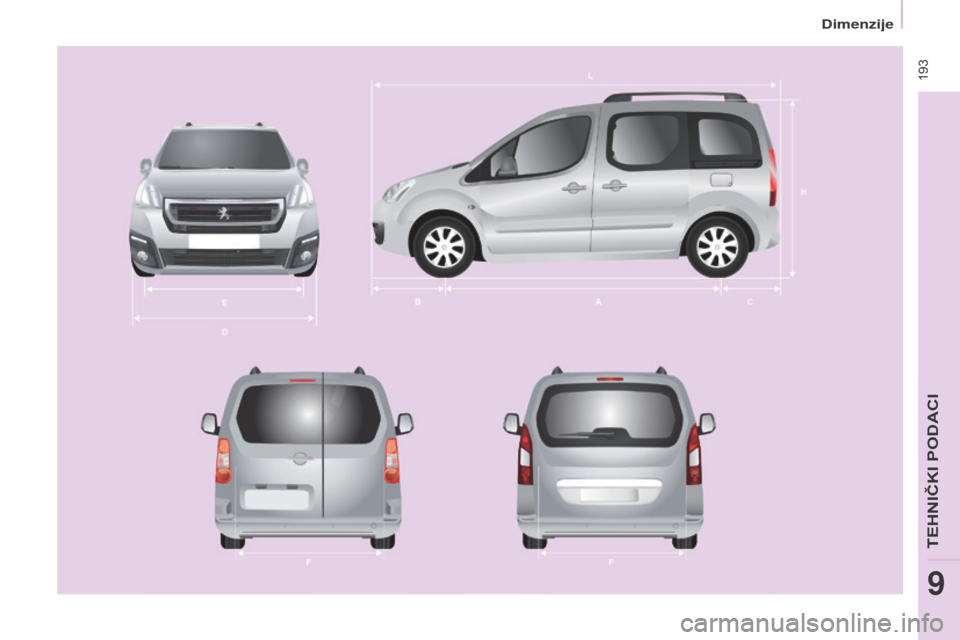

Dimenzije

194
Partner2VP_hr_Chap09_Caract-technique_ed02-2016
Partner2VP_hr_Chap09_Caract-technique_ed02-2016

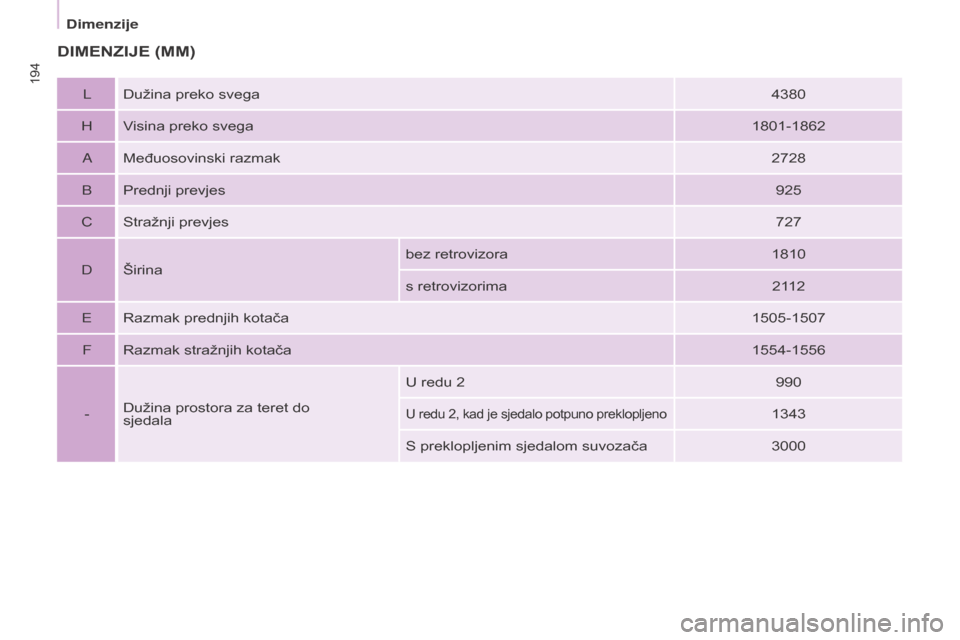

dIMENZIJE (MM)
LDužina preko svega 4380
H Visina preko svega 1801-1862
A Međuosovinski razmak 2728
B Prednji prevjes 925
C Stražnji prevjes 727
D Širina bez retrovizora
1810
s retrovizorima 2112
eRazmak prednjih kotača 1505-1507
F Razmak stražnjih kotača 1554-1556
- Dužina prostora za teret do


sjedala U redu 2
990
U redu 2, kad je sjedalo potpuno preklopljeno1343
S preklopljenim sjedalom suvozača 3000
Dimenzije

195
Partner2VP_hr_Chap09_Caract-technique_ed02-2016
Partner2VP_hr_Chap09_Caract-technique_ed02-2016

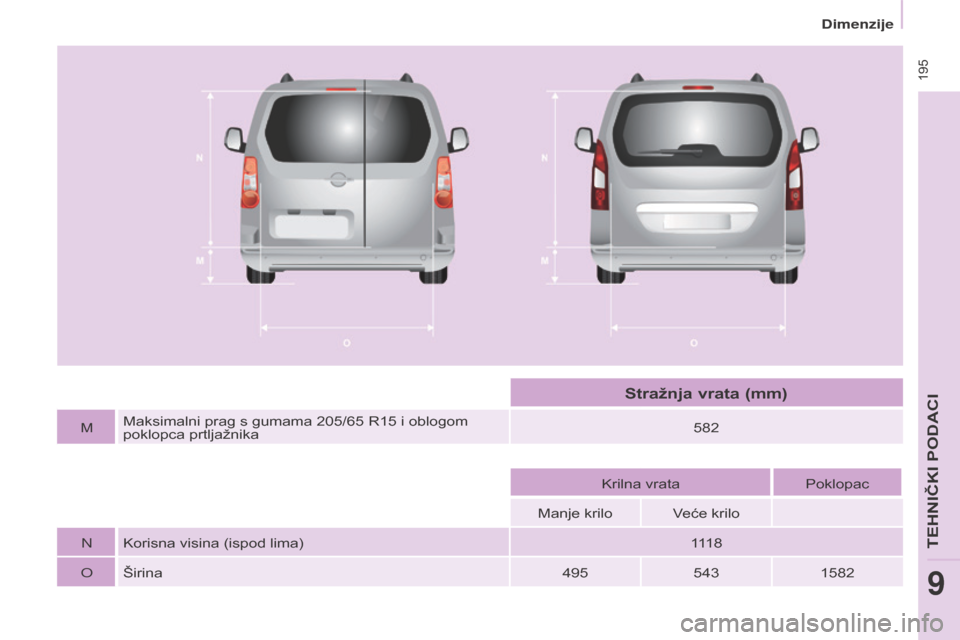

MMaksimalni prag s gumama 205/65 R15 i oblogom
poklopca prtljažnika 582
Krilna vrata Poklopac
Manje krilo Veće krilo
N Korisna visina (ispod lima) 111 8
oŠirina4955431582
stražnja vrata (mm)
TEHNIČKI PODACI
9
Dimenzije

196
Partner2VP_hr_Chap09_Caract-technique_ed02-2016
Partner2VP_hr_Chap09_Caract-technique_ed02-2016

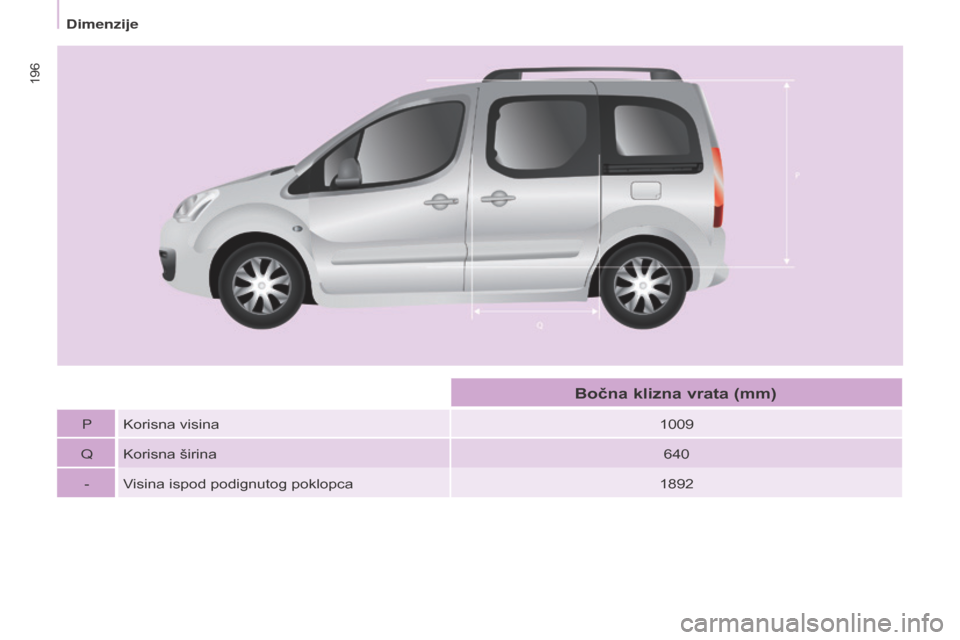

PKorisna visina 1009
Q Korisna širina 640
- Visina ispod podignutog poklopca 1892
Bočna klizna vrata (mm)
Dimenzije

197
Partner2VP_hr_Chap09_Caract-technique_ed02-2016Partner2VP_hr_Chap09_Caract-technique_ed02-2016

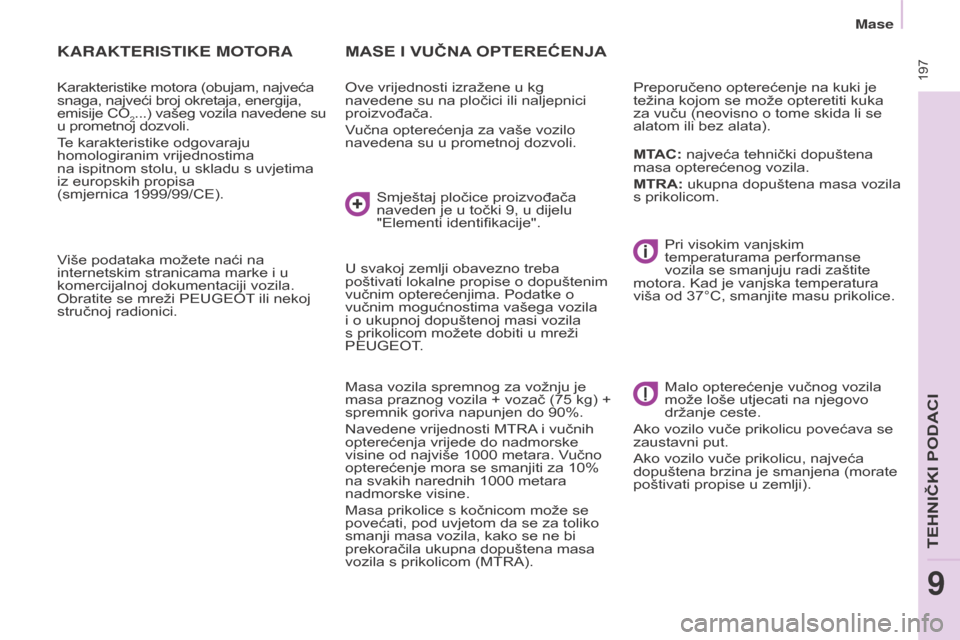

KARAKTERISTIKE MOTORA
Karakteristike motora (obujam, najveća
snaga, najveći broj okretaja, energija,
emisije CO
2...) vašeg vozila navedene su
u prometnoj dozvoli.
Te karakteristike odgovaraju
homologiranim vrijednostima
na ispitnom stolu, u skladu s uvjetima
iz europskih propisa
(smjernica 1999/99/CE).
Više podataka možete naći na
internetskim stranicama marke i u
komercijalnoj dokumentaciji vozila.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
MAsE I VUČNA OPTEREĆENJA
Ove vrijednosti izražene u kg
navedene su na pločici ili naljepnici
proizvođača.
Vučna opterećenja za vaše vozilo
navedena su u prometnoj dozvoli.
Masa vozila spremnog za vožnju je
masa praznog vozila + vozač (75
kg) +
spremnik goriva napunjen do 90%.
Navedene vrijednosti MTRA i vučnih
opterećenja vrijede do nadmorske
visine od najviše 1000
metara. Vučno
opterećenje mora se smanjiti za 10%
na svakih narednih 1000
metara
nadmorske visine.
Masa prikolice s kočnicom može se
povećati, pod uvjetom da se za toliko
smanji masa vozila, kako se ne bi
prekoračila ukupna dopuštena masa
vozila s prikolicom (MTRA). Pri visokim vanjskim
temperaturama performanse
vozila se smanjuju radi zaštite
motora. Kad je vanjska temperatura
viša od 37°C, smanjite masu prikolice.
Malo opterećenje vučnog vozila
može loše utjecati na njegovo
držanje ceste.
Ako vozilo vuče prikolicu povećava se
zaustavni put.
Ako vozilo vuče prikolicu, najveća
dopuštena brzina je smanjena (morate
poštivati propise u zemlji). Preporučeno opterećenje na kuki je
težina kojom se može opteretiti kuka
za vuču (neovisno o tome skida li se
alatom ili bez alata).
MTA
c : najveća tehnički dopuštena
masa opterećenog vozila.
MTRA: ukupna dopuštena masa vozila
s prikolicom.
Smještaj pločice proizvođača
naveden je u točki 9, u dijelu
"Elementi identifikacije".
U svakoj zemlji obavezno treba
poštivati lokalne propise o dopuštenim
vučnim opterećenjima. Podatke o
vučnim mogućnostima vašega vozila
i o ukupnoj dopuštenoj masi vozila
s prikolicom možete dobiti u mreži
PEUGEOT.
TEHNIČKI PODACI
9
Mase

198
Partner2VP_hr_Chap09_Caract-technique_ed02-2016Partner2VP_hr_Chap09_Caract-technique_ed02-2016

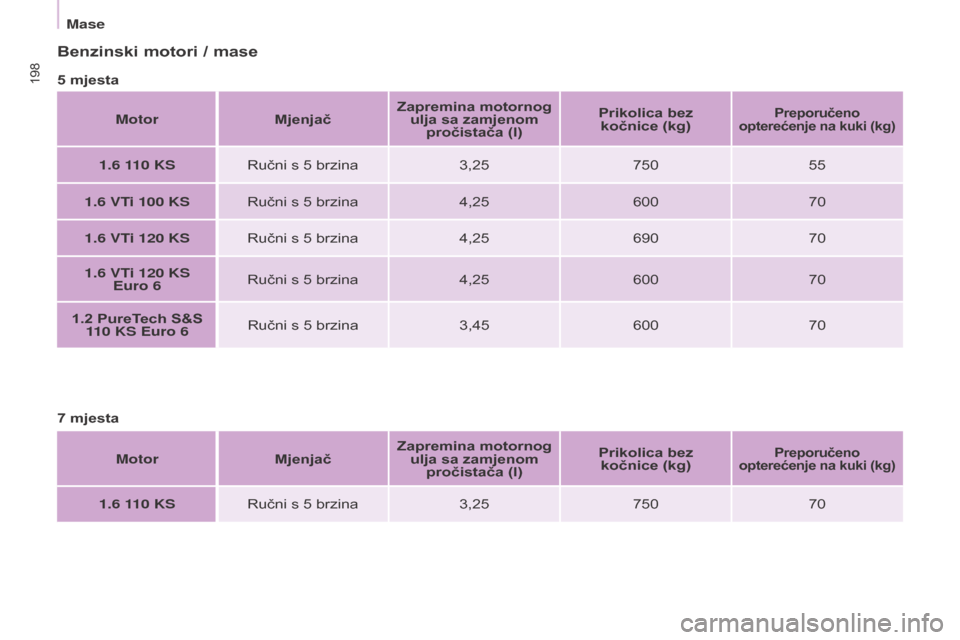

Benzinski motori / mase
5 mjestaMotor MjenjačZapremina motornog
ulja sa zamjenom pročistača (l) Prikolica bez
kočnice (kg)
Preporučeno
opterećenje na kuki (kg)
1.6 110 KS Ručni s 5 brzina 3,25750 55
1.6 VTi 100 KS Ručni s 5 brzina 4,25600 70
1.6 VTi 120 KS Ručni s 5 brzina 4,25690 70
1.6 VTi 120 KS Euro 6 Ručni s 5 brzina
4,25600 70
1.2 PureTech
s & s
110 KS Euro 6 Ručni s 5 brzina
3,45600 70
7 mjesta Motor MjenjačZapremina motornog
ulja sa zamjenom pročistača (l) Prikolica bez
kočnice (kg)
Preporučeno
opterećenje na kuki (kg)
1.6 110 KS Ručni s 5 brzina 3,25750 70
Mase
