Peugeot Partner Tepee 2017 Vodič za korisnike (in Croatian)

19
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016
Primjena u praksi
Pazite da daljinski upravljač ne dođe
u kontakt s masti, prašinom, kišom ili
vlagom.
Teži predmet obješen za ključ
(privjesak, ...) koji ga povlači prema
dolje u kontakt bravi mogao bi
uzrokovati neispravan rad.

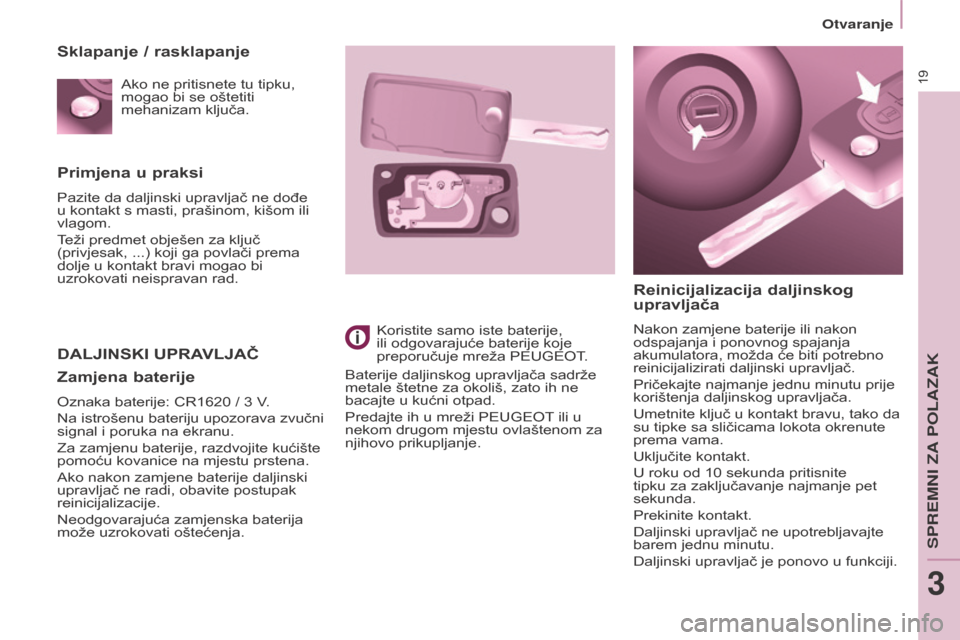

dAlJINsKI UPRAVlJAČ
Reinicijalizacija
daljinskog
upravljača
Nakon zamjene baterije ili nakon
odspajanja i ponovnog spajanja
akumulatora, možda će biti potrebno
reinicijalizirati daljinski upravljač.
Pričekajte najmanje jednu minutu prije
korištenja daljinskog upravljača.
Umetnite ključ u kontakt bravu, tako da
su tipke sa sličicama lokota okrenute
prema vama.
Uključite kontakt.
U roku od 10
sekunda pritisnite
tipku za zaključavanje najmanje pet
sekunda.
Prekinite kontakt.
Daljinski upravljač ne upotrebljavajte
barem jednu minutu.
Daljinski upravljač je ponovo u funkciji.
Koristite samo iste baterije,
ili odgovarajuće baterije koje
preporučuje mreža PEUGEOT.
Baterije daljinskog upravljača sadrže
metale štetne za okoliš, zato ih ne
bacajte u kućni otpad.
Predajte ih u mreži PEUGEOT ili u
nekom drugom mjestu ovlaštenom za
njihovo prikupljanje.
sklapanje / rasklapanje
Zamjena baterije
Oznaka baterije: CR1620 / 3 V.
Na istrošenu bateriju upozorava zvučni
signal i poruka na ekranu.
Za zamjenu baterije, razdvojite kućište
pomoću kovanice na mjestu prstena.
Ako nakon zamjene baterije daljin
ski
upravljač ne radi, obavite postupak
reinicijalizacije.
Neodgovarajuća zamjenska baterija
može uzrokovati oštećenja. Ako ne pritisnete tu tipku,
mogao bi se oštetiti
mehanizam ključa.
Otvaranje
SPREMNI ZA
3

20
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016
Ne zaboravite
Kad izlazite iz vozila, provjerite da su
svjetla ugašena i ne ostavljajte nikakav
vrijedan predmet na vidljivom mjestu.
Radi sigurnosti (ako su u vozilu djeca),
izvadite ključ iz kontakt brave kad
izlazite iz vozila, čak i kratkotrajno.
Primjena u praksi
Nisu dopuštene nikakve preinake
u sustavu elektroničkog kodiranog
pokretanja.
Daljinskim upravljačem, čak i kada
vam je u džepu, možete nenamjerno
otključati vozilo.
Istovremena upotreba drugih uređaja
visoke frekvencije (mobiteli, kućni
alarmi…) može izazvati trenutne
poremećaje u radu daljinskog
upravljača.
Daljinski upravljač ne radi ako je ključ
u kontakt bravi, čak ni ako je kontakt
prekinut.

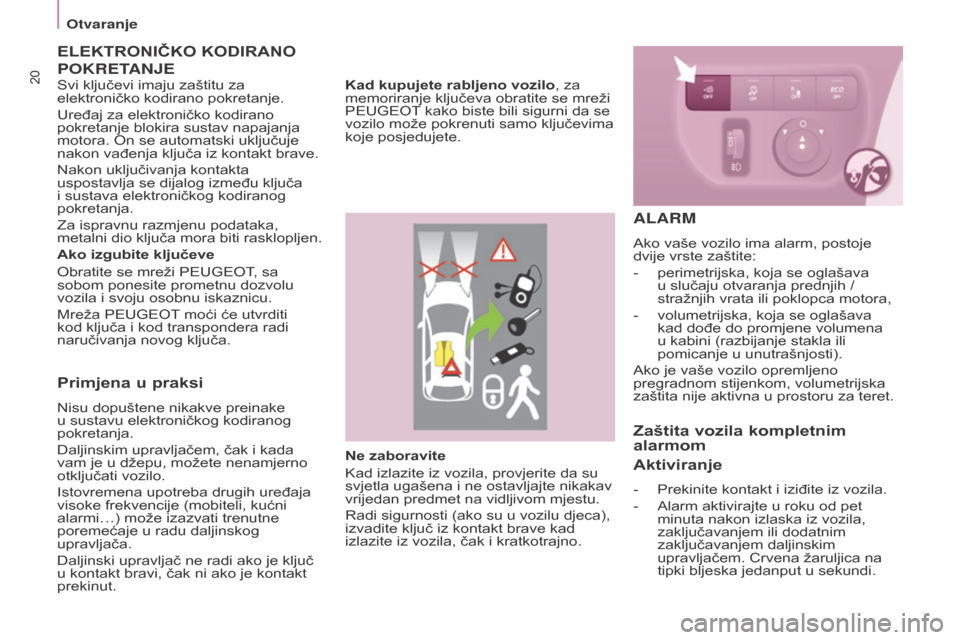

ElEKTRONIČKO KOdIRANO
POKRET
ANJE
Ako izgubite ključeve
Obratite se mreži PEUGEOT, sa
sobom ponesite prometnu dozvolu
vozila i svoju osobnu iskaznicu.
Mreža PEUGEOT moći će utvrditi
kod ključa i kod transpondera radi
naručivanja novog ključa. Kad kupujete rabljeno vozilo, za
memoriranje ključeva obratite se mreži
PEUGEOT kako biste bili sigurni da se
vozilo može pokrenuti samo ključevima
koje posjedujete.
ALARM
Ako vaše vozilo ima alarm, postoje
dvije vrste zaštite:
-

perimetrijska, koja se oglašava
u slučaju otvaranja prednjih /
stražnjih vrata ili poklopca motora,
-


volumetrijska, koja se oglašava
kad dođe do promjene volumena
u kabini (razbijanje stakla ili
pomicanje u unutrašnjosti).
Ako je vaše vozilo opremljeno
pregradnom stijenkom, volumetrijska
zaštita nije aktivna u prostoru za teret.
Zaštita vozila kompletnim
alarmom
Aktiviranje
- Prekinite kontakt i iziđite iz vozila.
-
Alarm aktivirajte u roku od pet
minuta nakon izlaska iz vozila,
zaključavanjem ili dodatnim
zaključavanjem daljin

skim
upravljačem. Crvena žaruljica na
tipki bljeska jedanput u sekundi.
Svi ključevi imaju zaštitu za
elektroničko kodirano pokretanje.
Uređaj za elektroničko kodirano
pokretanje blokira sustav napajanja
motora. On se automatski uključuje
nakon vađenja ključa iz kontakt brave.
Nakon uključivanja kontakta
uspostavlja se dijalog između ključa
i sustava elektroničkog kodiranog
pokretanja.
Za ispravnu razmjenu podataka,
metalni dio ključa mora biti rasklopljen.
Otvaranje

21
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

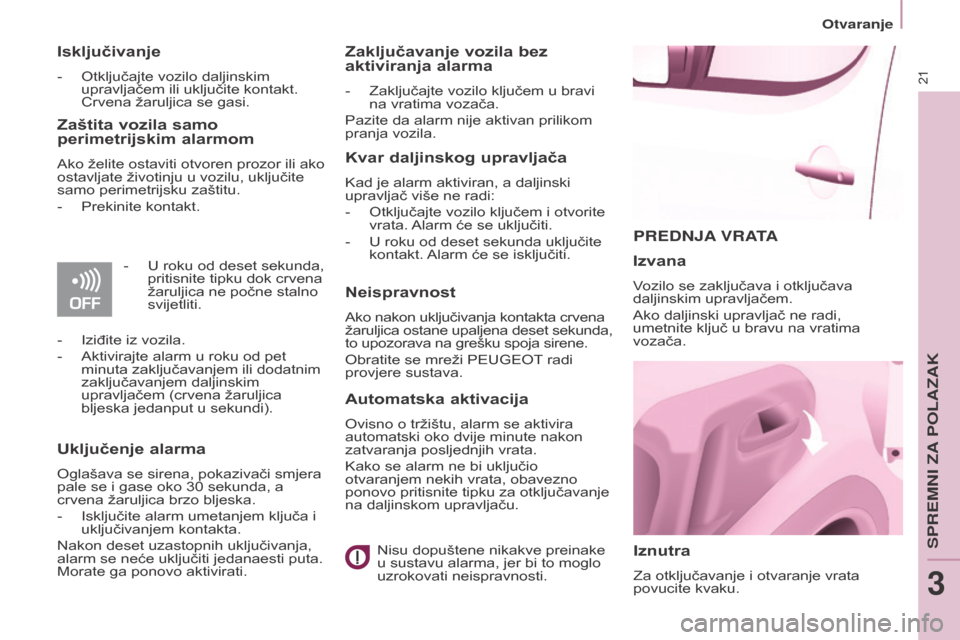

PREDNJA VRATA
Iznutra
Za otključavanje i otvaranje vrata
povucite kvaku.
Izvana
Vozilo se zaključava i otključava
daljinskim upravljačem.
Ako daljinski upravljač ne radi,
umetnite ključ u bravu na vratima
vozača.
Isključivanje
- Otključajte vozilo daljin skim
upravljačem ili uključite kontakt.
Crvena žaruljica se gasi.
Zaštita vozila samo
perimetrijskim alarmom
Ako želite ostaviti otvoren prozor ili ako
ostavljate životinju u vozilu, uključite
samo perimetrijsku zaštitu.
-

Prekinite kontakt.
-


U roku od deset sekunda,
pritisnite tipku dok crvena
žaruljica ne počne stalno
svijetliti.
-


Iziđite iz vozila.
-


Aktivirajte alarm u roku od pet
minuta zaključavanjem ili dodatnim
zaključavanjem daljin

skim
upravljačem (crvena žaruljica
bljeska jedanput u sekundi).
Uključenje alarma
Oglašava se sirena, pokazivači smjera
pale se i gase oko 30 sekunda, a
crvena žaruljica brzo bljeska.
-

Isključite alarm umetanjem ključa i
uključivanjem kontakta.
Nakon deset uzastopnih uključivanja,
alarm se neće uključiti jedanaesti puta.
Morate ga ponovo aktivirati.
Zaključavanje vozila bez
aktiviranja alarma
- Zaključajte vozilo ključem u bravi
na vratima vozača.
Pazite da alarm nije aktivan prilikom
pranja vozila.
Kvar daljinskog upravljača
Kad je alarm aktiviran, a daljinski
upravljač više ne radi:
-

Otključajte vozilo ključem i otvorite
vrata.

Alarm će se uključiti.
-

U roku od deset sekunda uključite
kontakt.

Alarm će se isključiti.
Neispravnost
Ako nakon uključivanja kontakta crvena
žaruljica ostane upaljena deset sekunda,
to upozorava na grešku spoja sirene.
Obratite se mreži PEUGEOT radi
provjere sustava.
Automatska aktivacija
Ovisno o tržištu, alarm se aktivira
automatski oko dvije minute nakon
zatvaranja posljednjih vrata.
Kako se alarm ne bi uključio
otvaranjem nekih vrata, obavezno
ponovo pritisnite tipku za otključavanje
na daljinskom upravljaču.Nisu dopuštene nikakve preinake
u sustavu alarma, jer bi to moglo
uzrokovati neispravnosti.
Otvaranje
SPREMNI ZA POLAZAK
3

22
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

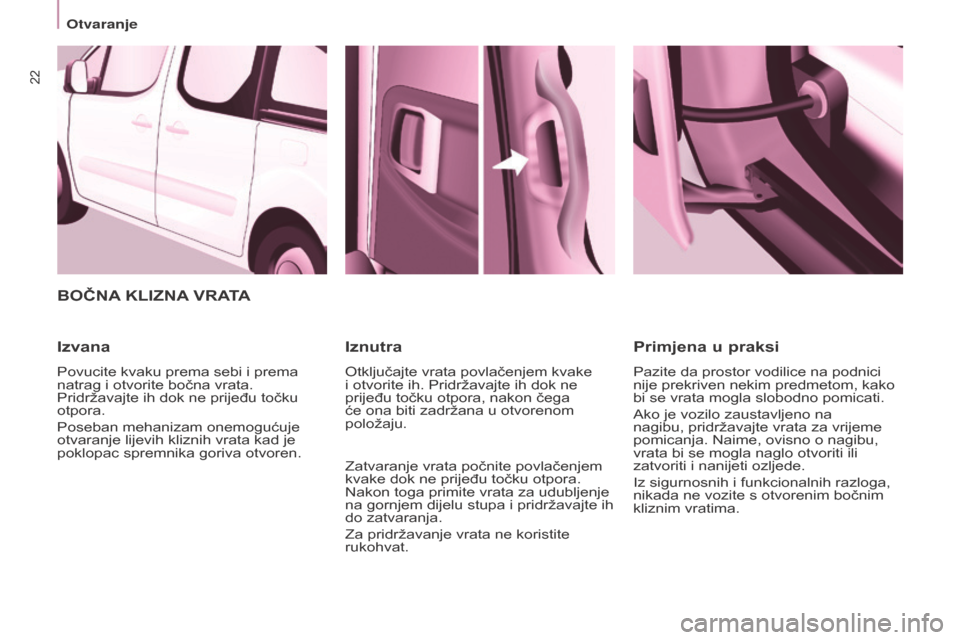

BOČNA K l IZNA VRATA
Izvana
Povucite kvaku prema sebi i prema
natrag i otvorite bočna vrata.
Pridržavajte ih dok ne prijeđu točku
otpora.
Poseban mehanizam onemogućuje
otvaranje lijevih kliznih vrata kad je
poklopac spremnika goriva otvoren.
Iznutra
Otključajte vrata povlačenjem kvake
i otvorite ih. Pridržavajte ih dok ne
prijeđu točku otpora, nakon čega
će ona biti zadržana u otvorenom
položaju.
Zatvaranje vrata počnite povlačenjem
kvake dok ne prijeđu točku otpora.
Nakon toga primite vrata za udubljenje
na gornjem dijelu stupa i pridržavajte ih
do zatvaranja.
Za pridržavanje vrata ne koristite
rukohvat.
Primjena u praksi
Pazite da prostor vodilice na podnici
nije prekriven nekim predmetom, kako
bi se vrata mogla slobodno pomicati.
Ako je vozilo zaustavljeno na
nagibu, pridržavajte vrata za vrijeme
pomicanja. Naime, ovisno o nagibu,
vrata bi se mogla naglo otvoriti ili
zatvoriti i nanijeti ozljede.
Iz sigurnosnih i funkcionalnih razloga,
nikada ne vozite s otvorenim bočnim
kliznim vratima.
Otvaranje

23
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

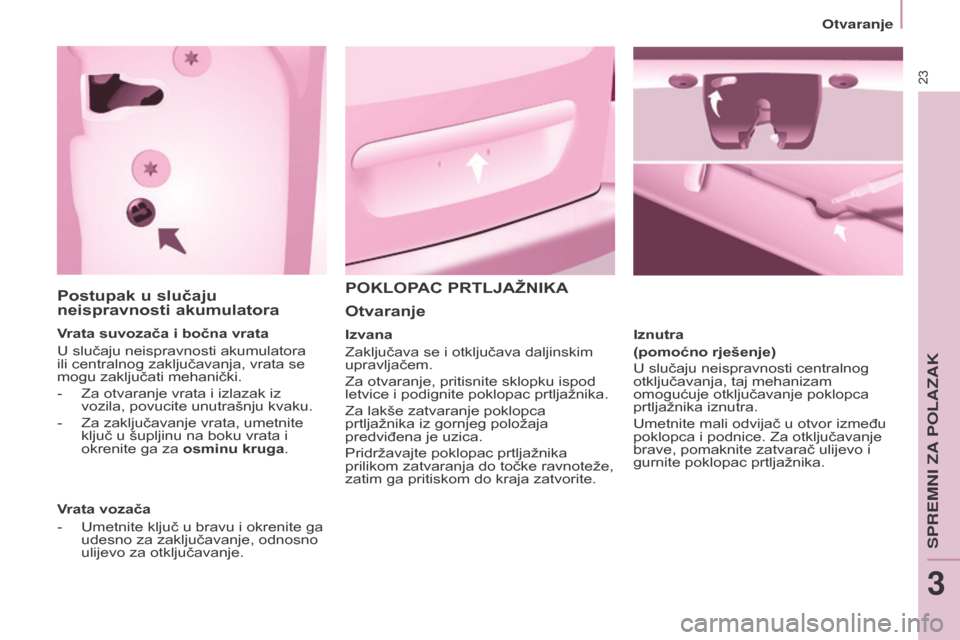

Postupak u slučaju
neispravnosti akumulatora
Vrata suvozača i bočna vrata
U slučaju neispravnosti akumulatora
ili centralnog zaključavanja, vrata se
mogu zaključati mehanički.
-
Za otvaranje vrata i izlazak iz
vozila, povucite unutrašnju kvaku.
-


Za zaključavanje vrata, umetnite
ključ u šupljin

u na boku vrata i
okrenite ga za osminu kruga.
Vrata vozača
-

Umetnite ključ u bravu i okrenite ga
udesno za zaključavanje, odnosno
ulije

vo za otključavanje.
POKlOPAc PRTlJAŽNIKA
Iznutra
(pomoćno rješenje)
U slučaju neispravnosti centralnog
otključavanja, taj mehanizam
omogućuje otključavanje poklopca
prtljažnika iznutra.
Umetnite mali odvijač u otvor između
poklopca i podnice. Za otključavanje
brave, pomaknite zatvarač ulijevo i
gurnite poklopac prtljažnika.
Otvaranje
Izvana
Zaključava se i otključava daljinskim
upravljačem.
Za otvaranje, pritisnite sklopku ispod
letvice i podignite poklopac prtljažnika.
Za lakše zatvaranje poklopca
prtljažnika iz gornjeg položaja
predviđena je uzica.
Pridržavajte poklopac prtljažnika
prilikom zatvaranja do točke ravnoteže,
zatim ga pritiskom do kraja zatvorite.
Otvaranje
SPREMNI ZA
3

24
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016
sTRAŽNJA KRI l NA VRAT g A
Izvana
Otvaraju se povlačenjem kvake prema sebi.
Za otvaranje desnog krila povucite
polugu.
Prilikom zatvaranja, prvo zatvorite
desno krilo, zatim lijevo krilo.
Ako vaše vozilo ima stražnji krovni
otvor, stražnji je branik ojačan tako da
se na njega može stati.
Stražnja krilna vrata su
asimetrična

(2/3

- 1/3). Manje krilo je
na desnoj strani.
Opremljena su središnjom bravom.
staklo na poklopcu prtljažnika
Staklo se može otvoriti, tako da možete
pristupiti prtljažniku bez otvaranja
poklopca.
Otvaranje
Nakon otključavanja vozila daljinskim
upravljačem ili ključem, pritisnite tipku i
podignite stražnje staklo.
Zatvaranje
Pritisnite sredinu stakla do potpunog
zatvaranja.
Poklopac prtljažnika i stražnje
staklo ne mogu biti istovremeno
otvoreni, kako se ne bi oštetio
poklopac ili staklo.
Otvaranje

25
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

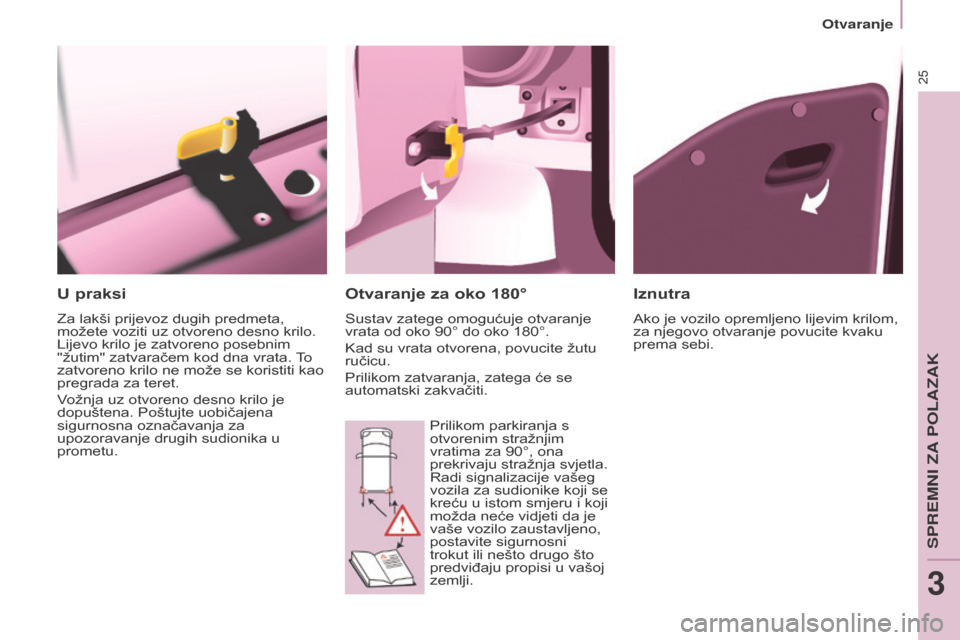

U praksi
Za lakši prijevoz dugih predmeta,
možete voziti uz otvoreno desno krilo.
Lijevo krilo je zatvoreno posebnim
"žutim" zatvaračem kod dna vrata. To
zatvoreno krilo ne može se koristiti kao
pregrada za teret.
Vožnja uz otvoreno desno krilo je
dopuštena. Poštujte uobičajena
sigurnosna označavanja za
upozoravanje drugih sudionika u
prometu.
Iznutra
Ako je vozilo opremljeno lijevim krilom,
za njegovo otvaranje povucite kvaku
prema sebi.
Otvaranje za oko 180°
Sustav zatege omogućuje otvaranje
vrata od oko 90° do oko 180°.
Kad su vrata otvorena, povucite žutu
ručicu.
Prilikom zatvaranja, zatega će se
automatski zakvačiti.Prilikom parkiranja s
otvorenim stražnjim
vratima za 90°, ona
prekrivaju stražnja svjetla.
Radi signalizacije vašeg
vozila za sudionike koji se
kreću u istom smjeru i koji
možda neće vidjeti da je
vaše vozilo zaustavljeno,
postavite sigurnosni
trokut ili nešto drugo što
predviđaju propisi u vašoj
zemlji.
Otvaranje
SPREMNI ZA
3

26
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

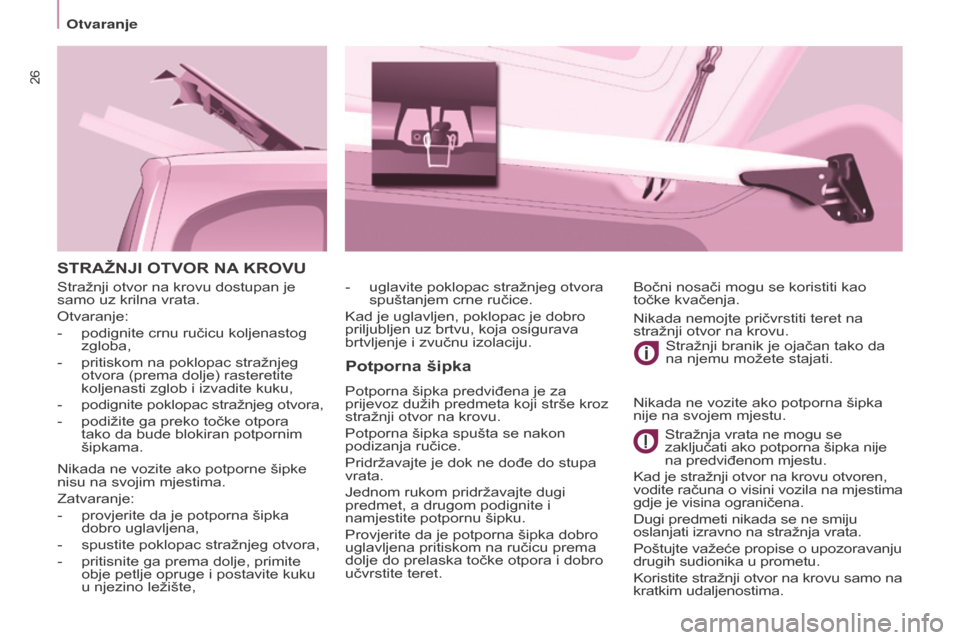

sTRAŽNJI OTVOR NA KROVU
Potporna

šipka
Potporna šipka predviđena je za
prijevoz dužih predmeta koji strše kroz
stražnji otvor na krovu.
Potporna šipka spušta se nakon
podizanja ručice.
Pridržavajte je dok ne dođe do stupa
vrata.
Jednom rukom pridržavajte dugi
predmet, a drugom podignite i
namjestite potpornu šipku.
Provjerite da je potporna šipka dobro
uglavljena pritiskom na ručicu prema
dolje do prelaska točke otpora i dobro
učvrstite teret.Stražnji branik je ojačan tako da
na njemu možete stajati.
Stražnja vrata ne mogu se
zaključati ako potporna šipka nije
na predviđenom mjestu.
Kad je stražnji otvor na krovu otvoren,
vodite računa o visini vozila na mjestima
gdje je visina ograničena.
Dugi predmeti nikada se ne smiju
oslanjati izravno na stražnja vrata.
Poštujte važeće propise o upozoravanju
drugih sudionika u prometu.
Koristite stražnji otvor na krovu samo na
kratkim udaljenostima. Bočni nosači mogu se koristiti kao
točke kvačenja.
-
uglavite poklopac stražnjeg otvora
spuštanjem crne ručice.
Kad je uglavljen, poklopac je dobro
prilju
bljen uz brtvu, koja osigurava
brtvljenje i zvučnu izolaciju.
Stražnji otvor na krovu dostupan je
samo uz krilna vrata.
Otvaranje:
-

podignite crnu ručicu koljenastog
zgloba,
-


pritiskom na poklopac stražnjeg
otvora (prema dolje) rasteretite
koljenasti zglob i izvadite kuku,
-
podignite poklopac stražnjeg otvora,
-

podižite ga preko točke otpora
tako da bude blokiran potpornim
šipkama.
Nikada ne vozite ako potporne šipke
nisu na svojim mjestima.
Zatvaranje:
-


provjerite da je potporna šipka
dobro uglavljena,
-


spustite poklopac stražnjeg otvora,
-


pritisnite ga prema dolje, primite
obje petlje opruge i postavite kuku
u njezino ležište, Nikada nemojte pričvrstiti teret na
stražnji otvor na krovu.
Nikada ne vozite ako potporna šipka
nije na svojem mjestu.
Otvaranje

27
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

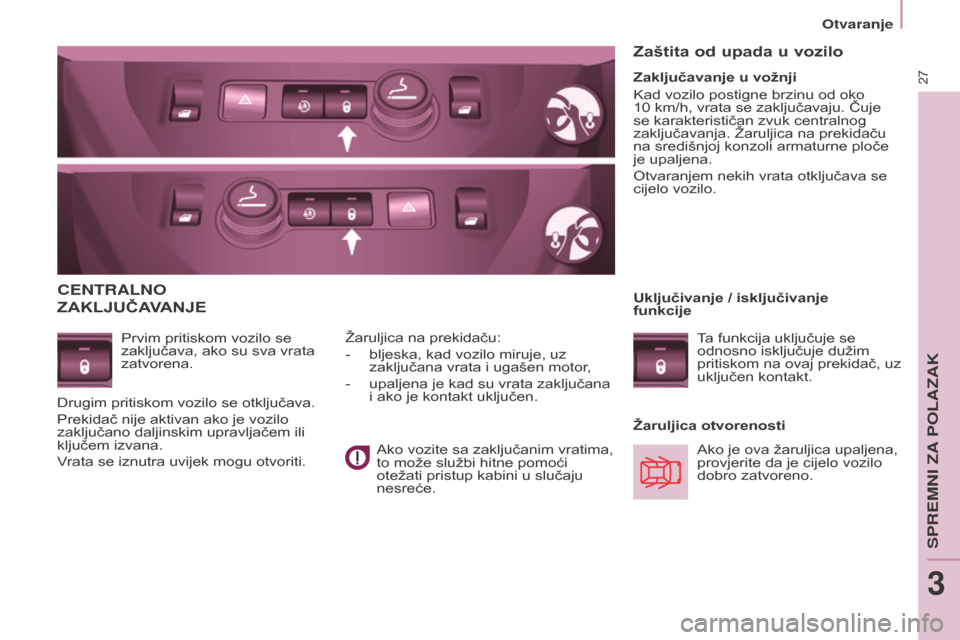

CENTRALNO
ZAK
l JUČAVANJE
Prvim pritiskom vozilo se
zaključava, ako su sva vrata
zatvorena.
Žaruljica otvorenosti
Žaruljica na prekidaču:
-

bljeska, kad vozilo miruje, uz
zaključana vrata i ugašen motor

,
-

upaljena je kad su vrata zaključana
i ako je kontakt uključen.
Zaštita od upada u vozilo
Ako je ova žaruljica upaljena,
provjerite da je cijelo vozilo
dobro zatvoreno.
Zaključavanje u vožnji
Kad vozilo postigne brzinu od oko
10

km/h, vrata se zaključavaju. Čuje
se karakterističan zvuk centralnog
zaključavanja. Žaruljica na prekidaču
na središnjoj konzoli armaturne ploče
je upaljena.
Otvaranjem nekih vrata otključava se
cijelo vozilo.
Uključivanje / isključivanje
funkcije
Ta funkcija uključuje se
odnosno isključuje dužim
pritiskom na ovaj prekidač, uz
uključen kontakt.
Ako vozite sa zaključanim vratima,
to može službi hitne pomoći
otežati pristup kabini u slučaju
nesreće.
Drugim pritiskom vozilo se otključava.
Prekidač nije aktivan ako je vozilo
zaključano daljinskim upravljačem ili
ključem izvana.
Vrata se iznutra uvijek mogu otvoriti.
Otvaranje
SPREMNI ZA POLAZAK
3

28
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016
Instrumenti
1. Putomjer (km / milje).
2.
Ekran.
3.


Razina goriva, temperatura
rashladne tekućine.
4.


Brojač okretaja.
5.


Inicijalizacija dnevnog putomjera /
servisnog brojača.
6.


Reostat za podešavanje
osvijetljenosti ploče s
instrumentima. Razina 1
PlOČA s
IN s TRUMENTIMAEkrani Ekrani
Informacije na ekranu prikazuju
se u različitim formatima, ovisno o
opremljenosti vozila.
Razina 2
uz taktilni ekran
Vozačko mjesto
